浅析 Embedding 模型

在 MedImageInsight[1] 中，介绍了由微软发表，第三方发布的医学图像嵌入模型，本文将以其中的 Text Encoder 为例，浅析 Embedding 模型的工作原理。

什么是 Embedding 模型

Embedding 模型是一种将高维数据（如文本、图像等）转换为低维向量表示的模型。通过这种转换，模型能够捕捉数据的语义信息，使得相似的数据在向量空间中距离更近。

以 lion-ai/MedImageInsights[2] 中的 Text Encoder 为例（其使用的分词器只支持英文），输入 ["lumbar spine", "chest", "desktop"] ，将得到如下的向量表示：

# text_embeddings: {ndarray: (2, 1024)}
[
    [ -0.03271601,  0.02388754,  0.02584449, ...,  0.00670768,  0.00604417, -0.01052989],
    [ -0.03645158, -0.00188246,  0.00022278, ..., -0.02536389, -0.02322166,  0.02286733],
    [ -0.0056968 ,  0.06878266,  0.0043339 , ..., -0.02845573,  0.01347476, -0.04035829]
]

每个输入文本被转换为一个 1024 维的向量。计算这些向量的余弦相似度，可以发现 lumbar spine 和 chest 的相似度较高，而 desktop 与前两者的相似度较低，这反映了它们在语义上的关系：

lumbar spine, chest 余弦相似度:  0.728603
lumbar spine, desktop 余弦相似度:  0.33807534
chest, desktop 余弦相似度:  0.38285893

lion-ai/MedImageInsights 中的 Text Encoder 是怎么把文本转换为向量的

简单来说：

1. 文本先经过分词器处理成 token 序列；
2. 之后输入到 Text Encoder 模型中，通过其架构和权重进行前向传播，将 token 序列转换为向量表示；
3. 最后进行投影（为了将文本编码器和图像编码器的输出投影到同一个嵌入空间）和向量归一化。

下面以输入 ["lumbar spine", "chest"] 为例，推演文本转换成向量的过程。

分词器（Tokenizer）

load_model[3] 时，设置分词器路径为 '2024.09.27/language_model/clip_tokenizer_4.16.2'：

# Set paths
self.opt['LANG_ENCODER']['PRETRAINED_TOKENIZER'] = os.path.join(
    self.model_dir,
    'language_model',
    'clip_tokenizer_4.16.2'
)

build_tokenizer[4] 中，使用 CLIPTokenizer 加载分词器：

pretrained_tokenizer = config_encoder.get(
    'PRETRAINED_TOKENIZER', 'openai/clip-vit-base-patch32'
)
tokenizer = CLIPTokenizer.from_pretrained(pretrained_tokenizer)

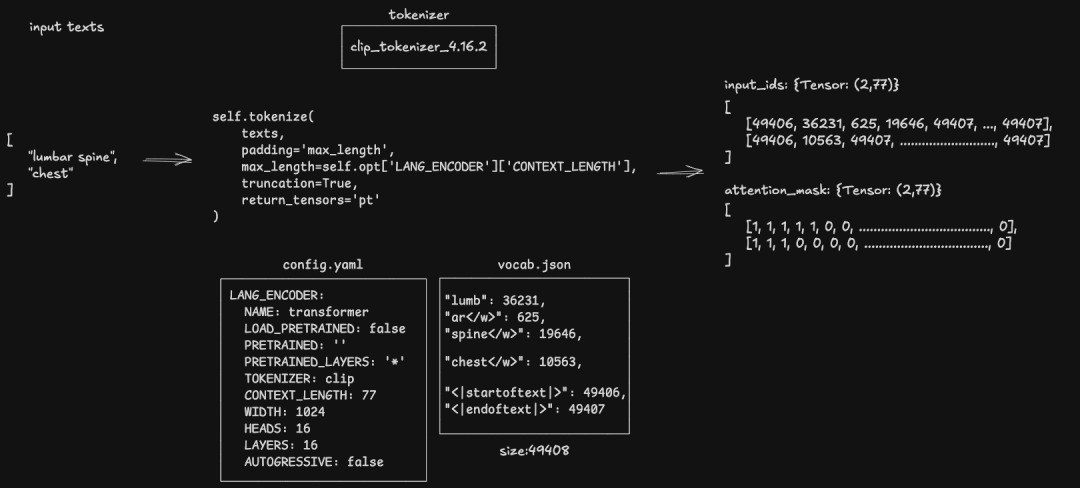

encode[5] 中，调用分词器对文本进行分词：

text_tokens = self.tokenize(
    texts,
    padding='max_length',
    max_length=self.max_length,
    truncation=True,
    return_tensors='pt'
)

得到的 token ID 可在 vocab.json[6] 中查找对应的词汇。

tokenize

tokenize

模型架构（Model Architecture）

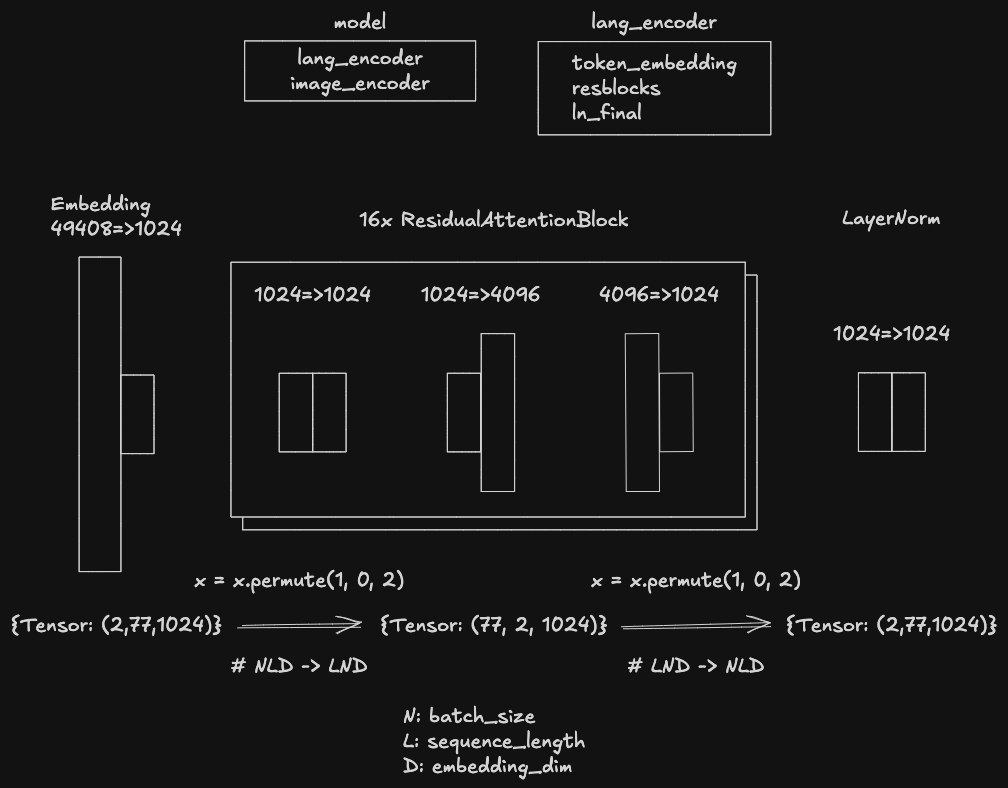

build_unicl_model[7] 处可以观察到模型的架构（image_encoder 部分省略）：

UniCLModel(
  (lang_encoder): Transformer(
    (token_embedding): Embedding(49408, 1024)
    (resblocks): ModuleList(
      (0-15): 16 x ResidualAttentionBlock(
        (attn): MultiheadAttention(
          (out_proj): NonDynamicallyQuantizableLinear(in_features=1024, out_features=1024, bias=True)
        )
        (ln_1): LayerNorm()
        (mlp): Sequential(
          (c_fc): Linear(in_features=1024, out_features=4096, bias=True)
          (gelu): QuickGELU()
          (c_proj): Linear(in_features=4096, out_features=1024, bias=True)
        )
        (ln_2): LayerNorm()
        (drop_path): Identity()
      )
    )
    (ln_final): LayerNorm()
  )
  (image_encoder): DaViT(
    (convs): ModuleList(
      (0): ConvEmbed(...)
      (1): ConvEmbed(...)
      (2): ConvEmbed(...)
      (3): ConvEmbed(...)
    )
    (blocks): ModuleList(
      (0): MySequential(
        (0): MySequential(...)
      )
      (1): MySequential(
        (0): MySequential(...)
      )
      (2): MySequential(
        (0): MySequential(...)
        (1): MySequential(...)
        (2): MySequential(...)
        (3): MySequential(...)
        (4): MySequential(...)
        (5): MySequential(...)
        (6): MySequential(...)
        (7): MySequential(...)
        (8): MySequential(...)
      )
      (3): MySequential(
        (0): MySequential(...)
      )
    )
    (norms): LayerNorm((2048,), eps=1e-05, elementwise_affine=True)
    (avgpool): AdaptiveAvgPool1d(output_size=1)
    (head): Identity()
  )
)

lang_encoder

lang_encoder

模型权重（Model Weights）

尽管 lion-ai 发布的模型权重文件 2024.09.27/vision_model/medimageinsigt-v1.0.0.pt[8] 扩展名是 pt，但实际是 Safetensors[9] 格式，在 from_pretrained[10] 中读取：

from safetensors.torch import load_file

## Load SafeTensors Version of Pretrained Model
pretrained_dict = load_file(pretrained)

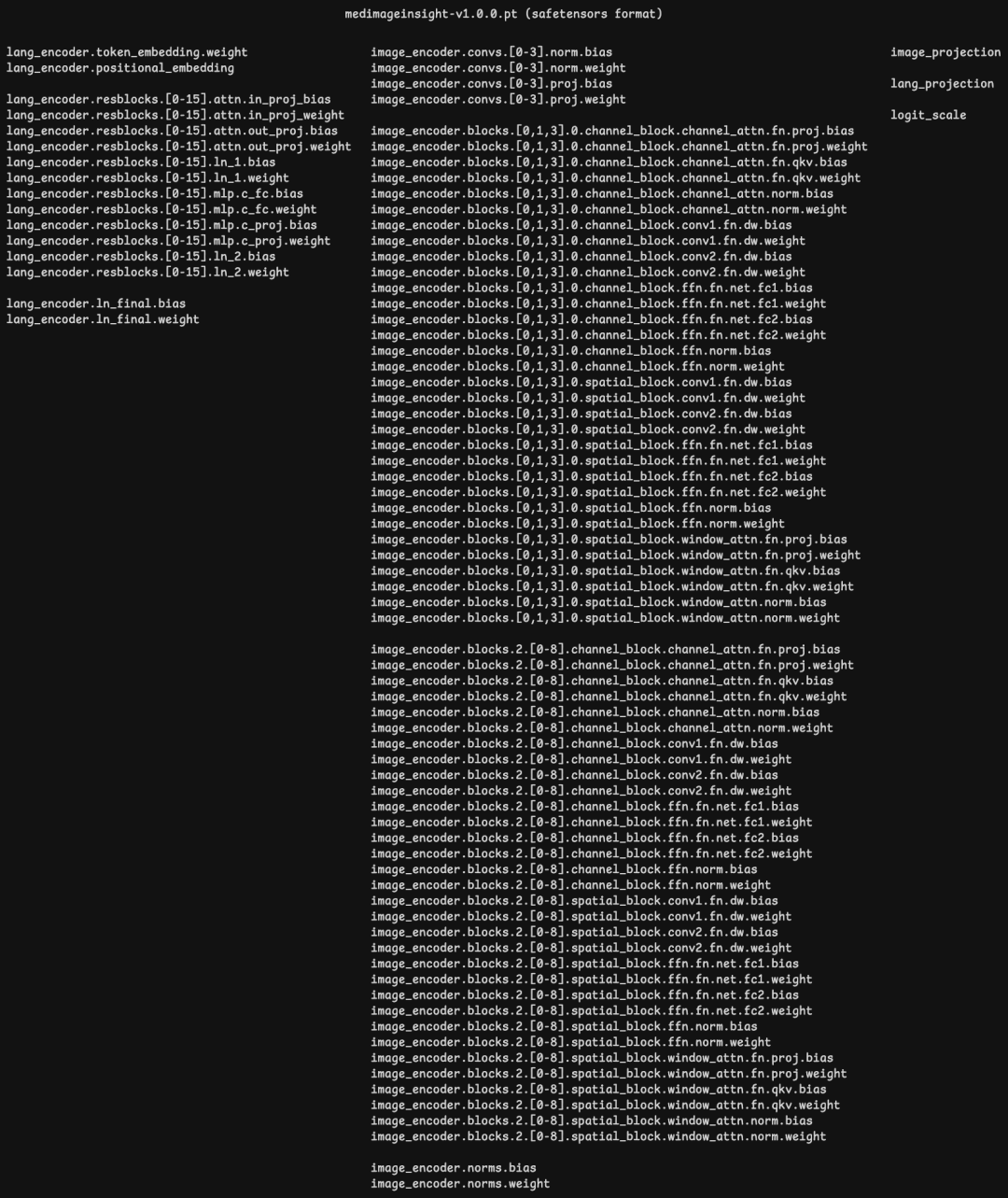

其中包含张量如下，与上面模型架构一一对应：

safetensors

safetensors

Transformer

继续上面文本嵌入向量的过程。在经过分词器处理后，得到的 token ID 序列会经过 Text Encoder 模型的 Transformer 结构进行前向传播。该 Transformer 主要包括三部分：

1. Embedding 层：将 token ID 转换为初始的向量表示。
2. 多层 ResidualAttentionBlock：通过自注意力机制和前馈网络，捕捉序列中的上下文信息。
3. LayerNorm 层：对输出进行归一化处理，稳定训练过程。

Embedding

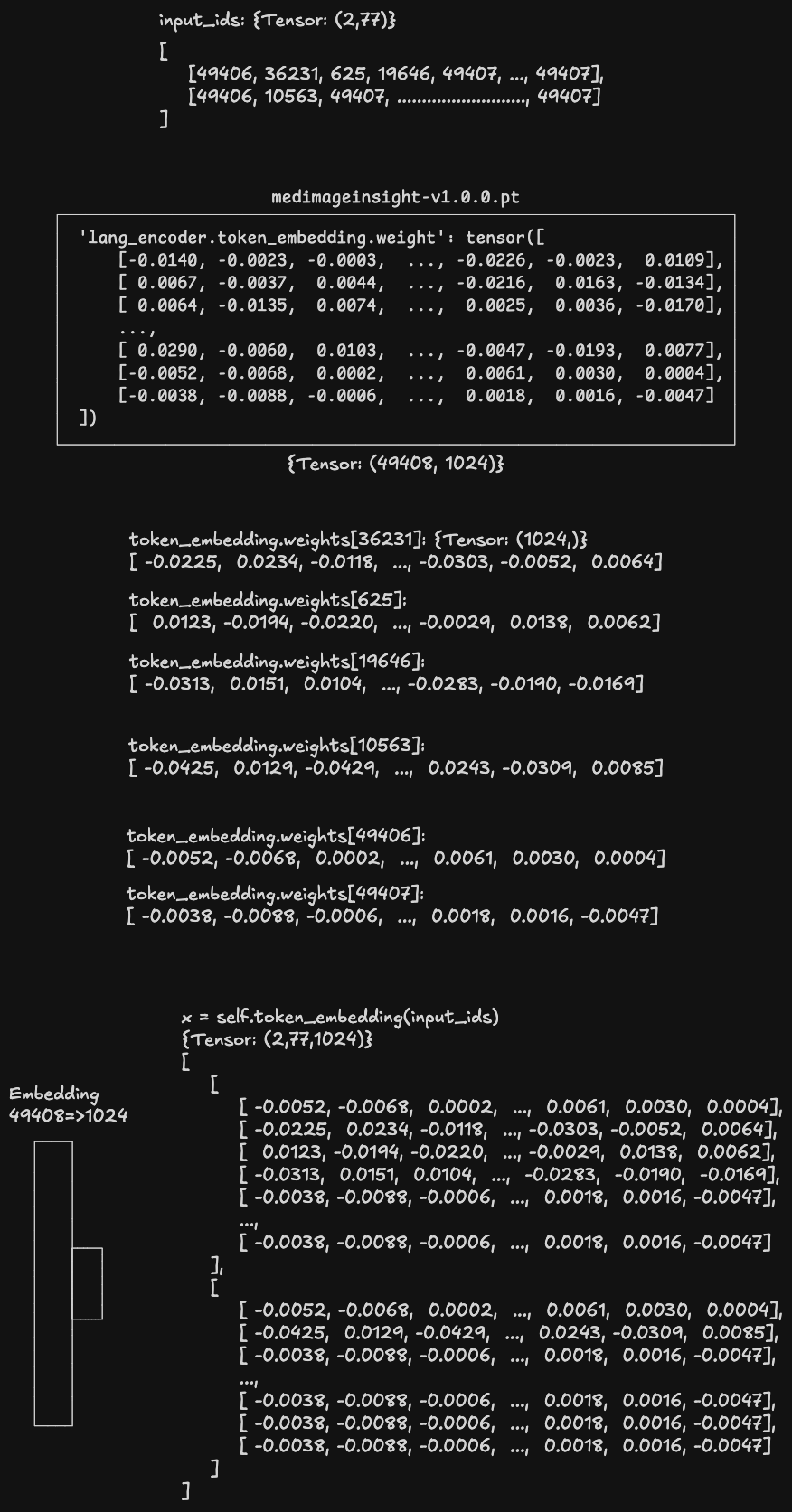

forward[11] 方法使用 token ID 序列从模型权重文件中的 lang_encoder.token_embedding.weight 中查找对应的嵌入向量：

token_embedding

token_embedding

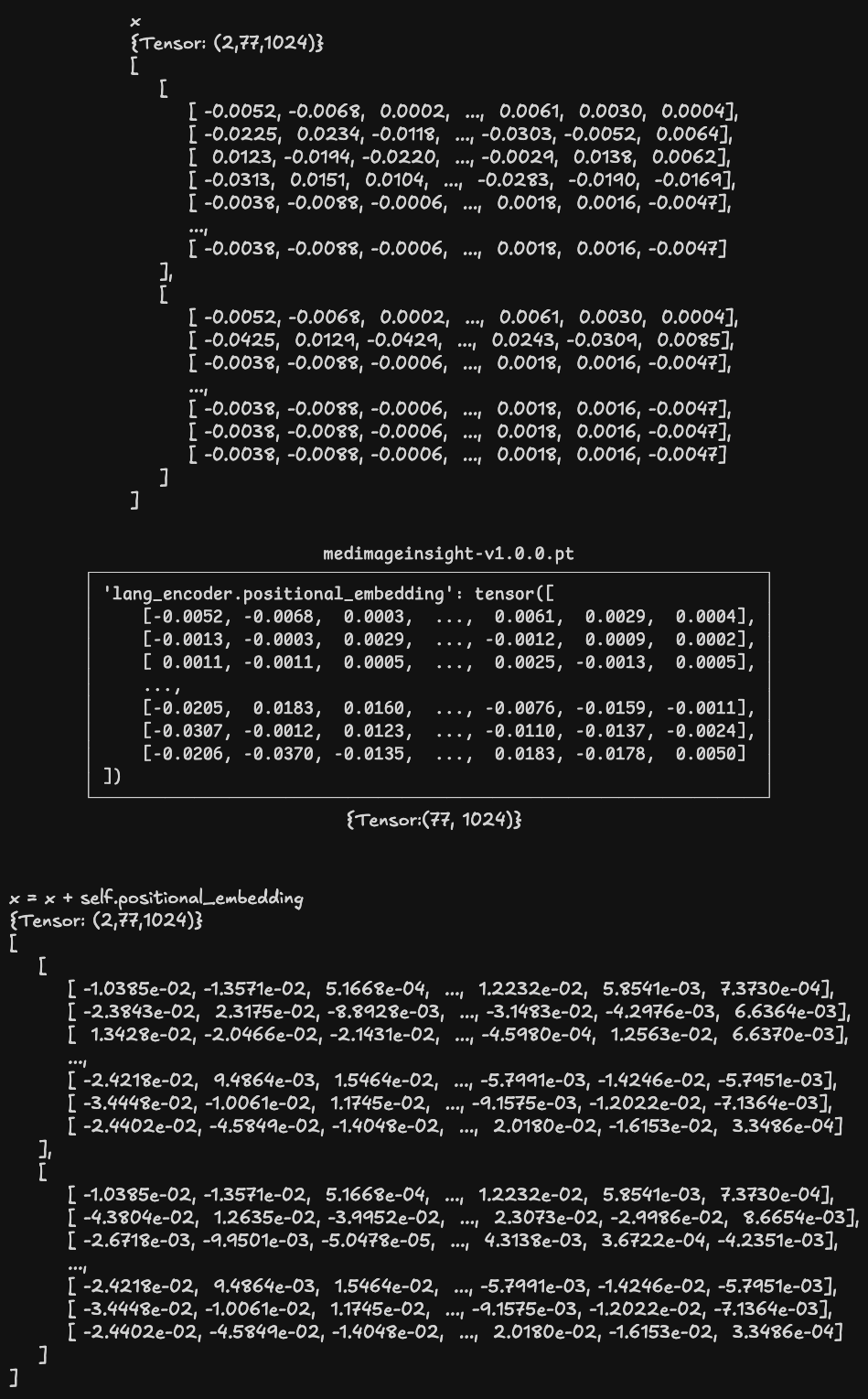

之后与位置嵌入矩阵相加：

positional_embedding

positional_embedding

由于 Transformer.forward()[12] 对于输入张量的形状要求是：

Shape:

• src: (S,E) for unbatched input, (S,N,E) if batch_first=False or (N, S, E) if batch_first=True.

where S is the source sequence length, T is the target sequence length, N is the batch size, E is the feature number

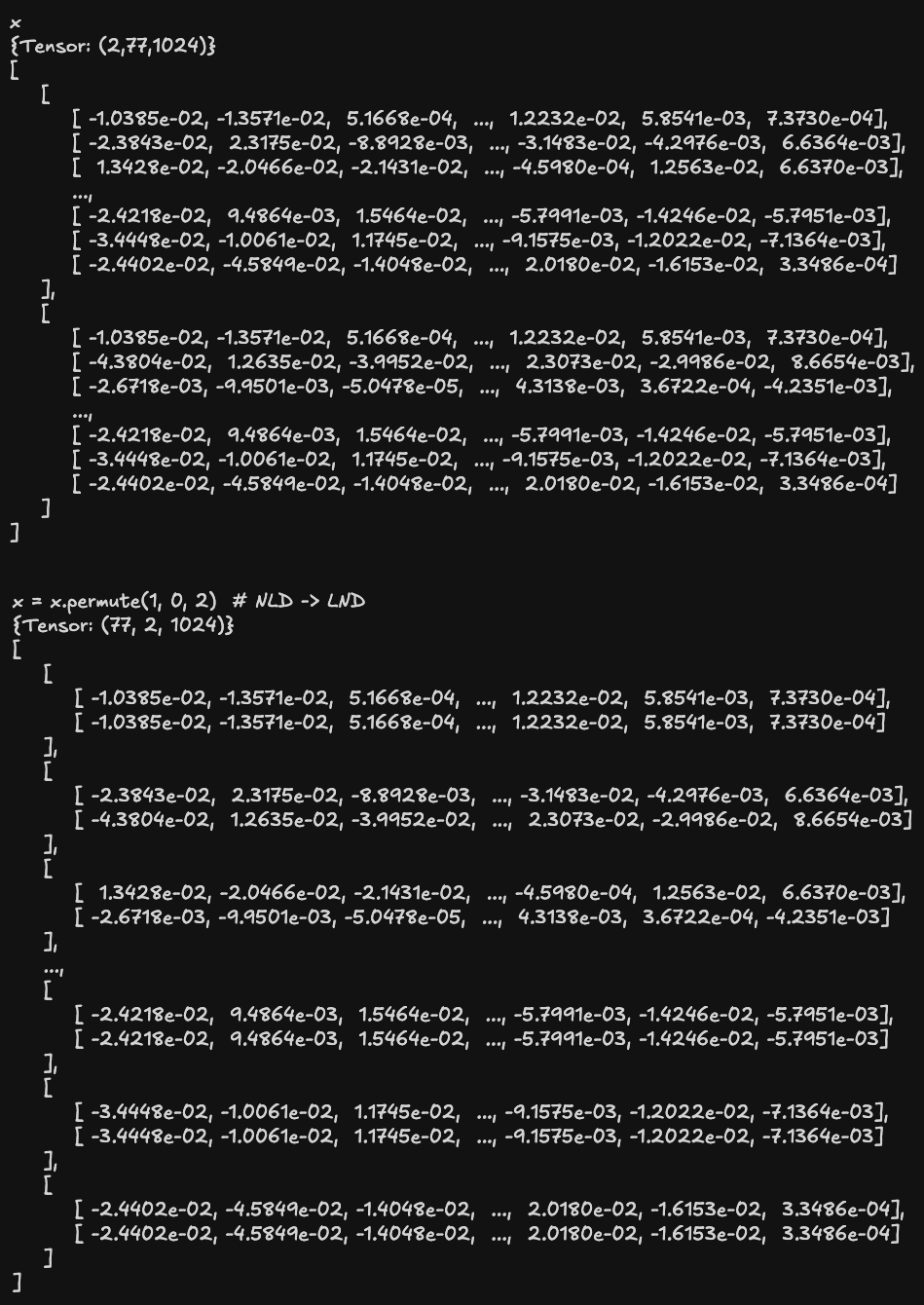

故将三维张量由 (N, L, D) 重新排列为 (L, N, D)，供后续的多层 ResidualAttentionBlock 处理。

• N: 批量大小（Batch Size）
• L: 序列长度（Sequence Length）
• D: 嵌入维度（Embedding Dimension）

permute

permute

ResidualAttentionBlock

resblocks[13] 由 16 个 ResidualAttentionBlock[14] 组成，每个块包括以下组件：

1. MultiheadAttention：多头注意力层，允许模型关注输入序列的不同部分。
2. LayerNorm：对输入进行归一化，稳定训练过程。
3. MLP（多层感知机，前馈神经网络）：包含两个线性层和一个激活函数（QuickGELU[15]），用于进一步处理注意力输出。
4. LayerNorm：再次对输出进行归一化。
5. Drop Path：根据参数决定使用 DropPath（随机丢弃路径）或 Identity（无操作）。

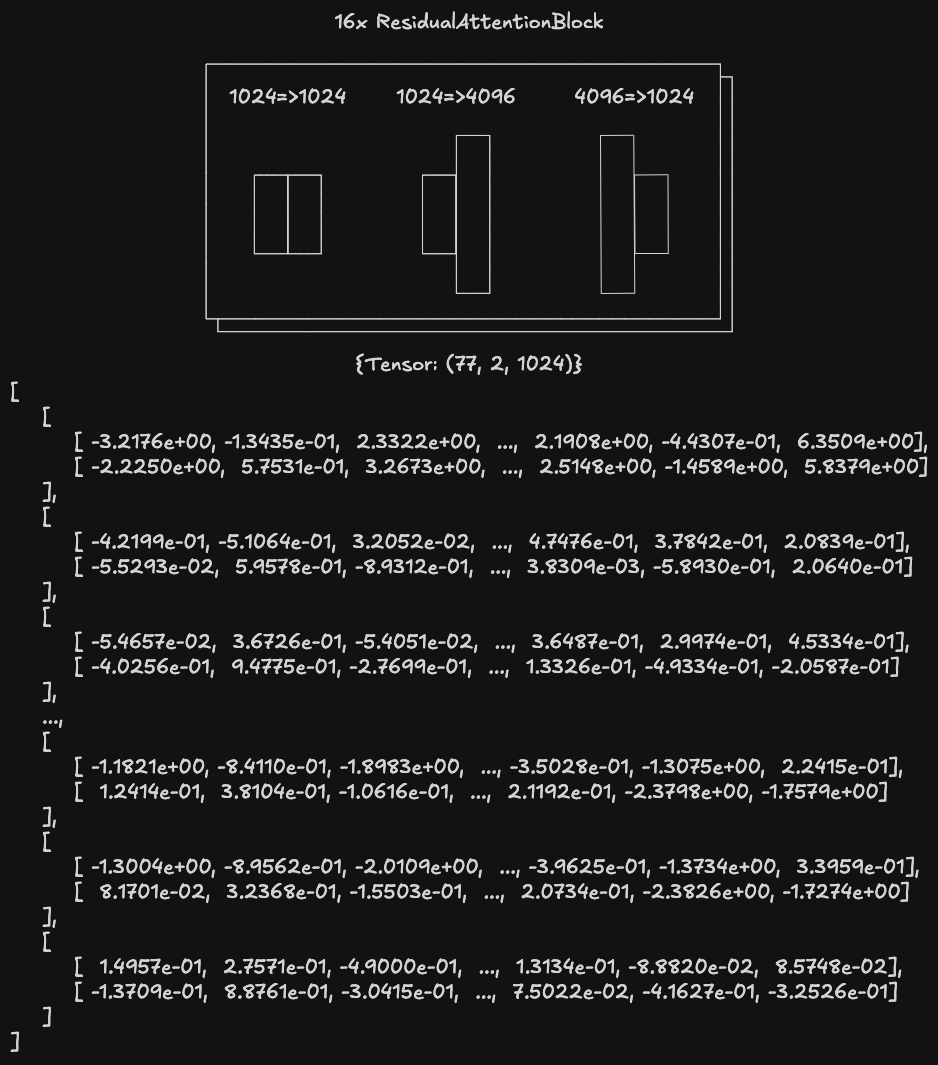

经过多层 ResidualAttentionBlock 处理后，张量形状仍为 (L, N, D)：

resblocks

resblocks

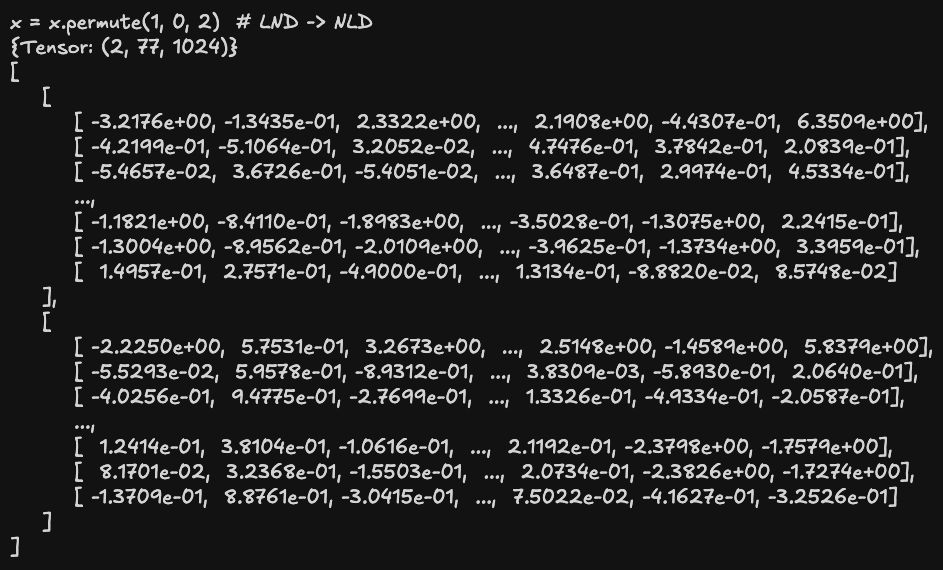

将其重新排列成 (N, L, D)：

permute_back

permute_back

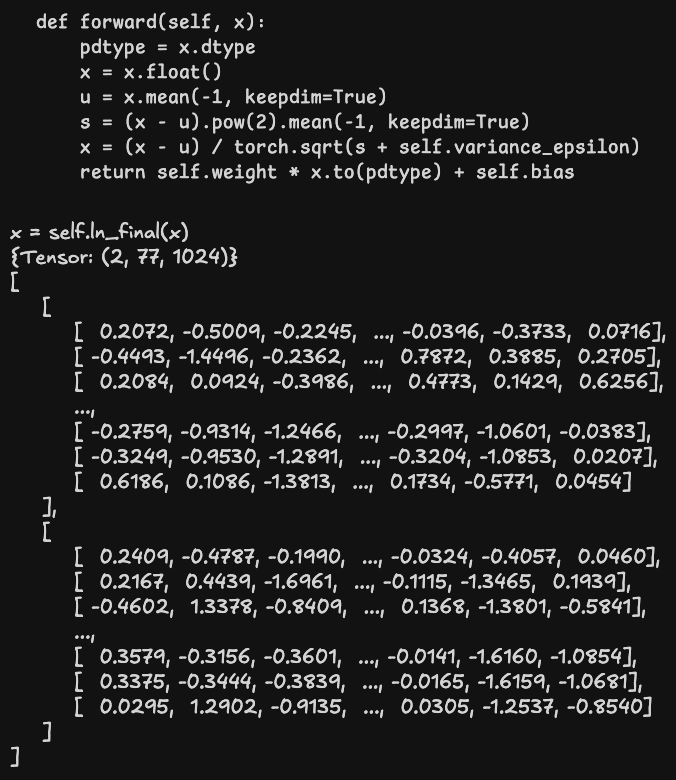

LayerNorm

最后归一化处理：

ln_final

ln_final

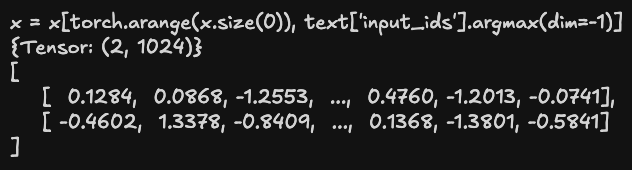

此时张量的形状是 (2, 77, 1024)，按批次提取 token ID 序列中第一个最大值（即 EOF，49407）位置索引的向量，得到 (2, 1024) 形状的张量，即为输入文本嵌入后的结果：

clip

clip

投影（Projection）

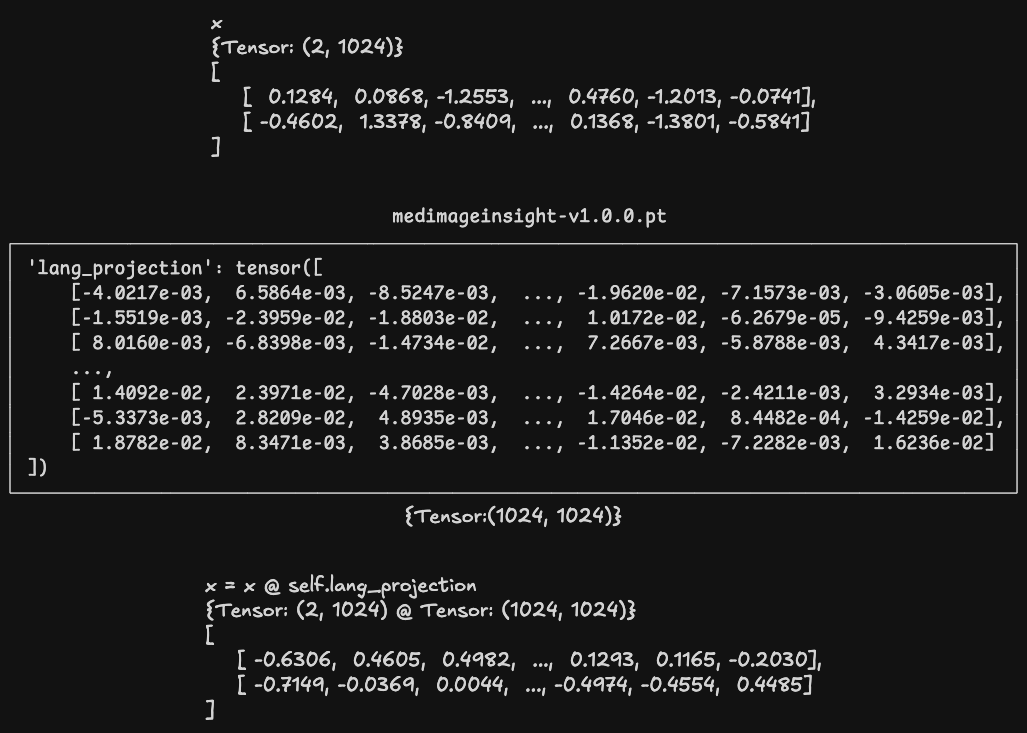

在完成上面的计算后，MedImageInsight 还需要进行一次投影操作，用以将 Image Encoder 和 Text Encoder 的编码结果投影到同一个嵌入空间，以便能够判断文字和图片的语义相似度。

projection

projection

向量归一化（Vector Normalization）

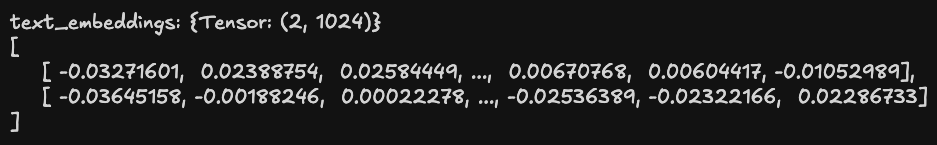

encode_text[16] 将投影后的向量再次归一化后返回，得到最终结果：

output

output
