避坑指南：S7-1200+EtherCAT网关带伺服，这些细节别踩雷

做西门子S7-1200通过EtherCAT转Profinet网关连接伺服驱动器的现场调试，80%的故障都是接线和伺服设置没注意细节导致的，尤其是网关和伺服的接线、伺服参数配置，很多老工程师都容易栽跟头，今天就结合现场经验，把重点坑点说清楚。

1

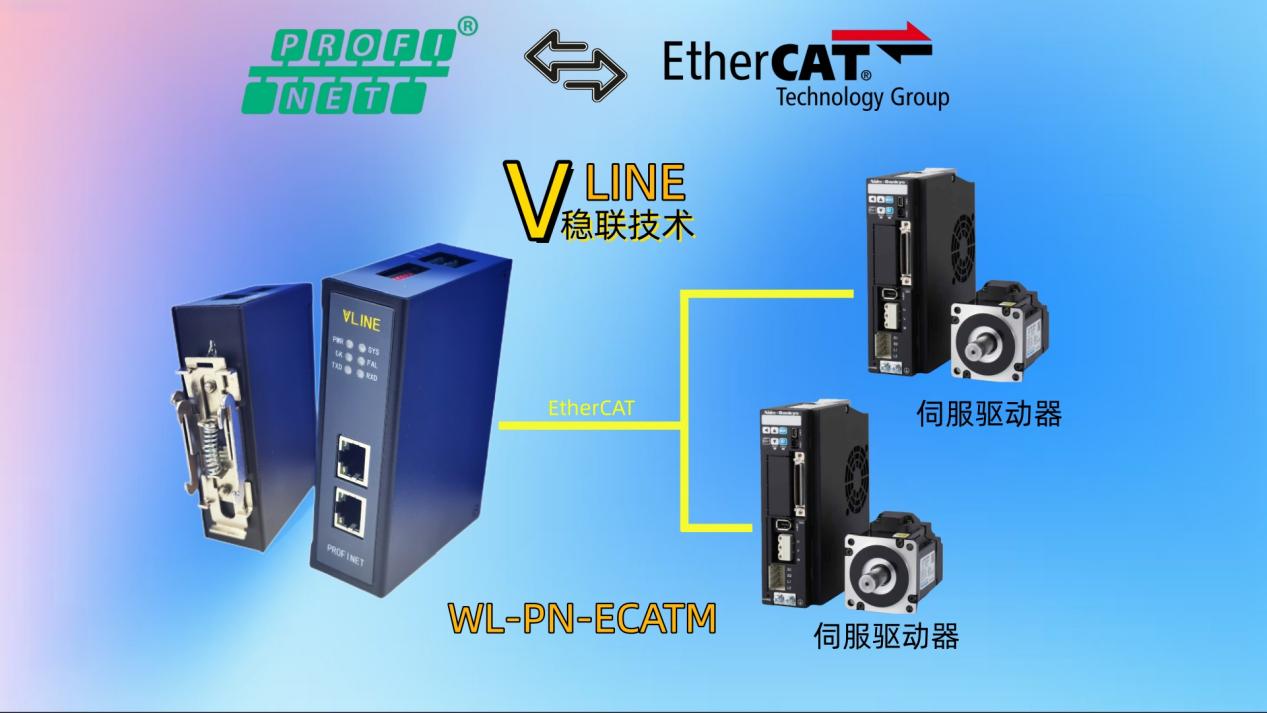

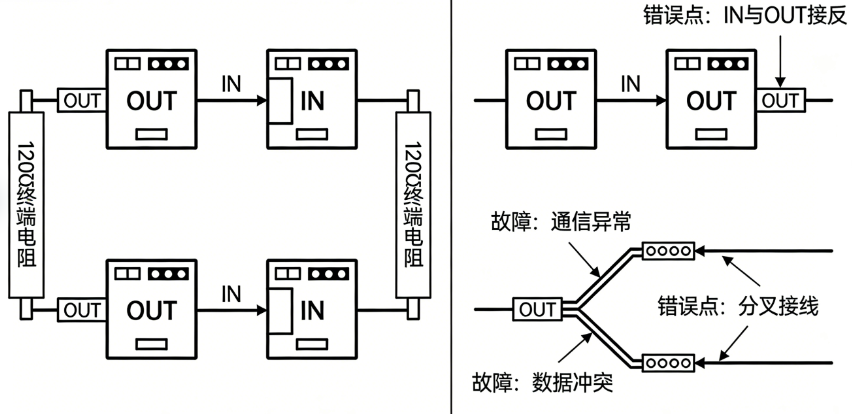

先讲最容易出问题的接线部分，EtherCAT和普通总线不一样，讲究特别多。第一，IN和OUT千万别搞反！EtherCAT转Profinet网关的OUT必须接伺服的IN，下一台伺服再接前一台的OUT，一串到底，反接一根线，整个总线都不通，查半天都找不到问题；第二，不能分叉接线，别图方便把几台伺服并在网关端口上，必须线性串联，不然信号乱反射，伺服会出现丢步、抖动；第三，终端电阻不能少，总线两头（网关和最后一台伺服）必须接120Ω电阻，少一个都不行，很多人忘了接，导致伺服时通时断，还以为是网关坏了。

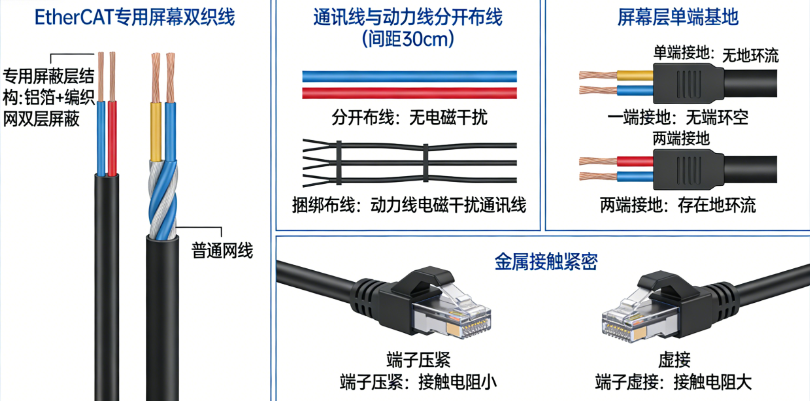

还有两个容易忽略的接线细节：一是电缆必须用EtherCAT专用屏蔽双绞线，别用普通网线凑数，也别把通讯线和伺服动力线绑在一起，电机一启动，干扰就来了，伺服会乱转或者定位不准；二是屏蔽线接地，只能在EtherCAT转Profinet网关这边接地，伺服那头别接，不然会有地环流，通讯直接乱码，尤其是车间接地复杂的现场，这点一定要记住。另外，端子一定要压紧，伺服运行时振动大，虚接一下就会断连，反复调试都没用。

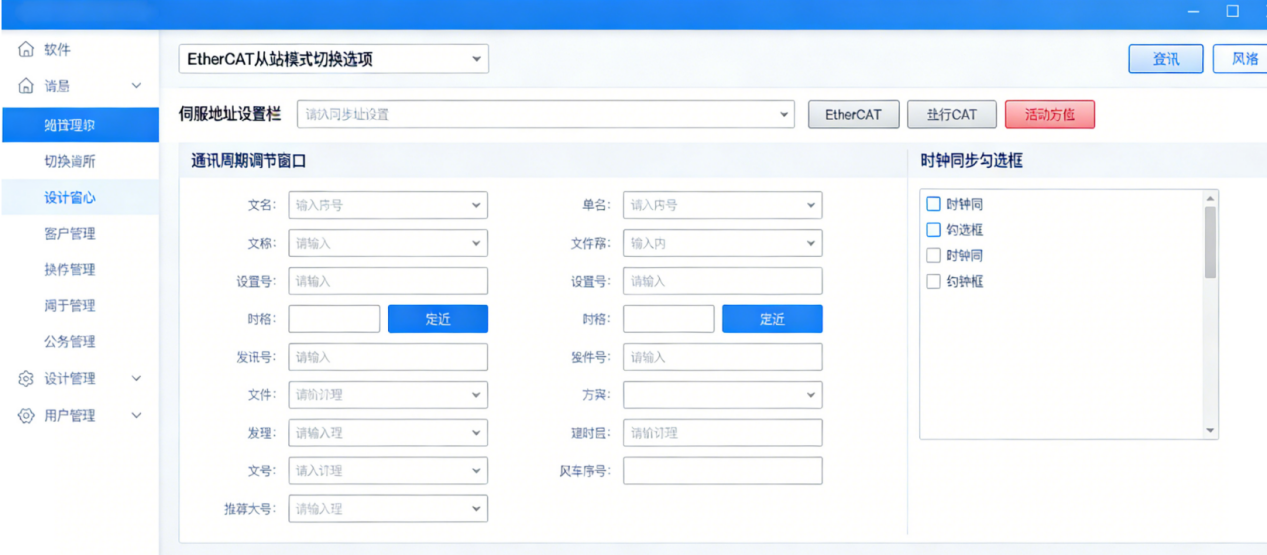

再说说伺服驱动器的设置，这步错了，接线再对也没用。首先，伺服必须切到EtherCAT从站模式，很多伺服默认是本地面板控制，不切模式，网关永远搜不到；其次，地址要唯一，每台伺服一个地址，不能重复，比如EtherCAT转Profinet网关设伺服地址为2，就别再把另一台也设为2，不然会互相冲突；然后，通讯周期要和网关、PLC对上，太快太慢都会导致伺服响应滞后，一般设50ms以内就行，还要开时钟同步，不然定位会有偏差。

还有个关键：PDO映射，一定要把伺服的位置、速度信号和PLC的控制指令对应好，不然PLC发了指令，伺服没反应，或者读到的状态是错的；改完所有参数，必须保存、重启伺服，不然一断电就恢复默认，等于白忙活。

现场常见故障排查：扫不到伺服，先查IN/OUT接线、电阻、从站模式；伺服不动，核对地址、映射、控制指令；定位不准，查时钟同步、电缆干扰。其实只要把接线顺序、电阻、接地这三点做好，伺服模式、地址、映射核对对，基本一次就能通，稳定不丢站。
