ISSCC 2026：Nvidia展示7nm EIC＋65nm PIC混合键合的256Gb/s DWDM 3D堆叠CPO光互连芯片

AI训练与推理业务的爆发式增长，对数据中心互连带宽、密度与能效提出了前所未有的要求，传统铜缆互连在传输距离、集成密度与能耗方面的瓶颈日益凸显。密集波分复用（DWDM）光链路通过多波长并行传输，无需单通道100Gb/s以上的超高速信号，即可大幅提升单光纤吞吐量，同时优化面积能效、降低系统复杂度，成为突破铜缆限制、实现数千处理器全互连的核心技术路径之一。

当前DWDM链路设计面临时钟方案的核心取舍：转发时钟（FC）方案具备优秀的抖动跟踪带宽，已在高密度低功耗芯片间（C2C）链路中得到广泛应用，适配Host与DWDM光引擎（OE）的互连需求，但直接应用于DWDM链路时，跨阻放大器（TIA）热噪声引入的抖动会大幅提升抖动功率，甚至在数据切片处实现翻倍；嵌入式时钟（EC）方案虽为当前DWDM链路的主流选择，却需额外引入时钟数据恢复（CDR）模块，不仅增加设计复杂度，还会受限于CDR有限的带宽，无法抑制发射机锁相环（TXPLL）、电源波动引入的带外抖动。

针对上述技术痛点，NVIDIA团队在ISSCC 2026上提出了一款基于3D堆叠工艺的半速率带通滤波时钟转发DWDM光链路，在保留两类时钟方案核心优势的同时，规避了其固有缺陷，实现了高性能、高集成度的光电协同设计。

◆ 核心架构创新：半速率带通滤波时钟转发DWDM链路设计

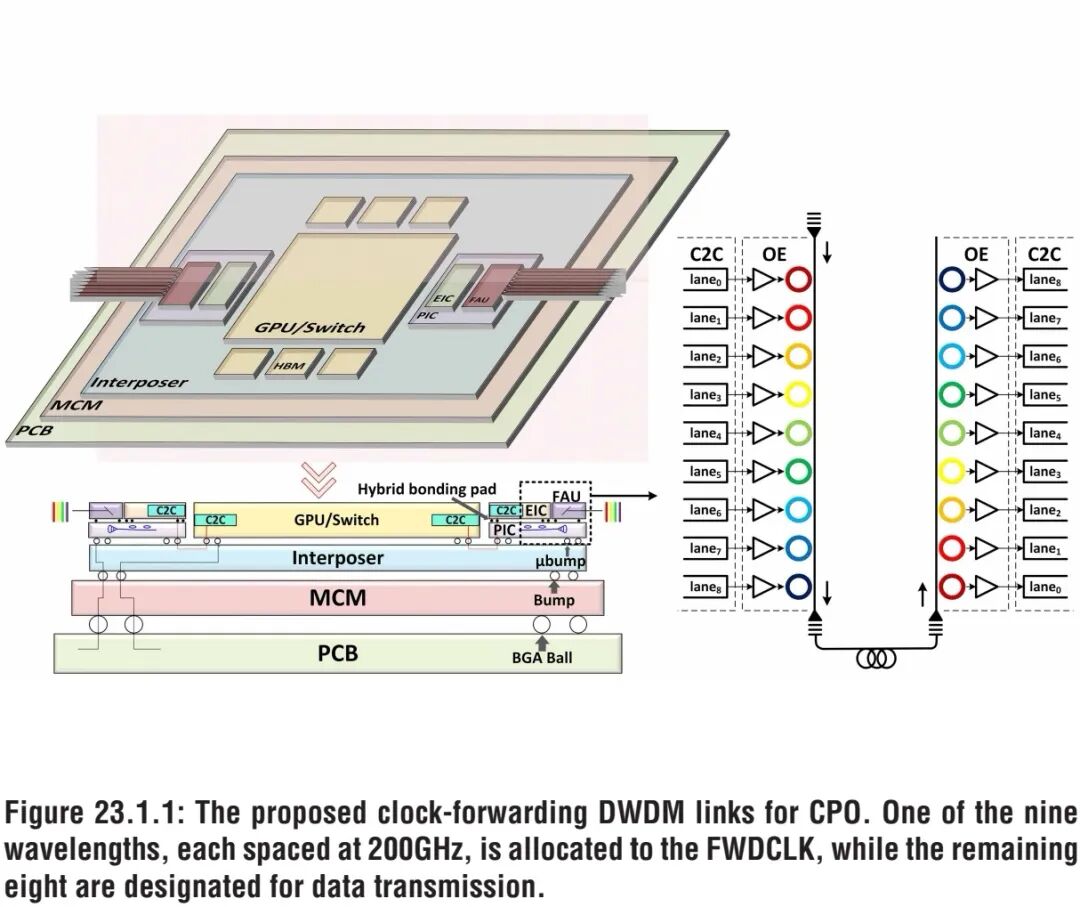

本次提出的DWDM链路架构面向共封装光学（CPO）应用场景，采用9个波长通道设计，通道间隔为200GHz，其中8个通道用于数据传输，1个通道专门传输半速率转发时钟（FWDCLK），单波长传输速率达32Gb/s，单光纤总吞吐量实现256Gb/s。

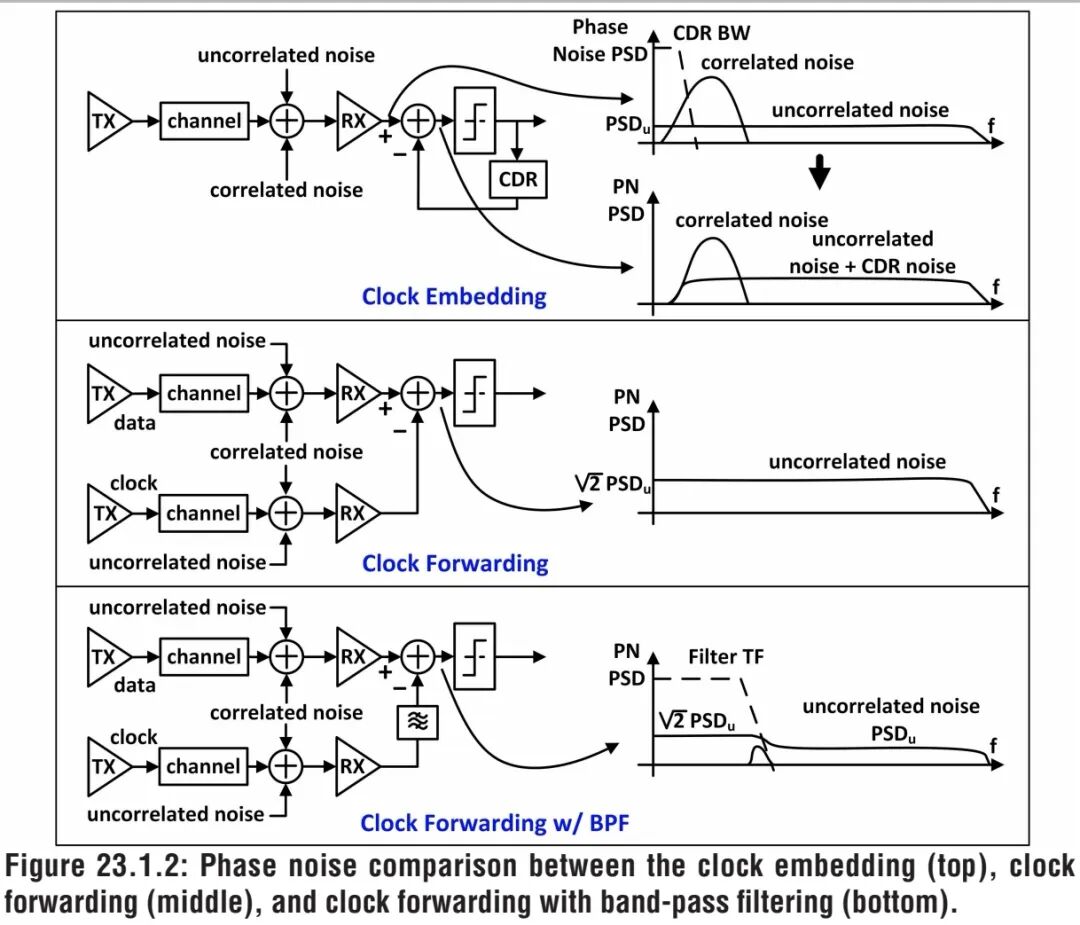

架构的核心创新在于引入带通滤波的半速率时钟转发机制：在接收机（RX）端对接收的FWDCLK信号进行1~2GHz带宽的带通滤波处理。该带宽与TIA的噪声带宽相当，可有效滤除TIA热噪声引入的非相关随机抖动；同时，数据链路中与传输相关的相关抖动（包括TXPLL引入的抖动、电源噪声诱导的抖动）功率主要集中在低频段，带通滤波器可完整跟踪该部分抖动，实现时钟与数据的抖动对齐。

该设计大幅降低了时钟转发路径的噪声积累，同时保留了转发时钟方案优秀的抖动跟踪能力，无需额外引入CDR模块，实现了转发时钟与嵌入式时钟两类方案核心优势的融合。

◆ 发射机全链路设计：高一致性、高灵活性的多通道实现

发射机（TX）采用共享时钟架构与全对称通道设计，9个完全一致的TX通道共享同一个基于环形振荡器（RO）的TXPLL，TXPLL部署在稳压电源域中，为所有通道分发4个半速率时钟相位，从源头上保证了多通道时钟的一致性。

每个TX通道均集成相位内插器，核心功能包括两方面：一是调整FWDCLK与数据之间的半单位间隔（UI）相移，确保接收机解串器（DES）的采样时钟能够精准对准数据眼图中心；二是补偿因布线失配、光纤色散导致的通道间偏斜skew。与接收机侧部署相位内插器的方案相比，该设计实现了更优的时钟与数据路径延迟匹配，同时无需在接收机侧设计正交相位生成与分发电路，大幅简化了接收机的时钟架构。

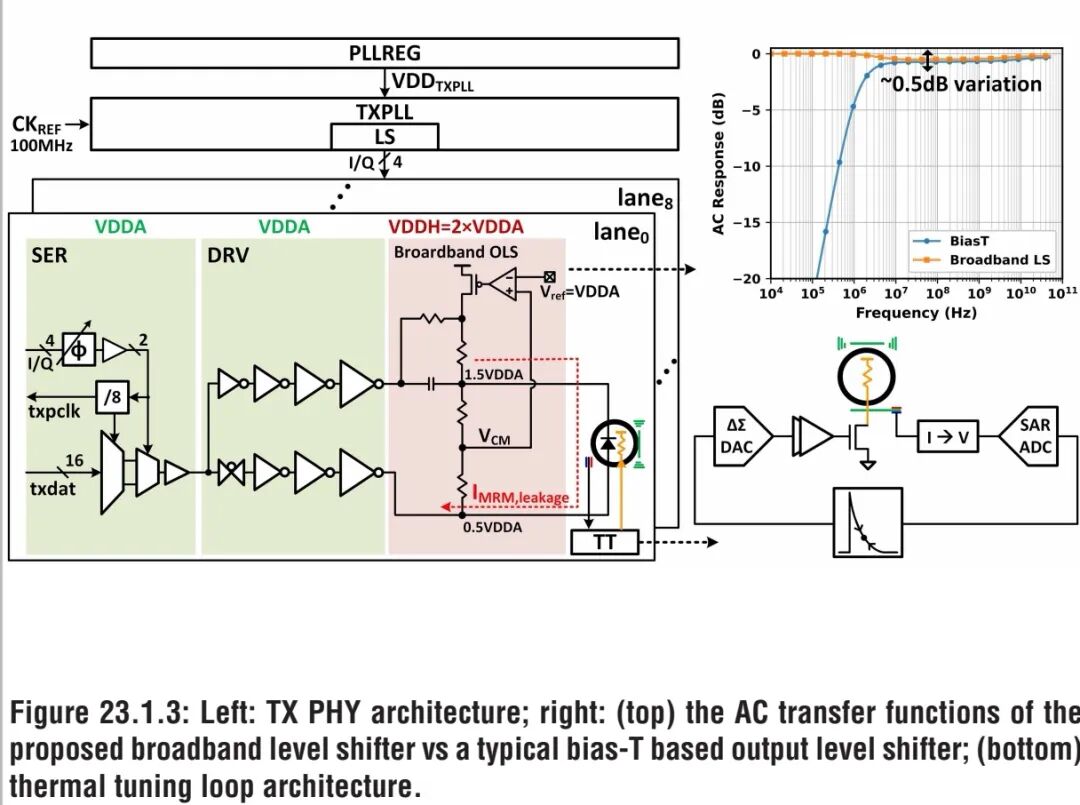

TX通道的信号处理链路采用全链路优化设计，依次为16:1 串行器、单端-差分转换器（S2D）、TX驱动器与宽带TX电平转换器。其中宽带TX电平转换器为核心优化模块，采用差异化偏置设计，将微环调制器的环形阴极偏置在1.5×VDDA的高压节点，阳极偏置在0.5×VDDA的低压节点。与传统偏置-T电平转换器相比，该设计无低截止频率限制，对传输数据的编码方式无任何约束，同时可支持最高300μA的微环调制器（MRM）漏电流，大幅提升了器件适配性与链路鲁棒性。此外，通过将输入并行数据配置为0101模式，任意TX通道均可切换为FWDCLK传输通道，为链路波长配置提供了极高的灵活性。

◆ 接收机架构：低噪声、高鲁棒性的信号处理与时钟分配

接收机设计围绕低噪声放大、PVT波动鲁棒性、灵活时钟分配三大核心目标展开，与发射机架构形成全链路协同优化。

① 低噪声与PVT自适应信号放大链路

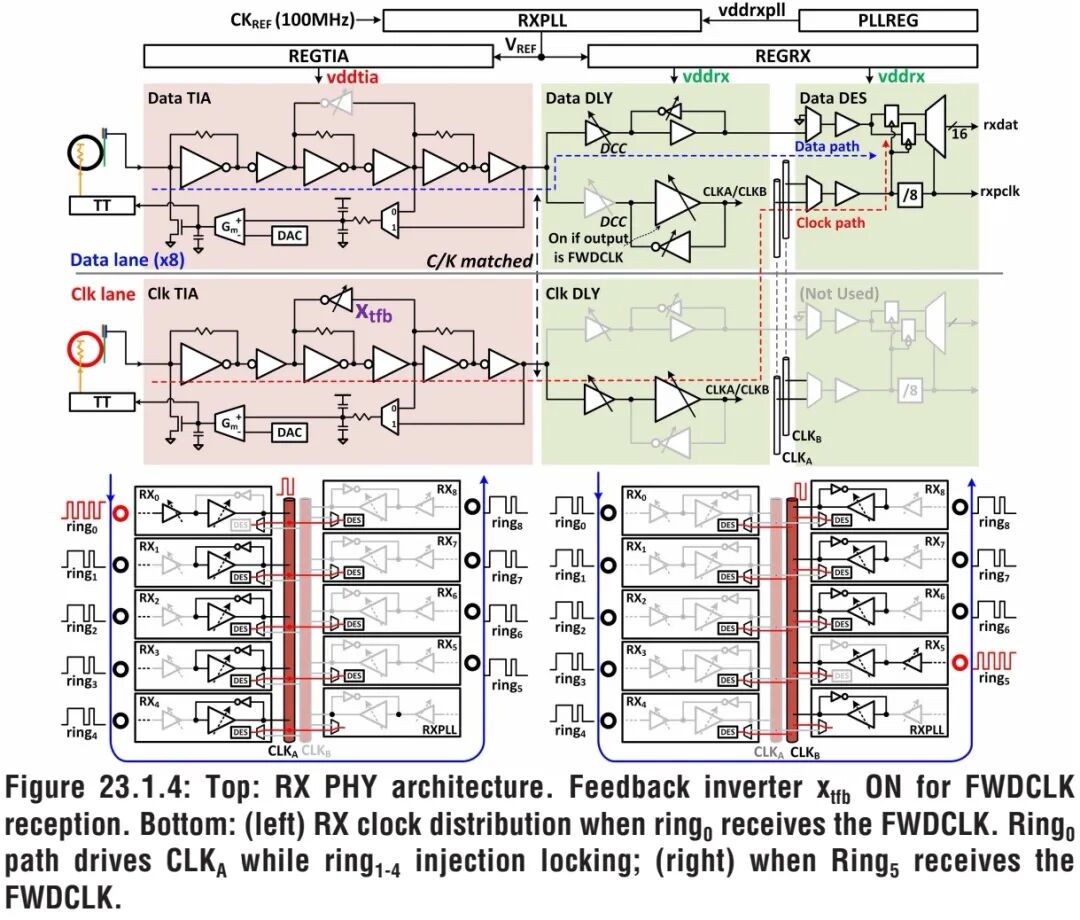

接收机集成专用的RX锁相环（RXPLL），其核心作用并非时钟分发，而是为TIA稳压器与接收机全局稳压器生成参考电压，确保TIA与其他接收机电路的电源域能够跟踪工艺、电压、温度（PVT）波动，使TIA的带宽在全PVT角落下保持相对恒定，仅对电阻波动存在微弱敏感性。为抑制电源噪声对高灵敏度TIA的干扰，所有TIA单元共享独立的电源域，与接收机其他数字、模拟电路完全隔离，从硬件层面降低了噪声耦合路径。

TIA采用基于反相器的架构，主体为并联反馈放大器级联两级Cherry-Hooper放大级，同时在第4级与第2级反相器的输出之间插入注入锁定振荡器（ILO）模块，该模块具备可调的固有频率，仅在接收FWDCLK信号时开启。该ILO与后续时钟分发路径中的ILO共同构成架构核心的带通滤波器，实现对宽带非相关抖动的显著抑制，同时完整跟踪低频相关抖动，是接收机抖动性能优化的核心单元。

TIA输出端设置两条独立的延迟路径，实现数据与时钟信号的分离处理：数据接收场景下，缓冲后的输出信号直接送入1:16解串器完成数据恢复；FWDCLK接收场景下，信号被路由至接收机时钟分发模块，完成全通道时钟同步。

② 高灵活性ILO基时钟分发架构

为解决DWDM系统的功耗与可靠性问题，链路支持灵活的TX-RX微环映射，以降低晶圆间微环谐振频率波动带来的加热器功耗开销，但灵活映射会导致FWDCLK可被任意RX微环接收，引发时钟分发的路径歧义。传统方案采用9:1多路选择器实现时钟源选择，会严重限制时钟带宽，同时引入额外的时钟-数据路径匹配难度。

本次设计采用ILO嵌入的接收机时钟分发架构，当任意RX微环接收到FWDCLK时，对应通道驱动分布式时钟网络，其余通道则工作在目标频率或处于关闭状态，实现了FWDCLK从任意通道的灵活输入，同时额外提供了一级带通滤波能力。为降低时钟网络的寄生电容，时钟分发网络被拆分为两个独立分组，两个分组均连接至所有解串器的2:1输入时钟多路选择器，正常工作状态下仅激活其中一个分组，进一步优化了时钟传输性能。

该ILO基时钟分发方案，除抖动滤波与灵活配置的优势外，还提升了系统对激光器可靠性问题的容错能力，支持为FWDCLK分配最优波长以实现链路性能优化；与已有的四分之一速率FWDCLK方案相比，该设计无需在接收机侧生成多相位时钟，避免了多相位电路引入的数据-时钟路径失配问题。

③ 全链路热调谐系统：波长锁定的高精度低功耗实现

发射机与接收机的微环谐振器均采用片上混合信号热调谐环路，实现目标波长的精准锁定，调谐环路针对发射与接收场景分别采用适配的控制算法。

发射机热调谐环路，通过传输实时数据前的预表征步骤，将微环锁定至设定的下降端口光电探测器（PD）电流水平；接收机热调谐环路则通过分接TIA直流环路，以最大化RX PD直流电流为目标完成波长锁定。两类环路采用统一的信号处理流程：PD采集的电流信号首先由8位温度不敏感的开关电容型架构完成数字化，该架构集成了积分器与逐次逼近寄存器模数转换器（SAR ADC）；数字化后的信号进入数字处理单元，发射机环路采用比例-积分（PI）控制算法，接收机环路采用峰值查找算法，最终生成脉冲密度调制（PDM）信号，驱动与微环共集成的金属加热器，在保证波长锁定精度的同时，实现了调谐能效的最大化。

◆ 3D混合键合集成工艺：高密度低寄生的光电协同设计

链路采用3D堆叠集成工艺，将7nm FinFET工艺的电子集成电路（EIC）面对面堆叠在65nm SOI硅光子（SiPh）工艺的光子集成电路（PIC）之上，二者通过混合键合技术实现互连，最大限度降低了光电接口的寄生参数，同时提升了接收机的信号灵敏度。

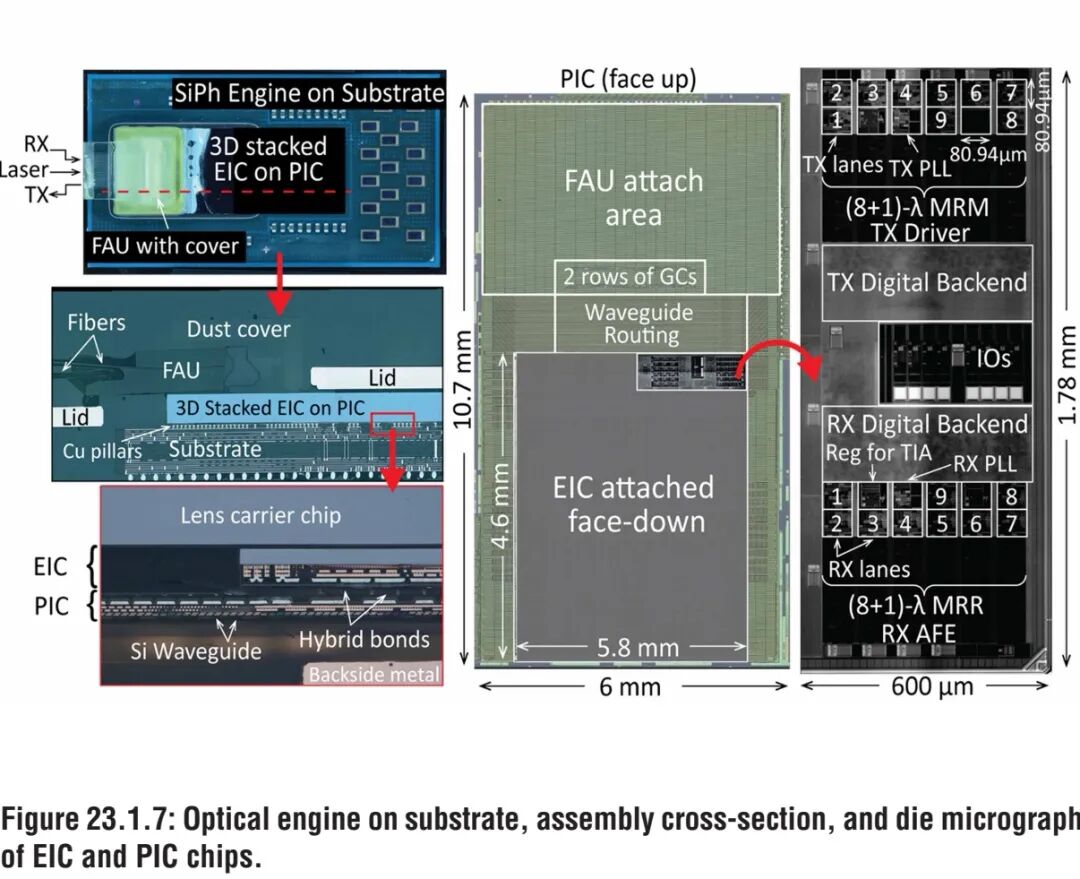

芯片布局采用光电通道一一对应的协同设计，混合键合焊盘的节距为9μm，通过将集成PD的微环精准布局在对应电通道的正下方，大幅缩短了TX驱动器到TX微环、RX PD到RX TIA的布线距离，从物理层面降低了互连寄生。单个TX物理层（PHY）包含9个数据/FWDCLK通道、1个TXPLL通道、1个TXPLL稳压器通道与1个去耦电容通道；单个RX PHY包含9个数据/FWDCLK通道、1个RXPLL通道、2个分别为TIA与其他接收机电路供电的稳压器通道。单个通道的尺寸为80.94×80.94μm²，同时预留了18.012mm宽的布线走廊，用于并行数据、控制与状态信号的传输。

PIC芯片针对DWDM传输进行了全链路优化，波导上集成了多个半径约5μm的微环谐振器，通过光栅耦合器实现与光纤的高效耦合；TX微环调制器的Q值约为4500，RX滤波器的品质因数Q约为4000，该参数由自研链路建模工具选定，并通过器件测试芯片的测量结果完成验证；为抑制多通道间的光学串扰，RX微环采用半径降序排列的布局方式，通过光学特性匹配部分抵消了通道间的串扰干扰。

◆ 实测性能验证与技术优势对比

该链路通过完整的晶圆级与系统级测试，全面验证了设计性能，所有测试均基于NRZ调制方式完成。

光频谱与热调谐测试结果显示，PIC TX总线的9个微环谐振波长均集中在1310nm波段，通道间隔严格保持200GHz，与设计目标完全匹配；热调谐环路响应测试中，加热器控制代码可精准跟随输入激光器的波长阶跃变化，验证了波长锁定环路的功能有效性。单通道传输测试中，单个波长通道以32Gb/s速率传输PRBS7伪随机码时，输出眼图清晰稳定，验证了发射机的高速信号驱动能力；单数据通道与单FWDCLK通道同时工作时，在误码率（BER）<1E-11的条件下，接收机的光调制幅度（OMA）灵敏度达到-16.0dBm。

全通道并行传输测试中，所有TX通道均以32Gb/s速率传输不同种子的PRBS31伪随机码，FWDCLK通道配置为16GHz半速率时钟，热调谐环路将所有微环锁定至对应目标波长，由RX6通道接收FWDCLK，开启TIA内ILO与时钟分发ILO完成抖动滤波与全通道时钟同步。通过扫描TX相位内插器代码采集各通道的BER浴盆曲线，结果显示，全通道同时工作的条件下，在BER<1E-11时，链路聚合眼图张开度达到0.46UI，满足高速数据传输的可靠性要求。

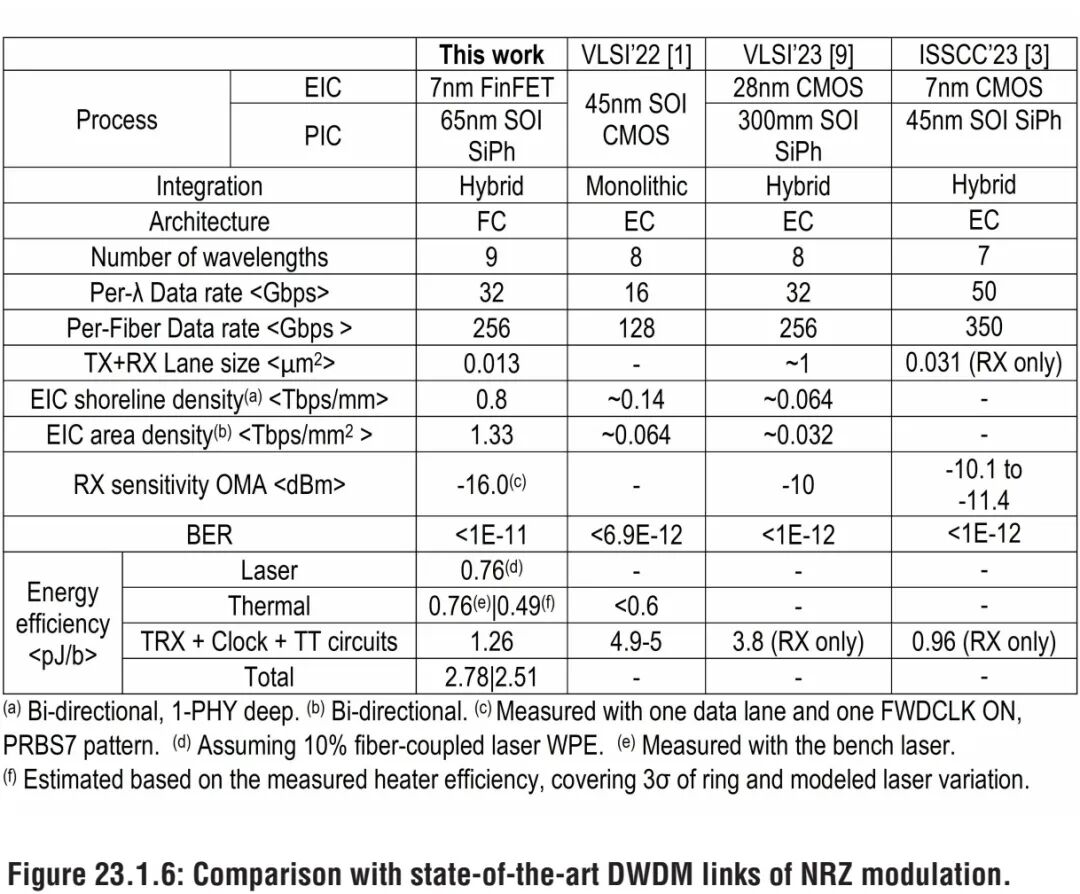

能效与集成密度测试结果显示，在假设光纤耦合激光器壁插效率为10%的前提下，激光器能效为0.76pJ/b，TX与RX微环加热器的能效为0.76pJ/b，TX、RX、时钟分发与热调谐电路的总能效为1.26pJ/b，链路全系统总能效达到2.78pJ/b。集成密度方面，EIC岸线密度达到0.8Tbps/mm，面积密度达到1.33Tbps/mm²，与同期已发表的先进NRZ调制DWDM链路相比，实现了约6倍的岸线密度提升与约20倍的面积密度提升，适配未来AI数据中心CPO应用的高密度集成需求。

◆ 总结

本次提出的半速率带通滤波时钟转发DWDM光链路，基于7nm EIC与65nm PIC的3D混合键合堆叠工艺，通过架构创新解决了传统转发时钟与嵌入式时钟方案的固有缺陷，实现了高速传输、低功耗、高集成度的兼顾。链路单波长传输速率达32Gb/s，单光纤总吞吐量256Gb/s，全系统能效2.78pJ/b，面积效率1.33Tbps/mm²，在BER<1E-11的条件下保持0.46UI的眼图张开度，各项性能指标均达到同期领先水平。该设计在波长配置灵活性、PVT波动鲁棒性、光学串扰抑制等方面的全链路优化，为下一代CPO光引擎的研发提供了完整的技术参考，有力支撑了AI数据中心对超高带宽、低功耗光互连的核心需求。
