把大模型"烧"进芯片，推理速度飞升，文本生成眨眼之间

把大模型直接"烧"进了芯片里

奇效就是：1.7 万 Token/s的生成速度

我试了一下翻译任务：只有网络延迟，生成是眨眼之间

我自己做过测试，跟这个差远了：DeepSeek 8B 极限测试，200 Tokens每秒，眼球跟不上了

简介

我们平时跑大模型，不管是用 GPU 还是用各种推理框架，本质上都是软件在通用硬件上模拟。

就像你在 PC 上用模拟器跑游戏一样，能跑，但总有损耗。

而 Taalas 这家公司，他们的思路完全不一样：把 Llama 3.1 8B 这个模型，直接硬编码进芯片的电路里

不是"在芯片上跑模型"，芯片本身就是模型。

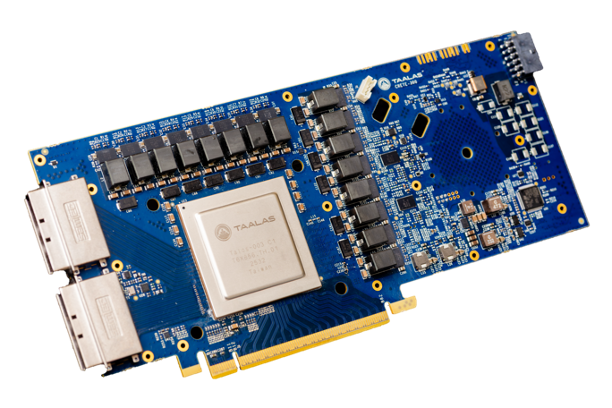

Taalas HC1 芯片，硬编码了 Llama 3.1 8B 模型

Taalas HC1 芯片，硬编码了 Llama 3.1 8B 模型

这是他们的第一款产品 HC1（Hardcore Model 1），一块 TSMC 6nm 工艺的芯片，面积 815mm²，集成了 530 亿个晶体管。整块芯片只干一件事：跑 Llama 3.1 8B。

你可能会问：这不是"杀鸡用牛刀"吗？把一整块芯片就给一个模型？

恰恰相反，这才是降维打击。

为什么要把模型烧进芯片？

Taalas 的创始人 Ljubisa Bajic 在他的博文中做了一个很精彩的类比：

ENIAC，人类第一台通用电子计算机，占满了一整个房间。它向世界证明了计算的魔力，但它又慢又贵又不可扩展。后来晶体管出现了，计算机从房间变成了桌面，从桌面变成了口袋。通用计算进入主流，靠的是变得容易制造、快速、便宜。

他的意思是：现在的 AI 硬件，就是 ENIAC 阶段。

看看现在的数据中心是什么样的——成排的液冷机架、先进封装、HBM 堆叠内存、高速 IO 线缆……本质上就是一堆通用 GPU 在用蛮力跑模型。成本高、功耗大、延迟高，完全不可持续。

而 Taalas 的解法是三个字：极致专用

核心技术：三大设计原则

1. 完全专用化（Total Specialization）

计算历史上，深度专用化一直是提升效率的确定性路径。AI 推理是人类面临的最关键计算负载，也是最能从专用化中获益的负载。

他们的做法简单粗暴：给每个模型单独造一块芯片。

这想法初听很疯狂，但仔细一想，其实很合理。你想想 Google 的 TPU、比特币矿机的 ASIC，哪个不是通过极致专用化碾压通用方案的？

2. 存算一体（Merging Storage and Computation）

现代推理硬件有一个根深蒂固的痛点：内存和计算是分开的。

DRAM 密度高、便宜，但访问速度慢；片上内存速度快，但容量小、贵。为了弥补这个鸿沟，硬件工程师不得不堆 HBM、搞先进封装、上液冷……这些复杂方案推高了成本和功耗。

Taalas 的做法是：把存储和计算统一在一块芯片上，用接近 DRAM 的密度。没有 HBM，没有先进封装，没有 3D 堆叠，没有液冷。

这一刀切下去，整个系统的复杂度直接降了一个量级。

3. 极致简化（Radical Simplification）

没了内存 - 计算分离，没了液冷，没了高速 IO，整个硬件栈从第一性原理出发重新设计。

结果是：系统总成本降低 10 倍以上

性能实测：暴打一众选手

说这么多原理，数据说话。

Taalas HC1 在 Llama 3.1 8B 上的推理性能对比

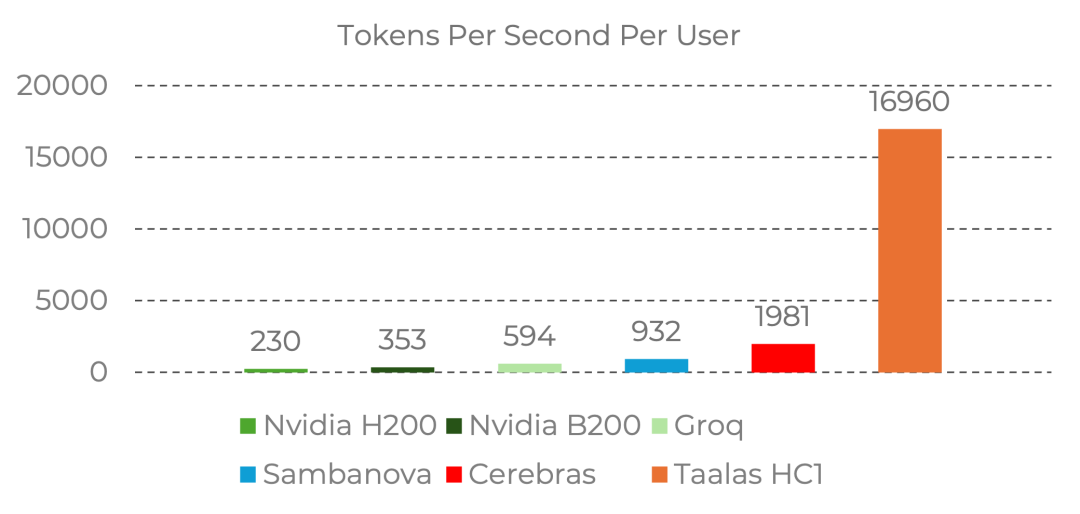

Taalas HC1 在 Llama 3.1 8B 上的推理性能对比

上图是 Taalas 官方发布的性能对比数据（Llama 3.1 8B，输入序列长度 1k/1k），数据来源标注得也很清楚——NVIDIA 基准来自 H200 官方数据，B200 由 Taalas 自行测试，Groq/Sambanova/Cerebras 数据来自 Artificial Analysis。

HC1 的成绩：17,000 tokens/sec/user

这是什么概念？

• 比 NVIDIA 当前最先进的方案快 近 10 倍
• 构建成本低 20 倍
• 功耗低 10 倍

我研究 AI 硬件也有段时间了，Groq 的 LPU 已经够惊艳了，Cerebras 的晶圆级计算也让人叹为观止。

但 Taalas 这个数字，说实话，看到的第一反应是"这不可能吧？"

但仔细想想，完全硬编码确实应该有这种碾压性能。因为你把所有运算都固化到电路层了，没有指令解码、没有内存搬运、没有调度开销，全是实打实的计算。

体验：Chat Jimmy

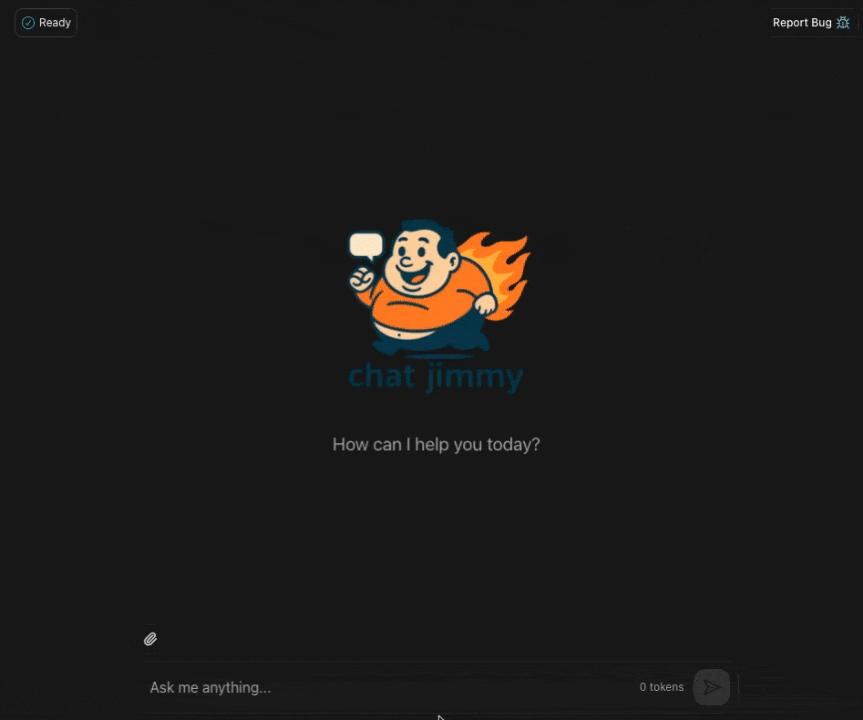

他们还做了一个在线 Demo——Chat Jimmy(https://chatjimmy.ai)

说实话，体验下来响应速度确实快

但这里要说清楚几个局限性：

1. 模型质量有损耗：HC1 使用了定制的 3-bit 和 6-bit 混合量化（因为设计之初低精度格式还没有标准化），相比 GPU 基准会有一些质量下降
2. 只能跑一个模型：芯片是硬编码的，你只能用 Llama 3.1 8B，不能换模型
3. 灵活性有限：虽然支持调整上下文窗口大小和 LoRA 微调，但和通用 GPU 的灵活性没法比
4. 模型偏小：8B 参数的模型，放到今天来看，能力确实有限

和同类产品怎么比？

可以看到，Taalas 在速度和成本上遥遥领先，但代价是灵活性极低

这就像汽车和赛车的区别：赛车在赛道上无敌，但你不能拿它去买菜

未来路线图

Taalas 的野心不止于此。根据官方透露：

• 第二款产品：基于 HC1 平台的中等规模推理模型，预计今年春季到实验室，之后接入推理服务
• 第三款产品：基于二代平台 HC2 的前沿级 LLM，HC2 密度更高、速度更快，计划今年冬天上线
• 技术升级：二代芯片将采用标准 4-bit 浮点格式，解决一代 3-bit 定制格式的质量损耗问题

说到这个团队，也是挺硬核的

全公司只有 24 个人，总共只花了 3000 万美元（融资超过 2 亿美元，但大部分还没花）。用他们自己的话说：

Taalas 是精确打击，而非围城攻坚。

用 24 个人、3000 万美元就做出了第一代产品并上线对外服务，这个效率在芯片行业简直不可思议。

我的看法

说几点我的真实想法：

看好的地方：

1. 思路确实颠覆。从"软件模拟"到"硬件即模型"，这是一个根本性的范式转换。AI 硬件领域太需要这种非共识的创新了
2. 成本和功耗优势明显。如果 AI 真要走向普及（ubiquitous AI），现在这种烧钱烧电的路子肯定不可持续。Taalas 的路线指向了一个更绿色、更经济的未来
3. 团队精干有执行力。24 人 3000 万做出第一代芯片，这不是 PPT 公司能做到的

存疑的地方：

1. 模型迭代太快了。你花两个月把 Llama 8B 烧进芯片，可 Meta 可能下个月就发布 Llama 4 了。每次换模型都要重新流片，流片可不是便宜的事
2. 只支持单模型。现在的趋势是多模型协作、模型路由、MoE，固定单模型的方案场景会比较窄
3. 量化质量存疑。3-bit/6-bit 混合量化，效果打折多少？尤其是在复杂推理任务上

不过 Taalas 的官方说法是：从收到一个新模型到芯片流片只需要两个月。如果这个速度是真的，那迭代问题就不算大。但芯片制造的成本和良率问题，依然值得关注。

最后

如果你是 AI 应用开发者，要接 API，可以在 Taalas 官网(https://taalas.com/api-request-form) 申请访问。
