西门子S7-1200与Profinet转ModbusRTU网关对接马达保护器——核心问题与细节西门子S7-1200通过Profinet转ModbusRTU主站网关连接马达保护器时，80%的通讯故障源于RS485接线不规范和保护器参数设置遗漏，以下聚焦核心细节与问题排查：

一、接线易忽视细节（重中之重）ModbusRTU基于RS485串行总线，接线细节直接决定通讯稳定性：

1. A/B线接反：Profinet转ModbusRTU网关A（+）/B（-）需与保护器DATA+/DATA-严格对应，接反会完全搜不到设备，是现场最常见问题；

1. 屏蔽层接地：RS485屏蔽电缆需单端接地（仅网关端接接地排），保护器端屏蔽层悬空，两端接地易产生地环流，导致马达运行时通讯时断时续；
2. 拓扑与终端电阻：总线需线性串联（网关→保护器1→保护器2），严禁星形接线；最末端保护器需启用120Ω终端电阻，未接会引发信号反射、数据丢包；

1. 电缆与敷设：必须用RS485专用屏蔽双绞电缆，严禁与马达动力线并行敷设，电缆长度不超1200米（9600bps下），超距需加中继器；

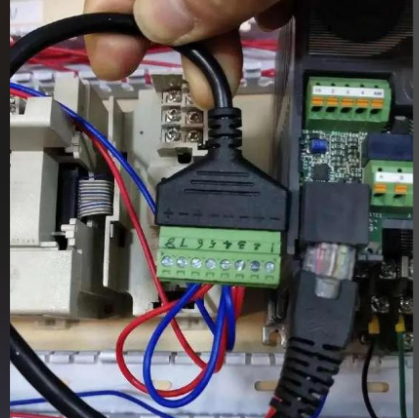

2. 端子与共地：选用匹配线径的冷压端子，压接无松动，避免多线共用端子；网关与保护器需共用24V电源地，防止电位差导致信号异常。
3. 马达保护器设置关键要点保护器参数需与网关完全匹配，易遗漏点如下：

1.通讯地址唯一：保护器SlaveID设为1~247唯一值（如3），与Profinet转ModbusRTU网关配置一致，避免地址重复导致数据串扰；

2.波特率与校验位匹配：波特率建议9600bps，数据位8位、停止位1位、校验位（无/偶）需与网关完全一致，参数不匹配会出现数据乱码；

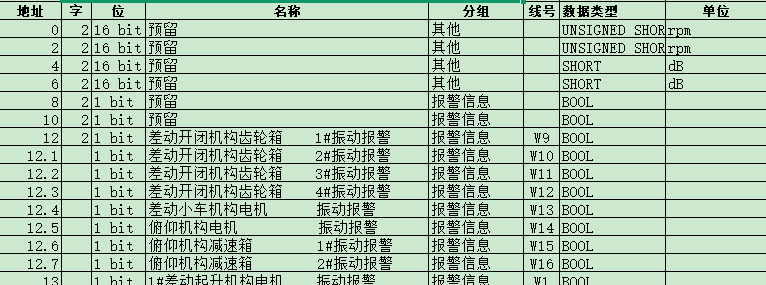

3.通讯使能与寄存器映射：需启用保护器ModbusRTU模式，确认电流/故障码等对应寄存器地址（区分十进制/十六进制），混淆地址会导致读数无效；

4.参数保存生效：所有通讯参数设置后需手动保存，部分型号需重启生效，未保存会导致断电后参数恢复默认。

三、常见问题快速排查

1.扫不到保护器：排查A/B线是否接反→核对地址/波特率→检查终端电阻→测试电缆通断；

2.数据乱码：校验位/寄存器地址格式→屏蔽层接地→保护器数据更新周期；

3.时断时续：电源共地→电缆远离动力线→端子压接→加装浪涌保护器；

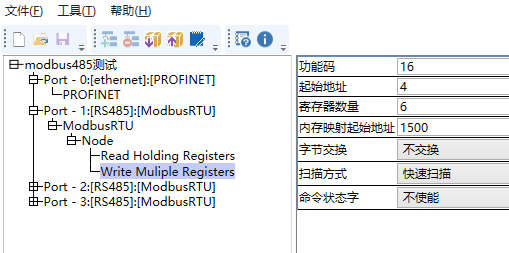

4.能读不能写：核对写功能码（06/16码）→确认保护器未本地锁定→检查写寄存器地址。

该场景下通讯稳定的核心是：严格规范RS485接线（A/B对应、单端接地、线性拓扑），确保保护器地址、波特率、寄存器映射精准且保存生效。按“接线→参数→映射”排查，可快速解决绝大多数故障，保障马达状态实时上传、保护指令精准下发。
