华为三层无线组网案例

知孤云出岫

发布于 2026-02-27 11:37:43

1320

一、三层无线组网整体说明

什么是三层无线组网？

三层无线组网 = AP 与 AC 之间通过三层网络（IP 网络）互通

👉 与“二层组网”的区别：

对比项	二层无线	三层无线
AP–AC 关系	同一二层广播域	不同 VLAN / 不同网段
AP 发现 AC	二层广播	IP 方式
扩展性	差	强（跨网段、跨楼层）
企业应用	小型	中大型园区主流

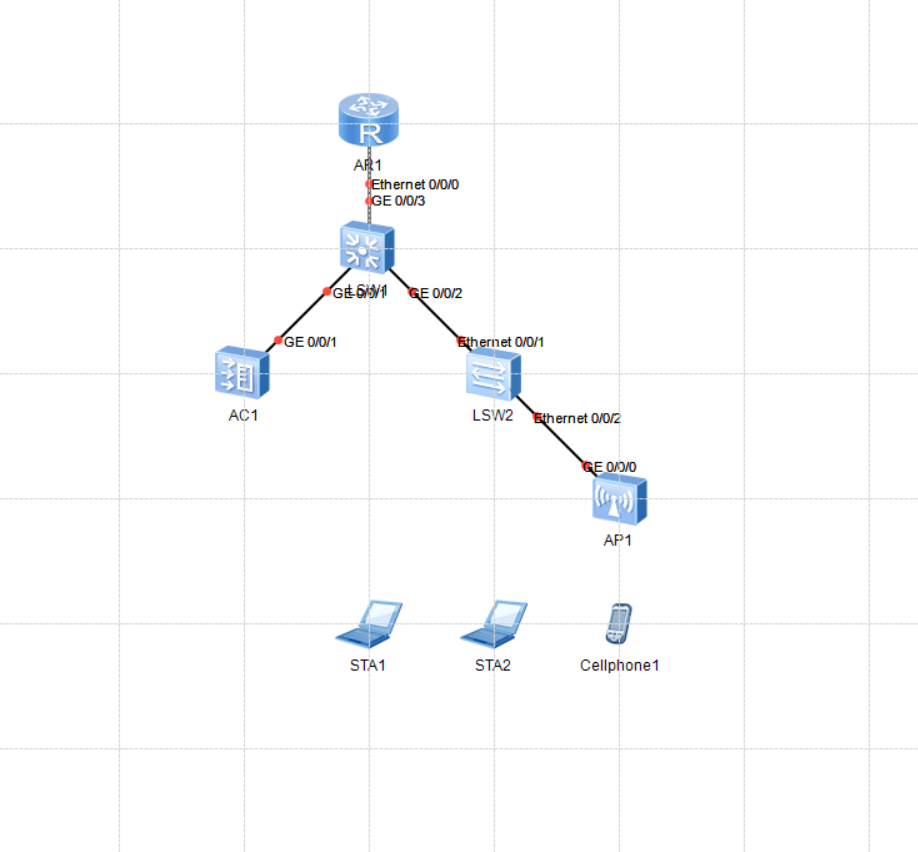

二、典型拓扑结构

拓扑说明

三、地址与 VLAN 规划（非常关键）

模块	VLAN	网段
管理 VLAN	10	10.1.1.0/24
无线用户 VLAN	20	10.2.2.0/24
AP 管理地址	VLAN 10	DHCP
AC 地址	VLAN 10	10.1.1.10

四、核心交换机（三层）配置

1️⃣ 创建 VLAN

vlan batch 10 20

2️⃣ 三层接口（SVI）

interface Vlanif10
 ip address 10.1.1.1 255.255.255.0
 dhcp select global

interface Vlanif20
 ip address 10.2.2.1 255.255.255.0
 dhcp select global

3️⃣ DHCP 全局配置

dhcp enable

ip pool AP-MGMT
 network 10.1.1.0 mask 255.255.255.0
 gateway-list 10.1.1.1
 option 43 sub-option 3 ascii 10.1.1.10

📌 重点说明：

option 43：告诉 AP AC 的 IP 地址
sub-option 3：华为 AP 标准

五、接入交换机（PoE）配置

接 AP 的端口

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
 poe enable

📌 AP 默认走管理 VLAN（10）

六、AC（无线控制器）配置（核心部分）

以下以 华为 AC（如 AC6605 / USG / CloudEngine WLC）风格命令

1️⃣ 基础网络配置

interface Vlanif10
 ip address 10.1.1.10 255.255.255.0

2️⃣ 开启 CAPWAP

capwap source interface Vlanif10

📌 三层组网必须指定源接口

3️⃣ AP 自动发现（DHCP 方式）

AP 获取 IP → 读取 option 43 → 找到 AC → 建立 CAPWAP

无需额外配置 👍

4️⃣ 创建 WLAN 服务

wlan
 ssid-profile name office-ssid
  ssid Office-WiFi
  security-profile wpa2-psk
  wpa2 psk pass-phrase cipher aes simple Huawei@123

5️⃣ 创建 VAP Profile

vap-profile name office-vap
 service-vlan vlan-id 20
 ssid-profile office-ssid

6️⃣ AP Group 配置

ap-group name office-ap
 vap-profile office-vap wlan 1 radio 0
 vap-profile office-vap wlan 1 radio 1

7️⃣ AP 上线并加入组

display ap all

ap-id 1 ap-mac xxxx-xxxx-xxxx
 ap-group office-ap

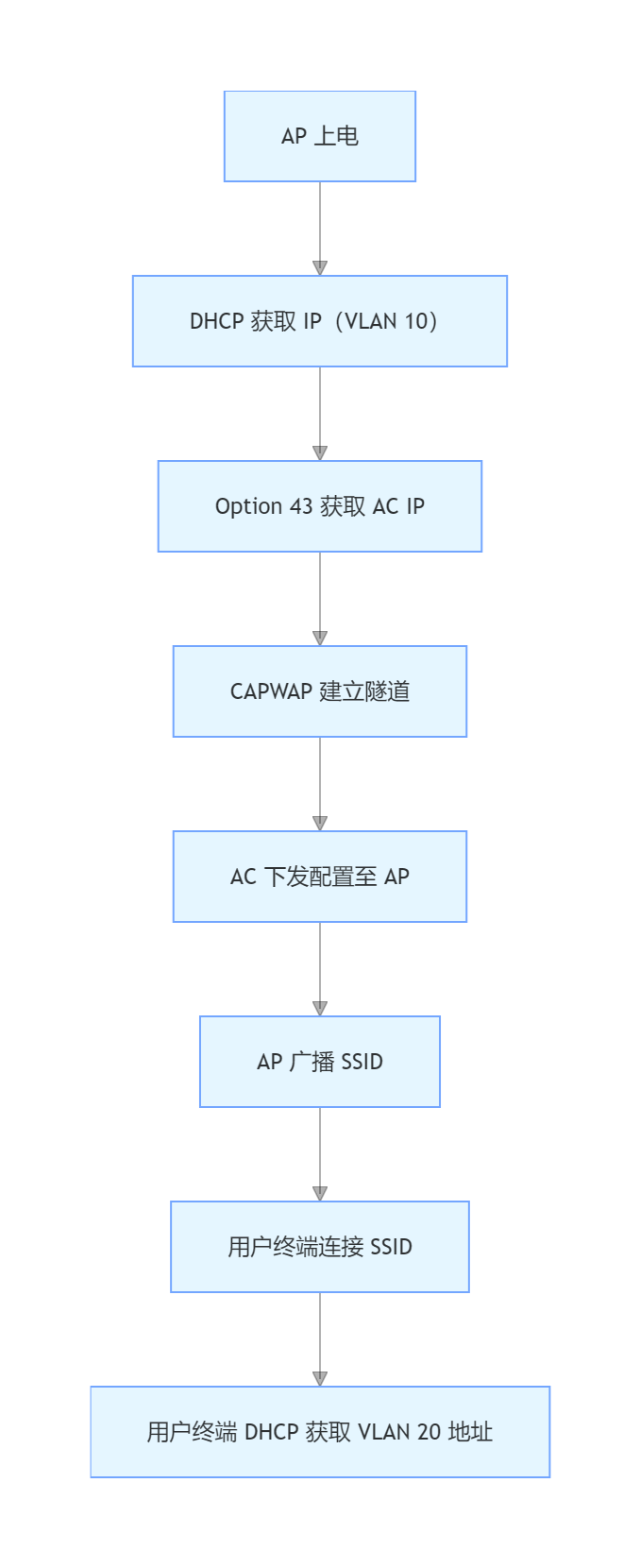

七、无线用户上线流程（考试 & 面试必背）

八、验证命令（非常重要）

AC 侧

display ap online all
display wlan user all
display capwap tunnel

核心交换机

display dhcp server ip-in-use
display ip routing-table

九、常见故障 & 排查思路（实战高频）

❌ AP 不上线

排查点	命令
AP 是否获取 IP	display ip interface brief
Option 43 是否正确	抓包 / DHCP 池
CAPWAP 源接口	display capwap source

❌ 用户连上无 IP

原因	解决
VLAN 20 未放通	检查 Trunk
DHCP 未开	dhcp enable
VAP VLAN 错	service-vlan
