如何将不同协议的现场设备集成到中控系统

1、需求

某项目现场有一只倍加福公司的Profibus协议绝对值编码器，需要接入某轮胎制造厂的控制网络中。但现有的控制网络为Modbus协议，不能直接接入控制系统中，需要一款协议转换设备将编码器的Profibus协议转换为Modbus协议，最终接入工厂的控制网络中。

2、方案实施

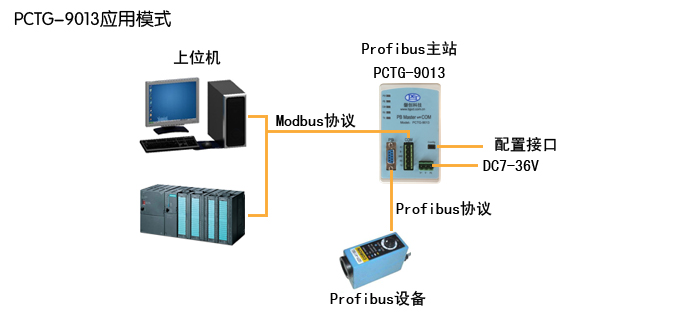

PCTG-9013工业协议转换网关的使用和其他Profibus主站类似，先进行网络组态，然后将组态信息通过配置接口下载到PCTG-9013网关，之后组态信息就存储到网关的非易失性存储器里，断电后组态信息不丢失。

网关上电后按照组态信息自主与倍加福编码器通信，这时可以使用03H、04H、10H Modbus功能码读取和写入数据到倍加福编码器。倍加福编码器的Profibus从站地址设置为3，在使用Modbus通信时其站地址也为3，就是说Profibus的从站地址即是与PCTG-9013进行Modbus通信的站地址。

3、结语

使用此款转换设备完美的解决了Profibus从站设备接入Modbus网络的问题，使原有Modbus控制网络加入新型Profibus总线设备成为可能。
