从零开始学Flink：Flink SQL 元数据持久化实战

在上一篇 《从零开始学Flink：实时数仓与维表时态Join实战》 中，我们通过「订单事实流 + 用户维表」构建了一条基础的实时数仓链路。

但在实际操作 Flink SQL Client 时，你可能已经痛感到了一个问题：

痛点：会话窗口一旦关闭，或者 Flink 集群重启，辛辛苦苦编写的 CREATE TABLE、CREATE VIEW 等 DDL 语句瞬间“归零”。每次调试都需要从头再来，重复建表。

本文将带你彻底解决这个“元数据无法持久化”的顽疾，实现：

• DDL 元数据持久化：告别重复建表，重启无忧。
• 全局共享：多个 Flink 作业、多个 SQL Client 会话共享同一套表结构、视图和函数。
• 全 Connector 支持：无论是 Kafka、JDBC 还是 FileSystem，其元数据均可统一管理。

实现这一目标的核心利器，正是：Hive Catalog。

一、为什么要实现 Flink SQL 的 DDL 持久化？

在生产实践中，缺乏元数据持久化会带来两个典型的痛点：

1. 重复劳动：SQL Client 每次重启都需要重新执行 CREATE TABLE 语句。
2. 维护困难：同一个业务表被多个作业使用时，每个人都需复制一份 DDL。一旦表结构变更，所有作业的 DDL 都需要手动同步，极易导致不一致。

问题的根源在于：默认情况下，Flink 将表结构、视图等元数据存储在 内存 Catalog (GenericInMemoryCatalog) 中。

• 生命周期短：仅与当前 Session 会话绑定。
• 易丢失：作业停止或 SQL Client 退出后，元数据即被销毁。

在生产环境中，我们需要构建一套稳定的“元数据中心”，以实现：

• 持久化存储：长久保存数据库、表、视图、函数等 DDL 信息。
• 复用性：支持跨作业、跨会话复用同一套元数据。
• 统一治理：支持元数据的统一变更与管理。

Hive Catalog 便是 Flink 生态中目前最成熟、最通用的解决方案：

• 生产标准：无缝对接大多数大数据平台已有的 Hive Metastore。
• 通用性强：不仅支持 Hive 表，还能存储 Kafka、MySQL、HBase 等任意 Flink 表的元数据。
• 生态兼容：便于与 Spark、Hive 等其他计算引擎共享元数据，打通数据孤岛。

二、深入理解 Catalog 与 Hive Catalog

在开始实战前，我们需要厘清几个核心概念。

• Catalog (目录)：Flink 的“元数据命名空间”。
  • 它负责管理 数据库 (Database)、表 (Table)、视图 (View) 和 函数 (Function)。
  • 一个 Flink 作业可以注册多个 Catalog，例如：default_catalog、my_hive、my_jdbc，并根据需要进行切换。
• Catalog 的分类：
  • 内存 Catalog (GenericInMemoryCatalog)：Flink 默认使用，元数据保存在内存中，重启即失。
  • 持久化 Catalog：将元数据持久化到外部系统（如 Hive Metastore、MySQL 等）。

Hive Catalog 的核心特性：

• 存储后端：直接复用 Hive Metastore (HMS) 作为元数据存储。
• 自动映射：Flink 会将 DDL 解析后的元数据（表名、字段类型、属性配置）自动写入 Hive Metastore。
• 透明使用：对开发者而言，仅需通过 USE CATALOG 切换上下文，即可享受持久化服务。

一句话总结：

只要配置了 Hive Catalog，Flink 创建的 Kafka、MySQL 等任意类型的表结构都能被自动保存到 Hive Metastore 中。下次启动时直接读取，无需重建。

三、环境准备：部署 Hive Metastore

使用 Hive Catalog 的前提是拥有一个可用的 Hive Metastore (HMS) 服务。

1. 实战：基于 Docker 快速部署 HMS (连接宿主机 MySQL)

本节将演示如何在 WSL2/Linux 环境下，通过 Docker 部署 Hive Metastore，并使其连接宿主机 (Windows/WSL2) 的 MySQL 来存储元数据。

1）MySQL 准备工作

首先，请在宿主机 MySQL 中执行以下 SQL，完成数据库初始化及权限配置：

DROP DATABASE IF EXISTS metastore;
CREATE DATABASE metastore CHARACTER SET latin1;

CREATE USER 'hive'@'%' IDENTIFIED BY 'hive_123';
GRANT ALL PRIVILEGES ON metastore.* TO 'hive'@'%';
FLUSH PRIVILEGES;

然后，创建必要的目录并下载 MySQL 驱动。

关键步骤：提取容器默认配置与依赖

为了便于后续配置修改与 Jar 包管理，我们需要将容器内的 conf 和 lib 目录挂载到本地。由于本地新建的目录是空的，直接挂载会导致容器内原有文件不可见，因此必须先将镜像内的文件复制到本地。

# 1. 创建本地工作目录
mkdir -p flink-hive-metastore/data
mkdir -p flink-hive-metastore/lib
mkdir -p flink-hive-metastore/conf

cd flink-hive-metastore

# 2. 启动一个临时容器
docker run -d --name temp-hive apache/hive:3.1.3

# 3. 把容器里的 conf 和 lib 拷贝到本地（这一步很重要！）
docker cp temp-hive:/opt/hive/data/. ./data
docker cp temp-hive:/opt/hive/conf/. ./conf
docker cp temp-hive:/opt/hive/lib/. ./lib

# 4. 删除临时容器
docker rm -f temp-hive

# 5. 下载 MySQL 驱动到本地 lib 目录
# (请自行下载 mysql-connector-java-8.0.28.jar 放入 ./lib)

2）编写配置文件 conf/hive-site.xml

此时，本地 ./conf 目录下应包含 log4j.properties 等默认文件。我们需要在此目录下新建（或覆盖）hive-site.xml，配置 Metastore 连接 MySQL 的参数：

<configuration>
    <property>
        <name>javax.jdo.option.ConnectionURL</name>
        <value>jdbc:mysql://host.docker.internal:3306/metastore?useSSL=false&amp;allowPublicKeyRetrieval=true</value>
    </property>
    <property>
        <name>javax.jdo.option.ConnectionDriverName</name>
        <value>com.mysql.cj.jdbc.Driver</value>
    </property>
    <property>
        <name>javax.jdo.option.ConnectionUserName</name>
        <value>hive</value>
    </property>
    <property>
        <name>javax.jdo.option.ConnectionPassword</name>
        <value>hive_123</value>
    </property>
    <property>
        <name>hive.metastore.uris</name>
        <value>thrift://0.0.0.0:9083</value>
    </property>
    <property>
        <name>hive.metastore.schema.verification</name>
        <value>false</value>
    </property>
    <property>
        <name>datanucleus.schema.autoCreateAll</name>
        <value>true</value>
    </property>
</configuration>

3）编写 docker-compose.yml

关键点：挂载配置文件，并配置 extra_hosts 以支持容器连接宿主机。

version: '3'
services:
  metastore:
    image: apache/hive:3.1.3
    container_name: metastore
    ports:
      - "9083:9083"
    environment:
      SERVICE_NAME: metastore
      DB_DRIVER: mysql
    volumes:
      - ./data/warehouse:/opt/hive/data/warehouse
      - ./lib:/opt/hive/lib
      - ./conf:/opt/hive/conf

    # 重点配置：让 Linux/WSL2 下的容器能解析 host.docker.internal
    extra_hosts:
      - "host.docker.internal:host-gateway"

配置详解：

1. extra_hosts：Docker Compose 的标准网络配置项，用于在 /etc/hosts 中添加记录。
2. host-gateway：Docker 的特殊关键字，自动解析为宿主机的网关 IP（通常是 172.17.0.1）。
3. 通信原理：通过该配置，容器内部访问 host.docker.internal 时，流量会被正确转发到 WSL2 宿主机的网关，进而访问到监听在 0.0.0.0 的 MySQL 服务。

4）启动服务与故障排查

步骤 1：清理旧容器（强烈建议）

由于涉及配置文件挂载与网络变更，如果之前运行过同名容器（无论成功与否），建议先彻底清理：

docker-compose down

步骤 2：启动并实时查看日志

启动后请立刻查看日志，这是发现问题的唯一办法：

docker-compose up -d
docker logs -f --tail 100 metastore

常见启动报错排查：

• 关于重启报错 该镜像默认每次启动都会尝试初始化 Schema。如果 MySQL 里已有表，重建容器时会报错。 解决方案：
  1. 如果只是重启服务，请使用 docker restart metastore（不要 down）。
  2. 如果要重建容器（如修改配置），请确保 MySQL 里的 metastore 库是干净的（Drop 后重建）。
• MySQL 驱动没找到 (ClassNotFoundException)
  • 现象：日志报错 java.lang.ClassNotFoundException: com.mysql.cj.jdbc.Driver。
  • 原因：宿主机 lib 目录下没有 jar 包，或者 Docker 把它挂载成了空目录。
  • 解决：检查文件是否存在，执行 docker-compose down 后重试。

等待日志无报错且显示 Starting Hive Metastore Server 后，说明启动成功。

四、实战：在 Flink SQL Client 中配置 Hive Catalog

接下来，我们将通过 Flink SQL Client 体验元数据持久化的全过程。

1. 准备依赖 Jar 包

集成 Hive Catalog 需要两类核心依赖：Flink Hive Connector 和 Hadoop 基础库。

1）Flink Hive Connector

请根据你的 Flink 和 Hive 版本选择对应的 Jar 包。以 Flink 1.20.1 和 Hive 3.1.3 为例：

cd $FLINK_HOME/lib
wget https://repo1.maven.org/maven2/org/apache/flink/flink-sql-connector-hive-3.1.3_2.12/1.20.1/flink-sql-connector-hive-3.1.3_2.12-1.20.1.jar

2）Hadoop 依赖（必选）

Flink 发行包默认不包含 Hadoop 依赖。注意：即使仅连接 Hive Metastore 而不读写 HDFS，底层通信仍依赖 Hadoop 基础库。

• 方案 A（推荐）：如果你机器上装了 Hadoop，配置环境变量即可：export HADOOP_CLASSPATH=`hadoop classpath`
• 方案 B（简单）：如果没有 Hadoop 环境，直接去 Maven 下载 hadoop-client-api 和 hadoop-client-runtime（Hadoop 3.3.4）：

wget https://repo1.maven.org/maven2/org/apache/hadoop/hadoop-client-runtime/3.3.4/hadoop-client-runtime-3.3.4.jar
wget https://repo1.maven.org/maven2/org/apache/hadoop/hadoop-client-api/3.3.4/hadoop-client-api-3.3.4.jar
wget https://repo1.maven.org/maven2/commons-cli/commons-cli/1.5.0/commons-cli-1.5.0.jar
wget https://repo1.maven.org/maven2/commons-logging/commons-logging/1.2/commons-logging-1.2.jar

注意：版本兼容性非常重要。请务必根据你的 Flink 版本和 Hive 版本去官网查看对应的依赖列表。

2. 准备客户端配置文件

在启动 SQL Client 之前，我们需要准备一个专门给 Flink 客户端用的 hive-site.xml。

为什么不能复用容器的配置？

因为容器内的配置是给 Metastore 服务端用的，通常没有配置 Thrift 地址（或者配的是 0.0.0.0），而客户端需要明确知道去连接 localhost:9083。此外，Windows 本地还需要指定一个合法的 Warehouse 路径。

1. 新建目录：在项目根目录下新建一个 conf-client 文件夹（不要混用容器的 conf 目录）。
2. 创建文件：在里面新建 hive-site.xml，内容如下：

<configuration>
<property>
    <name>hive.metastore.uris</name>
    <value>thrift://localhost:9083</value>
</property>
<property>
    <name>hive.metastore.warehouse.dir</name>
    <!-- 必须使用 file:// 协议头，明确指定为本地文件系统 -->
    <value>file:///opt/flink-hive-metastore/data/warehouse</value>
</property>
</configuration>

(注意：请确保该目录真实存在且当前用户有写权限。)

3. 启动 SQL Client 并注册 Catalog

依赖与配置准备就绪后，启动 Flink SQL Client：

bin/sql-client.sh embedded

进入交互式命令行后，执行以下 SQL 语句注册 Hive Catalog：

CREATE CATALOG myhive WITH (
'type' = 'hive',
'default-database' = 'default',
'hive-conf-dir' = '/opt/flink-hive-metastore/conf-client'
);

验证注册状态：

SHOW CATALOGS;

如果返回结果中包含 myhive，说明注册成功。

4. 切换当前 Catalog

关键步骤：切换上下文

在执行建表语句前，务必确认当前 Session 已切换至 myhive Catalog。否则，表结构仍会被创建在默认的内存 Catalog 中，无法持久化。

USE CATALOG myhive;
SHOW CURRENT CATALOG;

此时，你已经进入了 Hive Catalog 的世界。所有创建的表都会持久化保存。

五、实战示例：在 Hive Catalog 中创建 Kafka 源表

Hive Catalog 的强大之处在于：它不仅仅支持 Hive 表，还能存储任意 Connector（如 Kafka、MySQL）的元数据！

下面我们尝试创建之前的 Kafka orders 和 payments 表：

CREATE DATABASE IF NOT EXISTS ods ;

USE ods;

CREATE TABLE orders (
order_id     STRING,
user_id      STRING,
order_amount DECIMAL(10, 2),
order_time   TIMESTAMP_LTZ(3),
WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
) WITH (
'connector' = 'kafka',
'topic' = 'orders',
'properties.bootstrap.servers' = '127.0.0.1:9092',
'properties.group.id' = 'flink-orders',
'scan.startup.mode' = 'earliest-offset',
'format' = 'json',
'json.timestamp-format.standard' = 'ISO-8601'
);

CREATE TABLE payments (
pay_id     STRING,
order_id   STRING,
pay_amount DECIMAL(10, 2),
pay_time   TIMESTAMP_LTZ(3),
WATERMARK FOR pay_time AS pay_time - INTERVAL '5' SECOND
) WITH (
'connector' = 'kafka',
'topic' = 'payments',
'properties.bootstrap.servers' = '127.0.0.1:9092',
'properties.group.id' = 'flink-payments',
'scan.startup.mode' = 'earliest-offset',
'format' = 'json',
'json.timestamp-format.standard' = 'ISO-8601'
);

执行成功！

尽管这是 Kafka 表，但 Flink 会将其 DDL 信息（包含 connector=kafka、topic 等属性）序列化后，存储到 Hive Metastore 的 TBLS 和 TABLE_PARAMS 等系统表中。

六、验证：DDL 持久化效果

1. 重启 SQL Client 验证

让我们模拟一次会话失效的场景：

1. 退出当前 Flink SQL Client：

QUIT;

1. 重启 Flink SQL Client :

bin/sql-client.sh embedded

1. 注册 Hive Catalog ：

CREATE CATALOG myhive WITH (
'type' = 'hive',
'default-database' = 'default',
'hive-conf-dir' = '/opt/flink-hive-metastore/conf-client'
);

USE CATALOG myhive;
USE ods;
SHOW TABLES;
DESCRIBE orders;
DESCRIBE payments;

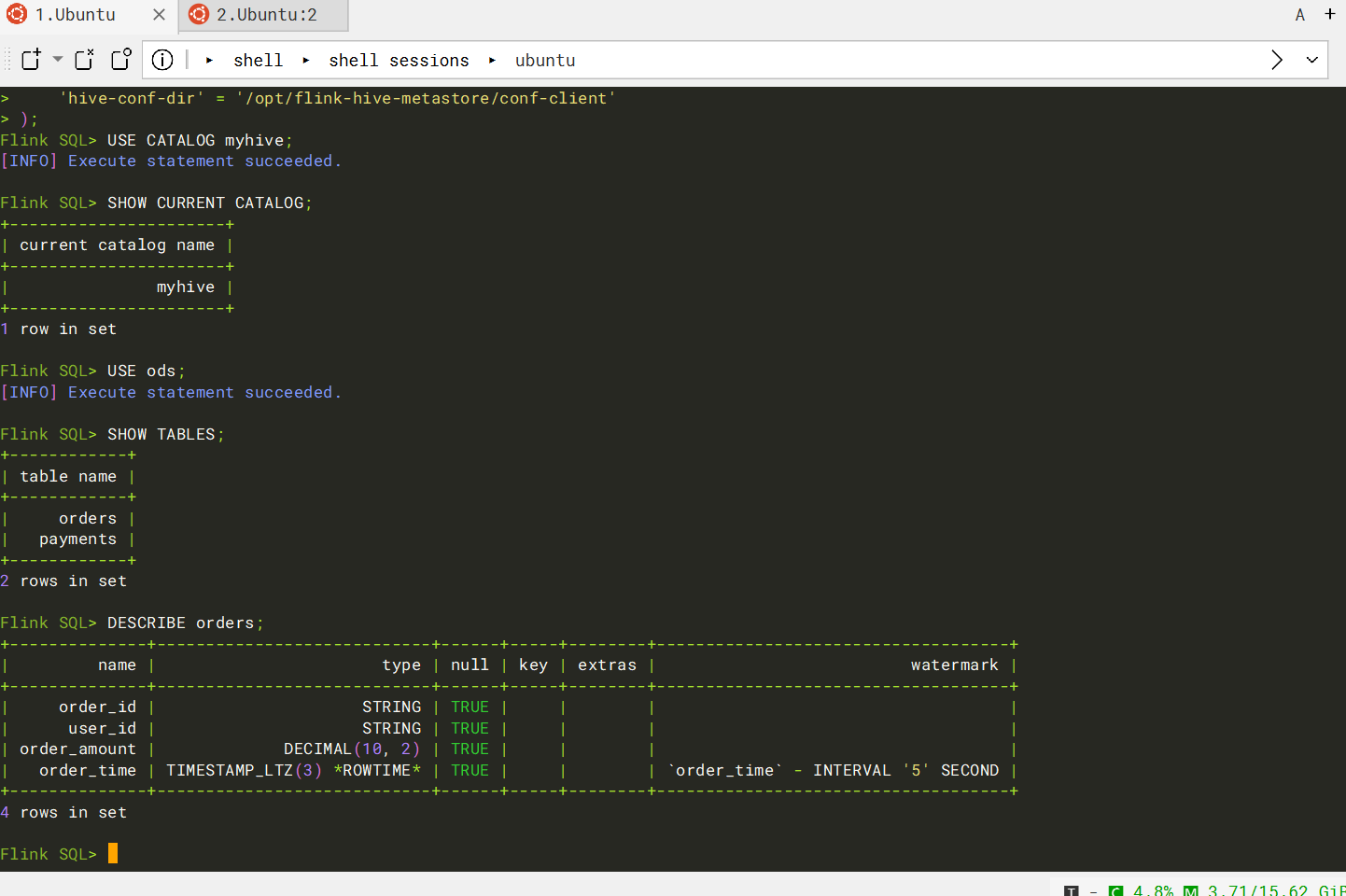

结果验证：你会发现 orders 和 payments 表依然存在！

表图片

2. 在 Hive CLI 中验证（可选）

如果你通过 Hive CLI 连接 Metastore，执行 use ods; show tables;，同样可以看到 orders 和 payments 表。

注意：在 Hive 视图中，这些表通常被标记为 MANAGED_TABLE 或 EXTERNAL_TABLE。虽然元数据可见，但 Hive 引擎本身无法直接查询这些 Kafka 表的数据（除非额外配置了 Hive-Kafka Handler）。对 Flink 而言，它们就是标准的、持久化的 Kafka 表。

七、辨析：Hive Catalog vs Hive Connector

这是初学者最容易混淆的两个概念：

• Hive Catalog：侧重于 元数据管理。它的作用是让 Flink 能够访问和存储 Hive Metastore 中的表结构信息。无论表的底层是 Hive、Kafka 还是 MySQL，只要元数据存在 HMS 里，就需要用到 Hive Catalog。
• Hive Connector：侧重于 数据读写。它的作用是让 Flink 能够读写 Hive 表（即 HDFS 上的文件数据）。

结合本文示例：

• 我们使用了 Hive Catalog 来存储 orders 和 payments 的 DDL 元数据。
• 但这两张表的 connector 属性是 kafka，表示它们的数据流向 Kafka。
• 只有当我们创建一个 connector 属性为 hive 的表时，才是真正利用 Hive Connector 读写 Hive 数据。

八、常见问题与避坑指南

1）依赖冲突问题

Flink 与 Hive 集成时，Jar 包冲突是常见痛点。

• 建议：优先使用 Flink 官方提供的 flink-sql-connector-hive（Shaded 包），它封装了大部分依赖，减少冲突。
• 检查：确保 Hadoop 基础依赖（hadoop-client-runtime, hadoop-client-api）已正确加载。

2）Hive 版本匹配

版本兼容性至关重要。Flink 的 Hive Connector 版本必须严格匹配 Hive Metastore 的服务端版本（1.x, 2.x, 3.x）。

3）为什么不能用 JDBC Catalog 存储 Kafka 表元数据？

这是一个常见的误区。

• JDBC Catalog：用于映射物理表。它要求远程数据库（如 MySQL）中必须存在一张真实的物理表。标准的关系型数据库表结构无法直接存储 topic、bootstrap.servers 等 Flink 特有的配置参数。
• Hive Catalog：Hive Metastore 的设计包含 TABLE_PARAMS 键值对结构，天然适合存储任意扩展属性。Flink 正是利用这一特性，将 Kafka 等 Connector 的配置序列化存储，从而实现了通用的元数据管理。

九、总结

通过引入 Hive Catalog，我们成功实现了：

1. DDL 持久化：彻底告别“重启即丢”的尴尬，保障元数据安全。
2. 全能元数据支持：统一管理 Kafka、JDBC、HBase 等各类 Connector 的表结构。
3. 跨作业共享：实现 SQL Client 建表、Java/Scala 作业复用，打破作业间的元数据壁垒。

Hive Catalog 是构建 实时数仓 (Real-time Data Warehouse) 不可或缺的基础设施。掌握这一步，你的 Flink 开发效率与生产级实践能力将迈上一个新的台阶！
