DCS分散控制系统与MES集成：实现制造过程数据贯通的关键路径

在流程型制造企业（如化工、制药、食品饮料、电力等行业）的数字化转型过程中，制造执行系统（MES）与分散控制系统（DCS）的协同能力，已成为衡量其智能制造水平的重要指标。尽管两者在功能定位上存在明确分工——MES聚焦于生产调度、质量管理与绩效分析，DCS则负责底层设备的过程控制与实时监控——但在实际运行中，若二者缺乏有效集成，将导致指令传递滞后、过程数据割裂、质量追溯困难等一系列问题。

本文将从技术架构与业务价值两个维度，系统阐述DCS的基本特性、MES与DCS集成的必要性、典型集成场景，并探讨可落地、可维护、可扩展的集成实现路径。

DCS系统的功能定位与技术特征

分散控制系统（Distributed Control System, DCS）是一种专为连续或批处理工业过程设计的自动化控制系统。其核心功能包括：

• 高可靠性闭环控制：对温度、压力、流量、液位等过程变量进行毫秒级采样与调节，支持冗余控制器与网络架构，确保7×24小时稳定运行；
• 集中操作与分散控制：通过中央操作站（HMI）实现全局监控，而控制逻辑分布于现场控制器，降低单点故障风险；
• 标准化通信接口：主流DCS厂商（如霍尼韦尔、横河、西门子、和利时等）普遍支持OPC DA/UA、Modbus TCP、MQTT等工业通信协议，为上层系统集成提供基础。

与PLC（可编程逻辑控制器）相比，DCS更强调过程稳定性、历史数据存储能力及复杂回路控制，适用于对工艺一致性要求严苛的场景。

MES与DCS未集成带来的典型问题

在未实现系统集成的情况下，MES与DCS通常处于信息孤岛状态，具体表现为：

1.工艺参数依赖人工传递

MES中定义的标准操作规程（SOP）包含关键工艺参数（如反应温度设定值、搅拌速率等），但需由操作人员手动输入至DCS操作界面。此过程易引入人为错误，且无法满足GMP等法规对参数变更可追溯性的要求。

2.过程数据无法实时接入MES

DCS每秒生成大量过程数据（如温度曲线、压力波动），但这些数据仅限本地存储或用于报警联锁，未能同步至MES。导致MES中的电子批记录（EBR）、OEE计算、质量分析等功能缺乏真实过程依据，报表数据滞后且失真。

3.异常响应机制脱节

当DCS检测到超限工况（如压力异常升高）并触发联锁停机时，MES无法自动感知该事件，仍按原计划推进后续工序，造成物料浪费、排产冲突或交付延迟。

上述问题不仅影响生产效率与产品质量，也制约了企业向精细化管理和合规运营的演进。

MES与DCS集成的核心场景与价值

实现MES与DCS的双向集成后，可支撑以下关键业务场景：

工艺参数自动下发

MES在工单启动时，根据产品BOM与工艺路线，自动将标准参数（如设定温度、目标压力）通过写操作下发至DCS对应Tag点。DCS加载后锁定参数，防止未经授权的修改，确保执行一致性。

实时过程数据回传

DCS以固定周期（如每5秒）将关键过程变量推送至MES，用于：

• 自动生成结构化电子批记录；
• 与质量规格限进行实时比对，触发偏差预警；
• 支撑批次追溯与根本原因分析（RCA）。

事件驱动的协同控制

当DCS上报设备停机、工艺中断等事件时，MES可自动暂停关联工单、通知相关人员，并调整后续排程，实现计划与执行的动态对齐。

此类集成显著提升了生产过程的可控性、可追溯性与合规性，同时为能效优化、预测性维护等高级应用奠定数据基础。

集成实施的技术挑战

尽管集成价值明确，但实际落地面临多重技术障碍：

• 协议异构性：不同DCS厂商采用私有或半开放协议，需定制开发适配器；
• 安全合规要求：对DCS的写操作涉及生产安全，需严格权限控制与审计日志；
• 系统耦合风险：直接通过数据库或脚本对接，易因DCS点表变更导致集成失效；
• 运维复杂度高：传统定制开发模式依赖特定技术人员，难以持续维护。

因此，亟需一种标准化、低侵入、可配置的集成架构。

基于集成平台的解决方案

集成平台提供了一种面向制造业的系统集成中间件能力，其在MES与DCS集成场景中具备以下优势：

预置工业协议连接器

内置对OPC UA、Modbus TCP、MQTT等协议的支持，可直接对接主流系统，无需开发底层通信驱动。

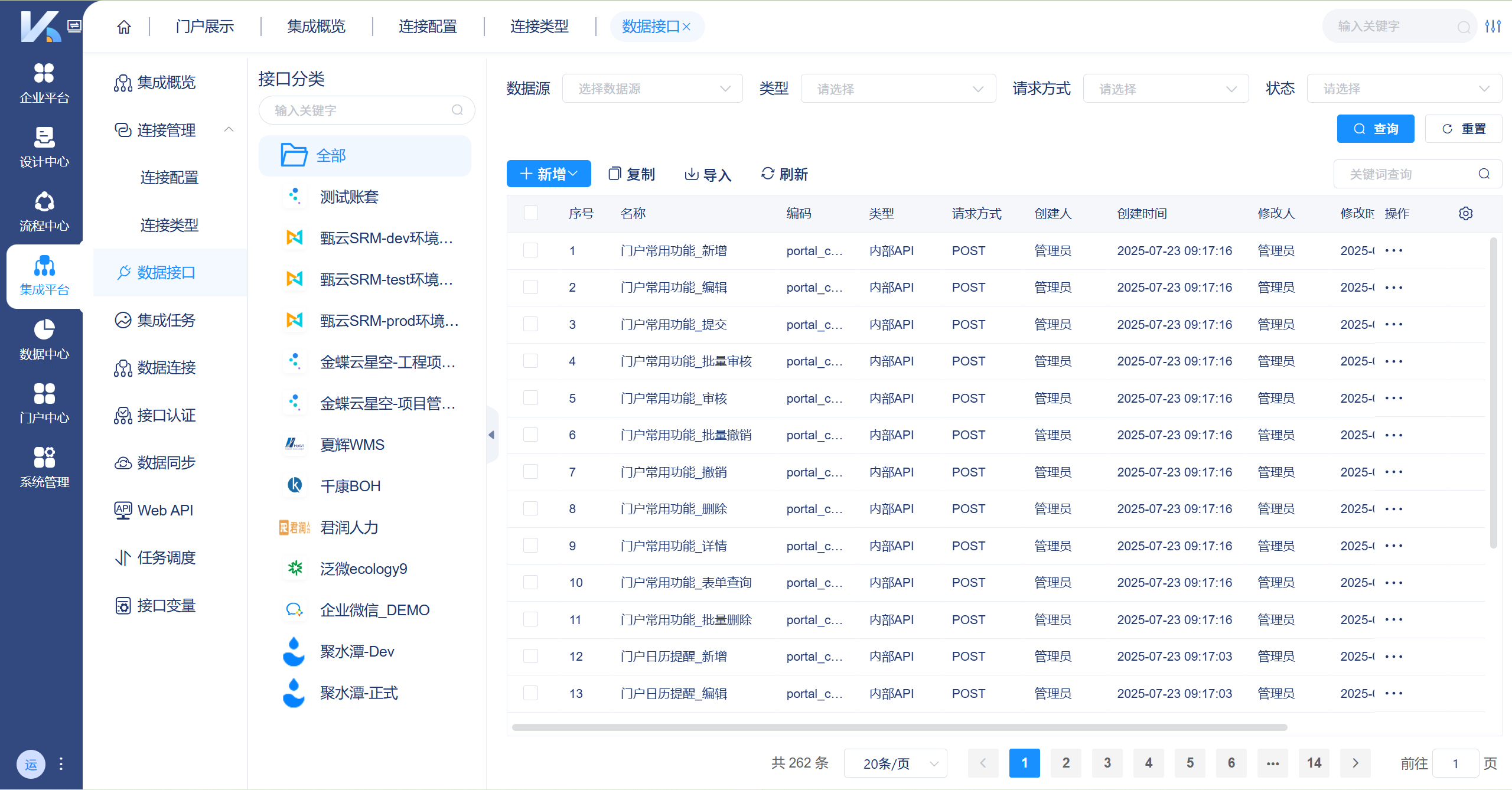

平台集成多个系统业务单据，并通过集成引擎进行推送

可视化流程编排

通过图形化界面定义集成逻辑，例如：

“当MES工单状态 = ‘已启动’ → 向DCS写入Tag: Reactor_Temp_Setpoint = 工艺参数表.目标温度” “订阅DCS Tag: Pressure_Value，每10秒推送至MES过程数据表”

业务逻辑与技术实现解耦，降低对IT编码能力的依赖。

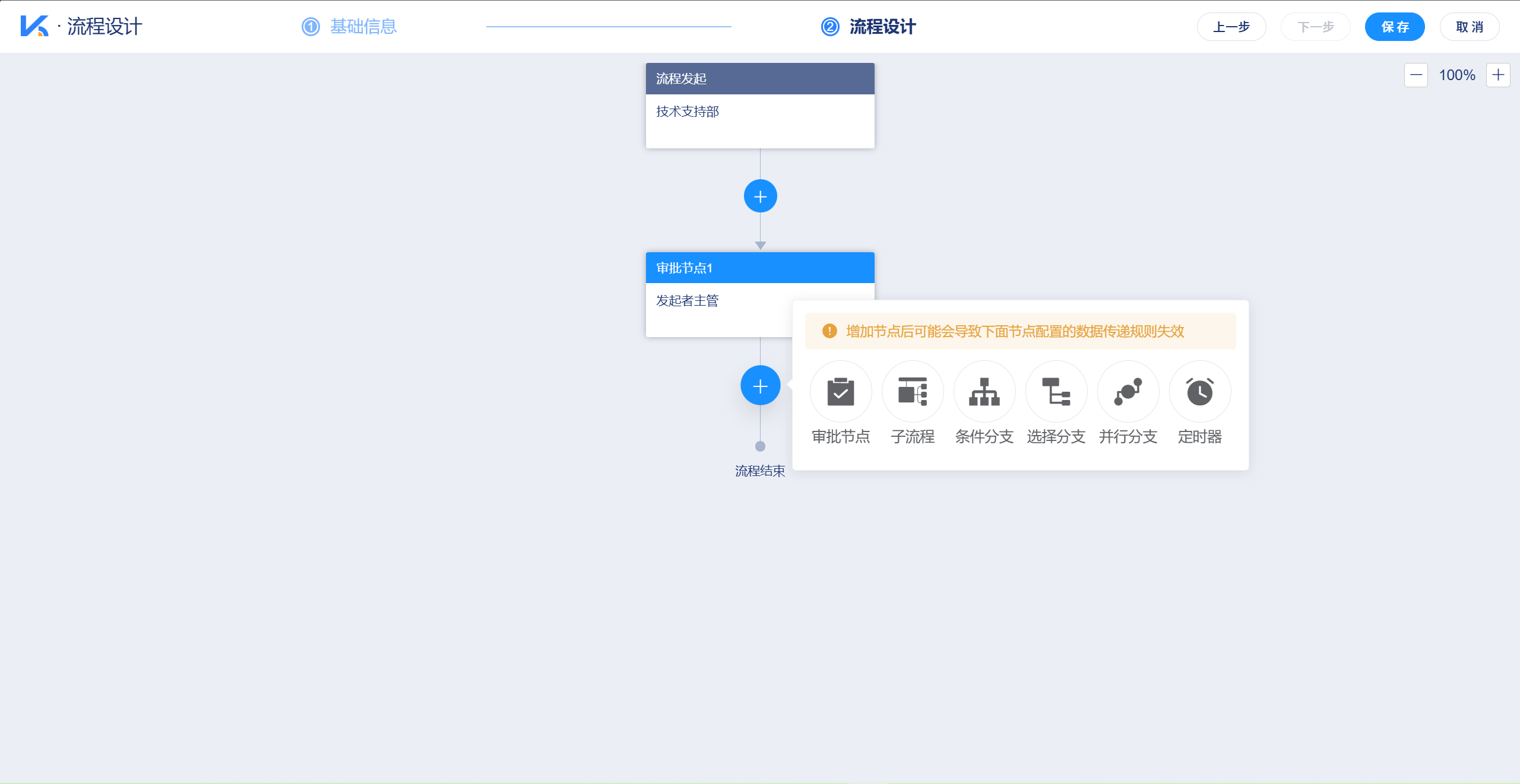

流程中心支持高度定制化流程设计，可设置多个子流程、条件分支、并行分支、定时器等，企业可以根据自身业务逻辑，轻松配置审批流程。

安全与审计机制

所有写操作需经角色权限校验，数据传输支持TLS加密，操作日志保留不少于180天，满足ISO 27001及行业合规要求。

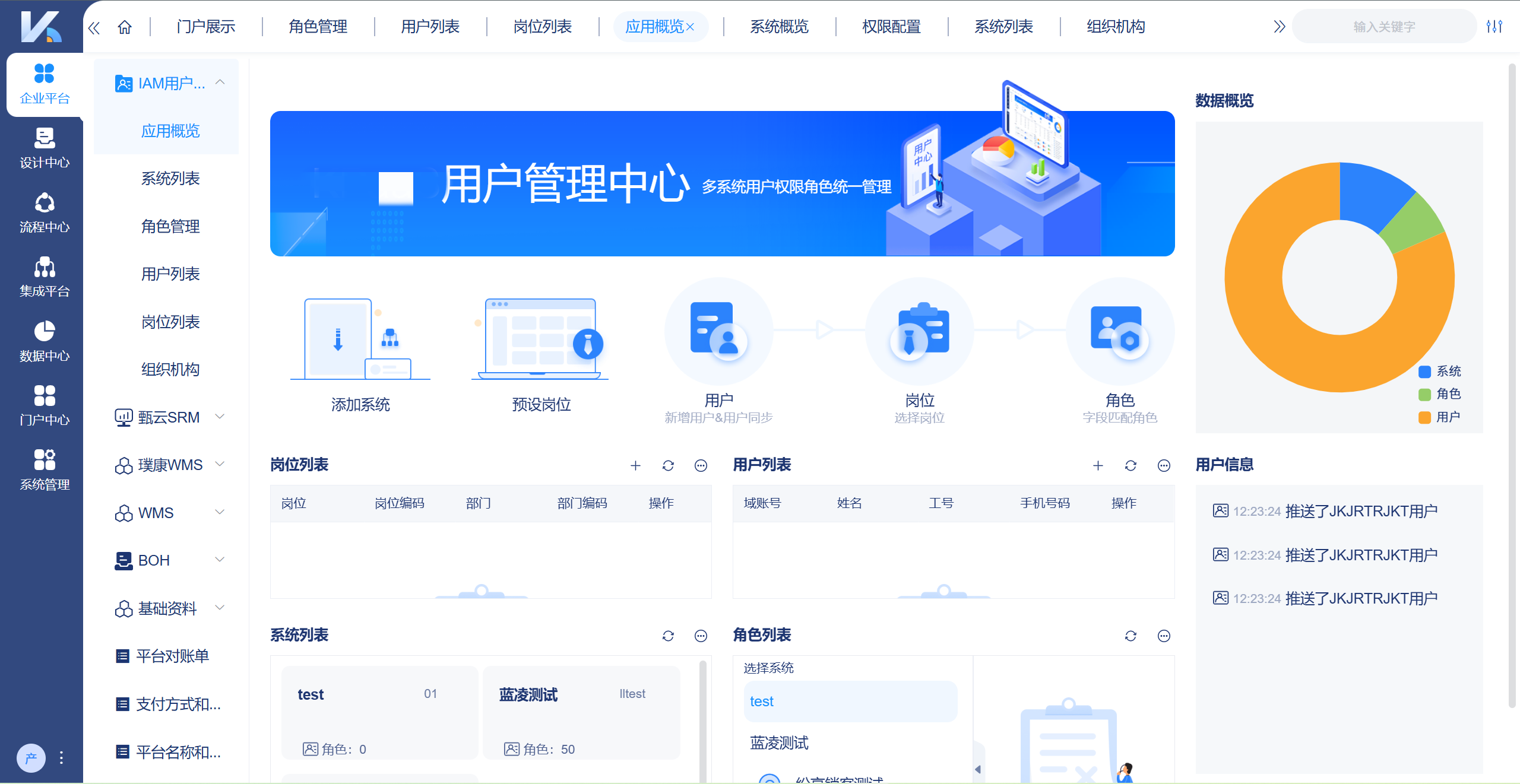

统一入口标准化权限管理，便捷管理系统、角色、岗位

可维护性与扩展性

当DCS和MES集成后，未来业务需要，还可以扩展至PLM（同步BOM变更）、WMS（联动物料消耗）等系统时，复用同一集成架构。

结语

MES与DCS的集成，本质是打通“业务指令”与“物理执行”之间的数据链路。它不仅是技术对接问题，更是制造企业实现过程透明化、控制标准化与决策数据化的关键一步。

在系统异构、协议多样、安全要求严格的工业环境中，采用具备工业协议适配能力、可视化配置能力和全链路可观测性的集成扩展平台，是当前最具可行性的实施路径。此类平台不替代现有系统，而是作为企业数字基础设施的“连接层”，支撑制造运营从局部自动化迈向全局协同化。

对于正在规划或实施MES-DCS集成的企业而言，应优先评估集成方案的标准化程度、安全合规性与长期可维护性，避免陷入“一次性项目、持续性运维”的困境。唯有如此，方能在智能制造进程中行稳致远。
