西安工业大学Energy Storage Materials：闪蒸焦耳加热1秒合成SiC！硅基负极"三效合一"突破瓶颈

硅基负极因其极高的理论比容量（约4200 mAh g⁻¹）被视为下一代锂离子电池的理想负极材料。然而，其实际应用面临三大科学挑战：充放电过程中显著的体积膨胀（>300%）导致电极结构粉化；不稳定的固体电解质界面（SEI）持续增厚，阻碍电荷传输；硅本征电导率低且锂离子扩散动力学缓慢。尽管已有纳米结构设计、表面涂层和复合改性等策略，但仍难以在规模化制备中实现导电性、界面稳定性和机械完整性的同步提升。

论文概要

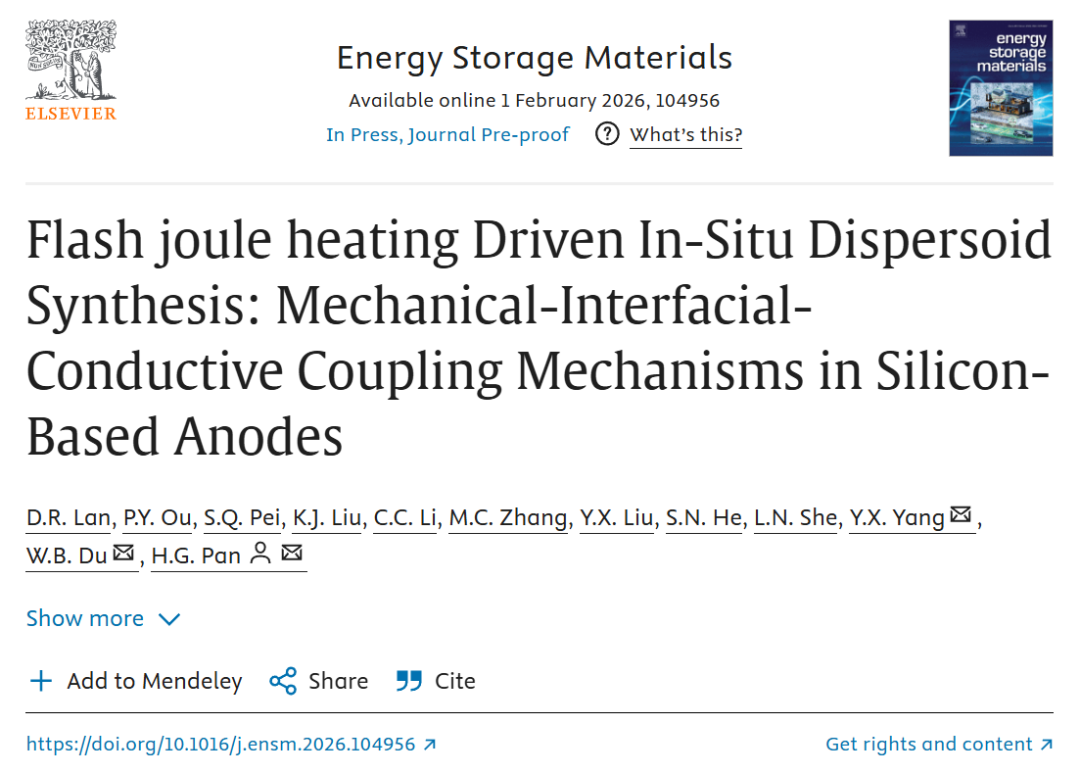

2026年02月01日，西安工业大学潘洪革、杨亚雄团队在Energy Storage Materials期刊发表题为“Flash joule heating Driven In-Situ Dispersoid Synthesis: Mechanical-Interfacial-Conductive Coupling Mechanisms in Silicon-Based Anodes”的研究论文。本研究提出了一种创新且可规模化的三步联用制备策略：首先通过真空熔炼将硅与低熔点金属（锡、铋或钇）制成均匀的前驱体合金（SiSnM），以解决纯硅导电性差、无法直接进行焦耳加热的问题；接着利用砂磨技术将合金锭粉碎并精细控制颗粒尺寸至亚微米级（0.7-1微米），以缩短离子传输路径并增大反应比表面积；最后，将前驱体粉末置于卷曲的碳纸中，施加瞬时高电流进行闪蒸焦耳加热（1秒内升温至约1000°C）。在此极端非平衡条件下，碳纸作为碳源与合金颗粒表面及近表面的硅发生快速反应，原位生成纳米级SiC并均匀分散于基体中，最终得到FH-SiSnM复合负极材料。该策略的核心在于，三步工艺环环相扣：熔炼引入导电网络骨架，砂磨优化颗粒形态与混合均匀性，而闪速加热则一步实现了SiC的原位合成、缺陷工程以及颗粒表面的瞬时熔融致密化。系统性表征证实，此方法成功构建了“金属相-SiC-硅”三相协同增强的复合结构，同步攻克了硅基负极的导电性差、SEI不稳定和体积膨胀大三大瓶颈。

图文解读

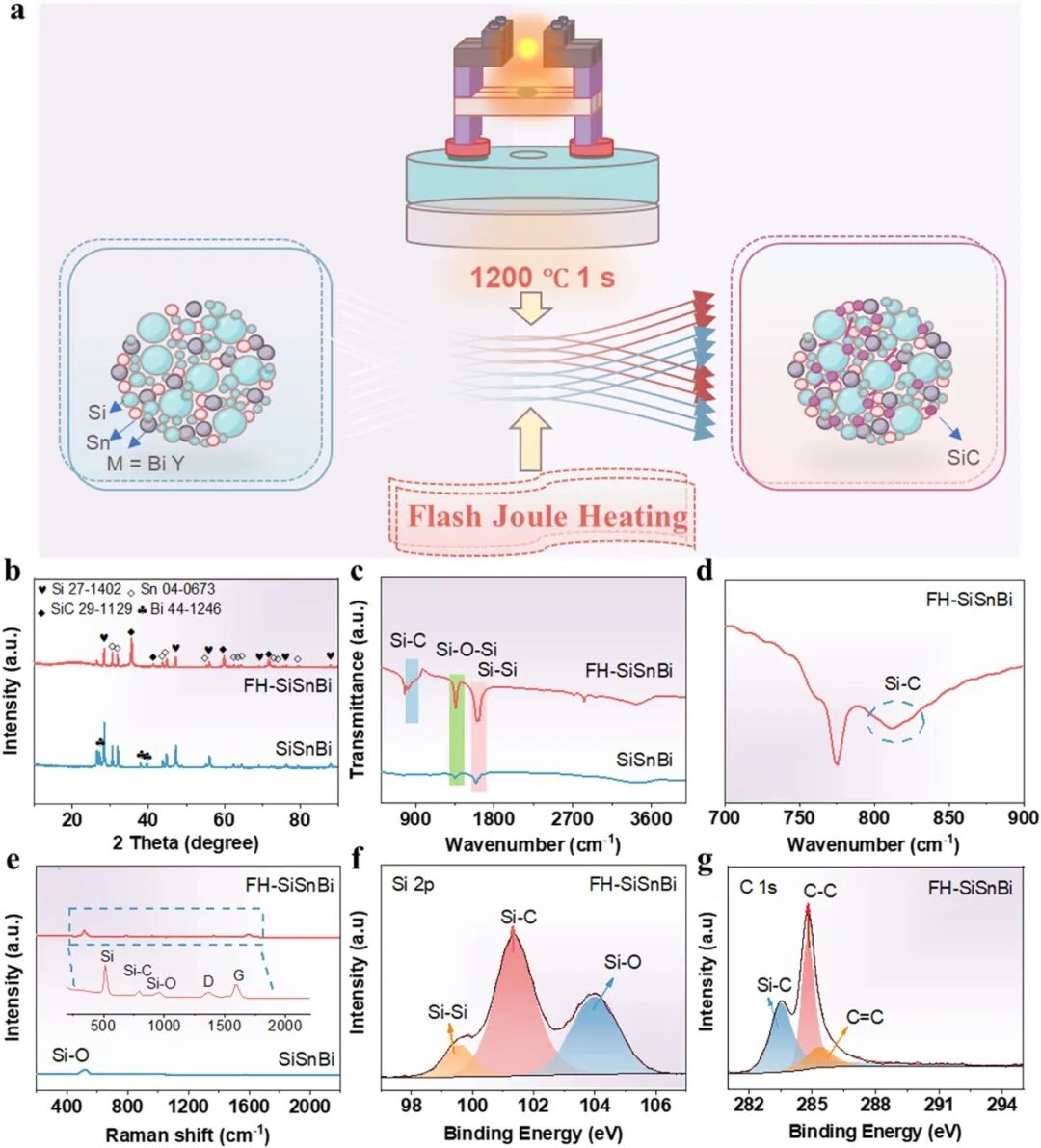

图1：FH-SiSnBi的合成路径与物相表征

通过XRD图谱（图1b）确认了Si晶体衍射峰及SiC特征峰（JCPDS 29-1129），证实闪速焦耳加热过程中碳纸作为碳源参与反应，在SiSnBi颗粒表面及近表面原位生成SiC。FT-IR与Raman光谱（图1c–e）进一步揭示Si–C键的形成，XPS中Si 2p与C 1s谱（图1f–g）显示SiC键合峰（101.5 eV），表明SiC以纳米相形式富集于颗粒界面。

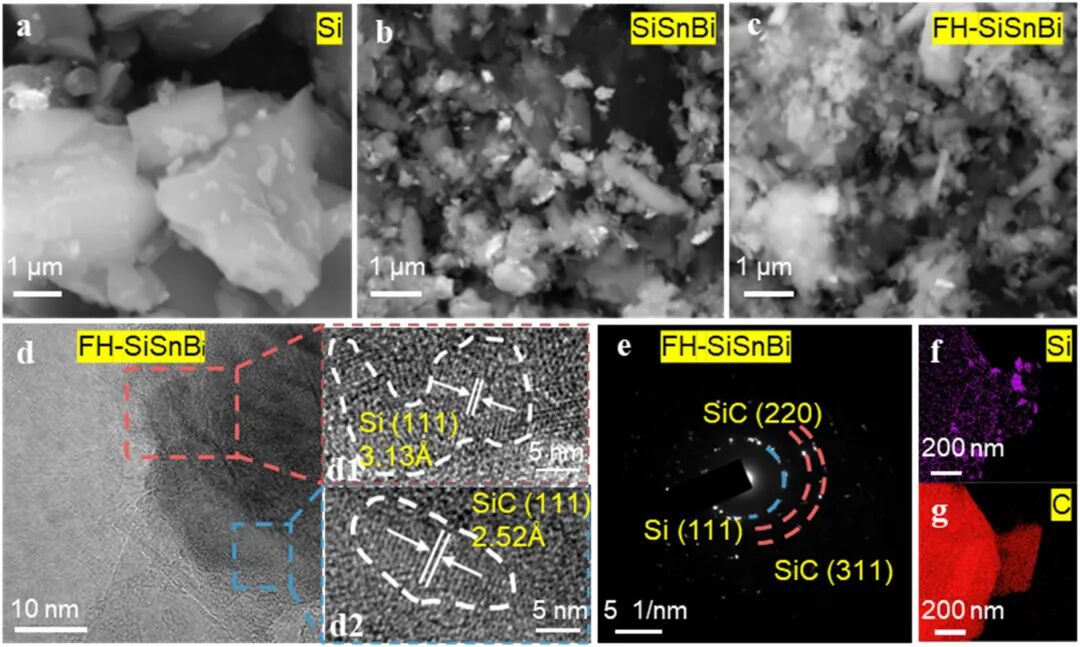

图2：FH-SiSnBi的微观结构与元素分布

SEM与TEM图像（图2a–d）显示材料具有层状结构，Si纳米晶（6–15 nm）嵌入非晶基体中，界面处分布2–5 nm的SiC纳米晶。SAED图谱（图2e）确认了Si（111）与SiC（220、311）晶面的存在。EDS mapping（图2f–g）显示Si与C共定位，但C分布更为弥散，符合SiC作为纳米分散增强相的结构模型。

图3：Si基负极的电化学性能对比

FH-SiSnBi在0.1–1.5 V电压窗口下展现出典型的Si、Sn、Bi氧化还原峰（图3a），首圈可逆容量达2612.97 mAh g⁻¹（图3b）。在不对称充放电测试中（0.75 A g⁻¹放电/1.5 A g⁻¹充电），100次循环后容量保持率93.4%（图3c）。倍率性能测试（图3d）显示即使在高电流密度15 A g⁻¹下仍保有504.62 mAh g⁻¹容量。长循环测试（图3e）中400次循环后容量保持1364.24 mAh g⁻¹。全电池（图3f–g）与全固态电池（图3h–i）亦表现出高容量与良好循环稳定性。

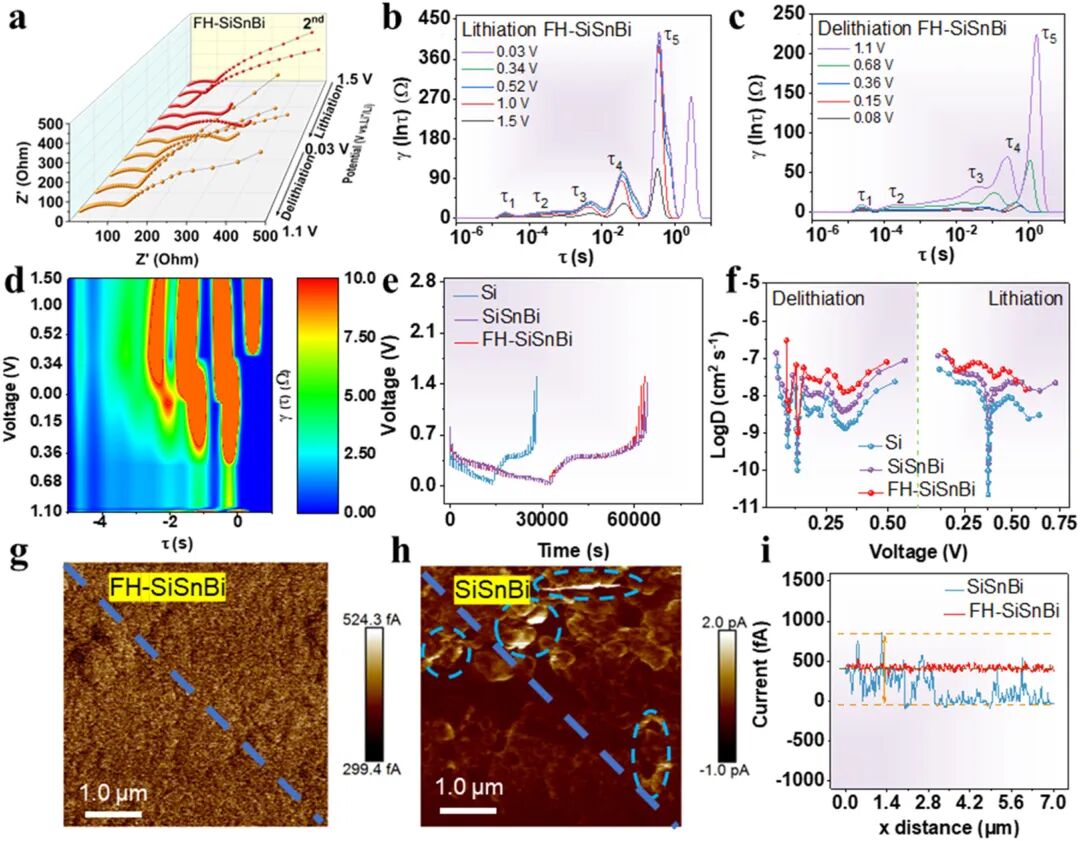

图4：电荷传输动力学机理研究

通过原位EIS与DRT分析（图4a–d）揭示FH-SiSnBi在循环中电荷转移电阻（Rct）显著降低且更稳定。GITT测试（图4e–f）计算得出FH-SiSnBi具有更高的锂离子扩散系数（DLi⁺）。PeakForce TUNA电流分布图（图4g–i）显示FH-SiSnBi电极表面电流分布均匀，无局部浓差极化，表明SiC构建了连续导电网络。

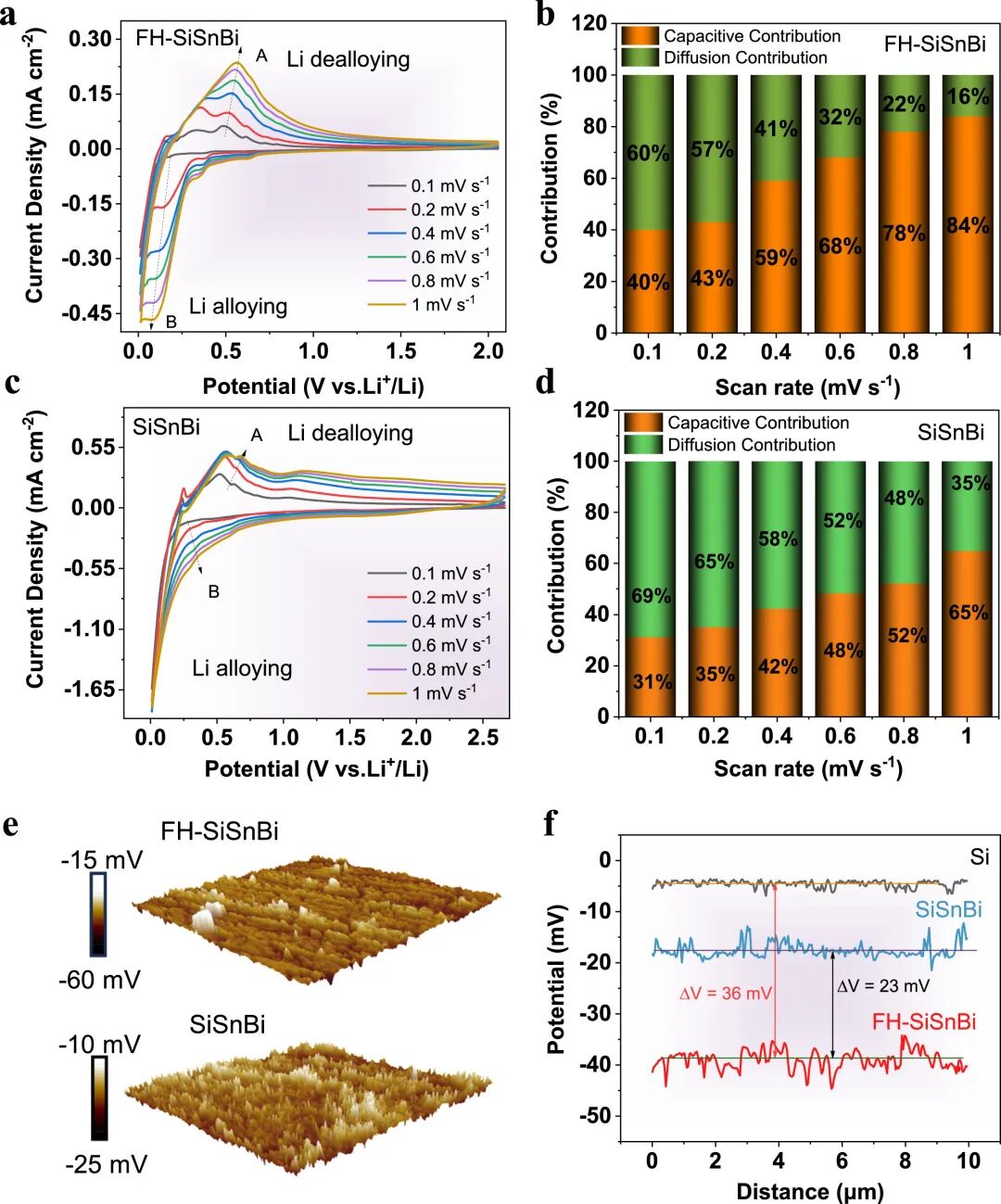

图5：表面状态与赝电容行为分析

不同扫速CV曲线（图5a）计算得到b值介于0.76–0.84，表明FH-SiSnBi的储锂机制为扩散与赝电容混合控制。赝电容贡献比例随扫速升高增至84%（图5b），显著高于SiSnBi（64.8%）。EFM与Zeta电位测试（图5e–f）显示FH-SiSnBi表面电势降低，电子给予能力增强，有利于电荷均匀传输。

图6：SEI组成与界面化学状态深度剖析

XPS深度剖面（图6d–f）显示循环后电极表面富含LiF、Li₂CO₃等组分，随刻蚀加深Si–C键信号增强，证实体相中SiC稳定存在。TOF-SIMS（图6g）进一步确认SEI内层以LiF为主，外层含有机组分，形成稳定的有机‑无机杂化SEI结构。

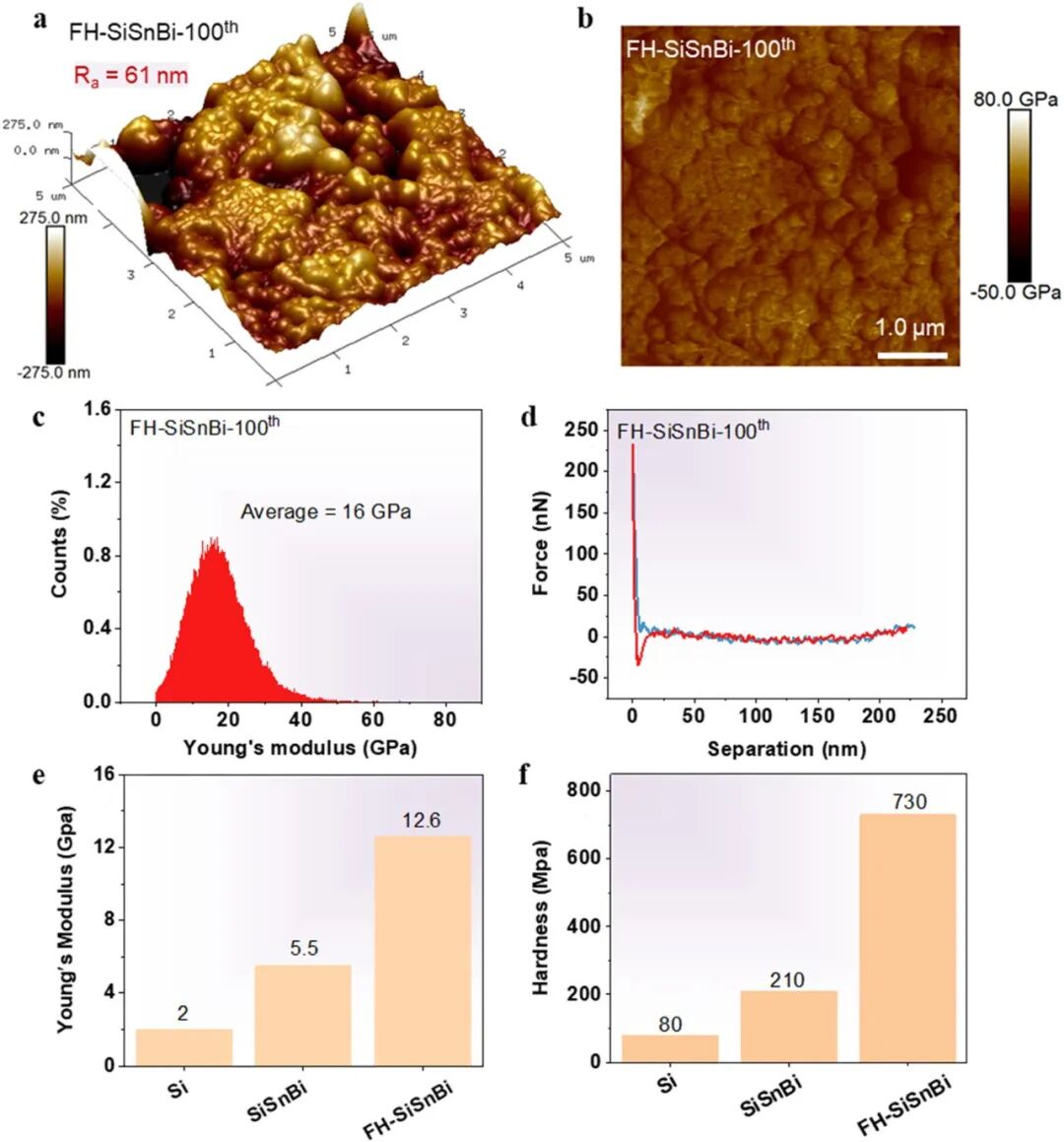

图7：循环后电极的机械性能表征

AFM测试（图7a–d）显示FH-SiSnBi循环后表面粗糙度降低（164 nm → 61 nm），杨氏模量保持16 GPa。纳米压痕测试（图7e–f）表明FH-SiSnBi的弹性模量（12.6 GPa）与硬度（730 MPa）显著高于纯Si，证实SiC的弥散增强效应。

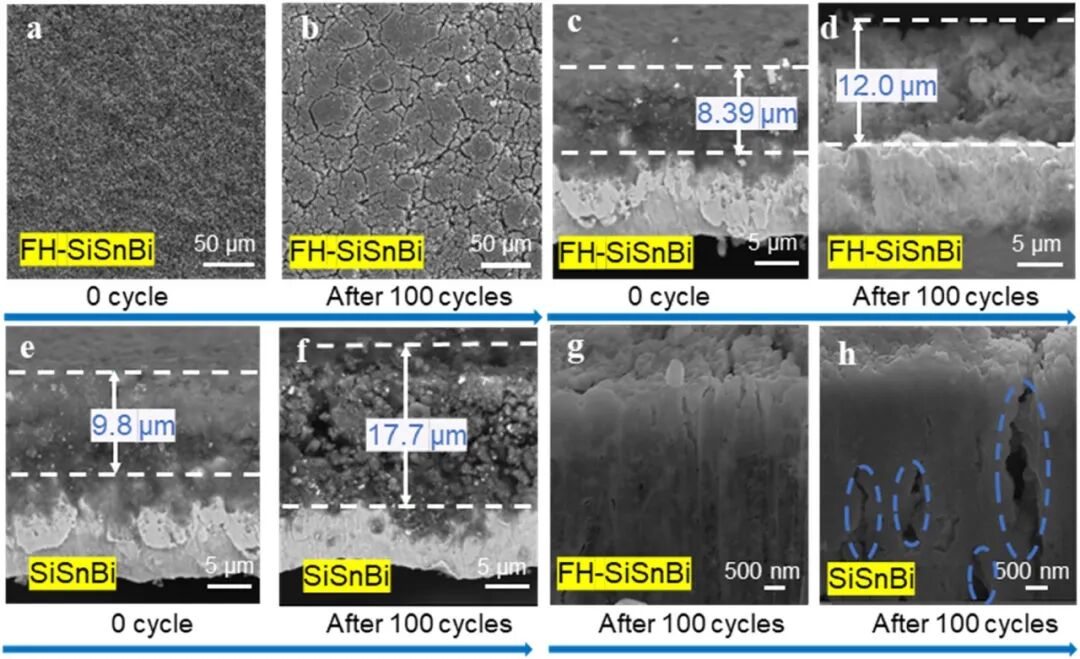

图8：循环前后电极形貌与体积变化对比

SEM图像（图8a–h）显示FH-SiSnBi循环后仅出现微裂纹，而Si与SiSnBi则发生严重褶皱与开裂。截面分析表明FH-SiSnBi的体积膨胀率仅为143%，远低于Si（308%）与SiSnBi（181%）。FIB‑SEM进一步证实FH-SiSnBi中裂纹数量显著减少。

总结展望

总之，本研究通过真空熔炼‑砂磨‑闪蒸焦耳加热联用策略，在硅基合金中原位合成均匀分散的SiC纳米相，构建了“金属相‑SiC‑硅基体”三重协同增强体系。机制上，SiC作为导电“焊接点”形成三维连续电子/离子传输网络，其表面电场诱导电子富集促进赝电容行为，同时SiC的高硬度与弥散分布有效缓冲体积应力并提升电极机械完整性。性能方面，FH-SiSnBi在半电池、全电池及全固态电池中均表现出高容量、优异倍率性能与长循环稳定性（全固态电池150次循环容量保持81.1%）。该工作为同步解决硅基负极的导电、界面与体积膨胀难题提供了新思路，具有规模化生产潜力。未来可探索连续化制备工艺、SiC尺寸与分布的精确调控，以及该策略在厚电极与低温电池中的应用。
