I2C、SPI、CAN、串口通信详细对比

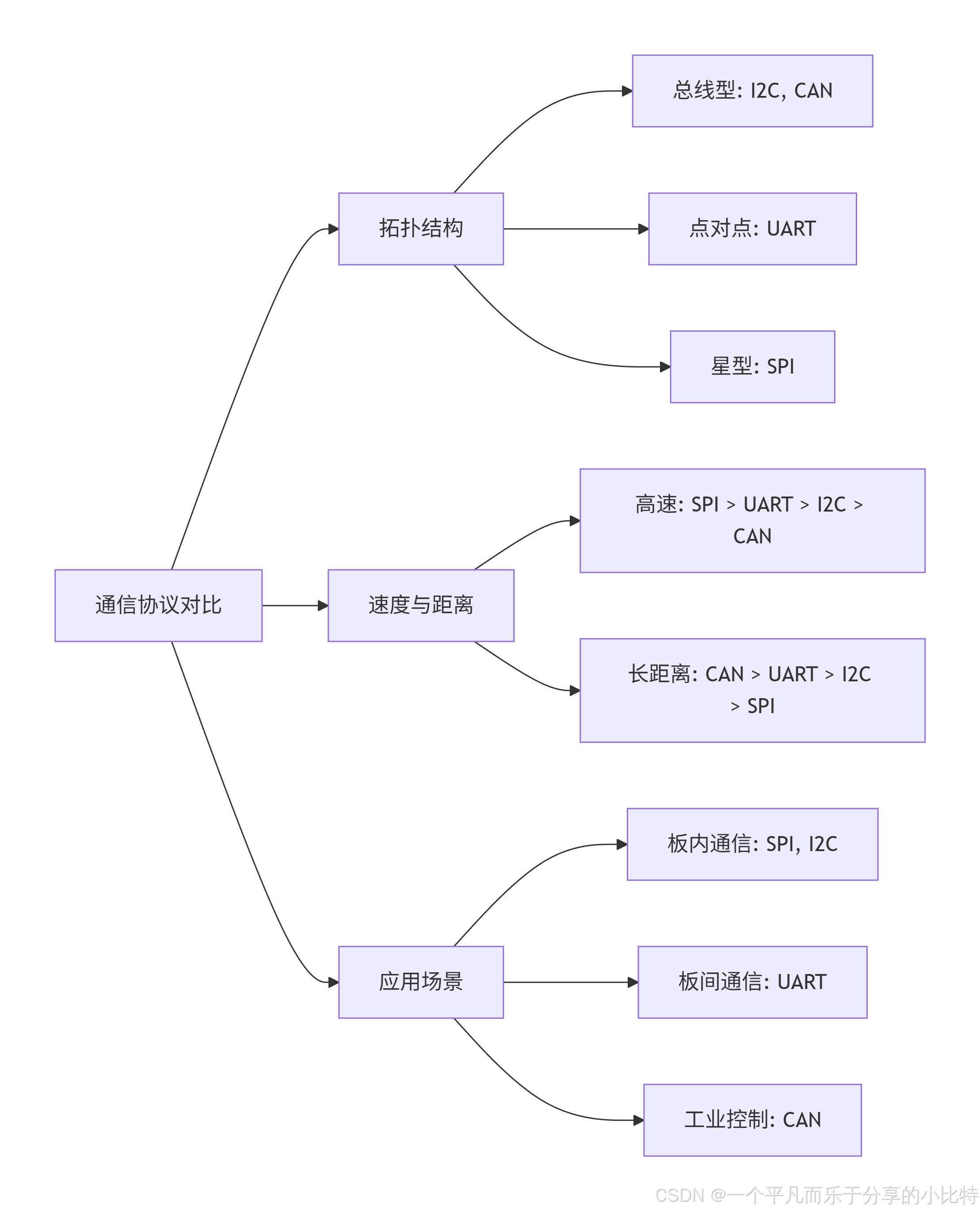

一、核心特性对比图

在这里插入图片描述

二、详细对比表格

三、场景化理解

场景1：家庭派对比喻

• I2C：像是一个小型讨论会，主持人(主设备)点名提问，其他人(从设备)轮流回答
• SPI：像是老师讲课，老师(主设备)一直说话，学生(从设备)可以同时做笔记
• CAN：像是辩论赛，谁想发言都可以，但有规则避免同时说话
• UART：像是两个人打电话，双方都可以说话，但要轮流说清楚

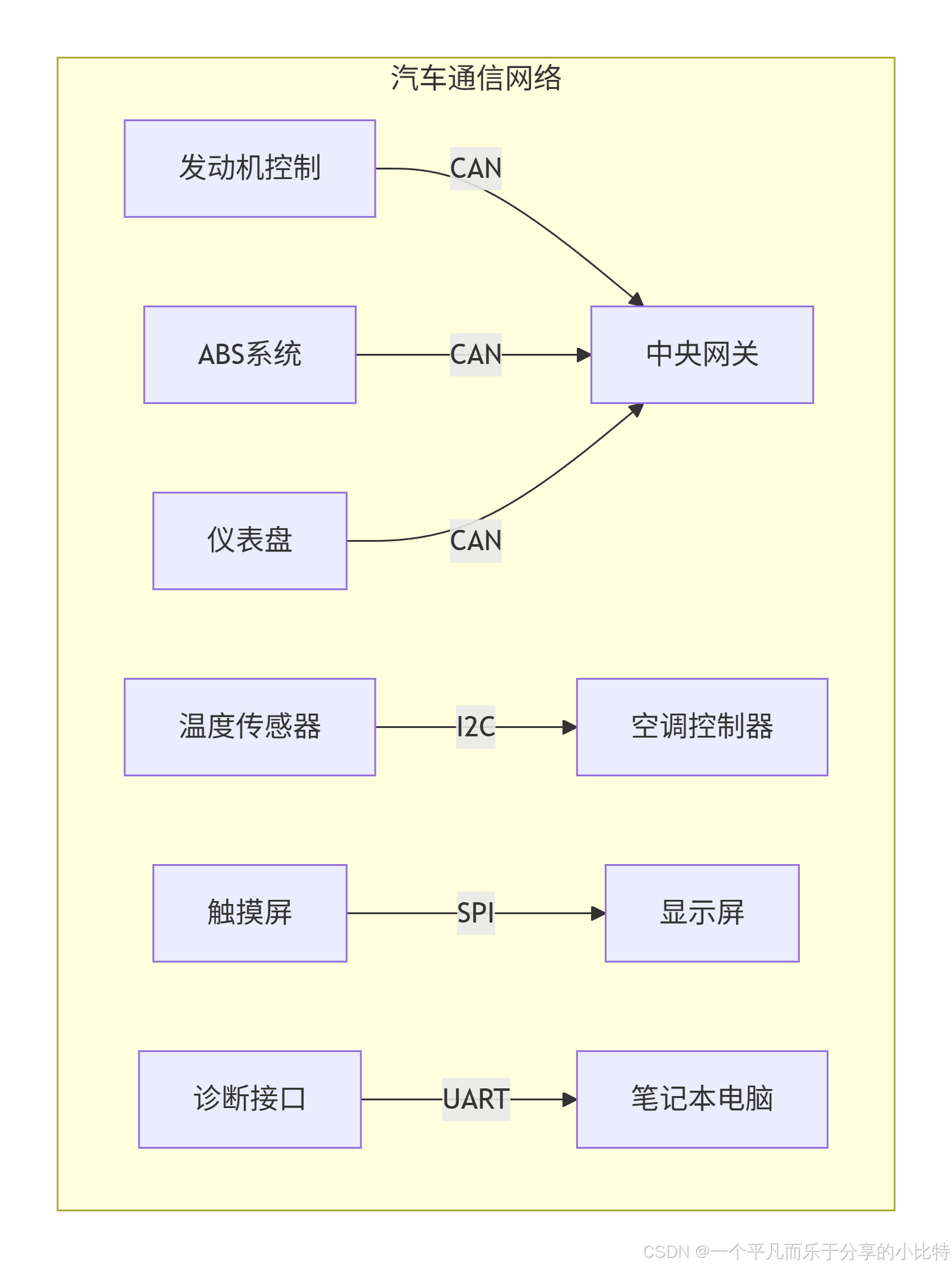

场景2：汽车电子系统

在这里插入图片描述

四、选择指南

何时选择哪种协议？

1. 选择I2C当：
   • 需要连接多个低速设备(传感器、IO扩展)
   • 引脚数量受限
   • 通信距离短(同一电路板)
   • 示例：连接温度传感器、实时时钟、EEPROM
2. 选择SPI当：
   • 需要高速数据传输
   • 连接少量设备(通常<10)
   • 需要全双工通信
   • 示例：SD卡、TFT显示屏、FLASH存储器
3. 选择CAN当：
   • 工业环境或汽车应用
   • 需要长距离可靠通信
   • 网络中有多个主设备
   • 示例：汽车ECU通信、工业自动化
4. 选择UART当：
   • 简单的点对点通信
   • 调试和日志输出
   • 设备间简单数据交换
   • 示例：GPS模块、蓝牙模块、调试控制台

五、实战示例对比

假设我们要设计一个智能家居控制器：

智能家居系统：
1. 读取5个温度传感器 → 选择I2C(设备多、速度要求低)
2. 驱动高分辨率OLED屏幕 → 选择SPI(高速、数据量大)
3. 与楼宇控制系统通信 → 选择CAN(距离远、抗干扰)
4. 连接调试电脑 → 选择UART(简单、通用)

六、关键差异总结

七、常见误区澄清

1. “SPI比I2C快” → 大多数情况下正确，但高速I2C也可达5Mbps
2. “UART只能点对点” → 可通过RS485扩展为多设备网络
3. “CAN很复杂” → 硬件复杂，但软件API通常很友好
4. “I2C需要上拉电阻” → 正确，这是必须的硬件要求

八、趋势与发展

• I2C：向更高速度发展(I3C协议)
• SPI：Quad/Octal SPI提升存储接口速度
• CAN：CAN FD提供更高带宽
• UART：被USB替代，但在嵌入式领域仍不可替代

每种协议都有其“甜蜜点”，正确选择的关键是理解项目需求：距离、速度、设备数量、可靠性和成本。在实际项目中，经常需要组合使用多种协议以达到最佳效果。
