UCOS-III笔记（九）

事件标志组

本质：事件标志是一个用于指示事件是否发生的比特位。事件标志组由多个事件标志组成的，可以简单的理解事件标志组，就是一个整数。

事件标志组的特点：

它的每一个位表示一个事件（最多可以表示32个事件标志）
每一位事件的含义，由用户自己决定，如：bit0表示按键是否按下，bit1表示是否接受到消息 … …（这些位的值为1：表示事件发生了；值为0：表示事件未发生）
任意任务或中断都可以写这些位，但读这些位只能由任务
可以等待某一位成立，或者等待多位同时成立

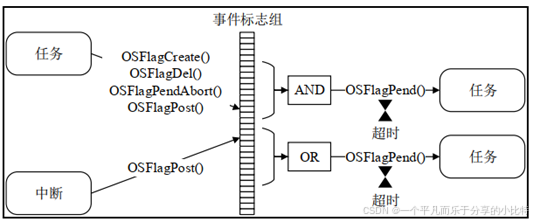

事件标志组逻辑关系图：

可以等待某一位成立，或者等待多位同时成立
任意任务或中断都可以写这些位，但读这些位只能由任务
支持读取阻塞

使用事件标志组流程：创建事件标志组–>设置事件标志–> 获取事件标志

函数	描述
OSFlagCreate()	创建一个事件标志组
OSFlagDel()	删除一个事件标志组
OSFlagPend()	等待事件标志组中的事件
OSFlagPendAbort()	终止挂起等待事件标志组中的事件
OSFlagPendGetFlagRdy()	获取任务等待到的事件
OSFlagPost()	设置事件标志组中的事件

OSFlagCreate()：用于创建一个事件标志组

void  OSFlagCreate ( OS_FLAG_GRP*	p_grp,     //指向事件标志组结构体的指针
				 	 CPU_CHAR*		p_name,	   //指向作为事件标志组名的 ASCII 字符串的指针
					 OS_FLAGS   	flags, 	   //事件标志组的初始值
				 	 OS_ERR*		p_err	   //指向接收错误代码变量的指针
                   )

OSFlagPost()：用于设置事件标志组中的事件

OS_FLAGS OSFlagPost ( OS_FLAG_GRP*	 p_grp,     //指向事件标志组结构体的指针
                      OS_FLAGS     	 flags,		//设置事件指定位清0或置1
				  	  OS_OPT      	 opt,       //函数操作选项：OS_OPT_POST_FLAG_SET 或 OS_OPT_POST_FLAG_CLR
				  	  OS_ERR*		 p_err		//指向接收错误代码变量的指针
                    )//OS_FLAGS 类型返回值  事件标志组更新后的事件标志值

OSFlagPend()：用于等待事件标志组中的事件

OS_FLAGS OSFlagPend( OS_FLAG_GRP* 	p_grp,		//指向事件标志组结构体的指针
                     OS_FLAGS 		flags,		//等待的事件标志
                     OS_TICK 		timeout,	//任务挂起等待事件标志的最大允许时间
                     OS_OPT 		opt,		//函数操作选项
                     CPU_TS* 		p_ts,		//指向接收等待到事件时的时间戳的变量的指针
                     OS_ERR* 		p_err 		//指向接收错误代码变量的指针
                   ) //OS_FLAGS 类型返回值  任务实际等待到的事件标志，如果没有任何标志准备就绪，则为 0

opt	描述
OS_OPT_PEND_FLAG_CLR_ALL	等待“flags”中的所有指定位被清0
OS_OPT_PEND_FLAG_CLR_ANY	等待“flags”中的任意指定位被清0
OS_OPT_PEND_FLAG_SET_ALL	等待“flags”中的所有指定位被置1
OS_OPT_PEND_FLAG_SET_ANY	等待“flags”中的任意指定位被置1
