特殊传感器芯片测试:谷易异层高阶分层SMD3pin传感器芯片测试座socket

传感器芯片正朝着“更小体积、更多参数、更高集成”的方向迭代，谷易电子聚焦这类特殊结构传感器的测试痛点，以定制化SMD3pin芯片测试座socket为行业提供关键支撑。

异层高阶分层SMD3pin传感器芯片测试座socket

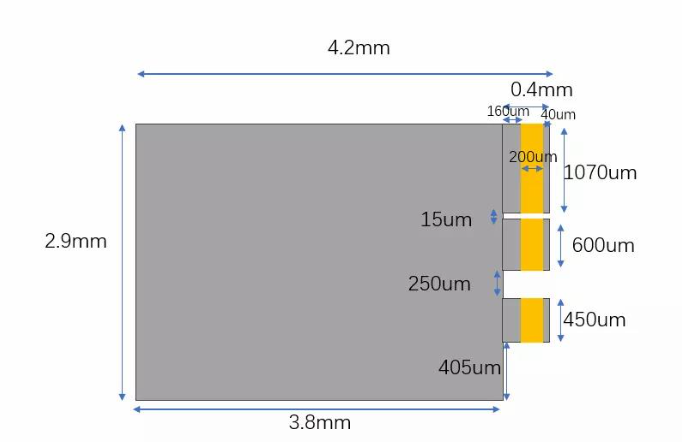

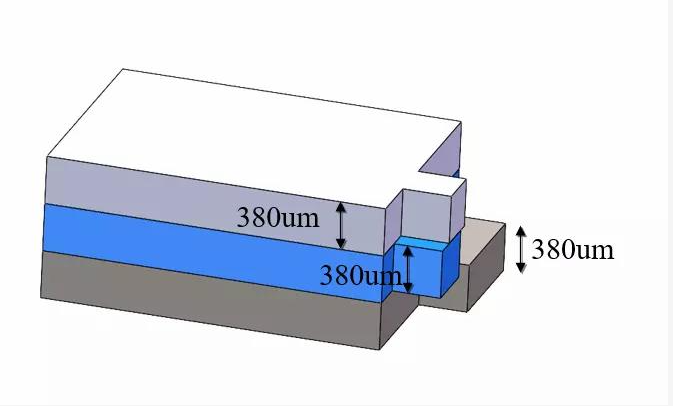

一、特殊结构类型：异层高阶分层式设计 这款SMD3pin传感器芯片采用垂直堆叠式异层结构，整体外形尺寸仅为4.2mm×2.9mm×1.14mm，在微型化封装内集成了多层功能薄膜（如敏感层、绝缘层、电极层），不同颜色的分层对应不同的功能模块，实现多参数检测的空间复用。 其核心结构特殊性体现在两点：

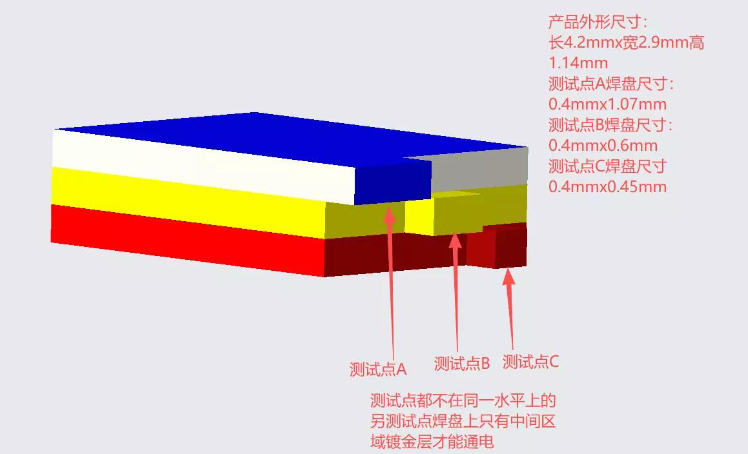

1. 测试点异层分布：测试点A、B、C并非处于同一水平平面，而是分别位于不同高度的功能层上，焊盘尺寸也呈现差异化设计（A：0.4mm×1.07mm、B：0.4mm×0.6mm、C：0.4mm×0.45mm），这种设计是为了避免不同参数检测电路之间的电磁干扰，提升信号精度。

2. 镀金层区域限定通电：仅测试点焊盘的中间区域镀金层具备导电能力，边缘区域无导通功能，对后续测试的接触精度提出了极高要求。 这种异层高阶分层结构打破了传统平面式传感器的设计局限，在极小体积内实现了多物理量（如温度、应力、电化学信号）的同步检测，是高端微型传感器的典型技术路径。

异层高阶分层SMD3pin传感器芯片测试座socket

二、测试挑战与谷易电子测试座socket的核心价值 这类特殊结构的芯片在量产测试中面临三大核心痛点：

异层接触适配难：

不同高度的测试点需要探针具备差异化行程，普通测试座的平面探针无法同时精准接触所有异层焊盘。

微小焊盘定位准度低：

最小焊盘仅0.4mm×0.45mm，且仅中间镀金层导电，若探针接触偏移至边缘非镀金区域，会直接导致测试失效。

批量测试稳定性弱：

高频次测试中，探针的磨损、形变易引发接触不良，而芯片分层结构的脆弱性也对测试座的机械兼容性提出严苛要求。 谷易电子针对SMD3pin异层传感器芯片定制的测试座socket，从三大维度破解痛点：

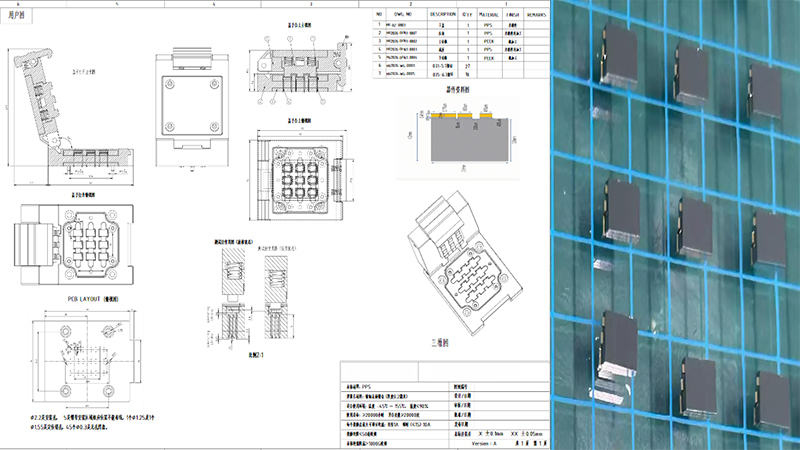

1.定制化弹性探针阵列：针对不同高度的测试点A/B/C，设计差异化行程的弹性探针，探针头部精准匹配各焊盘的尺寸与镀金区域，确保仅接触中间导电层，避免边缘无效接触。

1. 高精度定位结构：采用陶瓷定位基座与自适应卡扣设计，将芯片定位公差控制在±0.02mm以内，彻底解决异层芯片的偏移风险，保障每一次测试的接触可靠性。

2. 高耐用性工程设计：探针采用镀金铍铜材质，具备10万次以上的插拔寿命，测试座整体耐高温、抗形变，适配工业级批量测试场景，有效提升芯片良率与测试效率。 通过谷易电子测试座的赋能，原本依赖手工探针或通用测试座的低效测试模式被彻底革新，为这类高端传感器的规模化量产筑牢了基础。

异层高阶分层SMD3pin传感器芯片测试座socket

三、典型适用场景 凭借异层高阶分层结构的微型化、多参数优势，这款SMD3pin传感器芯片在三大领域具备核心竞争力：

1. 智能穿戴与医疗健康：可集成于智能手环、贴片式监护仪中，同步检测体温、心率、皮肤电导率等多生理参数，异层结构避免了信号串扰，提升了检测精度；谷易电子测试座则保障了这类高可靠性医疗级传感器的量产测试需求。

2.工业物联网节点：在工业设备的微型监测模块中，实现环境温湿度、振动应力的同步采集，小体积特性可嵌入设备缝隙，分层设计适配复杂工业场景的抗干扰需求。

3.智能家居与消费电子：作为微型传感单元应用于智能门锁、环境监测面板中，多参数检测能力让设备具备更丰富的感知维度，而谷易电子的测试座技术则加速了这类消费级传感器的上市周期。

异层高阶分层SMD3pin传感器芯片测试座socket

四、异层高阶分层SMD3pin传感器芯片代表了微型传感技术的前沿方向，其结构特殊性既带来了性能突破，也催生了测试环节的专业需求。谷易电子以定制化SMD3pin芯片测试座socket为核心解决方案，不仅攻克了异层接触、微小焊盘定位等行业痛点，更助力这类高端传感器在医疗、工业、消费等场景的规模化落地，为物联网时代的“万物感知”提供了坚实的技术支撑。
