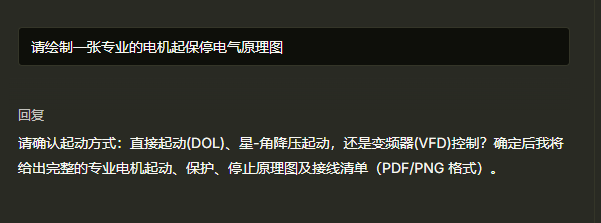

OpenCode画电气原理图，如何？

下面给出基于直接起动（DOL）的专业电机起动、保护、停止原理及接线要点。若你需要，我也可以把它整理成正式的 PDF/PNG 原理图和一份接线清单（BoM）并导出下载链接。

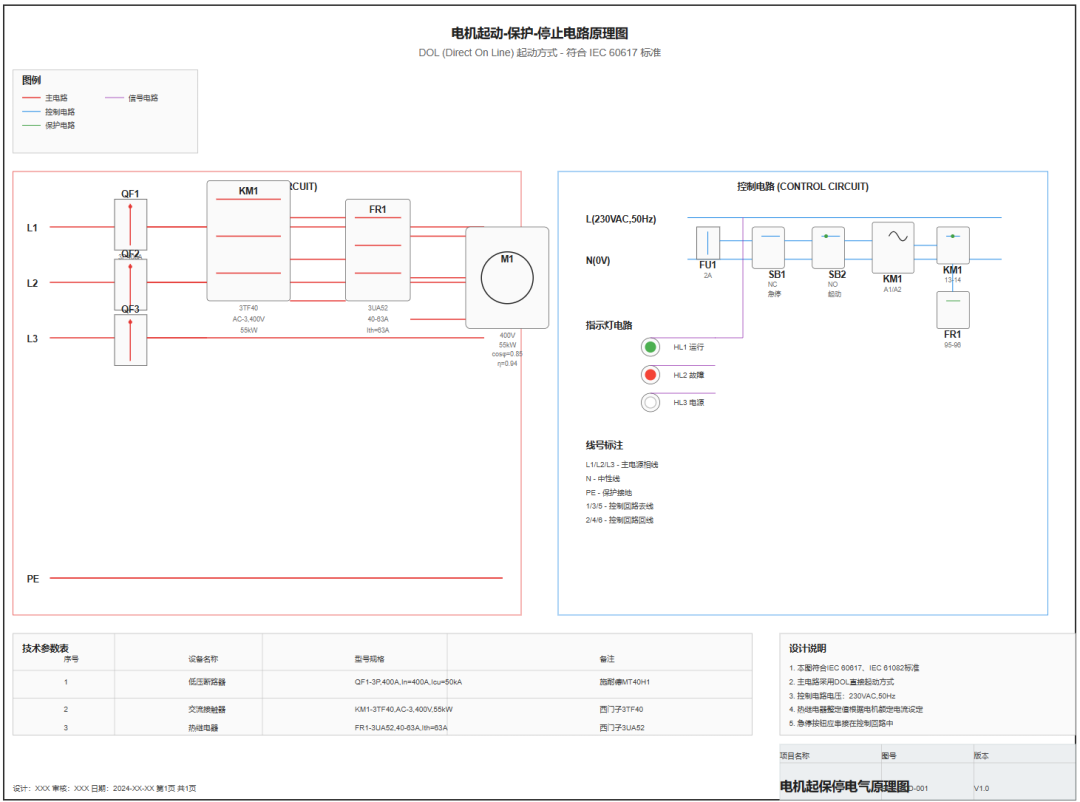

一、系统概述（DOL 起动方式）
对象：三相感应电动机，直接接入三相电源，无变频器等中间设备，常用于对启动冲击容许度较高的场景。
保护与启动元件：
三相过载保护（热继电器/过载继电器 OL，三极）；
三相起动器（接触器 K1，3P，线圈触点额定与控制电压匹配）；
主电路保险/断路保护（F1-F3，或 MCCB）；
控制回路：起动按钮 Start（NO）、停止按钮 Stop（NC）以及起动保持触点（K1 的辅助常开触点）实现“起动后保持”的工作特性；
选配：急停按钮、故障指示灯、旁路/隔离开关等。

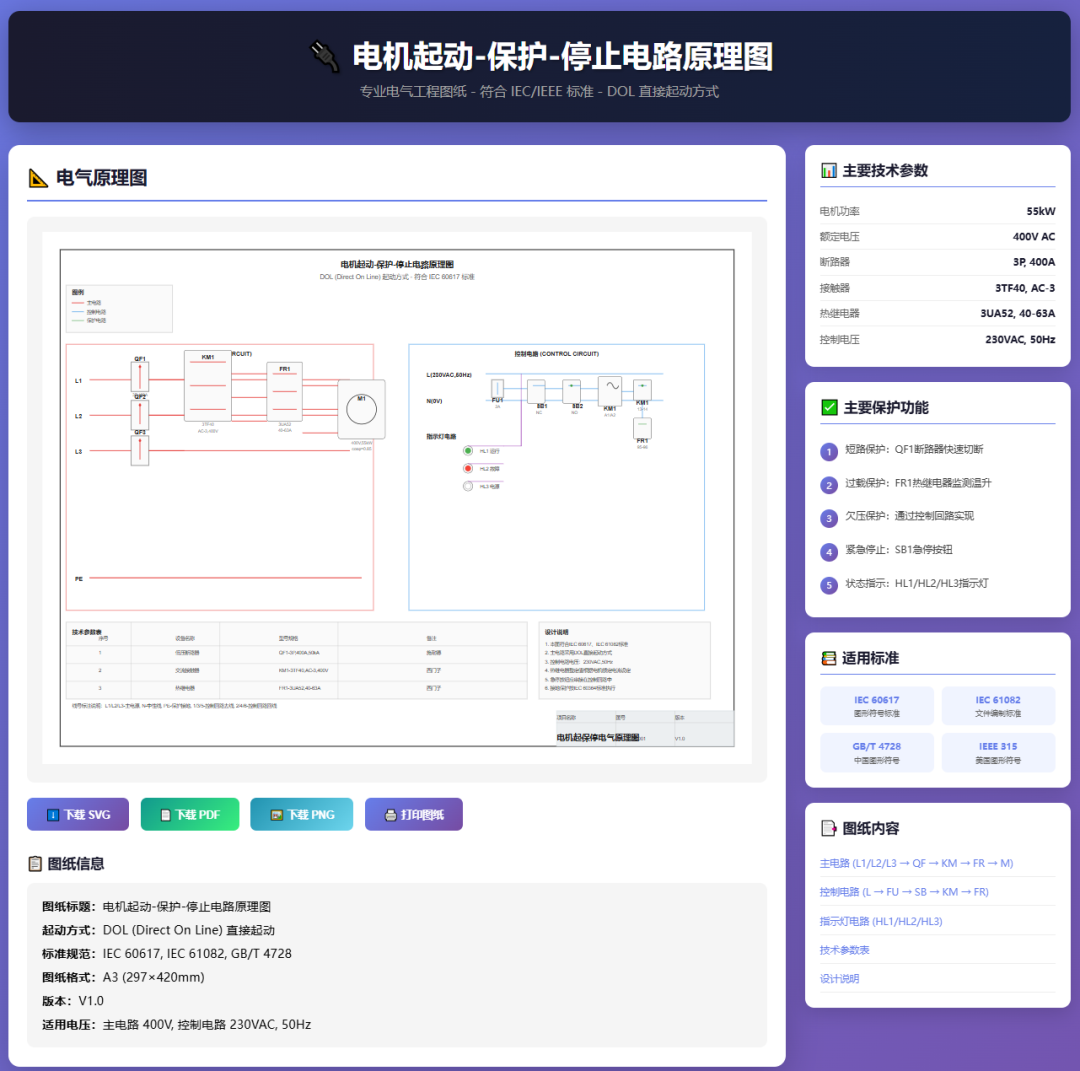

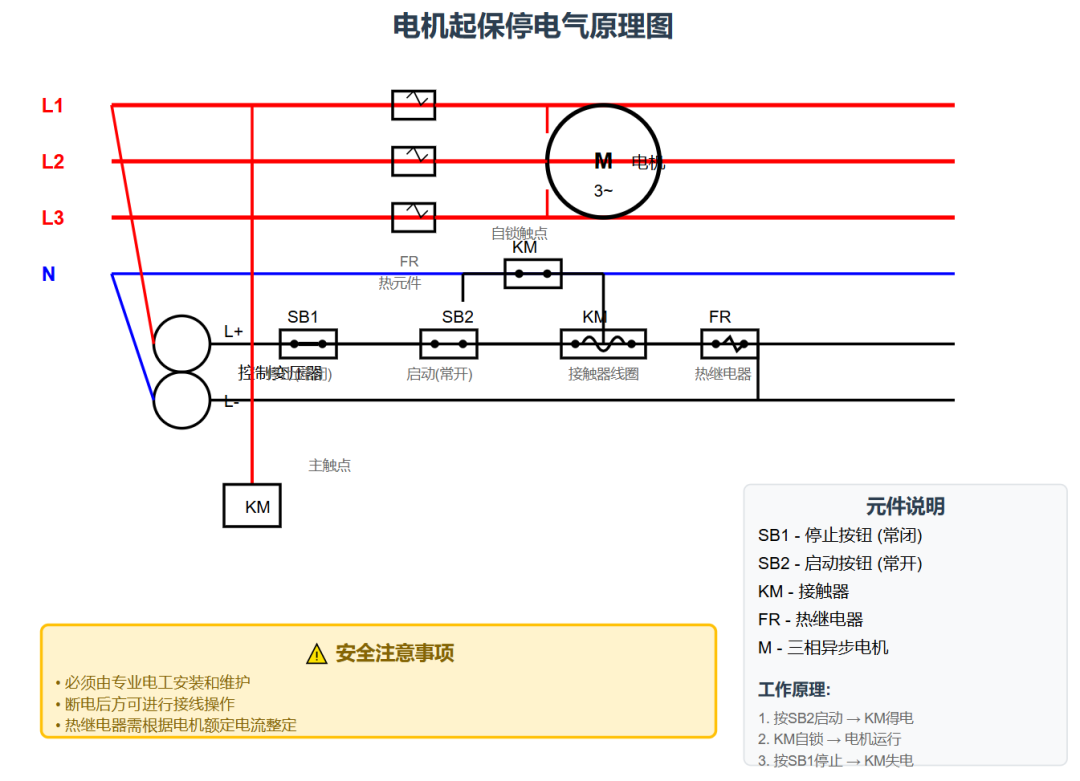

二、原理图要点（文字版，便于后续画图）
主电路（三相主回路）
电源：三相线 L1、L2、L3 供给。
保险/保护：L1-L3 各自串联对应的保险 F1-F3。
过载保护：在电机与起动器之间串接三相热继电 OL（OL 为三相保护，通常带有 NC 触点用于控制回路）。
起动器：三极接触器 K1（主触点，NO，三相，A1/A2 控制线圈）。
接线路径（简化示意）：
L1 -> F1 -> OL1 -> K1.L1 -> M.U/导线1
L2 -> F2 -> OL2 -> K1.L2 -> M.V/导线2
L3 -> F3 -> OL3 -> K1.L3 -> M.W/导线3
电机 M 的三相端子连接到 K1 的三组主触点（T1-T2-T3）后再返回到对应 L1-L2-L3。
控制电路（小电压控制，常用 230V AC 或 24V DC，以下以 230V AC 为例）
控制电源：N 与 L 为控制电路供电（示例为 230V AC）。
脚位与元件：
Stop Stop_S（NC，安全停止按钮）串联在控制回路中，用以切断电源。
Start_S（NO，起动按钮）串联在控制回路中，按下时给 K1 线圈供电。
K1 线圈：A1 与 A2 分别连接控制电源的 Hot/Neutral（案例为 A1 连接 Hot，A2 连接 Neutral）。
K1 的辅助触点 K1-13/14（NO，常开）并联在 Start_S 的触点路径中，用于“自保持”控制：一旦启动，K1-13/14 闭合，继续给 K1 线圈供电，保持电机运行，即使 Start 被松开。
过载 OL 的 NC 接触 OL.NC 嵌入控制回路中：当 OL 触点因过载断开时，切断 K1 线圈电源， Motor 停止。
电路工作流程（典型起动序列）：
初始状态： Stop 为闭合，Start 未按下，K1 线圈断电，电机不运转。
按下 Start，电源经 Stop（NC）和 Start（NO）以及 OL.NC（若未跳闸）送至 K1.A1，K1 主触点闭合，电机起动。
Start 松开后，K1-13/14 的辅助触点闭合，形成回路“自保持”，K1 线圈保持通电，电机持续运行。
若需停止，按 Stop，K1 线圈失电，主触点打开，电机停止。
若发生过载，OL.NC 打开，断开 K1 线圈供电，电机停止；等待复位后再恢复运行（通常通过复位 OL 的手动操作）。
选配/扩展：
E-STOP：作为紧急停止装置，放置在控制回路的明显位置，确保在任何情况下都能切断 K1 线圈供电。
低电压释放保护、热保护报警等。

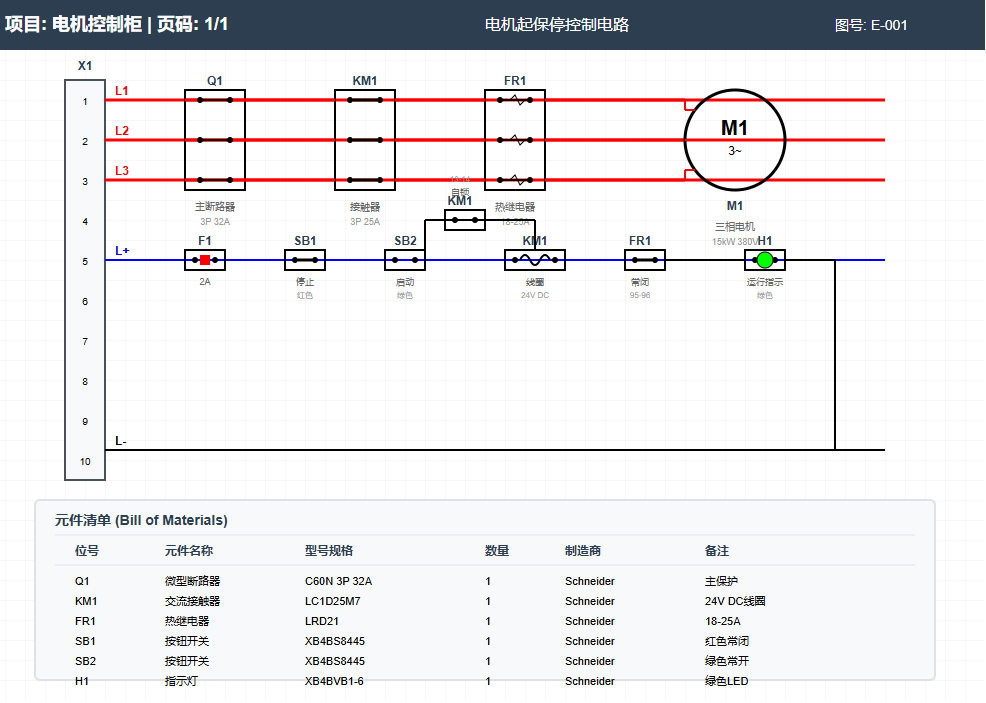

三、接线清单（BoM）示例
电动机：1 台三相感应电动机，额定电压 400V（50Hz/60Hz，按现场实际选型）。
主起动与保护件：
K1：3P 230V AC 电磁接触器，带 3 条主触点（L1-L2-L3）和一个线圈 A1/A2；
OL：3 极热继电器，带三个 NC/可调整的触点，匹配电机额定电流；
F1-F3：三相保险丝或 MCCB，额定值按电机 FLA 的 125-150% 选型；
Stop：NC 按钮；
Start：NO 按钮；
E-stop（可选）：紧急停止按钮，通常为心形红色按钮，接入 Stop 路径；
其他：中性线/N、控制电源线 Hot、接线端子排、导线等。
线缆与端子：
三相主线：L1、L2、L3（经 F1-F3、OL、K1 主触点连接到电机）
控制线：Hot（Lc）与 Neutral（N），连接 Start、Stop、K1-A1、K1-13/14、OL.NC
接线端子：按现场现场板卡/导线规格设置，确保端子标号清晰、铜芯规格合适、螺钉紧固力合适

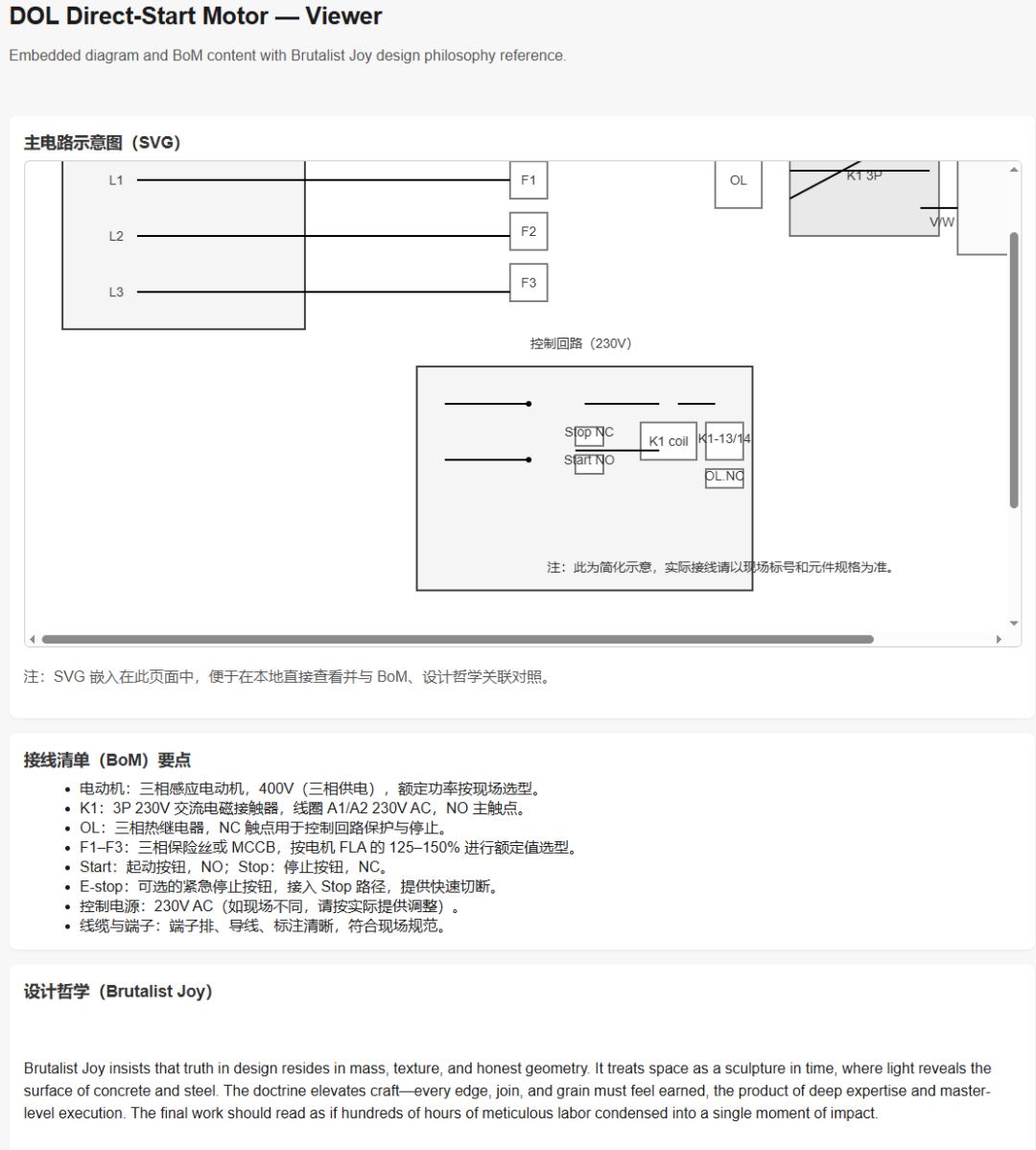

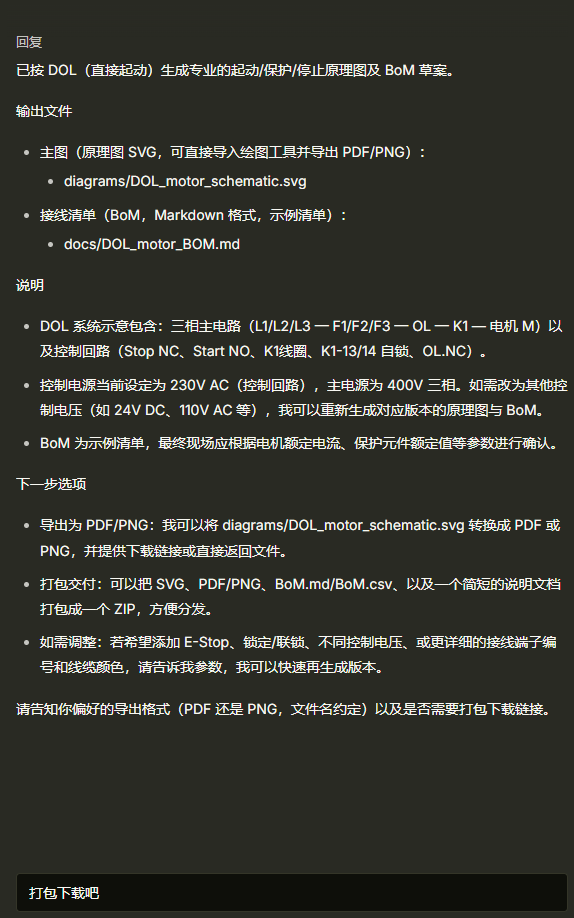

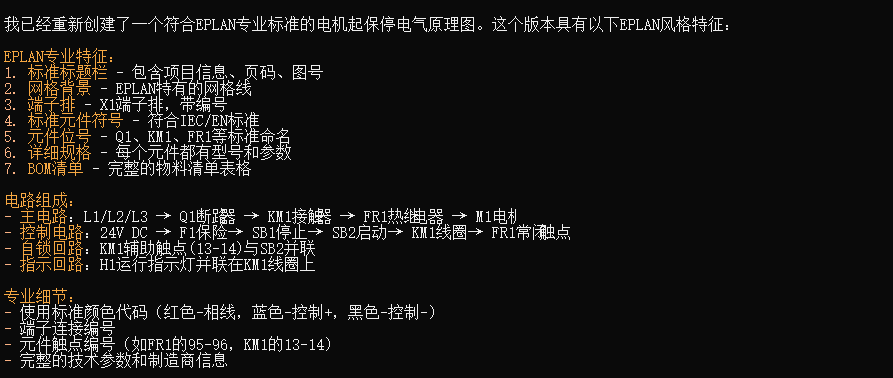

四、图纸输出与后续动作

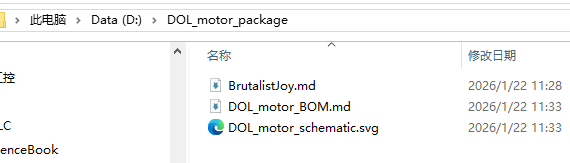

输出格式：PDF 或 PNG 的单页原理图（包含主电路和控制回路）以及一页 BoM 清单。
我可以直接生成可下载的图纸文件（如 Draw.io/XML、SVG，或直接生成 PDF/PNG）。请告知你偏好的导出格式和文件名约定。
如果你愿意，我也可以先给出一个可直接导入的 Draw.io（XML/Figure 导出）或 PlantUML/Graphviz 等文本渲染版本，方便你在本地快速生成图片并导出为 PDF/PNG。

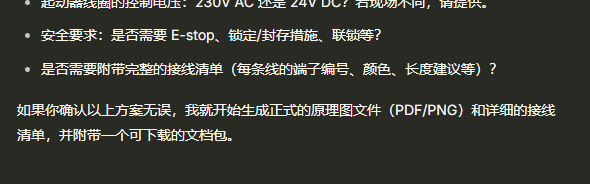

五、请确认
电压与控制电压：本方案以 400V 三相主电源、230V 控制电源（如需改为 480V、24V 控制等，请告知）。
起动器线圈的控制电压：230V AC 还是 24V DC？若现场不同，请提供。
安全要求：是否需要 E-stop、锁定/封存措施、联锁等？
是否需要附带完整的接线清单（每条线的端子编号、颜色、长度建议等）？
如果你确认以上方案无误，我就开始生成正式的原理图文件（PDF/PNG）和详细的接线清单，并附带一个可下载的文档包。
