IEDM 2025短课：硅光子学赋能AI与HPC高速节能数据传输(Prof. Di Liang)

本文核心内容源自2025年12月在美国旧金山举办的IEDM 2025 短课，作者Di Liang教授任职于密歇根大学电气与计算机工程系及应用物理系，是大规模集成光子学（LSIP）研究组负责人。他本科毕业于浙江大学光学工程专业，获美国圣母大学电气工程博士学位，拥有近20年半导体光电子学研究与产业化经验，曾任职于加州大学圣巴巴拉分校(作为核心成员和Intel合作开发全球首个硅基片上激光器)、惠普实验室(杰出研究员)、阿里云(资深技术专家)等，在硅光子集成、高速光互连领域兼具深厚学术造诣与产业实践经验。

一、技术兴起：AI与HPC驱动下的传输革命

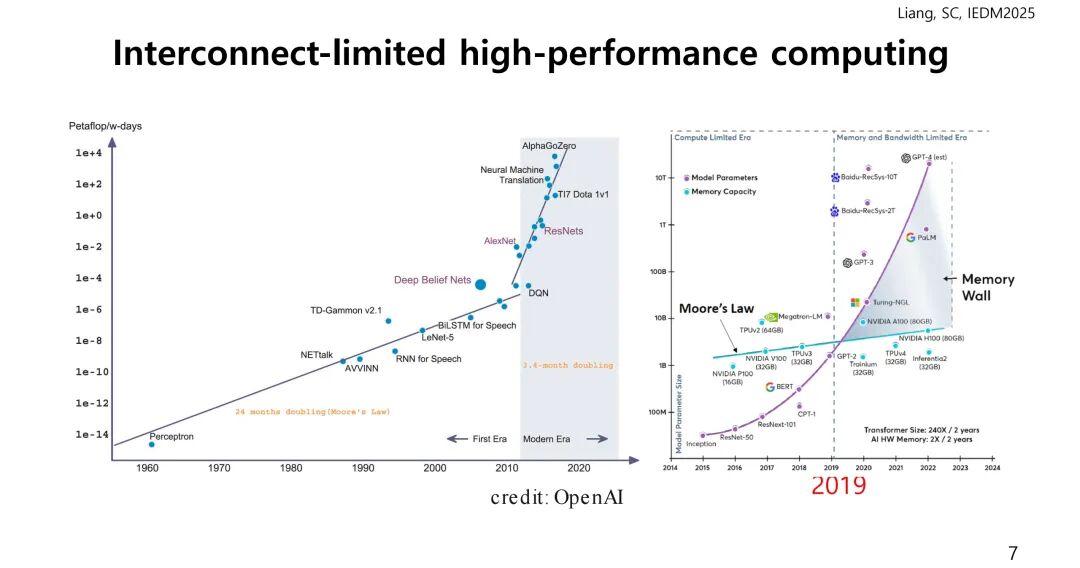

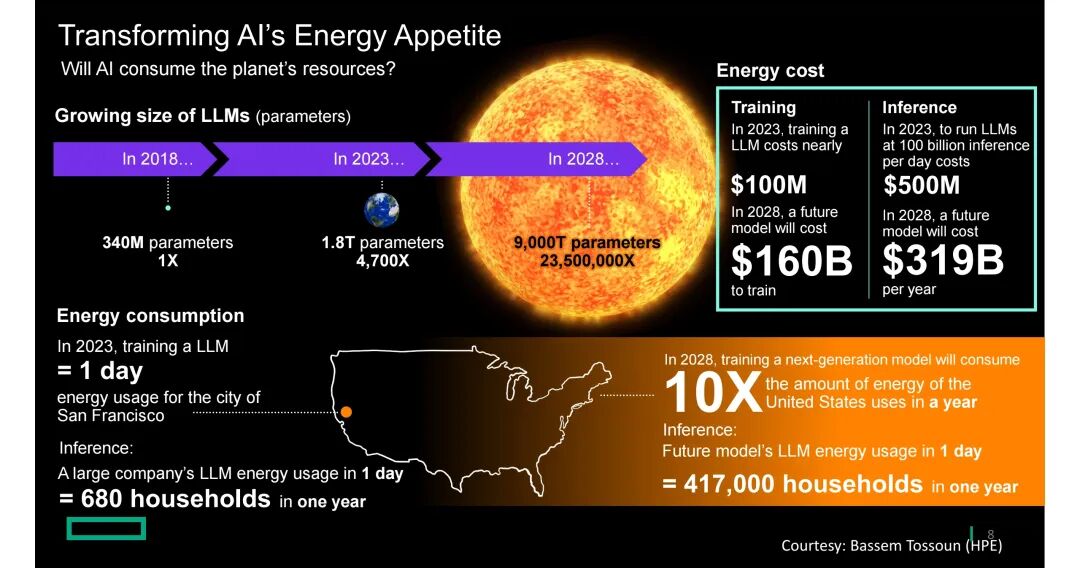

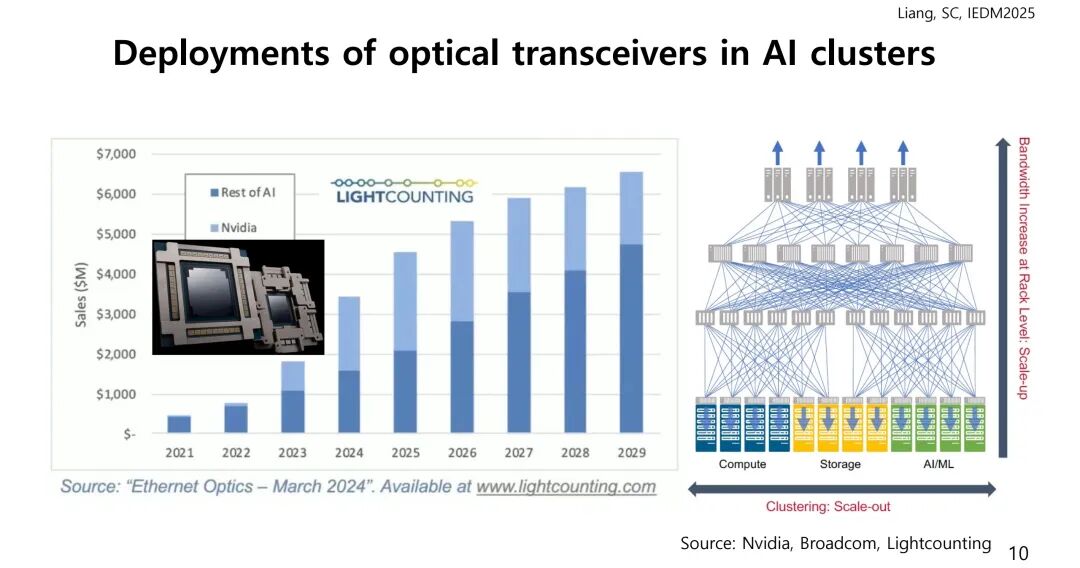

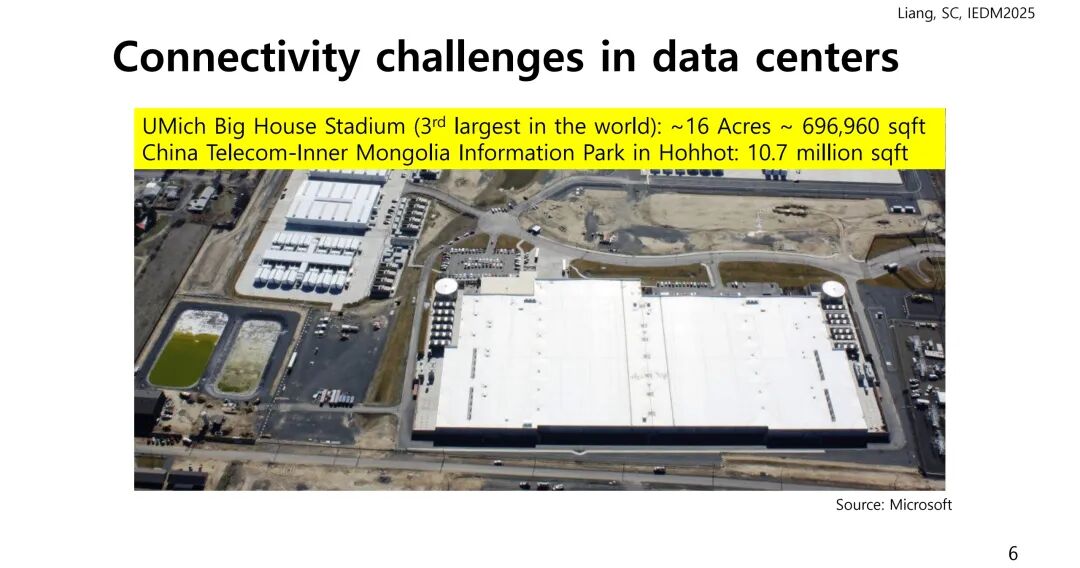

硅光子学作为高速节能数据传输技术的核心价值源于AI与高性能计算（HPC）领域日益严峻的互连瓶颈。随着大语言模型（LLM）参数呈指数级爆发，2023年单一大模型参数已达1.8T，较2018年增长4700倍，预计2028年将突破9000T；对应的能耗与成本同样激增，2023年训练一个LLM的成本近1亿美元，2028年预计升至1600亿美元，单日训练能耗相当于旧金山市一日用电量，而未来模型的单日推理能耗将匹配41.7万户家庭一年的用量。

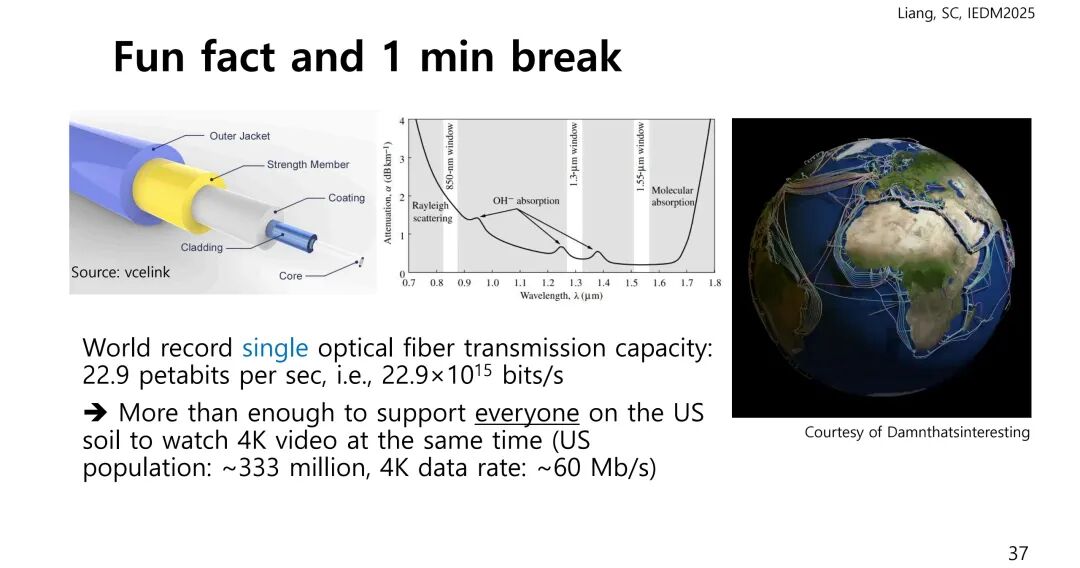

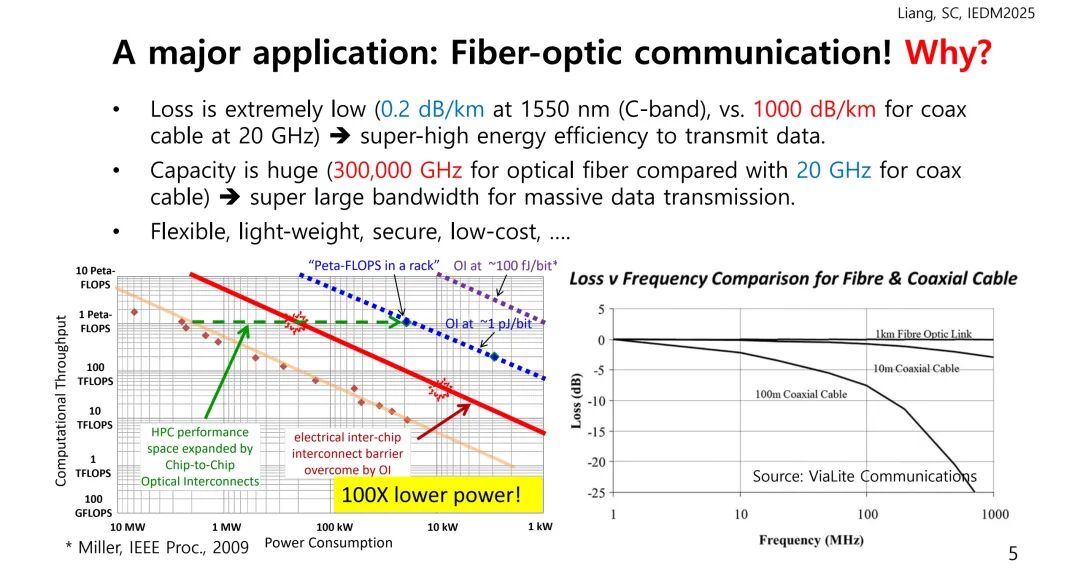

传统电子互连在带宽与能耗上已难以为继，而光纤通信的天然优势成为破局关键：1550nm波段（C波段）的光纤损耗仅0.2dB/km，远低于同轴电缆20GHz时1000dB/km的损耗；光纤带宽达300,000GHz，是同轴电缆20GHz带宽的15000倍，且实现了100倍的能耗降低。目前单根光纤的传输容量世界纪录已达22.9Pbit/s（22.9×10¹⁵ bit/s），足以支撑全美国3.33亿人同时观看4K视频，为海量数据传输提供了坚实基础。

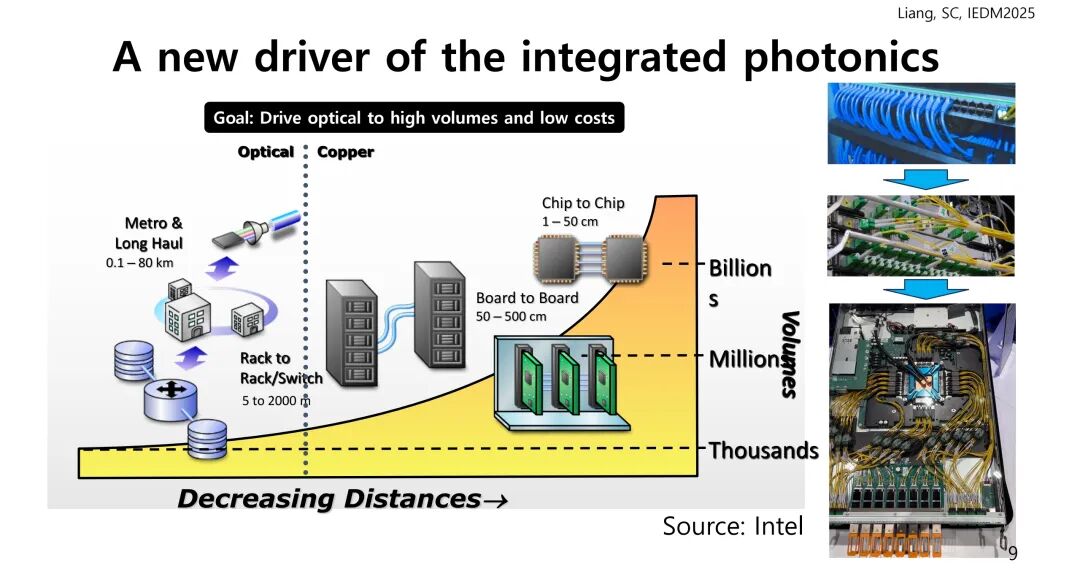

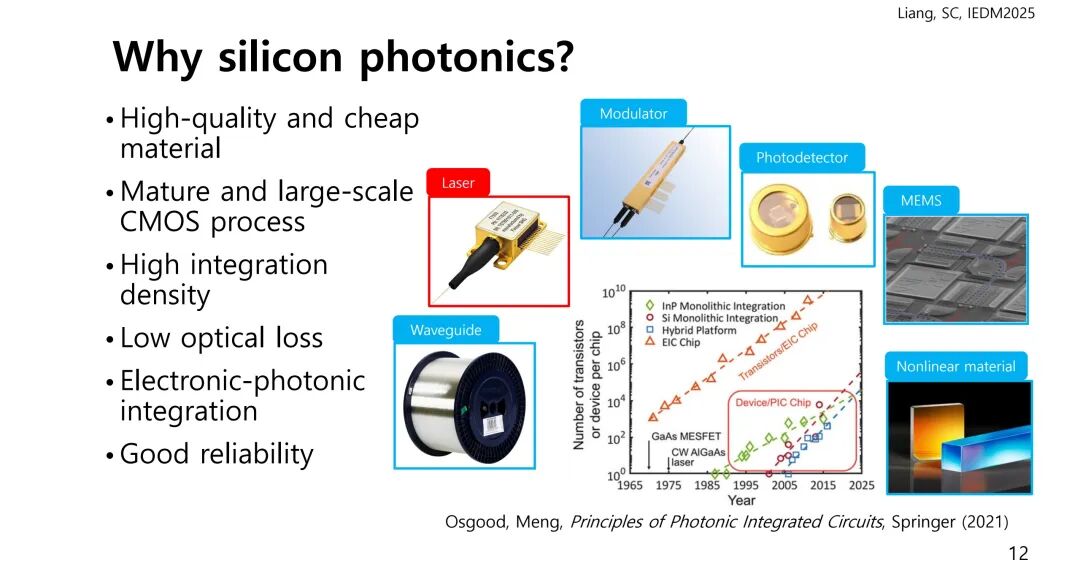

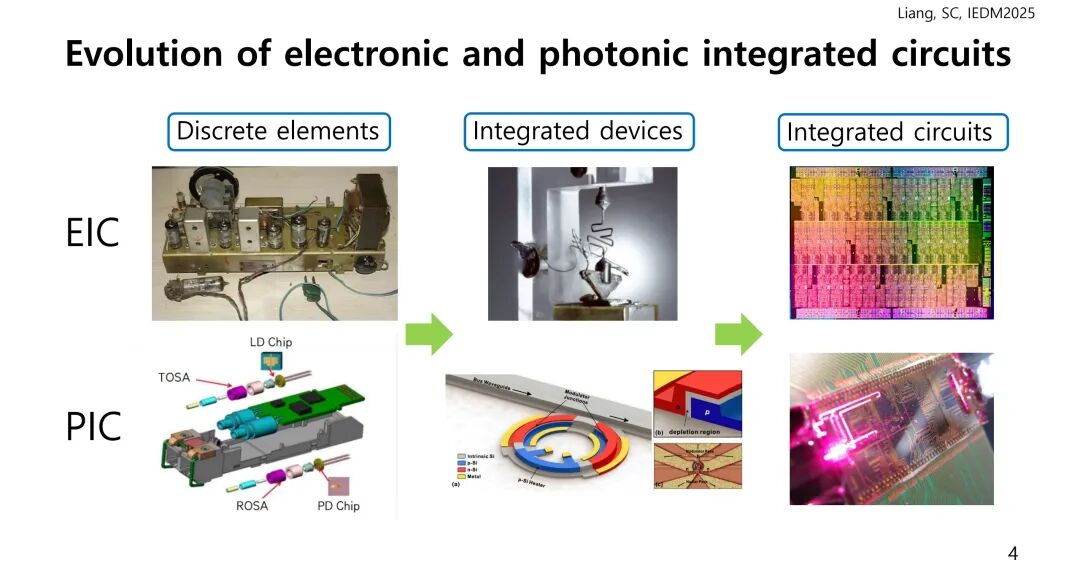

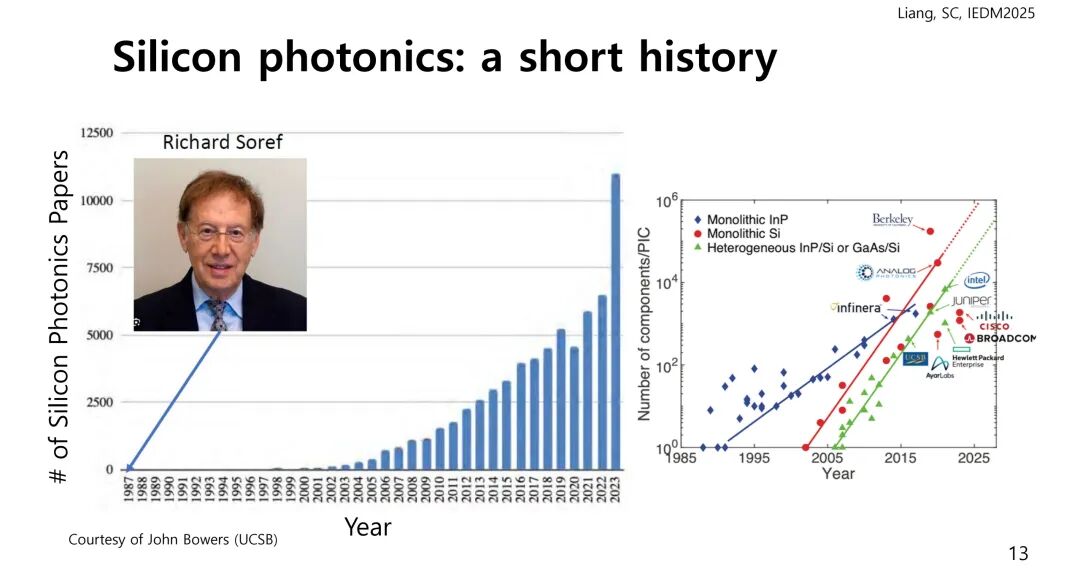

硅光子学凭借与CMOS工艺的兼容性、高集成密度等特质，成为衔接光纤通信与芯片级互连的核心技术，目标覆盖芯片间（1-50cm）、板间（50-500cm）、机架间（5-2000m）的全场景传输需求，推动光器件向高容量、低成本、短距离规模化应用演进。

二、核心组件：无源与有源器件的协同设计

（一）无源组件：光信号的传输与调控基石

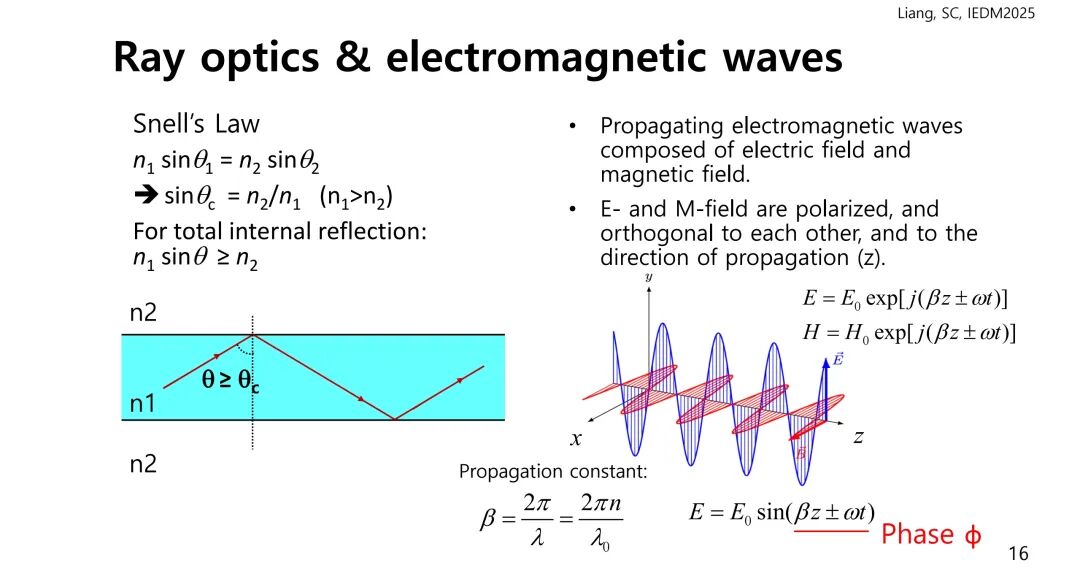

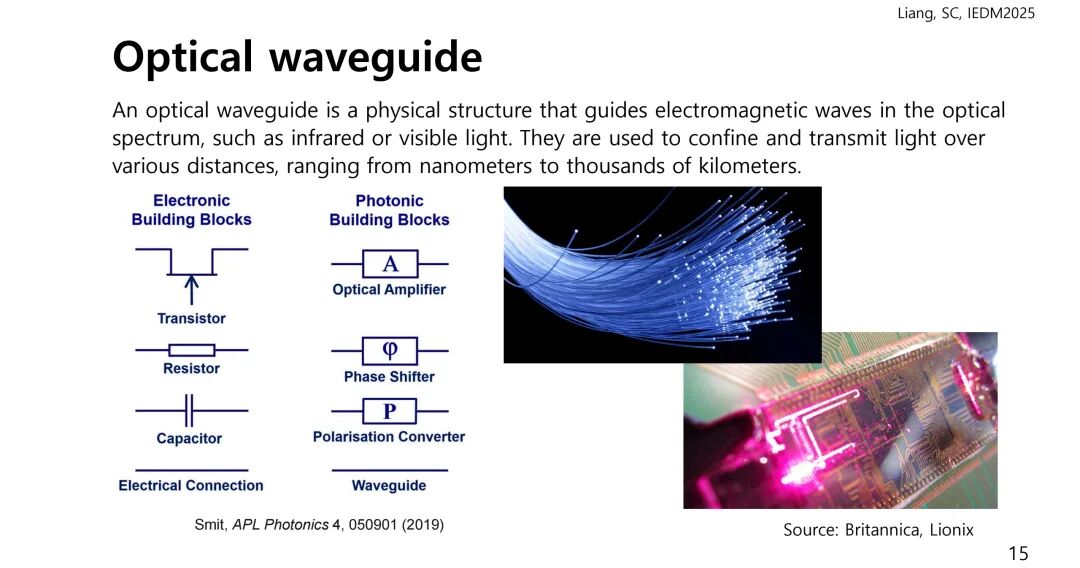

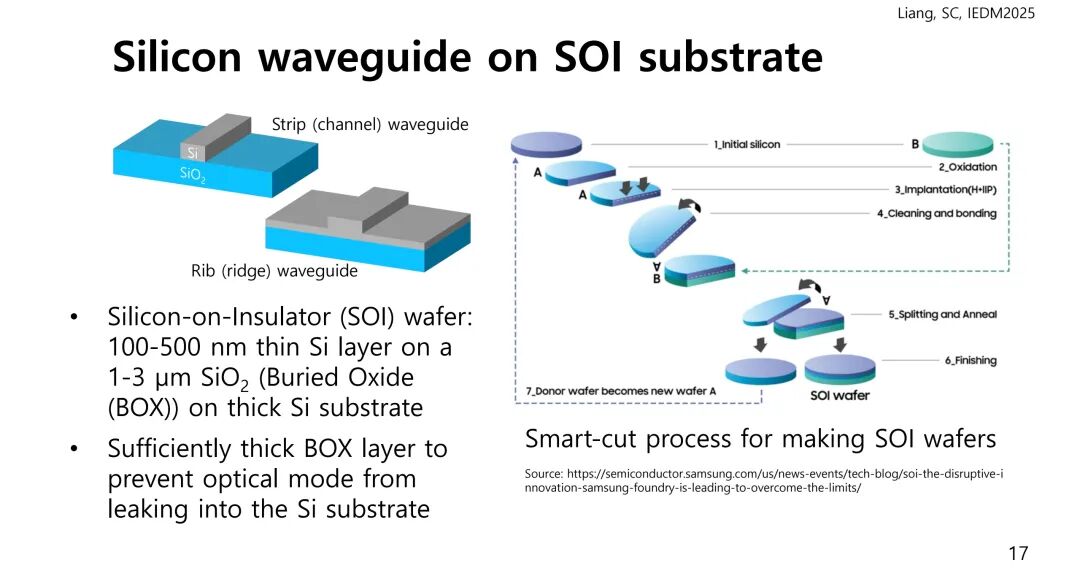

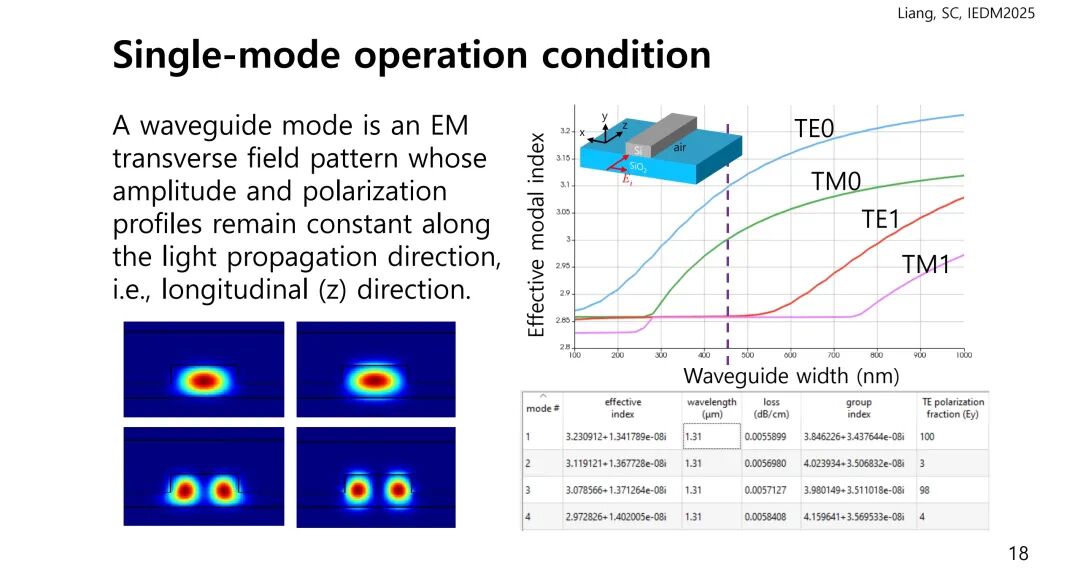

无源组件是硅光子系统中光信号传输、分光、滤波、耦合的核心，其设计核心在于降低损耗并保障信号完整性。基于绝缘体上硅（SOI）衬底的光波导是核心载体，通过条形或脊形结构，利用斯涅尔定律实现光的全反射约束传输。SOI衬底采用智能切割（Smart-cut）工艺制备，包含100-500nm厚的硅层、1-3μm厚的埋氧层（BOX）及底层硅衬底，足够厚的BOX层可避免光模式向衬底泄漏，单模工作需匹配200-1000nm的特定波导宽度。

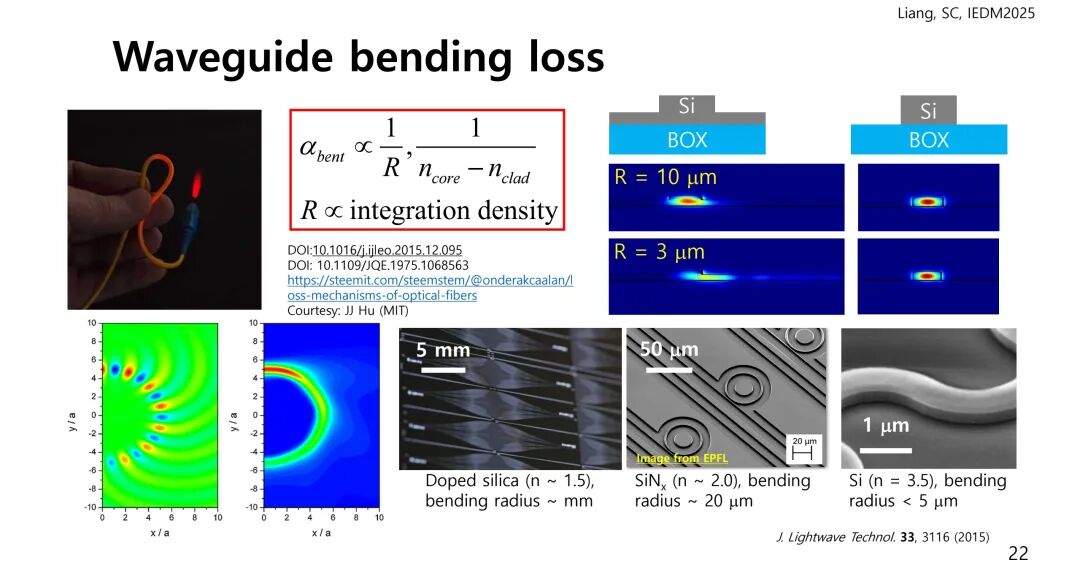

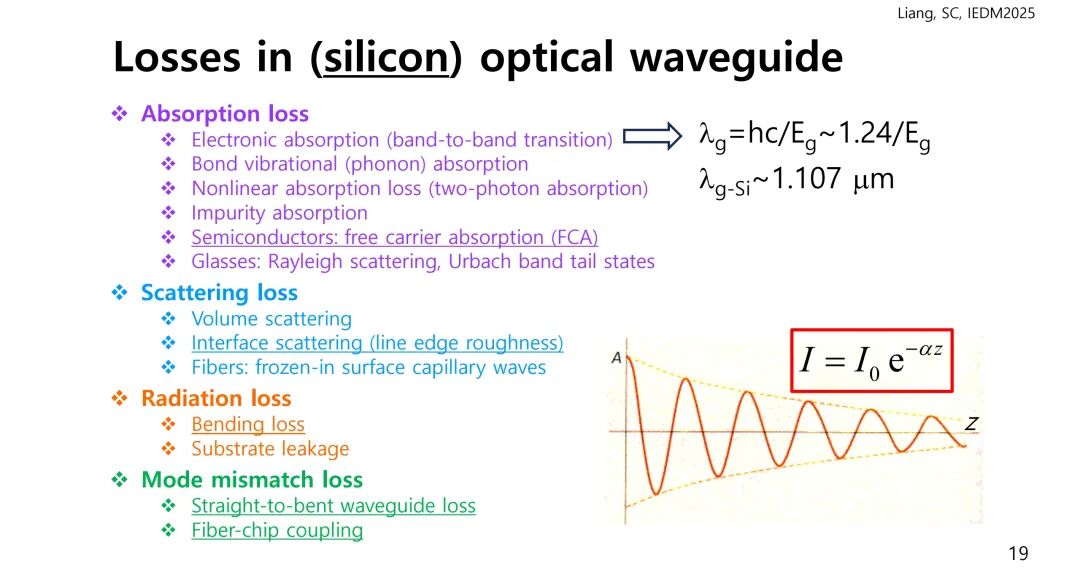

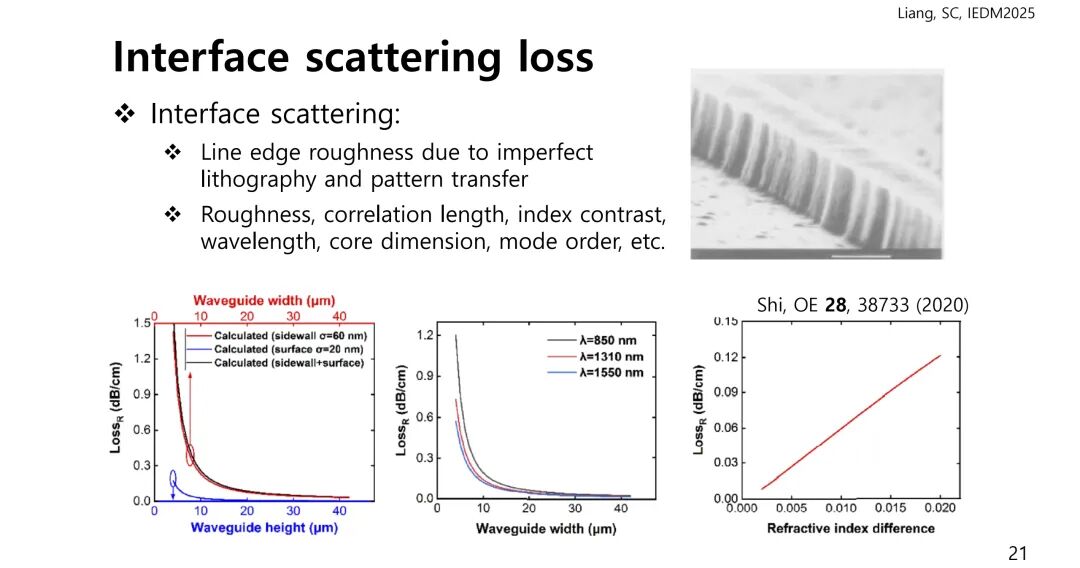

光损耗控制是无源器件设计的关键，主要需应对吸收损耗（电子跃迁、 声子振动、自由载流子吸收等）、散射损耗（线边缘粗糙度引发）、弯曲损耗（硅波导弯曲半径可小于5μm）及模式失配损耗。

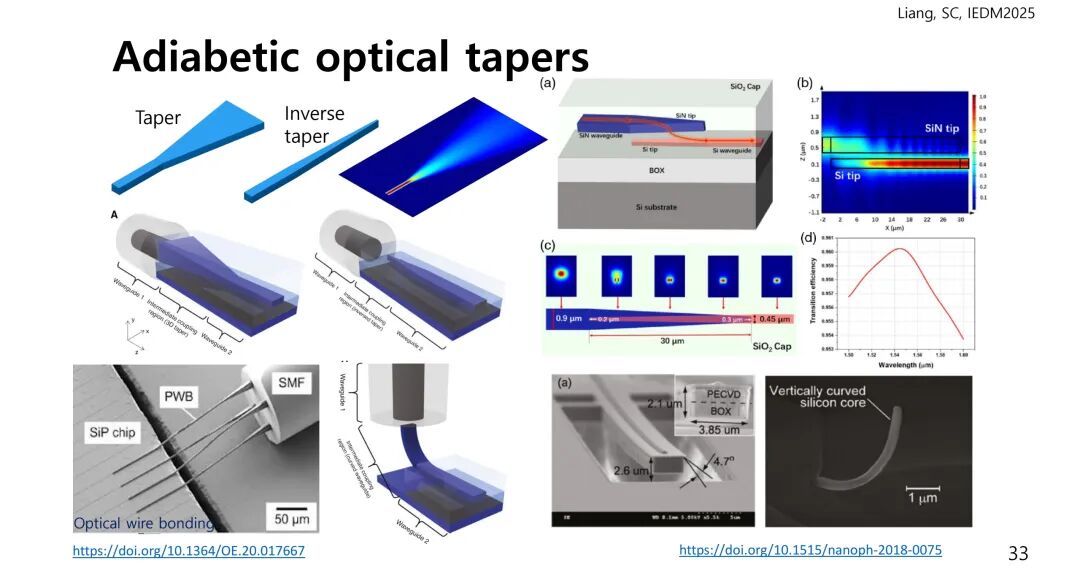

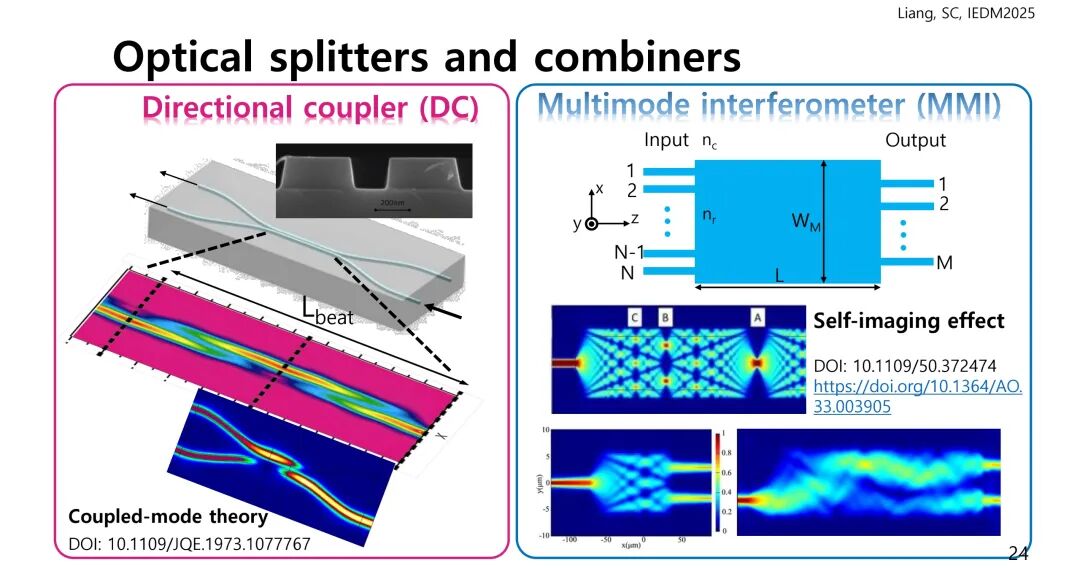

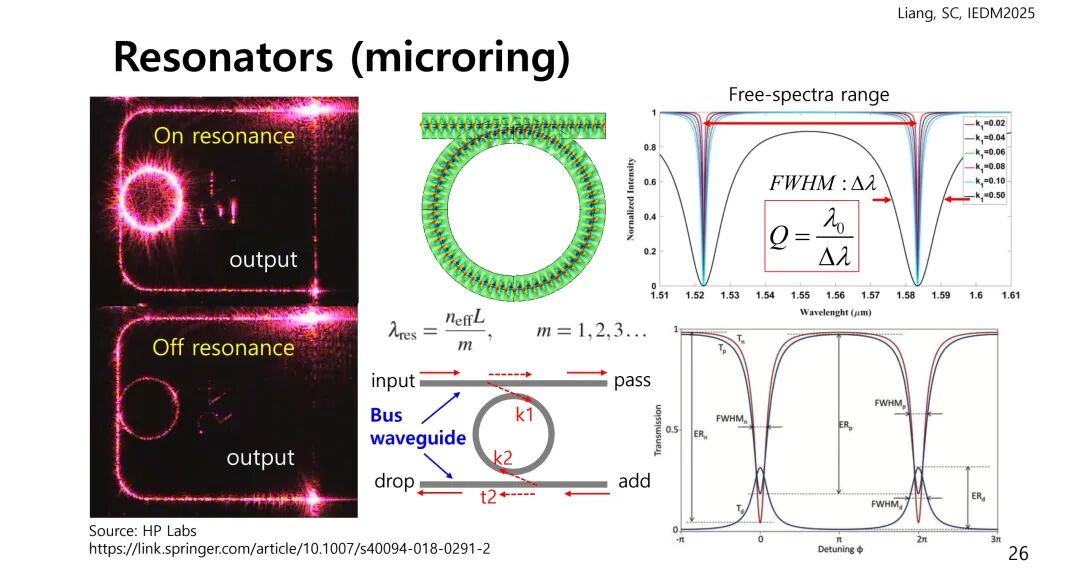

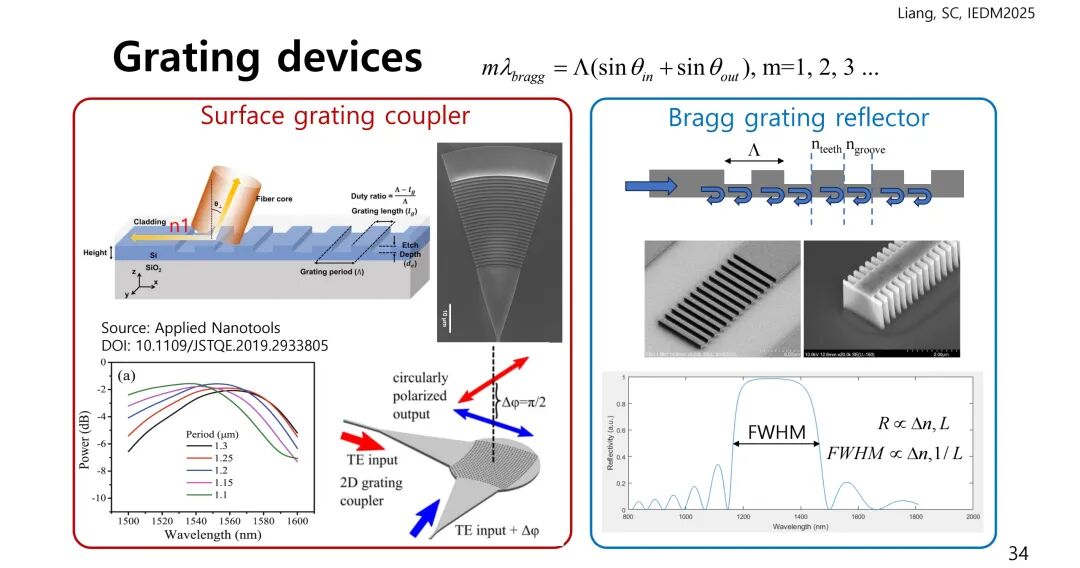

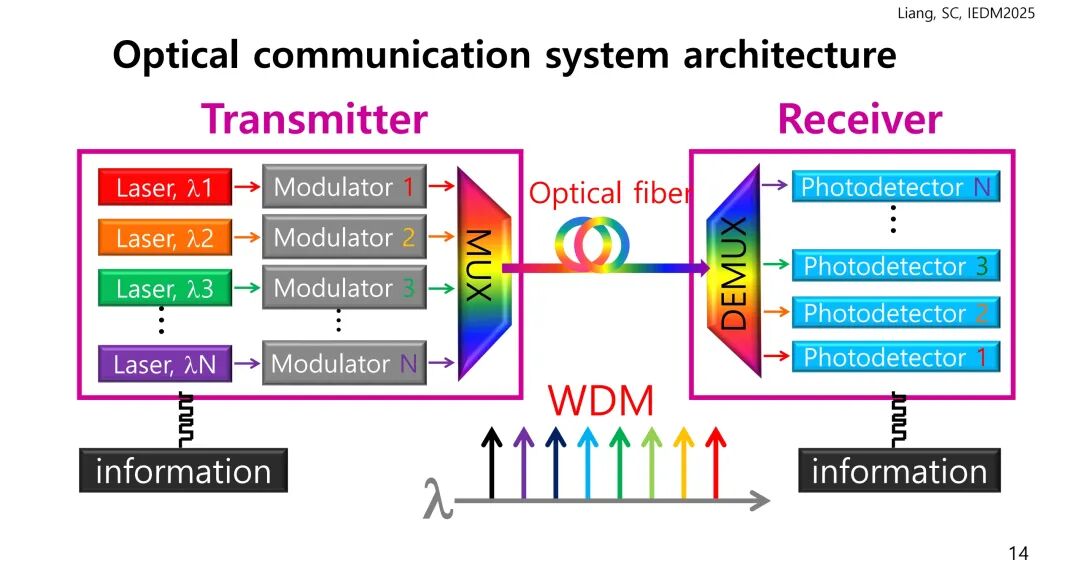

为实现光信号的精准调控，衍生出系列核心器件：定向耦合器（DC）与多模干涉仪（MMI）基于耦合模理论与自成像效应实现分光合光；微环谐振器、阵列波导光栅（AWG）、布拉格光栅及马赫-曾德尔干涉仪（MZI）承担滤波与波长分复用功能；偏振旋转器与偏振分束器解决光传输的偏振敏感性问题；端面耦合器与光栅耦合器则实现光纤与芯片的高效连接。

（二）有源组件：光信号的产生与转换核心

有源组件负责光信号的调制、探测与产生，是硅光子系统实现电-光/光-电转换的关键，其性能直接决定系统带宽与能耗。

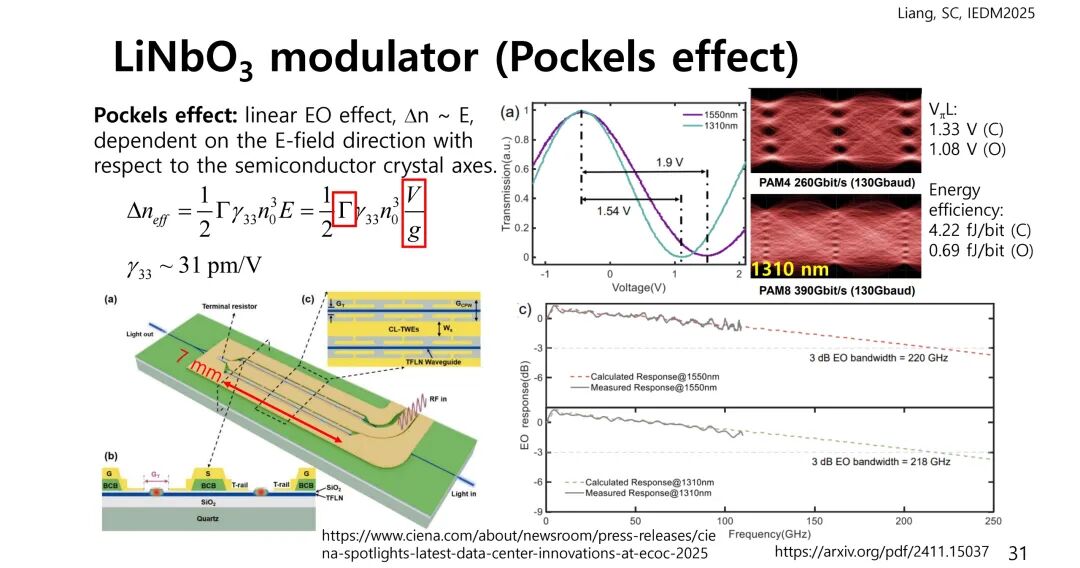

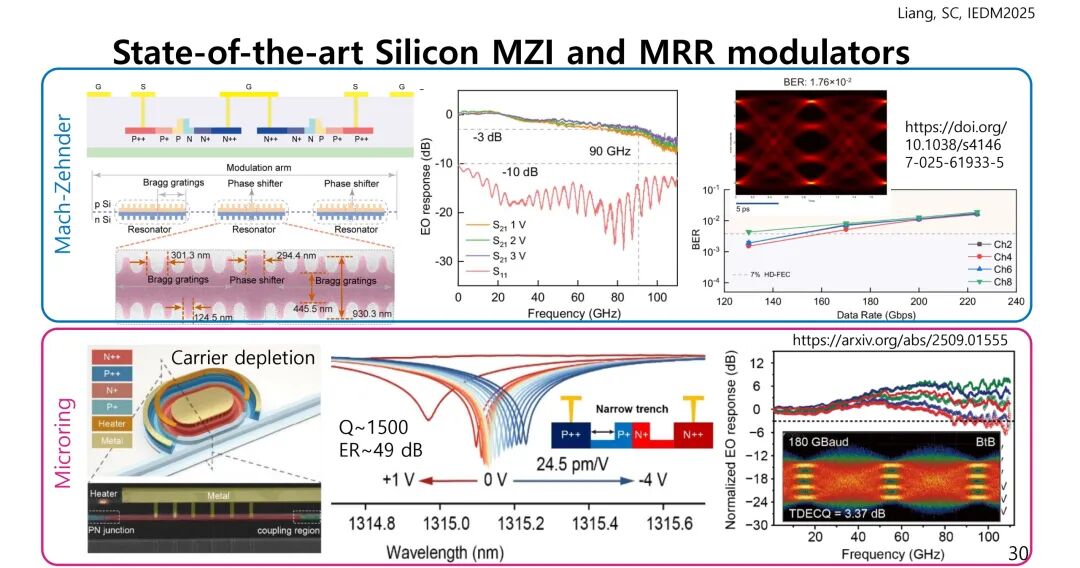

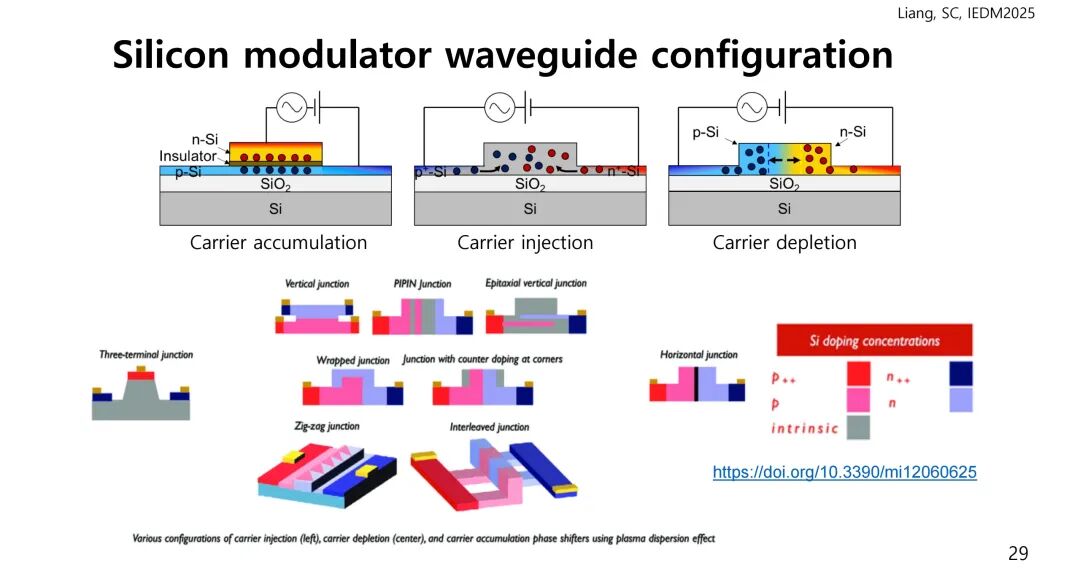

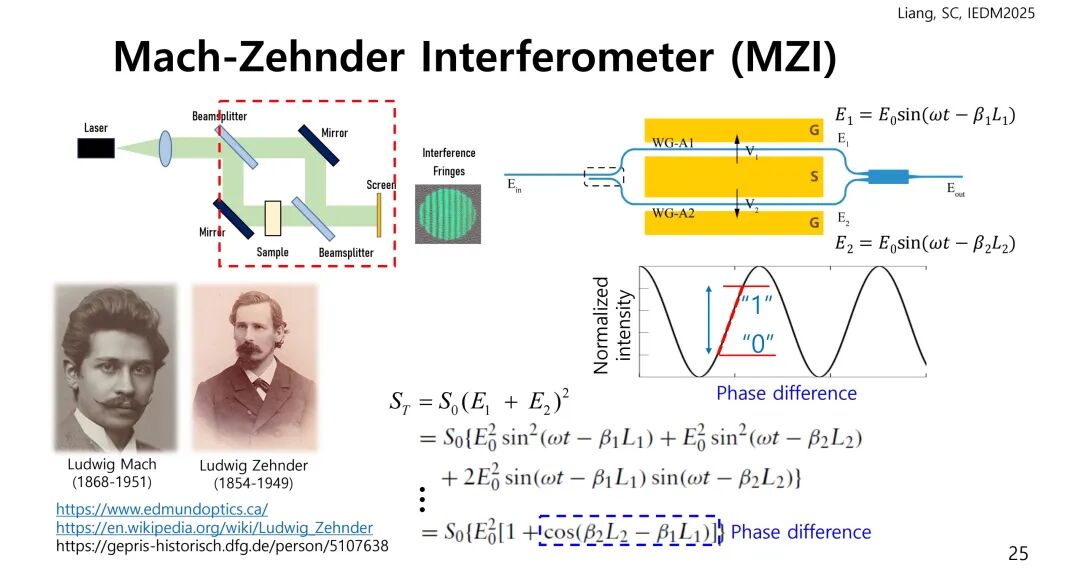

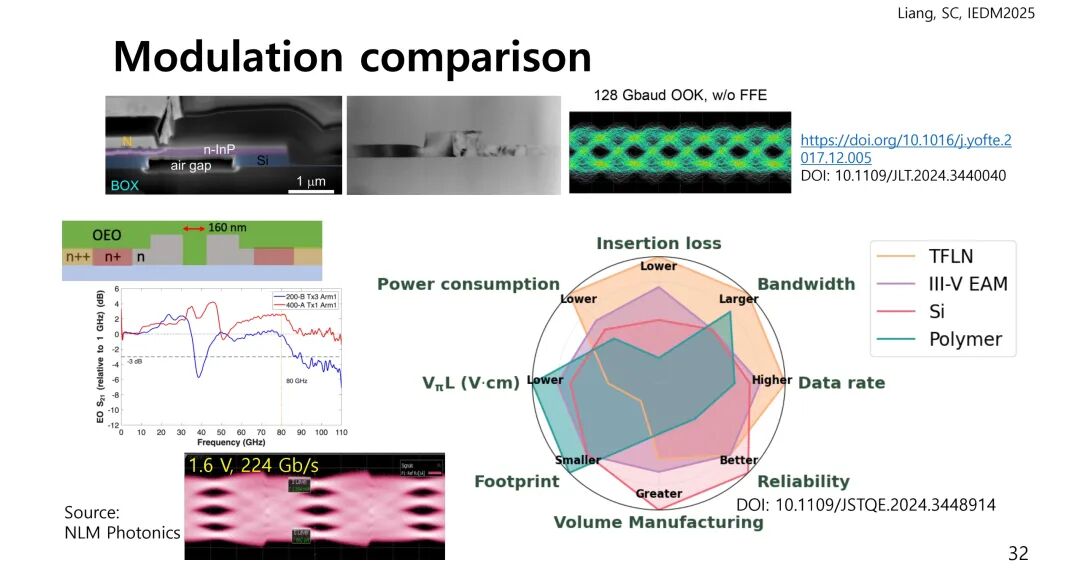

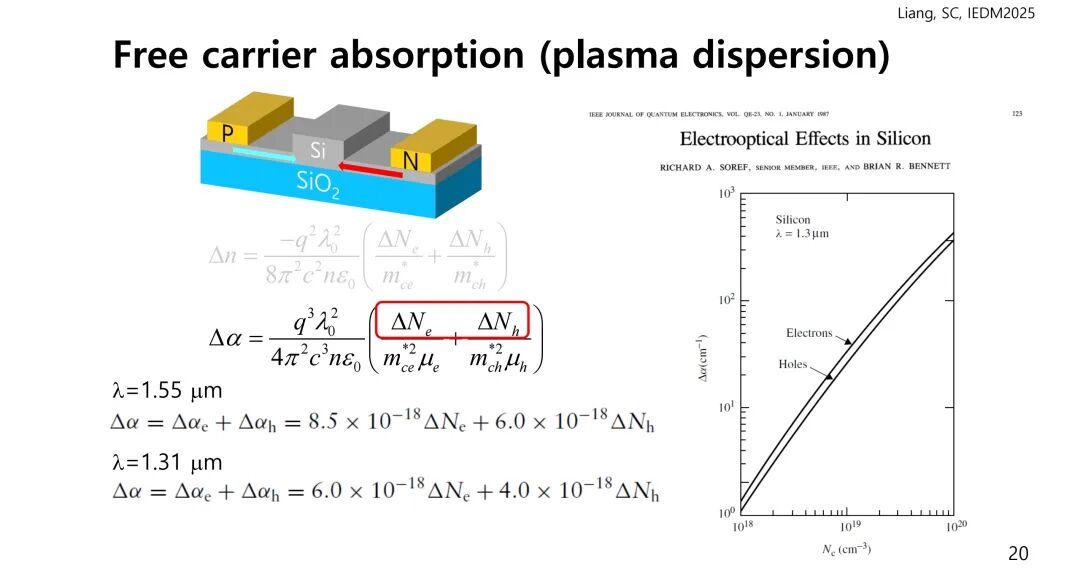

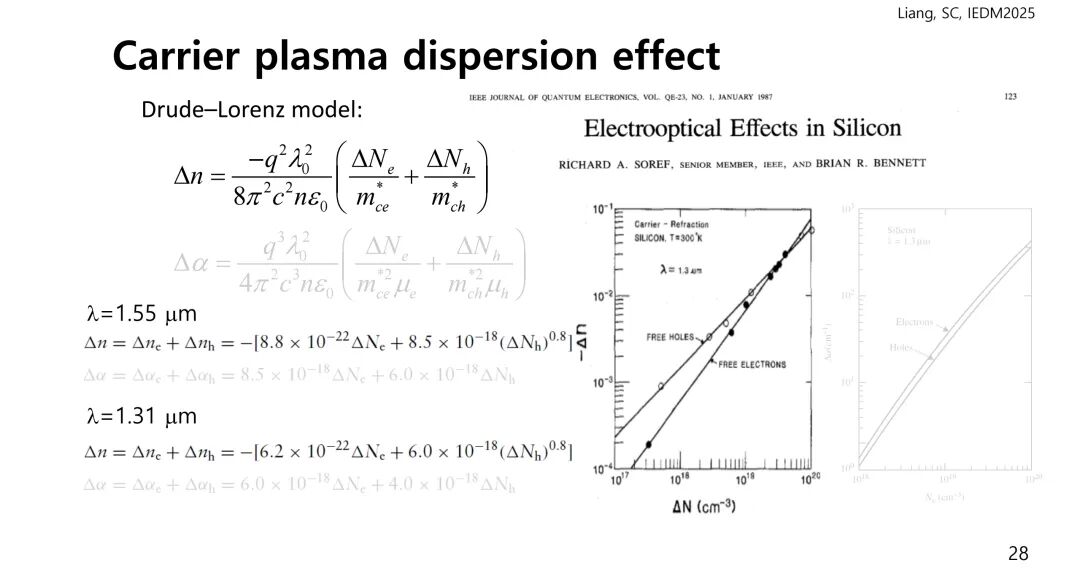

调制器以载流子等离子体色散效应为核心工作原理，硅基马赫-曾德尔干涉仪（MZI）与微环调制器是主流类型。目前最先进的硅基调制器已实现390Gbit/s的传输速率（采用PAM8调制格式），支持90GHz的调制频率。与铌酸锂（LiNbO3）调制器相比，硅基调制器具有更强的CMOS兼容性与成本优势，而LiNbO3调制器在带宽线性度上更具特色。

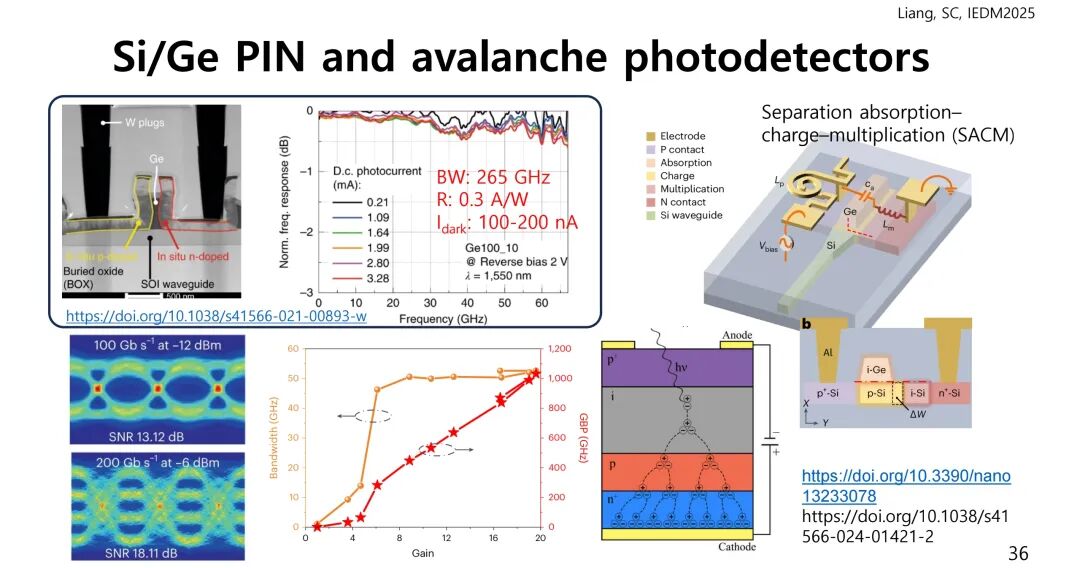

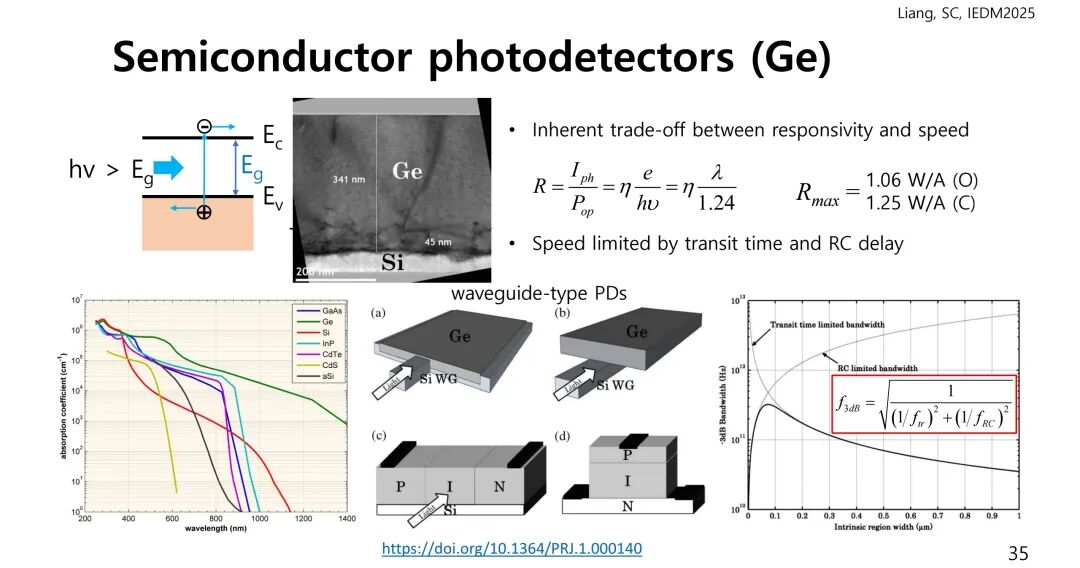

光探测器基于锗（Ge）的光吸收特性（需满足hv>Eg），主流为Ge/Si PIN探测器与雪崩光电探测器（APD）。目前最高带宽的PD可以实现265GHz、0.3A/W响应度和100-200nA暗电流。

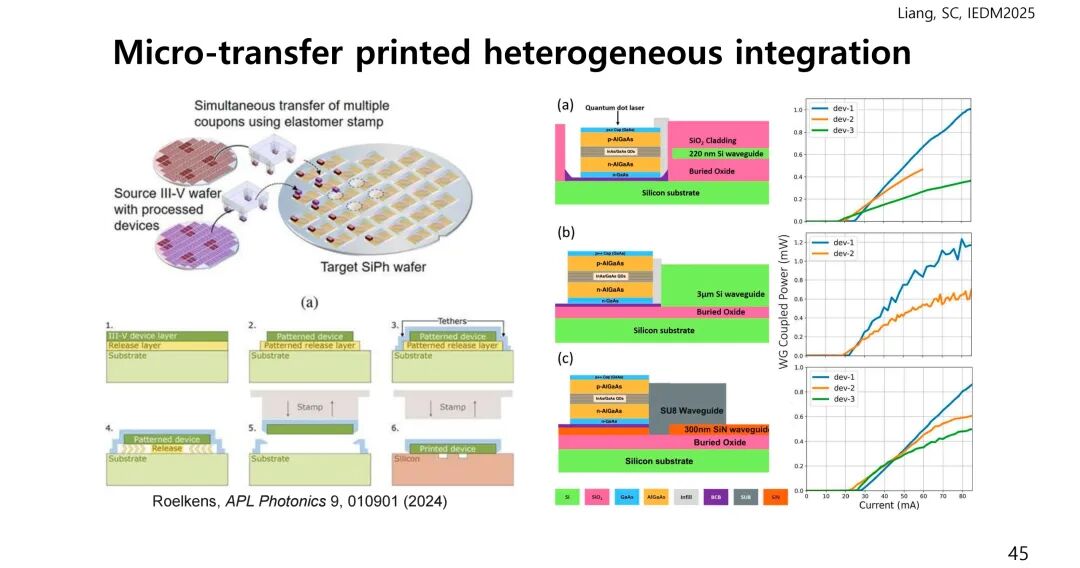

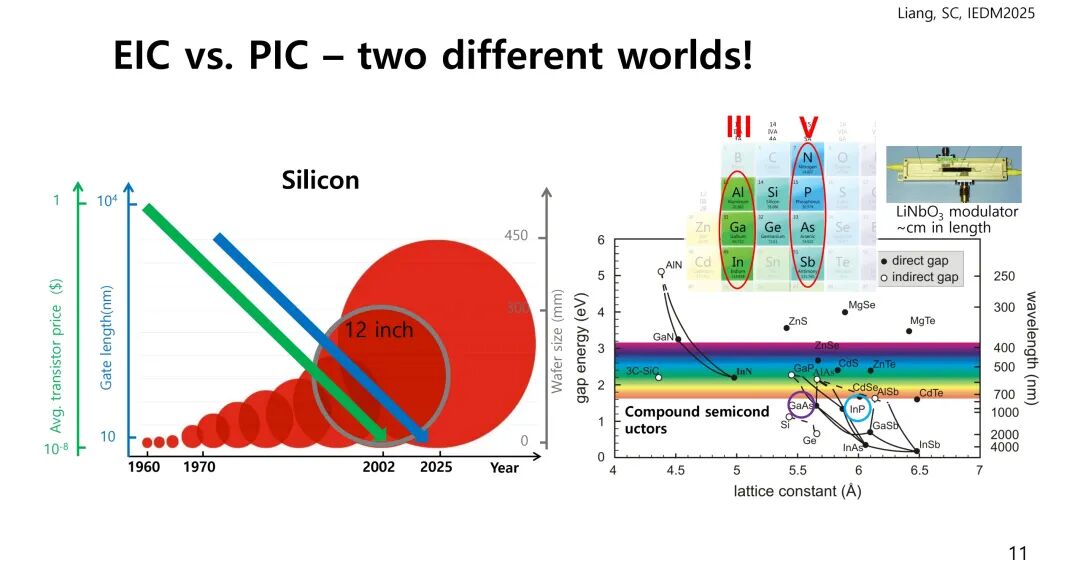

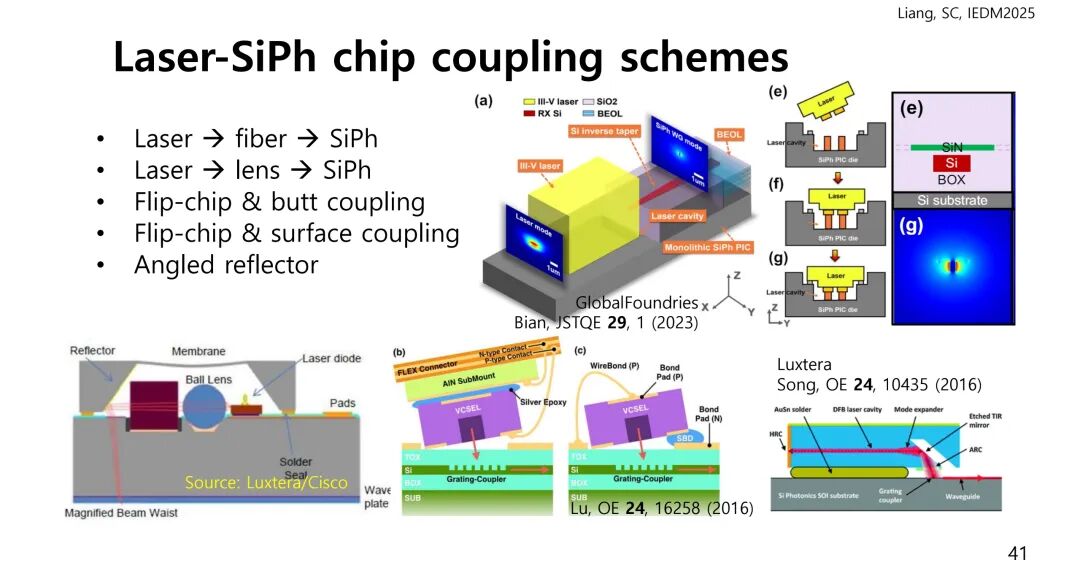

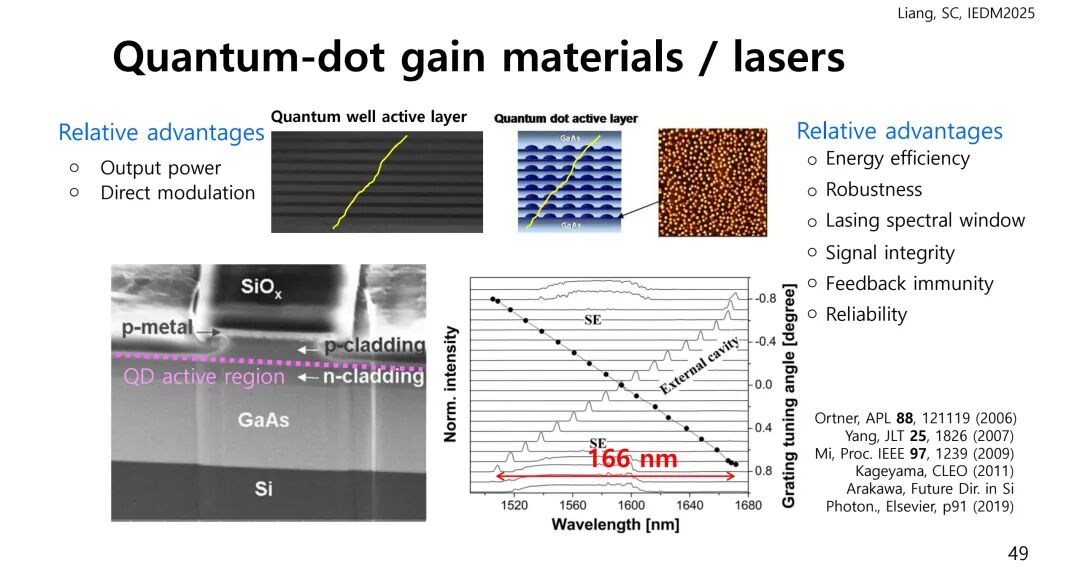

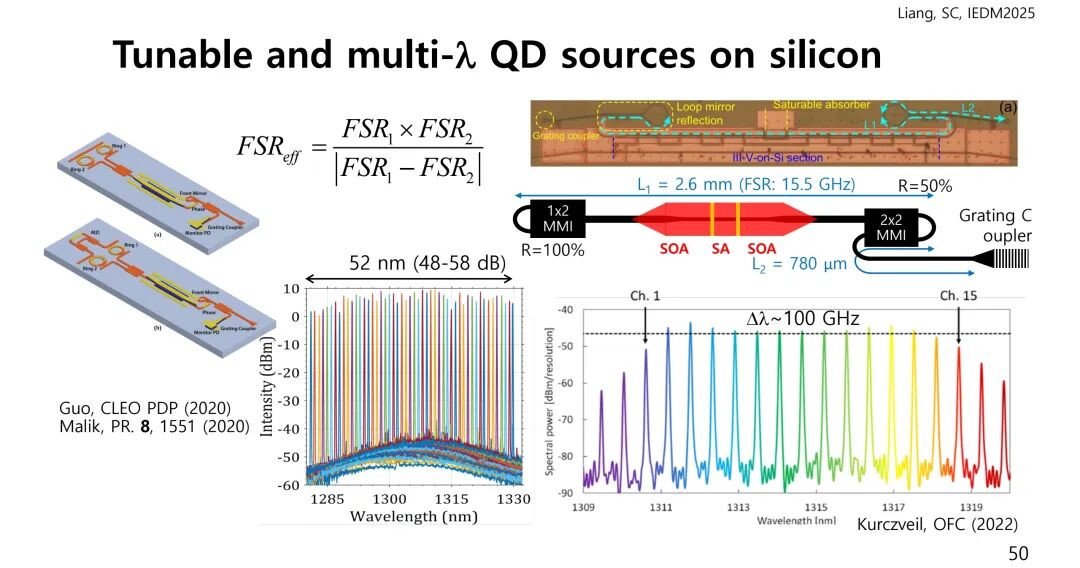

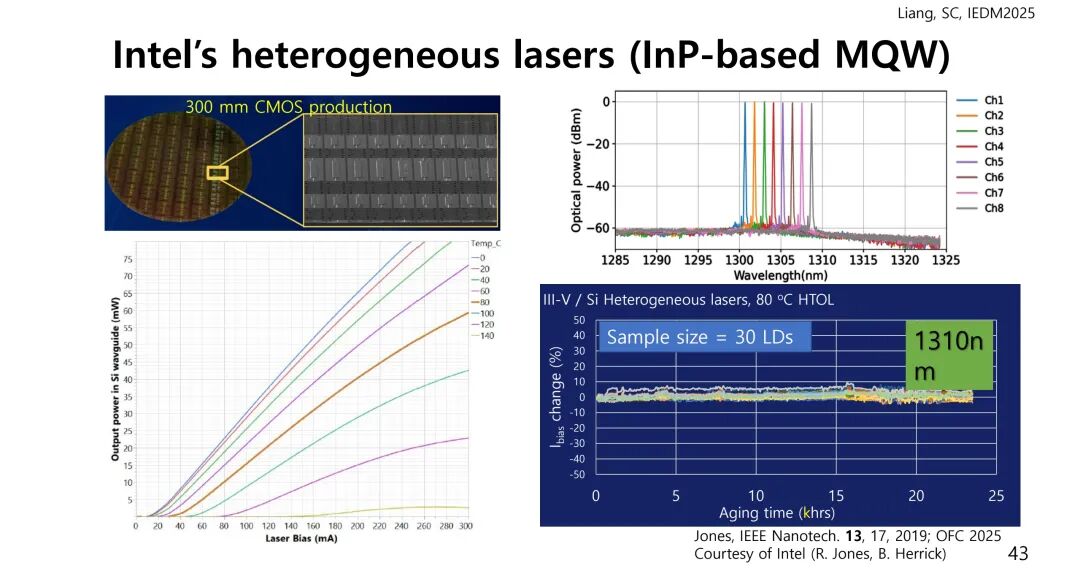

激光器是硅光子系统的核心短板，因硅本身不能直接发光，需通过集成方案突破。主流集成路径包括异质集成（InP/Si）、微转移印刷与单片集成（III-V-on-Si），其中量子点（QD）激光器凭借优异的能效、可靠性与反馈免疫特性成为重点发展方向。激光器产品已实现多波长、可调谐输出，部分方案可支持8通道同步工作，波长覆盖1285-1340nm范围，适配波分复用（WDM）系统需求。

三、集成平台：多技术路径的竞争与融合

硅光子全集成平台的核心目标是实现器件的高密度、低损耗、低成本集成，目前形成了异质集成、混合集成与单片集成三大技术路径，各有优劣且针对性不同。

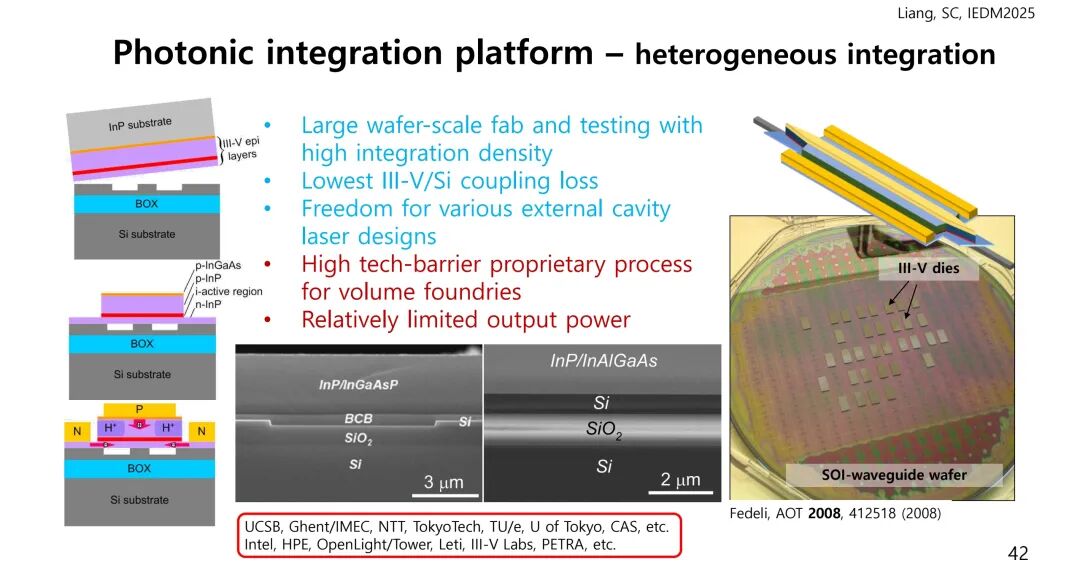

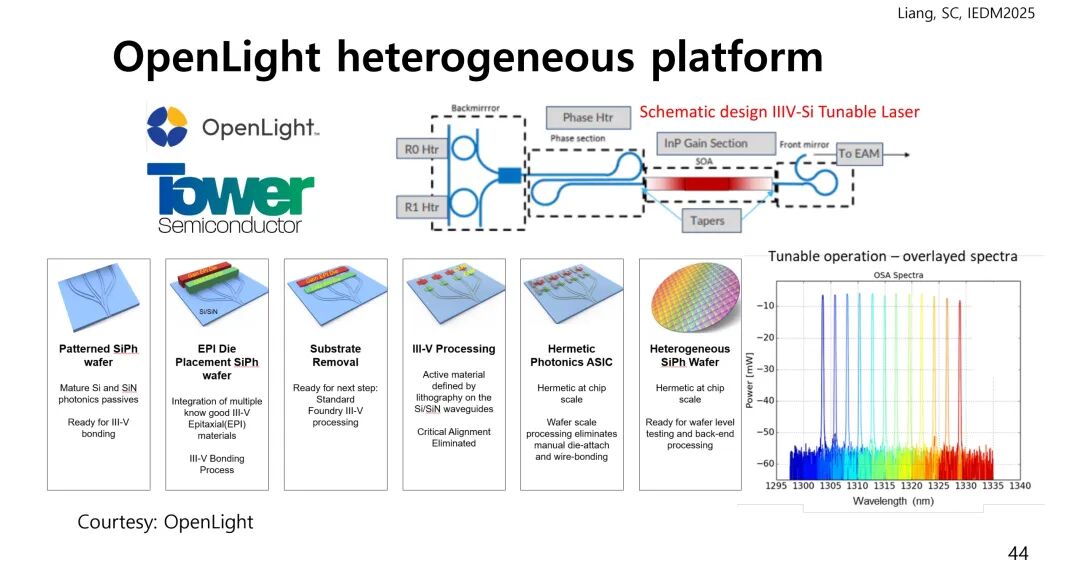

异质集成方案通过将III-V族半导体与硅光子平台结合，兼具低耦合损耗、高集成度与CMOS兼容性的优势，能够充分发挥两种材料的性能特长。Intel、OpenLight等企业是该路径的代表，其产品通过晶圆级键合工艺实现III-V有源器件与硅无源器件的融合，突破了硅不能发光的瓶颈，但面临工艺复杂度高、专利壁垒强的挑战。

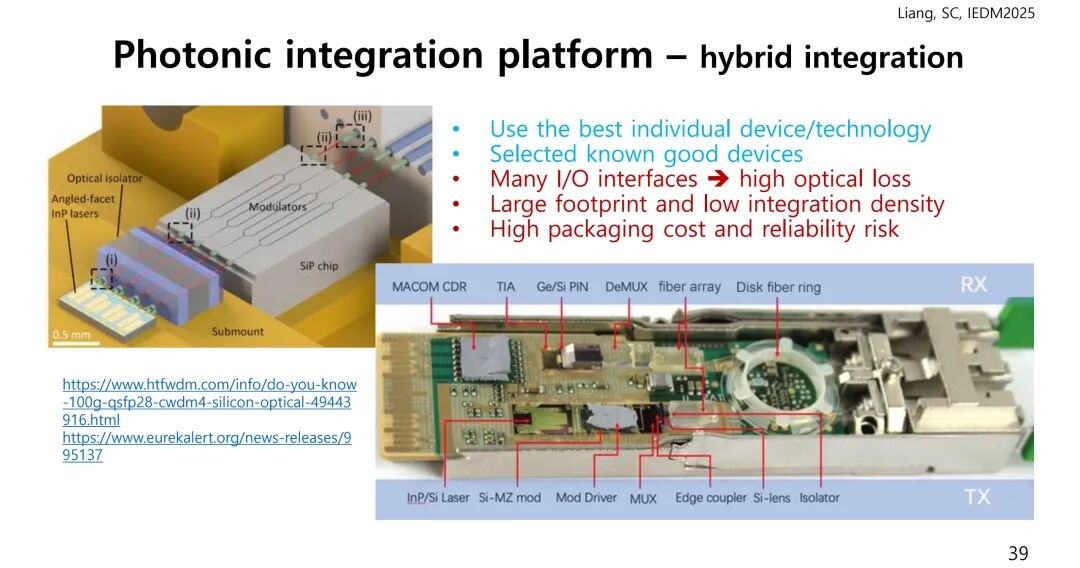

混合集成方案采用成熟光电器件的组装模式，器件选型灵活、技术成熟度高，但其短板也十分显著：多接口导致光损耗较高，器件体积大且封装成本高，集成密度受限，主要适用于对成本敏感、性能要求适中的场景。

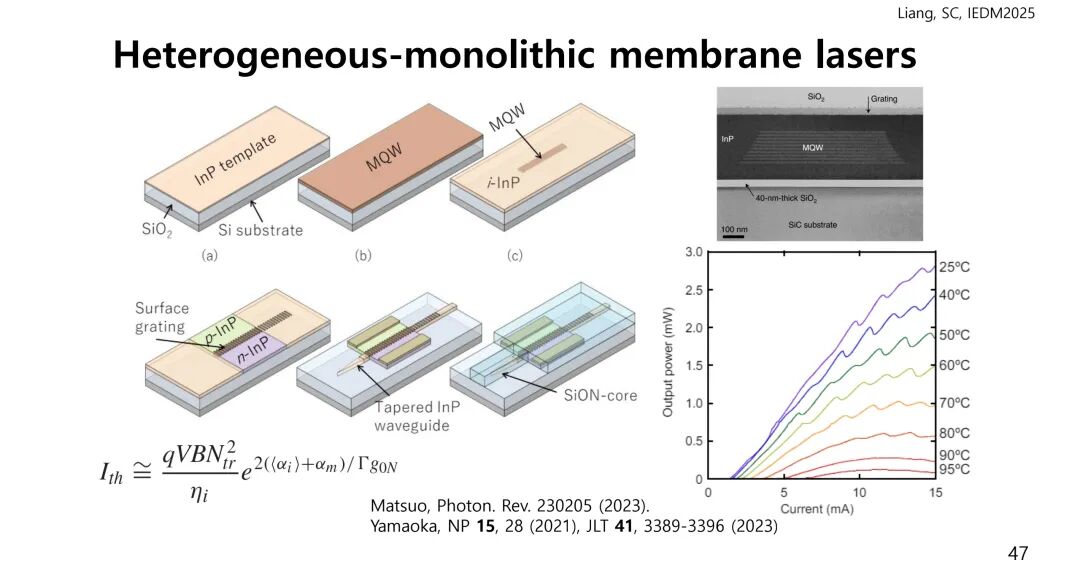

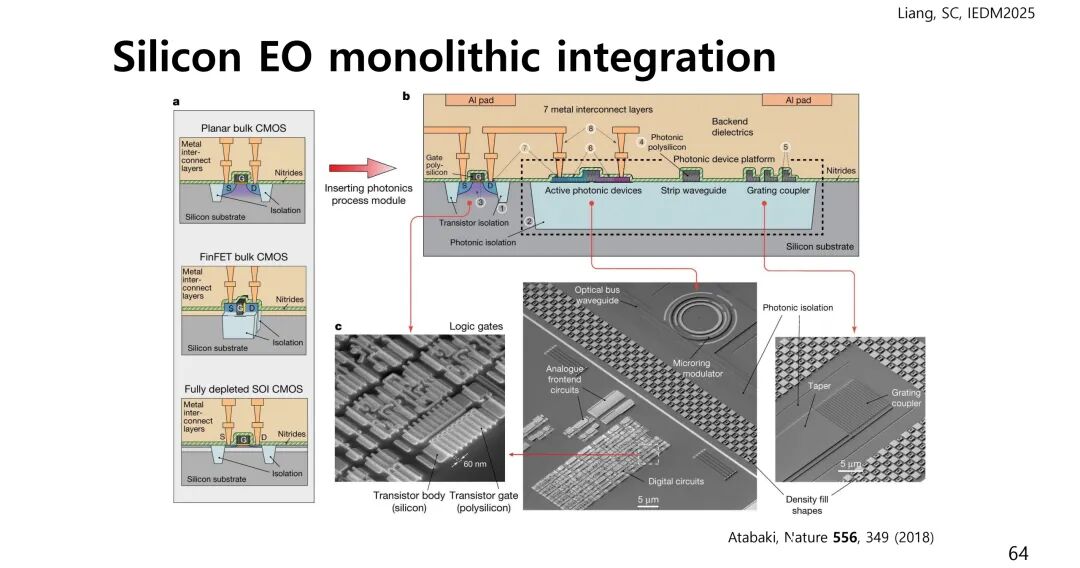

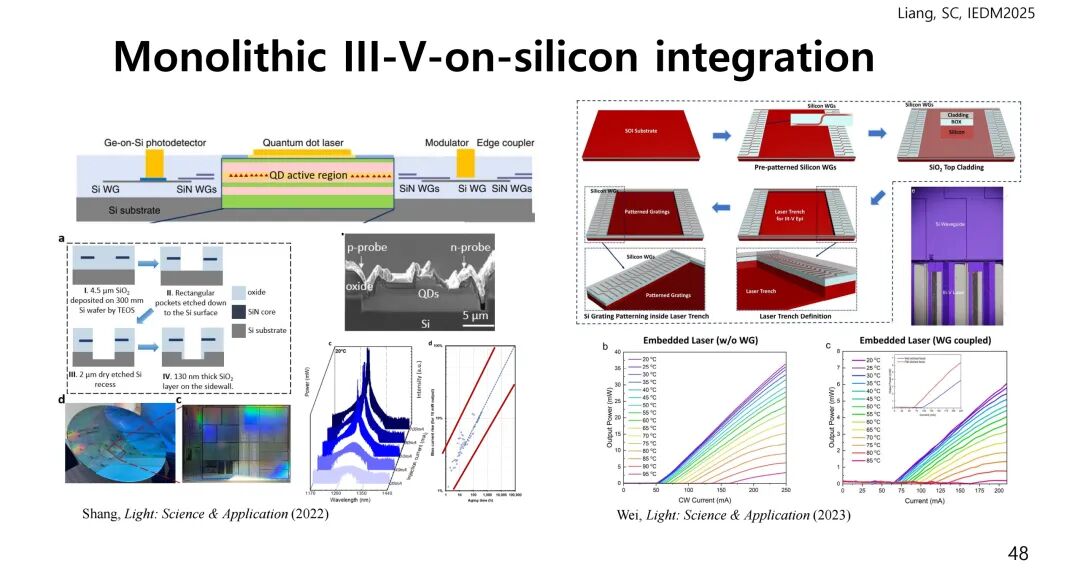

单片集成追求最高的集成密度与无互连损耗，通过在硅基板上直接生长III-V族材料实现全器件集成，但面临晶格失配、热失配引发的缺陷问题，易产生反相畴、穿通位错等，影响器件可靠性。UCSB、东京工业大学等科研机构通过量子点材料引入、基板表面优化等技术，持续改善器件性能，是未来高集成度场景的重要发展方向。

四、产业生态：从设计到封装的全链条支撑

硅光子技术的规模化应用依赖设计、制造、测试、封装全链条的生态协同，目前已形成较为完善的产业支撑体系。

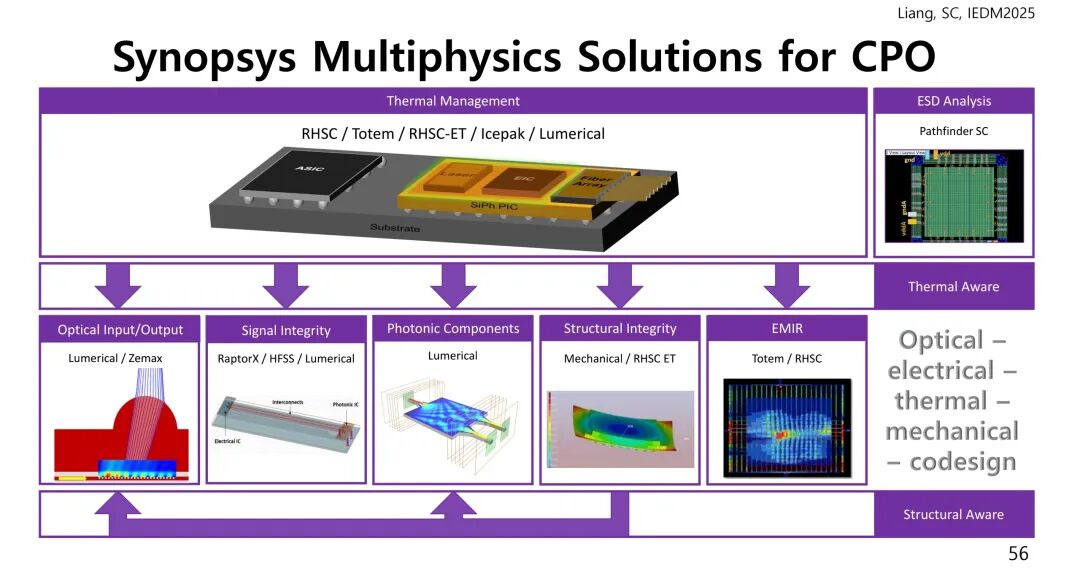

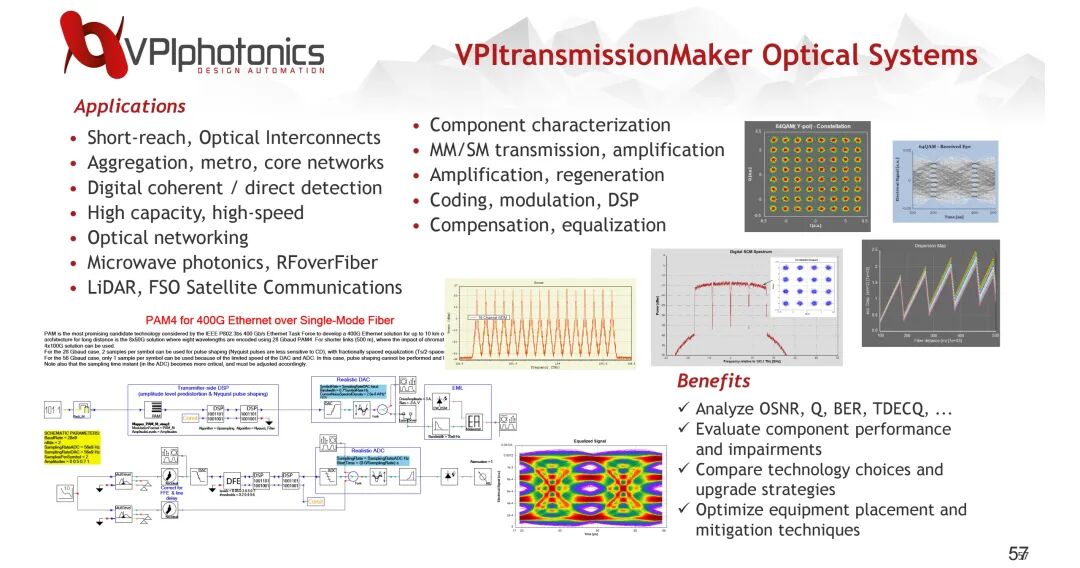

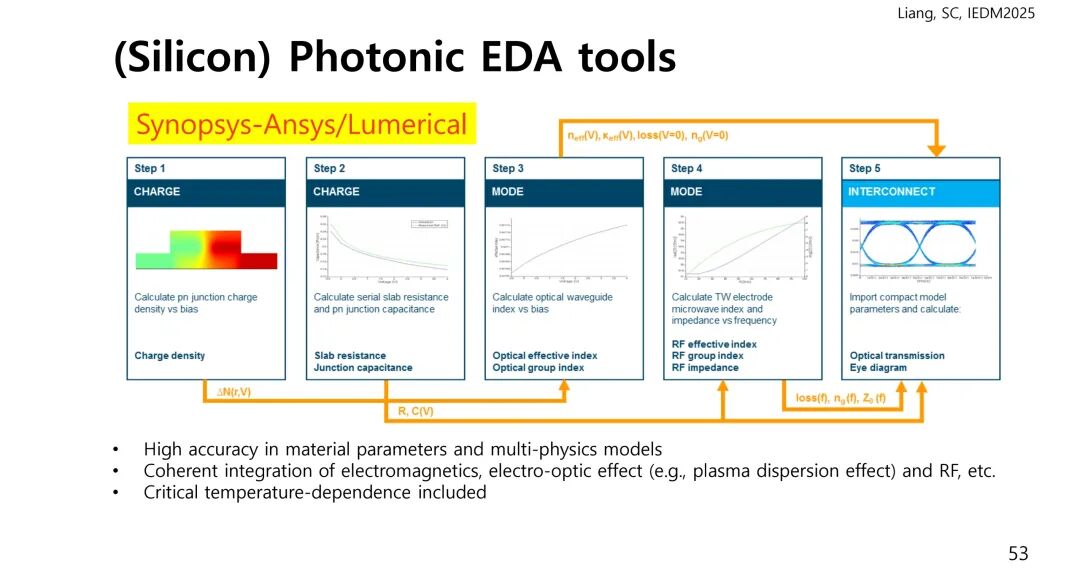

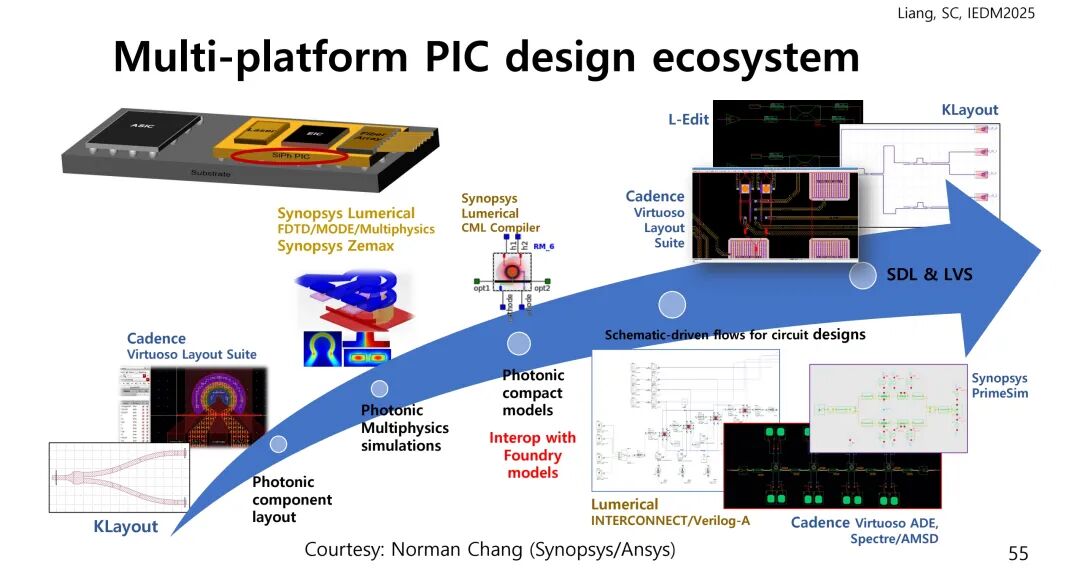

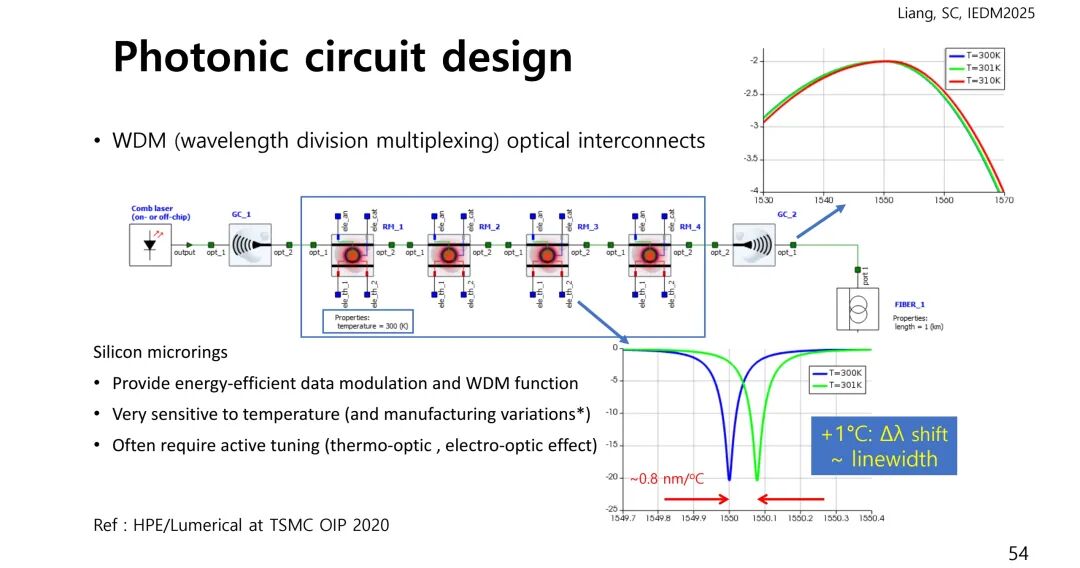

在设计与仿真环节，EDA工具实现了多物理场的协同仿真，核心工具包括Synopsys-Ansys/Lumerical（支持电磁-电光-RF-热耦合仿真）、Cadence Virtuoso（版图设计）、VPItransmissionMaker（系统级仿真）。这些工具包含温度依赖性模型，能够精准模拟载流子色散、热光效应等复杂物理过程，支撑光子-电子-热-机械的协同设计，为器件性能优化提供保障。

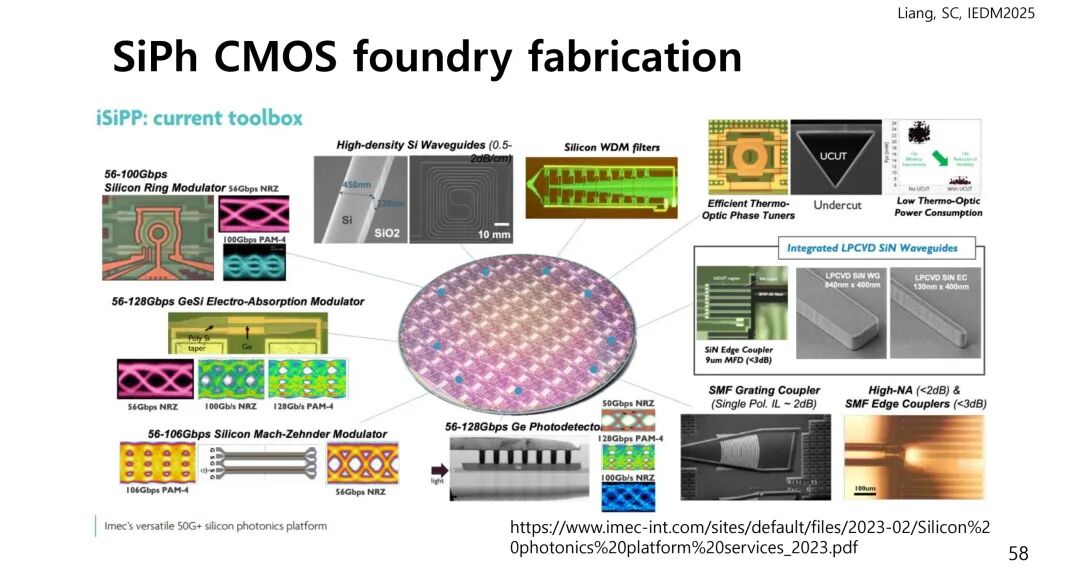

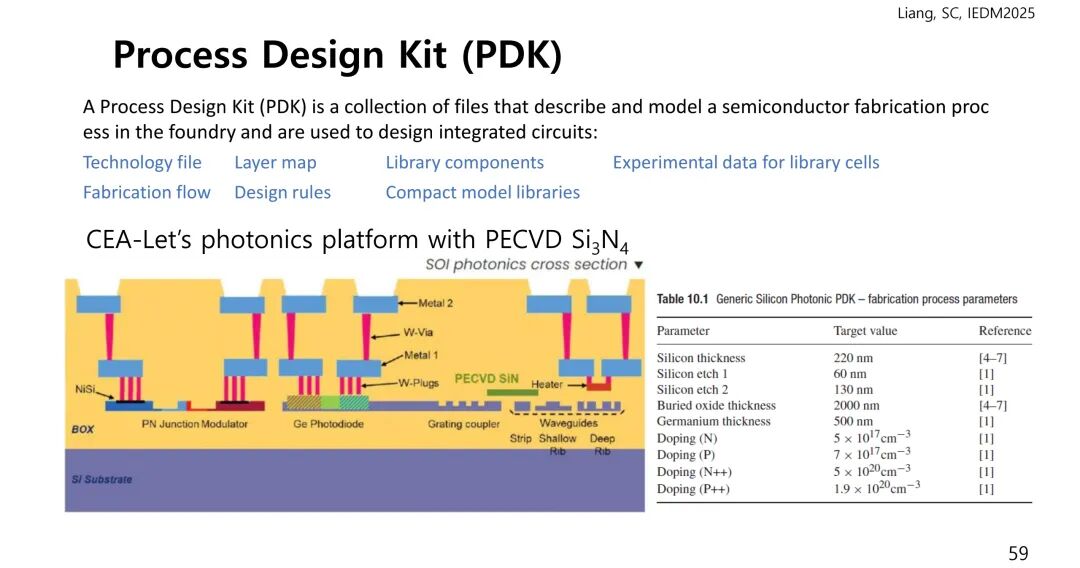

代工厂与工艺设计套件（PDK）是规模化制造的核心。GlobalFoundries、TSMC、UMC、Tower Semiconductor、imec等主流代工厂均推出了50G+速率的硅光子制造平台，PDK作为核心技术文件，包含技术图层、器件库、设计规则、紧凑模型及实验数据。

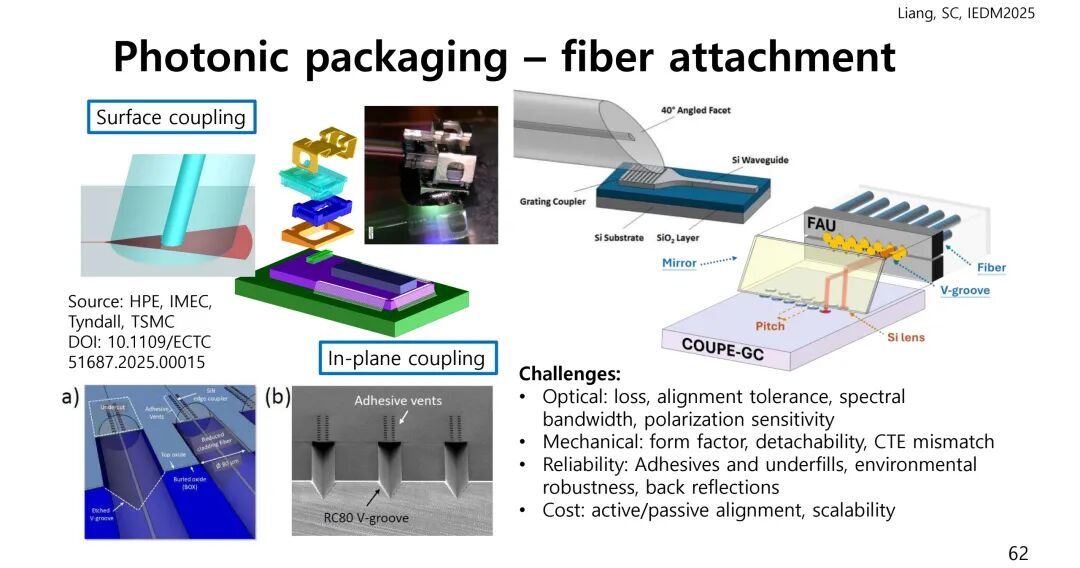

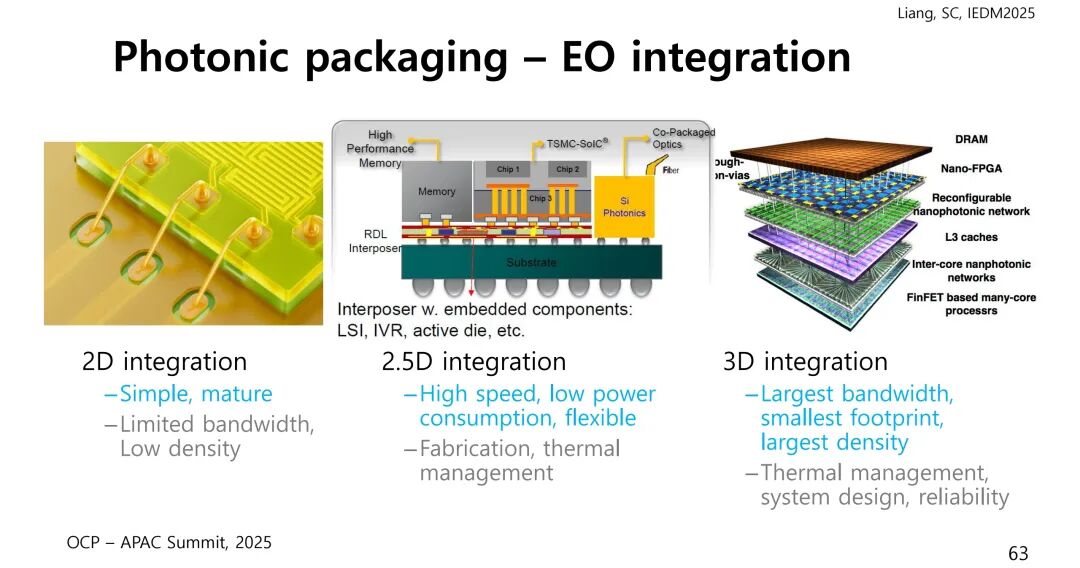

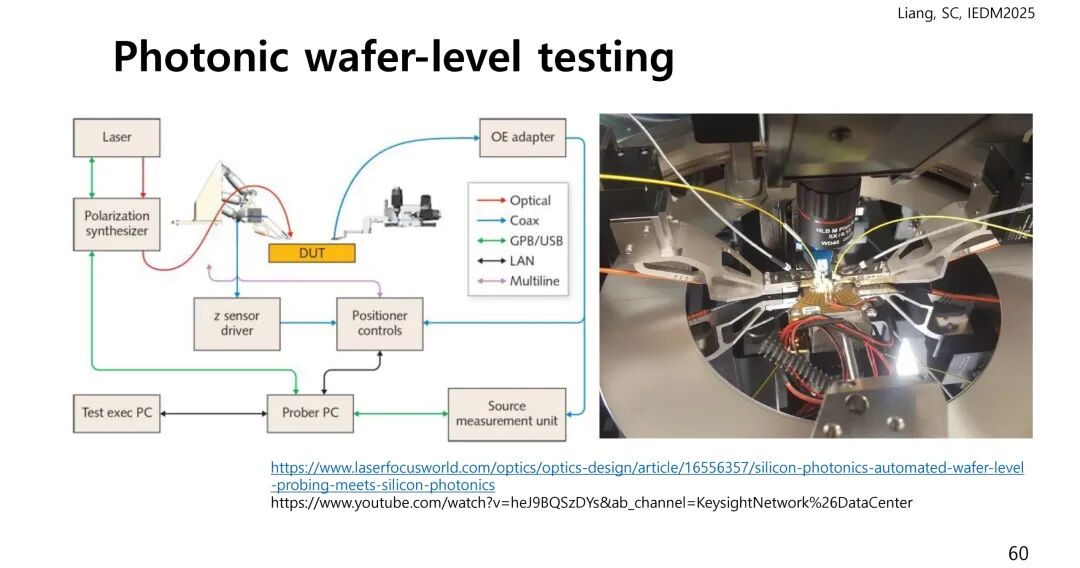

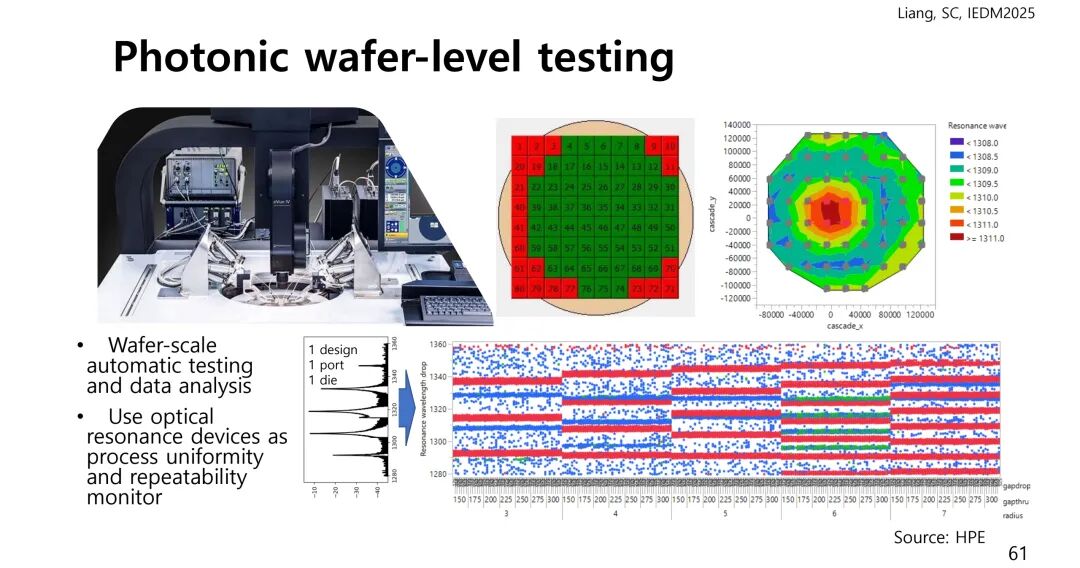

测试与封装环节聚焦性能验证与可靠性保障。测试方面，采用晶圆级自动测试方案，通过谐振器件监控工艺均匀性，核心测试指标包括光损耗、带宽、偏振敏感性、响应度等；封装方面，形成2D/2.5D/3D集成方案，光纤连接采用V型槽、光栅耦合器、硅透镜等方式，解决对准精度、热膨胀系数不匹配、环境可靠性等问题，确保封装后插入损耗稳定。

供应链体系已形成清晰的分工：PIC设计企业主导方案开发，Lumentum、Coherent等提供激光器、探测器等核心器件，代工厂负责晶圆制造，封装测试企业完成后道工艺，最终通过NVIDIA、Broadcom、Intel等企业集成到CPO设备中，适配数据中心、HPC等终端场景。

五、案例聚焦：共封装光学（CPO）的规模化应用

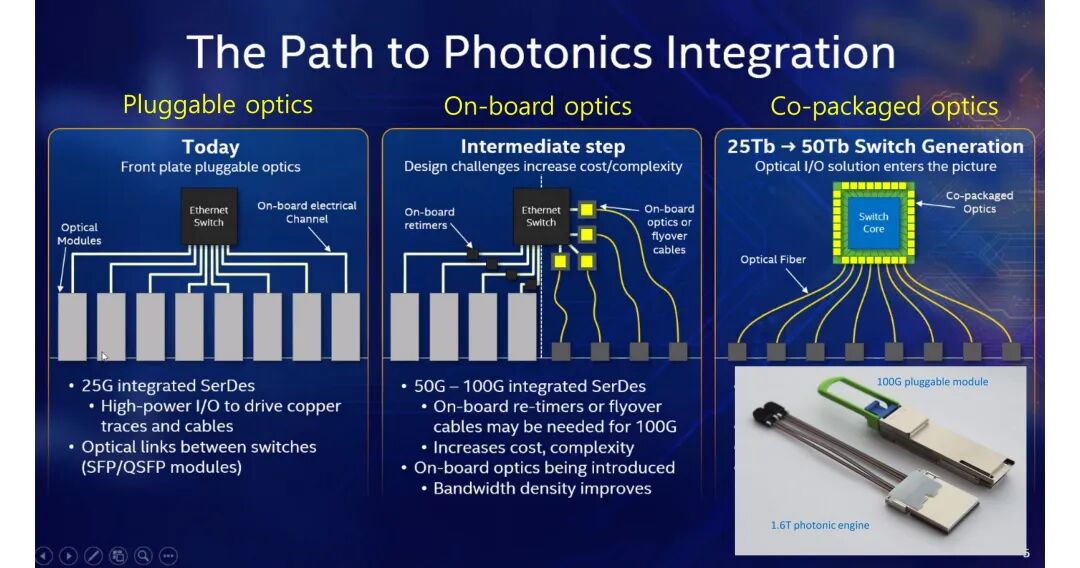

共封装光学（CPO）通过将光引擎与交换机芯片共封装，突破板级互连的带宽与能耗瓶颈，已在AI集群、高端交换机中实现规模化落地。

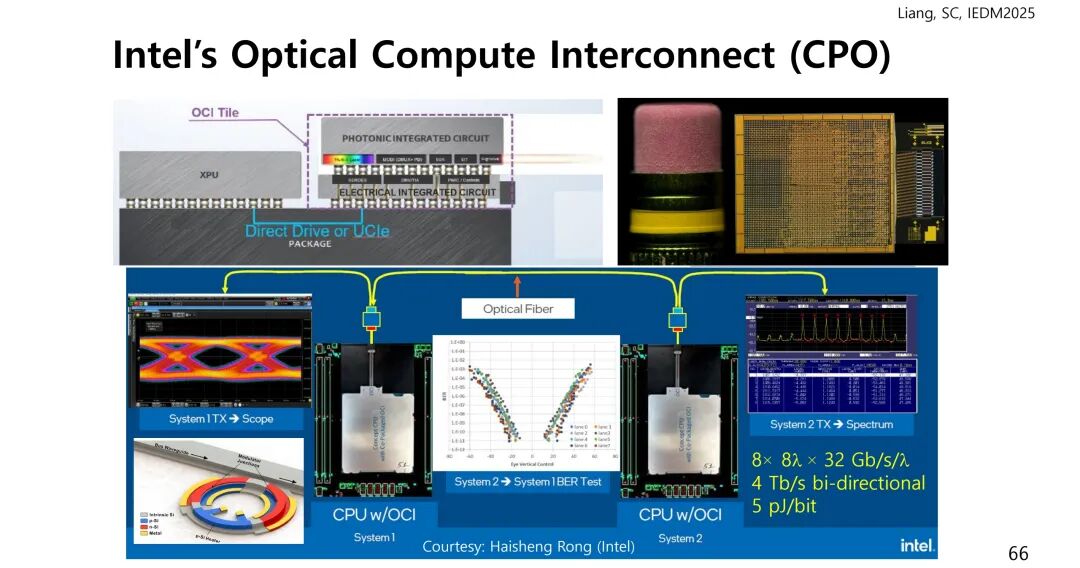

Intel的光学计算互连（OCI）方案表现突出，实现4Tb/s的双向传输带宽，采用8×8λ×32Gb/s/λ的通道配置，能耗低至5pJ/bit，支持Direct Drive或UCle接口，可直接适配CPU/XPU的高速互连需求，其光子集成电路与电子集成电路共封装，简化了系统架构。

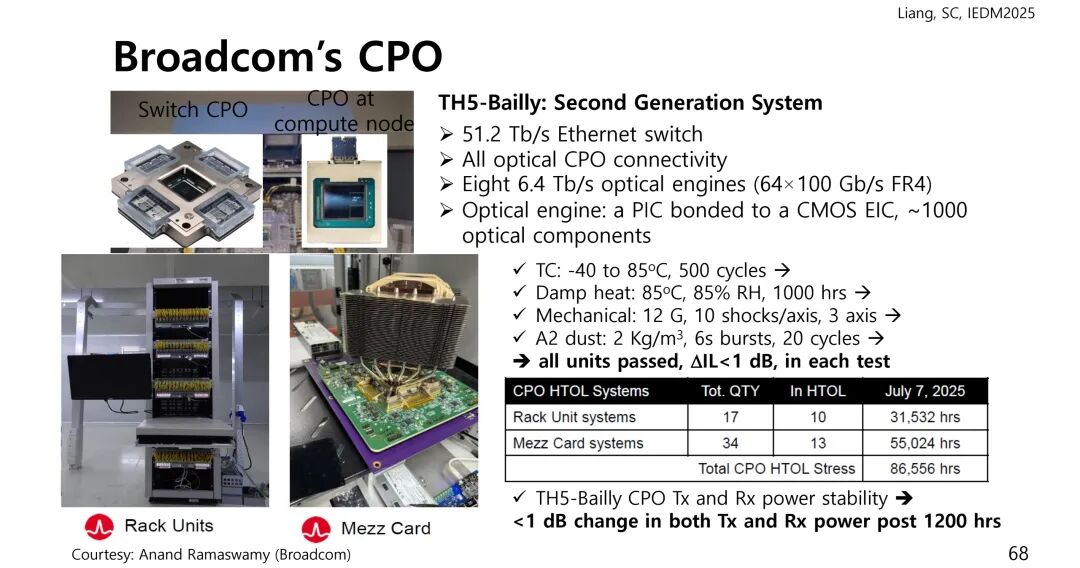

Broadcom的TH5-Bailly交换机是CPO技术的标杆产品，具备51.2Tb/s的以太网传输容量，搭载8个6.4Tb/s的光引擎（每个光引擎含64×100Gb/s FR4通道），单个光引擎集成了约1000个光学组件。该产品通过了严苛的可靠性测试：-40~85℃温度循环500次、85℃85%RH湿热环境1000小时、12G冲击（3轴各10次）、2Kg/m³粉尘冲击20次，所有测试后插入损耗变化均小于1dB；截至2025年7月，其机架单元系统与夹层卡系统累计完成86556小时的高温老化测试，Tx/Rx功率稳定性变化小于1dB。

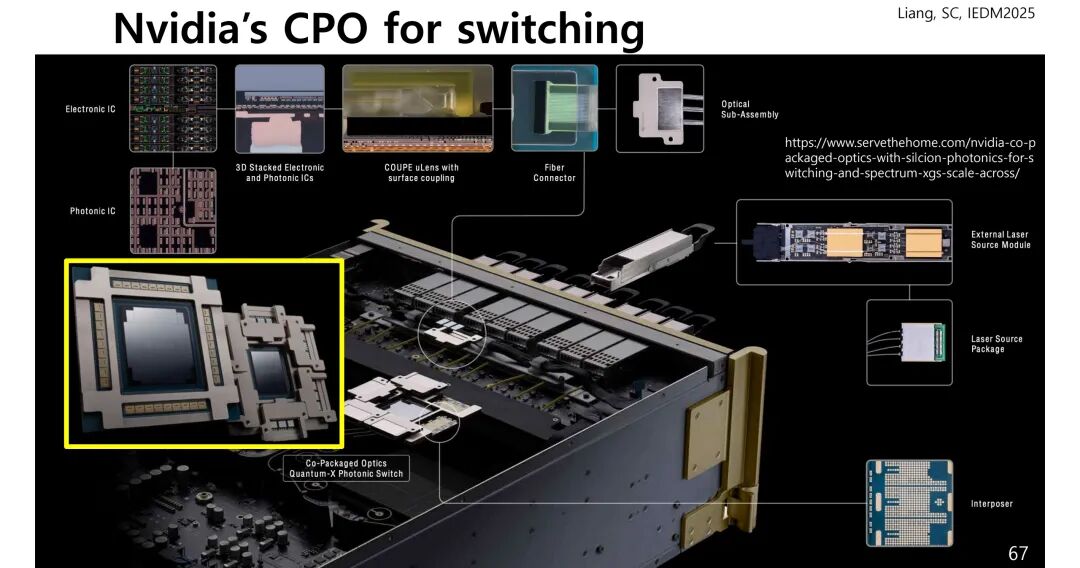

NVIDIA的Quantum-X方案采用3D堆叠电子与光子集成电路架构，通过表面耦合技术实现光纤连接，搭配外部激光源模块，专为AI集群的高速互连设计，能够支撑大规模算力集群的低延迟、高带宽数据传输。

六、应用场景与未来展望

（一）核心应用领域

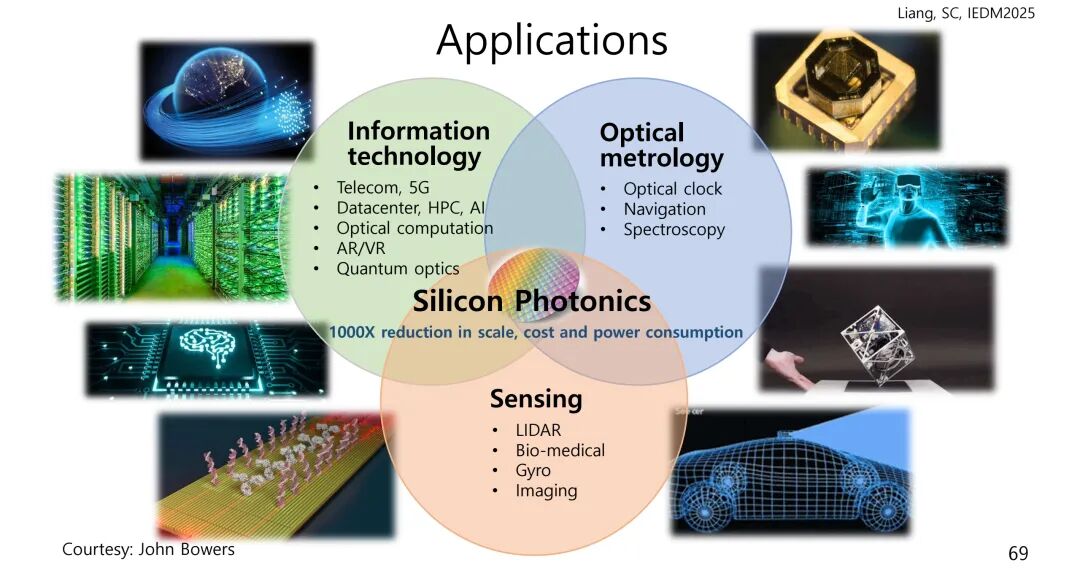

硅光子学的应用已覆盖信息技术、传感计量、前沿科技三大领域。在信息技术领域，除了数据中心、HPC、AI集群的核心互连场景，还广泛应用于5G/6G通信、AR/VR、光学计算、光学时钟等；在传感与计量领域，支撑LiDAR、生物医学成像、陀螺导航、光谱分析等高精度应用；在前沿领域，为量子光学、自由空间光通信（FSO）提供核心支撑，其规模化应用可实现1000倍的设备体积、成本与功耗降低。

（二）未来发展方向

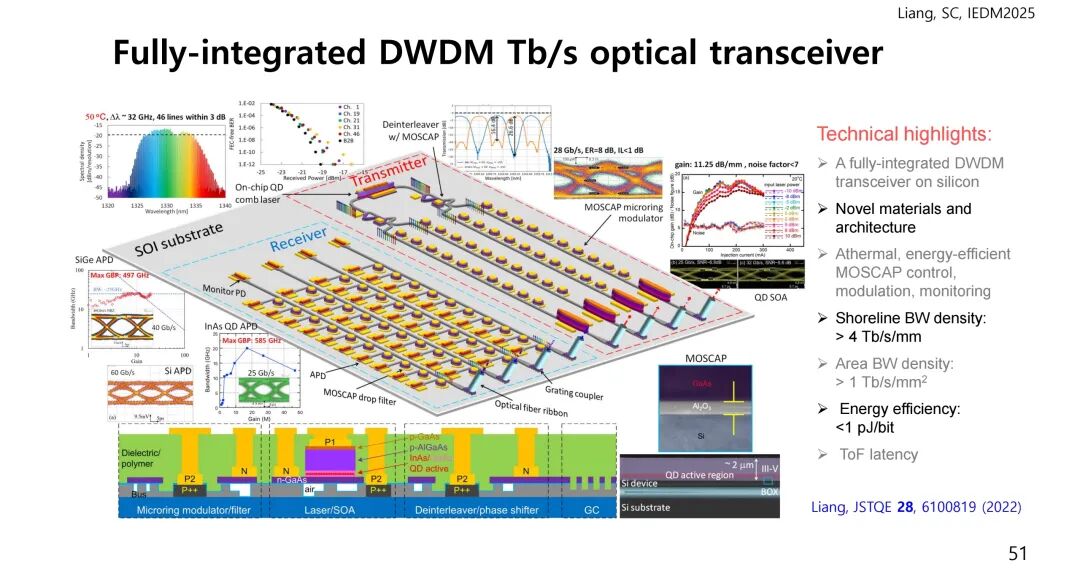

技术层面，硅光子学将持续向更高集成密度（目标>1Tb/s/mm²带宽密度）、更低能耗（目标<1pJ/bit）、更低成本（依托CMOS批量生产工艺）演进，新型调制格式（PAM8/16）、多波长集成（DWDM）、全光信号处理将成为关键创新方向。产业层面，将进一步推动ELSFP等行业标准落地，强化EDA工具与代工厂的协同，完善PDK生态，降低设计门槛。器件层面，量子点激光器的规模化应用、异质集成工艺的成本优化、无源器件损耗的进一步降低，将成为技术突破的核心抓手。

七、结语

硅光子学凭借与CMOS工艺的兼容性、高带宽、低功耗的核心优势，已成为破解AI与HPC领域数据传输瓶颈的关键技术。其发展路径清晰呈现了“需求驱动-组件优化-集成创新-生态成熟”的协同逻辑，从无源与有源器件的精准设计，到多集成路径的竞争融合，再到全产业链的生态协同，最终通过共封装光学（CPO）实现规模化落地。未来，随着技术的持续迭代与生态的不断完善，硅光子学将全面替代传统电子互连，成为支撑下一代算力密集型场景的核心技术基石。
