我们上一章介绍了Web服务器，其中以Nginx为主，本章我们来讲解几个代理软件：Squid，Haproxy，LVS，FRP(内网穿透)。

上个小节我们介绍LVS的的NAT模式，但是这个NAT模式所有请求都会经过DR，容易出现瓶颈。今天我们来讲解另外一种模式：DR模式，只有请求会经过DR，请求返回并不会经过DR,而是直接有RS直接返回。这样就大大降低了DR的压力。

一、DR 模式（Direct Routing）的核心原理

DR 模式，即直接路由模式，是 LVS（Linux Virtual Server）中的一种高级工作模式，以其高效性而著称。与 NAT 模式不同的是，DR 模式不修改数据包的源IP和目标IP，而是通过更改数据包的目标MAC地址来实现流量的转发。这种模式特别适用于高性能要求的场景，因为它避免了NAT模式中的IP地址转换过程，从而降低了Director的工作负载。

关键流程：

客户端请求发送：客户端发送请求到VIP（Virtual IP），这个VIP实际上是Director对外暴露的服务IP。
Director接收并转发请求：Director接收到客户端的请求后，并不会修改请求包的目标IP或源IP，而是将请求包的目标MAC地址改为Real Server的MAC地址，然后将数据包直接转发给选定的Real Server。这里的关键点在于仅修改了MAC地址，保证了数据包在网络层可以直接到达Real Server。
Real Server处理请求：Real Server接收到请求后，会直接处理该请求，并且响应数据直接发回给客户端，绕过了Director。这是因为Real Server的响应数据包的源IP是VIP，目标IP是客户端的真实IP，这样可以确保响应能够正确地返回给客户端。

流量路径示意图：

请求方向：Client → [VIP] Director (只改MAC) → Real Server
响应方向：Client ← [VIP] Real Server 直接响应 ← 绕过Director

二、DR 模式的关键配置

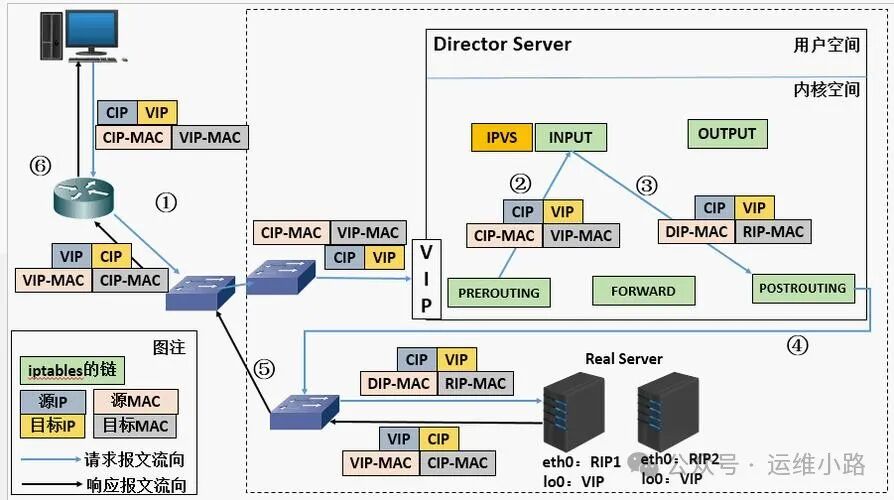

1.网络拓扑

此图来源于网络

三、DR 模式的部署

#把vip 临时添加到DR机器
ifconfig eth0:0 192.168.31.134 netmask 255.255.255.255 broadcast 192.168.31.134 up
#  添加 NAT 规则（将 VIP:80 的请求转发到 Real Server）

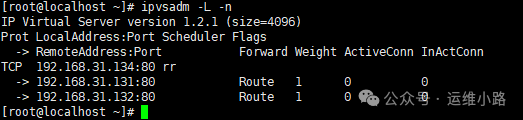

#添加ipvsadm规则
ipvsadm -A -t 192.168.31.134:80 -s rr
ipvsadm -a -t 192.168.31.134:80 -r 192.168.31.131:80 -g
ipvsadm -a -t 192.168.31.134:80 -r 192.168.31.132:80 -g

这里参数和NAT模式实际只是最后一个参数的区别，-m是NAT模式，-g是DR(路由)模式

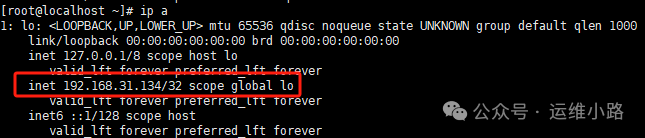

#把vip添加到本地回环
ip addr add 192.168.31.134/32 dev lo

#添加arp抑制，避免响应134的arp需求
#这样才能确认访问vip会先到达dr服务器的vip
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

[root@localhost ~]# tcpdump -i any port 80
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
20:30:04.772098 IP 192.168.31.44.57175 > localhost.localdomain.http: Flags [.], seq 927064611:927064612, ack 3222223343, win 1025, length 1: HTTP
20:30:04.772111 IP 192.168.31.44.57175 > localhost.localdomain.http: Flags [.], seq 0:1, ack 1, win 1025, length 1: HTTP
20:30:04.816754 IP 192.168.31.44.57175 > localhost.localdomain.http: Flags [P.], seq 1:538, ack 1, win 1025, length 537: HTTP: GET / HTTP/1.1
20:30:04.816776 IP 192.168.31.44.57175 > localhost.localdomain.http: Flags [P.], seq 1:538, ack 1, win 1025, length 537: HTTP: GET / HTTP/1.1
20:30:04.818282 IP 192.168.31.44.57288 > localhost.localdomain.http: Flags [S], seq 3838092750, win 64240, options [mss 1460,nop,wscale 8,nop,nop,sackOK], length 0
20:30:04.818314 IP 192.168.31.44.57288 > localhost.localdomain.http: Flags [S], seq 3838092750, win 64240, options [mss 1460,nop,wscale 8,nop,nop,sackOK], length 0
20:30:04.822822 IP 192.168.31.44.57288 > localhost.localdomain.http: Flags [.], ack 3020950689, win 1026, length 0
20:30:04.822843 IP 192.168.31.44.57288 > localhost.localdomain.http: Flags [.], ack 1, win 1026, length 0
20:30:04.865907 IP 192.168.31.44.57175 > localhost.localdomain.http: Flags [.], ack 182, win 1025, length 0
20:30:04.865920 IP 192.168.31.44.57175 > localhost.localdomain.http: Flags [.], ack 182, win 1025, length 0
20:30:06.038608 IP localhost.localdomain.36386 > 192.168.31.131.http: Flags [S], seq 3544855196, win 29200, options [mss 1460,sackOK,TS val 227196 ecr 0,nop,wscale 7], length 0
20:30:06.038634 IP localhost.localdomain.43838 > 192.168.31.132.http: Flags [S], seq 1825416513, win 29200, options [mss 1460,sackOK,TS val 227196 ecr 0,nop,wscale 7], length 0
20:30:06.038949 IP 192.168.31.132.http > localhost.localdomain.43838: Flags [S.], seq 3040237057, ack 1825416514, win 28960, options [mss 1460,sackOK,TS val 210212 ecr 227196,nop,wscale 7], length 0
20:30:06.038968 IP localhost.localdomain.43838 > 192.168.31.132.http: Flags [.], ack 1, win 229, options [nop,nop,TS val 227197 ecr 210212], length 0
20:30:06.038977 IP 192.168.31.131.http > localhost.localdomain.36386: Flags [S.], seq 165726405, ack 3544855197, win 28960, options [mss 1460,sackOK,TS val 216199 ecr 227196,nop,wscale 7], length 0
20:30:06.038981 IP localhost.localdomain.36386 > 192.168.31.131.http: Flags [.], ack 1, win 229, options [nop,nop,TS val 227197 ecr 216199], length 0
20:30:06.039008 IP localhost.localdomain.36386 > 192.168.31.131.http: Flags [R.], seq 1, ack 1, win 229, options [nop,nop,TS val 227197 ecr 216199], length 0
20:30:06.039026 IP localhost.localdomain.43838 > 192.168.31.132.http: Flags [R.], seq 1, ack 1, win 229, options [nop,nop,TS val 227197 ecr 210212], length 0

从抓包来看，只有DR接受到客户端请求链接，和DR转发到到后端RS的请求，并没有DR返回客户端的包。
