【Linux内核及内核编程】Linux内核的组成

作为全球应用最广泛的开源操作系统内核，Linux内核不仅支撑着Android系统、云计算平台和超级计算机，更是理解现代操作系统原理的最佳实践样本。

一、源代码目录：打开内核世界的地图​

典型内核源码目录结构（以Linux 5.15为例）：

linux-5.15/
├── arch/           # 硬件架构代码（x86, arm, riscv等）
├── block/          # 块设备层（硬盘、SSD调度）
├── crypto/         # 加密算法（AES, SHA等）
├── drivers/        # 设备驱动（占代码量60%！）
│   ├── gpu/        # 显卡驱动
│   ├── net/        # 网卡驱动
│   └── ...         # 其他成千上万驱动
├── fs/             # 文件系统王国
│   ├── ext4/       # 经典日志文件系统
│   ├── nfs/        # 网络文件系统
│   └── proc/       # 虚拟文件系统（/proc）
├── include/        # 头文件库（内核API定义）
├── init/           # 内核启动流程（start_kernel()在此）
├── ipc/            # 进程间通信（信号量、共享内存等）
├── kernel/         # 核心调度器（进程/线程管理）
├── lib/            # 通用库（CRC校验、字符串操作）
├── mm/             # 内存管理（物理&虚拟内存）
├── net/            # 网络协议栈
│   ├── ipv4/       # TCP/IP协议实现
│   └── wireless/   # WiFi协议
└── tools/          # 开发工具（性能分析、测试套件）

二、五大核心组件：内核的功能支柱​

如果把内核比作一辆汽车，刚才的目录结构是零件摆放位置，现在我们要组装这些零件，看看它们如何协作实现核心功能。​

2.1 进程调度：CPU 资源的公平分配员​

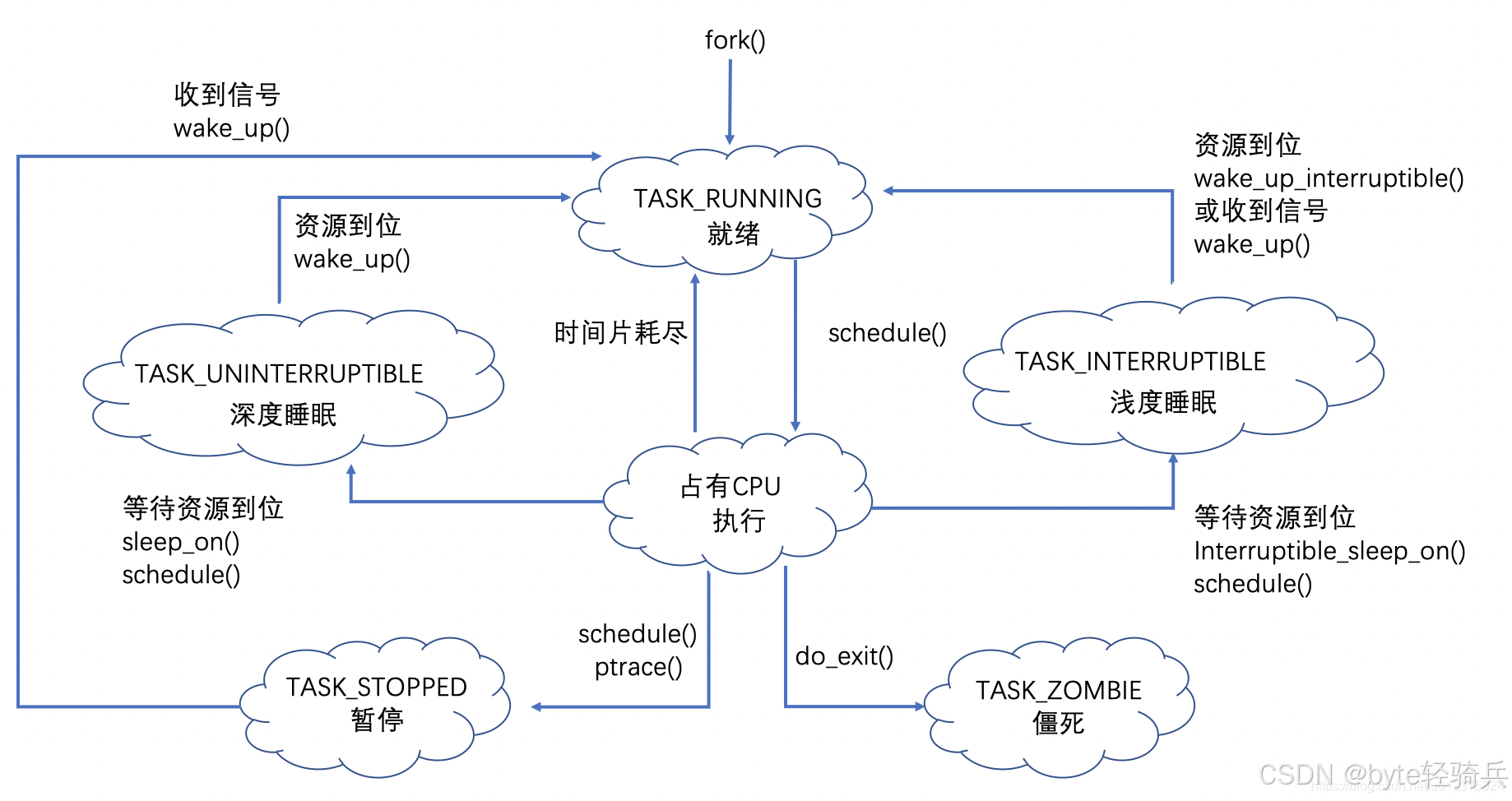

（1）进程的三种状态​

• 运行态：正在占用 CPU（同一时刻只有一个进程在单核 CPU 上运行）​
• 就绪态：准备好运行，排队等待 CPU（比如后台的聊天软件）​
• 阻塞态：等待某个事件（如等待用户输入、等待文件读取完成）​

（2）调度算法：谁该先用 CPU？​

完全公平调度（CFS，针对普通进程）：​

• 给每个进程一个 "虚拟运行时间"，优先运行时间短的进程​
• 例子：同时开 10 个网页，CFS 让每个网页标签轮流获得 CPU 时间，避免某个标签卡死整个浏览器​

实时调度（FIFO/RR，针对实时进程）：​

• FIFO（先来先服务）：实时进程按到达顺序运行，一旦开始就不中断（如视频会议软件）​
• RR（时间片轮转）：给实时进程分配固定时间片，时间到了切换到下一个实时进程（如工业控制中的实时任务）​

（3）调度时机：什么时候切换进程？​

• 进程主动放弃（如调用sleep函数）​
• 时间片用完（普通进程最多运行 1-2 毫秒）​
• 发生中断（如键盘按下、硬盘读写完成）​

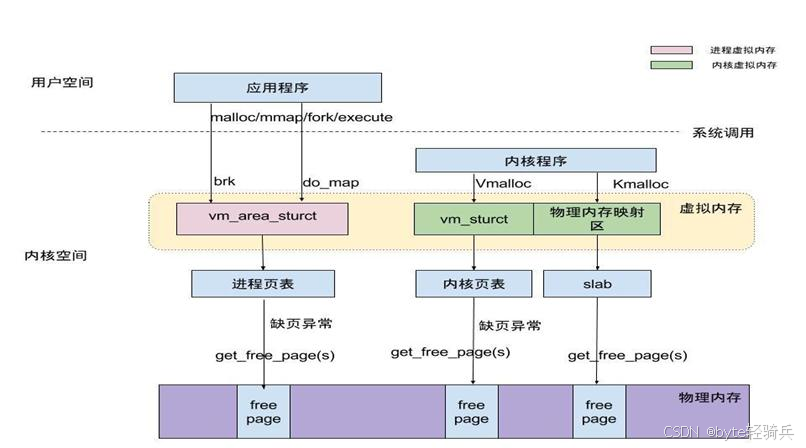

2.2 内存管理：让小内存发挥大作用​

（1）虚拟内存：每个进程的 "专属内存"​

• 原理：每个进程看到 4GB 虚拟地址空间（32 位系统），通过页表映射到物理内存​
• 分区：​
• 用户空间（0-3GB）：存放进程的代码、数据、堆、栈（比如你打开的 Word 文档数据）​
• 内核空间（3-4GB）：内核代码和数据，所有进程共享（比如内存管理模块、进程调度模块）​
• 好处：进程之间互不干扰，一个程序崩溃不会影响其他程序（比如浏览器崩溃不会让整个系统死机）​

（2）物理内存分配策略​

• 伙伴系统（Buddy System）：​
• 管理 4KB 以上的内存块，通过二叉树查找连续空闲块​
• 解决外部碎片问题（比如合并相邻的空闲块）​
• slab 分配器：​
• 预先创建常用数据结构的缓存（如task_struct进程描述符）​
• 分配速度极快，减少内存碎片（比如频繁创建 / 销毁的网络连接结构体）​

（3）swap 空间：内存不够时的 "临时仓库"​

• 当物理内存不足，内核把不常用的内存页写入硬盘 swap 分区​
• 代价：swap 读写速度比内存慢 100 倍以上，所以服务器通常会配置大内存减少 swap 使用​

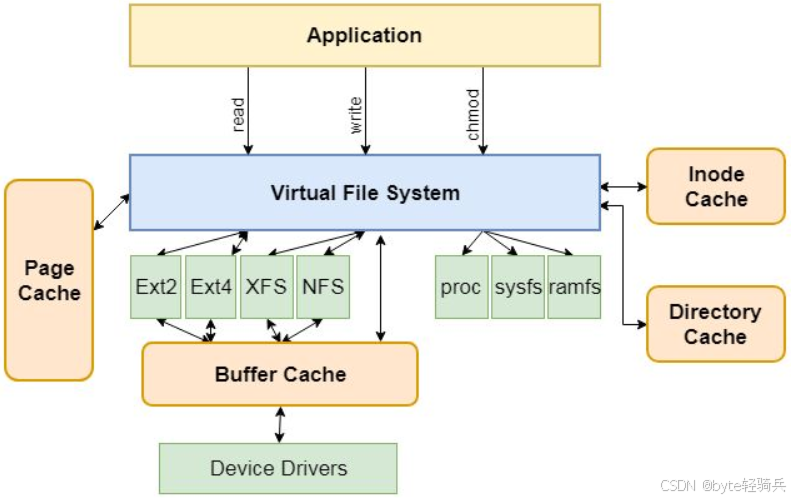

2.3 虚拟文件系统（VFS）：统一文件操作的万能接口​

（1）四大核心数据结构​

• 超级块（super_block）：描述文件系统整体信息（如块大小、空闲块数量），类似硬盘的 "户口本"​
• inode：存储文件元数据（大小、权限、数据块位置），每个文件唯一对应一个 inode，类似文件的 "身份证"​
• dentry：目录项，记录文件 / 目录名称和父子关系（如/home/user中的user目录项），类似文件的 "门牌号"​
• file：进程打开文件的状态（读写位置、打开模式），每个打开的文件对应一个 file 结构体，类似文件的 "使用记录"​

（2）操作流程示例（打开一个文件）​

• 用户调用open("/etc/hosts", O_RDONLY)​
• 内核通过 dentry 从根目录开始查找/etc/hosts的路径​
• 找到对应的 inode，根据文件系统类型（如 EXT4）调用ext4_open函数​
• 创建 file 结构体，返回文件描述符（如 3）给用户程序​

（3）支持多种文件系统的秘密​

VFS 定义了一套统一的操作接口（如open/read/write），不同文件系统（EXT4/NFS/FAT32）只需实现这些接口。就像不管是 U 盘还是硬盘，你在电脑上都能用同样的复制粘贴操作，背后是 VFS 在做翻译。​

2.4 网络接口：实现跨设备通信的协议栈​

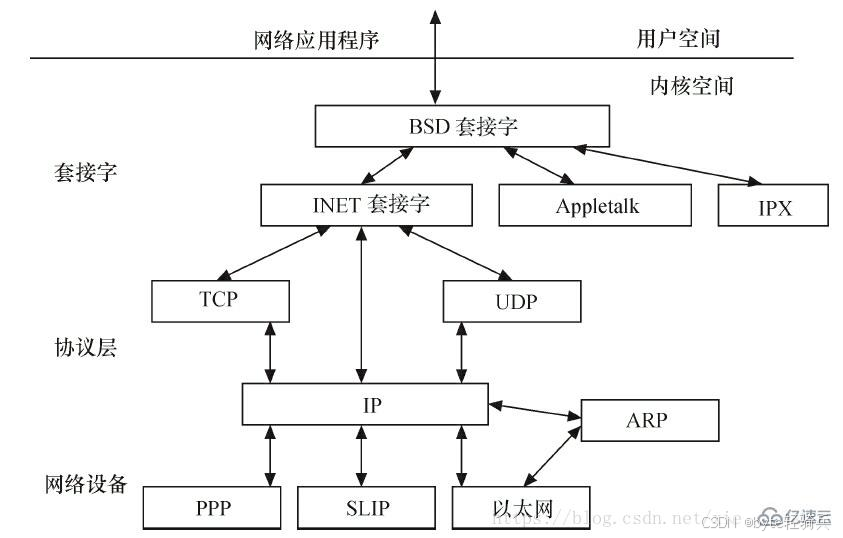

（1）TCP/IP 协议栈分层实现

应用层（HTTP/FTP/SMTP）
├─ 传输层（TCP/UDP：保证数据可靠传输或快速传输）
├─ 网络层（IP：负责路由寻址，比如从北京到上海的路径规划）
└─ 数据链路层（以太网/Wi-Fi：处理数据帧的发送接收，比如局域网内的设备通信）

（2）关键组件​

协议处理模块：​

• net/ipv4/tcp.c：TCP 协议实现（三次握手、流量控制、错误重传）​
• net/ipv4/ip_input.c：处理接收的 IP 数据报​

网络设备驱动：​

• drivers/net/ethernet/：以太网驱动（如 Intel 网卡驱动）​
• drivers/net/wireless/：无线网卡驱动（如 Wi-Fi 模块驱动）​

套接字（socket）：​

• 用户空间与内核网络子系统的接口，通过socket()创建，bind()绑定地址，connect()建立连接​

（3）数据发送过程（以发送微信消息为例）​

• 应用层生成 HTTP 请求数据​
• 传输层用 TCP 协议封装成段（添加源 / 目的端口号）​
• 网络层用 IP 协议封装成数据报（添加源 / 目的 IP 地址）​
• 数据链路层用以太网协议封装成帧（添加源 / 目的 MAC 地址）​
• 物理层通过网卡发送电信号 / 光信号到路由器​

2.5 进程间通信（IPC）：程序之间的对话方式​

当多个进程需要协作（比如浏览器的多个标签页共享 Cookie），就需要 IPC 机制。Linux 提供了多种通信方式，各有适用场景：​

（1）管道（Pipe）​

• 特点：半双工（单向传输），只能在父子进程间使用​
• 例子：命令行中ls | grep "txt"，ls的输出通过管道传给grep​

（2）共享内存（Shared Memory）​

• 特点：最快的 IPC 方式，多个进程直接访问同一块物理内存​
• 注意：需配合信号量 / 互斥锁同步，避免数据竞争​
• 场景：视频处理软件中，多个模块共享一帧图像数据​

（3）信号量（Semaphore）​

• 作用：控制对临界资源的访问（如打印机、数据库连接）​
• 例子：多个进程同时写入日志文件，信号量保证每次只有一个进程写入​

（4）消息队列（Message Queue）​

• 特点：以消息为单位传递，支持优先级​
• 场景：微服务架构中，不同服务通过消息队列异步通信​

IPC 方式对比表：​​

三、内核空间 vs 用户空间：操作系统的 "楚河汉界"​

3.1 为什么要区分？​

• 安全隔离：用户程序不能直接访问硬件（防止病毒破坏内存）​
• 稳定保障：内核错误可能导致系统崩溃，用户程序崩溃通常只影响自身​
• 权限分级：内核拥有最高权限（x86 的 Ring 0），用户程序在低权限（Ring 3）​

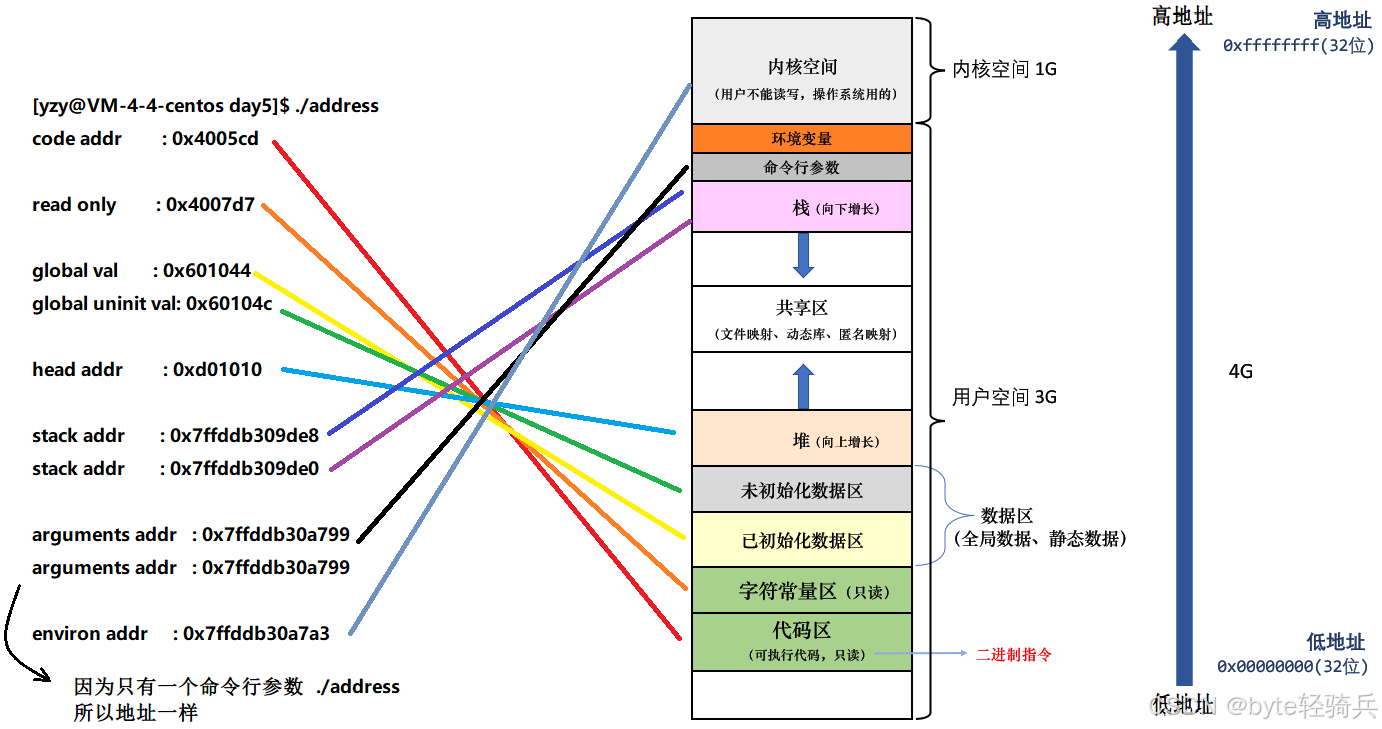

3.2 内存空间划分（以 32 位系统为例）

+------------------+ 4GB（虚拟地址空间）
| 内核空间（3-4GB） | 所有进程共享，存放内核代码/数据
+------------------+
| 用户空间（0-3GB） | 每个进程独立，存放程序代码/数据/堆/栈
+------------------+

3.3 系统调用：跨越边界的唯一通道​

当用户程序需要访问硬件（如读文件、申请内存），必须通过系统调用进入内核空间：​

• 用户程序执行read(fd, buf, len)​
• 触发陷阱指令（x86 的syscall），CPU 切换到内核态​
• 内核执行sys_read函数，完成文件读取​
• 返回用户态，继续执行用户程序​

类比：​

用户空间像普通居民区，内核空间像保护区。居民（用户程序）不能随便进入保护区，必须通过大门（系统调用），由保安（内核）检查许可后陪同进入（执行特权操作）。​

Linux内核的设计哲学——模块化、可扩展性、性能优化——不仅体现在代码结构中，更渗透着Unix"做一件事并做好"的工程智慧。
