【驱动设计的硬件基础】串口

最近帮朋友调试单片机的时候，又和串口打了一整天交道。看着电脑串口调试助手跳动的字符，突然觉得这个 "古老" 的通信接口，就像电子世界里的老邮差，默默传递着数据却鲜少被关注。今天聊聊这个驱动设计中最基础却又无比重要的硬件模块 —— 串口。​

一、串口：电子世界的 "老式电话"

1.1 它藏在你身边的每个角落

你可能没注意过，但串口真的无处不在：

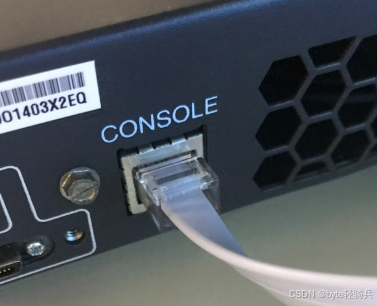

• 家里的老式路由器，后面那个标着 "Console" 的小孔是串口；
• 工厂里的 PLC（可编程逻辑控制器），和传感器通信靠的是串口；
• 你给开发板下载程序用的 USB 转串口线，本质是把 USB 信号转成了串口信号。

它就像电子设备间的 "老式电话"，虽然没有 5G 的速度，却胜在简单可靠 —— 只需要两根线（发送 TX 和接收 RX），就能让两个设备 "说上话"。

1.2 为什么不是并口？单车道反而更能跑

早期电脑还有一种叫 "并口" 的接口（比如打印机的 LPT 口），一次能传 8 位数据，像八车道高速公路。但它有个大问题：线多容易打架，传输距离超不过 2 米，还特别挑环境 —— 稍微有点电磁干扰，数据就乱成一锅粥。

串口就聪明多了：一次只传 1 位数据，像单车道公路。虽然慢（常见波特率 9600bps，每秒传 9600 位），但线少（最少 3 根：TX、RX、GND）、抗干扰强、能传 1200 米（RS-485 标准）。这种 "小而精" 的设计，让它在工业控制、嵌入式开发里混得风生水起。

1.3 异步通信：没有 "同步器" 的默契对话

和 SPI、I2C 这些需要时钟线的 "同步通信" 不同，串口玩的是 "异步通信"。简单说就是：发送方和接收方提前约好 "说话速度"（波特率），然后各说各的。

举个栗子：你和朋友打电话，提前约好每分钟说 100 个字。你说 "吃饭了吗"，他按这个速度听，就能正确接收；要是你突然改成每分钟 200 字，他就会听成 "吃了吗饭"—— 这就是串口调试时最常见的 "乱码"，十有八九是波特率没设对。

二、串口家族大阅兵：各有各的 "绝活"

串口不是一个单一标准，而是根据不同场景进化出的 "家族"。咱们挑几个最常用的成员认识下：

2.1 嵌入式工程师的 "初恋"：UART

UART（通用异步收发器）是嵌入式开发的 "入门级选手"。几乎所有单片机（比如 STM32、ESP32）都自带 UART 模块，就像手机自带通话功能一样。

它的特点：

• 电平是 TTL（3.3V 或 5V），只能和同电平的设备直接连（比如两个单片机）；
• 数据格式能自定义：波特率（9600/115200 等）、数据位（5-8 位）、停止位（1/2 位）、校验位（奇 / 偶 / 无）；

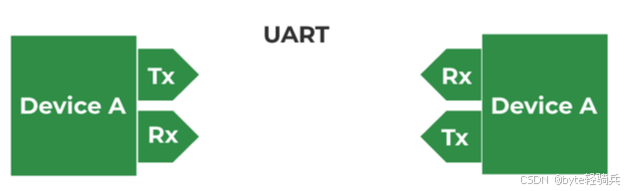

• 硬件简单：只需要 TX（发）、RX（收）、GND（地）三根线。

常见场景：单片机调试时用printf打印日志，蓝牙模块（如 HC-05）和单片机通信，都是 UART 的典型应用。

2.2 计算机的 "老伙计"：RS-232

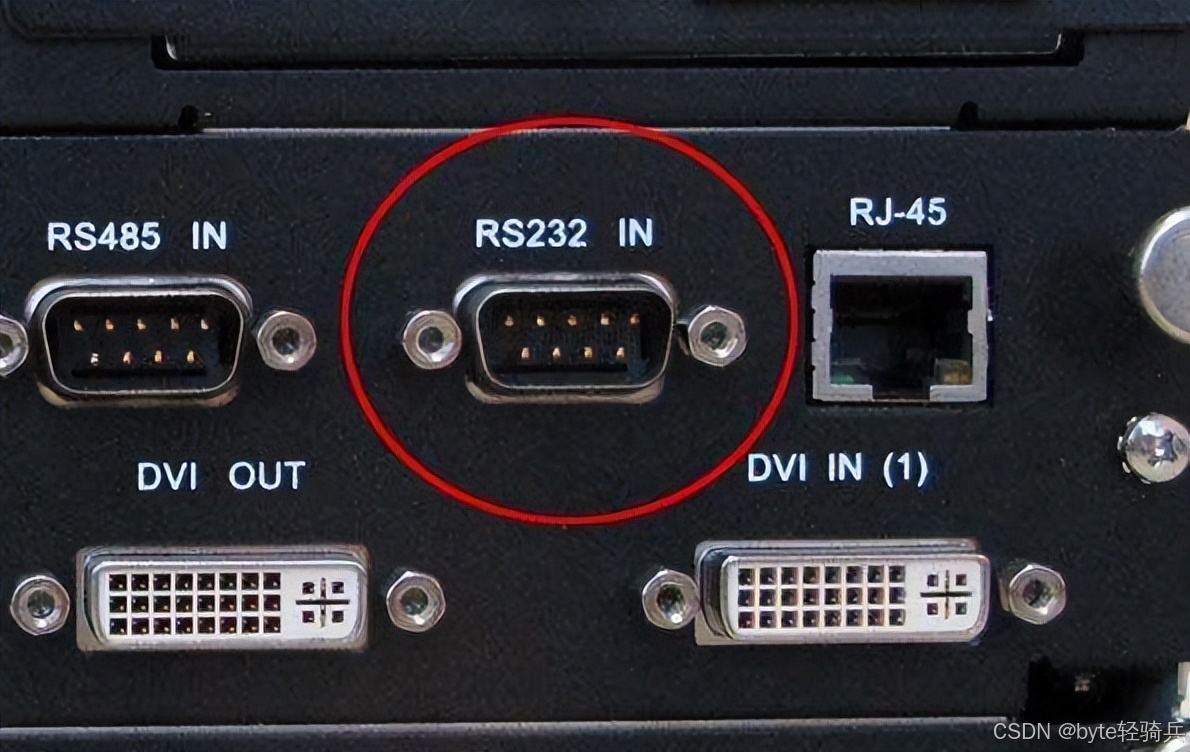

还记得台式机后面那个 9 针的 DB9 接口吗？这就是 RS-232 的 "身份证"。早期计算机用它连 Modem（猫）、打印机，现在新电脑虽不集成，但通过 USB 转 RS-232 线还能接着用。

它的 "特殊脾气"：

• 电平是负逻辑：-3V~-15V 表示 1，+3V~+15V 表示 0（和单片机的 TTL 电平完全相反）；
• 需要电平转换芯片（如 MAX232）：把单片机的 3.3V 转成 RS-232 的 ±10V，否则 "鸡同鸭讲"；
• 传输距离短（最多 15 米），但支持全双工（能同时收发）。

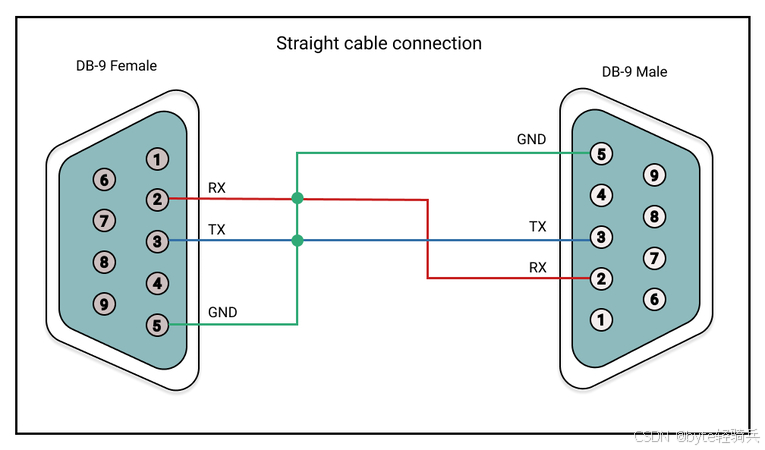

冷知识：DB9 接口的 2 脚是 RX（接收），3 脚是 TX（发送），所以接线时要 "TX 接 RX，RX 接 TX"，否则收不到数据！

2.3 工业现场的 "抗干扰王者"：RS-485

工厂里的电机、变频器会产生很强的电磁干扰，普通串口扛不住。这时候 RS-485 就派上用场了 —— 它是工业控制的 "抗干扰专家"。

它的 "硬核技能"：

• 差分传输：用两根线（A 和 B）传相反的信号，接收端通过 A-B 的电压差判断数据（>200mV 是 1，<-200mV 是 0）。干扰对两根线的影响一样，一减就抵消了；
• 长距离传输：最远 1200 米，还能挂 32 个设备（总线型连接）；
• 半双工通信：同一时间只能发或收，需要用 DE/RE 引脚切换状态。

应用场景：工厂里的 PLC 连传感器、变频器连触摸屏，几乎都是 RS-485 的天下。

2.4 USB 时代的 "转译者"：USB 转串口

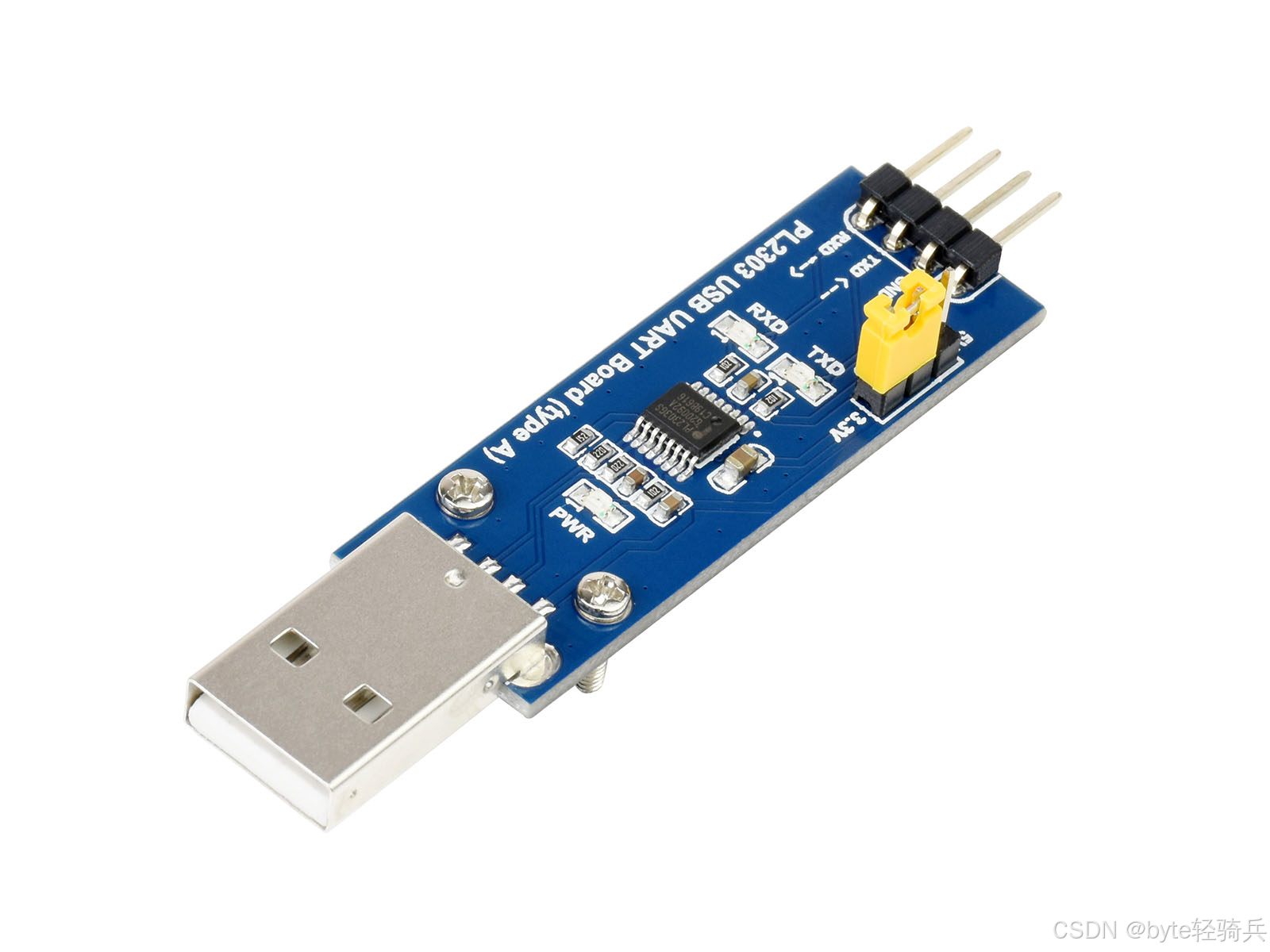

现在电脑基本没串口了，但工程师们发明了 "USB 转串口芯片"（如 CH340、CP2102），让老设备也能连电脑。

它的 "神操作"：

• 电脑端：装驱动后显示为虚拟串口（如 COM3），用串口调试助手就能通信；
• 设备端：输出 TTL 电平的 TX/RX，直接连单片机；
• 体积小：现在的开发板（比如 Arduino）都集成了这个模块，插 USB 就能调试。

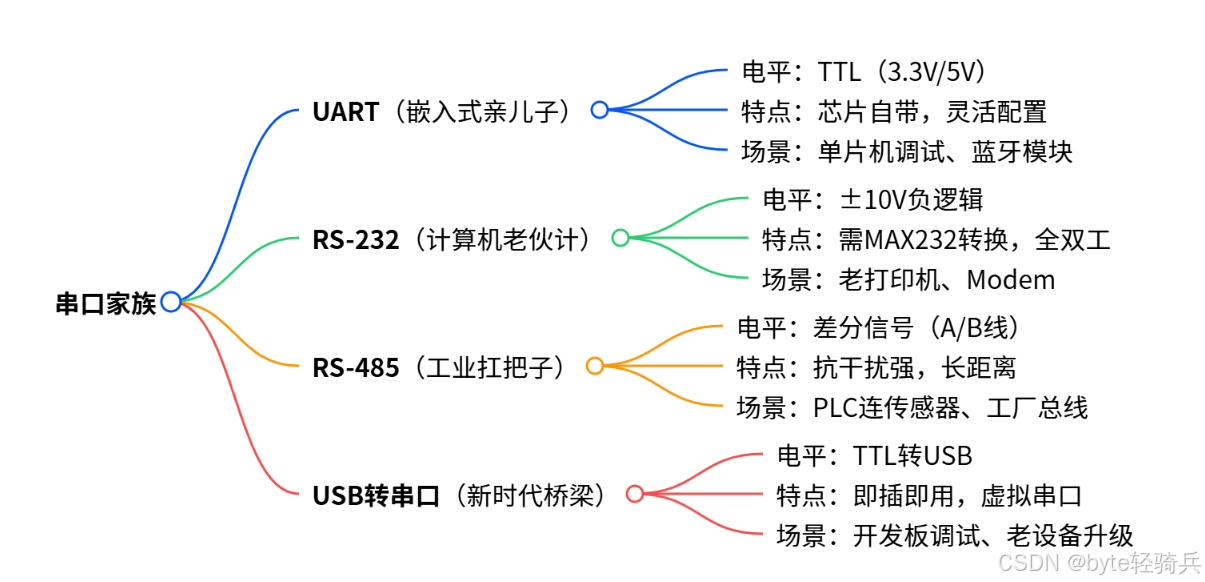

串口家族关系图:

三、串口硬件大拆解：麻雀虽小五脏全

别看串口线就几根，背后的硬件设计可讲究了。咱们以最常见的 "单片机 + USB 转串口模块" 为例，拆开看看里面有啥宝贝。

3.1 核心大脑：UART 控制器

单片机里的 UART 控制器，就像 "翻译官"—— 把 CPU 的并行数据（8 位一起传）转成串行位流（一位一位传），或者反过来。

工作流程：

• 发送时：CPU 给一个字节（比如 0x41，对应 'A'），控制器在前面加 1 位起始位（0），后面加 1 位停止位（1），可能再加校验位，组成数据帧，然后按波特率从 TX 引脚输出；
• 接收时：RX 引脚检测到起始位（高变低），开始按波特率采样数据位，去掉起始 / 停止 / 校验位，把有效数据存到缓冲区，通知 CPU 来取。

3.2 电平转换：MAX232 的 "变压魔法"

如果要连电脑的 RS-232 接口，单片机的 TTL 电平（3.3V）得转成 RS-232 的 ±10V。这时候 MAX232 芯片就登场了 —— 它像个 "小变压器"。

工作原理：

• 内部有电荷泵，能把 3.3V 电源转成 ±10V；
• 发送方向（TX）：单片机的 3.3V 高电平→MAX232→输出 - 10V（RS-232 的 1）；
• 接收方向（RX）：电脑的 + 10V（RS-232 的 0）→MAX232→输出 3.3V（单片机的 0）。

3.3 节奏大师：晶振的 "定海神针"

串口通信的波特率准不准，全靠晶振。比如常用的 11.0592MHz 晶振，是专门为串口设计的 —— 它分频后能得到精确的波特率（比如 115200bps 误差为 0）。

小知识：如果晶振不准，波特率就会飘，接收方采样时间不对，数据就会乱码。所以调试时如果波特率总设不对，不妨检查下晶振是否正常。

3.4 物理接口：从排针到 DB9

不同串口标准，接口长得不一样：

• UART：一般是排针（TX/RX/GND），方便插杜邦线；
• RS-232：9 针 DB9 接口（公头 / 母头），常用 2（RX）、3（TX）、5（GND）脚；

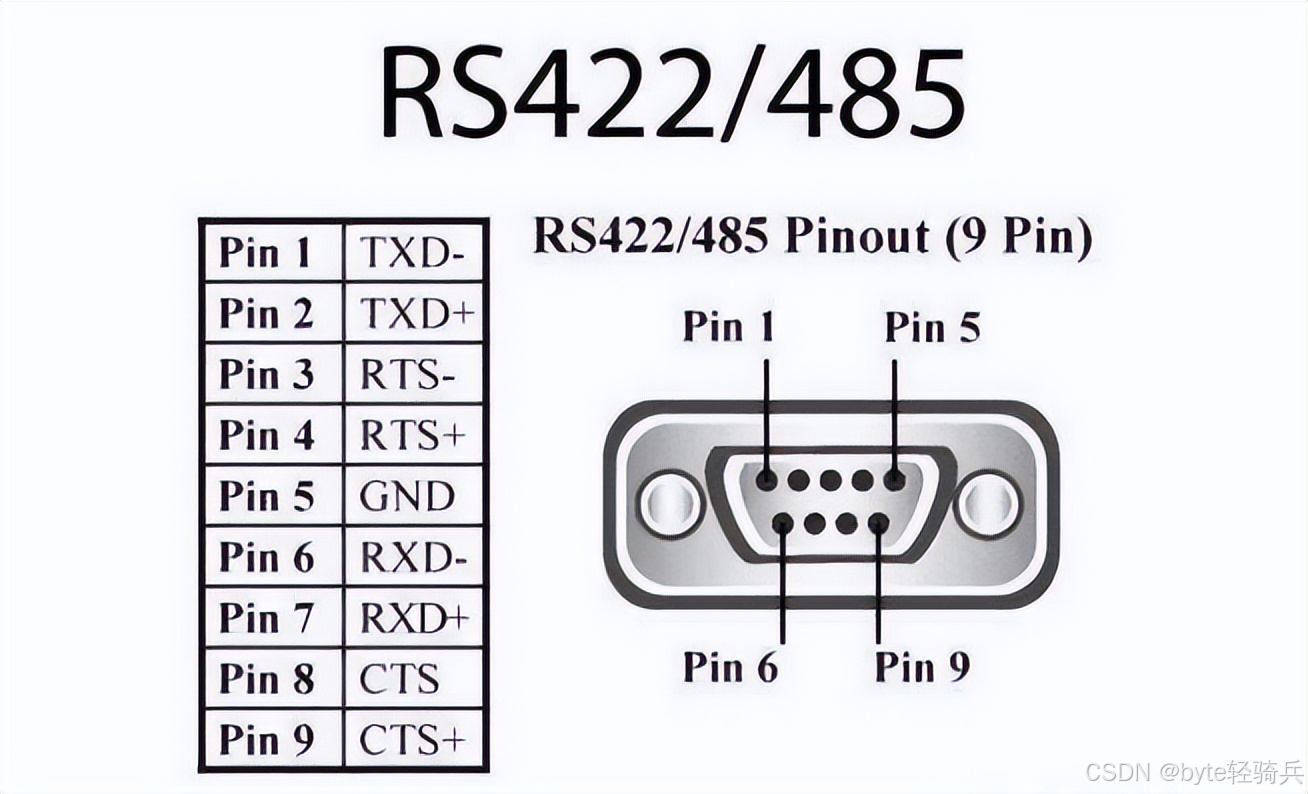

• RS-485：端子排（A/B/GND），有些设备用 RJ45 接口（和网线接口一样）。

四、数据是怎么 "打包" 的？串口协议全解析

串口传数据不是 "裸奔"，而是按约定的格式 "打包"。咱们以最常用的 "8 数据位、1 停止位、无校验" 格式为例，看看数据帧长啥样。

4.1 数据帧结构：像套娃一样层层包裹

一个完整的数据帧包括：

起始位（1位，0）→ 数据位（5-8位，低位先传）→ 校验位（可选）→ 停止位（1/1.5/2位，1）

举个栗子：发送字符 'H'（ASCII 码 0x48，二进制 01001000），数据位是 8 位，低位先传，所以实际传的顺序是00010010（低位在前）。加上起始位（0）和停止位（1），整个位流就是：

0（起始）→0→0→0→1→0→0→1→0（数据位）→1（停止）

4.2 波特率：决定 "说话速度" 的关键

波特率是每秒传的二进制位数，常见的有 9600、19200、115200 等。比如 9600 波特率，每位持续时间是 1/9600≈104 微秒。

划重点：发送方和接收方的波特率必须一摸一样！不然接收方采样时间错了，数据就成乱码。

4.3 校验位：数据纠错的 "小保镖"

为了防止数据传错，串口可以加校验位：

• 无校验：最简单，不检查，适合对错误不敏感的场景（比如调试日志）；
• 奇校验：数据位 + 校验位的 1 的个数是奇数。比如数据位有 3 个 1，校验位就设 0（3+0=3，奇数）；
• 偶校验：数据位 + 校验位的 1 的个数是偶数。比如数据位有 3 个 1，校验位就设 1（3+1=4，偶数）。

校验位只能查错，不能纠错。如果需要更可靠的通信，还得在软件里加 CRC 校验。

4.4 串口的 "实战场景"：从开发板到工厂

说了这么多理论，咱们来看看串口在实际中的应用，保证你看完就能上手。

①嵌入式调试：用串口打印 "debug 日志"

学单片机的第一步，肯定是用串口打印 "Hello World"。比如在 STM32 里，重定向printf到串口，就能把变量值、运行状态输出到电脑的串口调试助手。

举个栗子：

// STM32串口初始化代码（伪代码）
void uart_init() {
  RCC->APB2ENR |= 1<<14; // 使能USART1时钟
  GPIOA->CRH = 0x4B00; // PA9(TX)推挽输出，PA10(RX)浮空输入
  USART1->BRR = 0x0450; // 115200波特率（16MHz时钟）
  USART1->CR1 |= 1<<13; // 使能USART1
}

// 重定向printf到串口
int fputc(int ch, FILE *f) {
  USART1->DR = (uint8_t)ch;
  while(!(USART1->SR & 1<<7)); // 等待发送完成
  return ch;
}

// 主函数
int main() {
  uart_init();
  while(1) {
    printf("当前温度：%d℃\r\n", temp); // 打印温度
    delay(1000);
  }
}

②工业控制：PLC 和传感器的 "对话"

工厂里的 PLC（比如西门子 S7-200），要连各种传感器（温湿度、压力），这时候 RS-485 就派上用场了。PLC 作为主设备，轮询每个传感器的地址，读取数据。

接线注意：

• 总线两端要接 120Ω 终端电阻，防止信号反射；
• 所有设备的 A 线连一起，B 线连一起，GND 共地；
• 传感器地址要唯一（1-32），避免通信冲突。

③物联网：串口连 WiFi / 蓝牙模块

现在很多物联网设备（比如智能插座、温湿度监测器），用单片机 + WiFi 模块（如 ESP8266）或蓝牙模块（如 HC-05）就能连网。模块和单片机之间，就是通过串口通信的。

操作流程：

1. 单片机通过串口给模块发 AT 指令（比如AT+CWJAP="SSID","password"），配置 WiFi 参数；
2. 模块连网后，接收云端数据，通过串口传给单片机；
3. 单片机处理数据，控制外设（比如开 / 关继电器）。

④常见问题排查：串口调试的 "坑"

调试串口时，可能遇到这些问题，试试这些解决办法：

六、总结

从最早的计算机外设到现在的物联网设备，串口已经 "服役" 了半个多世纪。它可能不是最快的，但一定是最可靠、最通用的通信接口。对于驱动开发者来说，搞懂串口的硬件基础和协议规则，就像学盖楼先打地基 —— 只有地基稳了，才能盖更高的楼。

如果这篇博客帮你理清了串口的思路，或者你在实践中遇到了新问题，欢迎在评论区留言！
