嵌入式 ARM Linux 系统构成(4)：设备驱动程序

在嵌入式 ARM Linux 系统的宏伟蓝图中，设备驱动程序宛如连接硬件与软件的桥梁，起着不可或缺的关键作用。它不仅负责管理和控制硬件设备，还为上层应用程序提供了统一、便捷的访问接口，让硬件设备能够高效地融入整个系统生态，协同工作，为用户呈现丰富多样的功能。

一、设备驱动程序的基础认知

1.1. 定义与作用

设备驱动程序本质上是一段特殊的软件代码，其核心使命是使操作系统能够与硬件设备进行顺畅、有效的沟通。在嵌入式 ARM Linux 系统里，从简单的 GPIO（通用输入输出）引脚到复杂的 WiFi 模块、摄像头传感器等，每一个硬件设备都需要对应的驱动程序来实现其功能。例如，当我们希望通过嵌入式设备控制一个 LED 灯的亮灭时，就需要 GPIO 驱动程序来操作对应的 GPIO 引脚，改变其电平状态，从而实现对 LED 灯的控制。从更宏观的角度看，设备驱动程序承担着以下重要职责：

• 硬件抽象：将底层硬件设备的复杂细节进行封装，向上层应用程序提供简洁、统一的接口。这样，应用程序无需关心硬件的具体型号、寄存器操作等细节，只需调用驱动程序提供的接口函数，就能轻松实现对硬件的操作。比如，不同型号的 WiFi 模块，其内部硬件电路和通信协议可能各不相同，但通过对应的 WiFi 驱动程序，上层应用程序可以使用统一的函数来进行 WiFi 连接、数据传输等操作。
• 资源管理：合理管理硬件设备所占用的系统资源，如内存、中断、I/O 端口等。在多任务并发执行的嵌入式系统中，避免资源冲突至关重要。设备驱动程序负责分配和释放这些资源，确保各个硬件设备和应用程序能够有序地使用资源，保证系统的稳定运行。例如，当多个设备同时请求中断资源时，驱动程序会根据优先级和系统状态进行合理分配。
• 数据传输与控制：实现应用程序与硬件设备之间的数据传输和控制指令的传递。无论是从传感器读取数据，还是向执行器发送控制信号，都依赖于设备驱动程序来完成数据的准确传输和指令的正确执行。以摄像头设备为例，驱动程序负责将摄像头采集到的图像数据传输到内存中，供上层图像识别应用程序进行处理。

1.2. 与硬件、操作系统的交互关系

设备驱动程序处于硬件和操作系统之间，是两者紧密协作的纽带。它与硬件直接相连，通过特定的硬件接口（如 SPI、I2C、USB 等总线接口）与硬件设备进行通信，读取和写入硬件寄存器，从而控制硬件的工作状态。同时，设备驱动程序又与操作系统内核深度集成，遵循内核的驱动模型和接口规范，向内核注册设备信息，提供操作函数接口，以便内核能够对设备进行管理和调度。

当上层应用程序发起对硬件设备的操作请求时，操作系统内核会通过调用相应的设备驱动程序接口函数，将请求传递给驱动程序，驱动程序再将其转化为对硬件设备的具体操作指令。

反之，当硬件设备产生事件（如中断）时，驱动程序会捕获该事件，并通过内核通知上层应用程序，以便应用程序做出相应的处理。

二、设备驱动程序的类型

在 Linux 操作系统下，设备驱动程序主要分为三种类型：字符设备驱动程序、块设备驱动程序和网络设备驱动程序。

• 字符设备驱动程序：字符设备以字节流的形式进行数据传输，如串口、键盘、鼠标等。字符设备的读写操作是即时发生的，没有缓存机制。
• 块设备驱动程序：块设备以数据块的形式进行数据传输，如硬盘、U 盘等。块设备通常具有缓存机制，以提高数据传输效率。
• 网络设备驱动程序：网络设备用于通信，它们不直接与用户进程交互，而是通过 socket 套接字进行通信。

三、设备驱动程序的工作原理

设备驱动程序的工作原理可以概括为以下几个步骤：

• 设备初始化：在系统启动时，设备驱动程序会对硬件进行初始化，包括设置工作频率、初始化内存控制器、配置外部存储设备等。
• 数据传输：设备驱动程序负责在内核和设备之间传输数据。当应用程序请求读取或写入硬件设备时，设备驱动程序会处理这些请求，并将数据在内核和设备之间传输。
• 中断处理：许多设备涉及中断操作，设备驱动程序需要处理硬件产生的中断请求，并执行相应的中断服务程序。
• 错误处理：设备驱动程序还负责检测和处理设备工作过程中出现的错误，确保系统的稳定性和可靠性。

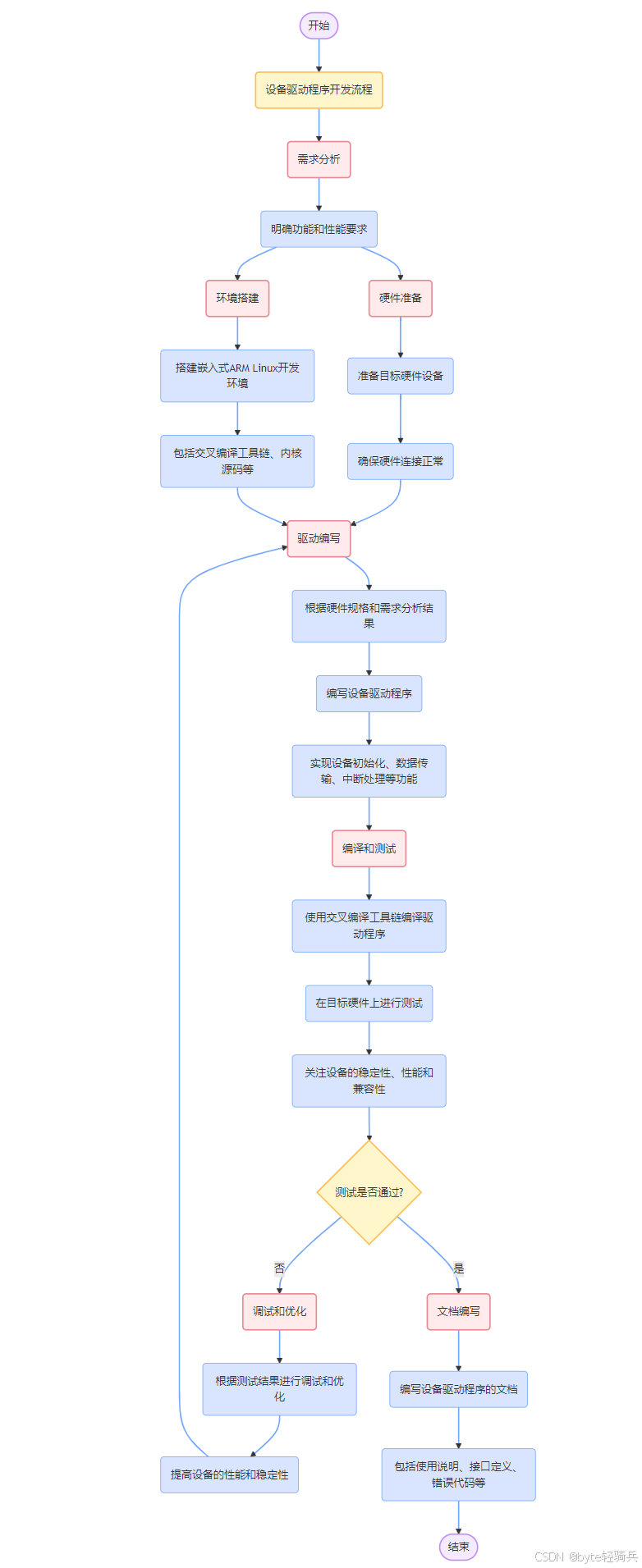

四、设备驱动程序的开发流程

设备驱动程序的开发流程通常包括以下几个步骤：

• 需求分析：明确设备驱动程序需要实现的功能和性能要求。
• 硬件准备：准备目标硬件设备，并确保硬件连接正常。
• 环境搭建：搭建嵌入式 ARM Linux 开发环境，包括交叉编译工具链、内核源码等。
• 驱动编写：根据硬件规格和需求分析结果，编写设备驱动程序。驱动程序需要实现设备初始化、数据传输、中断处理等功能。
• 编译和测试：使用交叉编译工具链编译驱动程序，并在目标硬件上进行测试。测试过程中需要关注设备的稳定性、性能和兼容性。
• 调试和优化：根据测试结果对驱动程序进行调试和优化，提高设备的性能和稳定性。
• 文档编写：编写设备驱动程序的文档，包括使用说明、接口定义、错误代码等。

五、ARM架构驱动开发特性

①设备树（DTS）依赖

// 典型I2C设备节点示例
&i2c1 {
    clock-frequency = <100000>;
    eeprom@50 {
        compatible = "atmel,24c02";
        reg = <0x50>;
    };
};

②端序处理：ARM默认小端模式与外围设备的数据交互

③内存屏障：使用mb()/rmb()/wmb()确保多核一致性

④时钟域管理：处理复杂时钟树带来的时序问题

六、驱动开发实践流程

6.1. 驱动框架选择

6.2. 典型字符设备开发步骤

// 模块初始化
static int __init mydrv_init(void)
{
    alloc_chrdev_region(&devno, 0, 1, "mydrv");
    cdev_init(&cdev, &fops);
    cdev_add(&cdev, devno, 1);
    class_create(THIS_MODULE, "mydrv_class");
    device_create(cls, NULL, devno, NULL, "mydrv0");
    return 0;
}

// 文件操作集实现
static ssize_t mydrv_read(struct file *filp, char __user *buf,
                         size_t count, loff_t *pos)
{
    struct mydev *dev = filp->private_data;
    if (copy_to_user(buf, dev->buffer, min(dev->size, count)))
        return -EFAULT;
    return count;
}

6.3. 中断处理最佳实践

// 申请中断
ret = request_irq(irq_num, my_isr, IRQF_TRIGGER_RISING, "mydrv", dev);

// 顶半部处理
static irqreturn_t my_isr(int irq, void *dev_id)
{
    struct mydev *dev = dev_id;
    tasklet_schedule(&dev->tasklet);
    return IRQ_HANDLED;
}

// 底半部处理
void my_tasklet(unsigned long data)
{
    // 处理耗时操作
}

七、调试与优化技巧

①动态调试：

echo 8 > /proc/sys/kernel/printk # 启用调试输出
dmesg -wH # 实时监控内核日志

②sysfs接口：

static DEVICE_ATTR(regval, 0644, show_reg, store_reg);

③性能分析工具：

perf record -e cycles:u -g -- ./test_app
flamegraph.pl > perf.svg

④Kprobe动态追踪：

echo 'p:myprobe mydrv_read' > /sys/kernel/debug/tracing/kprobe_events

八、常见问题与解决方案

①竞态条件：

• 使用自旋锁（spin_lock_irqsave）保护短期临界区
• 互斥锁（mutex_lock_interruptible）处理可能休眠的操作

②内存泄漏检测：

kmemleak_scan() # 内核配置开启CONFIG_DEBUG_KMEMLEAK

③DMA一致性：

dma_alloc_coherent(dev, size, &dma_handle, GFP_KERNEL);

④电源管理：

static const struct dev_pm_ops my_pm_ops = {
    .suspend = my_suspend,
    .resume = my_resume,
};

九、现代驱动开发趋势

• 设备树覆盖（Overlay）：动态修改设备配置
• CDF（Common Driver Framework）：统一驱动框架
• Rust语言支持：内核6.1+引入Rust编写安全驱动
• AIC（Auto-Inference Compilation）：智能编译优化

十、总结

嵌入式ARM Linux设备驱动开发需要兼顾硬件特性与软件架构设计。随着RISC-V等新架构的崛起和Linux内核的持续演进，需要保持对新技术的学习热情。建议通过Linaro、Bootlin等组织获取最新技术动态，并积极参与内核社区讨论。

实践建议：从简单的GPIO驱动入手，逐步过渡到I2C/SPI设备，最后尝试USB/PCIe等复杂总线驱动。开发过程中善用strace、ltrace等工具分析系统调用。

十一、参考资料

1. 《Linux 设备驱动程序（第三版）》：作者是 Jonathan Corbet、Alessandro Rubini 等人，堪称设备驱动领域的经典之作。书中全面且深入地阐述了 Linux 设备驱动程序开发的核心概念、架构与机制。
2. 《深入理解 Linux 内核（第三版）》：虽聚焦内核，但涉及设备驱动与内核协同工作的关键内容。深入剖析内核如何管理设备驱动、处理硬件中断、分配资源等。
3. 《ARM 嵌入式 Linux 系统开发实战指南》：紧密围绕 ARM 平台的 Linux 系统开发。其中设备驱动章节针对 ARM 硬件特点，详细介绍驱动开发流程、方法及注意事项，包含大量基于实际项目的 ARM 硬件驱动开发案例，如 GPIO、SPI、I2C 等常用接口驱动，从需求分析、代码编写到调试测试，提供完整实践指导，助力快速上手 ARM Linux 设备驱动开发。
4. Linux 内核官方文档（The Linux Kernel documentation — The Linux Kernel documentation）：这是获取 Linux 设备驱动权威信息的首选地。详细阐述设备驱动相关的内核接口、数据结构、编程规范等内容，实时更新，反映最新内核特性与驱动开发要求。文档涵盖字符设备、块设备、网络设备等各类驱动的设计文档、API 说明，开发者可依此紧跟内核发展，编写符合标准的驱动程序。
5. 芯片厂商官方文档：如 ARM、NXP、TI 等芯片厂商官网，针对自家芯片提供详尽的硬件手册与驱动开发指南。以 NXP 为例，针对其 i.MX 系列 ARM 芯片，会详细说明芯片外设（如串口、USB 控制器等）的硬件原理、寄存器配置，以及基于 Linux 系统的驱动开发示例与建议，帮助开发者基于特定芯片开发适配的设备驱动，优化驱动性能。
6. Buildroot 和 Yocto 官方文档：Buildroot（https://buildroot.org/downloads/manual/manual.html）和 Yocto Project（Welcome to the Yocto Project Documentation — The Yocto Project ® 5.1.999 documentation）是嵌入式 Linux 开发常用工具，其官方文档对设备驱动集成与开发有重要指导意义。介绍如何在构建系统过程中，将设备驱动加入根文件系统，配置驱动相关选项，管理驱动依赖等，帮助开发者利用工具高效构建包含设备驱动的嵌入式 Linux 系统。
7. Linux 社区（https://www.linux.org/）：全球 Linux 爱好者聚集地，设备驱动板块汇聚大量技术讨论帖。开发者分享驱动开发经验，交流遇到的问题及解决方案，如驱动移植、性能优化等。在这里可获取不同视角的见解，借鉴他人实践，解决自身开发难题，还能参与讨论，紧跟行业动态。
8. 电子发烧友论坛（电子发烧友）：在嵌入式开发领域颇具影响力，有专门的 ARM 与 Linux 板块。其中设备驱动相关帖子丰富，涉及从基础驱动原理探讨到实际项目中驱动开发的具体问题，如驱动与硬件不匹配、中断处理异常等，开发者可在此寻求同行帮助，分享经验，提升自身开发能力。
9. Stack Overflow（https://stackoverflow.com/）：作为知名技术问答社区，对 Linux 设备驱动问题有众多高质量解答。全球开发者在此提问、解答，涵盖驱动开发各方面，如编写字符设备驱动时如何正确处理文件操作接口、在 ARM 平台上优化块设备驱动性能等，答案通常详细且结合实际代码示例，极具参考价值。
