【0x0084】HCI_Set_Min_Encryption_Key_Size命令详解

byte轻骑兵

发布于 2026-01-21 14:44:33

910

HCI_Set_Min_Encryption_Key_Size命令是蓝牙核心规范中定义的一个主机控制接口（Host Controller Interface, HCI）命令，它允许主机配置蓝牙控制器，以确保在后续通过基本速率/增强数据速率（BR/EDR）建立的连接中，使用的加密密钥大小不会小于指定的值。对于提高蓝牙通信的安全性具有重要意义。

一、命令概述

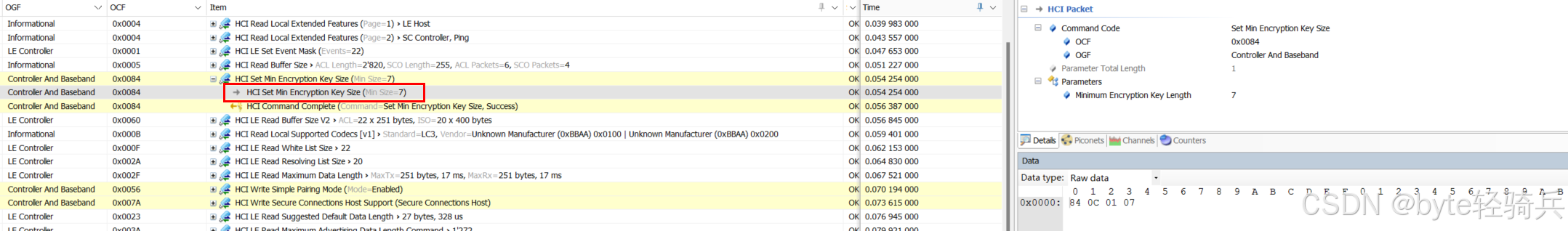

HCI_Set_Min_Encryption_Key_Size 命令用于配置最小加密密钥大小。其目的是确保控制器在后续的 BR/EDR 传输连接中不会协商小于此值的密钥大小。需要注意的是，此命令不会影响任何现有的连接，仅对后续连接起作用。

二、命令格式及参数

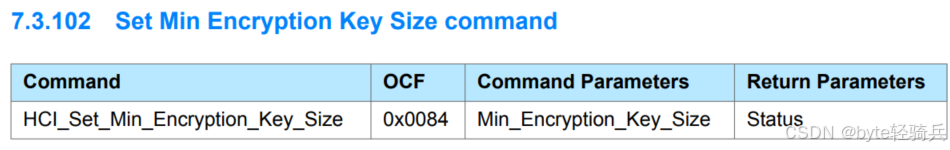

2.1 HCI_Set_Min_Encryption_Key_Size命令格式

HCI_Set_Min_Encryption_Key_Size命令包遵循蓝牙HCI的通用数据包格式。

通常包含以下几个部分：

分组类型（Packet Type）：1 字节，用于标识数据包的类型，对于命令包，有特定的类型值。
参数总长度（Parameter Total Length）：1字节，指示从该字节之后到数据包结束的字节数。
操作码（Operation Code，OCF）：2 字节。
- OGF (Opcode Group Field): 操作码组字段，用于指示命令所属的功能组。对于HCI_Set_Min_Encryption_Key_Size命令，OGF的值为0x03，表示该命令属于链路控制命令组。
- OCF (Opcode Command Field): 操作码命令字段，用于在指定的功能组内唯一标识一个命令。对于HCI_Set_Min_Encryption_Key_Size命令，OCF的值为0x0084。
命令参数（Command Parameter）：即 Min_Encryption_Key_Size，其长度根据其数据类型而定。

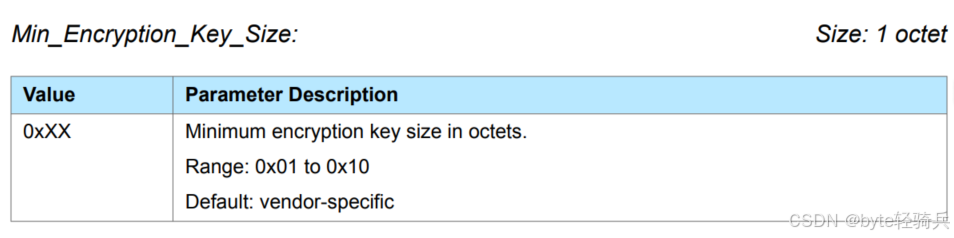

2.2. Min_Encryption_Key_Size

Min_Encryption_Key_Size 用于指定蓝牙连接中的最小加密密钥大小，单位为字节（octets）。其取值会影响蓝牙连接的安全性和性能，并且要根据设备的支持情况和应用场景进行合理设置。

范围（Range）:

最小值：0x01，代表8位（1个字节）的密钥大小。
最大值：0x10，代表128位（16个字节）的密钥大小。

默认值（Default）: 默认值是由设备供应商决定的（vendor-specific）。不同的蓝牙设备供应商可能根据其设备的特性和安全策略设置不同的默认最小加密密钥大小。在实际应用中，如果没有明确设置 Min_Encryption_Key_Size 参数，控制器将使用这个默认值进行加密密钥的协商和使用。

不同的取值会影响蓝牙连接的安全性，较大的密钥大小通常提供更高的安全性，但可能会带来一定的性能开销，如加密和解密操作的时间和资源消耗。

三、生成事件及参数

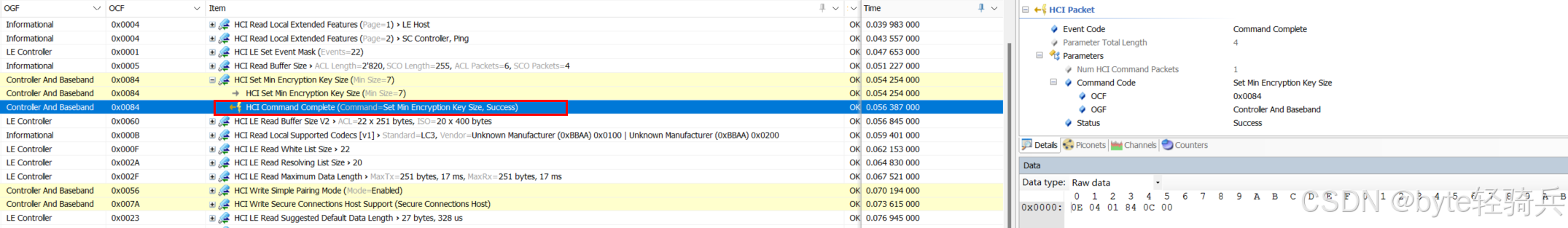

3.1. HCI_Command_Complete 事件

当HCI_Set_Min_Encryption_Key_Size命令执行完成后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是蓝牙HCI中标准的命令响应机制。

HCI_Command_Complete事件用于指示一个HCI命令已经成功执行完毕，并且返回了命令的结果。该事件包含以下关键信息：

事件代码：用于标识这是一个HCI_Command_Complete事件。
命令不透明度（Opcode）：与已执行的命令相匹配的操作码（OGF和OCF的组合）。
返回参数：包含命令执行的结果或状态。对于HCI_Set_Min_Encryption_Key_Size命令，返回参数将包括一个状态码，用于指示命令是否成功执行。
状态码：
- 0x00：表示命令成功执行。
- 其他值：表示命令执行失败，并提供了失败的具体原因（例如，不支持的特性或参数值）。

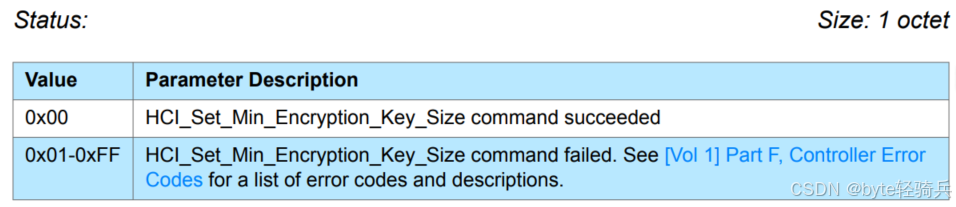

3.2. Status

Status 参数是 HCI_Set_Min_Encryption_Key_Size 命令执行结果的重要反馈，开发人员需要密切关注该状态码，根据不同的状态码进行相应的操作和错误处理，以确保蓝牙设备的安全和开发过程的顺利进行。

0x00：表示HCI_Set_Min_Encryption_Key_Size命令成功执行。
0x01至0xFF：表示命令执行失败，并提供了失败的具体原因。蓝牙Controller错误代码全面概览_蓝牙错误代码-CSDN博客

四、命令的执行流程

4.1. 主机端准备阶段

确定最小加密密钥大小：主机根据安全需求和设备支持情况，在 0x01（8位）到 0x10（128位）范围内确定 Min_Encryption_Key_Size 的值。
构建命令数据包：
- 设置分组类型为命令分组。
- 计算参数总长度（操作码2字节 + 参数1字节 = 3字节）。
- 设置操作码为 0x0084，标识 HCI_Set_Min_Encryption_Key_Size 命令。
- 添加 Min_Encryption_Key_Size 参数。

4.2. 命令发送阶段

主机通过蓝牙主机控制接口（HCI）和物理通信链路（如UART、USB）将命令数据包发送给蓝牙控制器。

4.3. 控制器接收和解析阶段

蓝牙控制器接收数据包，并按照蓝牙协议解析出分组类型、参数总长度、操作码和 Min_Encryption_Key_Size 参数。

4.4. 控制器验证和处理阶段

参数验证：检查 Min_Encryption_Key_Size 是否在 0x01 到 0x10 范围内。
功能支持检查：确认控制器是否支持指定的最小加密密钥大小。
执行设置操作：若验证通过，控制器将设置新的最小加密密钥大小，仅对后续连接生效。

4.5. 状态反馈阶段

控制器根据命令执行情况生成状态码（0x00 表示成功，0x01 - 0xFF 表示失败）。
控制器通过通信链路发送包含状态码的 HCI_Command_Complete 事件回主机。

4.6. 主机接收和处理反馈阶段

主机接收 HCI_Command_Complete 事件。
主机根据状态码判断命令是否成功执行。
- 若成功（0x00），主机可以继续进行后续操作，如发起新的蓝牙连接。
- 若失败（0x01 - 0xFF），主机根据错误码进行错误处理，可能包括调整 Min_Encryption_Key_Size 值并重新发送命令。

4.7. 示例代码

以下是一个简化的C语言代码示例，用于展示如何执行HCI_Set_Min_Encryption_Key_Size命令。请注意，这个示例是为了教学目的而编写的，并未包含所有可能的错误处理和完整的蓝牙协议栈实现。

#include <stdint.h>
#include <stdio.h>
#include <string.h>

// 假设这是与蓝牙控制器通信的函数原型
extern int send_hci_command(uint8_t *packet, uint16_t length);
extern int receive_hci_event(uint8_t *event, uint16_t *length);

// 定义HCI命令操作码
#define HCI_SET_MIN_ENCRYPTION_KEY_SIZE_OPCODE 0x0084

// 定义状态码
#define HCI_SUCCESS 0x00

// 发送HCI_Set_Min_Encryption_Key_Size命令的函数
int set_min_encryption_key_size(uint8_t min_key_size) {
    // 检查min_key_size是否在有效范围内
    if (min_key_size < 0x01 || min_key_size > 0x10) {
        printf("Error: Min_Encryption_Key_Size out of range.\n");
        return -1;
    }

    // 构建HCI命令数据包
    uint8_t packet[4]; // 操作码2字节 + 参数1字节 + 参数长度1字节（但这里我们直接写死为3，因为参数长度固定）
    packet[0] = (HCI_SET_MIN_ENCRYPTION_KEY_SIZE_OPCODE & 0xFF00) >> 8; // 操作码高字节
    packet[1] = HCI_SET_MIN_ENCRYPTION_KEY_SIZE_OPCODE & 0x00FF;       // 操作码低字节
    packet[2] = 0x03; // 参数总长度（包括操作码和参数）这里我们实际上不需要这个字段，但为了完整性还是加上
    packet[3] = min_key_size; // Min_Encryption_Key_Size参数

    // 发送HCI命令数据包给蓝牙控制器
    if (send_hci_command(packet, sizeof(packet)) < 0) {
        printf("Error: Failed to send HCI command.\n");
        return -1;
    }

    // 接收HCI_Command_Complete事件
    uint8_t event[256]; // 假设事件缓冲区足够大
    uint16_t length;
    if (receive_hci_event(event, &length) < 0) {
        printf("Error: Failed to receive HCI event.\n");
        return -1;
    }

    // 解析HCI_Command_Complete事件
    if (length < 4) { // 最小长度应包括事件代码、参数总长度、状态码
        printf("Error: HCI event too short.\n");
        return -1;
    }

    uint8_t event_code = event[0];
    uint8_t param_length = event[1];
    uint8_t status = event[2];

    // 检查事件代码是否为HCI_Command_Complete
    if (event_code != 0x0E) {
        printf("Error: Unexpected HCI event code.\n");
        return -1;
    }

    // 检查状态码
    if (status != HCI_SUCCESS) {
        printf("Error: HCI command failed with status code 0x%02X.\n", status);
        return -1;
    }

    printf("Success: HCI_Set_Min_Encryption_Key_Size command executed successfully.\n");
    return 0;
}

int main() {
    // 示例：设置最小加密密钥大小为16位（0x02）
    uint8_t min_key_size = 0x02;
    if (set_min_encryption_key_size(min_key_size) == 0) {
        printf("Minimum encryption key size set to %d bits.\n", min_key_size * 8);
    } else {
        printf("Failed to set minimum encryption key size.\n");
    }
    return 0;
}

五、应用场景

以下是该命令在不同应用场景中的详细梳理。

5.1. 安全敏感型应用场景

金融交易应用：
- 场景描述：移动支付、手机银行等蓝牙连接的金融交易场景。
- 应用需求：增强数据传输的安全性，防止支付信息在传输过程中被窃取或篡改。
- 解决方案：设置较大的最小加密密钥大小（如0x08-0x10字节），确保支付信息的安全传输。
医疗设备数据传输：
- 场景描述：医疗物联网环境中，蓝牙连接的可穿戴健康监测设备与医疗数据管理系统之间的数据传输。
- 应用需求：保护个人健康数据的隐私和完整性。
- 解决方案：设置合适的最小加密密钥大小（如0x08字节左右），确保医疗数据的保密性和完整性。
企业级数据共享与同步：
- 场景描述：企业内部通过蓝牙技术实现文件共享、设备同步等操作。
- 应用需求：保护企业敏感信息，防止数据泄露给竞争对手或外部恶意攻击者。
- 解决方案：设置较大的最小加密密钥大小，确保数据传输的加密强度。

5.2. 设备访问控制场景

智能家居系统访问控制：
- 场景描述：智能家居环境中，用户通过蓝牙连接控制各种智能设备。
- 应用需求：限制未经授权的设备访问智能家居网络，保障家庭安全和隐私。
- 解决方案：设置合适的最小加密密钥大小，确保只有经过授权的设备能够访问智能家居网络。
工业物联网设备管理：
- 场景描述：工业自动化场景中，通过蓝牙连接的工业设备的管理。
- 应用需求：实现设备访问的权限管理，防止未经授权的访问和误操作。
- 解决方案：设置最小加密密钥大小，确保只有具有正确加密密钥的管理设备才能对工业设备进行配置和操作。

5.3. 多设备互联的安全场景

蓝牙音频设备连接：
- 场景描述：蓝牙音箱、蓝牙耳机等音频设备与音频源（如手机、电脑）的连接。
- 应用需求：保护音频内容的隐私，避免被附近设备窃听。
- 解决方案：设置合适的最小加密密钥大小，为音频传输提供一定程度的加密保护。
蓝牙游戏手柄连接：
- 场景描述：蓝牙游戏手柄与游戏主机或移动设备的连接。
- 应用需求：防止游戏操作数据被篡改，影响游戏公平性或用户体验。
- 解决方案：设置加密密钥大小，确保游戏手柄与设备之间的连接安全。
