【0x0013】HCI_Set_Connection_Encryption命令详解

HCI_Set_Connection_Encryption命令属于蓝牙主机控制器接口（HCI）的一部分，用于控制蓝牙设备之间的连接加密。当两个蓝牙设备建立连接后，可以通过此命令来启用或禁用连接层次的加密，从而增强通信的安全性。

一、命令概述

HCI_Set_Connection_Encryption 命令用于启用或禁用蓝牙设备之间的链路层加密。通过该命令，主机可以控制蓝牙控制器对特定连接（由 Connection_Handle 标识）的加密设置。此命令对于维护蓝牙通信的安全性至关重要，尤其是在传输敏感数据时。

二、命令格式及参数说明

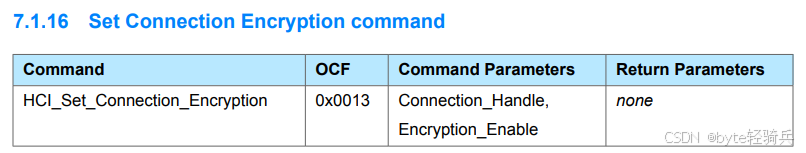

2.1. HCI_Set_Connection_Encryption命令格式

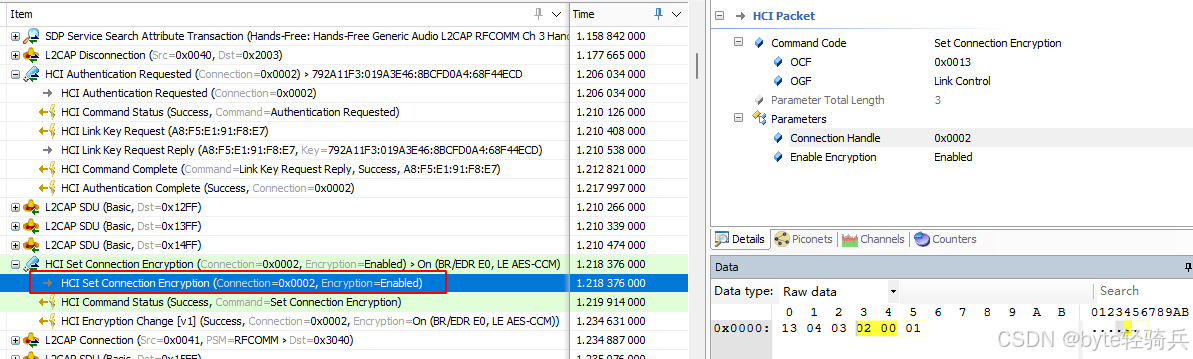

HCI_Set_Connection_Encryption命令遵循蓝牙HCI协议的数据包格式。

其格式如下：

• HCI_type（1字节）: 对于HCI命令包，此字段通常设置为0x01。
• OpCode（2字节）: 操作码，用于唯一标识命令。
  • HCI_Set_Connection_Encryption命令的操作码为0x0013。
  • 其中，高6位是操作码组（OGF），对于链路控制命令，OGF为0x01。
  • 低10位是操作码命令（OCF），对于HCI_Set_Connection_Encryption命令，OCF为0x0013。
• ParamLength（1字节）: 表示命令参数的长度，单位为字节。
  • 对于HCI_Set_Connection_Encryption命令，参数长度通常为3字节（Connection_Handle 2字节 + Encryption_Enable 1字节）。
• Parameters（可变长度）: 命令参数，具体包含以下两个字段：
  • Encryption_Enable（1字节）:
    • 用于启用或禁用加密。
    • 通常，0x00表示禁用加密，0x01表示启用加密。但请注意，具体值可能因蓝牙协议栈的实现而异。
  • Connection_Handle（2字节）: 表示一个ACL连接的句柄，用于唯一标识与本地设备建立连接的远端蓝牙设备。

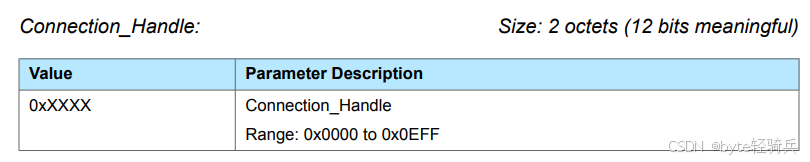

2.2. Connection_Handle

Connection_Handle指向一个有效的 ACL 连接。主机必须确保提供的 Connection_Handle 是当前活动的，并且与期望加密或解密的远程 BR/EDR 控制器相对应。通常是由蓝牙控制器在连接建立时分配的，并且可以通过HCI事件（如Connection Complete Event）来获取。

Connection_Handle 是一个2字节（16位）的字段，但其中只有12位是有意义的。意味着实际使用的值范围是从0x0000到0x0FFF，但由于只有12位有效，因此最高4位（即最高字节的高4位）不会被使用或应该被忽略，实际上有效的范围被限制在0x0000到0x0EFF之间。

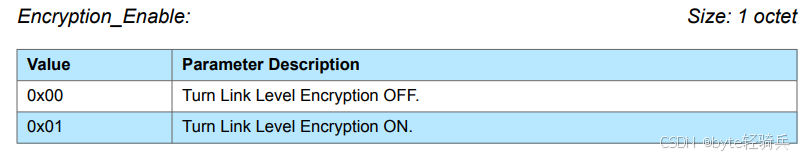

2.3. Encryption_Enable

通过Encryption_Enable参数，主机可以请求蓝牙控制器启用或禁用指定连接的加密。如果设置为启用加密，并且远程设备也支持加密，则蓝牙控制器将尝试建立加密链路。如果设置为禁用加密，并且当前连接已加密，则蓝牙控制器将尝试移除加密。

• 0x00：关闭链路层加密。表示在该连接上不会使用加密来保护传输的数据。
• 0x01：启用链路层加密。表示在该连接上将使用加密来保护传输的数据，从而增加通信的安全性。

请注意，启用加密通常要求两个蓝牙设备已经完成了配对过程，并且已经交换了必要的加密密钥。如果设备尚未配对，或者加密密钥不可用，尝试启用加密可能会导致连接失败或加密无法正确应用。

三、生成事件及参数说明

HCI_Set_Connection_Encryption命令本身没有直接返回的参数，意味着主机在发送该命令后，不会立刻接收到像传统函数调用那样带有明确返回值的数据来知晓命令执行情况，而是需要通过后续控制器发送的各类事件来获取相关信息，以此判断命令执行的进度和最终结果。

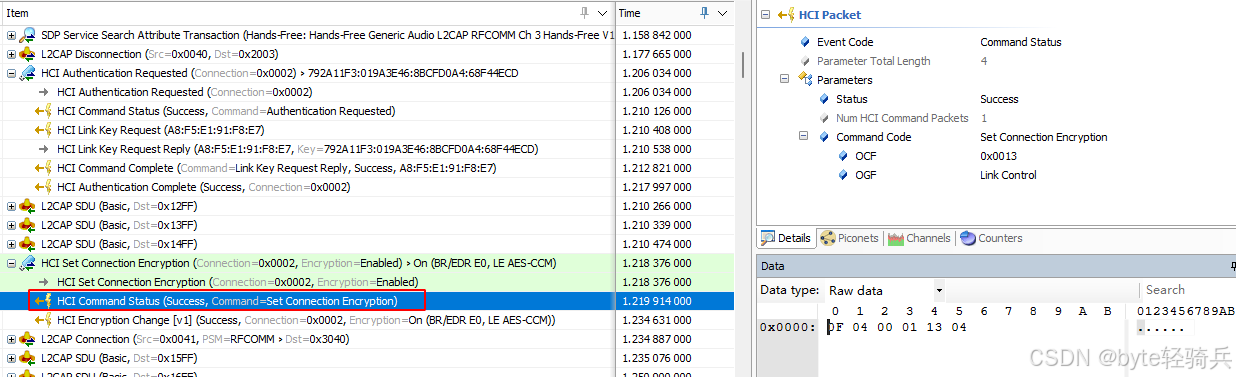

3.1. HCI_Command_Status 事件

当BR/EDR控制器接收到 HCI_Set_Connection_Encryption 命令时，会向主机发送 HCI_Command_Status 事件。这个事件主要起到告知主机命令已被接收的作用，主机可以通过解析该事件来确认命令是否成功送达控制器，不过此时还不能得知命令是否真正执行成功以及后续加密设置的具体情况，只是一个初步的反馈。

事件包含命令的操作码、状态码（表示命令是否成功执行）以及任何相关的返回参数（在本例中，没有返回参数）。

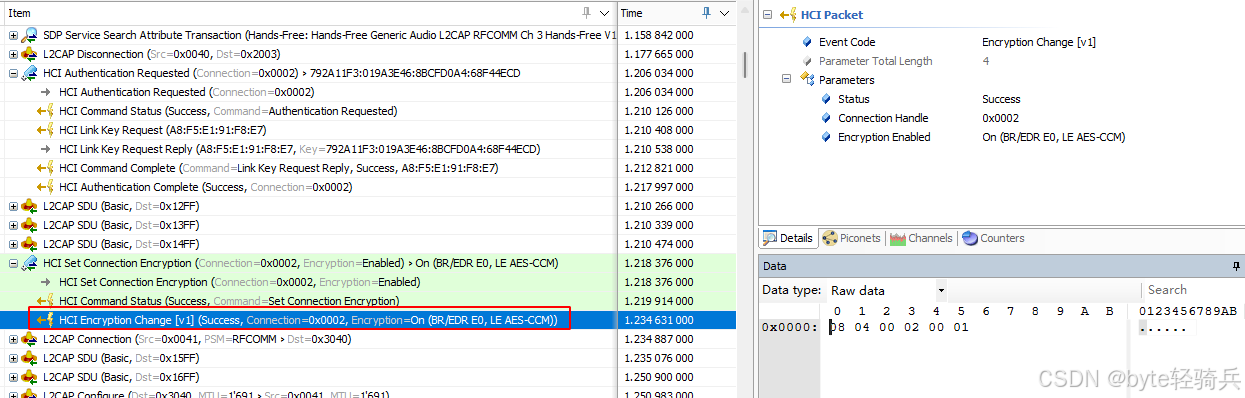

3.2. HCI_Encryption_Change 事件

当链路管理器（Link Manager）完成连接的加密启用或禁用后，本地BR/EDR控制器会向主机发送一个HCI_Encryption_Change事件。

• 这个事件包含连接句柄、加密状态（启用或禁用）以及可能的其他相关信息（如加密模式、密钥大小等，具体取决于蓝牙规范和实现）。
• 重要的是要注意，不仅本地设备会生成这个事件，远程设备上的BR/EDR控制器也会生成一个相应的HCI_Encryption_Change事件，以通知其上的应用程序或蓝牙堆栈加密状态已更改。

对于主机而言，接收到这个事件意味着连接的加密状态已经发生了改变，即加密操作已经完成（无论是成功开启加密还是成功关闭加密）。通过这个事件，主机可以知晓命令执行的最终结果，进而根据自己的安全策略和业务需求来决定后续对该连接的操作，比如根据加密状态调整数据传输策略（若加密开启，可能采用更安全但效率稍低的数据传输方式；若加密关闭，则可能采用更高效但相对安全性略低的传输方式）、更新连接的安全状态记录等。

四、命令执行流程

4.1. 主机发起加密设置阶段

• 构建命令数据包：
  • 主机决定对特定蓝牙连接进行加密设置。
  • 从内部连接信息中获取有效的ACL连接句柄。
  • 设置Encryption_Enable参数为0x01（开启加密）或0x00（关闭加密）。
  • 按照HCI协议格式构建命令数据包，包含操作码、连接句柄和加密启用参数。
• 发送命令到控制器：
  • 主机通过HCI接口（如UART、USB）发送命令数据包给蓝牙控制器。
  • 遵循物理接口的通信协议，确保数据包准确传输。

4.2. 蓝牙控制器接收与预处理阶段

• 接收命令数据包：
  • 蓝牙控制器的HCI接口层接收来自主机的命令数据包。
  • 转换为内部可处理格式，进行缓冲和字节顺序调整（如需要）。
• 解析和验证命令：
  • 检查操作码是否为HCI_Set_Connection_Encryption。
  • 验证连接句柄的合法性和有效性。
  • 检查Encryption_Enable参数的格式和取值。
  • 如果命令或参数验证不通过，发送包含错误码的HCI命令状态事件数据包给主机。

4.3. 加密设置执行阶段（假设命令和参数验证通过）

• 开启加密流程（Encryption_Enable为0x01时）：
  • 链路管理层启动加密流程。
  • 与远程设备进行加密协商，交换加密密钥。
  • 确定加密算法和加密模式。
  • 开始对连接上传输的数据进行加密处理。
• 关闭加密流程（Encryption_Enable为0x00时）：
  • 检查是否满足关闭加密的条件。
  • 如果可以关闭加密，暂停ACL-U流量。
  • 停止对数据的加密和解密处理，恢复明文传输状态。

4.4. 结果反馈与主机响应阶段

• 构建并发送反馈事件数据包：
  • 蓝牙控制器首先发送HCI_Command_Status事件给主机，告知命令接收情况。
  • 当加密设置完成后，发送HCI_Encryption_Change事件给主机，包含加密设置的最终结果。
  • 远程设备上的蓝牙控制器也会生成HCI_Encryption_Change事件。
• 主机处理加密结果：
  • 主机接收并解析HCI_Command_Status事件，确认命令接收。
  • 接收并解析HCI_Encryption_Change事件，根据加密状态的变化更新内部安全状态记录。
  • 根据加密结果调整蓝牙业务策略（如数据传输、服务访问权限等）。
  • 如果收到错误码，记录错误日志、提示用户或尝试重新发送命令。

4.5. 示例代码

下面提供一个简化的 C 语言代码示例，主要展示如何在主机端构建和发送 HCI 命令数据包，以及控制器端接收和处理该命令的基本框架。

主机端代码示例：

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设这些是蓝牙堆栈提供的接口
extern void hci_send_command(uint8_t *data, uint16_t size);
extern void hci_handle_event(uint8_t *event, uint16_t size);

// HCI 命令操作码
#define HCI_SET_CONNECTION_ENCRYPTION_OPCODE 0x0013

// 构建并发送 HCI_Set_Connection_Encryption 命令
void set_connection_encryption(uint16_t connection_handle, uint8_t encryption_enable) {
    uint8_t packet[5]; // 操作码（2字节）+ 连接句柄（2字节）+ 加密启用参数（1字节）
    packet[0] = (HCI_SET_CONNECTION_ENCRYPTION_OPCODE & 0xFF00) >> 8;
    packet[1] = HCI_SET_CONNECTION_ENCRYPTION_OPCODE & 0x00FF;
    packet[2] = (connection_handle & 0xFF00) >> 8;
    packet[3] = connection_handle & 0x00FF;
    packet[4] = encryption_enable;

    hci_send_command(packet, sizeof(packet));
}

// 示例：使用该函数
int main() {
    uint16_t connection_handle = 0x0001; // 示例连接句柄
    uint8_t encryption_enable = 0x01;    // 启用加密

    set_connection_encryption(connection_handle, encryption_enable);

    // 假设这里有一个事件循环，用于接收来自控制器的 HCI 事件
    while (1) {
        uint8_t event[256]; // 假设最大事件包大小为256字节
        uint16_t size;

        // 这里应该有一个从控制器接收事件的机制，例如通过 UART、USB 等
        // size = receive_event(event, sizeof(event));

        // 为了简化，这里直接调用处理函数（在实际中，应该根据事件类型调用相应的处理函数）
        hci_handle_event(event, size); // 假设这个函数会处理所有 HCI 事件
    }

    return 0;
}

控制器端代码示例：

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设这些是蓝牙控制器提供的接口
extern void hci_send_event(uint8_t *event, uint16_t size);

// HCI 命令操作码
#define HCI_SET_CONNECTION_ENCRYPTION_OPCODE 0x0013

// HCI 事件操作码
#define HCI_COMMAND_STATUS_EVENT 0x0F
#define HCI_ENCRYPTION_CHANGE_EVENT 0x08

// 接收并处理 HCI 命令
void hci_receive_command(uint8_t *data, uint16_t size) {
    if (size < 4) return; // 最小命令长度检查

    uint16_t opcode = (data[0] << 8) | data[1];

    if (opcode == HCI_SET_CONNECTION_ENCRYPTION_OPCODE) {
        uint16_t connection_handle = (data[2] << 8) | data[3];
        uint8_t encryption_enable = data[4];

        // 在这里执行加密设置的逻辑
        // ...

        // 构建并发送 HCI_Command_Status 事件
        uint8_t command_status_event[4];
        command_status_event[0] = HCI_COMMAND_STATUS_EVENT;
        command_status_event[1] = 1; // 参数总长度
        command_status_event[2] = opcode & 0x00FF; // 请求的操作码的低字节
        command_status_event[3] = 0x00; // 状态码（0x00 表示成功）

        hci_send_event(command_status_event, sizeof(command_status_event));

        // 假设加密设置成功，构建并发送 HCI_Encryption_Change 事件
        uint8_t encryption_change_event[5];
        encryption_change_event[0] = HCI_ENCRYPTION_CHANGE_EVENT;
        encryption_change_event[1] = 2; // 参数总长度
        encryption_change_event[2] = connection_handle & 0x00FF; // 连接句柄的低字节
        encryption_change_event[3] = (connection_handle & 0xFF00) >> 8; // 连接句柄的高字节
        encryption_change_event[4] = encryption_enable; // 加密启用状态

        hci_send_event(encryption_change_event, sizeof(encryption_change_event));
    }
}

// 示例：使用该函数（在实际中，这个函数会被蓝牙控制器的接收中断调用）
void bluetooth_controller_task() {
    uint8_t command[256]; // 假设最大命令包大小为256字节
    uint16_t size;

    // 这里应该有一个从主机接收命令的机制，例如通过 UART、USB 等
    // size = receive_command(command, sizeof(command));

    // 为了简化，这里直接调用处理函数
    hci_receive_command(command, size); // 假设这个函数会处理所有 HCI 命令
}

int main() {
    // 在实际中，这个主函数可能是一个无限循环的事件处理任务
    while (1) {
        bluetooth_controller_task();
    }

    return 0;
}

上述代码示例中省略了主机和控制器之间的实际通信接口（如 UART、USB 等）的实现。在实际应用中，需要实现这些通信接口来发送和接收 HCI 数据包。

五、使用场景

5.1. 蓝牙配对与连接建立

• 在蓝牙设备首次配对或重新连接时，通常需要启用加密来确保后续通信的安全性。此时，可以使用HCI_Set_Connection_Encryption命令来启用ACL连接的加密功能。
• 在配对过程中，设备会交换并生成一个共享的link key，该link key用于后续的加密和解密过程。启用加密后，所有通过该ACL连接传输的数据都将被加密，以防止未经授权的访问和窃听。

5.2. 数据传输安全性保障

• 对于需要传输敏感信息（如用户隐私、支付信息等）的蓝牙应用，启用ACL连接的加密功能至关重要。通过HCI_Set_Connection_Encryption命令，可以确保这些数据在传输过程中得到充分的保护。
• 此外，在蓝牙音频传输、蓝牙键盘等应用中，启用加密还可以防止数据被篡改或干扰，从而确保数据传输的稳定性和可靠性。

5.3. 蓝牙设备管理与维护

• 在蓝牙设备的管理和维护过程中，有时需要更改连接的加密状态。例如，在设备升级或重置后，可能需要重新启用加密功能。此时，可以使用HCI_Set_Connection_Encryption命令来轻松地更改连接的加密状态。
• 另外，在某些情况下，为了测试或调试目的，可能需要暂时禁用加密功能。在这种情况下，也可以使用该命令来禁用ACL连接的加密功能。

六、注意事项

6.1. 参数准确性与合法性检查

• Connection_Handle参数：
  • 确保连接句柄有效且指向活动状态的ACL连接。
  • 验证连接句柄的取值范围（0x0000 - 0x0EFF）和有效位（12位）。
• Encryption_Enable参数：
  • 严格按照规定取值（0x00关闭，0x01开启）。
  • 避免使用不符合规范的取值，防止蓝牙控制器误解加密设置意图。

6.2. 设备兼容性与安全策略适配

• 蓝牙版本兼容性：
  • 考虑设备双方蓝牙版本差异，选择最低共同标准支持的加密方式。
  • 避免使用新版本设备的高级加密特性与旧版本设备通信。
• 安全策略一致性：
  • 确保设备双方安全策略一致或兼容。
  • 在设备配对或配置过程中明确安全策略，必要时进行协商或调整。
  • 注意安全策略更新对命令执行效果的影响。

6.3. 加密过程中的数据传输与连接稳定性

• 数据传输暂停处理：
  • 考虑加密状态改变对数据传输的影响，特别是实时性要求高的应用。
  • 采取缓冲、重传策略或提醒用户，减少对用户体验的影响。
• 连接稳定性维护：
  • 设备双方蓝牙控制器应具备良好的抗干扰能力和错误恢复机制。
  • 主机通过连接管理策略维护连接稳定性，如检查连接质量、尝试重新连接等。

6.4. 错误处理与安全风险防范

• 正确处理错误码：
  • 熟悉蓝牙控制器可能返回的错误码及其含义。
  • 根据不同错误码采取相应措施，如记录日志、提示用户或重新发送命令。
• 防范安全风险：
  • 确保密钥生成、存储和交换过程安全。
  • 定期更新密钥，降低密钥泄露风险。
  • 防范中间人攻击，采用安全的密钥交换协议和认证机制。

6.5. 其他注意事项

• 性能与功耗考虑：
  • 权衡安全性和性能之间的关系，根据设备要求启用加密功能。
  • 优化加密配置，降低加密对性能的影响。
• 错误处理与调试：
  • 建立完善的错误处理机制，及时捕获和处理错误情况。
  • 进行充分的调试和测试工作，确保加密功能的正确性和稳定性。
• 安全连接特性支持:
  • 如果两个设备都支持安全连接（Controller Support 和 Host Support），并且在尝试禁用加密时当前已启用加密，则控制器将返回错误代码“加密模式不可接受”（0x25）。
  • 因为安全连接特性要求在某些情况下保持加密，以确保通信的安全性。

综上所述，HCI_Set_Connection_Encryption 命令是蓝牙通信中用于控制加密设置的重要工具。通过正确使用该命令，主机可以确保蓝牙连接的安全性，并根据需要优化通信性能。然而，在使用时，必须仔细考虑加密对通信性能和安全性的影响，并确保遵循相关的蓝牙协议和安全标准。
