【0x000F】HCI_Change_Connection_Packet_Type命令详解

byte轻骑兵

发布于 2026-01-21 14:17:36

810

HCI_Change_Connection_Packet_Type 命令是用于改变当前已建立连接所使用的数据包类型的命令。这个命令允许动态修改当前连接，以支持不同类型的用户数据。

一、命令概述

HCI_Change_Connection_Packet_Type 命令允许更改已建立连接的数据包类型。有助于根据用户需求动态调整连接属性。Packet_Type 参数通过指定链路管理器可以使用的数据包类型，从而允许主机控制连接的通信效率和质量。

命令参数：
- Connection_Handle：表示要修改的数据包类型的连接的句柄。
- Packet_Type：指定链路管理器可以用于该连接的数据包类型。主机不应指定本地控制器不支持的数据包类型。
返回参数：无

二、命令格式及参数说明

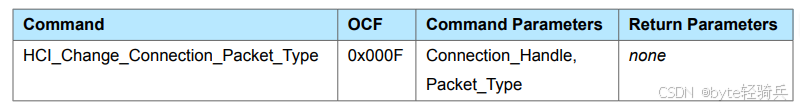

2.1. HCI_Change_Connection_Packet_Type 命令

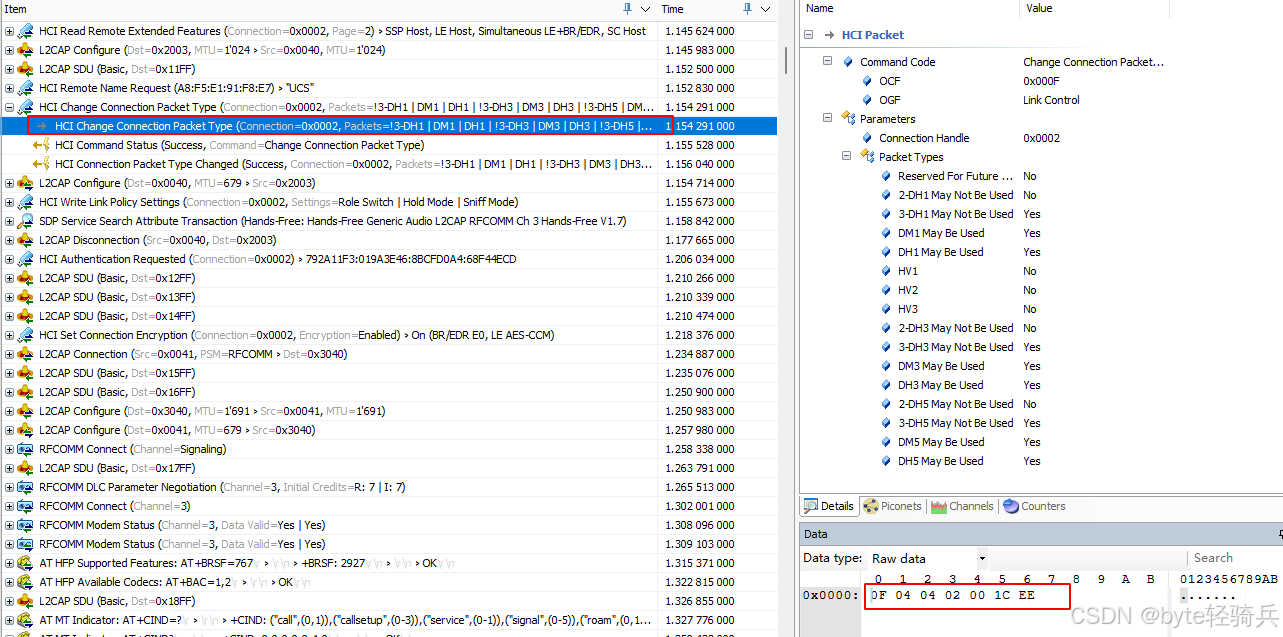

HCI_Change_Connection_Packet_Type 命令遵循蓝牙HCI命令的一般格式。

主要由命令操作码（OCF）和参数部分组成。

HCI_type：0x01（表示这是一个HCI命令包）。
OpCode：
- OGF：链路控制命令（Link Control commands）的OGF为0x01。
- OCF：对于“HCI_Change_Connection_Packet_Type”命令，其OCF值为0x0F。
ParamLength：表示后续参数的总长度。
Paramas：
- Connection_Handle：连接句柄，用于唯一标识要更改数据包类型的蓝牙连接。
- Packet_Type：新的数据包类型，指定了更改后的数据包类型。数据包类型的具体值取决于蓝牙协议的定义，可能包括不同的传输模式、数据速率和功耗等特性。

2.2. Connection_Handle

Connection_Handle用于指定要修改数据包类型的连接。在整个蓝牙设备的连接管理体系中起到定位特定连接的作用。

Connection_Handle的取值范围是从 0x0000 到 0x0EFF。这个参数用于唯一标识一个蓝牙连接。在蓝牙设备的连接管理系统中，每一个建立的连接都会被分配一个这样的 Connection_Handle 值。

2.3. Packet_Type

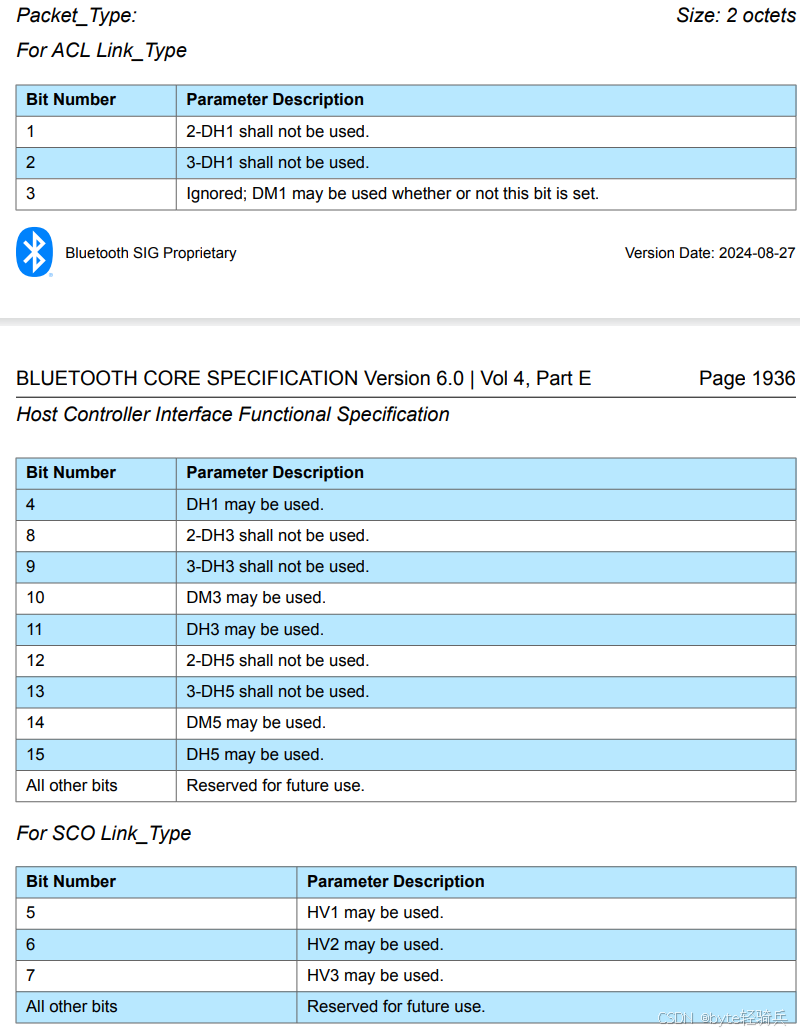

Packet_Type 参数用于规定不同链路类型（ACL 链路类型和 SCO 链路类型）下可使用的数据包类型，其大小为 2 个字节，通过不同的比特位来进行相应设置与定义。

对于 ACL 链路类型，Packet_Type 参数的每一位都代表了一种可能的数据包类型。

位 1（2-DH1）：不应使用。
位 2（3-DH1）：不应使用。
位 3：忽略；无论此位是否设置，DM1 都可使用。
位 4（DH1）：可使用。
位 8（2-DH3）：不应使用。
位 9（3-DH3）：不应使用。
位 10（DM3）：可使用。
位 11（DH3）：可使用。
位 12（2-DH5）：不应使用。
位 13（3-DH5）：不应使用。
位 14（DM5）：可使用。
位 15（DH5）：可使用。
所有其他位：保留供将来使用。

对于 SCO 链路类型，Packet_Type 参数只定义了其中的几位用于表示 SCO 数据包类型。

位 5（HV1）：可使用。
位 6（HV2）：可使用。
位 7（HV3）：可使用。
所有其他位：保留供将来使用。

三、返回事件及参数说明

当BR/EDR（Basic Rate/Enhanced Data Rate）控制器接收到HCI_Change_Connection_Packet_Type命令时，会生成哪些事件（Events）？以下是对这些事件的说明。

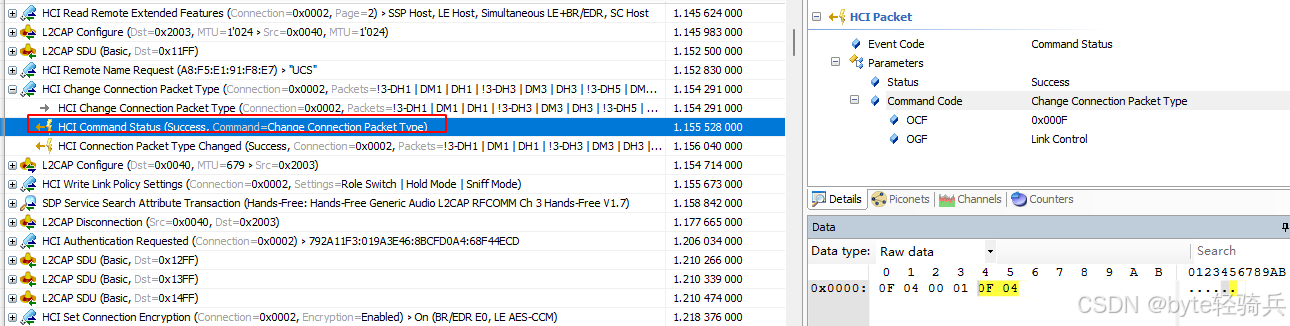

3.1. HCI_Command_Status 事件

当BR/EDR控制器接收到HCI_Change_Connection_Packet_Type命令时，会立即向主机发送一个HCI_Command_Status事件。这个事件的作用是向主机确认命令是否已被控制器接收，并且是否开始处理。

HCI_Command_Status事件通常包含以下信息：

命令状态：指示命令是否被成功接收和处理。如果命令成功，状态通常为0；如果命令失败，状态将是一个非零的错误码。
命令操作码（Opcode）：这是发送的命令的操作码，用于确认是哪个命令产生了这个状态事件。

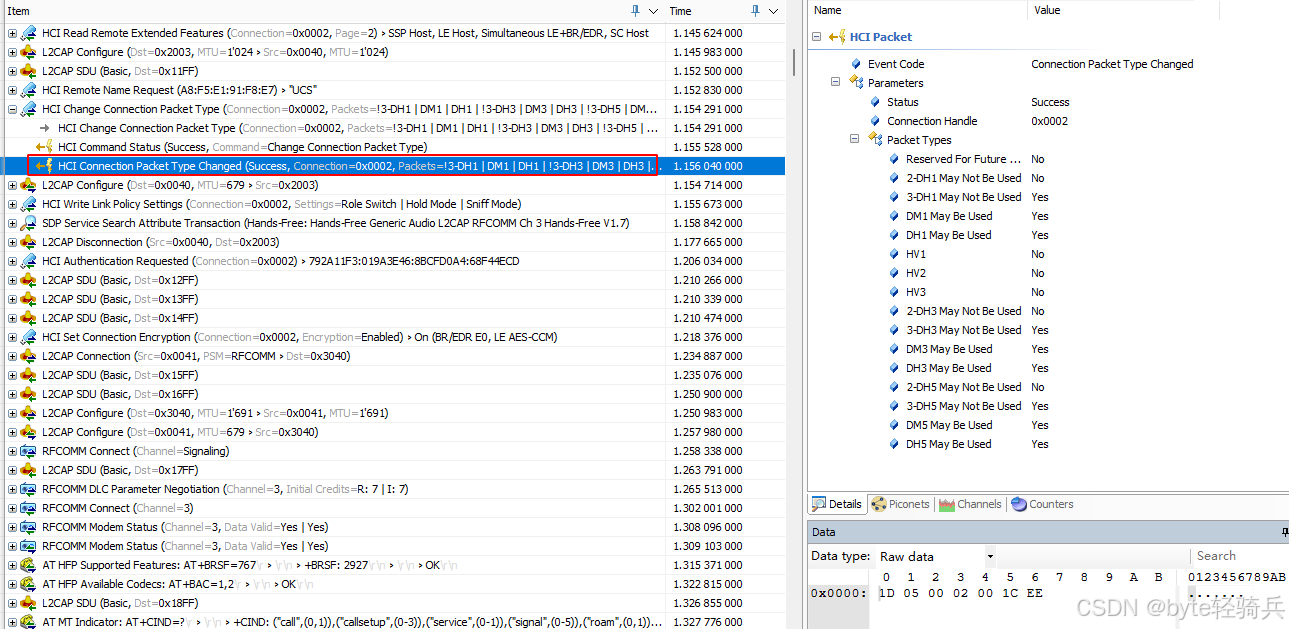

3.2. HCI_Connection_Packet_Type_Changed 事件

在HCI_Change_Connection_Packet_Type命令被处理后，如果链路管理器（Link Manager）确定连接的数据包类型已经改变，那么本地设备上的控制器将向主机发送一个HCI_Connection_Packet_Type_Changed事件。这个事件仅在本地设备侧生成，用于通知主机连接的数据包类型已经更新。

HCI_Connection_Packet_Type_Changed事件通常包含以下信息：

连接句柄（Connection Handle）：是一个唯一标识特定蓝牙连接的标识符。
数据包类型（Packet Type）：指示连接现在使用的新数据包类型。这个字段通常与HCI_Change_Connection_Packet_Type命令中指定的数据包类型相匹配。

四、命令执行流程

HCI_Change_Connection_Packet_Type 命令的执行涉及主机端（通常包含蓝牙应用层、蓝牙协议栈等）和蓝牙控制器端（如蓝牙芯片及其固件）之间的协作。

4.1. 命令发起端（主机端）

参数准备：
- 确定目标蓝牙连接，获取连接句柄。
- 根据需求确定新数据包类型参数。
命令构造与下发：
- 按照 HCI_Change_Connection_Packet_Type 命令格式封装数据包。
- 通过 HCI 接口下发给蓝牙控制器。

4.2. 蓝牙控制器端

命令解析与验证：
- 解析数据包，提取命令操作码和参数。
- 验证操作码和参数合法性。
执行数据包类型更改：
- 根据新数据包类型参数调整链路层配置。
- 重新分配或调度底层资源。
反馈执行结果：通过 HCI 层向主机端返回命令完成事件，包含执行结果状态。

4.3. 主机端（接收结果后）

结果处理：
- 解析命令完成事件，提取执行结果状态。
- 若成功，更新连接状态信息，通知上层应用或模块。
- 若失败，根据错误码进行错误处理，如记录日志、重试命令或提示用户。

4.4. 示例代码

以下是一个简化的C语言代码示例，用于模拟主机端发送HCI_Change_Connection_Packet_Type命令并处理响应的过程。请注意，这个示例不会真正与蓝牙控制器通信，因为它没有实现HCI层的细节（如数据包封装、发送和接收），也没有与蓝牙控制器硬件交互的代码。这个示例仅用于展示流程的逻辑结构。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设的HCI命令操作码
#define HCI_CHANGE_CONNECTION_PACKET_TYPE_CMD 0x00XX // 替换为实际的HCI操作码

// 假设的HCI命令状态事件代码
#define HCI_COMMAND_COMPLETED_EVENT 0x0E
#define HCI_COMMAND_STATUS_EVENT 0x0F

// 假设的错误代码
#define HCI_SUCCESS 0x00
#define HCI_UNKNOWN_COMMAND 0x01
#define HCI_INVALID_PARAMETERS 0x12

// 模拟的连接句柄和数据包类型
#define CONNECTION_HANDLE 0x0001
#define NEW_PACKET_TYPE 0x02 // 替换为实际的数据包类型值

// 模拟的HCI命令结构
typedef struct {
    uint16_t opcode;
    uint8_t param_len;
    uint16_t connection_handle;
    uint8_t packet_type;
} hci_change_connection_packet_type_cmd_t;

// 模拟的HCI事件结构
typedef struct {
    uint8_t event_code;
    uint8_t status;
    // 其他可能的事件参数...
} hci_event_t;

// 模拟发送HCI命令的函数（在实际实现中，这将涉及与蓝牙控制器的通信）
void send_hci_command(const uint8_t *data, size_t length) {
    // 在这里，我们只是打印命令以模拟发送过程
    printf("Sending HCI command:\n");
    for (size_t i = 0; i < length; i++) {
        printf("%02X ", data[i]);
    }
    printf("\n");

    // 模拟接收来自控制器的响应
    simulate_hci_event_response();
}

// 模拟接收来自控制器的HCI事件响应的函数
void simulate_hci_event_response() {
    // 在这里，我们模拟一个成功的命令完成事件
    hci_event_t event = {
        .event_code = HCI_COMMAND_COMPLETED_EVENT,
        .status = HCI_SUCCESS,
        // ... 其他事件参数设置为默认值或模拟值
    };

    // 处理接收到的HCI事件
    handle_hci_event(&event);
}

// 处理接收到的HCI事件的函数
void handle_hci_event(const hci_event_t *event) {
    if (event->event_code == HCI_COMMAND_COMPLETED_EVENT) {
        if (event->status == HCI_SUCCESS) {
            printf("HCI_Change_Connection_Packet_Type command succeeded.\n");
            // 更新连接状态信息，通知上层应用或模块...
        } else {
            printf("HCI_Change_Connection_Packet_Type command failed with status: %02X\n", event->status);
            // 根据错误码进行错误处理...
        }
    } else if (event->event_code == HCI_COMMAND_STATUS_EVENT) {
        // 处理命令状态事件（如果需要）...
    }
    // 处理其他类型的事件...
}

int main() {
    // 准备HCI_Change_Connection_Packet_Type命令
    hci_change_connection_packet_type_cmd_t cmd = {
        .opcode = HCI_CHANGE_CONNECTION_PACKET_TYPE_CMD,
        .param_len = 3, // 连接句柄（2字节）+ 数据包类型（1字节）
        .connection_handle = CONNECTION_HANDLE,
        .packet_type = NEW_PACKET_TYPE,
    };

    // 发送命令
    send_hci_command((const uint8_t*)&cmd, sizeof(cmd));

    return 0;
}

在这个示例中，我们定义了一个结构来模拟HCI命令，并编写了一个函数来“发送”这个命令（实际上只是打印它）。我们还定义了一个函数来模拟接收来自控制器的HCI事件响应，并编写了一个处理这些事件的函数。最后，在main函数中，我们准备了一个HCI_Change_Connection_Packet_Type命令并发送它。

五、使用场景

HCI_Change_Connection_Packet_Type命令在蓝牙通信中发挥着重要作用，通过灵活调整数据包类型，可以优化通信性能、提升用户体验，并满足各种应用场景的需求。

5.1. 音频传输优化

语音通话场景
- 需求：提高语音通话质量，减少语音延迟和抖动。
- 操作：使用HCI_Change_Connection_Packet_Type命令将数据包类型调整为SCO（同步面向连接）数据包。
- 效果：提供稳定的语音传输服务，保证通话流畅性。
音频播放场景
- 需求：优化音频数据传输，提升音频播放音质。
- 操作：根据音频格式和数据传输要求，调整数据包类型至更适合音频传输的类型。
- 效果：优化音频数据的传输带宽分配，减少丢包率，提升音质。

5.2. 数据传输效率提升

大数据传输场景
- 需求：加快数据传输速度，提高传输效率。
- 操作：使用HCI_Change_Connection_Packet_Type命令调整为具有更高数据吞吐量的ACL数据包类型（如调整数据包大小、增加传输窗口等）。
- 效果：根据传输环境和数据特点灵活调整，提高数据传输速度。
低功耗数据传输场景
- 需求：降低功耗，延长设备电池寿命。
- 操作：将数据包类型调整为低功耗的ACL变体，减少不必要的通信开销。
- 效果：优化能量利用效率，满足物联网应用中对设备长时间稳定工作的要求。

5.3. 蓝牙设备兼容性调整

不同蓝牙版本设备连接场景
- 需求：实现更好的兼容性和通信效果。
- 操作：使用HCI_Change_Connection_Packet_Type命令调整数据包类型，使双方设备在都能接受的通信模式下进行数据传输。
- 效果：确保连接的稳定性和数据的正确交互。
不同功能蓝牙设备连接场景
- 需求：适配双方设备的功能，实现多功能通信。
- 操作：根据通信需求调整数据包类型，如主要进行数据传输时选择ACL数据包类型，需要启用语音功能时调整为能够兼顾语音传输的数据包类型。
- 效果：满足不同功能的需求，实现设备之间的多功能通信。

六、注意事项

6.1. 操作码与参数准确性

操作码准确性：确保使用的操作码（OpCode）正确，包括OGF和OCF值，这些值需与HCI_Change_Connection_Packet_Type命令相匹配。
参数正确性：
- 连接句柄（Connection_Handle）必须有效且对应一个活跃的蓝牙连接。
- 新数据包类型（Packet_Type）需符合蓝牙核心规范的取值范围和格式要求，并考虑蓝牙版本间的差异。
