HCI_PIN_Code_Request_Reply 命令在蓝牙配对及连接过程中起着关键作用,主要用于回复来自 BR/EDR 控制器的 HCI_PIN_Code_Request 事件,以此来指定相应连接所需的 PIN 码,确保连接的合法性与安全性。
在蓝牙设备连接过程中,当远程主机通过发送HCI_Create_Connection或HCI_Authentication_Requested命令来发起连接,本地的 BR/EDR 控制器会产生HCI_PIN_Code_Request事件并上报Host,可以使用该命令进行回复。

HCI_PIN_Code_Request_Reply包含三个命令参数:BD_ADDR(蓝牙设备地址)、PIN_Code_Length(PIN 码长度)和PIN_Code(PIN 码)。同时,还有两个返回参数:Status(状态)和BD_ADDR。
HCI_PIN_Code_Request_Reply命令的完整分组格式通常为:0x0D04+0x17+BDADDR(6)+PINCode length(1)+PIN Code (16)。其中:

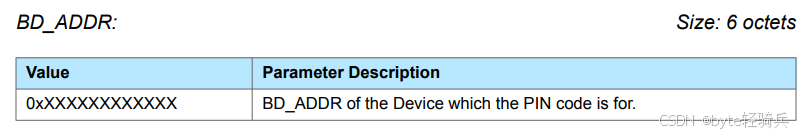

0x0D04是操作码(OpCode),用于标识这是一个PIN码请求应答指令。0x17是参数总长的固定值,表示后续参数的总长度。BDADDR(6)是蓝牙设备地址,由6个字节组成,用于标识与链路密钥相关的设备。PINCode length(1)是PIN码长度的字节,表示后续PIN码的实际长度。PIN Code (16)是PIN码字段,最大长度为16字节(128位),用于指定连接时使用的PIN码。如果实际PIN码长度小于16字节,则剩余部分用0填充。BD_ADDR用于标识请求配对的远程蓝牙设备。以特定的字节顺序来表示蓝牙设备的全球唯一地址。通常,蓝牙设备地址采用大端序(Big - Endian)格式,即高位字节在前,低位字节在后。这种格式确保了在不同的系统和设备之间,地址的表示方式是统一的,便于准确识别设备。

在蓝牙通信环境中,可能存在多个设备同时尝试配对或连接的情况。BD_ADDR 参数的存在使得主机能够明确这个 PIN 码回复是针对哪一个具体的远程设备,从而确保配对信息能够准确无误地发送到目标设备。如果 BD_ADDR 出现错误,可能会导致 PIN 码被发送到错误的设备,进而引发安全问题或配对失败。
PIN_Code_Length用于表示 PIN 码的实际长度。它的取值范围根据实际情况而定,通常会受到蓝牙协议和设备支持的 PIN 码长度范围的限制。例如,常见的 PIN 码长度可能是 4 - 16 位数字等不同情况。

PIN_Code_Length 参数为接收方正确解析 PIN 码提供了关键信息。由于 PIN_Code 参数本身有一个固定的最大长度定义(8Octet),但实际使用的 PIN 码长度可能因设备设置、安全策略或用户输入等因素而不同。通过 PIN_Code_Length,接收方可以准确地提取出有效的 PIN 码部分,避免因长度不确定而导致的解析错误。
在现代蓝牙设备中,由于安全简单配对(SSP)等更安全的配对方法的引入,传统的PIN码配对方法已经逐渐被取代。然而,了解 PIN_Code_Length 和PIN码在蓝牙协议中的作用仍然对于理解蓝牙通信的基础安全机制是有帮助的。

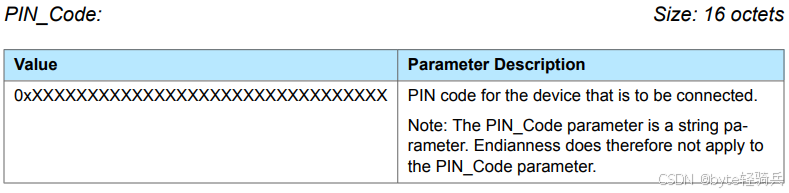

PIN 码通常是一个数字字符串或者字母数字组合,用于验证蓝牙设备之间连接的合法性。在命令传输中,PIN 码以字节序列的形式表示。例如,PIN 码为 “0000” 时,在命令中表示为 “0x30 0x30 0x30 0x30”,后续部分根据 PIN_Code_Length 用 “0x00” 填充至 16 个字节。

PIN_Code定义为 16 字节(16 Octet)的参数,但实际长度由 PIN_Code_Length 指定。PIN 码是蓝牙配对过程中的关键安全要素。它是设备之间进行身份验证的重要依据。正确的 PIN 码可以确保只有授权的设备能够成功配对并建立连接,从而保护蓝牙通信的安全性。如果 PIN 码错误或被篡改,配对过程将无法成功完成,并且可能会导致安全风险,如未经授权的设备接入等问题。
HCI_Command_Complete 事件当 HCI_PIN_Code_Request_Reply 命令完成时,应生成一个 HCI_Command_Complete 事件。这个事件有着重要的通知作用,它可以被主机中的其他模块(比如蓝牙协议栈上层的应用程序接口层或者更高层次的管理模块)捕获到,进而让系统相关部分得知该命令已经顺利执行完毕。基于这个事件通知,系统可以触发其他相应的操作,例如更新用户界面显示配对正在顺利进行的提示信息、准备进行下一步的认证或连接操作等,以此保证整个蓝牙配对及连接流程中各个环节之间能够良好地协同工作、保持同步,实现无缝对接。

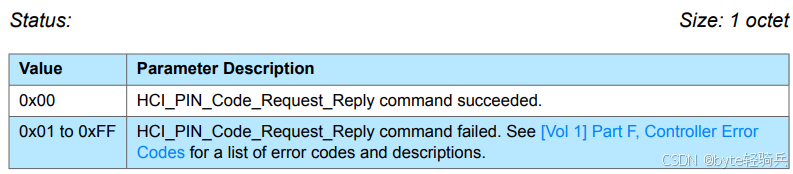

Status状态值用于告诉主机(Host)设备,其请求的PIN码回复操作是否成功。

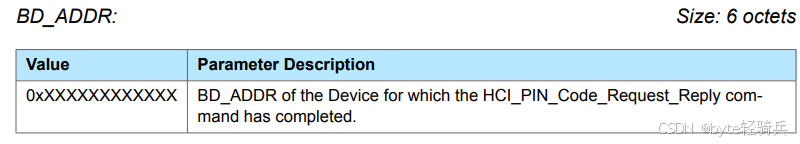

0x00:表示 HCI_PIN_Code_Request_Reply 命令成功执行。0x01 到 0xFF:表示 HCI_PIN_Code_Request_Reply 命令执行失败。具体的错误代码和描述可以在蓝牙核心规范(Bluetooth Core Specification)的第一卷(Vol 1)的F部分,控制器错误代码(Controller Error Codes)列表中找到。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客当HCI_PIN_Code_Request_Reply命令执行完毕后,无论是成功还是失败,都会携带着一个BD_ADDR值,该值指出了是哪个蓝牙设备的PIN码请求得到了回应。对于主机(Host)设备来说很重要,因为它需要知道是哪个设备需要PIN码,以及PIN码请求的结果(成功或失败)。

HCI_PIN_Code_Request事件。HCI_PIN_Code_Request_Reply命令的相应位置。0x000D放置在命令包的指定位置。HCI_PIN_Code_Request_Reply命令包通过HCI发送给蓝牙控制器。HCI_PIN_Code_Request_Reply命令包,并检查命令包的格式是否正确。HCI_PIN_Code_Request_Reply命令成功完成(Status为0x00),则生成HCI_Command_Complete事件。下面是一个简化的代码示例,用于模拟HCI_PIN_Code_Request_Reply命令的执行流程。请注意,这个示例是高度简化的,并未包括所有可能的错误处理和蓝牙协议栈的细节。
#include <stdio.h>
#include <stdint.h>
#include <string.h>
// 假设的蓝牙设备地址类型
typedef struct {
uint8_t bd_addr[6];
} BD_ADDR;
// 假设的HCI命令结构体
typedef struct {
uint16_t ogf; // Opcode Group Field
uint16_t ocf; // Opcode Command Field
uint8_t param_len; // 参数长度
BD_ADDR bd_addr; // 蓝牙设备地址
uint8_t pin_code_length;
uint8_t pin_code[16]; // 假设PIN码最大长度为16
} HCI_Command;
// 假设的HCI事件结构体
typedef struct {
uint8_t evt_code;
uint8_t param_len;
uint8_t status;
BD_ADDR bd_addr;
} HCI_Event;
// 模拟发送HCI命令的函数
void send_hci_command(HCI_Command* cmd) {
// 这里应该是将cmd发送到蓝牙控制器的代码
// 但为了简化,我们直接打印出来
printf("Sending HCI Command:\n");
printf("OGF: 0x%02X, OCF: 0x%04X\n", cmd->ogf, cmd->ocf);
printf("BD_ADDR: ");
for (int i = 0; i < 6; i++) {
printf("%02X ", cmd->bd_addr.bd_addr[i]);
}
printf("\nPIN Code Length: %d\n", cmd->pin_code_length);
printf("PIN Code: ");
for (int i = 0; i < cmd->pin_code_length; i++) {
printf("%02X ", cmd->pin_code[i]);
}
printf("\n");
// 模拟控制器处理后的响应
HCI_Event evt;
evt.evt_code = 0x0E; // 假设的命令完成事件代码
evt.param_len = 3 + sizeof(BD_ADDR); // 假设的参数长度
evt.status = 0x00; // 假设命令成功
memcpy(&evt.bd_addr, &cmd->bd_addr, sizeof(BD_ADDR));
// 打印模拟的HCI事件
print_hci_event(&evt);
}
// 打印HCI事件的函数
void print_hci_event(HCI_Event* evt) {
printf("Received HCI Event:\n");
printf("Event Code: 0x%02X\n", evt->evt_code);
printf("Status: 0x%02X\n", evt->status);
printf("BD_ADDR: ");
for (int i = 0; i < 6; i++) {
printf("%02X ", evt->bd_addr.bd_addr[i]);
}
printf("\n");
}
int main() {
// 初始化HCI命令
HCI_Command cmd;
cmd.ogf = 0x03; // 假设的OGF值
cmd.ocf = 0x000D; // HCI_PIN_Code_Request_Reply的操作码
cmd.param_len = 6 + 1 + 16; // BD_ADDR(6) + PIN_Code_Length(1) + PIN_Code(16)
// 设置BD_ADDR(这里只是示例值)
uint8_t bd_addr_example[] = {0x00, 0x11, 0x22, 0x33, 0x44, 0x55};
memcpy(cmd.bd_addr.bd_addr, bd_addr_example, 6);
// 设置PIN码(这里只是示例值)
cmd.pin_code_length = 4;
uint8_t pin_code_example[] = {0x31, 0x32, 0x33, 0x34}; // "1234"的ASCII码
memcpy(cmd.pin_code, pin_code_example, 4);
// 发送HCI命令
send_hci_command(&cmd);
return 0;
}这个示例代码模拟了HCI_PIN_Code_Request_Reply命令的发送过程,并打印出了发送的命令内容和模拟的HCI事件响应。
HCI_PIN_Code_Request_Reply命令。HCI_PIN_Code_Request_Reply命令将PIN码发送给耳机,完成配对认证。HCI_PIN_Code_Request_Reply命令将PIN码发送给门禁系统,完成配对认证。HCI_PIN_Code_Request_Reply命令回复PIN码,重新建立配对关系。HCI_PIN_Code_Request_Reply命令回复PIN码,完成新的配对关系建立。HCI_PIN_Code_Request_Reply命令回复PIN码,完成认证过程。HCI_PIN_Code_Request_Reply命令回复PIN码,完成新的配对关系建立。HCI_PIN_Code_Request_Reply命令回复PIN码,完成新的配对关系建立。HCI_PIN_Code_Request_Reply命令回复PIN码,完成与蓝牙设备的重新配对。在使用HCI_PIN_Code_Request_Reply命令时,需密切关注以下关键事项,以确保蓝牙设备间的配对过程顺利且安全。
综上所述,HCI_PIN_Code_Request_Reply命令是蓝牙配对过程中用于回应PIN码请求的重要命令,其正确使用对于建立安全的蓝牙连接至关重要。
