HCI_Link_Key_Request_Reply命令是蓝牙协议中用于回复控制器（Controller）发出的HCI_Link_Key_Request事件的一个命令。

一、命令概述

在蓝牙通信中，当两个BR/EDR（Basic Rate/Enhanced Data Rate）蓝牙设备希望建立连接，并且需要进行认证和加密以确保通信的安全性时，它们会使用Link Key。Link Key是一个用于认证和加密过程的密钥。

当某个蓝牙设备的BR/EDR控制器需要与其他设备的BR/EDR控制器建立连接，并且需要一个Link Key来进行认证和加密时，会生成一个HCI_Link_Key_Request事件。这个事件通知主机（Host），控制器需要一个Link Key来继续建立连接。

为了响应这个请求，主机需要使用HCI_Link_Key_Request_Reply命令来回复这个事件。该命令指定了存储在主机上的一个Link Key，这个Link Key将被用作与由BD_ADDR指定的其他BR/EDR控制器建立连接的link key。

二、命令格式及参数说明

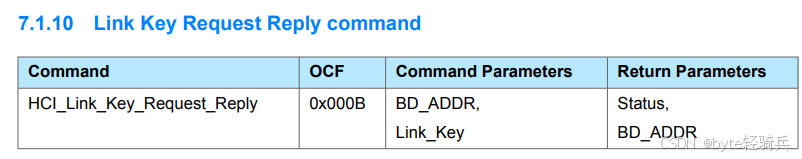

2.1. HCI_Link_Key_Request_Reply命令格式

HCI_Link_Key_Request_Reply命令遵循蓝牙协议栈中的HCI（Host Controller Interface）命令格式。

通常，一个HCI命令由以下几个部分组成：

OGF（Opcode Group Field）：操作码组字段，用于指定命令所属的组。
OCF（Opcode Command Field）：操作码命令字段，用于指定具体的命令。
Command Parameters：命令参数，用于提供命令执行所需的具体信息。
- BD_ADDR：远端设备地址，6个字节，用于指定与哪个远端设备的BR/EDR控制器建立连接。
- Link_Key：与BD_ADDR相关的link key，16个字节，用于认证和加密连接。

对于HCI_Link_Key_Request_Reply命令，其OGF通常为0x01（表示链路控制命令组），OCF为0x000B（表示HCI_Link_Key_Request_Reply命令）。

2.2. 命令参数

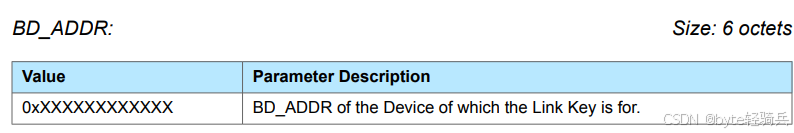

2.2.1. BD_ADDR（Bluetooth Device Address）

BD_ADDR是蓝牙设备地址，这个地址是唯一的，用于标识一个特定的蓝牙设备。在HCI_Link_Key_Request_Reply命令中，BD_ADDR用于指定与哪个远端设备的BR/EDR控制器建立连接。蓝牙MAC地址-CSDN博客

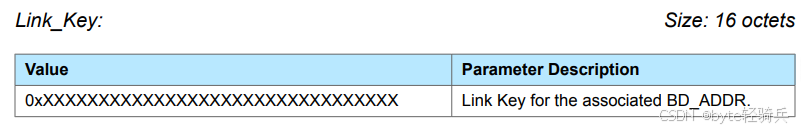

2.2.2. Link_Key

与BD_ADDR指定的远端蓝牙设备建立连接时所使用的链路密钥。Link_Key是一个用于认证和加密过程的密钥，它确保了蓝牙设备之间通信的安全性。在HCI_Link_Key_Request_Reply命令中，Link_Key由主机提供，并发送给本地BR/EDR控制器，以用于与远端设备的连接。

三、返回事件及参数说明

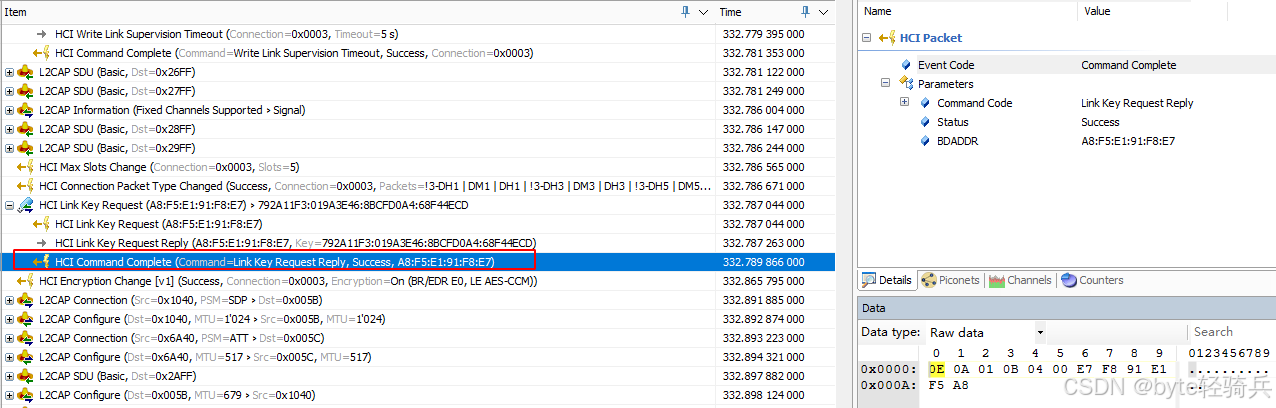

3.1. HCI_Command_Complete事件

当HCI_Link_Key_Request_Reply命令执行完成后，会生成一个HCI_Command_Complete事件。这个事件是HCI（协议中定义的一种标准事件，用于通知主机（Host）关于之前发送的HCI命令的执行结果。事件包含了命令的完成状态以及蓝牙地址参数。

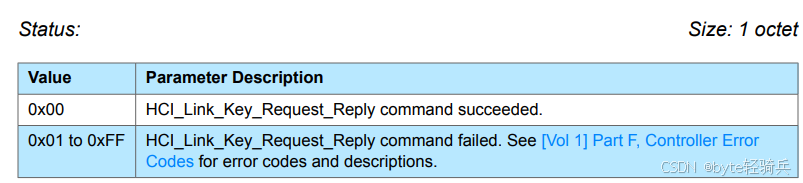

3.2. Status

Status用于指示HCI_Link_Key_Request_Reply命令的执行状态。这个状态可以是成功（通常表示为0x00）或失败（表示为其他非零值）。

0x00：表示HCI_Link_Key_Request_Reply命令成功执行。
0x01至0xFF：表示命令执行失败。具体的错误代码和描述可以在蓝牙核心规范（Bluetooth Core Specification）的第一卷（Vol 1）的F部分，即控制器错误代码（Controller Error Codes）。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

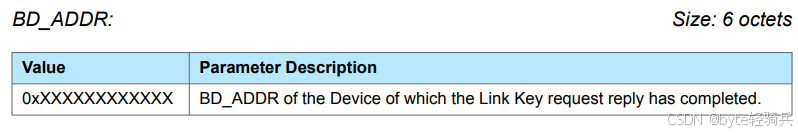

3.3. BD_ADDR

BD_ADDR表示已经完成了Link Key请求回复的设备地址。通过这个返回的地址，无论是主机端还是控制器端，都能清楚明确该链路密钥是对应哪个具体设备的，便于后续的通信管理以及对整个蓝牙连接过程的跟踪和把控。

四、命令执行流程

4.1. 事件触发

事件类型：HCI_Link_Key_Request
触发条件：当蓝牙BR/EDR控制器需要链路密钥来建立安全连接时。
作用：向主机请求链路密钥。

4.2. 主机响应与命令准备

主机检查：主机接收到HCI_Link_Key_Request事件后，检查其存储中是否有与请求BD_ADDR相对应的链路密钥。
命令准备：如果存在链路密钥，主机准备执行HCI_Link_Key_Request_Reply命令。
参数设置：
- BD_ADDR：触发事件的蓝牙设备地址。
- Link_Key：与BD_ADDR关联的链路密钥（16个八位字节）。

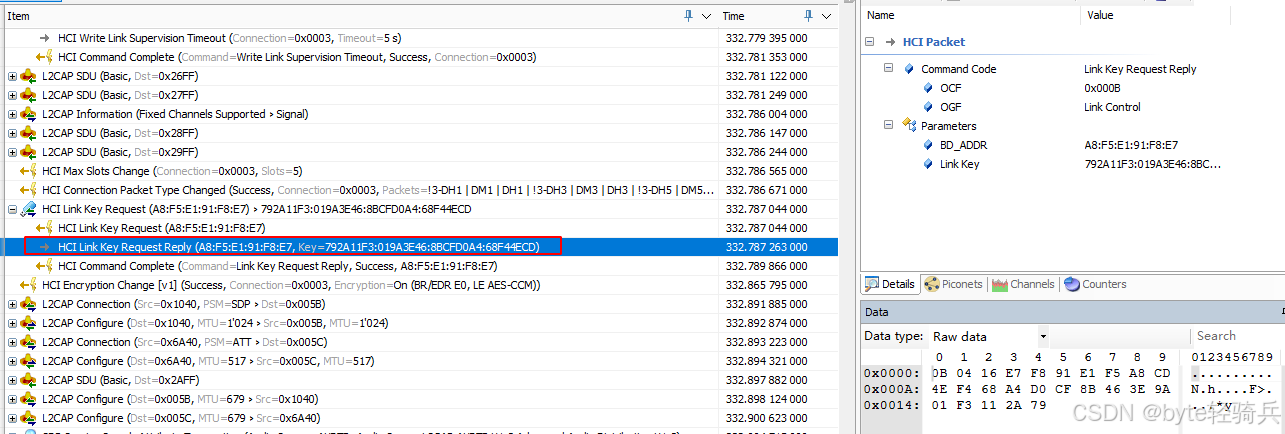

4.3. 命令发送与接收

命令发送：主机通过HCI接口发送HCI_Link_Key_Request_Reply命令及其参数给控制器。
命令接收与验证：控制器接收命令后，验证命令格式和参数的有效性。

4.4. 命令执行与状态反馈

命令执行：如果命令格式和参数有效，控制器执行命令，并使用提供的链路密钥建立或维护安全连接。
状态反馈：控制器生成一个HCI_Command_Complete事件，并通过HCI接口发送给主机。

4.5. 错误处理

错误检测：如果命令执行过程中发生错误（如链路密钥无效或BD_ADDR不匹配），控制器可能生成HCI_Command_Status事件并发送给主机。
错误处理：主机接收到错误信息后，采取相应措施，如重新请求链路密钥、断开连接或进行故障排查。

4.6. 示例代码

以下是一个简化的代码示例，用于模拟HCI_Link_Key_Request_Reply命令的执行流程。请注意，这只是一个示例，并不包含完整的蓝牙协议栈实现或实际的硬件接口通信。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设的HCI接口函数（在实际应用中，这些函数将由蓝牙协议栈提供）
void hci_send_command(uint16_t opcode, const uint8_t *params, uint8_t param_len);
void hci_event_callback(uint8_t *event, uint8_t event_len);

// 假设的链路密钥存储结构
typedef struct {
    uint8_t bd_addr[6];
    uint8_t link_key[16];
    bool is_valid;
} LinkKeyStorage;

// 假设的链路密钥存储（在实际应用中，这将是一个数据库或内存结构）
LinkKeyStorage link_key_storage[10]; // 假设最多存储10个设备的链路密钥

// 查找链路密钥的函数
bool find_link_key(const uint8_t *bd_addr, uint8_t *link_key) {
    for (int i = 0; i < 10; i++) {
        if (memcmp(link_key_storage[i].bd_addr, bd_addr, 6) == 0 && link_key_storage[i].is_valid) {
            memcpy(link_key, link_key_storage[i].link_key, 16);
            return true;
        }
    }
    return false;
}

// HCI_Link_Key_Request事件处理函数
void handle_hci_link_key_request(const uint8_t *event, uint8_t event_len) {
    uint8_t bd_addr[6];
    // 解析HCI_Link_Key_Request事件（这里省略了详细的解析过程）
    // 假设事件中包含BD_ADDR，并且位于事件的第1到6个字节
    memcpy(bd_addr, event + 1, 6);

    uint8_t link_key[16];
    if (find_link_key(bd_addr, link_key)) {
        // 准备HCI_Link_Key_Request_Reply命令参数
        uint8_t params[22] = {0};
        memcpy(params, bd_addr, 6);
        memcpy(params + 6, link_key, 16);

        // 发送HCI_Link_Key_Request_Reply命令
        uint16_t opcode = 0x040B; // HCI_Link_Key_Request_Reply的OCF为0x000B，加上OGF 0x04（Link Control Commands）
        hci_send_command(opcode, params, 22);
    } else {
        // 如果找不到链路密钥，可以发送一个否定回复（这里省略了）
    }
}

// HCI事件回调处理函数
void hci_event_handler(uint8_t *event, uint8_t event_len) {
    uint8_t event_code = event[0];

    switch (event_code) {
        case 0x11: // HCI_Link_Key_Request事件的代码（这里是一个假设的值，实际值请参考蓝牙协议）
            handle_hci_link_key_request(event, event_len);
            break;
        // 处理其他HCI事件...
        default:
            break;
    }
}

// 假设的main函数（在实际应用中，这将是蓝牙协议栈或应用程序的一部分）
int main() {
    // 初始化蓝牙硬件和协议栈（这里省略了）

    // 设置HCI事件回调
    // 在实际应用中，这通常是通过蓝牙协议栈的API来完成的
    // 这里我们假设有一个函数可以设置回调
    set_hci_event_callback(hci_event_handler);

    // 主循环（在实际应用中，这将是事件驱动或消息循环的一部分）
    while (1) {
        // 等待并处理HCI事件（这里省略了具体的等待和事件处理机制）
        // 在实际应用中，这通常是通过蓝牙协议栈的API来完成的
        // 这里我们假设有一个函数可以获取下一个HCI事件
        uint8_t event[256];
        uint8_t event_len = get_next_hci_event(event, sizeof(event));
        if (event_len > 0) {
            hci_event_handler(event, event_len);
        }
    }

    return 0;
}

// 假设的HCI接口函数实现（在实际应用中，这些函数将由蓝牙协议栈提供）
void hci_send_command(uint16_t opcode, const uint8_t *params, uint8_t param_len) {
    // 这里省略了实际的发送逻辑
    // 在实际应用中，这将通过蓝牙硬件接口发送命令到蓝牙控制器
    printf("Sending HCI command with opcode 0x%04X and %d bytes of parameters\n", opcode, param_len);
}

void set_hci_event_callback(void (*callback)(uint8_t *, uint8_t)) {
    // 这里省略了实际的设置逻辑
    // 在实际应用中，这将注册一个回调函数，用于处理来自蓝牙控制器的HCI事件
    hci_event_callback = callback;
}

uint8_t get_next_hci_event(uint8_t *event, uint8_t max_len) {
    // 这里省略了实际的获取逻辑
    // 在实际应用中，这将从蓝牙硬件接口获取下一个HCI事件
    // 这里我们模拟一个HCI_Link_Key_Request事件
    static int counter = 0;
    if (counter == 0) {
        event[0] = 0x11; // 假设的HCI_Link_Key_Request事件代码
        uint8_t bd_addr = {0x00, 0x11, 0x22, 0x33, 0x44, 0x55}; // 假设的BD_ADDR
        memcpy(event + 1, bd_addr, 6);
        counter++;
        return 7; // 事件长度（包括事件代码和BD_ADDR）
    } else {
        return 0; // 没有更多事件
    }
}

请注意，这个示例代码是为了教学目的而编写的，并不包含完整的错误处理、内存管理或实际的蓝牙硬件接口。在实际应用中，需要使用蓝牙协议栈提供的API来与蓝牙硬件进行交互，并遵循蓝牙协议规范来处理HCI事件和命令。此外，链路密钥的存储和管理应该更加安全和健壮。

五、使用场景

HCI_Link_Key_Request_Reply命令使用场景主要涉及到蓝牙设备的配对和加密过程。以下是该命令使用场景的具体说明。

5.1. 蓝牙设备初次配对连接

场景描述：当两个蓝牙设备（如手机与蓝牙耳机）首次尝试建立连接时，它们需要通过配对过程来交换链路密钥，以确保后续通信的安全性。
命令作用：在配对过程中，一个设备（通常是作为主机的设备，如手机）会接收到来自另一个设备（如蓝牙耳机）的HCI_Link_Key_Request事件。此时，主机设备会使用HCI_Link_Key_Request_Reply命令来回应这个请求，并将存储的链路密钥发送给请求设备。这样，两个设备就能成功配对，并建立起安全可靠的连接。

5.2. 已配对设备重连

场景描述：对于之前已经成功配对的蓝牙设备，当它们再次尝试建立连接时（如耳机与手机因信号中断而断开连接后重新连接），可能需要重新验证链路密钥以确保连接的安全性。
命令作用：在这种情况下，蓝牙控制器可能会再次发出HCI_Link_Key_Request事件。主机设备通过执行HCI_Link_Key_Request_Reply命令，将之前存储的链路密钥重新发送给请求设备，从而恢复连接并确保通信的安全性。

5.3. 安全连接更新

场景描述：随着蓝牙安全标准的升级或用户安全设置的更新，可能需要更新链路密钥以符合新的安全要求。
命令作用：当控制器请求新的链路密钥时，HCI_Link_Key_Request_Reply命令被用于将更新后的链路密钥发送给控制器。这样，蓝牙设备之间的连接就能符合最新的安全标准，确保数据传输的安全性。

5.4. 多设备切换连接

场景描述：当一个主机设备（如智能手机）同时连接多个同类型的蓝牙设备（如多个蓝牙耳机），并在这些设备之间进行切换时，每次切换连接都需要重新确认或发送链路密钥。
命令作用：在切换连接的过程中，主机设备可能会针对新的连接设备发出HCI_Link_Key_Request事件。此时，主机设备通过执行HCI_Link_Key_Request_Reply命令，将与新设备对应的链路密钥发送给请求设备，以实现顺畅的设备切换和安全的连接建立。

六、注意事项

设备状态确认：在使用HCI_Link_Key_Request_Reply命令之前，确保设备已经处于配对模式或已经成功配对过。如果设备未处于配对状态，则可能无法正确响应链路密钥请求。
链路密钥存储与检索：当接收到HCI_Link_Key_Request事件时，设备应检查其存储中是否包含与请求设备配对的链路密钥。如果存储中不存在该链路密钥，则不能使用HCI_Link_Key_Request_Reply命令进行应答，而应使用HCI_Link_Key_Request_Negative_Reply命令进行回应。
链路密钥的安全性：链路密钥是敏感信息，必须妥善保管，避免泄露给未经授权的第三方。任何未经授权的访问或泄露都可能导致蓝牙连接的安全性受到威胁。
命令的准确性与完整性：在发送HCI_Link_Key_Request_Reply命令时，确保命令的格式正确，且包含所有必要的参数和信息。任何格式错误或信息缺失都可能导致命令无法被正确解析或执行。
连接恢复与更新：在连接恢复或链路密钥更新场景中，确保设备能够正确处理HCI_Link_Key_Request事件，并使用HCI_Link_Key_Request_Reply命令进行正确的应答。这有助于确保蓝牙设备之间的连接始终保持最新且安全的状态。
多设备切换与管理：当一个主机设备同时连接多个蓝牙设备时，应确保设备能够正确管理这些连接，并在需要时快速切换和使用正确的链路密钥。这有助于实现顺畅的设备切换和安全的连接建立。
遵循蓝牙安全标准：在使用HCI_Link_Key_Request_Reply命令时，应始终遵循蓝牙安全标准和最佳实践。这包括使用最新的安全算法和协议，以及定期更新设备的安全设置和配置。
错误处理与日志记录：在处理HCI_Link_Key_Request_Reply命令时，应建立完善的错误处理机制，以便在出现任何问题时能够迅速定位和解决问题。同时，还应记录相关日志信息，以便后续分析和排查问题。
