HCI_Accept_Connection_Request 命令主要用于接受一个新来的连接请求。是蓝牙通信中建立连接的关键环节之一，它允许设备在收到连接请求后，根据自身的策略和资源情况来决定是否接受连接，从而建立起蓝牙链路。

一、命令概述

HCI_Accept_Connection_Request 命令专门用于响应并接受一个新来的连接请求。这一命令必须在 HCI_Connection_Request 事件发生后才能发出。HCI_Connection_Request 事件是蓝牙设备在接收到其他设备的连接请求时，通过HCI（主机控制器接口）向主机报告的一个事件，该事件包含了请求连接设备的 BD_ADDR（蓝牙设备地址）。

命令参数：
- BD_ADDR：请求连接的设备的蓝牙设备地址。蓝牙MAC地址-CSDN博客
- Role：允许主机指定链路管理器是否请求角色切换并成为此连接的中央设备（Central）。这是一个偏好，而不是强制要求。如果角色切换失败，连接仍然会被接受，而 HCI_Role_Discovery 命令将反映当前的角色。
返回参数：此命令没有返回参数。

当主机接收到这个包含 BD_ADDR 的连接请求事件后，如果同意建立连接，就会发出 HCI_Accept_Connection_Request 命令。这个命令会指示链路管理器（Link Manager）与指定的 BD_ADDR（即请求连接的设备）建立连接，并通过 BR/EDR（基本速率/增强数据率）控制器进行数据传输。

二、命令格式及参数说明

2.1. HCI_Accept_Connection_Request 命令格式

HCI_Accept_Connection_Request 命令的格式通常遵循蓝牙核心规范中定义的HCI命令包格式。

一个典型的HCI命令包包括以下几个部分：

Opcode（操作码）：用于标识具体的HCI命令。操作码由OGF（操作码组）和OCF（操作码命令）组成。因此，HCI_Accept_Connection_Request 命令的操作码为0x0109（或写作0x0409，取决于OGF和OCF的编码方式，但0x0109是更常见的表示方式）。
- OGF：表示命令所属的组，对于链路控制命令，OGF为0x01。
- OCF：表示组内的一个特定命令，对于HCI_Accept_Connection_Request 命令，OCF为0x0009。
Parameter Total Length（参数总长度）：表示命令参数的总长度（以字节为单位）。对于HCI_Accept_Connection_Request 命令，参数总长度通常为7个字节（包括BD_ADDR和Role两个参数）。
Parameters（参数）：
- BD_ADDR：请求连接的蓝牙设备的地址，通常为6个字节。
- Role：指定本地设备在连接中的角色（中央设备或从设备）。通常为1个字节，0表示中央设备，1表示从设备。但请注意，这个参数在某些情况下可能会被忽略（如接受同步连接请求时）。

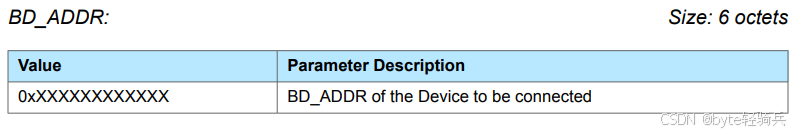

2.2. BD_ADDR

BD_ADDR 是一个 6 字节的蓝牙设备地址，用于唯一标识一个蓝牙设备。在 HCI_Accept_Connection_Request 命令中，这个参数指定了发出连接请求的设备的地址。

通过明确请求连接的设备地址，确保连接接受操作能够准确地对应到正确的设备。在众多等待接入的设备中，通过这个地址精确地找到并接受特定设备的连接请求，避免接受错误设备的连接。

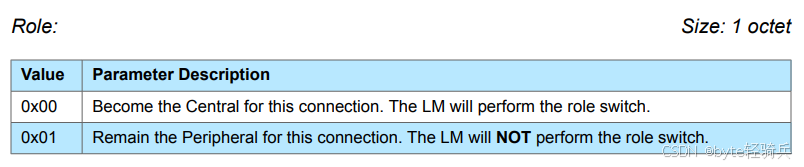

2.3. Role

在HCI_Accept_Connection_Request命令中，Role参数是一个关键的配置项，它决定了本地蓝牙设备在即将建立的连接中将扮演的角色。该参数占用1个字节（octet），即8位，其取值决定了设备的角色偏好。

0x00：
- 描述：本地设备希望成为该连接的中央设备（Central）。
- 动作：链路管理器（Link Manager，LM）将尝试执行角色切换，以使本地设备成为中央设备。意味着本设备将在后续的蓝牙连接通信过程中，承担起类似管理、协调等相对主导性的功能，例如对连接的资源分配、数据传输调度等方面发挥更关键的作用，以便更好地掌控连接的整体运行情况。
0x01：
- 描述：本地设备希望保持为从设备（Peripheral）的角色。
- 动作：链路管理器不会执行角色切换，本地设备将保持为从设备。在这种模式下，本地设备将等待其他中央设备的连接请求，并响应这些请求以建立连接。

三、命令的返回参数与生成事件

3.1. 返回参数

HCI_Accept_Connection_Request 命令没有直接的返回参数。意味着当该命令被发送到 BR/EDR（基本速率/增强数据率）控制器时，它不会立即返回一个包含结果的参数包。相反，命令的执行状态将通过后续生成的事件来通知主机。

3.2. 生成的事件

HCI_Accept_Connection_Request 命令的执行状态和连接建立的结果将通过一系列事件来通知主机。主机应正确解析这些事件以获取相关信息，并根据需要采取适当的行动。

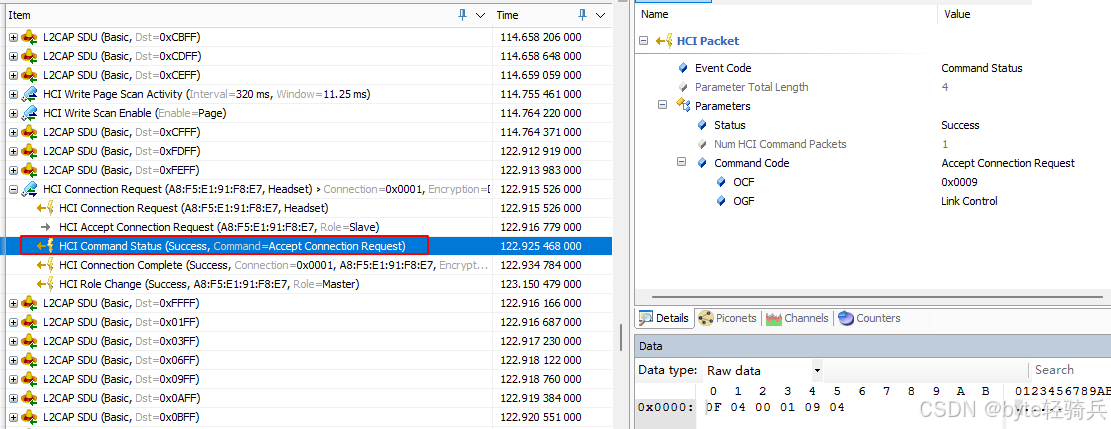

3.2.1. HCI_Command_Status 事件

当 BR/EDR 控制器开始设置连接时，它会向主机发送一个 HCI_Command_Status 事件。
该事件包含命令操作码（Opcode）、状态码（Status）以及任何相关的返回参数（对于此命令，没有返回参数）。
状态码用于指示命令是否被成功接收和执行。如果状态码为0x00，则表示命令已成功执行。

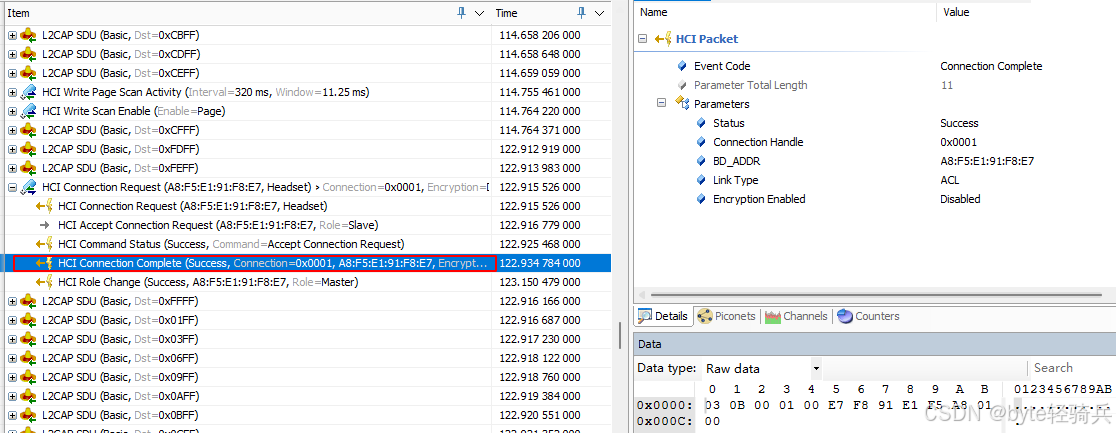

3.2.2. HCI_Connection_Complete 事件

当链路管理器确定连接已建立时，本地 BR/EDR 控制器会向主机发送一个 HCI_Connection_Complete 事件。
该事件包含连接句柄（Connection_Handle），这是用于标识已建立连接的唯一标识符。
此外，该事件还包含连接的其他相关信息，如 BD_ADDR（蓝牙设备地址）、连接类型（ACL 或 SCO）、角色（中央设备或从设备）等。

3.2.3. 远程控制器的事件

与此同时，远程 BR/EDR 控制器也会向其主机发送一个事件，以通知连接已建立。
对于异步连接（ACL），远程控制器将发送一个 HCI_Connection_Complete 事件。
对于同步连接（SCO），远程控制器将发送一个 HCI_Synchronous_Connection_Complete 事件。
这些事件包含与本地控制器发送的 HCI_Connection_Complete 事件类似的信息。

四、命令执行流程

4.1. 命令发起前提

主机（Host）必须接收到HCI_Connection_Request事件，该事件包含请求连接的设备的BD_ADDR（蓝牙设备地址）。
这是触发HCI_Accept_Connection_Request命令的必要条件，确保接受的连接请求是真实且已被主机识别的。

4.2. 命令构建与发送

主机构建命令：
- 从HCI_Connection_Request事件中获取BD_ADDR，并填入命令参数中。
- 根据本地设备在连接中的角色偏好设置Role参数（0x00表示希望成为中央设备，0x01表示希望保持为从设备；但请注意，在同步连接请求接受时，Role参数可能会被BR/EDR控制器忽略）。

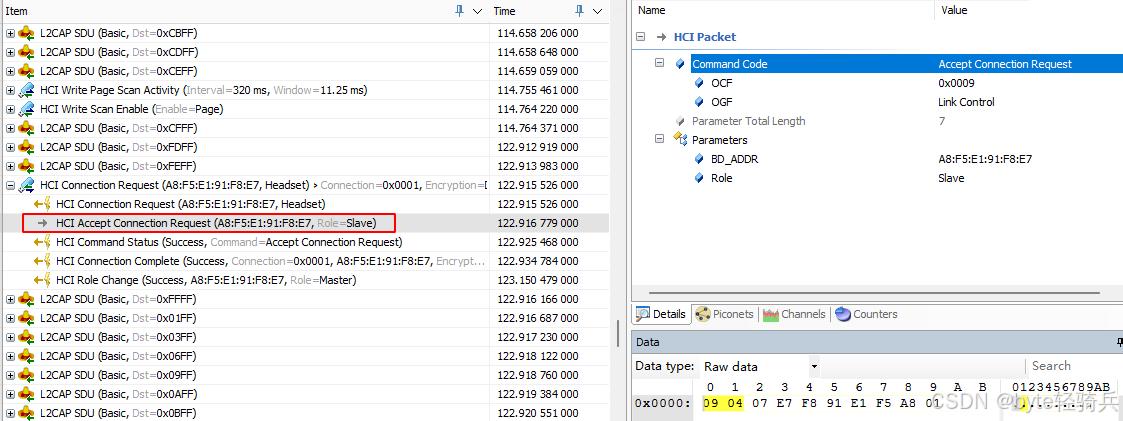

主机发送命令：通过HCI接口，将构建好的HCI_Accept_Connection_Request命令发送给蓝牙控制器（Controller）。

4.3. 命令接收与初步处理

控制器接收命令：蓝牙控制器接收到命令后，首先识别操作码0x0009。读取BD_ADDR参数，明确要接受连接请求的目标设备。
控制器开始处理：控制器开始设置连接，并发送HCI_Command_Status事件给主机，告知主机控制器已开始处理接受连接请求的操作。

4.4. 连接建立过程

链路管理器创建连接：
- 根据命令参数中的BD_ADDR，链路管理器（Link Manager）创建连接到BR/EDR控制器。
- 综合考虑设备当前状态、所在微微网（piconet）情况及要连接设备的状态，确定连接建立方式。
角色切换尝试：
- 如果Role参数设为0x00，链路管理器尝试执行角色转换，使本地设备成为中央设备。
- 角色转换是一种偏好请求，非强制要求。若转换失败，连接仍会被接受，实际角色由HCI_Role_Discovery命令反映。
- 若角色转换失败后链路管理器资源紧张，可能会终止连接。

4.5. 连接完成反馈

本地控制器发送事件：
- 当链路管理器确定连接建立完成后，本地BR/EDR控制器向主机发送HCI_Connection_Complete事件。
- 如果命令成功，事件还包含Connection_Handle（连接句柄），用于后续连接操作。
远程控制器发送事件：
- 远程控制器也向远程主机发送事件，告知连接已建立。
- 异步连接发送HCI_Connection_Complete事件；同步连接发送HCI_Synchronous_Connection_Complete事件。

4.6. 后续操作

数据传输：连接建立成功后，主机和控制器可通过该连接进行数据传输。通常使用L2CAP等高层协议封装和传输数据。
连接管理：主机负责连接管理，包括监视连接状态、处理断开事件、执行清理工作等。

4.7. 示例代码

以下是一个简化的代码示例，用于展示如何在主机端构建和发送HCI_Accept_Connection_Request命令，并处理来自控制器的响应。请注意，这只是一个概念性的示例，并不包含实际的蓝牙控制器交互或完整的蓝牙协议栈实现。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <string.h>

// 假设的HCI命令结构体
typedef struct {
    uint16_t opcode;   // 操作码
    uint8_t  param_len; // 参数长度
    uint8_t  bd_addr[6]; // 蓝牙设备地址
    uint8_t  role;      // 角色（0x00: 中央设备，0x01: 从设备）
} hci_accept_connection_request_cmd_t;

// 假设的HCI事件结构体
typedef struct {
    uint8_t  event;       // 事件类型
    uint8_t  param_len;   // 参数长度
    // 其他可能的字段...
    uint16_t connection_handle; // 连接句柄（仅用于HCI_Connection_Complete事件）
    // 根据事件类型，可能还有其他字段...
} hci_event_t;

// 假设的发送HCI命令函数（实际实现将依赖于具体的硬件接口和协议栈）
bool send_hci_command(const uint8_t *data, uint16_t length) {
    // 这里只是模拟发送命令，实际实现需要写入硬件接口
    printf("Sending HCI command...\n");
    // 假设发送成功
    return true;
}

// 假设的接收HCI事件函数（实际实现将依赖于具体的硬件接口和协议栈）
bool receive_hci_event(hci_event_t *event) {
    // 这里只是模拟接收事件，实际实现需要从硬件接口读取数据
    // 假设接收到一个HCI_Connection_Complete事件
    event->event = 0x0E; // HCI_Connection_Complete事件代码
    event->param_len = sizeof(uint16_t); // 仅设置连接句柄的长度，其他字段省略
    event->connection_handle = 0x0001; // 假设的连接句柄
    // 其他字段根据实际情况进行设置...

    printf("Received HCI event: Connection Complete\n");
    return true;
}

int main() {
    // 模拟接收到的HCI_Connection_Request事件中的BD_ADDR
    uint8_t received_bd_addr[6] = {0x00, 0x11, 0x22, 0x33, 0x44, 0x55};

    // 构建HCI_Accept_Connection_Request命令
    hci_accept_connection_request_cmd_t cmd;
    cmd.opcode = 0x0001 | (0x0009 << 10); // 设置操作码（OGF=0x01, OCF=0x0009）
    cmd.param_len = 7; // BD_ADDR(6字节) + Role(1字节)
    memcpy(cmd.bd_addr, received_bd_addr, 6); // 填充BD_ADDR
    cmd.role = 0x00; // 希望成为中央设备

    // 发送命令
    if (send_hci_command((uint8_t *)&cmd, sizeof(cmd))) {
        printf("HCI_Accept_Connection_Request command sent successfully.\n");

        // 等待并接收HCI事件
        hci_event_t event;
        if (receive_hci_event(&event)) {
            if (event.event == 0x0E) { // 检查是否为HCI_Connection_Complete事件
                printf("Connection established with handle: 0x%04X\n", event.connection_handle);
            } else {
                printf("Received unexpected HCI event: 0x%02X\n", event.event);
            }
        } else {
            printf("Failed to receive HCI event.\n");
        }
    } else {
        printf("Failed to send HCI_Accept_Connection_Request command.\n");
    }

    return 0;
}

在这个示例中，我们定义了用于构建和发送HCI命令的结构体，以及用于接收HCI事件的结构体。然后，模拟了发送命令和接收事件的过程。实际的蓝牙通信将涉及与硬件接口和蓝牙协议栈的交互，这通常是通过特定的库和API来实现的。

五、使用场景

5.1. 设备配对场景

智能手机与蓝牙耳机配对：
- 描述：蓝牙耳机开启可配对模式，智能手机接收其连接请求后，用户确认配对，手机发送HCI_Accept_Connection_Request命令。
- 优势：确保配对过程由用户主动控制，优化音频传输等服务。
智能手环与手机连接：
- 描述：智能手环寻找配对设备并发送连接请求，手机接收后发送HCI_Accept_Connection_Request命令。
- 优势：根据应用需求设定设备角色，确保数据交互高效有序。

5.2. 多设备连接场景

智能家居中枢与多个传感器连接：
- 描述：智能家居中枢接收多个传感器的连接请求，通过发送HCI_Accept_Connection_Request命令建立连接。
- 优势：实现有效连接管理，方便集中处理和分析传感器数据。
电脑与多个蓝牙外设连接：
- 描述：电脑接收蓝牙鼠标、键盘、音箱等设备的连接请求，发送HCI_Accept_Connection_Request命令建立连接。
- 优势：提高设备兼容性和用户体验，优化数据传输和设备控制。

5.3. 设备角色灵活转换场景

设备功能扩展场景：
- 描述：如多功能打印机在需要更新固件或共享状态信息时，发送连接请求给管理设备。管理设备发送HCI_Accept_Connection_Request命令并设置角色，实现角色转换。
- 优势：提高设备的通用性和适应性，满足复杂多变的应用场景。

六、注意事项

6.1. 命令参数方面

BD_ADDR准确性
- 确保BD_ADDR（蓝牙设备地址）与请求连接的远端设备地址完全匹配。
- 验证BD_ADDR的有效性，避免格式错误或无效地址。
Role参数理解与应用
- 明确Role参数在连接中的角色偏好设置（中央或外围）。
- 注意在同步连接请求中，Role参数不被使用。
- 如果角色转换失败，连接仍会被接受，但角色可能由HCI_Role_Discovery命令来确定。
- 角色转换失败后，如果资源紧张，连接可能会被终止。

6.2. 事件处理方面

关注HCI_Command_Status事件
- 确认蓝牙控制器已接收到接受连接请求命令并正在处理。
- 根据事件状态（成功或失败）判断命令执行是否正常。
- 根据错误码确定问题所在，如命令参数错误、控制器资源不足等。
重视HCI_Connection_Complete事件
- 确认连接成功建立，并获取Connection_Handle（连接句柄）。
- 区分异步和同步连接的不同事件类型。
- 确保双方设备对连接的认知一致。

6.3. 连接建立过程方面

连接超时考虑
- 确保在连接接受超时时间到期前完成接受连接的决策。
- 考虑连接超时后的恢复措施，如重新等待连接请求或检查设备设置和资源。
资源管理问题
- 在发送命令前考虑设备资源状况，特别是当期望进行角色转换时。
- 监控设备资源，如内存、带宽等，避免资源不足导致连接被终止。
- 优化连接策略，如推迟非关键设备的连接接受或调整设备角色以减少资源消耗。

6.4. 其他注意事项

命令的发送时机
- 必须在收到HCI_Connection_Request_Event事件后发送此命令。
- 如果已发送HCI_Reject_Connection_Request命令，则不应再发送此命令。
连接类型与状态
- 确认连接类型（ACL、SCO、eSCO）和当前设备连接状态。
- 如果设备已忙碌或已建立连接，可能需要先断开现有连接或拒绝新请求。
错误处理
- 根据错误状态码进行相应处理，如重新发送命令、断开连接等。
- 注意检查并处理可能的超时情况。
安全性考虑
- 在接受连接前进行配对或认证过程。
- 如果支持加密功能，连接建立后启用加密保护数据传输。
遵循蓝牙规范
- 确保遵循蓝牙核心规范中关于HCI命令的使用规定和限制。
- 注意不同蓝牙版本之间的兼容性问题。
