【0x0006】HCI_Disconnect命令详解

用户12001910

发布于 2026-01-21 14:09:01

240

HCI_Disconnect 命令主要用于终止一个已经存在的蓝牙连接。在蓝牙通信的各类场景中，当需要结束特定连接时，就会使用到该命令，它起到了主动断开连接、释放相关资源的重要作用。

一、命令概述

HCI_Disconnect 命令用于终止现有的蓝牙连接。它接收两个参数：Connection_Handle（连接句柄），用于指示要断开的连接；以及Reason（原因），用于指示结束连接的原因。

连接断开顺序：在断开ACL连接之前，必须确保在同一物理链路上的所有SCO（同步连接）、eSCO（增强同步连接）和CIS（连接导向同步）连接都已先被断开。这如果不遵循此顺序，这些连接将在ACL断开过程中被隐式断开，可能导致资源释放不当或通信混乱。
中央设备（Central）的限制：
- 命令顺序：在为同一个CIS发出HCI_LE_Create_CIS命令之前，不能发出HCI_Disconnect命令。否则，控制器将返回错误码“Command Disallowed (0x0C)”，表示不允许执行此命令。
- 待处理命令：若存在待处理的HCI_LE_Create_CIS命令（即CIS尚未创建），此时发出HCI_Disconnect命令将成功执行，但CIS将不会被创建。
外围设备（Peripheral）的限制：在控制器生成HCI_LE_CIS_Established事件之前，不能发出HCI_Disconnect命令。否则，控制器同样将返回错误码“Command Disallowed (0x0C)”。
连接句柄的特殊性：在中央设备上，CIS的连接句柄在断开后仍然保持有效。意味着主机可以使用相同的连接句柄在后续时间点重新创建之前断开过的CIS，为蓝牙设备间的灵活连接提供了便利。

HCI_Disconnect命令虽然功能简单，但在实际使用中需严格遵循蓝牙通信协议规定的条件、顺序和限制。这些规定目的在确保蓝牙通信系统的稳定、有序运行，避免混乱和错误状态的出现。主机和控制器应根据实际情况灵活处理不同命令的执行顺序和结果，以满足蓝牙设备间灵活建立、断开和重新建立特定连接的需求。同时，在实际设计和实现蓝牙通信系统时，应充分考虑这些限制和特殊要求，以确保系统的正确性和可靠性。

二、命令格式和参数说明

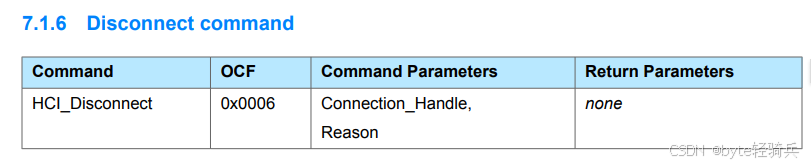

2.1. HCI_Disconnect 命令格式

HCI_Disconnect命令的格式通常包括以下几个关键部分：

Packet Type：表示数据包类型。对于HCI命令，其值通常为0x01。
Opcode：操作码，由OGF（操作码组字段）和OCF（操作码命令字段）组成。
- OGF：表示HCI命令的种类，如Link Control、Link Policy、Controller & BaseBand以及Information等。对于HCI_Disconnect命令，OGF的值为0x01，表示Link Control Command。
- OCF：表示具体的HCI命令。对于HCI_Disconnect命令，OCF的值是固定的，用于区分不同的Link Control命令。
Parameter Length：参数长度字段，表示后续参数的长度。对于HCI_Disconnect命令，该字段的值通常为2（或根据具体实现有所不同），表示后续有两个字节的参数。
Parameters：参数部分，用于提供执行命令所需的具体信息。

2.2. Connection_Handle

Connection_Handle用于标识要断开连接的句柄。在蓝牙系统中，每个建立起来的连接都会被分配一个唯一的连接句柄，通过这个句柄就能精准地指定要断开的是哪一个具体连接，就如同通过房间号来确定要关闭哪一间屋子的门一样。

主机（Host）借助 Connection_Handle 参数，明确告诉蓝牙控制器（Controller）具体需要断开的连接对象，使得控制器能够准确无误地执行断开操作，避免误断其他正在使用的连接。

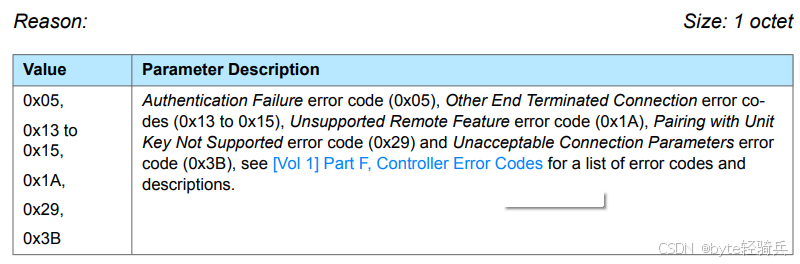

2.3. Reason

Reason参数表示结束连接的原因，会被复制到对应协议数据单元（PDU）的错误码字段中。在BR/EDR连接中，会被复制到 LMP_DETACH PDU 的错误码字段；而在BLE连接里，则会被复制到 LL_TERMINATE_IND 或 LL_CIS_TERMINATE_IND PDU 的错误码字段。

0x05 - Authentication Failure
- 认证失败。意味着在尝试建立蓝牙连接时，认证过程未成功完成。可能是由于密码或密钥不匹配、设备不支持所需的认证方法或其他安全相关的问题导致的。
0x13 - Other End Terminated Connection (User Ended)
- 另一端终止了连接（用户结束）。表示远程设备或用户主动断开了蓝牙连接。可能是由于用户操作、设备故障或远程设备上的策略导致的。
0x14 - Other End Terminated Connection (Low Resources)
- 另一端因资源不足而终止了连接。通常意味着远程设备由于资源限制（如内存、处理能力或带宽）而无法继续维持连接。
0x15 - Other End Terminated Connection (About to Power Off)
- 另一端即将关机而终止了连接。表示远程设备即将关闭电源，因此主动断开了蓝牙连接。
0x1A - Unsupported Remote Feature
- 不支持远程功能。表示尝试使用的蓝牙功能或特性在远程设备上不受支持。
0x29 - Pairing with Unit Key Not Supported
- 不支持与密钥配对。意味着在尝试建立蓝牙连接时，所需的配对方法（特别是使用单元密钥的方法）在远程设备上不受支持。
0x3B - Unacceptable Connection Parameters
- 不可接受的连接参数。表示在尝试建立或维持蓝牙连接时，提供的连接参数（如波特率、数据包大小等）在远程设备上不被接受。

这些错误代码是蓝牙规范中定义的一部分，通过提供连接断开原因的相关信息，对于后续的故障排查、状态记录以及通信双方了解连接终止的具体缘由等方面有着重要意义。当遇到这些错误代码时，通常需要根据具体的错误原因采取相应的措施，如重新尝试连接、检查设备兼容性或调整连接参数等。

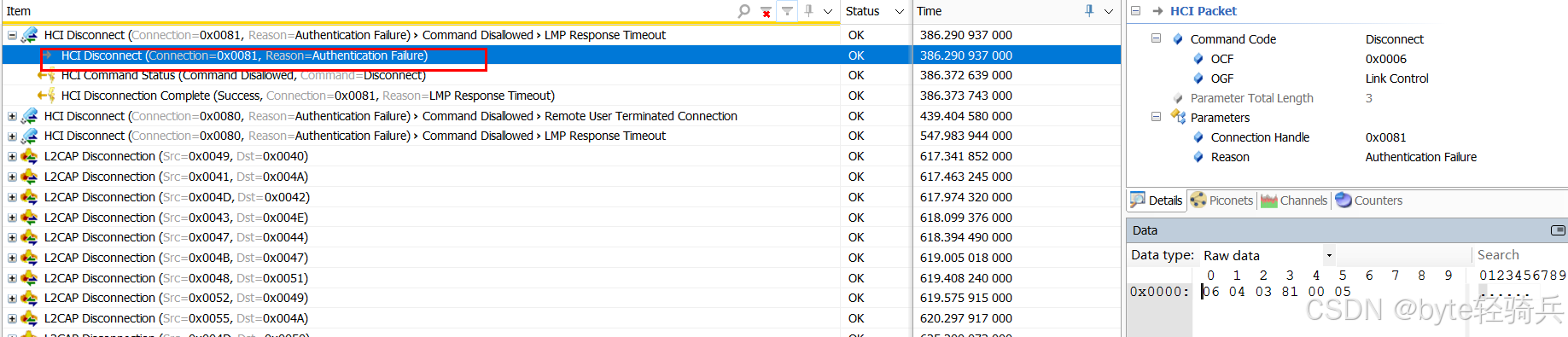

三、返回事件说明

当蓝牙控制器接收到HCI_Disconnect命令时，会执行断开连接的操作，并在此过程中生成一系列事件来通知主机关于命令的状态和连接终止的结果。

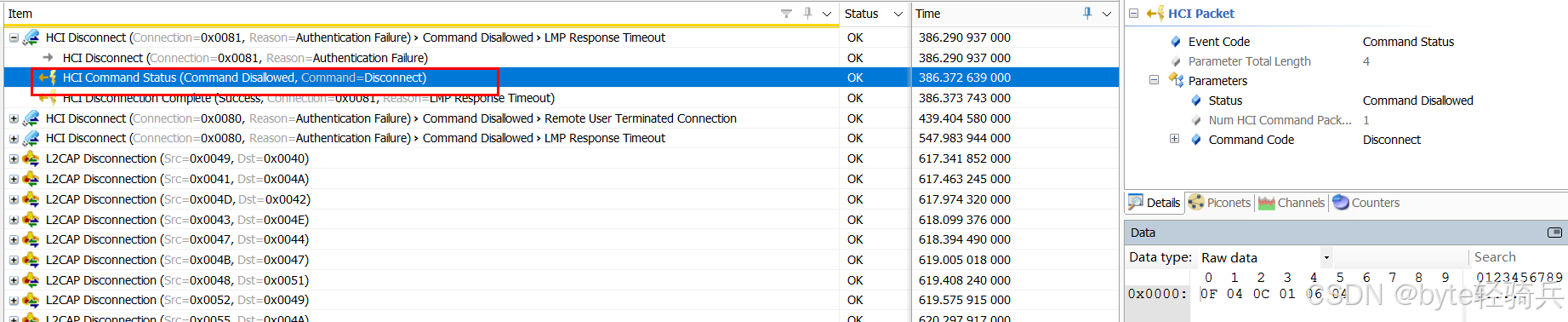

3.1. HCI_Command_Status 事件

描述：此事件用于通知主机HCI_Disconnect命令的执行状态。
生成时机：当控制器接收到HCI_Disconnect命令后，立即发送此事件。
内容：事件中包含命令的状态码，指示命令是否成功执行。

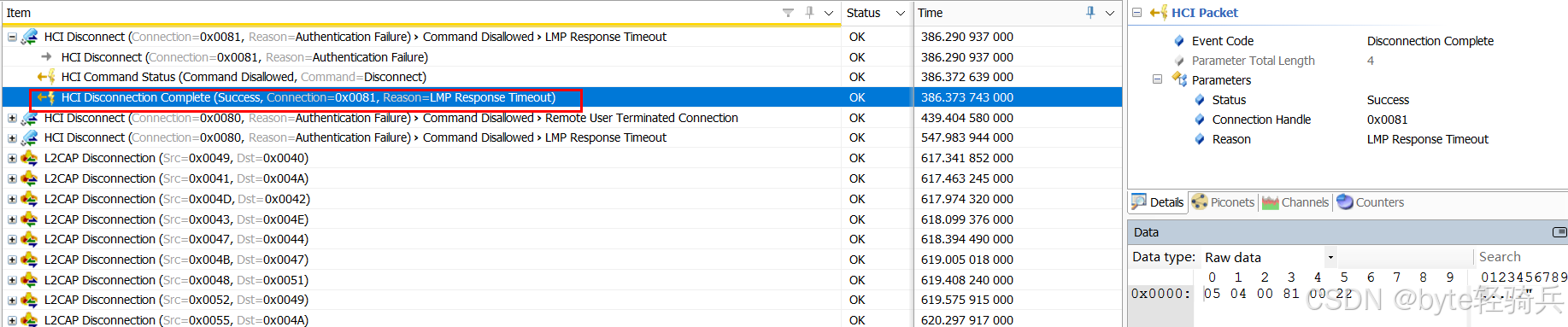

3.2. HCI_Disconnection_Complete事件

描述：此事件用于通知主机连接已经成功终止。
生成时机：当连接终止过程完成后，在主机上生成此事件。
内容：
- Reason参数：在本地主机上，此参数的值应设置为“Connection Terminated by Local Host”（0x16），表示连接是由本地主机终止的。
- 在远程主机上，此参数的值应设置为实际导致连接终止的原因。
- 如果终止过程因为定时器到期而完成，且本地控制器无法确定远程控制器是否接收到Reason参数，则本地主机上的Reason参数应设置为“LMP Response Timeout / LL Response Timeout”（0x22）。

3.3. HCI_LE_CIS_Established事件（针对CIS）

描述：此事件用于通知主机关于连续同步信道（CIS）的建立状态。
生成时机：当在中央设备上针对CIS发出HCI_Disconnect命令，且CIS在创建之前或创建后但未建立之前成功终止时。
Status参数：对于被主机取消的操作，此参数的值应设置为“Operation Cancelled by Host”（0x44）。

通过这些不同的事件以及对应的参数设置，蓝牙主机能够全面且准确地掌握 HCI_Disconnect 命令执行过程以及连接终止后的各种状态信息，便于进行后续的资源管理、错误排查以及可能的重新连接等操作。

四、事件执行流程

4.1. 命令准备阶段

确定Packet Type：设置为0x01，表示这是一个HCI命令数据包。
设置Opcode：
- OGF（操作码组字段）设为0x01，表示这是一个Link Control Command。
- OCF（操作码命令字段）设为0x0006，明确这是HCI_Disconnect命令。
确定Parameter Length：设置为2，表示后续有两个字节的参数。
准备Parameters：
- Connection_Handle：一个16位的值（其中12位有意义），用于指定要断开的连接。
- Reason：一个8位的值，表示断开连接的原因。

4.2. 命令发送阶段

构建命令包：根据蓝牙规范，将Packet Type、Opcode、Parameter Length和Parameters组合成完整的HCI_Disconnect命令包。
发送命令：通过HCI接口，将构建好的HCI_Disconnect命令包发送给蓝牙控制器。

4.3. 命令接收与初步反馈阶段

接收命令：蓝牙控制器接收来自主机的HCI_Disconnect命令包。
初步反馈：控制器发送HCI_Command_Status事件给主机，告知命令已接收并正在处理中。

4.4. 连接断开阶段

定位连接：控制器根据Connection_Handle定位要断开的连接。
处理其他连接：如果存在SCO、eSCO和CIS连接，且要断开的是ACL连接，则先断开这些连接。
断开连接：控制器按照正常流程断开连接，将Reason参数复制到对应的PDU错误码字段中。
特殊情况处理：对于中央设备和外围设备，在特定情况下（如CIS相关操作），控制器会返回特定的错误码或执行特定的操作。

4.5. 连接断开完成反馈阶段

生成事件包：控制器在完成断开操作后，生成HCI_Disconnection_Complete事件包。
发送事件包：控制器通过HCI接口，将HCI_Disconnection_Complete事件包发送给主机。
事件内容：事件包包含断开连接的状态信息，如是否成功断开连接、断开原因等。

4.6. 主机处理阶段

接收事件包：主机接收来自控制器的HCI_Disconnection_Complete事件包。
解析事件包：主机解析事件包，提取断开连接的状态信息。
执行后续操作：根据断开连接的状态信息，主机执行后续操作，如更新连接状态列表、释放资源等。

4.7. 示例代码

以下是一个简化的代码示例，用于说明如何构建和发送HCI_Disconnect命令，并处理接收到的HCI_Command_Status和HCI_Disconnection_Complete事件。请注意，这个示例是为了教学目的而编写的，并未包含完整的错误处理、资源管理或蓝牙协议栈的具体实现细节。

#include <stdio.h>
#include <stdint.h>
#include <stdlib.h>
#include <string.h>

// 假设有一个发送HCI命令的函数
extern int send_hci_command(uint8_t *packet, size_t length);

// 假设有一个接收HCI事件的回调函数
typedef void (*hci_event_callback)(uint8_t *event, size_t length);
extern void register_hci_event_callback(hci_event_callback callback);

//HCI_Disconnect命令的参数结构
typedef struct {
    uint16_t Connection_Handle;
    uint8_t Reason;
} hci_disconnect_cmd_params_t;

// 构建HCI_Disconnect命令包
void build_hci_disconnect_cmd(uint8_t *packet, hci_disconnect_cmd_params_t *params) {
    packet[0] = 0x01; // Packet Type: HCI Command Packet
    packet[1] = 0x01; // OGF: Link Control
    packet[2] = 0x06; // OCF: Disconnect
    packet[3] = 0x02; // Parameter Length: 2 bytes
    packet[4] = (params->Connection_Handle >> 8) & 0xFF; // Connection_Handle (high byte)
    packet[5] = params->Connection_Handle & 0xFF;       // Connection_Handle (low byte)
    packet[6] = params->Reason;                         // Reason
}

// HCI事件处理回调函数
void hci_event_handler(uint8_t *event, size_t length) {
    uint8_t event_code = event[1];

    if (event_code == 0x0F) { // HCI_Command_Status_Event
        uint8_t status = event[2];
        if (status == 0x00) {
            printf("HCI_Disconnect command accepted\n");
        } else {
            printf("HCI_Disconnect command rejected with status 0x%02X\n", status);
        }
    } else if (event_code == 0x05) { // HCI_Disconnection_Complete_Event
        uint16_t connection_handle = (event[2] << 8) | event[3];
        uint8_t reason = event[4];
        printf("Connection handle 0x%04X disconnected with reason 0x%02X\n", connection_handle, reason);

        // 执行后续操作，如更新连接状态列表、释放资源等
    }
    // 处理其他HCI事件...
}

int main() {
    // 注册HCI事件回调函数
    register_hci_event_callback(hci_event_handler);

    // 准备HCI_Disconnect命令参数
    hci_disconnect_cmd_params_t params = {
        .Connection_Handle = 0x0001, // 示例连接句柄
        .Reason = 0x13 // 远程用户终止连接 (Remote User Terminated Connection)
    };

    // 分配并构建HCI_Disconnect命令包
    uint8_t packet[HCI_COMMAND_PACKET_SIZE]; // 假设HCI_COMMAND_PACKET_SIZE足够大以容纳命令包
    build_hci_disconnect_cmd(packet, &params);

    // 发送HCI_Disconnect命令
    if (send_hci_command(packet, sizeof(packet)) < 0) {
        fprintf(stderr, "Failed to send HCI_Disconnect command\n");
        return 1;
    }

    // 等待并处理HCI事件（在实际应用中，这通常是通过异步回调或事件循环来实现的）
    // ...

    return 0;
}

请注意，这个示例中的许多细节（如HCI命令包的大小、HCI事件的处理方式、发送和接收HCI命令和事件的函数实现等）都取决于所使用的蓝牙协议栈和硬件接口。

五、应用场景

5.1. 用户主动断开连接

应用场景：
- 智能手机与蓝牙耳机：用户完成通话或音乐播放后，通过智能手机上的蓝牙设置手动断开与耳机的连接。
- 智能手表与手机：用户在完成数据同步或不再需要手表与手机间的互动时，选择断开两者之间的蓝牙连接。
- 蓝牙键盘与电脑：用户在完成文字输入后，通过电脑上的蓝牙设置或键盘上的特定按键组合来断开与键盘的连接。
后续操作：
- 释放相关资源，如内存、通信通道等。
- 更新蓝牙连接状态显示，如智能手机或电脑上的蓝牙连接图标。
- 停止数据传输或相关互动操作。

5.2. 设备异常或不兼容时断开连接

应用场景：
- 认证失败：当蓝牙设备尝试连接时，如果认证过程失败（如密码错误、认证协议不匹配等），设备会主动断开连接。
- 不支持的功能：如果蓝牙设备尝试启用对方不支持的功能（如特定的音频格式、通信协议等），对方设备会检测到并断开连接。
- 连接超时：在蓝牙设备尝试建立连接时，如果一定时间内未能成功建立连接，设备可能会自动断开尝试。
后续操作：
- 提示用户重新进行认证或检查设备设置。
- 尝试调整功能设置或兼容性模式。
- 等待用户重新发起连接请求或进行其他相关操作。

5.3. 连接资源管理

应用场景：
- 多设备连接：在蓝牙中央设备连接多个外围设备的场景中，为了优化资源分配或管理连接优先级，中央设备可能会主动断开一些连接。
- 低功耗模式：为了节省电量或延长设备使用寿命，蓝牙设备在进入低功耗模式前可能会断开不必要的连接。
后续操作：
- 将释放的资源用于其他更重要的连接或任务。
- 调整设备的工作模式或功率消耗。
- 等待用户重新发起连接请求或根据需要进行自动重连。

5.4. 蓝牙设备的安全管理

应用场景：
- 潜在攻击检测：当蓝牙设备检测到潜在的攻击行为（如未经授权的访问尝试、恶意软件传播等）时，会主动断开连接以保护设备安全。
- 安全策略更新：当蓝牙设备的安全策略发生变化（如密码更新、加密方式升级等）时，为了保持安全性，设备可能会断开现有连接并等待用户重新连接。
后续操作：
- 提示用户检查设备安全设置或更新密码。
- 等待用户重新进行认证或连接操作。
- 加强设备的安全防护措施，如启用更强的加密方式或限制访问权限。

5.5. 蓝牙设备的维护和调试

应用场景：
- 故障排查：在蓝牙设备出现故障时，为了定位问题原因或进行故障修复，可能需要断开现有连接并进行相关测试。
- 性能测试：在进行蓝牙设备的性能测试时，为了获取准确的测试结果或避免干扰其他设备的正常工作，可能需要断开其他不必要的连接。
- 固件升级：在进行蓝牙设备的固件升级时，为了确保升级过程的顺利进行并避免数据丢失或设备损坏，可能需要断开现有连接。
后续操作：
- 进行故障排查、性能测试或固件升级等维护工作。
- 等待维护完成后重新建立连接并验证设备功能是否正常。
- 根据需要调整设备设置或优化性能表现。

六、注意事项

6.1. 命令参数准确性

Connection_Handle的精确性
- 确保提供的Connection_Handle准确无误，以正确标识要断开的连接。
- 在发送命令前验证Connection_Handle的有效性，避免误操作其他连接。
Reason参数的合理性
- 根据实际情况选择合适的原因值（Reason），准确反映断开连接的原因。
- 考虑Reason参数对远程设备的影响，避免引起不必要的误解或异常反应。

6.2. 连接管理与顺序

遵守断开连接顺序
- 在存在多种连接类型时（如SCO、eSCO、CIS、ACL等），按照协议规定的顺序断开连接。
- 避免因顺序不当导致连接混乱或隐式断开，影响设备通信和功能。
CIS连接的特殊处理
- 对于中央设备，确保在发出HCI_LE_Create_CIS命令之前不发出HCI_Disconnect命令（针对同一CIS）。
- 对于外围设备，确保在收到HCI_LE_CIS_Established事件后再发出HCI_Disconnect命令。

6.3. 事件处理与反馈

关注命令反馈事件
- 接收并处理HCI_Command_Status事件，确认命令是否被蓝牙控制器正常接收。
- 关注HCI_Disconnection_Complete事件，检查Reason参数以了解断开连接的具体原因。
- 对于CIS连接，注意处理HCI_LE_CIS_Established事件中的特殊情况（如操作被取消）。

6.4. 其他注意事项

确认连接状态：在执行Disconnect命令前，确保连接确实存在且处于有效状态。
合适的执行时机：选择合适的时机执行Disconnect命令，避免在数据传输或事务处理未完成时断开连接。
权限与安全性
- 确保当前用户或进程具有断开连接的权限。
- 考虑断开连接对设备安全的影响，特别是在检测到潜在攻击时。
资源释放：断开连接后，确保相关资源（如内存、文件句柄等）得到正确释放。
错误处理机制
- 准备处理Disconnect命令可能产生的错误，如设备无响应或连接已断开。
- 采取适当的错误处理措施，如重试连接、记录错误日志或通知用户。
连接恢复策略：如果需要重新建立连接，保存必要的连接信息以简化恢复过程。
兼容性考虑
- 考虑不同设备和操作系统对HCI_Disconnect命令的支持和差异。
- 在开发和使用时，确保命令能够在目标平台上正确执行。
