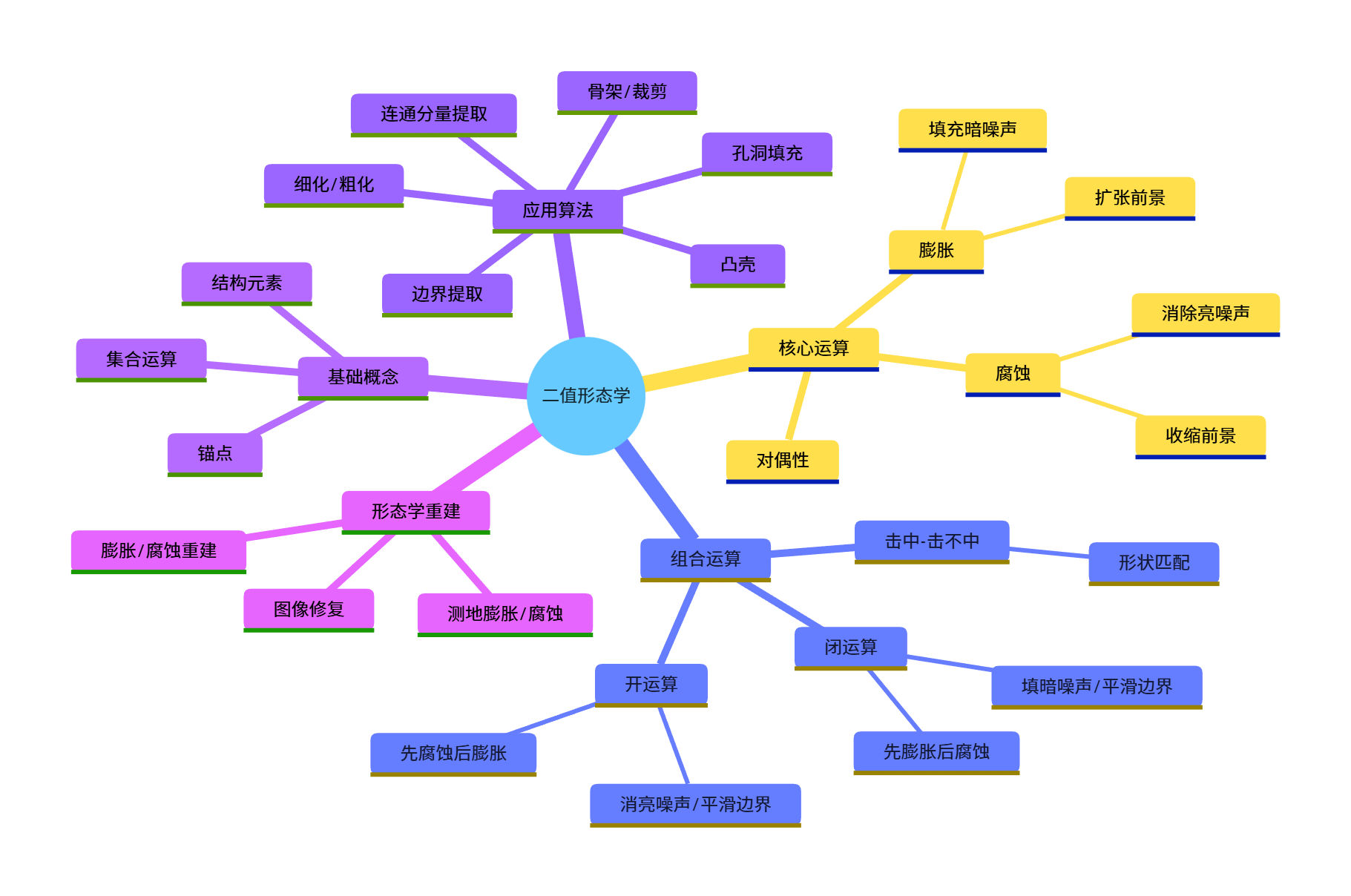

《数字图像处理》第 9 章-形态学图像处理

pip install numpy opencv-python matplotlib

import numpy as np
import cv2
import matplotlib.pyplot as plt

# 设置matplotlib支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']  # 黑体
plt.rcParams['axes.unicode_minus'] = False    # 解决负号显示问题

# 生成测试图像的辅助函数
def generate_test_image():
    """生成二值测试图像（含矩形、圆形、孔洞）"""
    # 创建空白图像
    img = np.zeros((300, 300), dtype=np.uint8)
    # 绘制矩形
    cv2.rectangle(img, (50, 50), (200, 200), 255, -1)
    # 绘制圆形
    cv2.circle(img, (125, 125), 30, 0, -1)  # 矩形内的孔洞
    # 绘制小矩形
    cv2.rectangle(img, (220, 220), (280, 280), 255, -1)
    return img

# 可视化对比图的辅助函数
def plot_images(images, titles, rows=1, cols=2):
    """
    绘制对比图像
    :param images: 图像列表
    :param titles: 标题列表
    :param rows: 行数
    :param cols: 列数
    """
    fig, axes = plt.subplots(rows, cols, figsize=(12, 6))
    axes = axes.flatten() if rows*cols > 1 else [axes]
    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title)
        axes[i].axis('off')
    plt.tight_layout()
    plt.show()

# 生成测试图像
test_img = generate_test_image()
# 显示测试图像
plot_images([test_img], ["测试图像（含矩形、孔洞）"])

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 设置matplotlib支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']  # 黑体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """
    加载自定义图像并预处理
    :param img_path: 图像文件路径（如 "test.png"、"images/input.jpg"）
    :param is_binary: 是否转为二值图像（True/False）
    :param resize: 图像缩放尺寸（宽, 高），默认300x300
    :return: 预处理后的图像
    """
    # 读取图像（灰度模式）
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像文件：{img_path}，请检查路径是否正确")

    # 缩放图像（统一尺寸，方便对比）
    img = cv2.resize(img, resize)

    # 二值化处理（如果需要）
    if is_binary:
        # 自适应二值化（适配不同亮度的图像）
        _, img = cv2.threshold(
            img, 0, 255,
            cv2.THRESH_BINARY + cv2.THRESH_OTSU  # OTSU自动选阈值
        )
    return img


def plot_images(images, titles, rows=1, cols=2):
    """
    绘制对比图像（修复子图空白问题）
    :param images: 图像列表
    :param titles: 标题列表
    :param rows: 行数
    :param cols: 列数
    """
    # 强制匹配图像数量和子图数量，避免空白
    total_plots = len(images)
    rows = 1 if total_plots <= cols else rows
    cols = total_plots if total_plots < cols else cols

    fig, axes = plt.subplots(rows, cols, figsize=(12, 6))
    axes = axes.flatten() if isinstance(axes, np.ndarray) else [axes]

    # 只绘制有图像的子图，其余隐藏
    for i in range(len(axes)):
        if i < len(images):
            axes[i].imshow(images[i], cmap='gray')
            axes[i].set_title(titles[i])
            axes[i].axis('off')
        else:
            axes[i].axis('off')  # 隐藏空白子图

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    img_path = "../picture/1.jpg"

    try:
        # 1. 加载自定义图像（二值化）
        # 如果不需要二值化，将 is_binary 改为 False
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 按需改为False（处理灰度图）
            resize=(300, 300)
        )
        # 显示加载的原始图像
        plot_images([custom_img], ["加载的自定义图像"], cols=1)

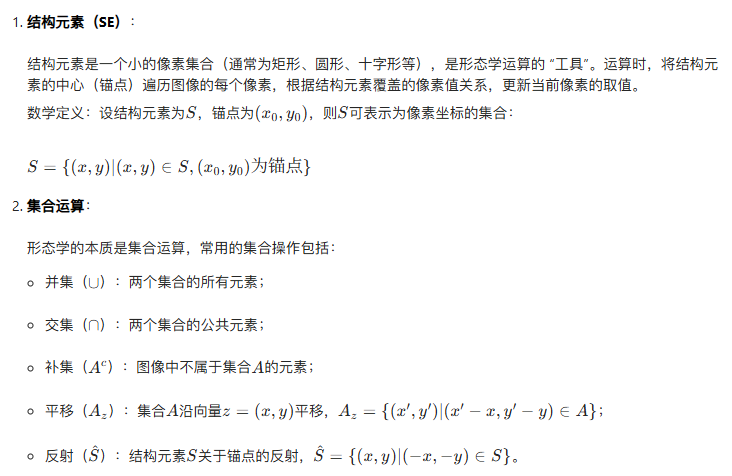

        # 2. 定义结构元素
        kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))  # 3x3十字形
        kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 5x5矩形

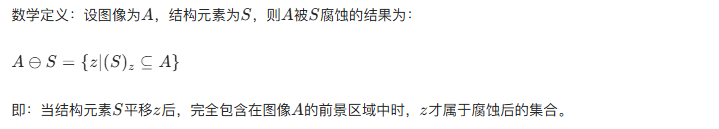

        # 3. 执行腐蚀运算
        eroded_cross = cv2.erode(custom_img, kernel_cross, iterations=1)  # 十字形腐蚀1次
        eroded_rect = cv2.erode(custom_img, kernel_rect, iterations=2)  # 矩形腐蚀2次

        # 4. 可视化腐蚀效果对比
        plot_images(
            [custom_img, eroded_cross, eroded_rect],
            ["原始图像", "3x3十字形腐蚀（1次）", "5x5矩形腐蚀（2次）"],
            rows=1, cols=3
        )

    except FileNotFoundError as e:
        print(f"错误：{e}")
        print("提示：请检查图像路径是否正确，例如：")
        print("  - 绝对路径：C:/Users/用户名/Desktop/测试图.png（Windows）")
        print("  - 绝对路径：/Users/用户名/Desktop/测试图.png（Mac）")
        print("  - 相对路径：./测试图.jpg（图像和代码在同一文件夹）")
    except Exception as e:
        print(f"其他错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 设置matplotlib支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']  # 黑体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """
    加载自定义图像并预处理
    :param img_path: 图像文件路径
    :param is_binary: 是否转为二值图像（True/False）
    :param resize: 图像缩放尺寸（宽, 高），默认300x300
    :return: 预处理后的图像
    """
    # 读取图像（灰度模式）
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像文件：{img_path}，请检查路径是否正确")

    # 缩放图像（统一尺寸，方便对比）
    img = cv2.resize(img, resize)

    # 二值化处理（如果需要）
    if is_binary:
        # 自适应二值化（适配不同亮度的图像）
        _, img = cv2.threshold(
            img, 0, 255,
            cv2.THRESH_BINARY + cv2.THRESH_OTSU  # OTSU自动选阈值
        )
    return img


def plot_images(images, titles, rows=1, cols=2):
    """
    绘制对比图像（修复子图空白问题）
    :param images: 图像列表
    :param titles: 标题列表
    :param rows: 行数
    :param cols: 列数
    """
    # 强制匹配图像数量和子图数量，避免空白
    total_plots = len(images)
    rows = 1 if total_plots <= cols else rows
    cols = total_plots if total_plots < cols else cols

    fig, axes = plt.subplots(rows, cols, figsize=(12, 6))
    axes = axes.flatten() if isinstance(axes, np.ndarray) else [axes]

    # 只绘制有图像的子图，其余隐藏
    for i in range(len(axes)):
        if i < len(images):
            axes[i].imshow(images[i], cmap='gray')
            axes[i].set_title(titles[i])
            axes[i].axis('off')
        else:
            axes[i].axis('off')  # 隐藏空白子图

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    img_path = "../picture/Java.png"

    try:
        # 1. 加载自定义图像（二值化）
        # 如果不需要二值化，将 is_binary 改为 False
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 按需改为False（处理灰度图）
            resize=(300, 300)
        )
        # 显示加载的原始图像
        plot_images([custom_img], ["加载的自定义图像"], cols=1)

        # 2. 定义结构元素
        kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))  # 3x3十字形
        kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 5x5矩形

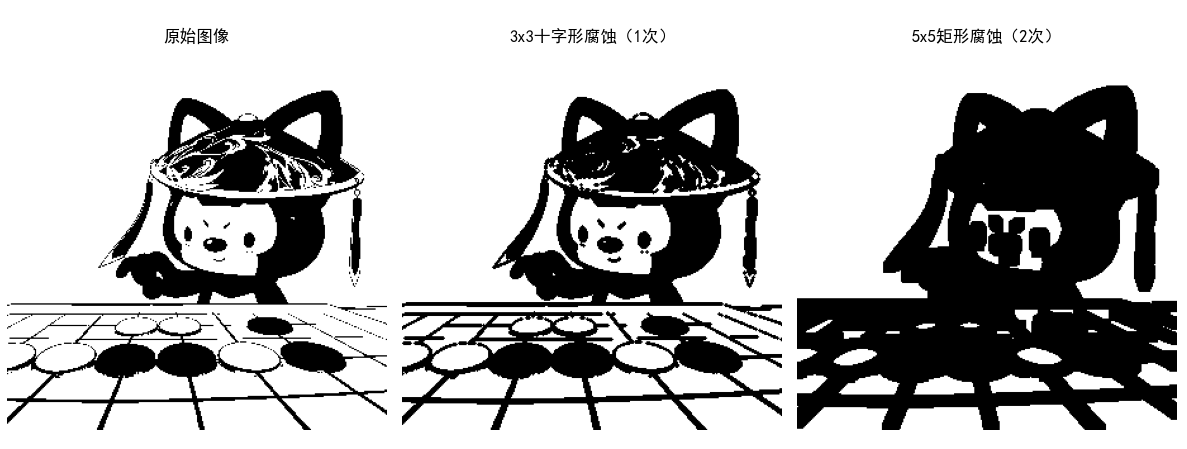

        # ===================== 腐蚀运算 =====================
        eroded_cross = cv2.erode(custom_img, kernel_cross, iterations=1)  # 十字形腐蚀1次
        eroded_rect = cv2.erode(custom_img, kernel_rect, iterations=2)  # 矩形腐蚀2次
        # 可视化腐蚀效果

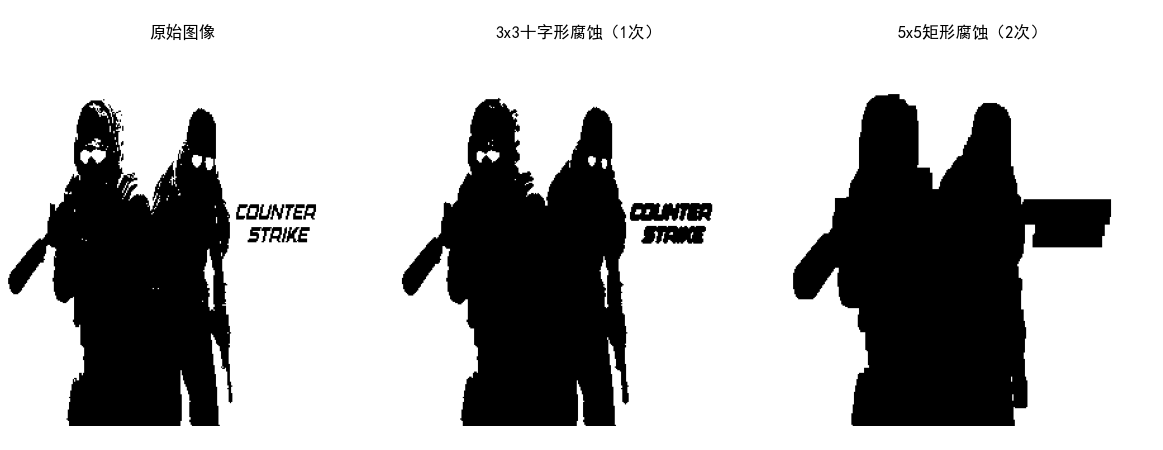

        plot_images(
            [custom_img, eroded_cross, eroded_rect],
            ["原始图像", "3x3十字形腐蚀（1次）", "5x5矩形腐蚀（2次）"],
            rows=1, cols=3
        )

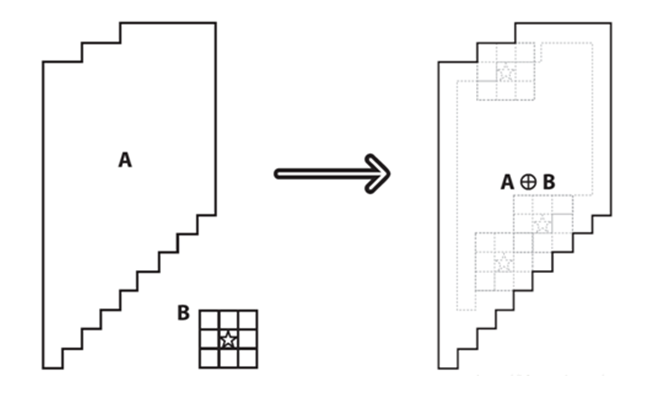

        # ===================== 膨胀运算 =====================

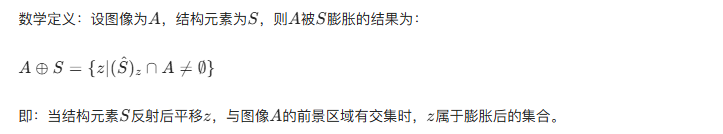

        dilated_cross = cv2.dilate(custom_img, kernel_cross, iterations=1)  # 十字形膨胀1次
        dilated_rect = cv2.dilate(custom_img, kernel_rect, iterations=2)  # 矩形膨胀2次
        # 可视化膨胀效果
        plot_images(
            [custom_img, dilated_cross, dilated_rect],
            ["原始图像", "3x3十字形膨胀（1次）", "5x5矩形膨胀（2次）"],
            rows=1, cols=3
        )

    except FileNotFoundError as e:
        print(f"错误：{e}")
        print("提示：请检查图像路径是否正确，例如：")
        print("  - 绝对路径：C:/Users/用户名/Desktop/测试图.png（Windows）")
        print("  - 绝对路径：/Users/用户名/Desktop/测试图.png（Mac）")
        print("  - 相对路径：./测试图.jpg（图像和代码在同一文件夹）")
    except Exception as e:
        print(f"其他错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 设置matplotlib支持中文+特殊符号（替换为更兼容的字体）
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']  # 增加兼容字体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
plt.rcParams['font.family'] = 'sans-serif'  # 统一字体族

# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """
    加载自定义图像并预处理
    :param img_path: 图像文件路径
    :param is_binary: 是否转为二值图像（True/False）
    :param resize: 图像缩放尺寸（宽, 高），默认300x300
    :return: 预处理后的图像
    """
    # 读取图像（灰度模式）
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像文件：{img_path}，请检查路径是否正确")

    # 缩放图像（统一尺寸，方便对比）
    img = cv2.resize(img, resize)

    # 二值化处理（如果需要）
    if is_binary:
        # 自适应二值化（适配不同亮度的图像）
        _, img = cv2.threshold(
            img, 0, 255,
            cv2.THRESH_BINARY + cv2.THRESH_OTSU  # OTSU自动选阈值
        )
    return img

def plot_images(images, titles, rows=1, cols=2):
    """
    绘制对比图像（修复子图空白问题）
    :param images: 图像列表
    :param titles: 标题列表
    :param rows: 行数
    :param cols: 列数
    """
    # 强制匹配图像数量和子图数量，避免空白
    total_plots = len(images)
    rows = 1 if total_plots <= cols else rows
    cols = total_plots if total_plots < cols else cols

    fig, axes = plt.subplots(rows, cols, figsize=(12, 6))
    axes = axes.flatten() if isinstance(axes, np.ndarray) else [axes]

    # 只绘制有图像的子图，其余隐藏
    for i in range(len(axes)):
        if i < len(images):
            axes[i].imshow(images[i], cmap='gray')
            axes[i].set_title(titles[i])
            axes[i].axis('off')
        else:
            axes[i].axis('off')  # 隐藏空白子图

    plt.tight_layout()
    plt.show()

# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/ChangLi.png"

    try:
        # 1. 加载自定义图像（二值化）
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 灰度图请改为False
            resize=(300, 300)
        )
        # 显示加载的原始图像
        plot_images([custom_img], ["加载的自定义图像"], cols=1)

        # 2. 定义结构元素
        kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))  # 3x3十字形
        kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))    # 5x5矩形

        # ===================== 腐蚀运算 =====================
        eroded_cross = cv2.erode(custom_img, kernel_cross, iterations=1)  # 十字形腐蚀1次
        eroded_rect = cv2.erode(custom_img, kernel_rect, iterations=2)    # 矩形腐蚀2次
        # 可视化腐蚀效果（替换特殊符号）
        plot_images(
            [custom_img, eroded_cross, eroded_rect],
            ["原始图像", "3x3十字形腐蚀（1次）", "5x5矩形腐蚀（2次）"],
            rows=1, cols=3
        )

        # ===================== 膨胀运算 =====================
        dilated_cross = cv2.dilate(custom_img, kernel_cross, iterations=1)  # 十字形膨胀1次
        dilated_rect = cv2.dilate(custom_img, kernel_rect, iterations=2)    # 矩形膨胀2次
        # 可视化膨胀效果
        plot_images(
            [custom_img, dilated_cross, dilated_rect],
            ["原始图像", "3x3十字形膨胀（1次）", "5x5矩形膨胀（2次）"],
            rows=1, cols=3
        )

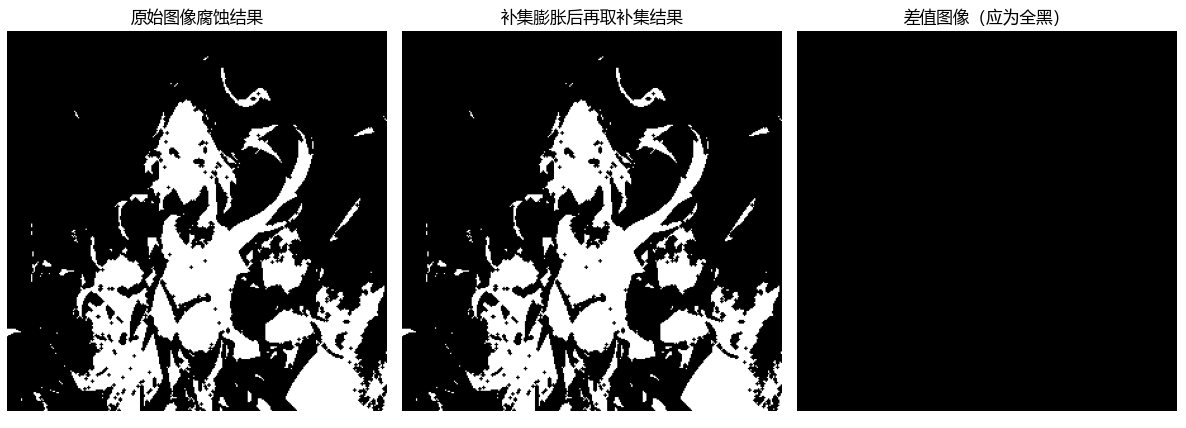

        # ===================== 腐蚀-膨胀对偶性验证 =====================
        # 计算原始图像的补集
        img_complement = cv2.bitwise_not(custom_img)

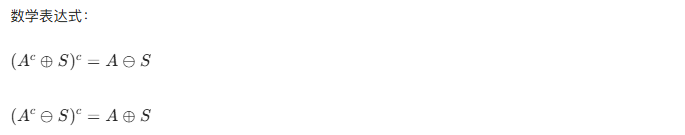

        # 验证：(A^c ⊕ S)^c = A ⊖ S → 改用中文描述，避免特殊符号
        dilated_complement = cv2.dilate(img_complement, kernel_cross, iterations=1)
        dilated_complement_complement = cv2.bitwise_not(dilated_complement)
        eroded_original = cv2.erode(custom_img, kernel_cross, iterations=1)

        # 对比结果（理论上像素差异数应为0）
        diff = cv2.absdiff(dilated_complement_complement, eroded_original)
        diff_pixel_count = np.sum(diff)
        print(f"对偶性验证：像素差异数 = {diff_pixel_count}")  # 理想值为0

        # 可视化对偶性验证结果（完全替换特殊符号，消除字体警告）
        plot_images(
            [eroded_original, dilated_complement_complement, diff],
            [
                "原始图像腐蚀结果",
                "补集膨胀后再取补集结果",
                "差值图像（应为全黑）"
            ],
            rows=1, cols=3
        )

    except FileNotFoundError as e:
        print(f"错误：{e}")
        print("提示：请检查图像路径是否正确，例如：")
        print("  - 绝对路径：C:/Users/用户名/Desktop/测试图.png（Windows）")
        print("  - 绝对路径：/Users/用户名/Desktop/测试图.png（Mac）")
        print("  - 相对路径：./测试图.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"其他错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 设置matplotlib支持中文+兼容字体（消除特殊符号警告）
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'

# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """
    加载自定义图像并预处理
    :param img_path: 图像文件路径
    :param is_binary: 是否转为二值图像（True/False）
    :param resize: 图像缩放尺寸（宽, 高），默认300x300
    :return: 预处理后的图像
    """
    # 读取图像（灰度模式）
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像文件：{img_path}，请检查路径是否正确")

    # 缩放图像（统一尺寸，方便对比）
    img = cv2.resize(img, resize)

    # 二值化处理（如果需要）
    if is_binary:
        # 自适应二值化（适配不同亮度的图像）
        _, img = cv2.threshold(
            img, 0, 255,
            cv2.THRESH_BINARY + cv2.THRESH_OTSU  # OTSU自动选阈值
        )
    return img

def plot_images(images, titles, rows=1, cols=2):
    """
    绘制对比图像（修复子图空白问题）
    :param images: 图像列表
    :param titles: 标题列表
    :param rows: 行数
    :param cols: 列数
    """
    # 强制匹配图像数量和子图数量，避免空白
    total_plots = len(images)
    rows = 1 if total_plots <= cols else rows
    cols = total_plots if total_plots < cols else cols

    fig, axes = plt.subplots(rows, cols, figsize=(12, 8))  # 调整画布高度，适配2行2列
    axes = axes.flatten() if isinstance(axes, np.ndarray) else [axes]

    # 只绘制有图像的子图，其余隐藏
    for i in range(len(axes)):
        if i < len(images):
            axes[i].imshow(images[i], cmap='gray')
            axes[i].set_title(titles[i], fontsize=10)
            axes[i].axis('off')
        else:
            axes[i].axis('off')  # 隐藏空白子图

    plt.tight_layout()
    plt.show()

def add_noise(img, noise_ratio=0.01):
    """
    给图像添加椒盐噪声
    :param img: 输入图像（二值/灰度）
    :param noise_ratio: 噪声比例（0~1）
    :return: 含噪声的图像
    """
    noisy_img = img.copy()
    h, w = noisy_img.shape
    # 生成随机噪声掩码
    np.random.seed(42)  # 固定随机种子，结果可复现
    # 亮噪声（盐噪声：像素值设为255）
    salt = np.random.rand(h, w) < noise_ratio
    noisy_img[salt] = 255
    # 暗噪声（椒噪声：像素值设为0）
    pepper = np.random.rand(h, w) < noise_ratio
    noisy_img[pepper] = 0
    return noisy_img

# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/1.jpg"  # 相对路径/绝对路径均可

    try:
        # 1. 加载自定义图像（二值化）
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 灰度图请改为False
            resize=(300, 300)
        )
        # 显示加载的原始图像
        plot_images([custom_img], ["加载的自定义图像"], cols=1)

        # 2. 定义结构元素
        kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))  # 3x3十字形
        kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))    # 5x5矩形

        # ===================== 腐蚀运算 =====================
        eroded_cross = cv2.erode(custom_img, kernel_cross, iterations=1)  # 十字形腐蚀1次
        eroded_rect = cv2.erode(custom_img, kernel_rect, iterations=2)    # 矩形腐蚀2次
        # 可视化腐蚀效果
        plot_images(
            [custom_img, eroded_cross, eroded_rect],
            ["原始图像", "3x3十字形腐蚀（1次）", "5x5矩形腐蚀（2次）"],
            rows=1, cols=3
        )

        # ===================== 膨胀运算 =====================
        dilated_cross = cv2.dilate(custom_img, kernel_cross, iterations=1)  # 十字形膨胀1次
        dilated_rect = cv2.dilate(custom_img, kernel_rect, iterations=2)    # 矩形膨胀2次
        # 可视化膨胀效果
        plot_images(
            [custom_img, dilated_cross, dilated_rect],
            ["原始图像", "3x3十字形膨胀（1次）", "5x5矩形膨胀（2次）"],
            rows=1, cols=3
        )

        # ===================== 腐蚀-膨胀对偶性验证 =====================
        # 计算原始图像的补集
        img_complement = cv2.bitwise_not(custom_img)

        # 验证：(A^c ⊕ S)^c = A ⊖ S
        dilated_complement = cv2.dilate(img_complement, kernel_cross, iterations=1)
        dilated_complement_complement = cv2.bitwise_not(dilated_complement)
        eroded_original = cv2.erode(custom_img, kernel_cross, iterations=1)

        # 对比结果（理论上像素差异数应为0）
        diff = cv2.absdiff(dilated_complement_complement, eroded_original)
        diff_pixel_count = np.sum(diff)
        print(f"对偶性验证：像素差异数 = {diff_pixel_count}")  # 理想值为0

        # 可视化对偶性验证结果
        plot_images(
            [eroded_original, dilated_complement_complement, diff],
            ["原始图像腐蚀结果", "补集膨胀后再取补集结果", "差值图像（应为全黑）"],
            rows=1, cols=3
        )

        # ===================== 开运算/闭运算 去噪 =====================
        # 生成含椒盐噪声的图像
        noisy_img = add_noise(custom_img, noise_ratio=0.02)  # 2%的椒盐噪声

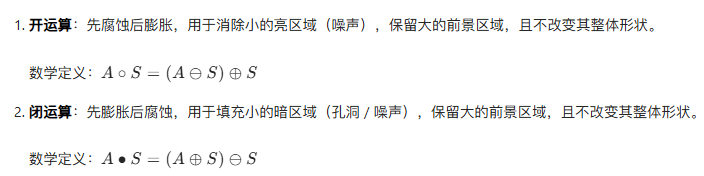

        # 开运算（先腐蚀后膨胀，消除亮噪声）
        opening = cv2.morphologyEx(noisy_img, cv2.MORPH_OPEN, kernel_rect)
        # 闭运算（先膨胀后腐蚀，填充暗噪声/孔洞）
        closing = cv2.morphologyEx(noisy_img, cv2.MORPH_CLOSE, kernel_rect)
        # 开闭运算组合（先开后闭，消除所有噪声）
        open_close = cv2.morphologyEx(opening, cv2.MORPH_CLOSE, kernel_rect)

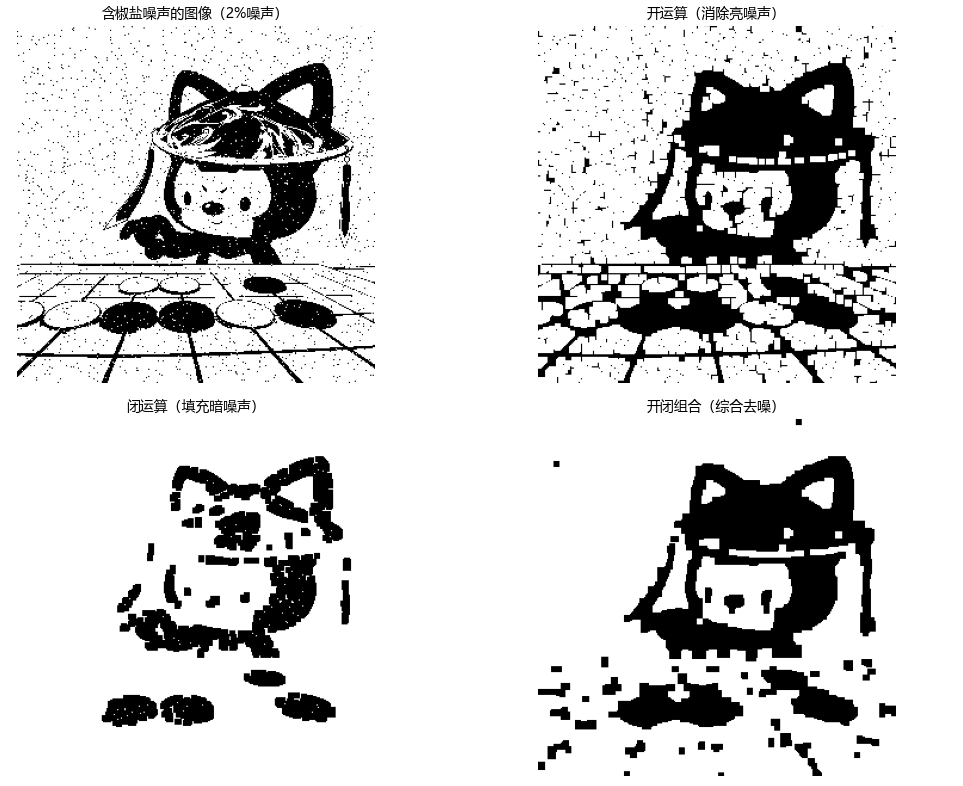

        # 可视化去噪效果（2行2列布局）
        plot_images(
            [noisy_img, opening, closing, open_close],
            [
                "含椒盐噪声的图像（2%噪声）",
                "开运算（消除亮噪声）",
                "闭运算（填充暗噪声）",
                "开闭组合（综合去噪）"
            ],
            rows=2, cols=2
        )

    except FileNotFoundError as e:
        print(f"错误：{e}")
        print("提示：请检查图像路径是否正确，例如：")
        print("  - 绝对路径：C:/Users/用户名/Desktop/测试图.png（Windows）")
        print("  - 绝对路径：/Users/用户名/Desktop/测试图.png（Mac）")
        print("  - 相对路径：./测试图.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"其他错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 设置matplotlib支持中文+兼容字体
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像文件：{img_path}，请检查路径是否正确")
    img = cv2.resize(img, resize)
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，包含所有对比图（适配击中-击不中变换）"""
    fig, axes = plt.subplots(1, len(images), figsize=(15, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=11)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/CSGO.jpg"

    try:
        # 1. 加载并预处理图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,
            resize=(300, 300)
        )

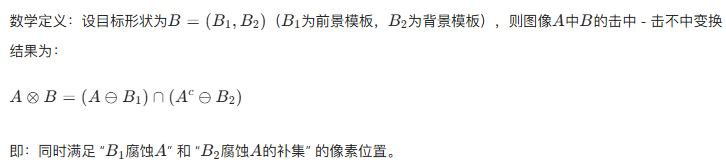

        # ===================== 修复：击中-击不中变换（解决形状不匹配） =====================
        # 核心：B1和B2必须是相同尺寸！重新定义模板（统一24x24尺寸）
        target_size = 24  # 模板总尺寸
        inner_size = 20  # 前景核心尺寸
        border = (target_size - inner_size) // 2  # 自动计算边界宽度

        # 方法1：手动构造相同尺寸的前景/背景模板（避免形状不匹配）
        B1 = np.zeros((target_size, target_size), dtype=np.uint8)
        # 中心填充为1（前景模板：20x20实心）
        B1[border:border + inner_size, border:border + inner_size] = 1
        B1 = B1.astype(np.uint8)

        B2 = np.ones((target_size, target_size), dtype=np.uint8)
        # 中心挖空为0（背景模板：24x24空心）
        B2[border:border + inner_size, border:border + inner_size] = 0
        B2 = B2.astype(np.uint8)

        # 击中-击不中变换核心步骤
        erode_B1 = cv2.erode(custom_img, B1)  # 匹配前景
        img_complement = cv2.bitwise_not(custom_img)
        erode_B2 = cv2.erode(img_complement, B2)  # 匹配背景
        hit_miss = cv2.bitwise_and(erode_B1, erode_B2)

        # 标记击中位置
        result_hm = custom_img.copy()
        points = np.where(hit_miss == 255)
        hit_count = len(points[0])
        print(f"击中-击不中变换：共检测到 {hit_count} 个目标位置")

        for y, x in zip(points[0], points[1]):
            cv2.circle(result_hm, (x, y), 5, 127, -1)  # 灰色标记点

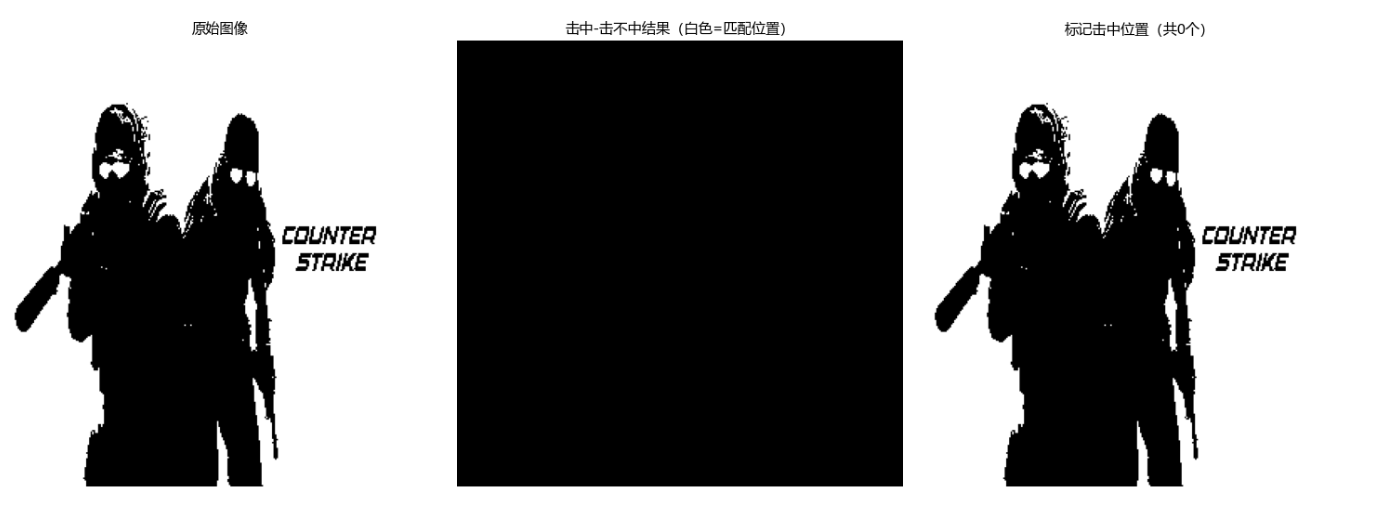

        # ===================== 仅显示一个窗口（核心需求） =====================
        plot_single_window(
            images=[custom_img, hit_miss, result_hm],
            titles=[
                "原始图像",
                "击中-击不中结果（白色=匹配位置）",
                f"标记击中位置（共{hit_count}个）"
            ]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
    except Exception as e:
        print(f"其他错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 设置matplotlib支持中文+兼容字体（消除警告）
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像文件：{img_path}，请检查路径是否正确")
    # 统一缩放尺寸，方便对比
    img = cv2.resize(img, resize)
    # 自适应二值化（保证边界提取效果）
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，适配边界提取的2列对比图"""
    fig, axes = plt.subplots(1, len(images), figsize=(12, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    # 绘制图像，隐藏坐标轴
    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/XueNai.png"  # 绝对/相对路径均可

    try:
        # 1. 加载自定义图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 边界提取建议保留二值化
            resize=(300, 300)
        )

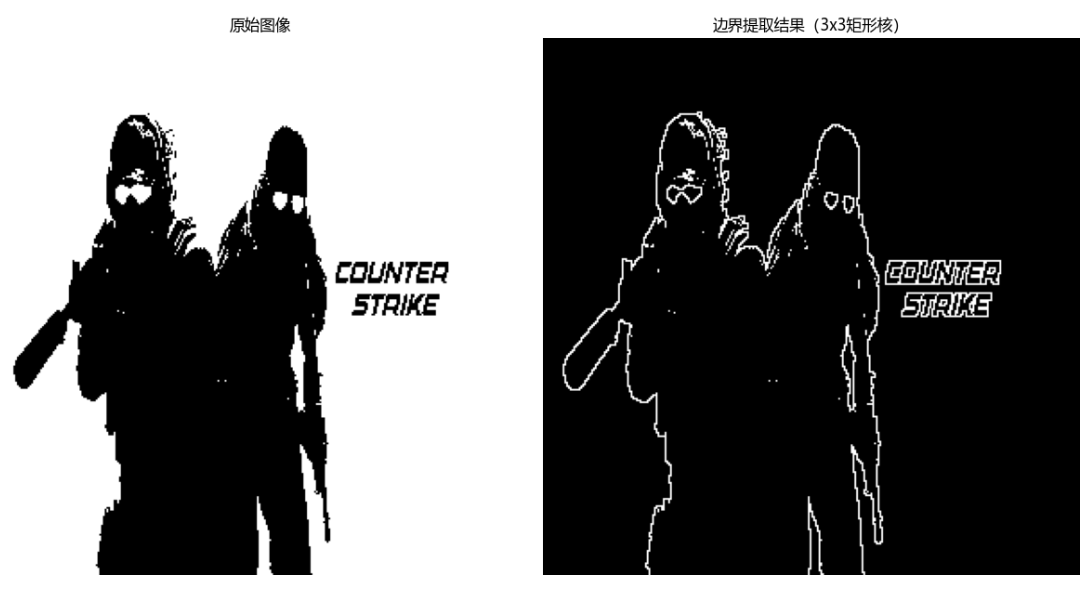

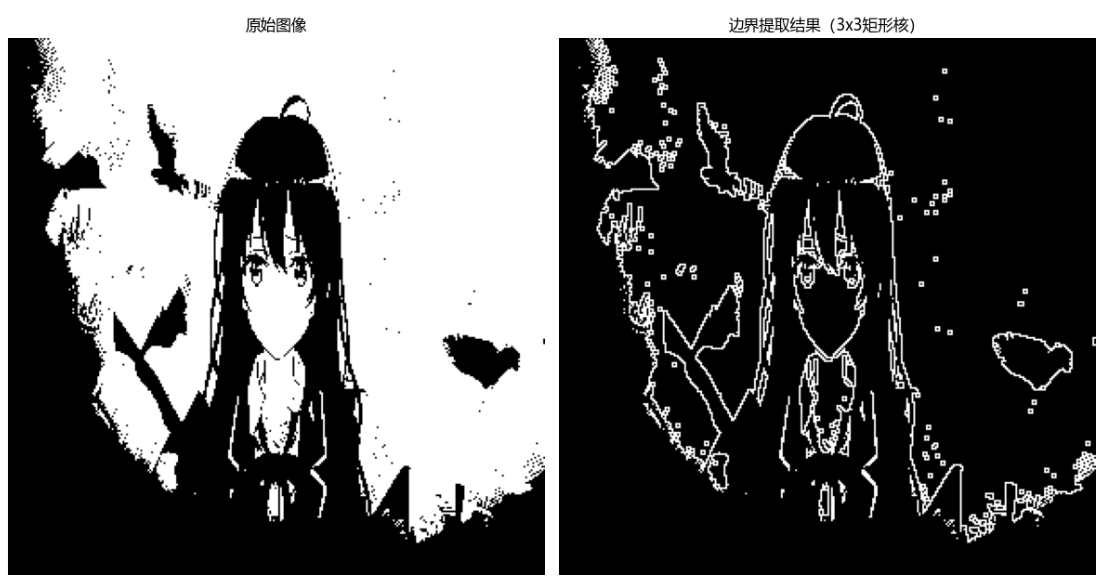

        # ===================== 边界提取核心逻辑 =====================
        # 定义3x3矩形结构元素（腐蚀用）
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
        # 腐蚀图像（收缩前景，暴露边界）
        eroded = cv2.erode(custom_img, kernel, iterations=1)
        # 原始图像 - 腐蚀图像 = 边界（差值法提取）
        boundary = cv2.subtract(custom_img, eroded)

        # ===================== 仅显示一个窗口（核心需求） =====================
        plot_single_window(
            images=[custom_img, boundary],
            titles=["原始图像", "边界提取结果（3x3矩形核）"]
        )

    except FileNotFoundError as e:
        print(f"错误：{e}")
        print("提示：请检查图像路径，例如：")
        print("  Windows绝对路径：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/特殊符号警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    img = cv2.resize(img, resize)
    # 二值化（保证孔洞填充效果，前景白/背景黑）
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，适配2列对比图"""
    fig, axes = plt.subplots(1, len(images), figsize=(12, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()

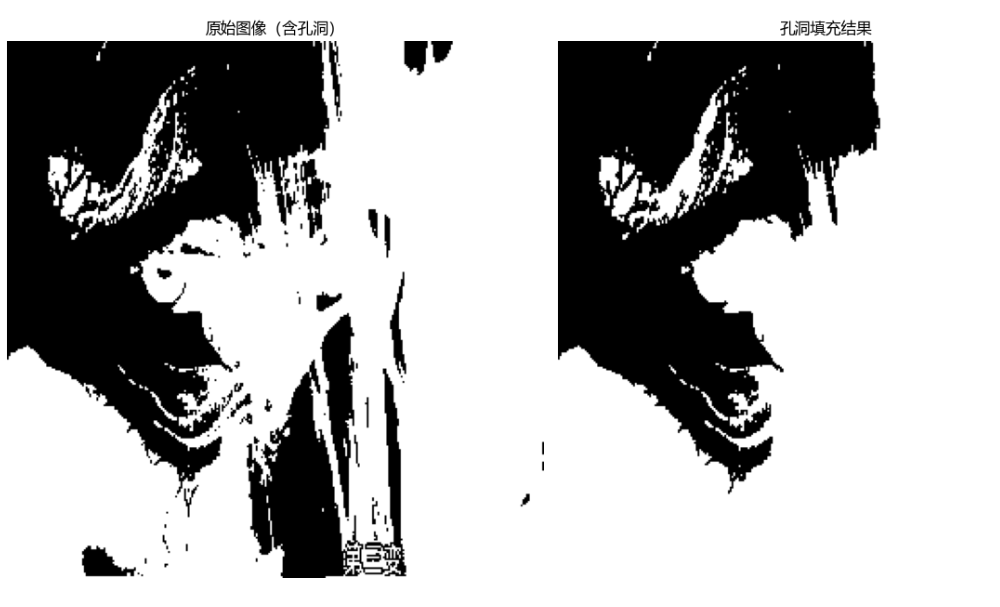

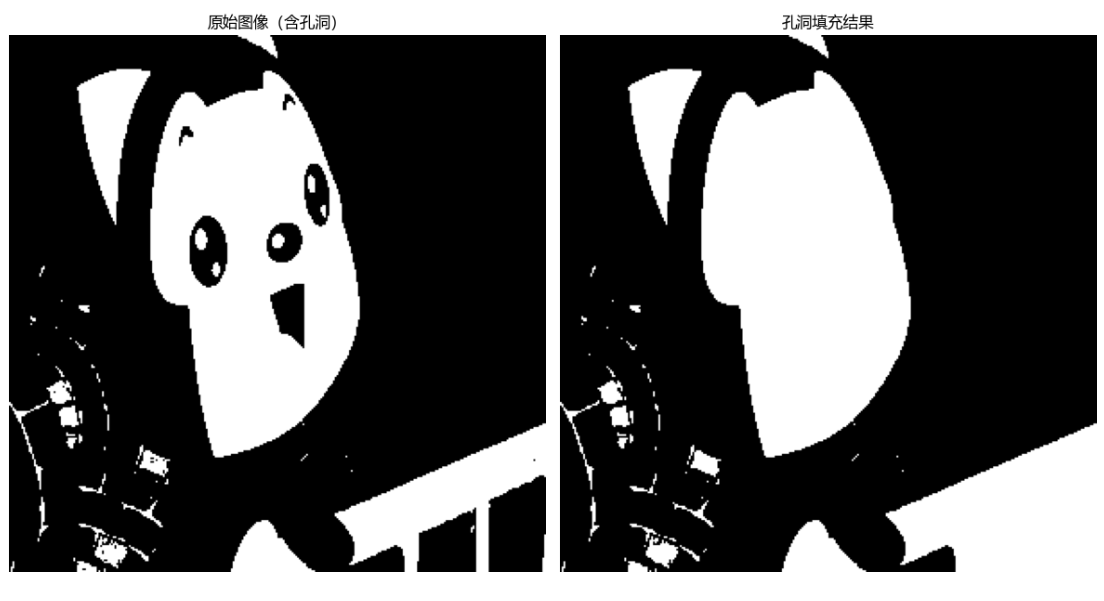

def fill_holes(img):
    """填充二值图像中的孔洞（核心函数）"""
    # 深拷贝避免修改原图像
    img_copy = img.copy()
    h, w = img_copy.shape
    # 步骤1：创建扩展填充掩码（避免漫水填充溢出）
    fill_mask = np.zeros((h + 2, w + 2), dtype=np.uint8)
    # 步骤2：从图像边缘(0,0)漫水填充背景（将背景填充为白色）
    cv2.floodFill(img_copy, fill_mask, (0, 0), 255)
    # 步骤3：裁剪掩码并反转（得到孔洞区域：白色孔洞，黑色背景）
    hole_region = cv2.bitwise_not(fill_mask[1:-1, 1:-1])
    # 步骤4：合并原始图像+孔洞区域（填充孔洞）
    filled_img = cv2.bitwise_or(img, hole_region)
    return filled_img


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/TianHuoSanXuanBian.jpg"  # 绝对/相对路径均可

    try:
        # 1. 加载自定义图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 孔洞填充必须二值化
            resize=(300, 300)
        )

        # ===================== 孔洞填充核心逻辑 =====================
        filled_img = fill_holes(custom_img)

        # ===================== 仅显示一个窗口 =====================
        plot_single_window(
            images=[custom_img, filled_img],
            titles=["原始图像（含孔洞）", "孔洞填充结果"]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/颜色渲染警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    img = cv2.resize(img, resize)
    # 二值化（保证连通分量提取效果，前景白/背景黑）
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，适配2列对比图"""
    fig, axes = plt.subplots(1, len(images), figsize=(12, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        # 处理灰度/彩色图像的显示适配
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap)
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/1.jpg"  # 绝对/相对路径均可

    try:
        # 1. 加载自定义图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 连通分量提取建议二值化
            resize=(300, 300)
        )

        # ===================== 连通分量提取核心逻辑 =====================
        # 提取连通分量（8连通，更符合视觉直觉）
        # 返回值：分量数量、标签矩阵、统计信息、中心坐标

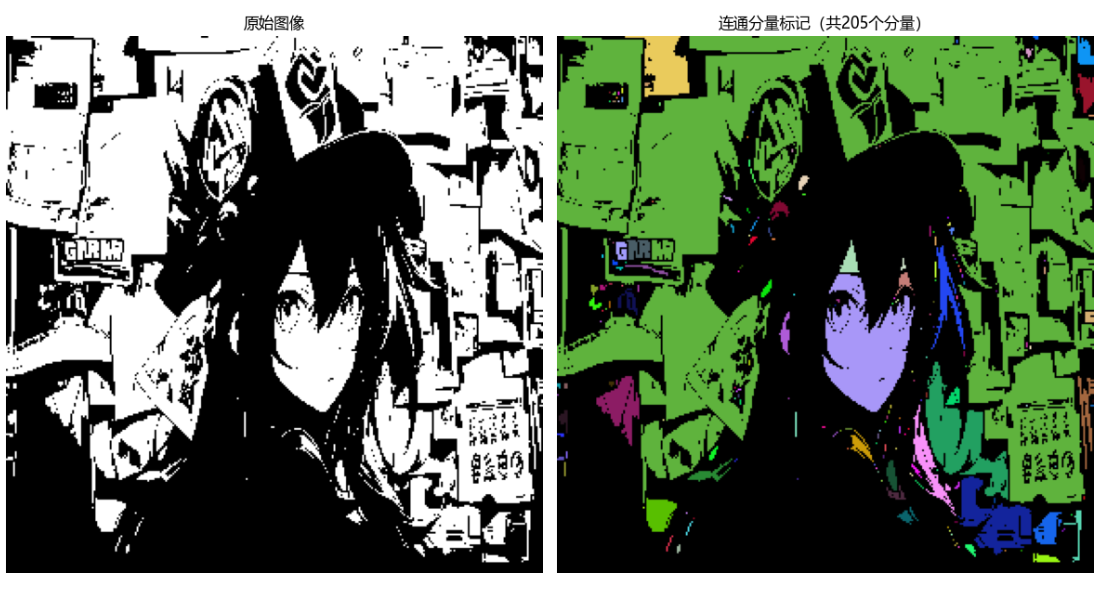

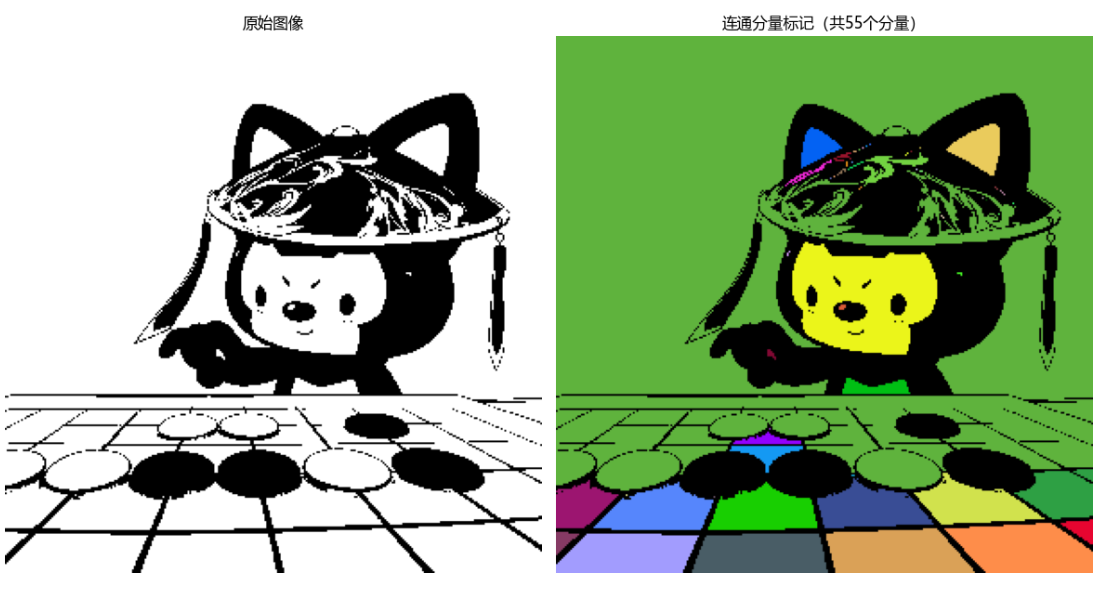

        num_labels, labels, stats, centroids = cv2.connectedComponentsWithStats(
            custom_img,
            connectivity=8  # 可选4/8连通，8连通包含斜向相邻
        )

        # 生成彩色标记图像（背景为黑，不同分量不同颜色）
        # 生成随机颜色（避免颜色重复）
        np.random.seed(42)  # 固定随机种子，结果可复现
        colors = np.random.randint(0, 255, (num_labels, 3), dtype=np.uint8)
        colors[0] = [0, 0, 0]  # 背景分量（标签0）设为黑色

        # 绘制彩色连通分量图像
        label_img = np.zeros((custom_img.shape[0], custom_img.shape[1], 3), dtype=np.uint8)
        for i in range(1, num_labels):  # 跳过背景（标签0）
            label_img[labels == i] = colors[i]

        # 打印连通分量详细信息
        print("=" * 50)
        print(f"连通分量分析结果（排除背景）：")
        print(f"总连通分量数量：{num_labels - 1}")
        print("-" * 50)
        for i in range(1, num_labels):
            area = stats[i][4]  # 分量面积（像素数）
            cx, cy = centroids[i]  # 分量中心坐标
            print(f"分量{i}：面积={area}像素, 中心坐标=({cx:.2f}, {cy:.2f})")
        print("=" * 50)

        # ===================== 仅显示一个窗口 =====================
        plot_single_window(
            images=[custom_img, label_img],
            titles=["原始图像", f"连通分量标记（共{num_labels - 1}个分量）"]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/绘图警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    img = cv2.resize(img, resize)
    # 二值化（保证轮廓/凸壳提取效果，前景白/背景黑）
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，适配2列对比图"""
    fig, axes = plt.subplots(1, len(images), figsize=(12, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()

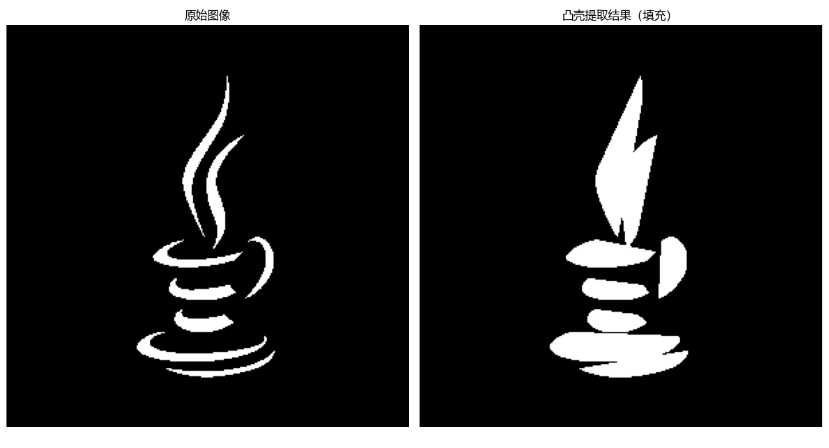

def convex_hull(img):
    """提取图像中前景区域的凸壳（核心函数）"""
    # 深拷贝避免修改原图像
    img_copy = img.copy()
    # 步骤1：查找前景轮廓（仅提取最外层轮廓）
    contours, _ = cv2.findContours(
        img_copy,
        cv2.RETR_EXTERNAL,  # 只提取最外层轮廓
        cv2.CHAIN_APPROX_SIMPLE  # 压缩轮廓点（减少计算量）
    )
    # 步骤2：创建凸壳图像（初始全黑）
    hull_img = np.zeros_like(img_copy)
    # 步骤3：对每个轮廓提取凸壳并绘制
    for cnt in contours:
        if len(cnt) >= 3:  # 至少3个点才能构成凸壳
            hull = cv2.convexHull(cnt)  # 提取凸壳
            cv2.drawContours(hull_img, [hull], 0, 255, -1)  # 填充凸壳区域
    return hull_img


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/Java.png"  # 绝对/相对路径均可

    try:
        # 1. 加载自定义图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 凸壳提取必须二值化
            resize=(300, 300)
        )

        # ===================== 凸壳提取核心逻辑 =====================
        hull_img = convex_hull(custom_img)

        # ===================== 仅显示一个窗口 =====================
        plot_single_window(
            images=[custom_img, hull_img],
            titles=["原始图像", "凸壳提取结果（填充）"]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import cv2.ximgproc as ximgproc  # 细化算法需导入ximgproc模块
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/绘图警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    img = cv2.resize(img, resize)
    # 二值化（细化算法要求前景白/背景黑）
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，适配2列对比图"""
    fig, axes = plt.subplots(1, len(images), figsize=(12, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/1.jpg"  # 绝对/相对路径均可

    try:
        # 1. 加载自定义图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,  # 细化算法必须二值化
            resize=(300, 300)
        )

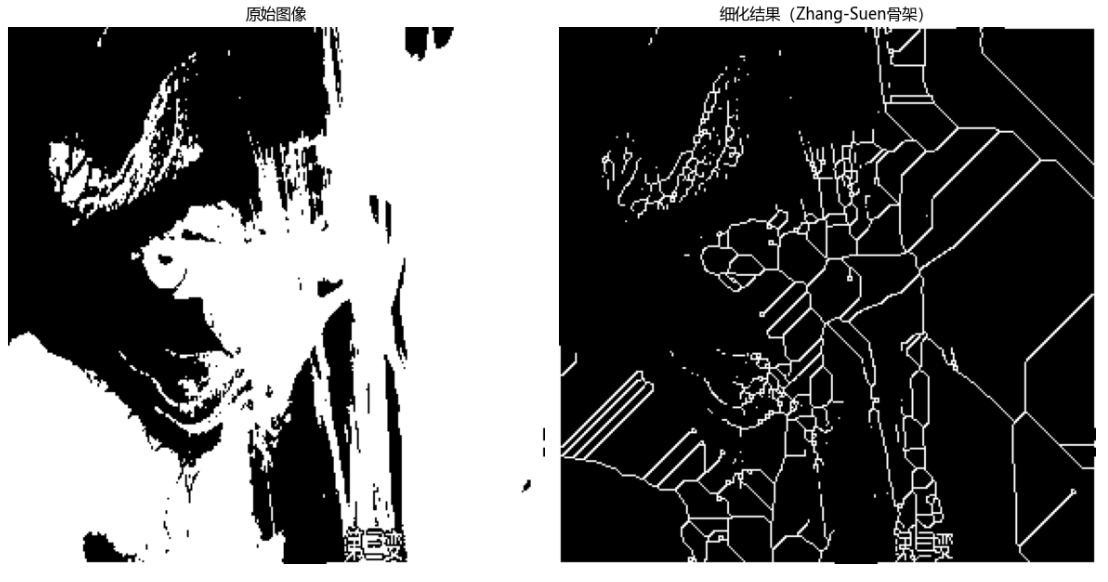

        # ===================== 图像细化（骨架提取）核心逻辑 =====================

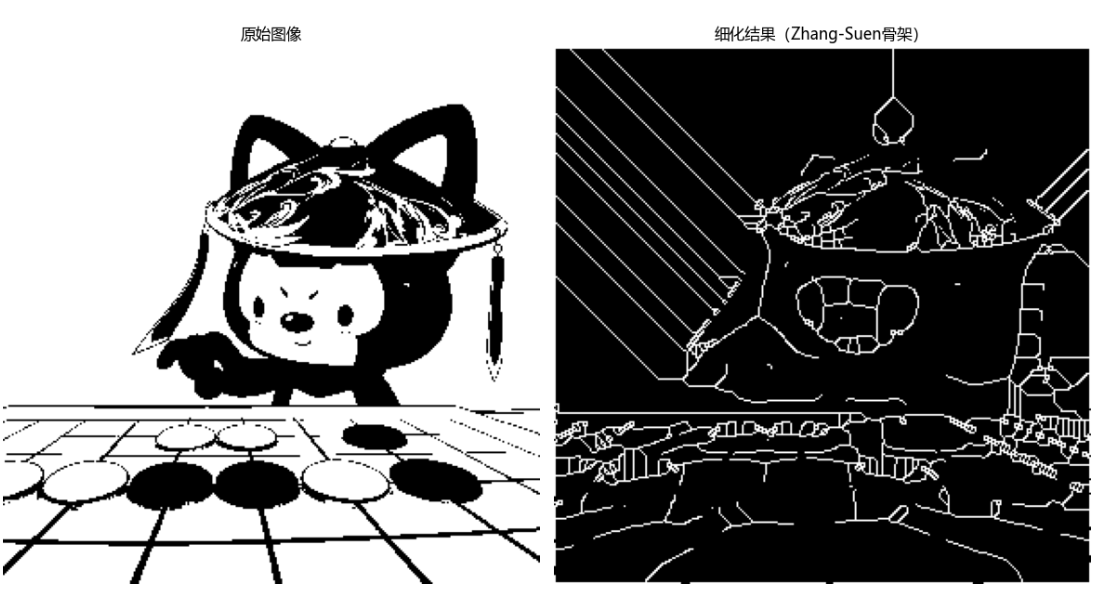

        # 方法1：Zhang-Suen细化算法（经典骨架提取）
        thinned_zhangsuen = ximgproc.thinning(
            custom_img,
            thinningType=ximgproc.THINNING_ZHANGSUEN  # Zhang-Suen算法
        )

        # 可选：方法2：Guo-Hall细化算法（另一种经典算法）
        # thinned_guohall = ximgproc.thinning(
        #     custom_img,
        #     thinningType=ximgproc.THINNING_GUOHALL
        # )

        # ===================== 仅显示一个窗口 =====================
        plot_single_window(
            images=[custom_img, thinned_zhangsuen],
            titles=["原始图像", "细化结果（Zhang-Suen骨架）"]
        )

    except ModuleNotFoundError:
        print("错误：缺少opencv-contrib-python模块！")
        print("请执行以下命令安装：")
        print("  pip install opencv-contrib-python")
    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import cv2.ximgproc as ximgproc
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    img = cv2.resize(img, resize)
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window(images, titles):
    """仅显示一个窗口，适配2列对比图"""
    fig, axes = plt.subplots(1, len(images), figsize=(12, 10))
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()

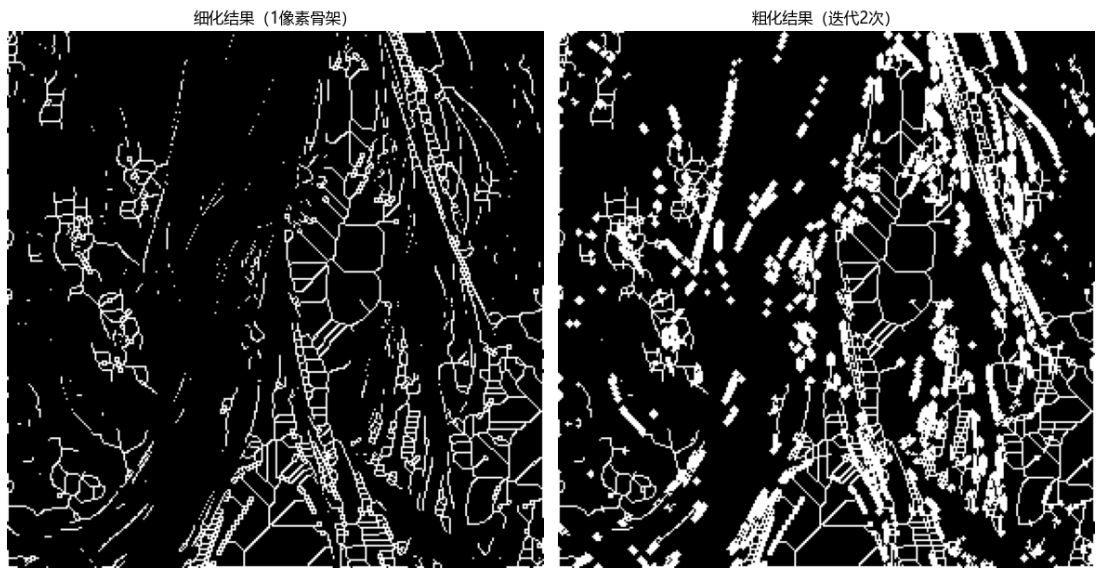

def thicken(img, original_img, iterations=1):
    """
    粗化运算（细化的逆操作）
    :param img: 待粗化的细化图像
    :param original_img: 原始图像（用于限制粗化范围，避免过度扩张）
    :param iterations: 粗化迭代次数（次数越多，线条越粗）
    :return: 粗化后的图像
    """
    # 3x3十字形结构元素（沿上下左右+斜向扩张）
    kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))
    thickened = img.copy()

    for _ in range(iterations):
        # 步骤1：膨胀细化图像
        dilated = cv2.dilate(thickened, kernel)
        # 步骤2：限制膨胀范围（仅在原始图像的前景区域内扩张）
        # 修复：将test_img替换为original_img（自定义原始图像）
        thickened = cv2.bitwise_and(dilated, cv2.bitwise_not(original_img)) | thickened

    return thickened


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/Mei.png"

    try:
        # 1. 加载自定义图像
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,
            resize=(300, 300)
        )

        # 2. 先执行细化（获取骨架图像）
        thinned = ximgproc.thinning(
            custom_img,
            thinningType=ximgproc.THINNING_ZHANGSUEN
        )

        # 3. 粗化细化后的图像（核心逻辑）
        # 迭代次数2：线条粗化2次，可根据需求调整
        thickened = thicken(thinned, original_img=custom_img, iterations=2)

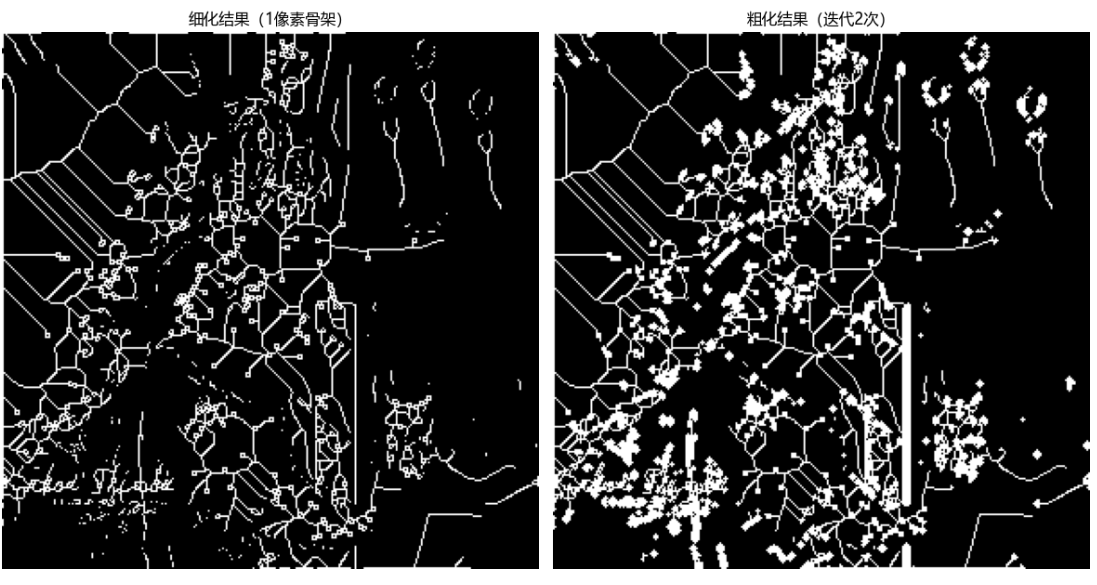

        # 4. 仅显示一个窗口（细化 vs 粗化）
        plot_single_window(
            images=[thinned, thickened],
            titles=["细化结果（1像素骨架）", "粗化结果（迭代2次）"]
        )

    except ModuleNotFoundError:
        print("错误：缺少opencv-contrib-python模块！")
        print("安装命令：pip install opencv-contrib-python")
    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：C:/Users/用户名/Desktop/1.jpg 或 ./1.jpg")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/绘图警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_custom_image(img_path, is_binary=True, resize=(300, 300)):
    """加载自定义图像并预处理（二值化+缩放）"""
    img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
    if img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    img = cv2.resize(img, resize)
    # 二值化（骨架提取要求前景白/背景黑）
    if is_binary:
        _, img = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    return img


def plot_single_window_with_origin(images, titles):
    """单窗口显示：原图 + 处理结果（适配2列/多列）"""
    fig, axes = plt.subplots(1, len(images), figsize=(15, 10))  # 加宽画布适配多列
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray')
        axes[i].set_title(title, fontsize=12)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()

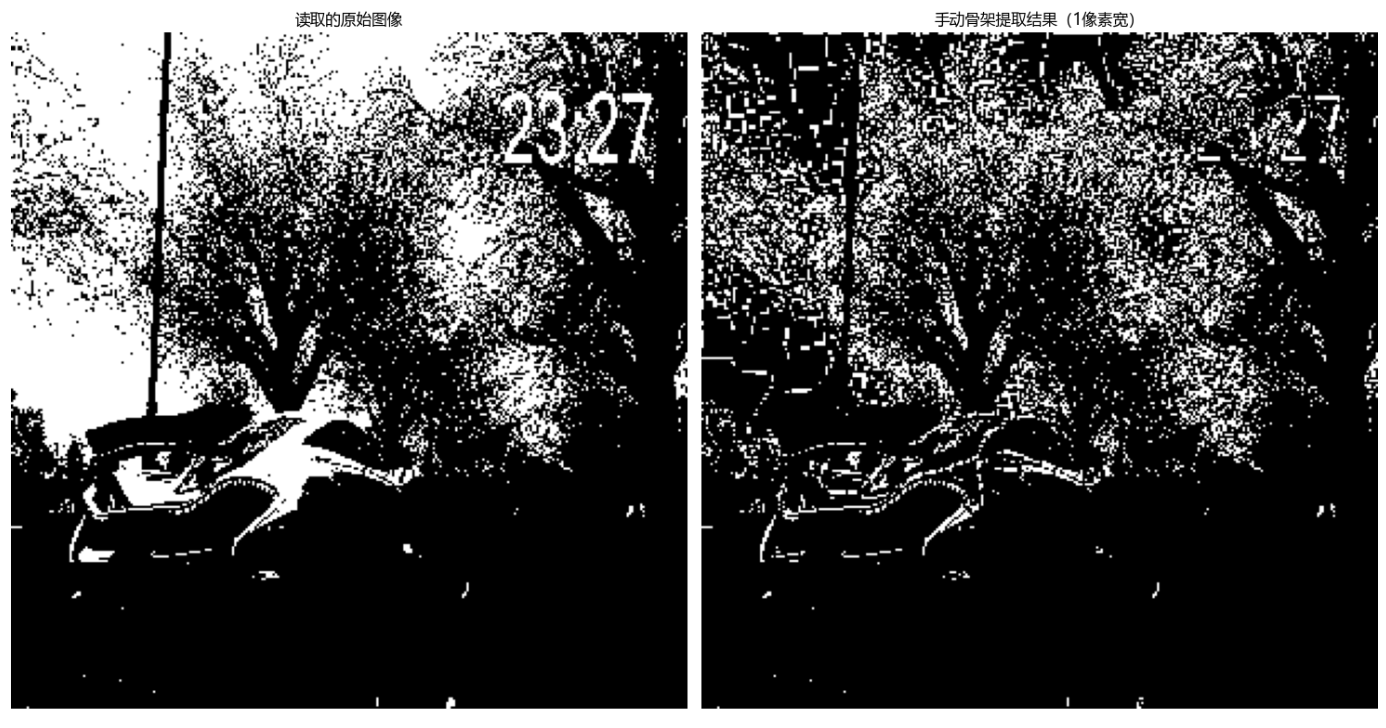

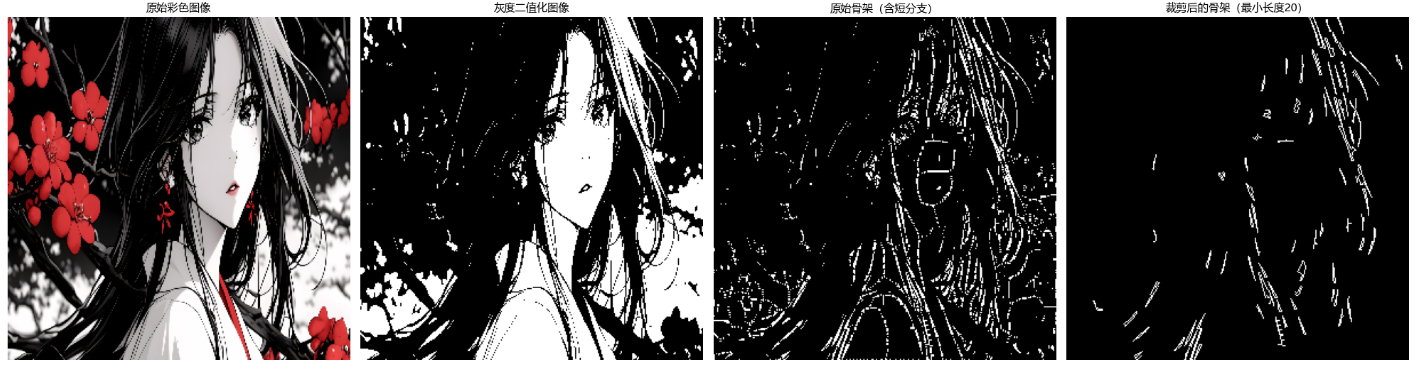

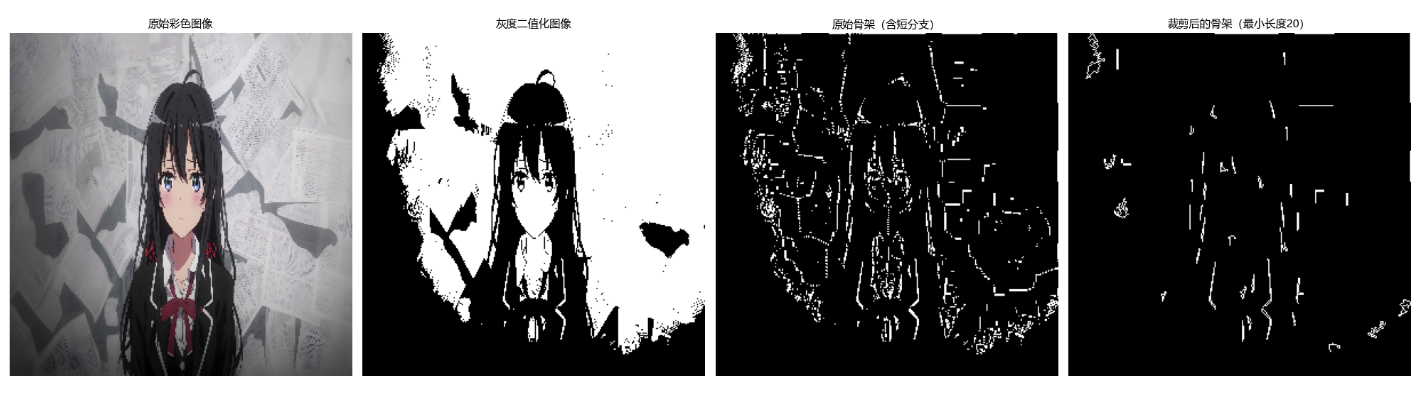

def skeleton(img):
    """
    手动实现骨架提取算法（腐蚀+开运算迭代法）
    :param img: 输入二值图像（前景255，背景0）
    :return: 1像素宽的骨架图像
    """
    # 3x3矩形结构元素（腐蚀/开运算用）
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
    skeleton_img = np.zeros_like(img)
    temp = img.copy()  # 临时图像，用于迭代

    # 迭代提取骨架，直到临时图像全黑
    while True:
        # 步骤1：腐蚀临时图像
        eroded = cv2.erode(temp, kernel)
        # 步骤2：开运算（腐蚀+膨胀）
        opened = cv2.dilate(eroded, kernel)
        # 步骤3：计算差值（当前迭代的骨架部分）
        diff = cv2.subtract(temp, opened)
        # 步骤4：叠加到骨架图像
        skeleton_img = cv2.bitwise_or(skeleton_img, diff)
        # 步骤5：更新临时图像为腐蚀后的结果
        temp = eroded.copy()

        # 终止条件：临时图像无前景像素（全黑）
        if np.sum(temp) == 0:
            break

    return skeleton_img


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/DiPingXian.png"  # 绝对/相对路径均可

    try:
        # 1. 加载自定义图像（原图）
        custom_img = load_custom_image(
            img_path=img_path,
            is_binary=True,
            resize=(300, 300)
        )

        # 2. 手动提取骨架（核心逻辑）
        skeleton_img = skeleton(custom_img)

        # 3. 单窗口显示：原图 + 骨架提取结果（满足新增要求）
        plot_single_window_with_origin(
            images=[custom_img, skeleton_img],  # 第一列：原图，第二列：骨架
            titles=["读取的原始图像", "手动骨架提取结果（1像素宽）"]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/绘图警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_image(img_path, resize=(300, 300)):
    """
    加载图像（返回彩色原图 + 灰度二值图）
    :param img_path: 图像路径
    :param resize: 缩放尺寸
    :return: (彩色原图, 灰度二值图)
    """
    # 1. 加载彩色原图
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    # BGR转RGB（适配matplotlib显示）
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 生成灰度二值图（用于骨架提取）
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)
    _, binary_img = cv2.threshold(gray_img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

    return color_img, binary_img


def plot_multi_image_window(images, titles):
    """单窗口展示多张图像（适配4列：彩色原图+灰度图+骨架+裁剪骨架）"""
    fig, axes = plt.subplots(1, len(images), figsize=(20, 6))  # 加宽画布适配4列
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        # 自动适配彩色/灰度图像显示
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap)
        axes[i].set_title(title, fontsize=11)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


def skeleton(img):
    """手动提取图像骨架（腐蚀+开运算迭代法）"""
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
    skeleton_img = np.zeros_like(img)
    temp = img.copy()

    while True:
        eroded = cv2.erode(temp, kernel)
        opened = cv2.dilate(eroded, kernel)
        diff = cv2.subtract(temp, opened)
        skeleton_img = cv2.bitwise_or(skeleton_img, diff)
        temp = eroded.copy()

        if np.sum(temp) == 0:
            break

    return skeleton_img


def prune_skeleton(skeleton_img, min_length=10):
    """裁剪骨架的短分支（保留长轮廓，去除噪声小分支）"""
    # 查找骨架的所有外部轮廓
    contours, _ = cv2.findContours(skeleton_img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    pruned = np.zeros_like(skeleton_img)

    # 仅保留长度大于min_length的轮廓
    for cnt in contours:
        # 计算轮廓长度（弧长）
        contour_length = cv2.arcLength(cnt, closed=False)
        if contour_length > min_length:
            cv2.drawContours(pruned, [cnt], 0, 255, 1)

    return pruned


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/XueNai.png"  # 绝对/相对路径均可

    try:
        # 1. 加载图像：彩色原图 + 灰度二值图
        color_img, binary_img = load_image(img_path, resize=(300, 300))

        # 2. 提取原始骨架
        skeleton_img = skeleton(binary_img)

        # 3. 裁剪骨架短分支（最小长度20，可调整）
        pruned_skeleton = prune_skeleton(skeleton_img, min_length=20)

        # 4. 单窗口展示所有图像（满足需求：彩色原图+灰度图+骨架+裁剪骨架）
        plot_multi_image_window(
            images=[color_img, binary_img, skeleton_img, pruned_skeleton],
            titles=[
                "原始彩色图像",
                "灰度二值化图像",
                "原始骨架（含短分支）",
                "裁剪后的骨架（最小长度20）"
            ]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/绘图警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_image(img_path, resize=(300, 300)):
    """
    加载图像（返回彩色原图 + 灰度二值图）
    :param img_path: 图像路径
    :param resize: 缩放尺寸
    :return: (彩色原图RGB, 灰度二值图)
    """
    # 1. 加载彩色原图（BGR转RGB适配matplotlib）
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 生成灰度二值图（前景255，背景0）
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)
    _, binary_img = cv2.threshold(gray_img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

    return color_img, binary_img


def plot_multi_image_window(images, titles):
    """单窗口展示多张图像（适配5列：彩色+灰度+标记+膨胀+腐蚀）"""
    fig, axes = plt.subplots(1, len(images), figsize=(25, 6))  # 加宽画布适配5列
    axes = axes.flatten() if len(images) > 1 else [axes]

    for i, (img, title) in enumerate(zip(images, titles)):
        # 自动适配彩色/灰度图像显示
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap)
        axes[i].set_title(title, fontsize=10)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


def geodesic_dilation(marker, mask, kernel, iterations=1):
    """
    测地膨胀（在掩膜mask范围内膨胀marker）
    :param marker: 标记图像（初始种子区域）
    :param mask: 掩膜图像（膨胀范围限制）
    :param kernel: 结构元素
    :param iterations: 迭代次数
    :return: 测地膨胀结果
    """
    dilated = marker.copy()
    for _ in range(iterations):
        # 膨胀后与掩膜求交，限制膨胀范围
        dilated = cv2.dilate(dilated, kernel)
        dilated = cv2.bitwise_and(dilated, mask)
    return dilated


def geodesic_erosion(marker, mask, kernel, iterations=1):
    """
    测地腐蚀（修复原逻辑错误：在掩膜补集范围内腐蚀marker）
    :param marker: 标记图像（初始种子区域）
    :param mask: 掩膜图像（腐蚀范围限制）
    :param kernel: 结构元素
    :param iterations: 迭代次数
    :return: 测地腐蚀结果
    """
    eroded = marker.copy()
    mask_complement = cv2.bitwise_not(mask)  # 掩膜补集
    for _ in range(iterations):
        # 腐蚀后与掩膜补集求并，限制腐蚀范围
        eroded = cv2.erode(eroded, kernel)
        eroded = cv2.bitwise_or(eroded, mask_complement)
    return eroded


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/GaoDa.png"  # 绝对/相对路径均可

    try:
        # 1. 加载图像：彩色原图 + 灰度二值图
        color_img, binary_img = load_image(img_path, resize=(300, 300))

        # 2. 定义标记图像（初始种子：图像中心小矩形）
        marker = np.zeros_like(binary_img)
        h, w = binary_img.shape
        # 中心矩形：避免超出图像边界（适配300x300图像）
        center_x, center_y = w // 2, h // 2
        cv2.rectangle(
            marker,
            (center_x - 30, center_y - 30),  # 左上角
            (center_x + 30, center_y + 30),  # 右下角
            255, -1  # 白色填充
        )

        # 3. 定义掩膜图像（原始灰度二值图）
        mask = binary_img.copy()

        # 4. 定义结构元素（3x3十字形）
        kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))

        # 5. 执行测地膨胀（迭代5次）
        geo_dilate = geodesic_dilation(marker, mask, kernel, iterations=5)

        # 6. 执行测地腐蚀（迭代5次，修复原逻辑错误）
        geo_erode = geodesic_erosion(marker, mask, kernel, iterations=5)

        # 7. 单窗口展示所有图像（满足需求：彩色+灰度+标记+膨胀+腐蚀）

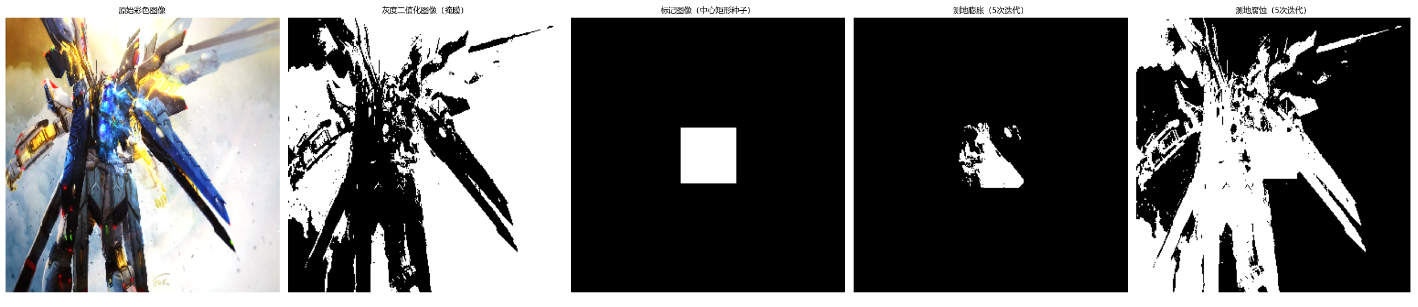

        plot_multi_image_window(
            images=[color_img, binary_img, marker, geo_dilate, geo_erode],
            titles=[
                "原始彩色图像",
                "灰度二值化图像（掩膜）",
                "标记图像（中心矩形种子）",
                "测地膨胀（5次迭代）",
                "测地腐蚀（5次迭代）"
            ]
        )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
# 解决中文显示/绘图警告
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_image(img_path, resize=(300, 300)):
    """加载图像（返回彩色原图RGB + 灰度二值图）"""
    # 1. 加载彩色原图（BGR转RGB适配matplotlib）
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 生成灰度二值图（前景255，背景0）
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)
    _, binary_img = cv2.threshold(gray_img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

    return color_img, binary_img


def plot_grid_window(images, titles, rows=2, cols=3):
    """
    网格布局展示图像（2行3列，适配需求）
    :param images: 图像列表（最多6张，按行优先排列）
    :param titles: 标题列表（与图像一一对应）
    :param rows: 行数（固定2行）
    :param cols: 列数（固定3列）
    """
    fig, axes = plt.subplots(rows, cols, figsize=(15, 10))  # 调整画布为2行3列尺寸
    axes = axes.flatten()  # 展平为一维数组，方便遍历

    # 绘制图像（不足6张时，剩余子图隐藏）
    for i, (img, title) in enumerate(zip(images, titles)):
        if i >= len(axes):
            break
        # 自动适配彩色/灰度图像显示
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap)
        axes[i].set_title(title, fontsize=10)
        axes[i].axis('off')

    # 隐藏未使用的子图
    for i in range(len(images), len(axes)):
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


def morph_reconstruction_dilation(marker, mask, kernel):
    """
    膨胀形态学重建（迭代直到收敛）
    :param marker: 标记图像（初始种子）
    :param mask: 掩膜图像（重建范围限制）
    :param kernel: 结构元素
    :return: 重建结果
    """
    prev = np.zeros_like(marker)
    curr = marker.copy()
    # 迭代直到前后两次结果一致（收敛）
    while not np.array_equal(curr, prev):
        prev = curr.copy()
        curr = cv2.dilate(curr, kernel)
        curr = cv2.bitwise_and(curr, mask)  # 限制在掩膜范围内
    return curr


def morph_reconstruction_erosion(marker, mask, kernel):
    """
    腐蚀形态学重建（迭代直到收敛，修复逻辑）
    :param marker: 标记图像（初始种子）
    :param mask: 掩膜图像（重建范围限制）
    :param kernel: 结构元素
    :return: 重建结果
    """
    prev = np.ones_like(marker) * 255  # 初始化为全白
    curr = marker.copy()
    mask_complement = cv2.bitwise_not(mask)  # 掩膜补集
    # 迭代直到前后两次结果一致（收敛）
    while not np.array_equal(curr, prev):
        prev = curr.copy()
        curr = cv2.erode(curr, kernel)
        curr = cv2.bitwise_or(curr, mask_complement)  # 限制在掩膜补集范围内
    return curr


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/AALi.jpg"  # 绝对/相对路径均可

    try:
        # 1. 加载图像：彩色原图 + 灰度二值图
        color_img, binary_img = load_image(img_path, resize=(300, 300))

        # 2. 定义标记图像（中心矩形种子，避免越界）
        marker = np.zeros_like(binary_img)
        h, w = binary_img.shape
        center_x, center_y = w // 2, h // 2
        cv2.rectangle(
            marker,
            (center_x - 30, center_y - 30),  # 左上角
            (center_x + 30, center_y + 30),  # 右下角
            255, -1  # 白色填充
        )

        # 3. 定义掩膜和结构元素
        mask = binary_img.copy()
        kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))

        # 4. 执行形态学重建
        recon_dilate = morph_reconstruction_dilation(marker, mask, kernel)  # 膨胀重建
        recon_erosion = morph_reconstruction_erosion(marker, mask, kernel)  # 腐蚀重建

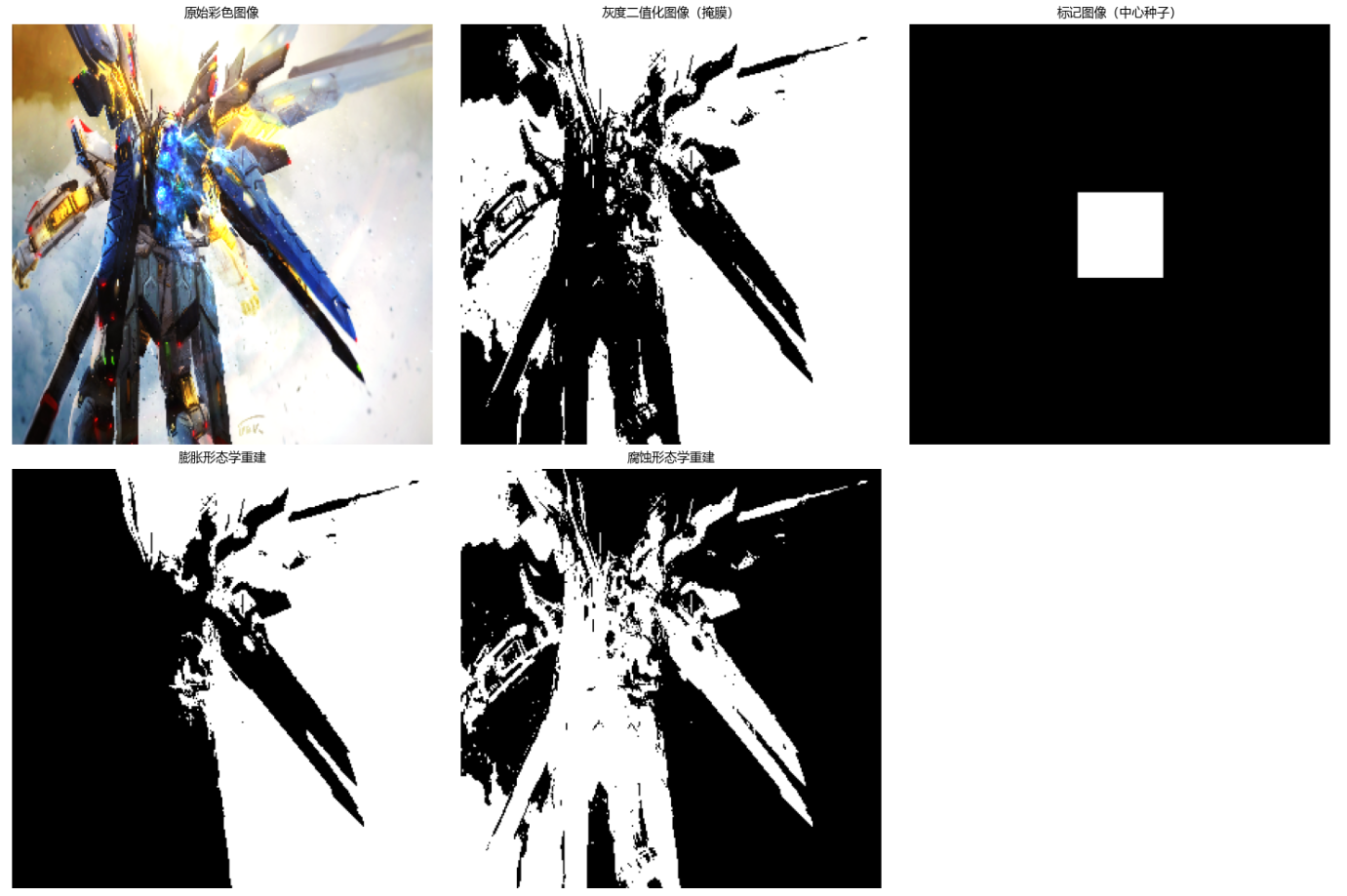

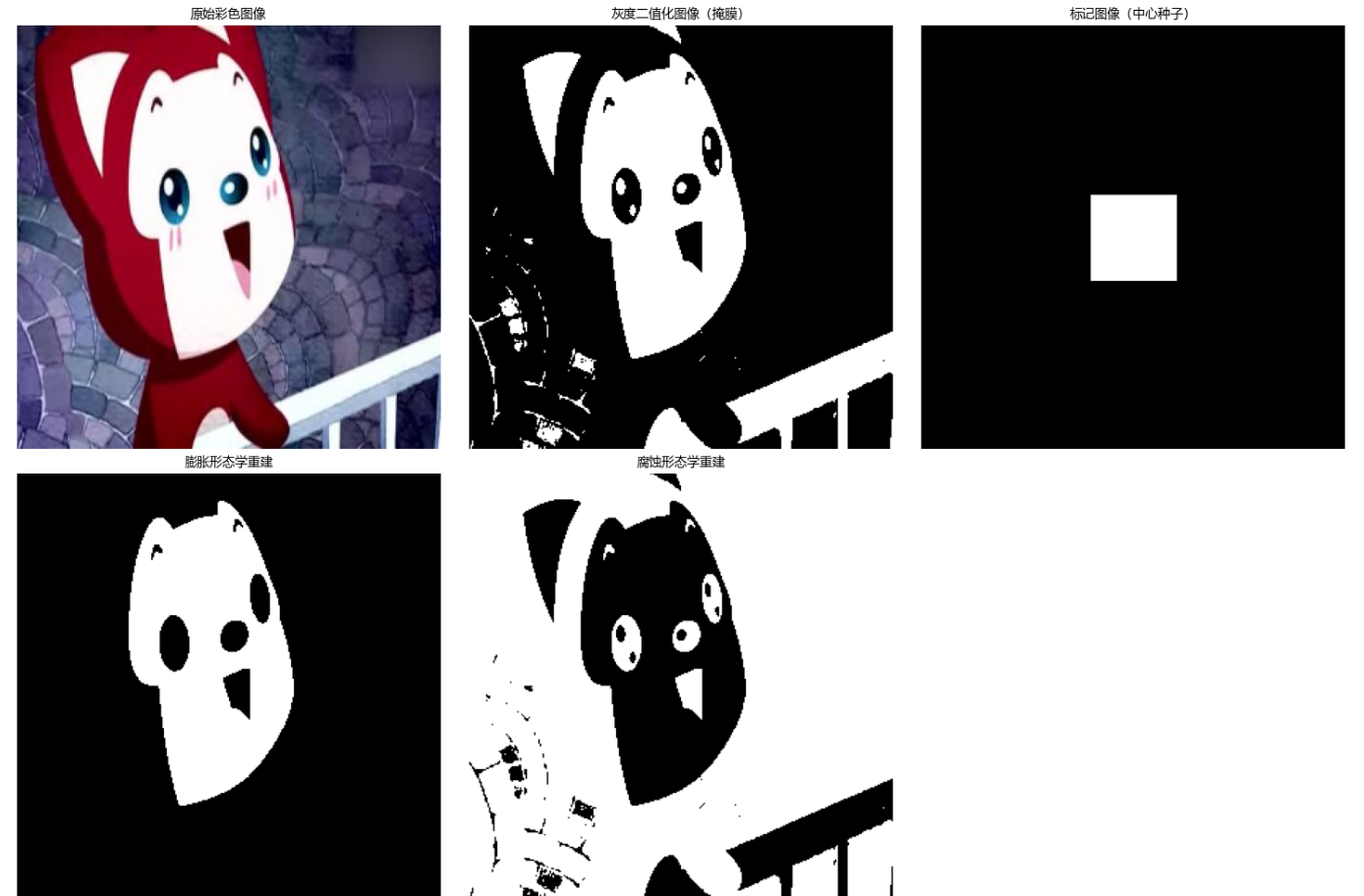

        # 5. 2行3列网格展示（满足布局需求）
        # 图像列表：彩色原图、灰度图、标记图 | 膨胀重建、腐蚀重建（第6列留空）
        images = [color_img, binary_img, marker, recon_dilate, recon_erosion]
        titles = [
            "原始彩色图像",
            "灰度二值化图像（掩膜）",
            "标记图像（中心种子）",
            "膨胀形态学重建",
            "腐蚀形态学重建"
        ]
        plot_grid_window(images, titles, rows=2, cols=3)

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/1.jpg")
        print("  相对路径：./1.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_image(img_path, resize=(300, 300)):
    """加载图像（返回彩色原图RGB + 灰度二值图）"""
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)
    _, binary_img = cv2.threshold(gray_img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

    return color_img, binary_img


def plot_grid_window(images, titles, rows=2, cols=3):
    """2行3列网格布局展示图像（避免单行拉伸）"""
    fig, axes = plt.subplots(rows, cols, figsize=(15, 10))
    axes = axes.flatten()

    # 绘制图像
    for i, (img, title) in enumerate(zip(images, titles)):
        if i >= len(axes):
            break
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap)
        axes[i].set_title(title, fontsize=10)
        axes[i].axis('off')

    # 隐藏未使用的子图
    for i in range(len(images), len(axes)):
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


def morph_reconstruction_dilation(marker, mask, kernel):
    """膨胀形态学重建（迭代收敛）"""
    prev = np.zeros_like(marker)
    curr = marker.copy()
    while not np.array_equal(curr, prev):
        prev = curr.copy()
        curr = cv2.dilate(curr, kernel)
        curr = cv2.bitwise_and(curr, mask)
    return curr


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 替换为你的图像路径 ----------------
    img_path = "../picture/ChuYin.png"

    try:
        # 1. 加载图像：彩色原图 + 灰度二值图
        color_img, binary_img = load_image(img_path, resize=(300, 300))

        # 2. 模拟图像破损（挖掉左上角矩形区域）
        damaged_img = binary_img.copy()
        # 破损区域：适配300x300图像，避免越界
        cv2.rectangle(damaged_img, (50, 50), (120, 120), 0, -1)  # 黑色填充破损区域

        # 3. 定义修复用标记图像（右下角完整小矩形种子）
        marker = np.zeros_like(damaged_img)
        h, w = damaged_img.shape
        cv2.rectangle(marker, (w - 80, h - 80), (w - 20, h - 20), 255, -1)

        # 4. 定义修复掩膜（受损图像的补集，约束重建范围）
        mask = cv2.bitwise_not(damaged_img)

        # 5. 结构元素（3x3十字形）
        kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))

        # 6. 形态学重建修复
        repaired = morph_reconstruction_dilation(marker, mask, kernel)
        repaired_img = cv2.bitwise_or(damaged_img, repaired)  # 合并修复结果

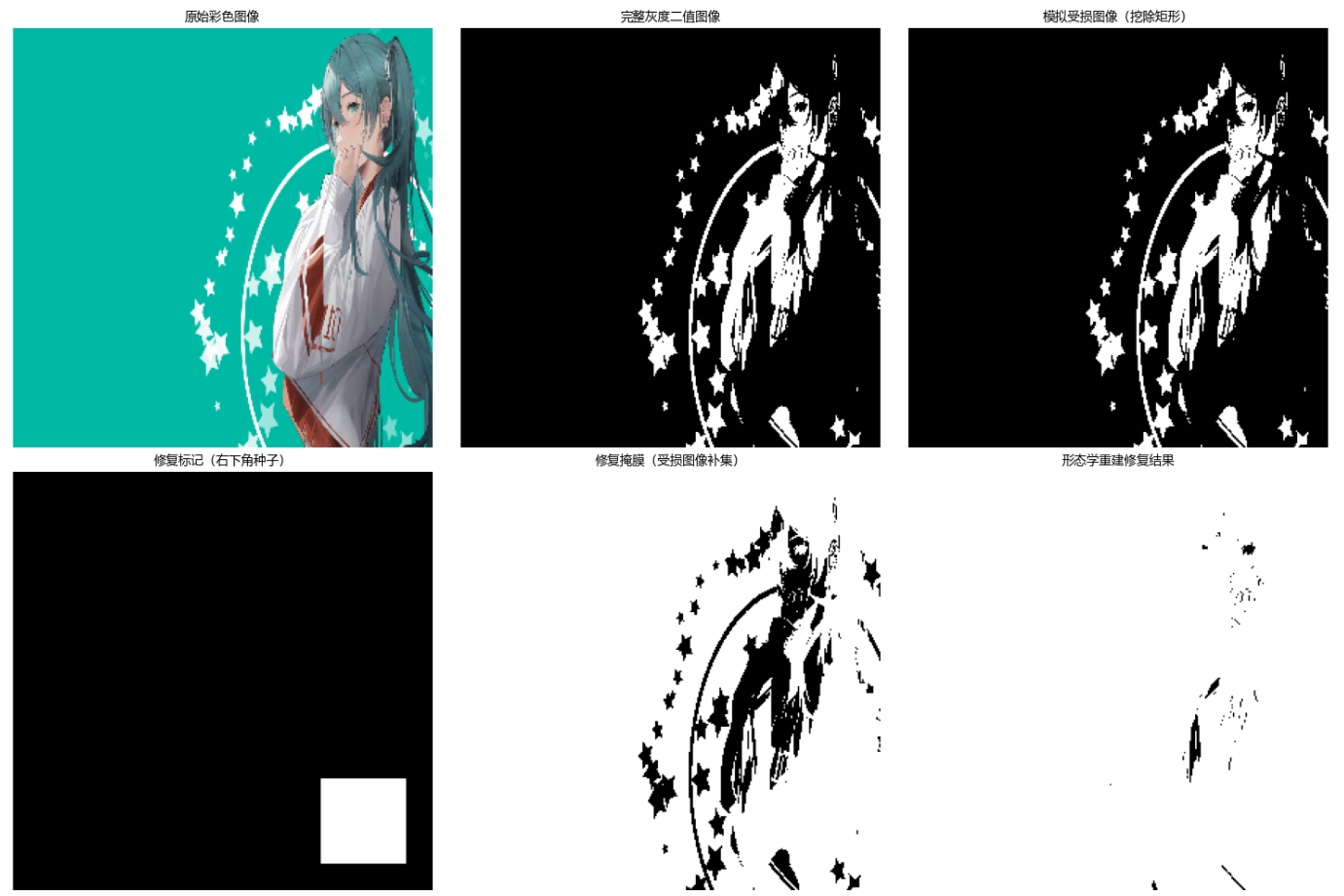

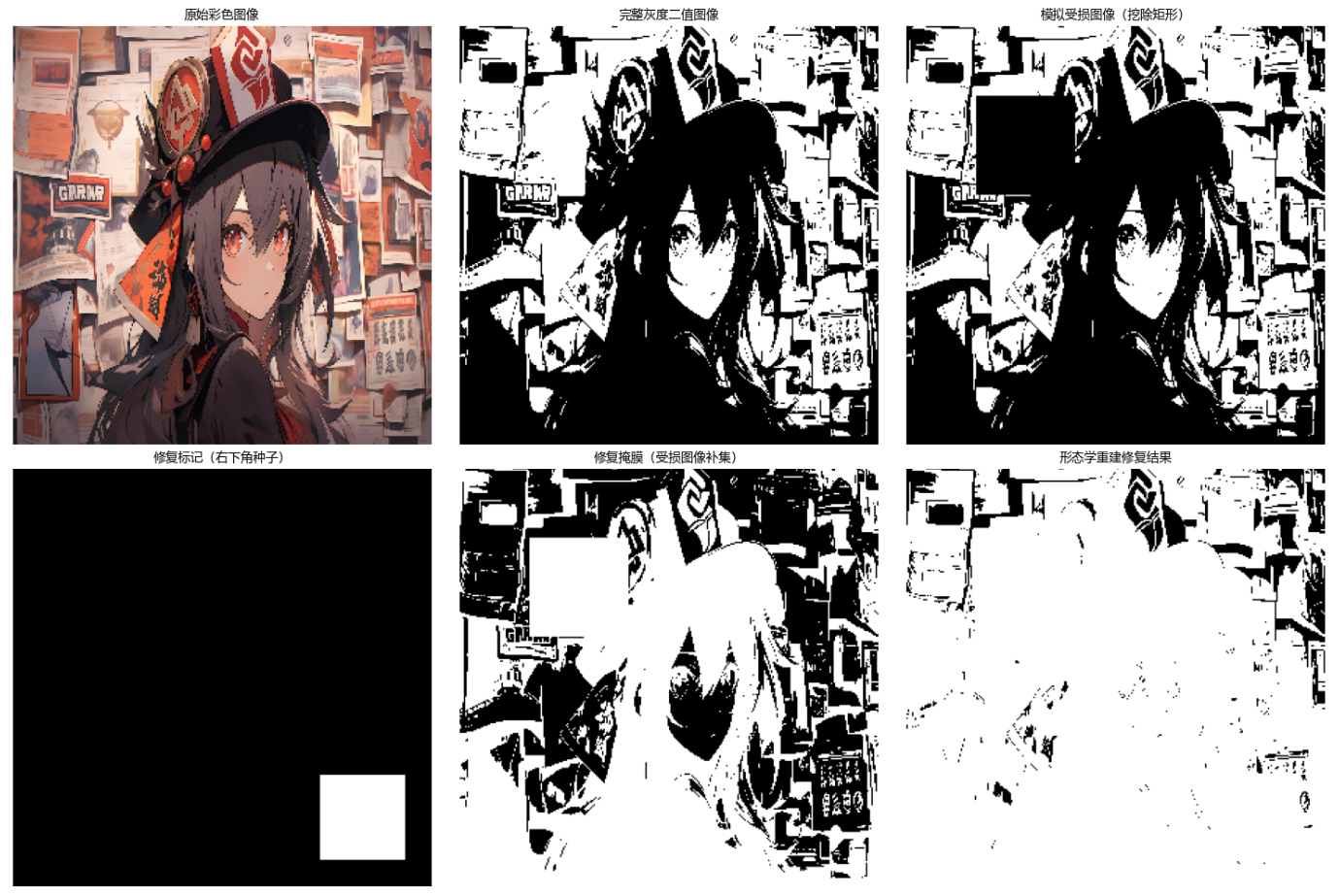

        # 7. 2行3列展示所有关键图像
        images = [
            color_img,  # 第1行1列：原始彩色图
            binary_img,  # 第1行2列：完整灰度图
            damaged_img,  # 第1行3列：受损图像
            marker,  # 第2行1列：修复标记
            mask,  # 第2行2列：修复掩膜
            repaired_img  # 第2行3列：修复结果
        ]
        titles = [
            "原始彩色图像",
            "完整灰度二值图像",
            "模拟受损图像（挖除矩形）",
            "修复标记（右下角种子）",
            "修复掩膜（受损图像补集）",
            "形态学重建修复结果"
        ]
        plot_grid_window(images, titles, rows=2, cols=3)

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：C:/Users/用户名/Desktop/1.jpg 或 ./1.jpg")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_and_add_noise(img_path, noise_strength=20, resize=(300, 300)):
    """
    读取自定义图像并添加高斯噪声
    :param img_path: 用户传入的图像路径
    :param noise_strength: 高斯噪声强度（越大噪声越明显）
    :param resize: 图像缩放尺寸
    :return: (原始彩色图RGB, 原始灰度图, 加噪灰度图)
    """
    # 1. 读取彩色图像（BGR转RGB适配matplotlib显示）
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径是否正确！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 转换为灰度图
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)

    # 3. 添加高斯噪声（避免数据溢出）
    gray_float = gray_img.astype(np.float32)
    noise = np.random.normal(0, noise_strength, gray_float.shape).astype(np.float32)
    noisy_gray = gray_float + noise
    noisy_gray = np.clip(noisy_gray, 0, 255).astype(np.uint8)

    return color_img, gray_img, noisy_gray


def plot_grid_window(images, titles, rows=2, cols=3):
    """2行3列网格布局展示图像（适配彩色/灰度图混合显示）"""
    fig, axes = plt.subplots(rows, cols, figsize=(15, 10))
    axes = axes.flatten()

    # 绘制图像（自动适配彩色/灰度图）
    for i, (img, title) in enumerate(zip(images, titles)):
        if i >= len(axes):
            break
        # 彩色图用默认cmap，灰度图强制用gray cmap
        cmap = 'gray' if len(img.shape) == 2 else None
        vmin, vmax = (0, 255) if len(img.shape) == 2 else (None, None)
        axes[i].imshow(img, cmap=cmap, vmin=vmin, vmax=vmax)
        axes[i].set_title(title, fontsize=10)
        axes[i].axis('off')

    # 隐藏未使用的子图
    for i in range(len(images), len(axes)):
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 用户自定义配置 ----------------
    img_path = "../picture/1.jpg"  # 替换为自己的图像路径（绝对/相对均可）
    noise_strength = 20  # 噪声强度，可调整（如10/30）
    kernel_size = 5  # 形态学运算核尺寸

    try:
        # 1. 读取图像并添加高斯噪声
        color_img, original_gray, noisy_gray = load_and_add_noise(
            img_path=img_path,
            noise_strength=noise_strength,
            resize=(300, 300)
        )

        # 2. 定义结构元素（5x5矩形核）
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

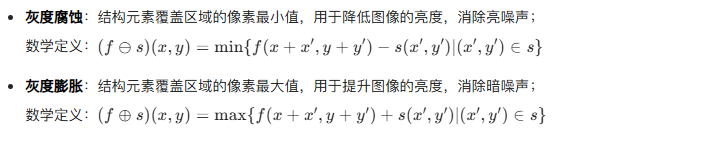

        # 3. 执行灰度形态学运算（基于加噪图像）
        gray_erode = cv2.erode(noisy_gray, kernel)  # 灰度腐蚀：降亮度/消亮噪声
        gray_dilate = cv2.dilate(noisy_gray, kernel)  # 灰度膨胀：升亮度/消暗噪声
        gray_open = cv2.morphologyEx(noisy_gray, cv2.MORPH_OPEN, kernel)  # 开运算
        gray_close = cv2.morphologyEx(noisy_gray, cv2.MORPH_CLOSE, kernel)  # 闭运算

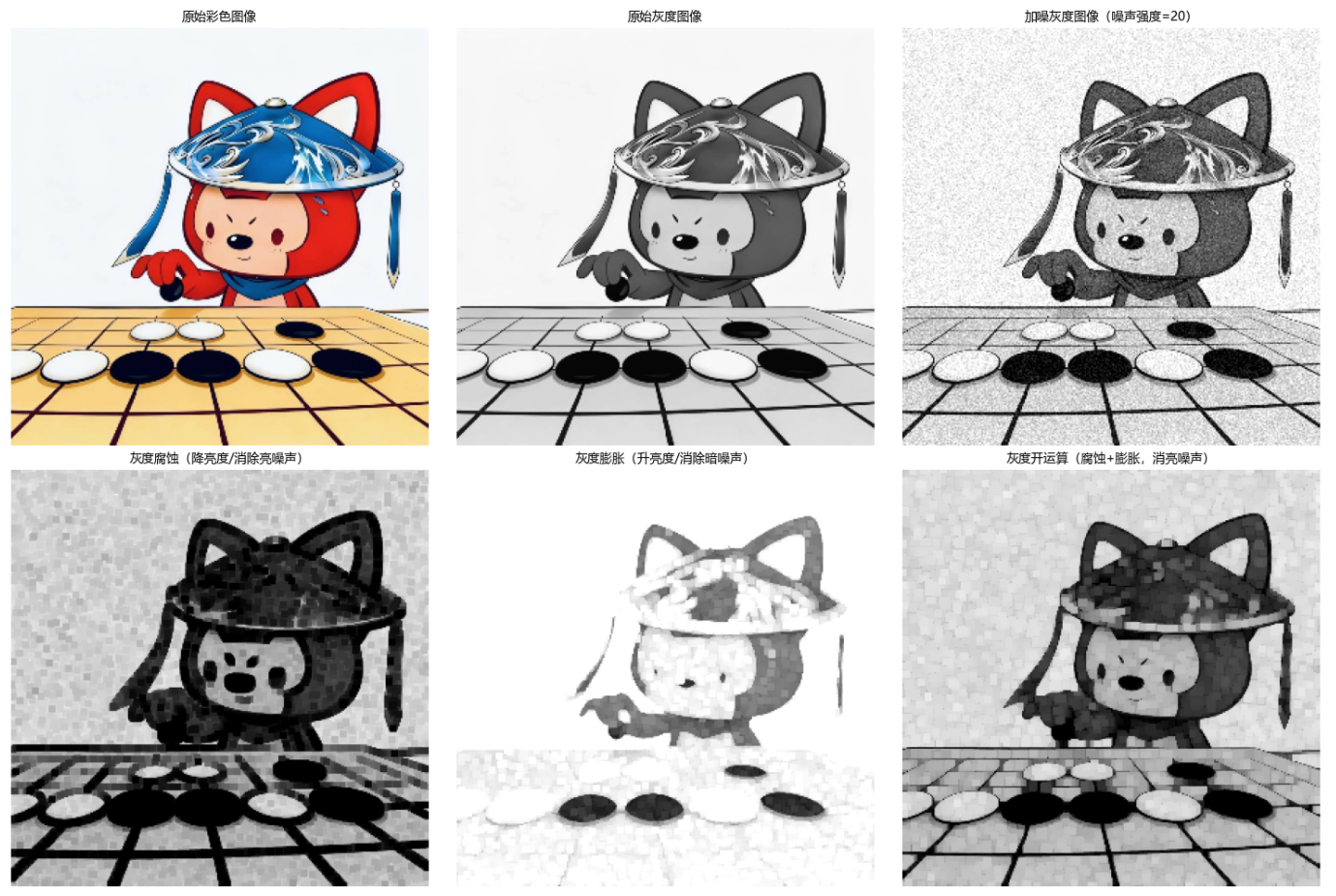

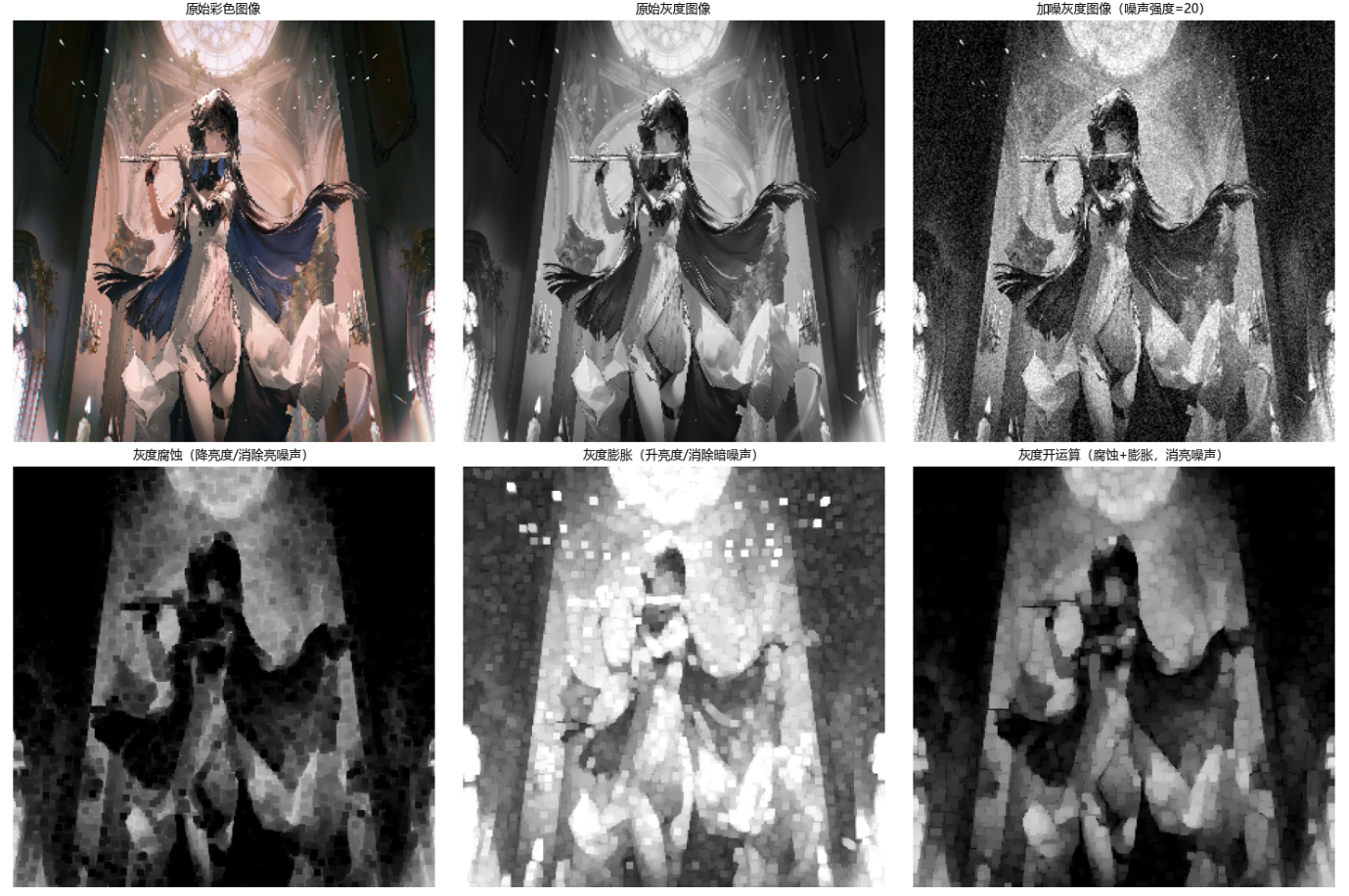

        # 4. 2行3列展示所有关键结果（覆盖核心+拓展）
        images = [
            color_img,  # 第1行1列：原始彩色图像
            original_gray,  # 第1行2列：原始灰度图像
            noisy_gray,  # 第1行3列：加噪灰度图像
            gray_erode,  # 第2行1列：灰度腐蚀
            gray_dilate,  # 第2行2列：灰度膨胀
            gray_open  # 第2行3列：灰度开运算（也可替换为gray_close）
        ]
        titles = [
            "原始彩色图像",
            "原始灰度图像",
            f"加噪灰度图像（噪声强度={noise_strength}）",
            "灰度腐蚀（降亮度/消除亮噪声）",
            "灰度膨胀（升亮度/消除暗噪声）",
            "灰度开运算（腐蚀+膨胀，消亮噪声）"
        ]
        plot_grid_window(images, titles, rows=2, cols=3)

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/your_image.jpg")
        print("  相对路径：./your_image.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_and_add_noise(img_path, noise_strength=20, resize=(300, 300)):
    """
    读取自定义图像并添加高斯噪声
    :param img_path: 用户传入的图像路径
    :param noise_strength: 高斯噪声强度（越大噪声越明显）
    :param resize: 图像缩放尺寸
    :return: (原始彩色图, 原始灰度图, 加噪灰度图)
    """
    # 1. 读取彩色图像（BGR转RGB适配matplotlib显示）
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径是否正确！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 转换为灰度图
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)

    # 3. 添加高斯噪声（避免数据溢出）
    # 转换为float32防止计算溢出
    gray_float = gray_img.astype(np.float32)
    # 生成高斯噪声
    noise = np.random.normal(0, noise_strength, gray_float.shape).astype(np.float32)
    # 叠加噪声并裁剪到0-255范围
    noisy_gray = gray_float + noise
    noisy_gray = np.clip(noisy_gray, 0, 255).astype(np.uint8)

    return color_img, gray_img, noisy_gray


def plot_2x2_grid(images, titles):
    """2行2列网格布局展示4张图像"""
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))
    axes = axes.flatten()

    for i, (img, title) in enumerate(zip(images, titles)):
        # 自动适配彩色/灰度图像显示
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap, vmin=0, vmax=255)
        axes[i].set_title(title, fontsize=11)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 用户自定义配置 ----------------
    img_path = "../picture/ALi.jpg"  # 替换为自己的图像路径（绝对/相对均可）
    noise_strength = 20  # 噪声强度，可调整（如10/30）
    kernel_size = 5  # 形态学运算核尺寸

    try:
        # 1. 读取图像并添加高斯噪声
        color_img, original_gray, noisy_gray = load_and_add_noise(
            img_path=img_path,
            noise_strength=noise_strength,
            resize=(300, 300)
        )

        # 2. 定义结构元素（5x5矩形核）
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

        # 3. 执行灰度形态学去噪运算
        gray_opening = cv2.morphologyEx(noisy_gray, cv2.MORPH_OPEN, kernel)  # 消亮噪声
        gray_closing = cv2.morphologyEx(noisy_gray, cv2.MORPH_CLOSE, kernel)  # 消暗噪声
        gray_open_close = cv2.morphologyEx(gray_opening, cv2.MORPH_CLOSE, kernel)  # 全去噪

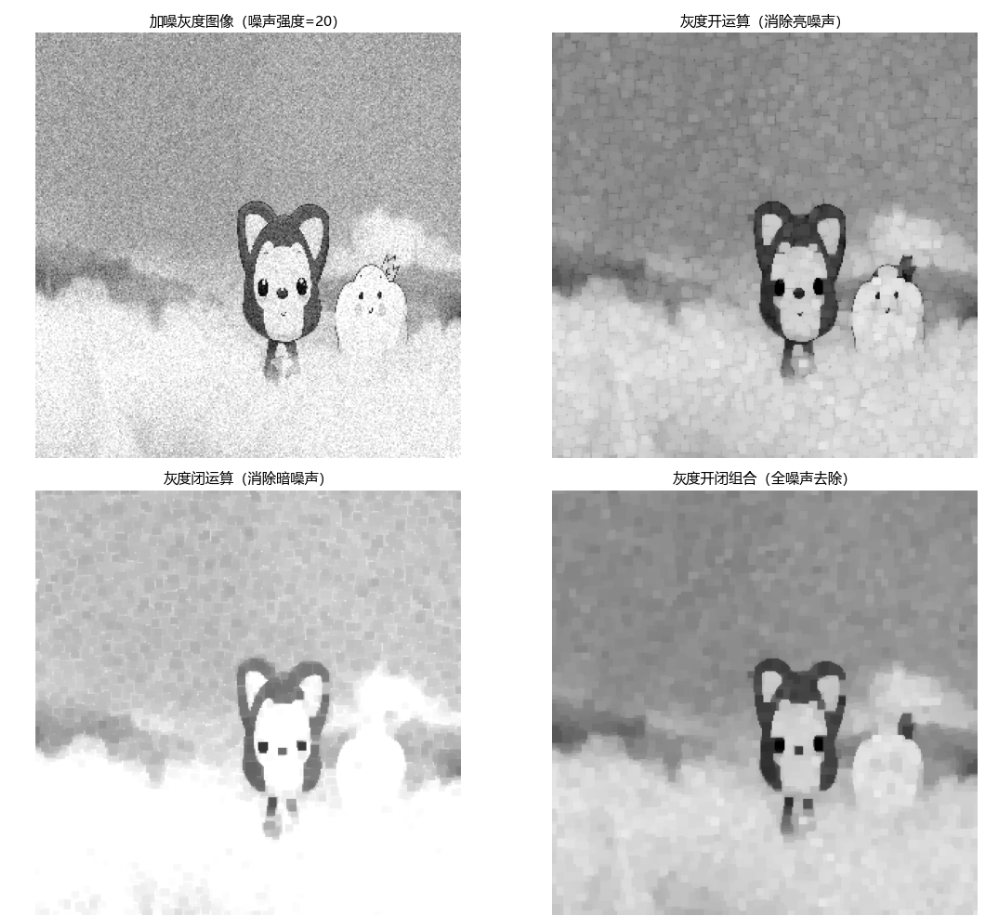

        # 4. 2行2列展示关键结果（核心：加噪图+开运算+闭运算+组合运算）
        images = [
            noisy_gray,  # 第1行1列：加噪灰度图
            gray_opening,  # 第1行2列：开运算去噪
            gray_closing,  # 第2行1列：闭运算去噪
            gray_open_close  # 第2行2列：开闭组合去噪
        ]
        titles = [
            f"加噪灰度图像（噪声强度={noise_strength}）",
            "灰度开运算（消除亮噪声）",
            "灰度闭运算（消除暗噪声）",
            "灰度开闭组合（全噪声去除）"
        ]
        plot_2x2_grid(images, titles)

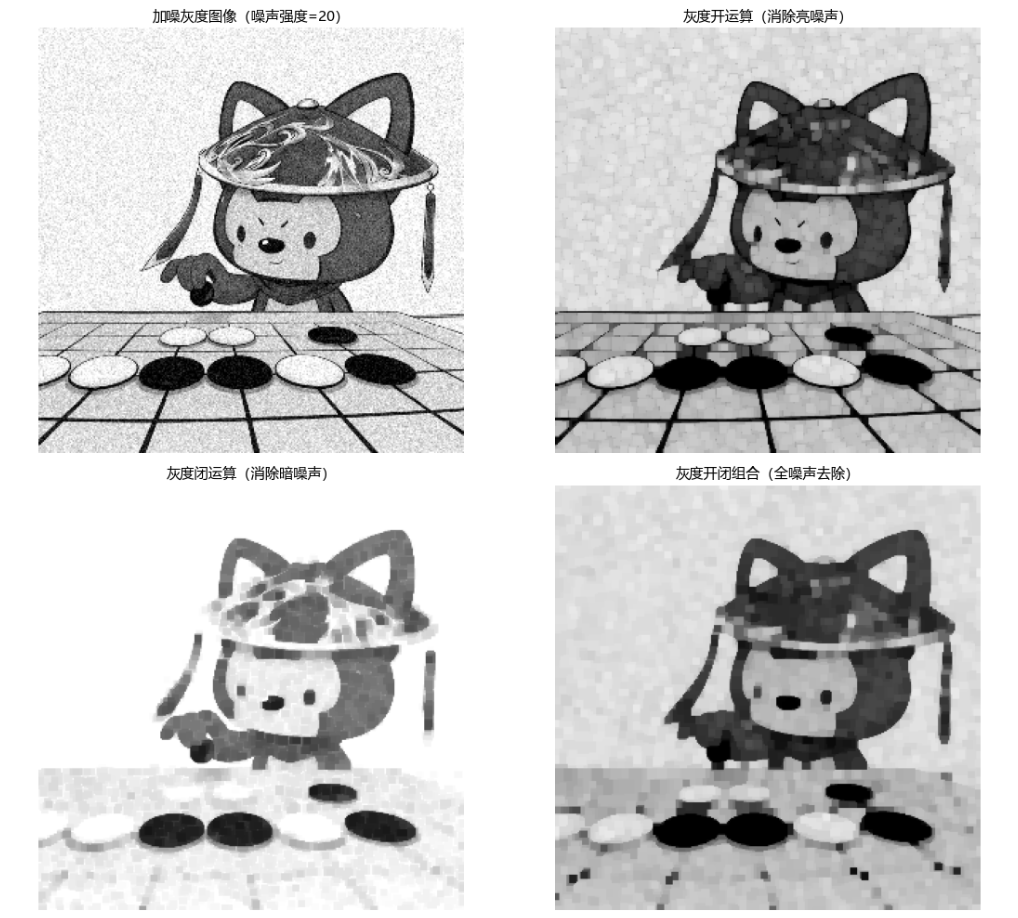

        # 可选：额外展示原始彩色图+原始灰度图（如需对比）
        # plot_2x2_grid(
        #     images=[color_img, original_gray, noisy_gray, gray_open_close],
        #     titles=["原始彩色图像", "原始灰度图像", "加噪灰度图像", "开闭组合去噪结果"]
        # )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：")
        print("  Windows：C:/Users/用户名/Desktop/your_image.jpg")
        print("  相对路径：./your_image.jpg（图像和代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_and_add_noise(img_path, noise_strength=15, resize=(300, 300)):
    """
    读取自定义图像并添加高斯噪声（可选）
    :param img_path: 图像路径
    :param noise_strength: 噪声强度（0则不加噪）
    :param resize: 缩放尺寸
    :return: (原始彩色图RGB, 原始灰度图, 加噪灰度图)
    """
    # 1. 读取彩色图像并转换为RGB
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 转换为灰度图
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)

    # 3. 可选添加高斯噪声（noise_strength=0则不加噪）
    if noise_strength > 0:
        gray_float = gray_img.astype(np.float32)
        noise = np.random.normal(0, noise_strength, gray_float.shape).astype(np.float32)
        noisy_gray = gray_float + noise
        noisy_gray = np.clip(noisy_gray, 0, 255).astype(np.uint8)
    else:
        noisy_gray = gray_img.copy()

    return color_img, gray_img, noisy_gray


def plot_2image_window(images, titles, layout="row"):
    """
    展示2张图像（适配边界提取的对比展示）
    :param layout: row（1行2列）/ col（2行1列）
    """
    if layout == "row":
        # 1行2列（横向布局，适合对比）
        fig, axes = plt.subplots(1, 2, figsize=(12, 10))
    else:
        # 2行1列（纵向布局）
        fig, axes = plt.subplots(2, 1, figsize=(10, 12))
    axes = axes.flatten()

    # 绘制图像（灰度图强制用gray cmap）
    for i, (img, title) in enumerate(zip(images, titles)):
        cmap = 'gray' if len(img.shape) == 2 else None
        axes[i].imshow(img, cmap=cmap, vmin=0, vmax=255)
        axes[i].set_title(title, fontsize=11)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 用户配置 ----------------
    img_path = "../picture/XiaoYan.jpg"  # 替换为自己的图像路径
    noise_strength = 0  # 0=不加噪，>0=加噪（如15）
    kernel_size = 3  # 腐蚀核尺寸（3x3适合提取精细边界）

    try:
        # 1. 读取图像（可选加噪）
        color_img, original_gray, noisy_gray = load_and_add_noise(
            img_path=img_path,
            noise_strength=noise_strength,
            resize=(300, 300)
        )

        # 2. 定义结构元素（3x3矩形核，适合边界提取）
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

        # 3. 灰度腐蚀 + 边界提取（核心逻辑）
        gray_erode = cv2.erode(noisy_gray, kernel)  # 灰度腐蚀
        gray_boundary = cv2.subtract(noisy_gray, gray_erode)  # 原始 - 腐蚀 = 边界

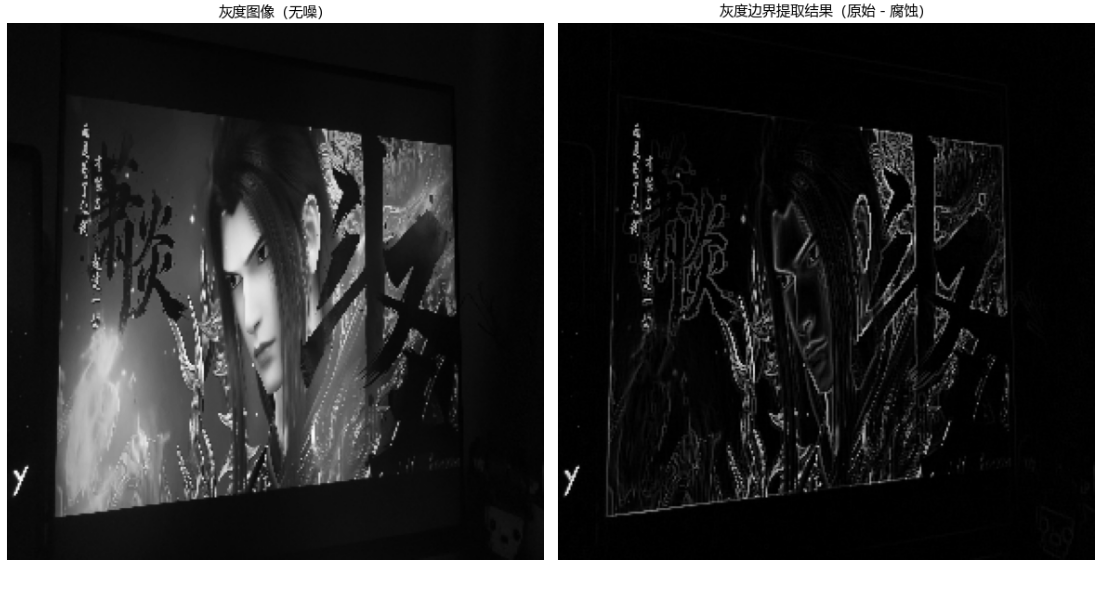

        # 4. 展示结果（1行2列横向对比，更直观）
        # 可选：展示「加噪灰度图 + 边界」 或 「原始灰度图 + 边界」
        images = [noisy_gray, gray_boundary]
        titles = [
            f"灰度图像（{'加噪' if noise_strength > 0 else '无噪'}）",
            "灰度边界提取结果（原始 - 腐蚀）"
        ]
        plot_2image_window(images, titles, layout="row")

        # 可选：额外展示原始彩色图+原始灰度图+边界（3张图）
        # plot_grid_window(
        #     images=[color_img, original_gray, gray_boundary, np.zeros_like(original_gray)],
        #     titles=["原始彩色图像", "原始灰度图像", "灰度边界提取结果", ""],
        #     rows=2, cols=2
        # )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：C:/Users/用户名/Desktop/your_image.jpg 或 ./your_image.jpg")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_and_add_noise(img_path, noise_strength=20, resize=(300, 300)):
    """
    读取自定义图像并添加高斯噪声（顶帽变换适合展示噪声/亮细节提取）
    :param img_path: 图像路径
    :param noise_strength: 高斯噪声强度（0=不加噪）
    :param resize: 缩放尺寸
    :return: (原始彩色图RGB, 原始灰度图, 加噪灰度图)
    """
    # 1. 读取彩色图像并转RGB
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 转灰度图
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)

    # 3. 可选添加高斯噪声（顶帽变换对亮噪声提取效果明显）
    if noise_strength > 0:
        gray_float = gray_img.astype(np.float32)
        noise = np.random.normal(0, noise_strength, gray_float.shape).astype(np.float32)
        noisy_gray = gray_float + noise
        noisy_gray = np.clip(noisy_gray, 0, 255).astype(np.uint8)
    else:
        noisy_gray = gray_img.copy()

    return color_img, gray_img, noisy_gray


def plot_2image_compare(images, titles):
    """1行2列布局对比展示2张灰度图（适配顶帽变换结果）"""
    fig, axes = plt.subplots(1, 2, figsize=(12, 10))
    axes = axes.flatten()

    # 灰度图强制用gray cmap，保证亮度对比准确
    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray', vmin=0, vmax=255)
        axes[i].set_title(title, fontsize=11)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 用户配置 ----------------
    img_path = "../picture/CSGO.jpg"  # 替换为自己的图像路径
    noise_strength = 20  # 建议保留噪声（顶帽变换对亮噪声提取效果显著）
    kernel_size = 5  # 顶帽变换核尺寸（5x5适合提取中等尺度亮细节）

    try:
        # 1. 读取图像（添加噪声，凸显顶帽变换效果）
        color_img, original_gray, noisy_gray = load_and_add_noise(
            img_path=img_path,
            noise_strength=noise_strength,
            resize=(300, 300)
        )

        # 2. 定义结构元素（矩形核，适配顶帽变换）
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

        # 3. 灰度顶帽变换（核心逻辑：原始 - 开运算 = 顶帽，提取亮细节/亮噪声）
        gray_tophat = cv2.morphologyEx(noisy_gray, cv2.MORPH_TOPHAT, kernel)

        # 4. 对比展示：原始灰度图 vs 顶帽变换结果
        images = [noisy_gray, gray_tophat]
        titles = [
            f"原始灰度图像（含高斯噪声，强度={noise_strength}）",
            "灰度顶帽变换结果（提取亮细节/亮噪声）"
        ]
        plot_2image_compare(images, titles)

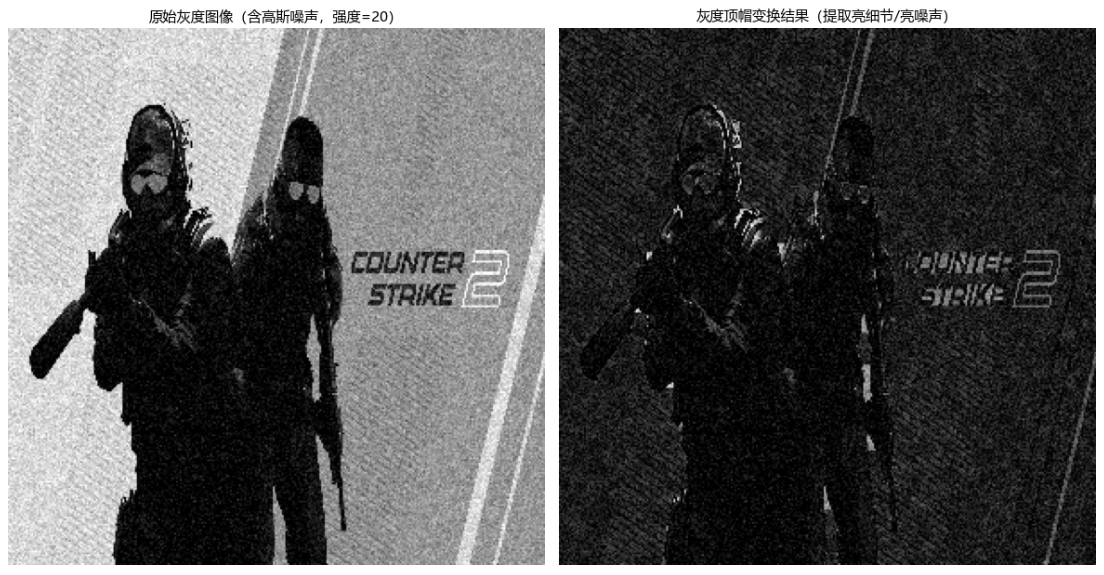

        # 可选拓展：同时展示黑帽变换（提取暗细节/暗噪声）
        # gray_blackhat = cv2.morphologyEx(noisy_gray, cv2.MORPH_BLACKHAT, kernel)
        # plot_2image_compare(
        #     images=[gray_tophat, gray_blackhat],
        #     titles=["顶帽变换（亮细节）", "黑帽变换（暗细节）"]
        # )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：C:/Users/用户名/Desktop/your_image.jpg 或 ./your_image.jpg")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_and_add_noise(img_path, noise_strength=20, resize=(300, 300)):
    """
    读取自定义图像并添加高斯噪声（黑帽变换适合展示暗细节/暗噪声提取）
    :param img_path: 图像路径
    :param noise_strength: 高斯噪声强度（0=不加噪）
    :param resize: 缩放尺寸
    :return: (原始彩色图RGB, 原始灰度图, 加噪灰度图)
    """
    # 1. 读取彩色图像并转换为RGB（适配matplotlib显示）
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径是否正确！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 转换为灰度图
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)

    # 3. 可选添加高斯噪声（黑帽变换对暗噪声提取效果显著）
    if noise_strength > 0:
        gray_float = gray_img.astype(np.float32)
        # 生成高斯噪声（包含暗噪声成分）
        noise = np.random.normal(0, noise_strength, gray_float.shape).astype(np.float32)
        noisy_gray = gray_float + noise
        # 裁剪像素值到0-255范围，避免溢出
        noisy_gray = np.clip(noisy_gray, 0, 255).astype(np.uint8)
    else:
        noisy_gray = gray_img.copy()

    return color_img, gray_img, noisy_gray


def plot_2image_compare(images, titles):
    """1行2列布局对比展示2张灰度图（适配黑帽变换结果）"""
    fig, axes = plt.subplots(1, 2, figsize=(12, 10))
    axes = axes.flatten()

    # 灰度图强制使用gray cmap，保证暗细节对比准确
    for i, (img, title) in enumerate(zip(images, titles)):
        axes[i].imshow(img, cmap='gray', vmin=0, vmax=255)
        axes[i].set_title(title, fontsize=11)
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 用户自定义配置 ----------------
    img_path = "../picture/TianHuoSanXuanBian.jpg"
    noise_strength = 20  # 建议保留噪声（凸显黑帽变换提取暗噪声的效果）
    kernel_size = 5  # 黑帽变换核尺寸（5x5适合提取中等尺度暗细节）

    try:
        # 1. 读取图像（添加噪声，强化黑帽变换展示效果）
        color_img, original_gray, noisy_gray = load_and_add_noise(
            img_path=img_path,
            noise_strength=noise_strength,
            resize=(300, 300)
        )

        # 2. 定义结构元素（矩形核，适配黑帽变换）
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

        # 3. 灰度黑帽变换（核心逻辑：闭运算 - 原始图像 = 黑帽，提取暗细节/暗噪声）
        gray_blackhat = cv2.morphologyEx(noisy_gray, cv2.MORPH_BLACKHAT, kernel)

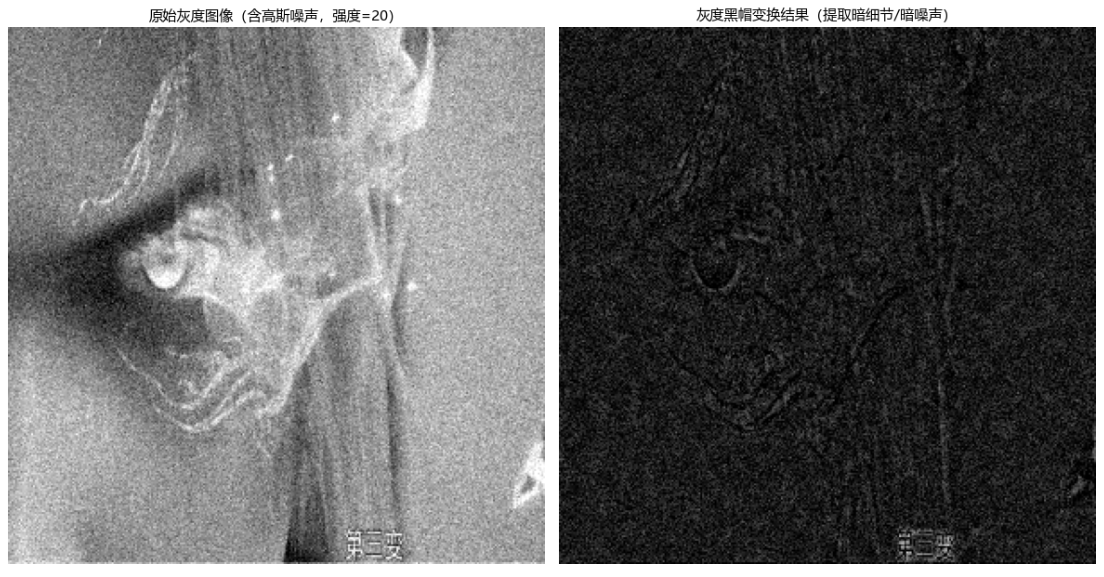

        # 4. 对比展示：原始灰度图 vs 黑帽变换结果
        images = [noisy_gray, gray_blackhat]
        titles = [
            f"原始灰度图像（含高斯噪声，强度={noise_strength}）",
            "灰度黑帽变换结果（提取暗细节/暗噪声）"
        ]
        plot_2image_compare(images, titles)

        # 可选拓展：同时对比顶帽（亮细节）和黑帽（暗细节）
        # gray_tophat = cv2.morphologyEx(noisy_gray, cv2.MORPH_TOPHAT, kernel)
        # plot_2image_compare(
        #     images=[gray_tophat, gray_blackhat],
        #     titles=["顶帽变换（提取亮细节）", "黑帽变换（提取暗细节）"]
        # )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径参考：")
        print("  Windows：C:/Users/用户名/Desktop/your_image.jpg")
        print("  相对路径：./your_image.jpg（图像与代码同文件夹）")
    except Exception as e:
        print(f"运行错误：{e}")

import numpy as np
import cv2
import matplotlib.pyplot as plt

# ===================== 全局配置 =====================
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'


# ===================== 辅助函数 =====================
def load_and_add_noise(img_path, noise_strength=15, resize=(300, 300)):
    """
    读取自定义图像并添加高斯噪声（适配灰度形态学重建）
    :param img_path: 图像路径
    :param noise_strength: 噪声强度（0=不加噪）
    :param resize: 缩放尺寸
    :return: (原始彩色图RGB, 原始灰度图, 加噪灰度图)
    """
    # 1. 读取彩色图像并转RGB
    color_img = cv2.imread(img_path)
    if color_img is None:
        raise FileNotFoundError(f"无法读取图像：{img_path}，请检查路径！")
    color_img = cv2.cvtColor(color_img, cv2.COLOR_BGR2RGB)
    color_img = cv2.resize(color_img, resize)

    # 2. 转灰度图
    gray_img = cv2.cvtColor(color_img, cv2.COLOR_RGB2GRAY)

    # 3. 可选添加高斯噪声
    if noise_strength > 0:
        gray_float = gray_img.astype(np.float32)
        noise = np.random.normal(0, noise_strength, gray_float.shape).astype(np.float32)
        noisy_gray = gray_float + noise
        noisy_gray = np.clip(noisy_gray, 0, 255).astype(np.uint8)
    else:
        noisy_gray = gray_img.copy()

    return color_img, gray_img, noisy_gray


def plot_2x2_grid(images, titles):
    """2行2列布局展示图像（适配3张核心图+1张空图）"""
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))
    axes = axes.flatten()

    # 绘制图像（灰度图强制用gray cmap，保证数值对比准确）
    for i, (img, title) in enumerate(zip(images, titles)):
        if i >= len(axes):
            break
        cmap = 'gray' if len(img.shape) == 2 else None
        vmin, vmax = (0, 255) if len(img.shape) == 2 else (None, None)
        axes[i].imshow(img, cmap=cmap, vmin=vmin, vmax=vmax)
        axes[i].set_title(title, fontsize=10)
        axes[i].axis('off')

    # 隐藏未使用的子图
    for i in range(len(images), len(axes)):
        axes[i].axis('off')

    plt.tight_layout()
    plt.show()


def gray_morph_reconstruction(marker, mask, kernel):
    """
    灰度形态学重建（膨胀型，优化数值稳定性）
    :param marker: 灰度标记图像（初始种子）
    :param mask: 灰度掩膜图像（重建约束）
    :param kernel: 结构元素
    :return: 重建后的灰度图像
    """
    # 转换为float32避免uint8溢出，保证数值计算准确
    prev = np.zeros_like(marker, dtype=np.float32)
    curr = marker.astype(np.float32)
    mask_float = mask.astype(np.float32)

    # 迭代直到收敛（前后两次结果无差异）
    while not np.allclose(curr, prev, atol=1e-3):  # 浮点精度适配，避免uint8相等判断误差
        prev = curr.copy()
        # 灰度膨胀
        curr = cv2.dilate(curr, kernel)
        # 灰度约束：curr = min(curr, mask)（保证不超过掩膜亮度）
        curr = np.minimum(curr, mask_float)

    # 转换回uint8
    return curr.astype(np.uint8)


# ===================== 主程序 =====================
if __name__ == "__main__":
    # ---------------- 用户配置 ----------------
    img_path = "../picture/Java.png"  # 替换为自己的图像路径
    noise_strength = 15  # 0=不加噪，>0=加噪（凸显重建效果）
    kernel_size = 3  # 重建核尺寸（3x3适合精细重建）

    try:
        # 1. 读取图像（可选加噪）
        color_img, original_gray, noisy_gray = load_and_add_noise(
            img_path=img_path,
            noise_strength=noise_strength,
            resize=(300, 300)
        )

        # 2. 定义结构元素
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

        # 3. 生成灰度标记图像（中心高亮矩形种子，适配300x300图像）
        h, w = noisy_gray.shape
        gray_marker = np.zeros_like(noisy_gray)
        center_x, center_y = w // 2, h // 2
        cv2.rectangle(
            gray_marker,
            (center_x - 25, center_y - 25),  # 左上角
            (center_x + 25, center_y + 25),  # 右下角
            255, -1  # 白色高亮种子
        )

        # 4. 定义灰度掩膜（加噪灰度图）
        gray_mask = noisy_gray.copy()

        # 5. 执行灰度形态学重建（膨胀型）
        gray_recon = gray_morph_reconstruction(gray_marker, gray_mask, kernel)

        # 6. 2行2列展示结果（避免单行3列拉伸）

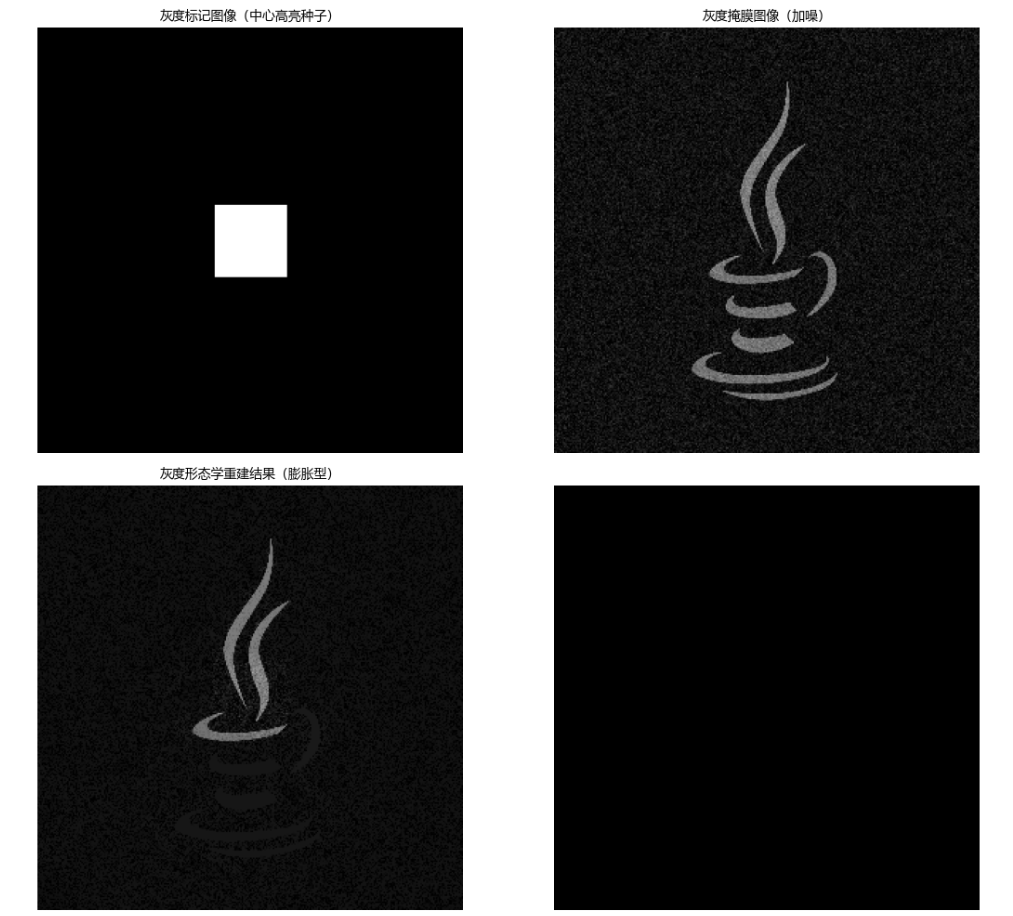

        images = [
            gray_marker,  # 第1行1列：标记图像
            gray_mask,  # 第1行2列：掩膜图像
            gray_recon,  # 第2行1列：重建结果
            np.zeros_like(gray_marker)  # 第2行2列：空图（隐藏）
        ]
        titles = [
            "灰度标记图像（中心高亮种子）",
            f"灰度掩膜图像（{'加噪' if noise_strength > 0 else '无噪'}）",
            "灰度形态学重建结果（膨胀型）",
            ""
        ]
        plot_2x2_grid(images, titles)

        # 可选拓展：展示原始彩色图+重建对比
        # plot_2x2_grid(
        #     images=[color_img, original_gray, gray_mask, gray_recon],
        #     titles=["原始彩色图像", "原始灰度图像", "灰度掩膜", "灰度重建结果"]
        # )

    except FileNotFoundError as e:
        print(f"路径错误：{e}")
        print("示例路径：C:/Users/用户名/Desktop/your_image.jpg 或 ./your_image.jpg")
    except Exception as e:
        print(f"运行错误：{e}")
