人工智能数学基础实验（二）：奇异值分解（SVD）-图像处理

啊阿狸不会拉杆

发布于 2026-01-21 10:47:32

1280

一、实验目的

掌握奇异值分解（SVD）的原理与方法：理解 SVD 如何将矩阵分解为左奇异矩阵、奇异值矩阵和右奇异矩阵，及其数学意义。
理解 SVD 在图像处理中的应用：重点掌握 SVD 在图像压缩和特征提取中的实际应用，通过调整保留的奇异值数量观察图像质量变化。
Python 算法实现能力：学会使用 NumPy 等库实现 SVD 图像处理算法，提升数据处理和可视化能力。

二、实验要求

（一）图像预处理

读取彩色图像并转换为 RGB 矩阵（三维数组）。
分离图像的 R、G、B 三个颜色通道，分别进行处理。

（二）SVD 分解与重建

对每个颜色通道的矩阵进行 SVD 分解，得到左奇异矩阵 U、奇异值向量 S 和右奇异矩阵。
保留前 k 个最大的奇异值，截断其余奇异值及对应矩阵分量。
使用截断后的矩阵重建各颜色通道，并合并为完整图像。

（三）结果分析

对比原始图像与重建图像，分析保留奇异值数量 k 对图像质量的影响。
输出分解矩阵的形状和部分数据（如 R 通道前 5×5 矩阵），验证算法正确性。

三、实验原理

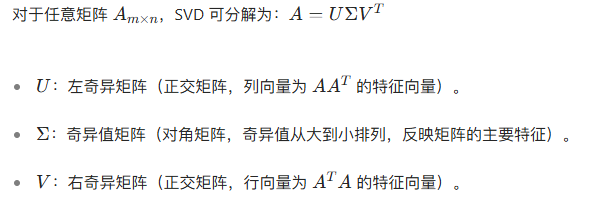

（一）奇异值分解（SVD）基础

（二）图像压缩原理

奇异值的大小对应图像特征的重要性：保留前 k 个最大奇异值可近似保留图像的主要信息，舍去较小奇异值实现压缩。
压缩比公式：保留比例 = k/原始奇异值数量，数值越小压缩率越高，但图像细节损失越多。

四、实验步骤

（一）环境与库准备


import numpy as np
from PIL import Image
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']  # 支持中文显示

（二）核心代码流程

读取图像并转换为矩阵


original_image = Image.open("灰度图片3.jpg").convert('RGB')
img_array = np.array(original_image)  # 形状为 (高度, 宽度, 3)

分离 RGB 通道


channels = []
for i in range(3):
    channel = img_array[:, :, i].astype(np.float64)  # 转为浮点型方便计算
    channels.append(channel)

对每个通道进行 SVD 分解与重建


reconstructed_channels = []
for channel in channels:
    U, S, Vt = np.linalg.svd(channel, full_matrices=False)  # 分解
    k = 10  # 保留前k个奇异值
    S_k = np.diag(S[:k])
    U_k = U[:, :k]
    Vt_k = Vt[:k, :]
    reconstructed = U_k @ S_k @ Vt_k  # 矩阵相乘重建
    reconstructed = np.clip(reconstructed, 0, 255)  # 像素值限制在[0, 255]
    reconstructed_channels.append(reconstructed.astype(np.uint8))

合并通道并可视化对比


merged = np.stack(reconstructed_channels, axis=2)
reconstructed_image = Image.fromarray(merged)

plt.figure(figsize=(10, 5))
plt.subplot(1, 2, 1), plt.imshow(original_image), plt.title("原始图像")
plt.subplot(1, 2, 2), plt.imshow(reconstructed_image), plt.title(f"重建图像(k={k})")
plt.show()

（三）参数与数据输出

打印矩阵形状（如原始图像尺寸、分解矩阵维度）。
输出 R 通道前 5×5 的 U、S、\(V^T\) 矩阵数据，验证分解结果。

完整源代码:

import numpy as np
from PIL import Image
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ['SimHei']

def svd_image_processing(image_path, k):
    """
    使用奇异值分解（SVD）进行图像处理
    参数：
        image_path: 输入图片路径
        k: 保留的奇异值数量（k越大保留信息越多）
    """
    # 读取图像并转换为RGB矩阵
    original_image = Image.open(image_path).convert('RGB')
    # 三维数组（高度，宽度，通道）
    img_array = np.array(original_image)

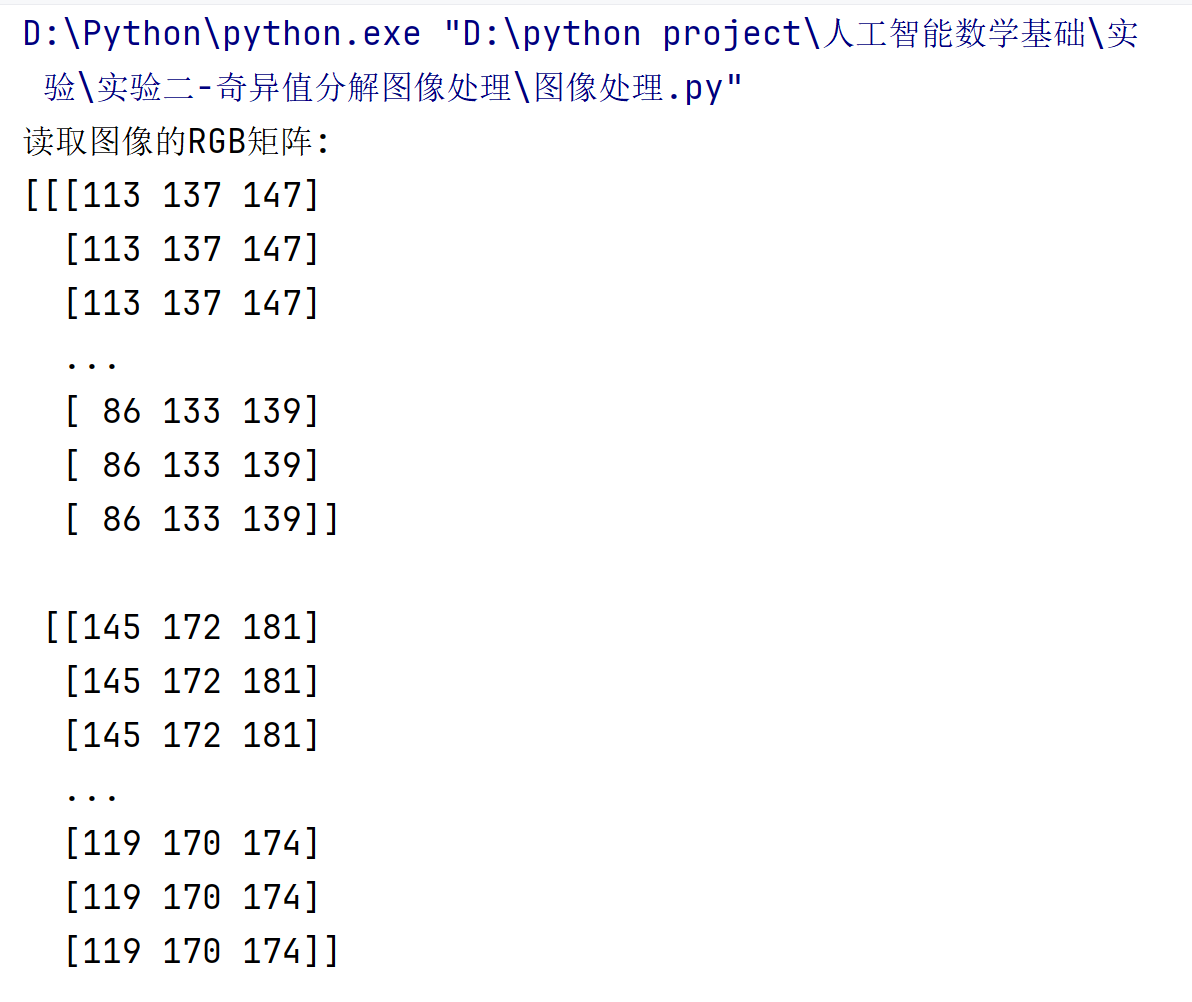

    print("读取图像的RGB矩阵:")
    print(img_array)

    # 分离RGB三个通道
    channels = []
    for i in range(3):
        # 转换为浮点数便于计算
        channel = img_array[:, :, i].astype(np.float64)
        channels.append(channel)

    # 对每个通道进行SVD分解和重建
    reconstructed_channels = []
    U_list, S_list, Vt_list = [], [], []

    for channel in channels:
        # 执行奇异值分解
        U, S, Vt = np.linalg.svd(channel, full_matrices=False)

        # 存储分解结果
        U_list.append(U)
        S_list.append(S)
        Vt_list.append(Vt)

        # 保留前k个奇异值
        # 转换为对角矩阵
        S_k = np.diag(S[:k])
        # 取前k列
        U_k = U[:, :k]
        # 取前k行
        Vt_k = Vt[:k, :]

        # 重建当前通道
        reconstructed = U_k @ S_k @ Vt_k
        # 确保像素值在合理范围
        reconstructed = np.clip(reconstructed, 0, 255)
        reconstructed_channels.append(reconstructed)

    # 合并通道并转换为图像
    merged = np.stack(reconstructed_channels, axis=2).astype(np.uint8)
    reconstructed_image = Image.fromarray(merged)

    # 打印矩阵信息
    print("=== 分解矩阵信息 ===")
    print(f"原始图像形状：{img_array.shape}")
    print(f"左奇异矩阵U形状（R通道）：{U_list[0].shape}")
    print(f"奇异值矩阵S长度（R通道）：{len(S_list[0])}")
    print(f"右奇异矩阵Vt形状（R通道）：{Vt_list[0].shape}")

    # 显示部分矩阵数据（R通道）
    print("\n=== 矩阵示例（R通道前5x5） ===")
    print("左奇异矩阵U前5行5列：\n", U_list[0][:5, :5].round(2))
    print("\n奇异值前5个：\n", S_list[0][:5].round(2))
    print("\n右奇异矩阵Vt前5行5列：\n", Vt_list[0][:5, :5].round(2))

    # 显示对比图像
    plt.figure(figsize=(10, 10))

    plt.subplot(1, 2, 1)
    plt.imshow(original_image)
    plt.title(f'原始图像\n尺寸：{img_array.shape}')

    plt.subplot(1, 2, 2)
    plt.imshow(reconstructed_image)
    plt.title(f'重建图像(k={k})\n保留比例：{k / len(S_list[0]):.2%}')

    plt.tight_layout()
    plt.show()

    return reconstructed_image


# 使用示例
if __name__ == "__main__":
    # 图片路径
    input_image = "灰度图片3.jpg"
    # 保留的奇异值数量（可自行调整）
    k_value = 10
    # 执行处理并显示结果
    result = svd_image_processing(input_image, k_value)

import matplotlib.pyplot as plt
import matplotlib.image as mpimg
import numpy as np

def convert_with_matplotlib(input_path, output_path):
    img = mpimg.imread(input_path)
    grayscale = np.dot(img[..., :3], [0.299, 0.587, 0.114])
    plt.imsave(output_path, grayscale, cmap='gray')
convert_with_matplotlib("演示图片5.jpg","灰度图片3.jpg")

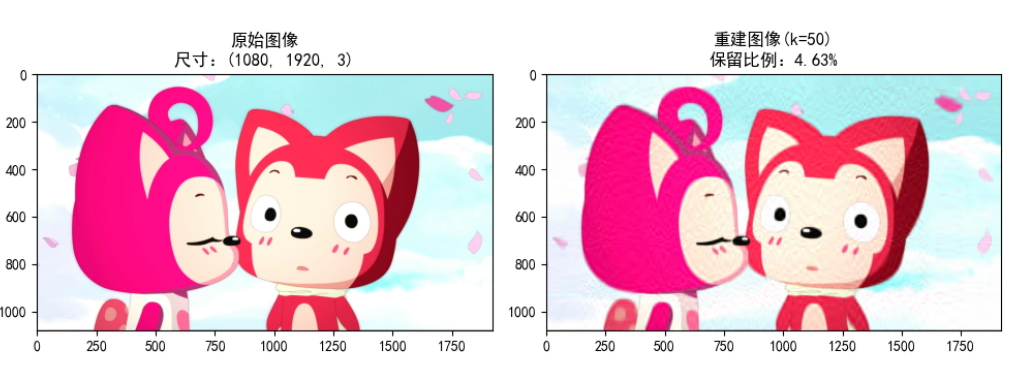

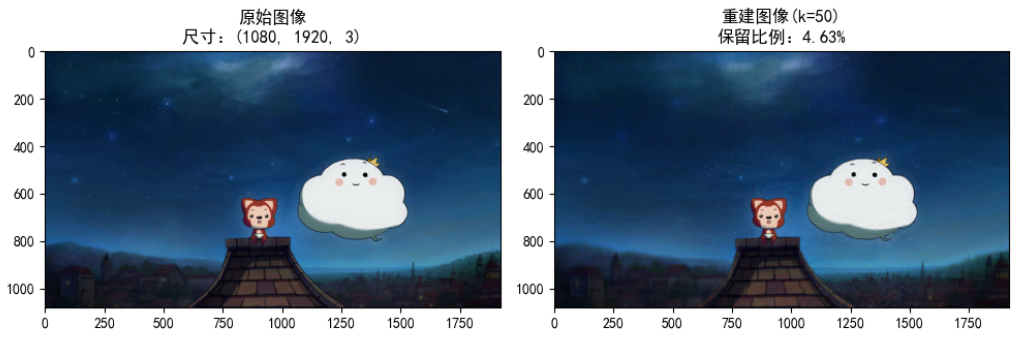

五、实验结果

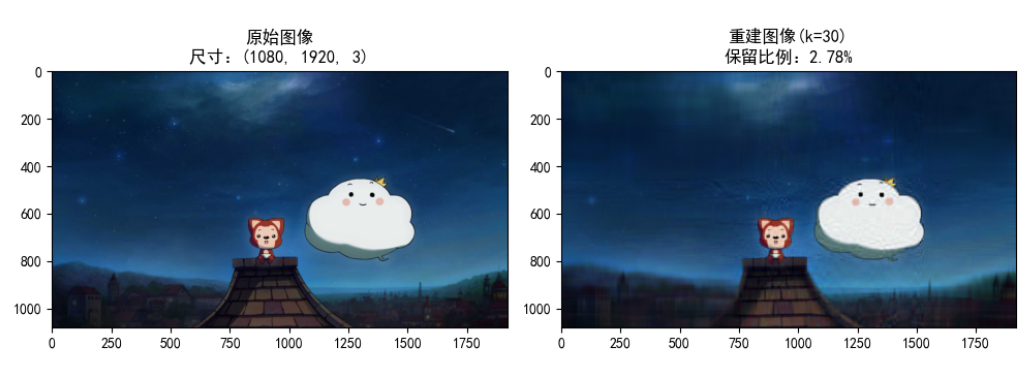

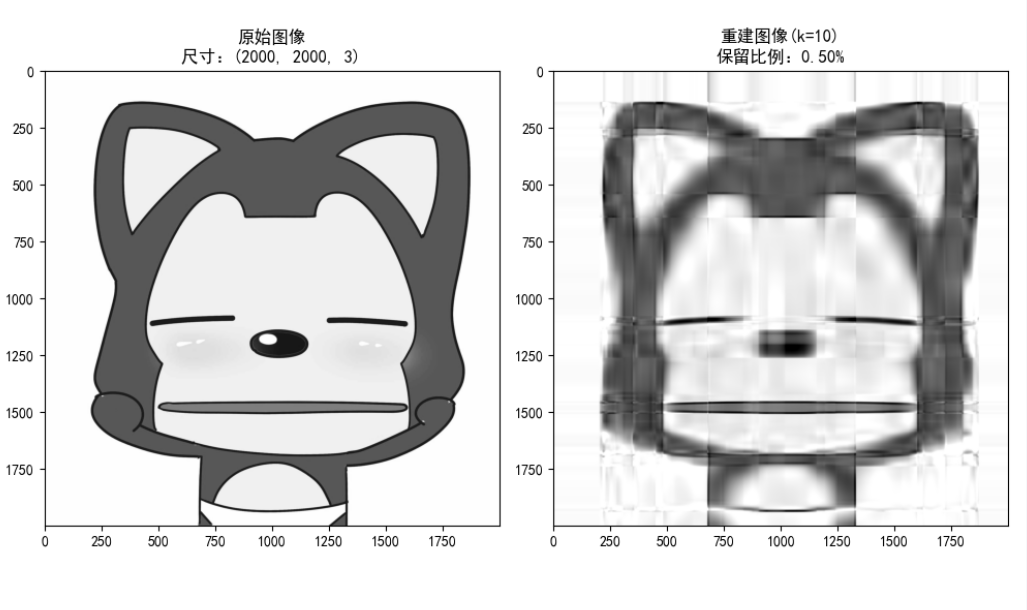

（一）图像对比分析

保留奇异值 k	保留比例	重建图像效果

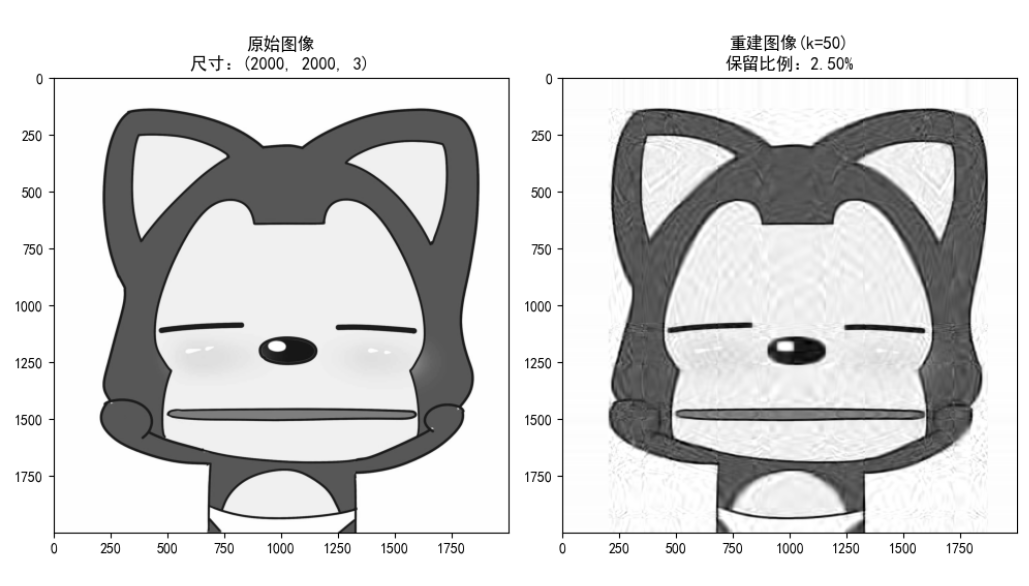

(k=50)	2.50%	接近原始图像，细节清晰

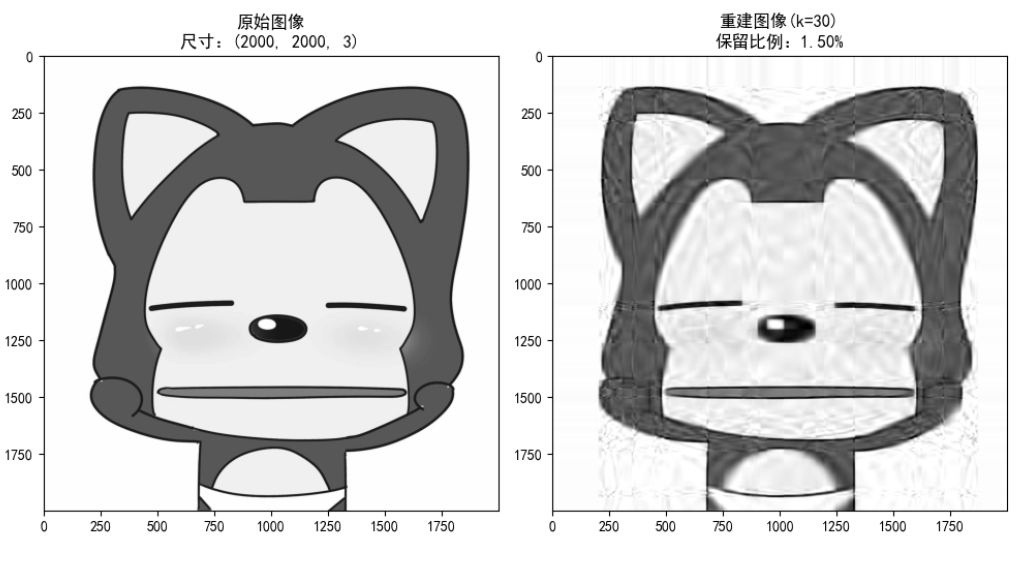

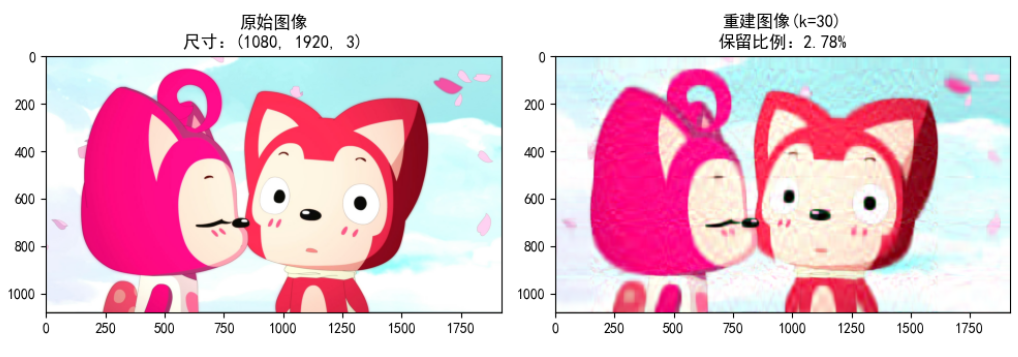

(k=30)	1.50%	轻微模糊，主要轮廓保留

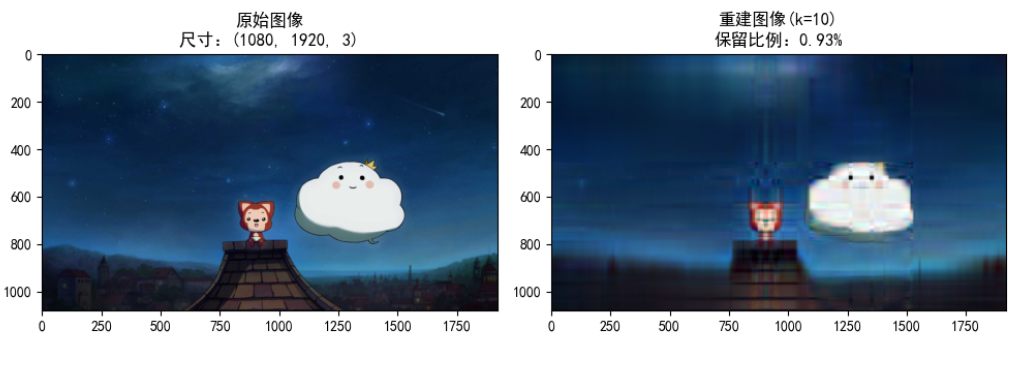

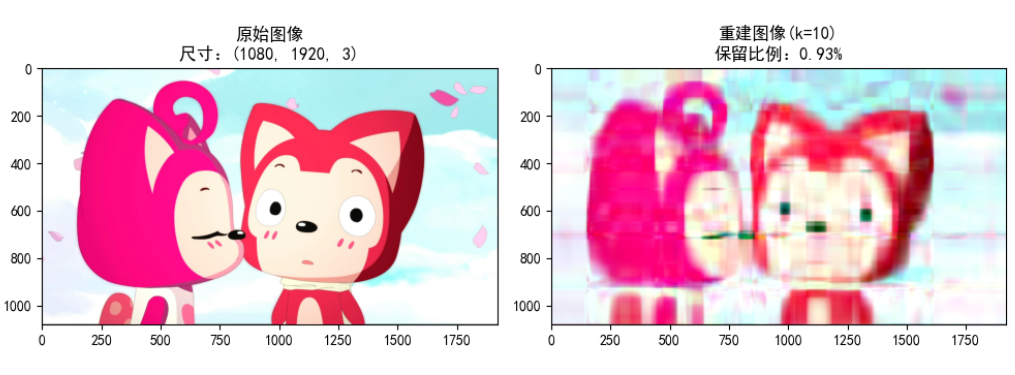

(k=10)	0.50%	明显模糊，细节丢失

结论：

k 越大，重建图像越接近原始图像，验证了 “奇异值越大代表信息越重要” 的原理。
通过调整 k 可在图像质量与压缩率之间权衡，适用于不同存储和传输场景。

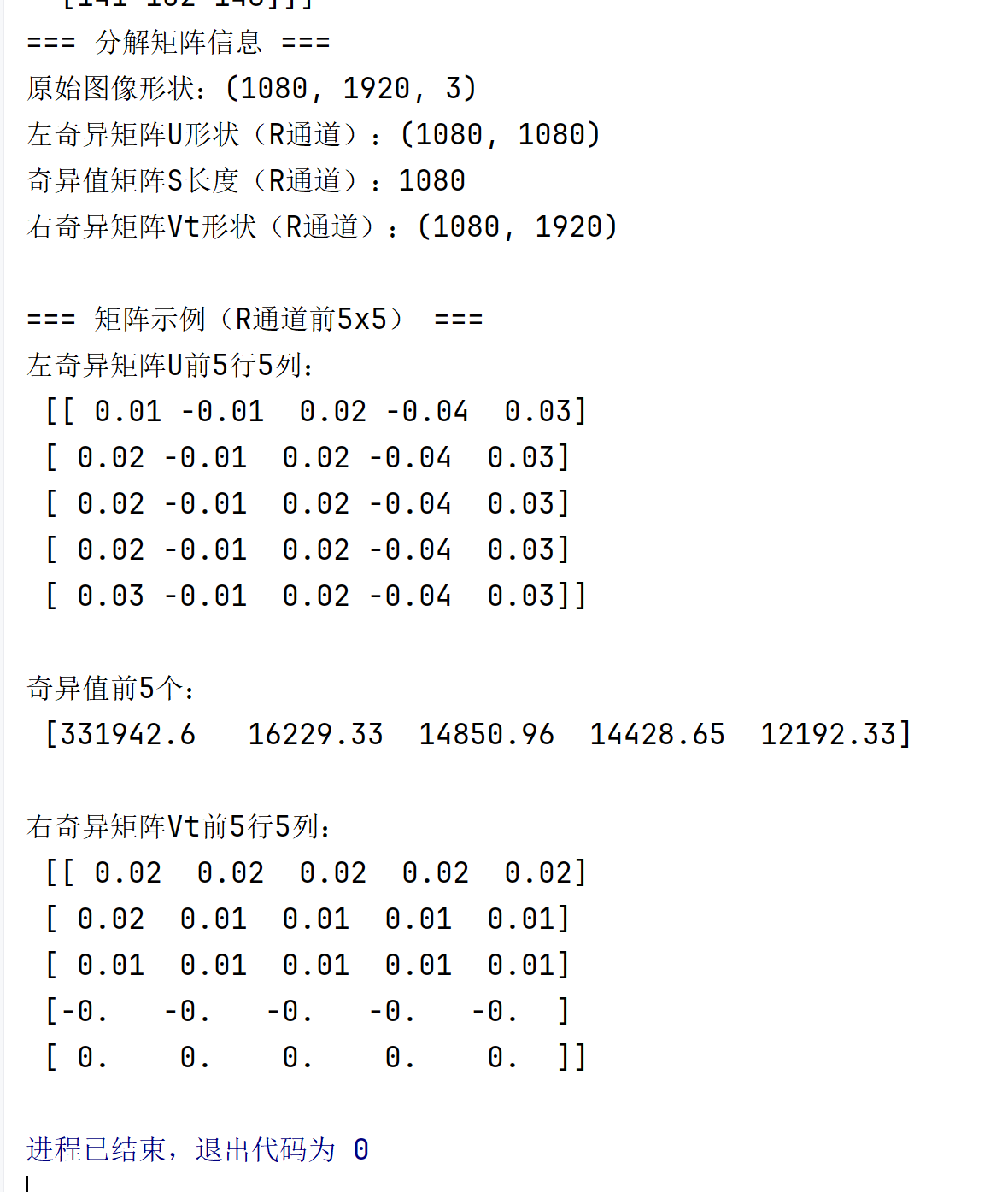

（二）矩阵分解结果示例（R 通道）

=== 分解矩阵信息 ===
原始图像形状: (1080, 1920, 3)
左奇异矩阵U形状: (1080, 1080)
奇异值矩阵S长度: 1080
右奇异矩阵Vt形状: (1080, 1920)

=== 矩阵示例（R通道前5×5） ===
左奇异矩阵U前5行5列:
[[0.01 -0.01 0.02 -0.04 0.03]
 [0.02 -0.01 0.02 -0.04 0.03]
 [0.02 -0.01 0.02 -0.04 0.03]
 [0.02 -0.01 0.02 -0.04 0.03]
 [0.03 -0.01 0.02 -0.04 0.03]]

奇异值前5个:
[331942.60, 16229.33, 14850.96, 14428.65, 12192.33]
