HCI_Read_Local_Supported_Commands命令是蓝牙协议栈中用于查询本地控制器支持的HCI命令列表的一个关键命令。通过此命令，Host设备可以了解控制器的功能集，从而确定可以使用的HCI命令范围。

一、命令功能

HCI_Read_Local_Supported_Commands命用于读取本地控制器支持的HCI（Host Controller Interface，主机控制器接口）命令列表。它返回的是Supported_Commands配置参数，该参数详细列出了控制器所支持的各种HCI命令。该参数是一个位域（bit-field），其中每个位都代表一个特定的HCI命令是否受支持。如果某一位被设置为1，则表示相应的HCI命令受支持；如果为0，则表示不支持。

通过这种方式，主机可以了解控制器的功能和能力，从而进行更有效的设备配置和兼容性检查。例如，如果主机知道控制器支持某个特定的HCI命令，那么它就可以使用该命令来执行相应的任务，而无需担心控制器不支持该命令而导致的错误或失败。

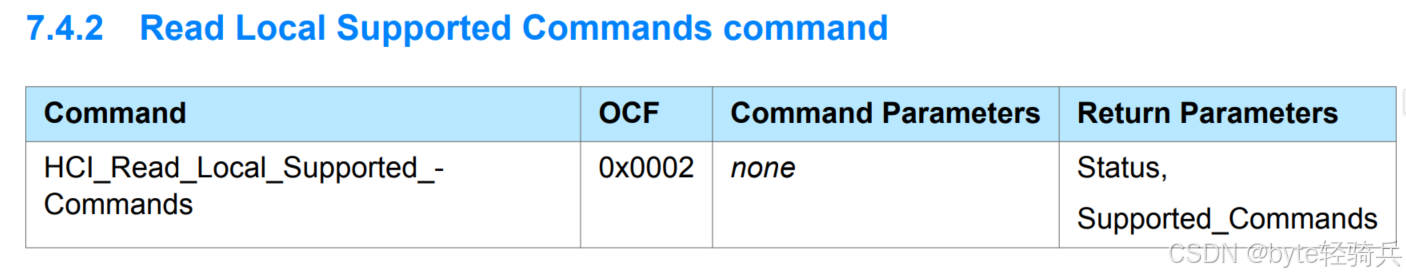

二、命令格式

HCI_Read_Local_Supported_Commands命令遵循HCI命令包的标准结构。

2.1. 命令包结构

HCI命令包通常由以下几个部分组成：

Packet Type：用于标识数据包类型。对于HCI命令包，其值通常为0x01。
Opcode：操作码，用于标识具体的HCI命令。命令的操作码由OGF（Opcode Group Field，操作码组字段）和OCF（Opcode Command Field，操作码命令字段）组成。对于HCI_Read_Local_Supported_Commands命令，OGF为0x04（表示信息参数命令组），OCF为0x0002（表示读取本地支持的命令）。
Parameter Total Length：参数总长度，表示命令中参数部分的字节数。对于HCI_Read_Local_Supported_Commands命令，由于其通常不包含任何参数，因此参数总长度通常为0。
Parameter：参数部分，用于传递命令所需的额外信息。对于此命令，由于不包含参数，因此该部分为空。

2.2. 响应格式

当HCI_Read_Local_Supported_Commands命令成功执行时，蓝牙控制器会返回一个HCI Command Complete事件作为响应。

该响应的格式通常遵循HCI事件包的标准结构，并包含特定于该响应的信息。响应中通常包含以下字段：

Status：状态码，用于表示命令执行的状态。如果值为0x00，则表示命令成功执行；其他值则表示命令执行过程中发生了错误。
Return Parameters：返回参数，包含命令执行的结果或状态信息。对于此命令，返回参数通常是一个位域（bit-field），其中每个位都代表一个特定的HCI命令是否受支持。如果某一位被设置为1，则表示相应的HCI命令受支持；如果为0，则表示不支持。

三、返回参数说明

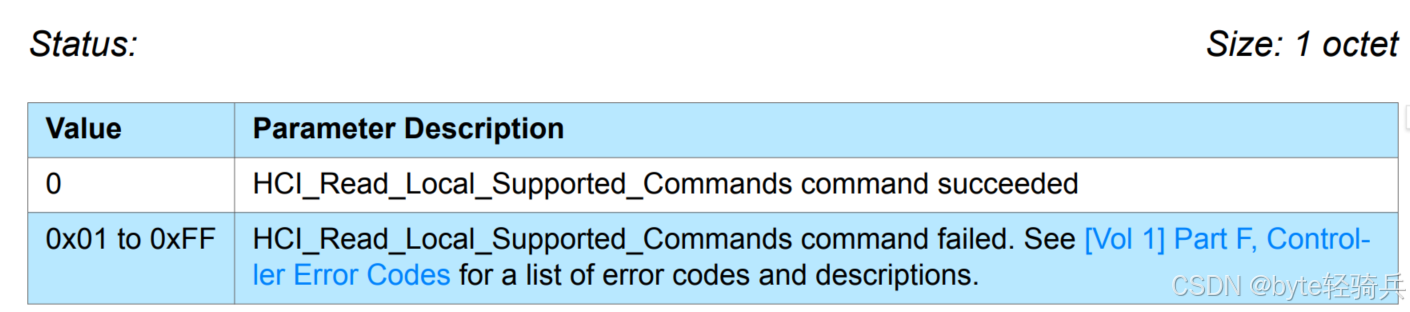

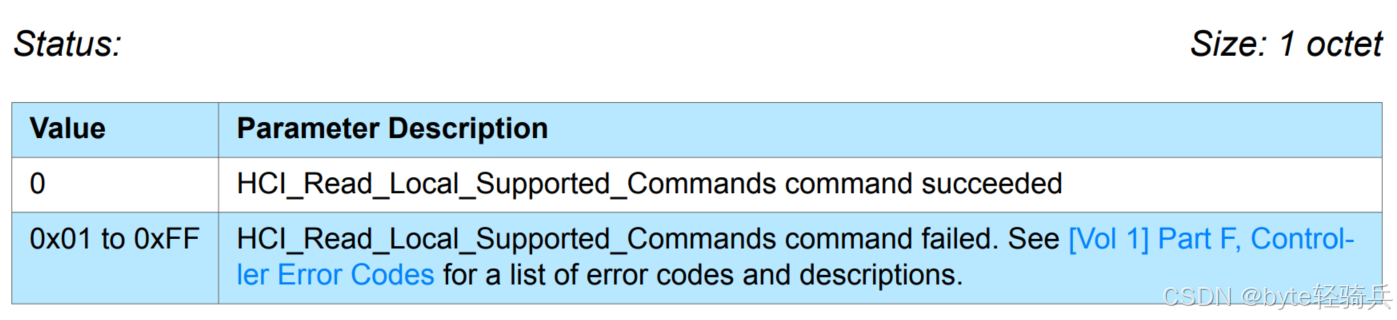

3.1. Status

Status（状态码）是一个关键的返回参数，用于告知主机（Host）命令的执行结果。通过解析HCI_Command_Complete事件中的返回参数，主机可以了解命令的执行结果，并据此进行后续操作或错误处理。

0x00：表示HCI_Read_Local_Supported_Commands命令成功执行。
其他值：表示不同类型的错误，如参数无效、命令不允许、资源不足等。具体的错误代码和含义可以参考蓝牙核心规范中的相关描述。蓝牙Controller错误代码全面概览-CSDN博客

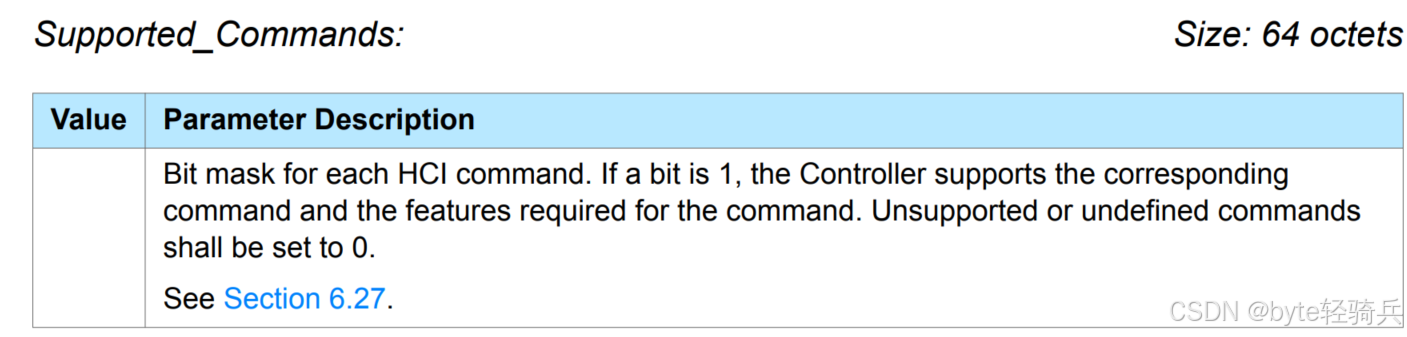

3.2. Supported_Commands

当主机发送一个查询控制器支持命令HCI_Read_Local_Supported_Commands时，控制器会返回一个包含Supported_Commands位域的HCI_Command_Complete事件作为响应。主机可以解析这个事件，通过检查Supported_Commands位域中的每一位来了解控制器支持哪些HCI命令。

“Supported_Commands”配置参数用于列出本地控制器支持的HCI（Host Controller Interface，主机控制器接口）命令。这是一个非常重要的参数，可以帮助主机了解控制器的功能和能力，从而进行更有效的设备配置和兼容性检查。

格式：Supported_Commands是一个64字节（即512位）的位域（bit-field）。这意味着它可以表示512个不同的HCI命令是否被支持。
内容：在这个位域中，每一位都代表一个特定的HCI命令。如果某一位被设置为1，则表示控制器支持对应的HCI命令；如果为0，则表示不支持。

需要注意的是，有些HCI命令可能是可选的，而不是每个蓝牙设备都必须支持的。因此，即使某个命令在位掩码中对应的位是0，也不一定意味着设备存在缺陷或不符合标准。相反，这只是表示该设备没有实现或支持该命令。

位掩码的具体格式和长度通常是由蓝牙核心规范定义的，并且可能会随着蓝牙版本的更新而有所变化。在处理这个位掩码时，需要参考相应版本的蓝牙核心规范。

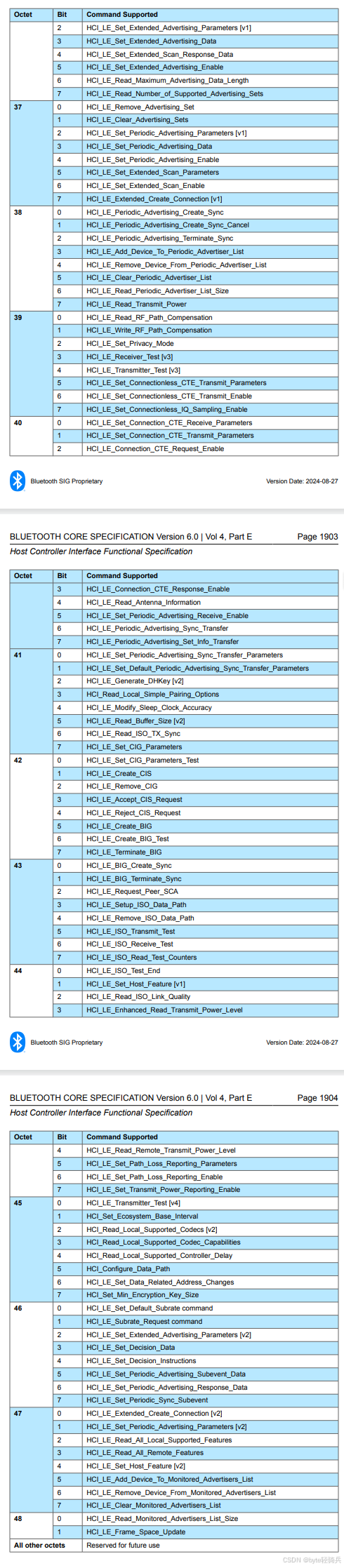

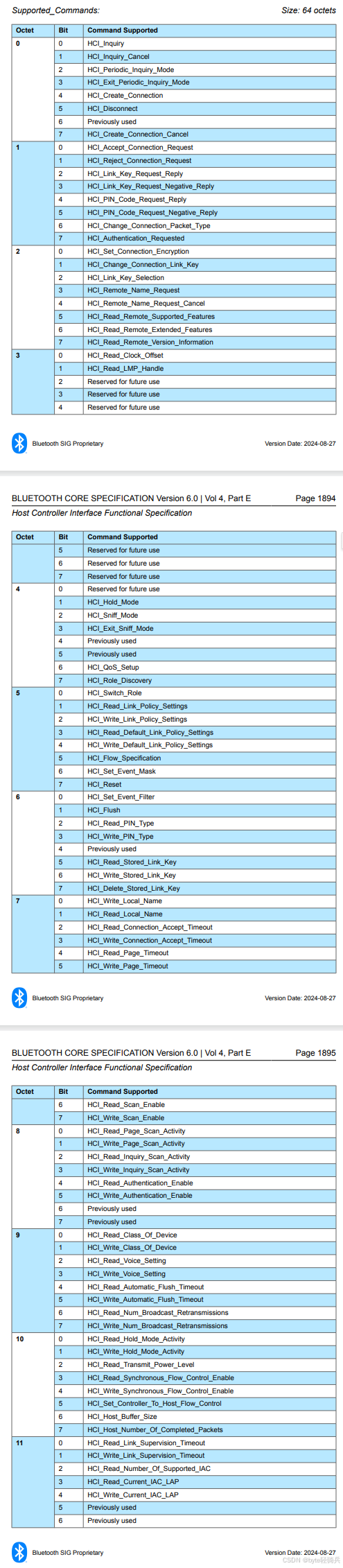

下面是Core V6.0 Supported_Commands上给出的表格：

四、命令的执行流程

以下是HCI_Read_Local_Supported_Commands命令的执行流程。

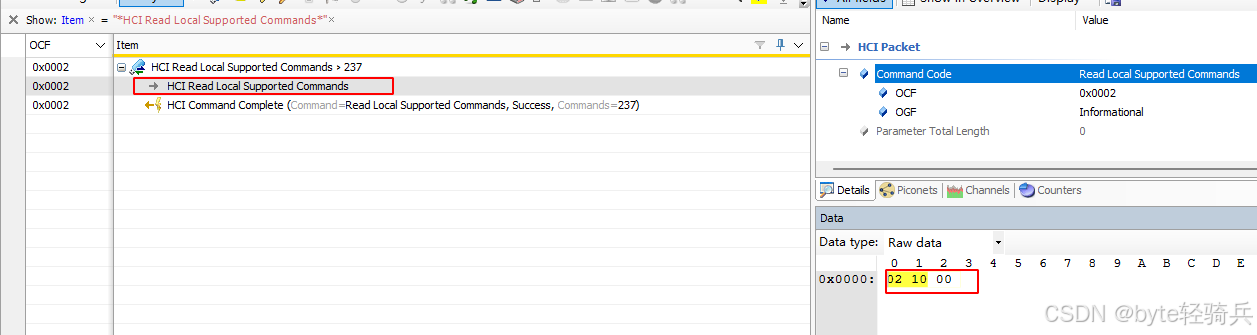

4.1. 命令发送

主机准备：主机（Host）需要准备发送HCI_Read_Local_Supported_Commands命令给控制器（Controller）。
构建命令包：主机按照HCI命令包的标准结构构建命令包。通常包括操作码（Opcode）、参数总长度（Parameter Total Length）以及参数（Parameter，如果有的话）。对于HCI_Read_Local_Supported_Commands命令，它通常不包含任何参数，因此参数总长度为0。
发送命令：主机通过HCI接口将构建好的命令包发送给控制器。

4.2. 命令处理

控制器接收：控制器接收来自主机的HCI_Read_Local_Supported_Commands命令包。
解析命令：控制器解析命令包，提取出操作码，并识别出这是一个查询本地支持命令集的请求。
查询支持命令集：控制器查询其内部支持的HCI命令集，并准备将这些信息以位域（bit-field）的形式返回给主机。

4.3. 响应发送

构建响应包：控制器按照HCI事件包的标准结构构建响应包。通常包括事件类型（Event Type）、参数总长度（Parameter Total Length）以及返回参数（Return Parameters）。
填充返回参数：控制器在返回参数中填充支持的HCI命令集信息。这是一个64字节（或更长，取决于蓝牙版本和控制器实现）的位域，每一位代表一个特定的HCI命令是否被支持。
发送响应：控制器通过HCI接口将构建好的响应包发送给主机。

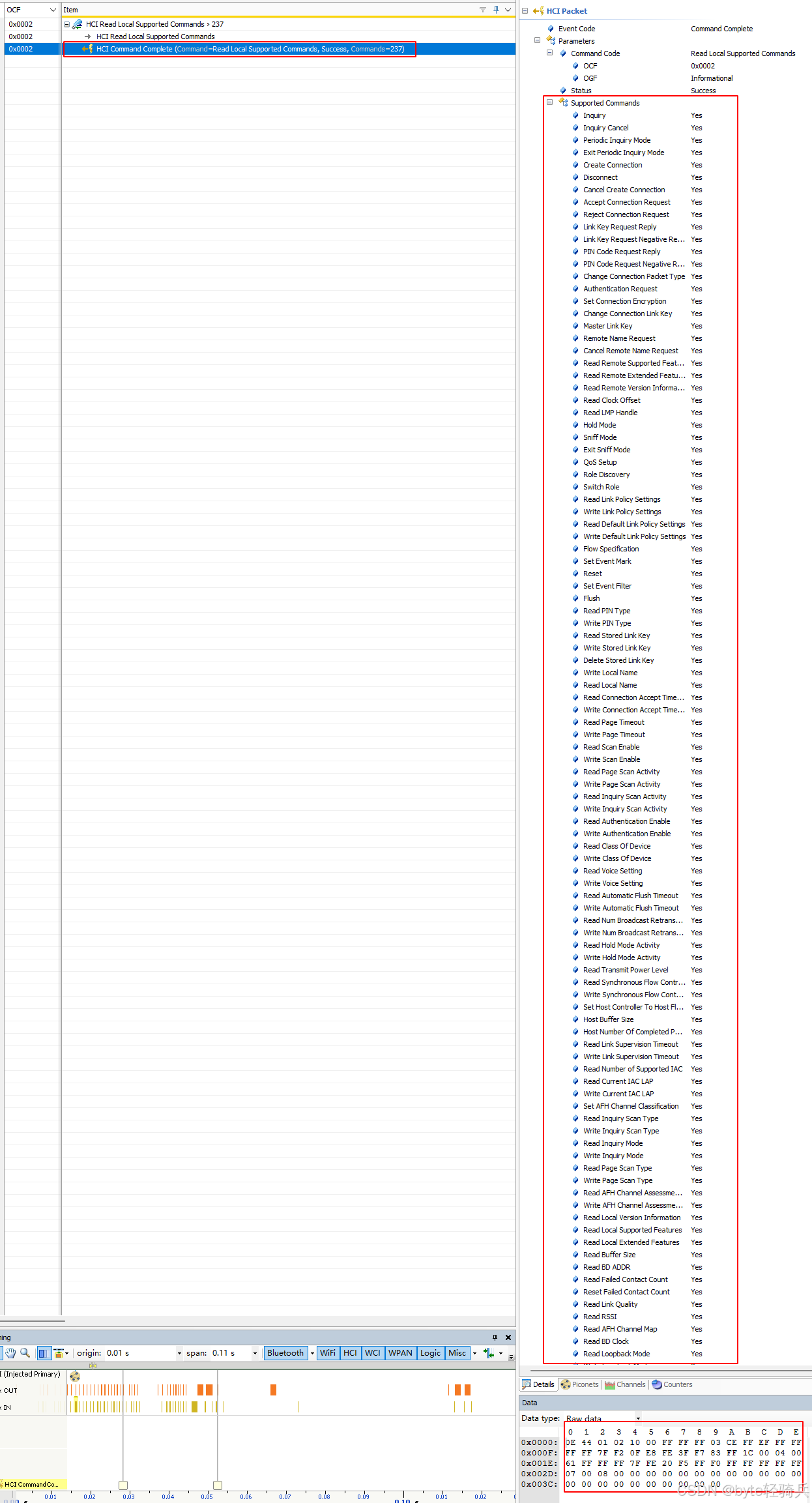

4.4. 主机处理响应

接收响应：主机接收来自控制器的HCI_Command_Complete事件包，该事件包包含了控制器支持的HCI命令集信息。
解析响应：主机解析响应包，提取出返回参数，并解析出控制器支持的HCI命令集信息。
后续处理：主机根据控制器支持的HCI命令集信息，进行后续的设备配置、兼容性检查等操作。

4.5. 错误处理

如果在命令执行过程中发生错误（如命令不被支持、控制器故障等），控制器将返回一个包含错误码的HCI_Command_Status事件包给主机。主机需要解析该事件包，并根据错误码进行相应的错误处理。

4.6 示例代码

以下是一个简化的代码示例，用于展示HCI_Read_Local_Supported_Commands命令的发送和响应处理流程。请注意，这只是一个非常基础的示例，并没有包含完整的蓝牙协议栈实现或错误处理细节。在实际应用中，需要使用完整的蓝牙协议栈库（如BlueZ、Bluedroid等）来发送HCI命令和处理响应。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include <string.h>

// 假设这些宏和类型定义来自蓝牙协议栈库
#define HCI_COMMAND_PKT 0x01
#define HCI_EVENT_PKT 0x04
#define HCI_READ_LOCAL_SUPPORTED_COMMANDS 0x0010
#define HCI_COMMAND_COMPLETE_EVT 0x0E

typedef struct {
    uint8_t pkt_type;
    uint16_t opcode;
    uint8_t plen;
    // 对于HCI_READ_LOCAL_SUPPORTED_COMMANDS，这里不需要参数
} hci_command_packet;

typedef struct {
    uint8_t evt;
    uint8_t plen;
    uint16_t opcode;
    // 对于HCI_COMMAND_COMPLETE，后面跟着的是返回参数
} hci_event_packet;

// 假设这些函数来自蓝牙协议栈库，用于发送HCI命令和接收HCI事件
bool hci_send_command(const hci_command_packet *cmd);
bool hci_receive_event(hci_event_packet *evt, uint8_t *data, uint16_t max_len);

// 处理HCI_Command_Complete事件的回调函数
void handle_command_complete(const uint8_t *data, uint16_t len) {
    if (len < 64) { // 64字节是支持的命令集的最低要求
        fprintf(stderr, "Received incomplete supported commands data\n");
        return;
    }

    // data数组的前64字节（或更长）包含了支持的命令集信息
    uint8_t *supported_commands = (uint8_t *)data;

    // 在这里，可以遍历supported_commands数组，检查每个位是否设置
    // 例如，检查某个特定命令是否被支持
    // if (supported_commands[command_index / 8] & (1 << (command_index % 8))) {
    //     // 命令被支持
    // }

    // 输出支持的命令集（仅为示例，实际中可能不需要这样做）
    for (int i = 0; i < 64; i++) {
        printf("%02X ", supported_commands[i]);
        if ((i + 1) % 16 == 0) printf("\n"); // 每行打印16个字节
    }
    printf("\n");
}

int main() {
    // 准备HCI_Read_Local_Supported_Commands命令
    hci_command_packet cmd = {
        .pkt_type = HCI_COMMAND_PKT,
        .opcode = HCI_READ_LOCAL_SUPPORTED_COMMANDS,
        .plen = 0 // 没有参数
    };

    // 发送命令
    if (!hci_send_command(&cmd)) {
        fprintf(stderr, "Failed to send HCI_Read_Local_Supported_Commands\n");
        return 1;
    }

    // 准备接收响应
    hci_event_packet evt;
    uint8_t data[256]; // 假设数据缓冲区足够大以容纳响应

    // 等待并接收HCI_Command_Complete事件
    while (true) {
        if (hci_receive_event(&evt, data, sizeof(data))) {
            if (evt.evt == HCI_COMMAND_COMPLETE_EVT && evt.opcode == HCI_READ_LOCAL_SUPPORTED_COMMANDS) {
                handle_command_complete(data + 3, evt.plen - 3); // 跳过事件头（evt, plen, opcode）
                break; // 处理完响应后退出循环
            }
        } else {
            // 错误处理（例如超时、接收失败等）
            fprintf(stderr, "Failed to receive HCI event\n");
            return 1;
        }
    }

    return 0;
}

重要说明：

hci_send_command 和 hci_receive_event 函数是假设存在的，需要使用选择的蓝牙协议栈库提供的实际函数来发送HCI命令和接收HCI事件。
在实际应用中，需要处理更多的错误情况，比如命令发送失败、接收到的响应不是预期的HCI_Command_Complete事件、响应数据不完整等。
handle_command_complete 函数中的处理逻辑是示例性的，需要根据应用需求来实现具体的处理逻辑。
在这个示例中，我们假设数据缓冲区足够大以容纳响应。在实际应用中，需要确保缓冲区的大小足够，或者实现一种机制来处理分片的响应数据。
这个示例没有包含任何与特定蓝牙控制器或硬件相关的代码，具体取决于所使用的硬件和蓝牙协议栈库。

五、应用场景

HCI_Read_Local_Supported_Commands命令在蓝牙技术的应用场景中扮演着重要角色，是蓝牙软件开发、设备调试以及功能验证过程中不可或缺的一环。以下是该命令的具体应用场景。

5.1. 蓝牙设备开发与调试

功能验证：在蓝牙设备的开发阶段，开发者需要使用HCI_Read_Local_Supported_Commands命令来验证设备是否支持特定的HCI命令。这有助于确保设备的硬件和软件实现符合预期的功能要求。
兼容性测试：该命令还可用于测试蓝牙设备与其他蓝牙设备或系统的兼容性。通过查询设备支持的命令集，开发者可以了解设备在不同应用场景下的性能和限制，从而进行针对性的优化和改进。

5.2. 蓝牙软件协议栈实现

协议栈初始化：在蓝牙软件协议栈的初始化过程中，系统需要了解底层硬件控制器支持哪些HCI命令。HCI_Read_Local_Supported_Commands命令提供了这一信息，使得协议栈能够正确地配置和使用底层硬件资源。
特性选择与启用：根据设备支持的HCI命令集，软件协议栈可以选择启用或禁用特定的蓝牙功能。这有助于优化设备的性能和功耗，同时确保设备的稳定性和安全性。

5.3. 蓝牙设备配置与管理

动态配置：在某些应用场景中，蓝牙设备可能需要根据环境或用户需求进行动态配置。通过使用HCI_Read_Local_Supported_Commands命令，设备可以查询其支持的命令集，并根据查询结果动态调整配置参数，以适应不同的应用场景。
故障排查与诊断：当蓝牙设备出现故障或性能问题时，开发者可以使用HCI_Read_Local_Supported_Commands命令来检查设备支持的命令集是否存在异常。这有助于快速定位问题所在，并进行相应的修复和优化。

5.4. 蓝牙技术标准与规范遵循

标准验证：蓝牙技术标准规定了设备应支持的HCI命令集。通过使用HCI_Read_Local_Supported_Commands命令，开发者可以验证设备是否遵循了蓝牙技术标准的要求，从而确保设备的合规性和市场竞争力。
规范更新与升级：随着蓝牙技术标准的不断更新和升级，设备支持的HCI命令集也可能发生变化。通过使用该命令，开发者可以及时了解设备支持的命令集变化，并进行相应的软件更新和升级，以确保设备始终符合最新的蓝牙技术标准。

5.5. 安全验证与保护

在某些情况下，蓝牙设备可能需要执行特定的安全验证操作，例如加密、解密或认证等。通过查询设备支持的HCI命令集，可以了解设备是否支持这些安全功能，并相应地配置安全策略。有助于确保蓝牙通信的安全性，防止未经授权的访问和数据泄露。

HCI_Read_Local_Supported_Commands命令在蓝牙技术的应用场景中发挥着重要作用，有助于确保设备的兼容性、稳定性、安全性和性能优化。

六、注意事项

在使用HCI_Read_Local_Supported_Commands命令时，需要注意以下几个方面。

6.1. 命令格式与参数

操作码（Opcode）：该命令的操作码由操作码组字段（OGF）和操作码命令字段（OCF）组成。对于HCI_Read_Local_Supported_Commands命令，OGF通常为0x04（表示Controller & Baseband Commands），OCF为0x0002（表示Read Local Supported Commands）。
参数总长度（Parameter Total Length）：对于此命令，参数总长度通常为0，因为没有额外的参数需要发送。
参数（Parameter）：无参数。

6.2. 设备状态与连接

在发送HCI_Read_Local_Supported_Commands命令之前，应确保蓝牙设备已处于适当的状态，例如已初始化并准备好接收命令。
该命令不需要建立蓝牙连接即可发送，因为它是针对本地控制器的查询操作。

6.3. 权限与安全性

发送HCI_Read_Local_Supported_Commands命令通常需要适当的权限。在某些系统中，可能需要管理员权限或特定的蓝牙协议栈权限才能执行此命令。
安全性方面，虽然该命令本身不涉及敏感信息的传输，但应确保在发送和接收命令时遵循适当的安全措施，以防止未经授权的访问或数据泄露。

6.4. 响应处理与超时

当蓝牙控制器接收到HCI_Read_Local_Supported_Commands命令时，它会返回一个包含本地支持命令集的响应。响应的格式通常遵循HCI事件包的标准结构。
在处理响应时，应检查状态码（Status）以确保命令已成功执行。如果状态码为非零值，则表示命令执行过程中发生了错误。
此外，应设置合理的超时时间以等待响应。如果超时时间已过而仍未收到响应，则可能需要重新发送命令或检查设备的状态。
