【0x0035】HCI_LE_Set_Advertising_Set_Random_Address命令全面解析

LE Set Advertising Set Random Address command（设置广播随机地址命令）是蓝牙低功耗（BLE）技术中用于指定广播过程中使用的随机设备地址的命令。此命令由主机（Host）发出，用于设置由Random_Address参数指定的随机地址。该地址将被控制器（Controller）用于在由Advertising_Handle参数指定的广播集中，包含在广播协议数据单元（PDU）中的广播者地址。

一、命令概述

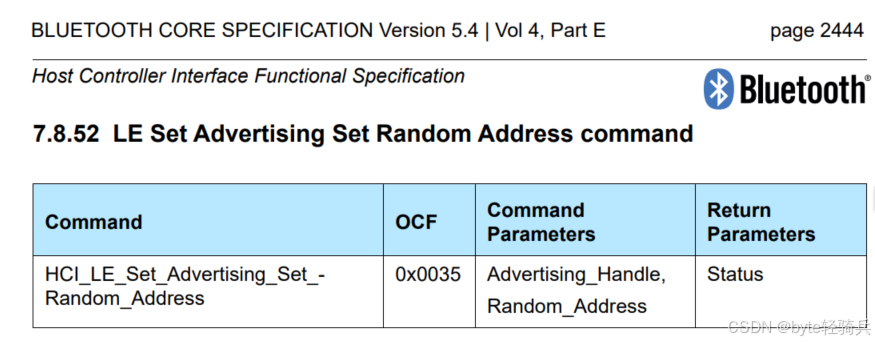

来源：BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2444

• 命令用途：此命令允许主机为特定的广播集设置一个随机地址。这对于增强设备的隐私保护至关重要，因为使用随机地址可以显著降低设备被跟踪和识别的风险。
• 参数：
  • Advertising_Handle：用于标识特定的广播集的句柄。该句柄是在使用HCI_LE_Set_Extended_Advertising_Parameters命令创建广播集时分配的。
  • Random_Address：要设置的随机地址值，通常是一个48位的蓝牙地址。
• 执行时机：此命令可以在使用HCI_LE_Set_Extended_Advertising_Parameters命令创建广播集后的任何时间发出。然而，如果主机在广播集（由Advertising_Handle标识）正在使用可连接广播并且已启用时发出此命令，控制器将返回错误代码“Command Disallowed”（命令不允许，错误码0x0C）。
• 生效时间：如果此命令用于更改地址，则新随机地址将在下一个成功的HCI_LE_Set_Extended_Advertising_Enable命令执行后（对于普通广播）或下一个成功的HCI_LE_Periodic_Advertising_Enable命令执行后（对于周期性广播）生效。

二、命令格式

LE Set Advertising Set Random Address具体的命令格式和参数可能会根据不同的蓝牙协议栈实现而有所不同。以下是一个基于通用蓝牙API（例如，Bluetooth SIG定义的蓝牙核心规范）的示例格式，但请注意，实际使用时需要参考特定蓝牙栈的文档。

2.1.示例命令格式

以下是一个简化的示例，用于说明LE Set Advertising Set Random Address命令的可能格式：

LE Set Advertising Set Random Address (Command Code: 0xXXXX)
Length: X bytes
Parameters:
    - Advertising Handle (2 octets): 广播的句柄，用于标识特定的广播集。
    - Random Address (6 octets): 要设置的随机地址，通常为静态随机地址（Static Random Address）或私有随机地址（Private Random Address）。

2.2. 参数

• Advertising Handle：这是一个唯一的标识符，用于区分不同的广播集。在创建广播集时，蓝牙协议栈会分配一个广播句柄。
• Random Address：这是要设置的随机地址。在BLE中，设备可以使用随机地址来减少被追踪的风险。随机地址可以是静态的（在设备重启之间保持不变）或私有的（每次设备启动时都会改变）。

2.3. 注意事项

• 命令代码：0xXXXX是一个占位符，表示实际的命令代码。不同的蓝牙协议栈可能会有不同的命令代码。
• 长度：X bytes表示命令的总长度，包括命令代码、参数长度和参数本身。这个长度也会因蓝牙协议栈的不同而有所变化。
• 参数格式：参数通常以字节（octet）为单位进行传输，每个参数都占据一定的字节数。
• 广播句柄：确保广播句柄是有效的，并且与要设置的广播集相对应。
• 随机地址：随机地址应符合BLE规范的要求，并且应避免与已知的设备地址冲突。

2.4. 示例

假设有一个蓝牙芯片或协议栈的实现中，LE Set Advertising Set Random Address命令的格式如下：

• 命令代码：0xXXXX（具体代码由制造商定义）
• 参数长度：2+6=8字节（广播句柄2字节+随机地址6字节）
• 广告句柄：0x0001（示例值，实际值由设备或应用程序分配）
• 随机地址：AA:BB:CC:DD:EE:FF（示例值，实际值应为随机生成的地址）

则命令的二进制表示可能如下（以十六进制为例）：

XX XX XX XX 02 00 01 AA BB CC DD EE FF

• 其中XX XX XX XX表示命令代码及其后的参数长度字段（具体值取决于制造商的定义和命令的打包方式）。
• 02表示参数长度为2+6=8字节。
• 00 01表示广播句柄为0x0001。
• AA BB CC DD EE FF表示要设置的随机地址为AA:BB:CC:DD:EE:FF。

三、命令参数详细说明

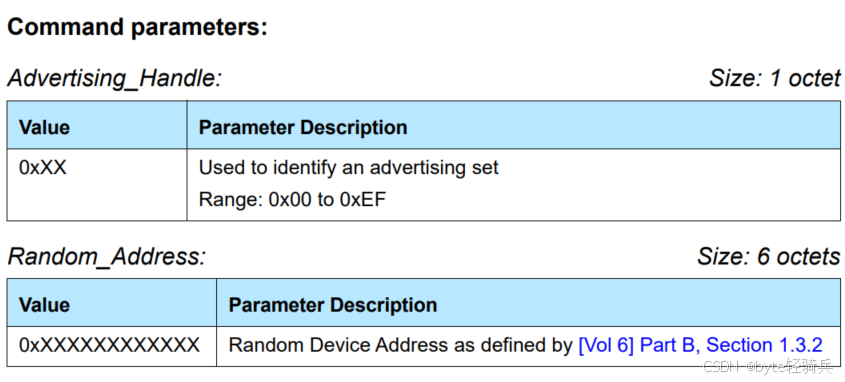

来源：BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2444

3.1. 命令代码（Opcode）

• 功能：标识该命令的类型和目的，即设置广播设置中的随机地址。
• 格式：通常为1或2个字节，具体取决于BLE协议栈或芯片的实现。
• 说明：该代码是固定的，用于告诉BLE控制器或芯片，这是一个用于更改广播随机地址的命令。

3.2. 参数长度（Parameter Length）

• 功能：指示紧随命令代码之后的参数的总长度。
• 格式：通常为1个字节。
• 说明：该长度包括随机地址字段的长度（通常为6个字节，代表48位的蓝牙地址）。在某些实现中，还可能包括其他可选参数的长度。

3.3. 广播句柄（Advertising_Handle）

• 功能：标识要更改随机地址的广播集。在BLE中，广播集是一组广播参数和数据的集合，用于控制广播的发送。
• 格式：通常为1个字节或更长的整数，具体取决于BLE协议栈或芯片的实现。
• 范围：根据BLE协议栈或芯片的不同，广播句柄的范围可能有所不同。通常，它是一个从0开始的整数，用于唯一标识每个广播集。

3.4. 随机地址（Random Address）

• 功能：要设置的新随机地址。该地址可以是静态随机地址（SRA）或私有随机地址（PRA）。
• 格式：6个字节的二进制数据，代表48位的蓝牙地址。
• 说明：
  • 该地址可以是静态随机地址（Static Random Address，SRA），也可以是私有随机地址（Private Random Address，PRA）。
  • 静态随机地址在设备重启后保持不变，但不同于设备的公共地址（Public Address）。
  • 私有随机地址则每次设备重启或重新生成时都会变化，以增加隐私保护。
  • 地址的生成应遵循BLE协议中的规定，以确保其有效性和唯一性。

3.4. 其他可能参数（取决于实现）

• 在某些BLE协议栈或芯片实现中，该命令可能还包含其他参数，如广播句柄（Advertising Handle）或广播集标识符（Advertising Set Identifier）等。
• 这些参数用于指定要更改随机地址的具体广播设置或广播集。

3.5. 注意事项

• 命令状态：发送命令后，BLE控制器或芯片通常会返回一个状态码，指示命令是否成功执行。如果命令失败，状态码将指示失败的原因。
• 广播设置状态：在发送该命令之前，需要确保广播设置或广播集已被正确创建，并且处于可修改状态。如果广播设置正在使用或已锁定，则可能需要先禁用或重置广播设置，然后才能更改其随机地址。
• 重新启用广播：更改随机地址后，可能需要重新启用广播设置或广播集，以使更改生效。这涉及发送另一个命令来启用广播。
• 隐私保护：使用随机地址可以减少设备被跟踪和识别的风险，增强用户隐私保护。因此，在需要保护隐私的场景下，建议使用随机地址而不是公共地址。

四、返回参数详解

LE Set Advertising Set Random Address command命令的返回参数，具体细节可能因不同的BLE协议栈或芯片实现而有所差异，但通常可以归纳为以下几个方面。

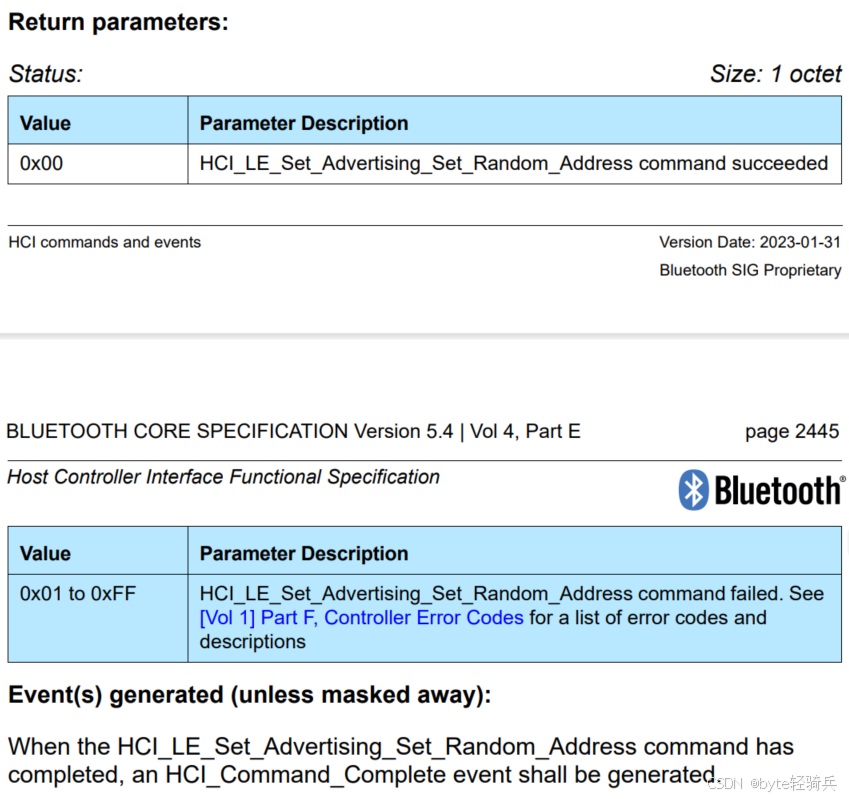

来源：BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E

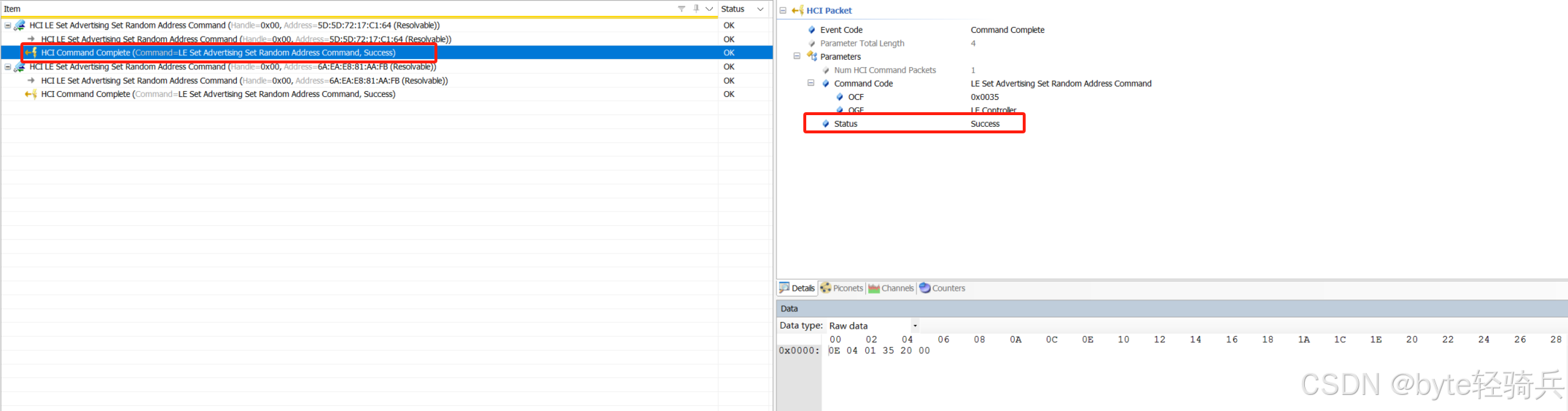

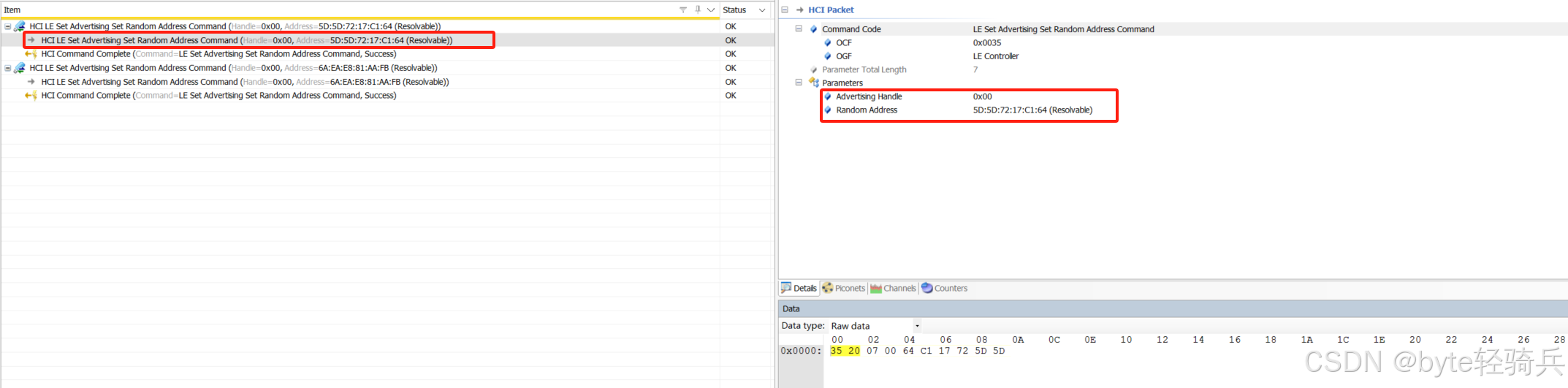

snoop日志：

4.1. 命令状态

• 参数说明：该参数通常用于指示命令是否成功执行。
• 可能值：
  • 成功：表示命令已成功执行，随机地址已更改。
  • 失败：表示命令执行失败，可能由于参数错误、广播设置未正确创建或处于不可修改状态等原因。

4.2. 错误代码

• 参数说明：当命令执行失败时，通常会返回一个或多个错误代码，用于指示失败的具体原因。
• 可能值：
  • 蓝牙核心规范中定义的错误代码，如“无效参数”、“命令不支持”等。
  • 特定于BLE协议栈或芯片实现的错误代码，这些代码可能因厂商而异，具体需要参考相关spec和芯片文档进行解读。

4.3. 随机地址状态

• 参数说明：在某些实现中，该参数可能用于指示随机地址的当前状态，如是否已更改、是否已生效等。
• 可能值：
  • 已更改并生效：表示随机地址已成功更改并生效。
  • 未更改：表示随机地址未发生变化。
  • 更改中：表示随机地址正在更改过程中，但尚未生效。

4.4. 其他相关信息

• 参数说明：根据BLE协议栈或芯片实现的不同，还可能返回其他与命令执行相关的信息，如广播设置的当前状态、广播句柄等。
• 可能值：这些信息的具体内容和格式因实现而异，需要参考相关文档进行解读。

4.5. 注意事项

• 在处理返回参数时，应参考BLE协议栈或芯片的官方文档，以确保对参数的正确理解和使用。
• 如果命令执行失败并返回错误代码，应根据错误代码的具体值进行故障排查和修复。
• 在更改随机地址后，可能需要重新启用广播设置或广播集，以使更改生效。因此，在发送命令后，应关注广播设置的当前状态，以确保更改已成功应用。

LE Set Advertising Set Random Address command的返回参数可能包括命令状态、错误代码、随机地址状态以及其他相关信息。具体返回哪些参数以及参数的格式和含义，取决于BLE协议栈或芯片的实现。因此，在使用该命令时，应仔细阅读相关文档，以确保正确理解和使用返回参数。

五、命令执行流程

LE Set Advertising Set Random Address command的执行流程通常涉及以下几个关键步骤。

5.1. 命令准备与发送

1. 命令构建：

• BLE设备（通常是主机或应用程序层）根据需求构建LE Set Advertising Set Random Address command。
• 命令中包含广播句柄（Advertising_Handle）和随机地址（Random_Address）等关键参数。

2. 通过HCI发送：

• BLE设备通过HCI（主机控制器接口）向BLE控制器发送构建好的命令。
• HCI接口是BLE设备和BLE控制器之间通信的桥梁，确保命令的正确传输。

5.2. BLE控制器接收与验证

1. 命令接收：BLE控制器接收来自BLE设备的LE Set Advertising Set Random Address command。

2. 参数验证：

• BLE控制器对命令中的参数进行验证，包括广播句柄的有效性和随机地址的格式、长度等。
• 确保随机地址符合BLE规范的要求，以避免通信错误或安全问题。

3. 结果反馈：如果地址无效或不符合要求，BLE控制器可能会返回一个错误状态码，指示命令执行失败。

5.3. 地址更新与内部处理

1. 地址更新：如果参数验证通过，BLE控制器将广播设置中的地址更新为提供的随机地址。

2. 内部处理：

• BLE控制器进行一系列内部处理，以确保新地址被正确应用并准备用于后续的广播事件。
• 这可能包括更新内部数据结构、配置广播参数等。

5.4. 广播启动/重新配置

• 广播启动：在地址设置完成后，BLE设备可能需要重新配置广播参数（如广播间隔、广播类型等），并使用新的随机地址开始广播过程，以便其他BLE设备能够接收到广播数据包。
• 命令发送：这通常涉及发送其他HCI命令来启用或重新启用广播设置。
• 广播发送：一旦广播设置被启用，BLE控制器将开始使用新的随机地址发送广播数据包。

5.5. 后续操作

• 连接建立：其他BLE设备可以接收到这些广播数据包，并根据需要发起连接请求。
• 隐私保护：使用随机地址可以减少设备被跟踪和识别的风险，从而增强用户隐私保护。
• 地址更换：为了进一步增强隐私保护，BLE设备可能会定期更换其随机地址。这通常涉及重复上述流程，以生成并使用新的随机地址进行广播。

5.6. 注意事项

• 在整个流程中，BLE设备和BLE控制器之间的通信是通过HCI接口进行的。因此，确保HCI接口的正确配置和通信是执行该流程的关键。
• 不同的BLE协议栈和芯片实现可能会有所不同，因此在实际应用中，建议仔细阅读相关芯片文档以获取准确的信息和指南。
• 使用随机地址可以增强用户隐私保护，但也可能对设备识别和连接建立带来一定的挑战。因此，在实际应用中需要权衡隐私保护和通信效率之间的关系。

LE Set Advertising Set Random Address command的执行流程涉及发送命令、地址验证、地址设置、广播启动/重新配置以及后续操作等多个步骤。这些步骤共同确保了BLE设备能够使用新的随机地址进行广播，并增强了用户隐私保护。

六、应用场景

LE Set Advertising Set Random Address command在BLE技术中具有广泛的应用场景，主要体现在以下几个方面。

6.1. 隐私保护

• 减少跟踪风险：在BLE广播过程中，设备通常会广播其地址以供其他设备发现和连接。使用随机地址代替固定的设备地址，可以显著降低设备被跟踪和识别的风险。这对于那些希望保护用户隐私的设备制造商和应用程序开发者来说至关重要。
• 增强匿名性：通过设置随机地址，设备可以在广播过程中保持匿名，从而避免泄露用户的个人信息或设备身份。这对于在公共场所使用的BLE设备尤其重要，如智能手环、智能耳机等。

6.2. 广播过滤

• 白名单/黑名单机制：结合随机地址的使用，可以实现更精细的广播过滤和控制。例如，设备可以只接受来自特定随机地址的广播，或者将某些随机地址添加到黑名单中，以阻止来自这些地址的广播。
• 减少干扰：通过精确控制广播接收，设备可以减少不必要的广播干扰，提高用户体验。例如，智能家居设备可以只接收来自家庭网络内的设备广播，而忽略其他来源的广播。

6.3. 设备配对

• 增加配对灵活性：在设备配对过程中，使用随机地址可以增加配对的灵活性。例如，当两个设备需要建立连接时，它们可以首先通过广播交换随机地址，然后基于这些地址进行配对和加密通信。
• 提高安全性：随机地址的使用还可以提高设备配对的安全性。由于随机地址是动态变化的，因此即使攻击者能够截获一次广播，也难以预测或重现未来的广播。这增加了攻击者破解配对过程的难度。

6.4. 其他应用场景

• 设备测试与调试：在BLE设备的测试与调试过程中，使用随机地址可以模拟多个设备同时存在的场景，从而帮助开发者更好地理解和优化设备的广播行为。
• 避免冲突：在具有大量BLE设备的环境中，使用随机地址可以减少设备之间的地址冲突，提高整个网络的稳定性和可靠性。

LE Set Advertising Set Random Address command在BLE技术中具有广泛的应用场景，对于保护设备隐私、实现广播过滤、增加配对灵活性和安全性等方面都具有重要意义。

七、注意事项

在设置BLE设备的随机地址时，需要注意以下几个关键事项。

7.1. 地址类型

• 确保地址类型正确：在设置随机地址时，必须确保地址类型被正确设置为随机地址类型，而不是公共地址类型。BLE设备地址分为公共设备地址和随机设备地址两类，这两类地址在PDU数据头中的TxAdd字段和RxAdd字段有明确的标识。
• 随机地址的子类型：随机设备地址又分为静态随机地址和私有随机地址。静态随机地址在设备重新上电后可选择重新生成，但在设备无重新上电情况下不应改变；私有随机地址则可能分为可解析的私有地址和不可解析的私有地址，用于实现蓝牙设备的隐私保护。

7.2. 地址唯一性

• 减少地址冲突：随机地址应该具有一定的唯一性，以减少与其他设备的地址冲突。这可以通过确保随机地址的生成算法具有足够的随机性和分散性来实现。
• 地址重复：如果设备在同一区域内频繁更换地址，应确保新地址不会与周围设备的地址重复。

7.3. 隐私保护

• 增强隐私保护：使用随机地址可以增强设备的隐私保护，使得设备更难被追踪和定位。
• 防止信息泄露：需要注意不要泄露与设备身份相关的信息，如身份解析密钥（IRK）等。这些信息如果被恶意获取，可能会被用于追踪设备或破解加密连接。

7.4. 命令执行时机

• 广播过程前发送：该命令（指设置随机地址的命令）通常在设备初始化广播过程之前发送。如果在广播过程中更改地址，可能会导致广播过程的中断或异常，因此需要重新启动广播过程。

7.5. 兼容性

• 查阅相关文档：不同的BLE芯片或协议栈实现可能对该命令的支持有所不同。因此，在使用前需要查阅相关文档以确保兼容性。
• 测试验证：在实际应用中，还需要进行充分的测试验证，以确保设置随机地址的功能在不同设备和场景下都能正常工作。

7.6. 参数验证

• 在发送命令之前，应对命令中的参数进行验证，包括广播句柄的有效性和随机地址的格式、长度等。
• 确保随机地址符合BLE规范的要求，以避免通信错误或安全问题。

7.7. 错误处理

• 如果命令执行失败，应检查错误代码以确定失败原因，并采取相应的错误处理措施。
• 常见的错误可能包括参数错误、地址冲突、命令不支持等。

八、示例代码

以下是一个简化的示例代码，用于说明如何在一个假想的BLE栈环境中发送LE Set Advertising Set Random Address command。请注意，由于不同的BLE协议栈有不同的API和接口，因此以下代码仅作为概念性示例，并不适用于特定的BLE栈。

#include <stdint.h>
#include <stdbool.h>
#include "ble_stack.h" // 假设这是BLE栈头文件

// 假设的广播句柄，通常是由BLE栈在创建广播集时分配的
#define ADVERTISING_HANDLE 0x01

// 假设的随机地址（这只是一个示例，实际地址应该是随机生成的）
const uint8_t random_address[6] = {0xAA, 0xBB, 0xCC, 0xDD, 0xEE, 0xFF};

// 函数声明（这取决于BLE栈的API）
bool set_advertising_set_random_address(uint8_t advertising_handle, const uint8_t *random_address);

// 主函数或某个初始化函数中调用此函数
void initialize_advertising() {
    // ... 其他初始化代码 ...

    // 设置广播集的随机地址
    if (!set_advertising_set_random_address(ADVERTISING_HANDLE, random_address)) {
        // 处理错误（例如，打印错误消息、重试等）
        // ...
    }

    // ... 继续其他初始化代码，如启动广播过程 ...
}

// 假设的BLE栈API实现（这取决于具体的BLE栈）
bool set_advertising_set_random_address(uint8_t advertising_handle, const uint8_t *random_address) {
    // 这里的代码将依赖于具体BLE栈的API。
    // 以下是一个假设性的API调用，它可能并不存在于任何实际的BLE栈中。

    ble_status_t status;
    ble_adv_set_random_addr_req_t req = {
        .advertising_handle = advertising_handle,
        .random_address = random_address
    };

    // 发送请求到BLE栈（这只是一个假设的API调用）
    status = ble_stack_send_request(&req, sizeof(req), BLE_REQ_TYPE_ADV_SET_RANDOM_ADDR);

    // 检查请求是否成功发送
    if (status != BLE_STATUS_SUCCESS) {
        // 处理发送失败的情况
        return false;
    }

    // 在实际应用中，可能需要等待BLE栈的响应，并处理它。
    // 这里为了简化，我们假设请求总是成功的。

    return true;
}

// 注意：
// 1. `ble_stack.h` 和 `ble_stack_send_request` 等都是假设性的，需要根据BLE栈的实际API进行替换。
// 2. `ble_adv_set_random_addr_req_t` 结构体也是假设性的，需要根据BLE栈的实际数据结构进行定义。
// 3. 错误处理应该更加健壮，包括重试机制、超时处理等。
// 4. 在实际应用中，可能需要等待BLE栈的异步响应，并根据响应中的结果码来处理成功或失败的情况。

这个示例代码提供了一个框架，展示了如何在一个假设的BLE栈环境中发送设置广播集随机地址的命令。然而，由于BLE栈的多样性和复杂性，需要根据实际使用的具体BLE栈的文档和API来编写实际的代码。

在实际开发中，应该查阅BLE栈的文档，了解如何正确地创建广播集、设置广播参数、发送广播数据以及处理BLE栈的异步响应。此外，还需要确保随机地址生成算法符合BLE规范的要求，并且不会与其他设备的地址冲突。

综上所述，LE Set Advertising Set Random Address command是BLE技术中一个重要的命令，它允许设备在广播过程中使用随机地址以增强隐私保护。在使用该命令时，需要注意地址类型、唯一性、隐私保护以及命令执行时机等方面的问题。
