底盘及机械臂的硬件组装

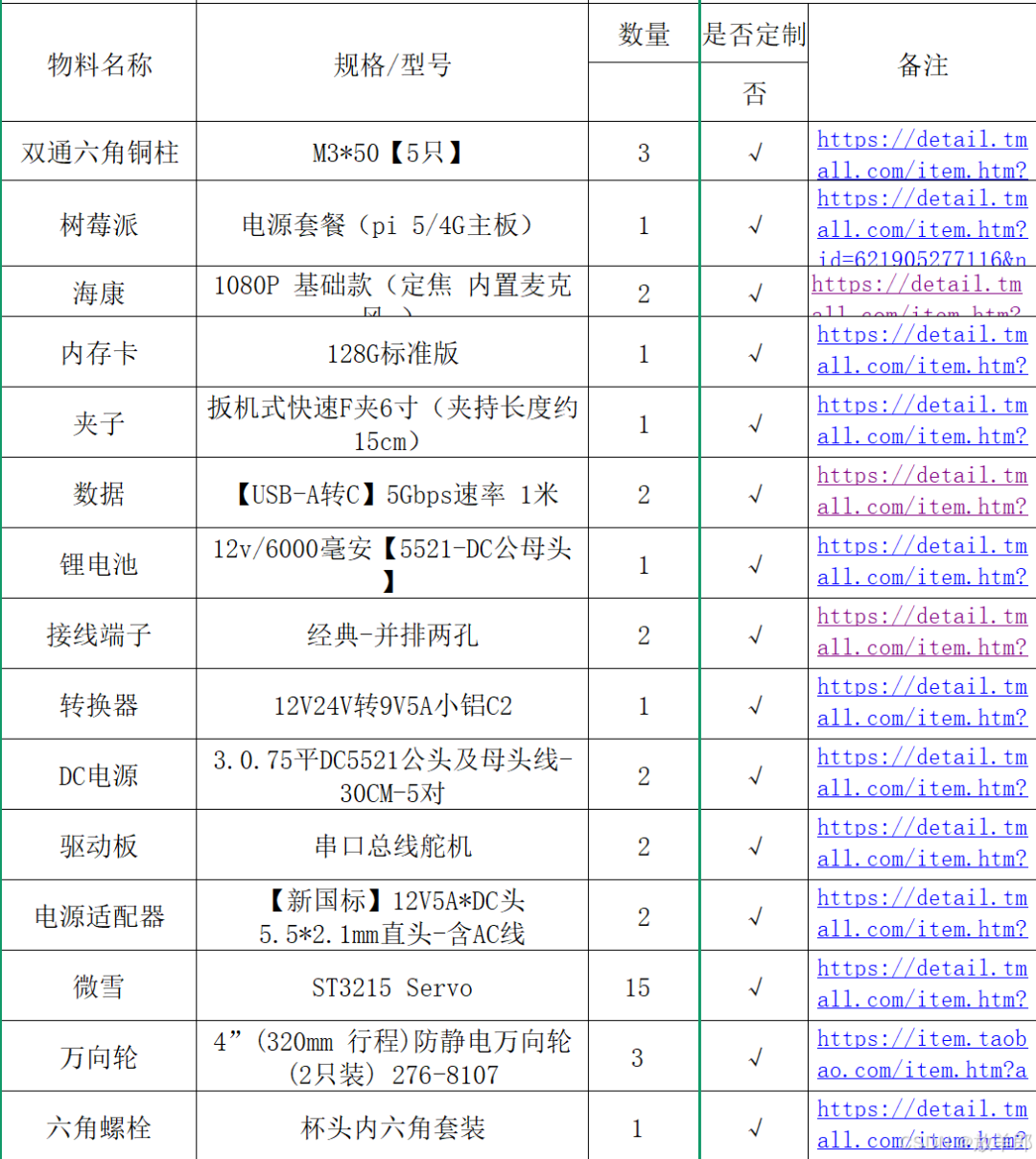

1. 电气清单

在这里插入图片描述

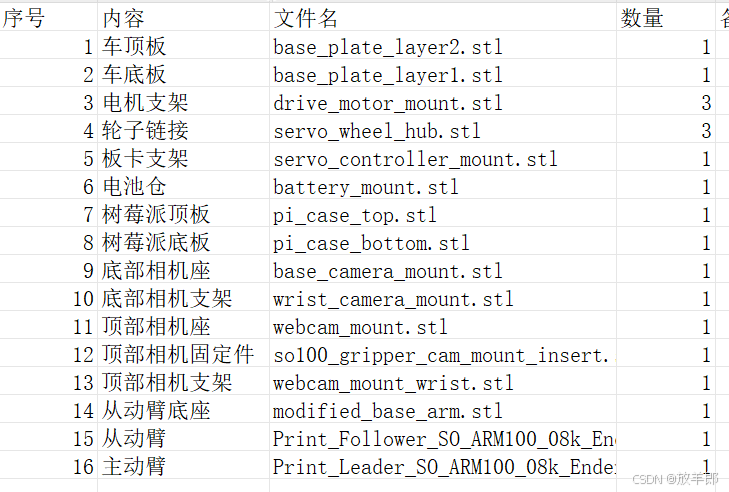

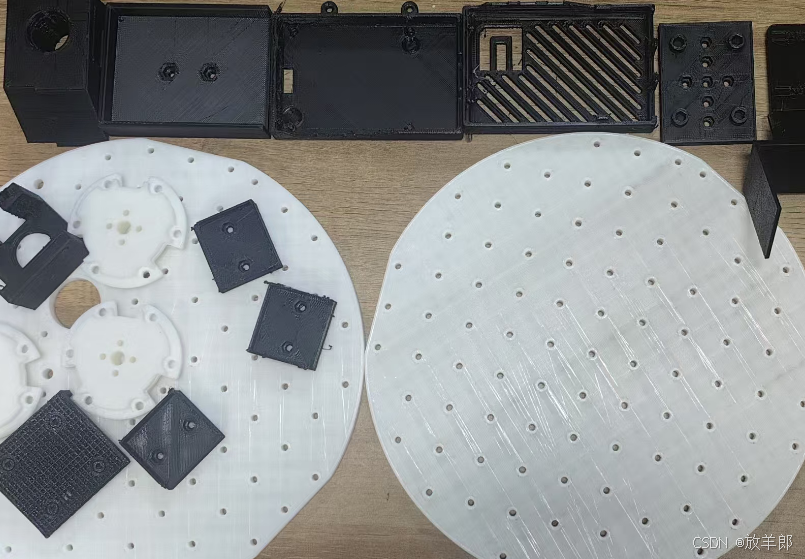

2. 结构3D打印

在这里插入图片描述

在这里插入图片描述

3. 组装

3.1 底盘组装

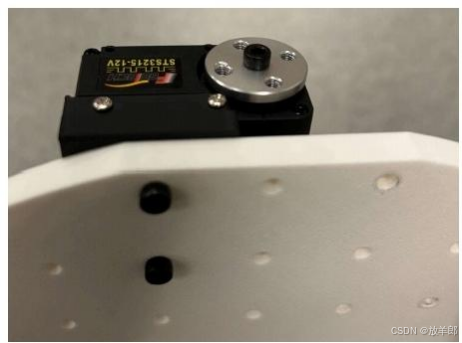

1. 使用2个 m3x12 机械螺钉将驱动电机支架拧到底部底板上。

在这里插入图片描述

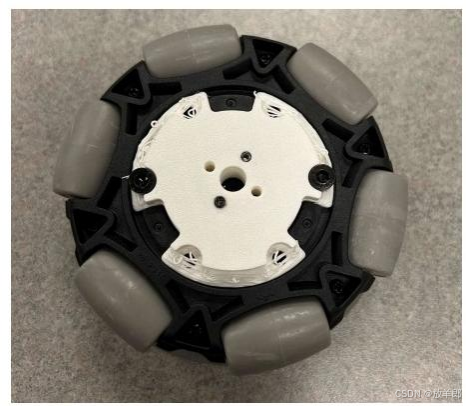

1. 使用2个 m4x12机械螺钉将轮毂连接到全向轮上

在这里插入图片描述

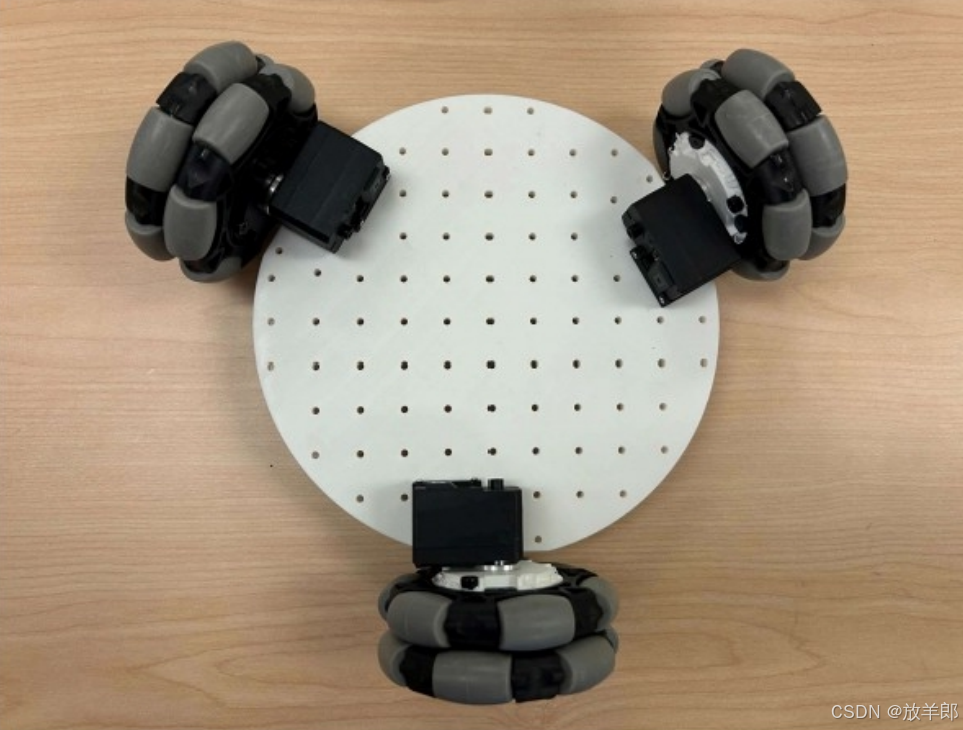

1. 将所有3个模块都连接到底部底板

在这里插入图片描述

1. 用 6 个m3x10螺钉将6个50mm 支座连接到底部底板上

在这里插入图片描述

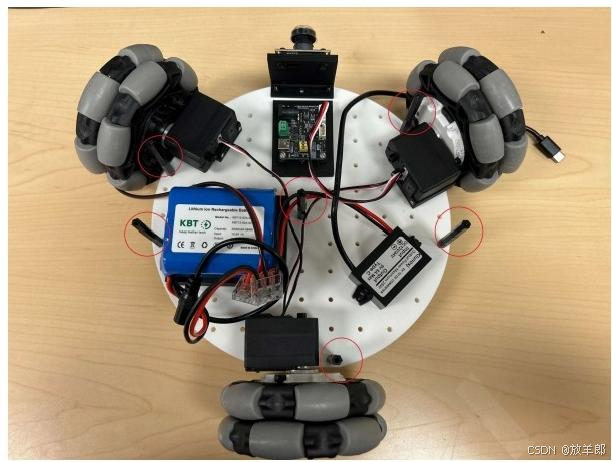

1. 用 6 个m3x10 螺钉将顶底板安装到支架上

在这里插入图片描述

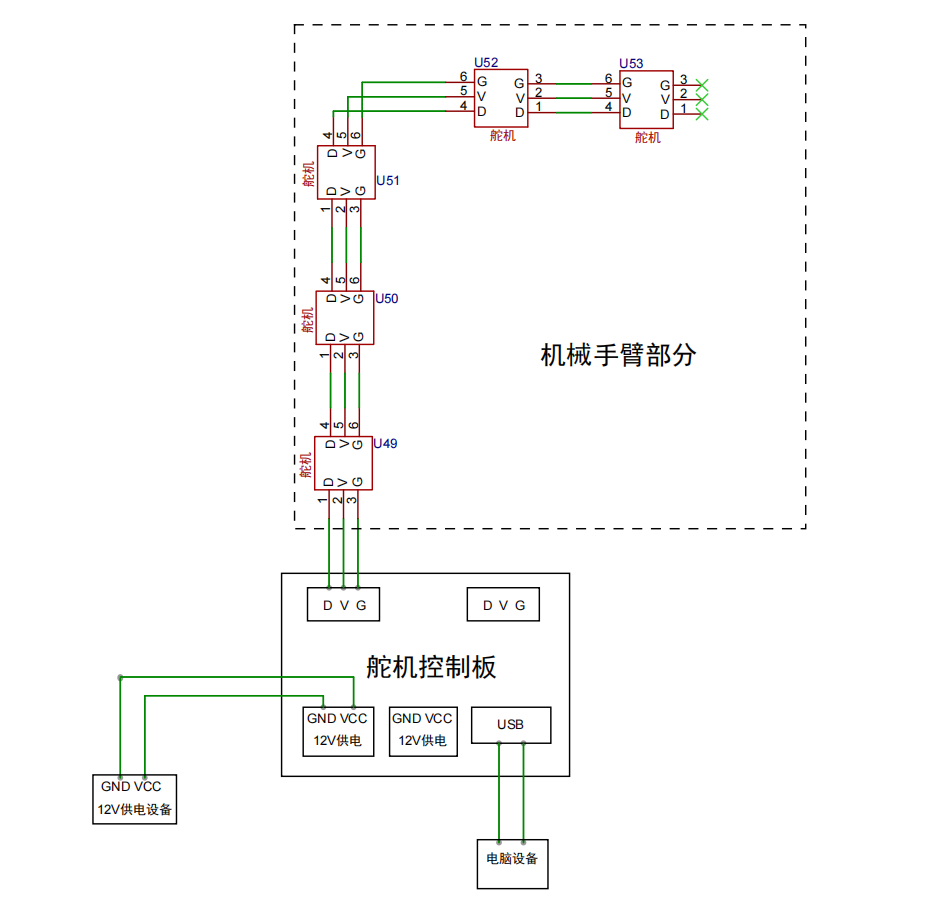

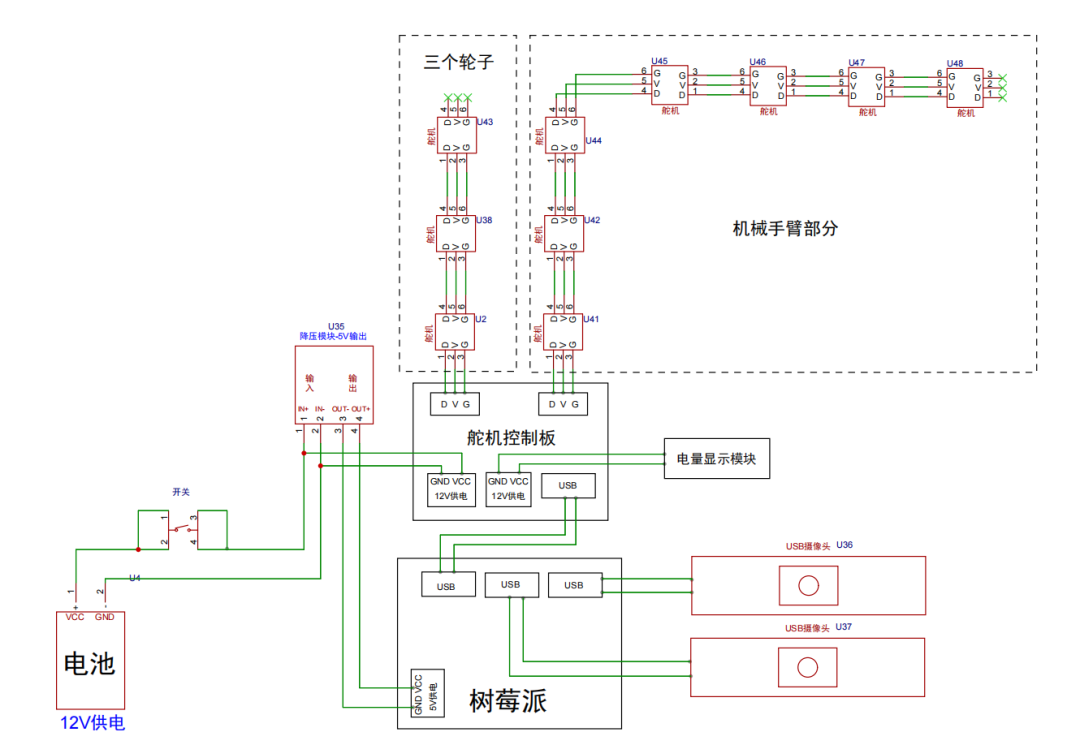

3.2 电气接线（接线图如下）

在这里插入图片描述

在这里插入图片描述

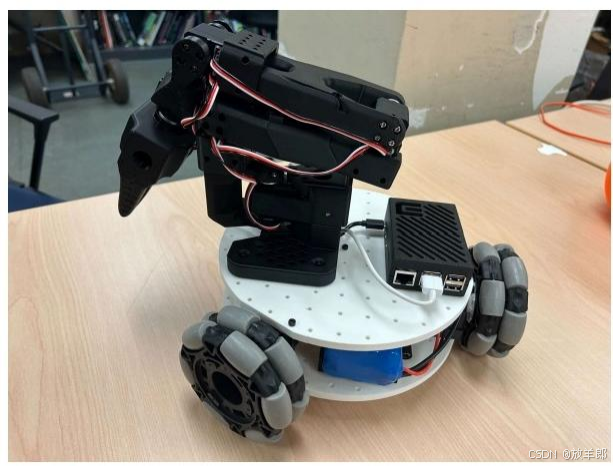

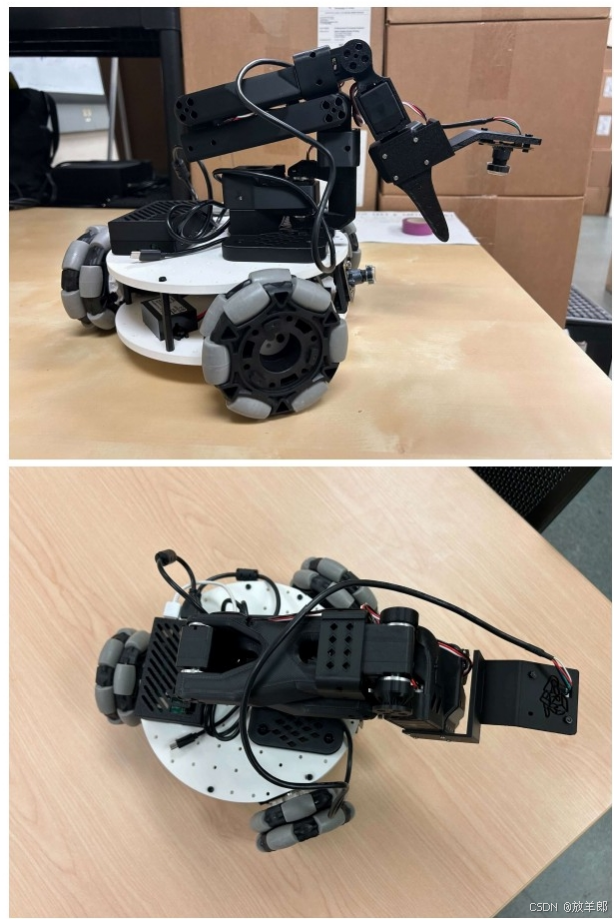

4 最终效果

在这里插入图片描述
