记录-基于RK3568开发板调试蓝牙音箱

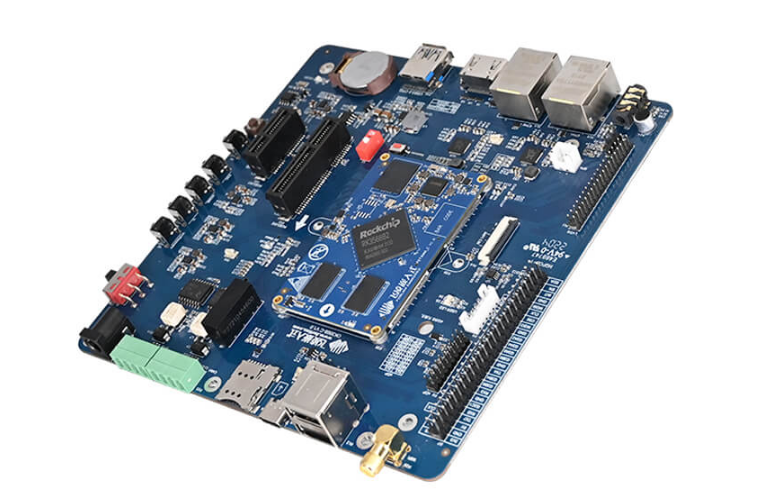

飞凌RK3568开发板

一、序曲：智能语音终端原型上的 “初代蓝牙音箱”

近来，我手头正基于飞凌嵌入式的OK3568-C开发板，为一款壁挂式智能语音终端打磨原型。其核心愿景之一，是让用户能像使用消费级蓝牙音箱一样，将手机音乐无缝投送至终端，通过其板载的 3W 扬声器播放，营造氛围。然而，在初步搭建好基于 Forlinx Desktop 20.04（基于Ubuntu20.04）的系统后，问题便接踵而至：

⚠️遇到的核心问题

1. 音频卡顿与爆音：手机成功配对并播放音乐时，声音断断续续，伴随令人不快的 “pop” 杂音，体验远未达标。 2. 交互冗余：每次配对，都需要在板卡的终端上手动输入 yes 进行确认，这完全背离了 “音箱” 即连即用的无感体验。 3. 系统干扰：调试串口在此期间疯狂刷屏，打印出大量的 [CHG] Device ... UUIDs: 信息，这不仅是日志污染，更让我警觉 —— 不必要的系统活动是否会抢占本已紧张的资源？

二、剖析：从现象到通信链路的假设

面对这三个相互关联的现象，我的工程直觉指向了 数据通路瓶颈 与 软件栈配置 两个方向。

硬件平台审视

我使用的这块飞凌嵌入式 RK3568 开发板，搭载了 AW-CM358 WiFi&BT 模块。蓝牙部分通过 UART 与 RK3568 主控通信。默认配置中，其UART波特率为115200。这是一个经典的配置，但对于传输高码率、实时的 A2DP（高级音频分发）音频流来说，115200 的带宽很可能捉襟见肘，成为音频卡顿和爆音的 “物理瓶颈”。

软件行为分析

串口刷屏的UUID信息是蓝牙服务发现协议（SDP）的正常过程，但如此密集的打印，暗示着协议栈处理可能不够流畅。而繁琐的配对确认，则明确指向了BlueZ蓝牙协议栈的代理（Agent）策略问题 —— 它被默认设置为需要人工交互确认。

排查假设

1. 提升蓝牙 HCI（主机控制器接口）的 UART 波特率，以解除音频数据传输的物理带宽限制。 2. 修改 BlueZ 的代理能力为 NoInputNoOutput，实现自动确认配对，消除交互步骤。

三、破解：在清晰的设计中找到调整路径

第一役：拓宽音频的 “河床”—— 波特率调优

修改蓝牙模块的波特率，并非简单的stty命令。这需要向模块发送特定的厂商指令（HCI Vendor Command）。得益于飞凌嵌入式提供的详尽硬件资料，我明确了 AW-CM358 模块的连接路径（/dev/ttyS8）和波特率修改方法。

操作需在 root 权限下进行。首先唤醒蓝牙控制器：

hciconfig hci0 up hciconfig

接着，发送关键的命令。这里的 0x3f 0x0009 是 AW-CM358 模块的厂商指令前缀，而 0xc0 0xc6 0x2d 0x00 则是小端格式表示的 3000000（即 3M）波特率。

hcitool -i hci0 cmd 0x3f 0x0009 0xc0 0xc6 0x2d 0x00

这条命令临时将模块的固件配置切换到 3M 波特率。随后，需要重启 HCI 附件进程以应用新的波特率设置：

killall hciattach hciattach /dev/ttyS8 any -s 3000000 3000000 flow hciconfig hci0 up

执行后，再次用 hciconfig 查看，确认控制器已正常运行在新的高速状态。

永久生效配置

为了让这个配置永久生效，我找到了飞凌嵌入式在 BSP 中预设的初始化脚本 /etc/bluetooth-setting.sh。其清晰的注释和结构，让我能迅速定位到需要修改的行：

# 原始行：hciattach /dev/ttyS8 any 115200 flow # 修改为： hciattach /dev/ttyS8 any -s 3000000 3000000 flow

这种模块化的启动脚本设计，使得关键外设的配置一目了然，极大简化了定制化工作。

第二役：铺设无感的 “通路”—— 自动化配对

解决交互问题，需要改变 BlueZ 协议栈的 “行为模式”。我选择使用 bluez-tools 中的 bt-agent 工具来创建一个无交互的代理。

apt-get install bluez-tools bt-agent --capability=NoInputNoOutput &

--capability=NoInputNoOutput 参数宣告此设备无需输入也无需输出能力，等同于自动授权常见的配对和连接请求。随后，只需让蓝牙可被发现：

bluetoothctl discoverable on

此时，手机再次搜索并连接 OK3568，之前的配对确认框消失了，连接在瞬间自动完成。串口上那些刷屏的服务发现日志也因连接建立的快速与稳定而大幅减少。

四、回响：稳定与秩序，来自精准的配置

完成上述两项调整后，整个系统焕然一新。

效果验证

✓优化效果

• 音质：播放高清音乐测试，音频流连续、平滑，恼人的 “pop” 音彻底消失。 • 体验：手机端操作 “连接” 后，板载 SPK 即刻发声，实现了真正的 “蓝牙音箱” 体验。 • 连接稳定性：不外接天线时，稳定连接距离约为 1.5 米；接上随板天线后，稳定距离延伸至约 29 米，完全覆盖典型室内空间。

经验凝练

• 波特率匹配是无线音频的基石：对于蓝牙音频这类持续高吞吐量应用，必须确保 HCI 传输层的带宽远大于音频编码流的需求，115200 是经典的 “瓶颈点”，提升至 1M 或 3M 是常见优化手段。
• 用户体验藏在协议栈的细节里：NoInputNoOutput 这类配置，将技术复杂性对用户完全隐藏，这正是消费级产品体验的关键。嵌入式开发不仅要实现功能，更要思考如何 “优雅地消失”。

回首这次调试，飞凌嵌入式 RK3568 开发板的价值不仅在于其稳定的板卡与 AW-CM358 模块硬件组合。更在于其软件生态的开放与规整：标准的 BlueZ 协议栈、模块化且注释清晰的系统脚本（如 /etc/bluetooth-setting.sh），以及完整的外设驱动支持，让我能够直接在最核心的链路层和应用层进行精准干预，而非困在模糊的中间层或闭源驱动中摸索。这种 “透明化” 的设计，使得它不仅仅是一个功能平台，更是一个高效的调试与验证平台，让工程师能够快速将理论方案转化为稳定运行的产品原型。

燕南无声 记于乙巳年仲冬。实验室窗明几净，唯有那台搭载RK3568的样机，其蓝色指示灯在蓝牙连接后恒久静亮，板载扬声器正流淌出清澈而连贯的乐章。这乐章里，听不见波特率转换的仓促，也寻不见交互确认的迟疑，只有数据与电流，依照被精确优化后的路径，稳定而自由地奔流
