[树莓派CM0] 入门篇--系统烧录

前言

本教程在eMMC版的RPI CM0 Dev Kit上测试通过, 其他版本请自行测试.

前期准备

1. rpiboot: 用于初始化树莓派盘符
2. SD Card Formatter: 用于格式化树莓派盘符
3. Raspberry Pi Imager: 用于给树莓派烧录镜像

也可以直接下载打包好的文件合集

1. 夸克网盘: https://pan.quark.cn/s/91ba5b4fe086

烧录系统镜像

进入Boot模式

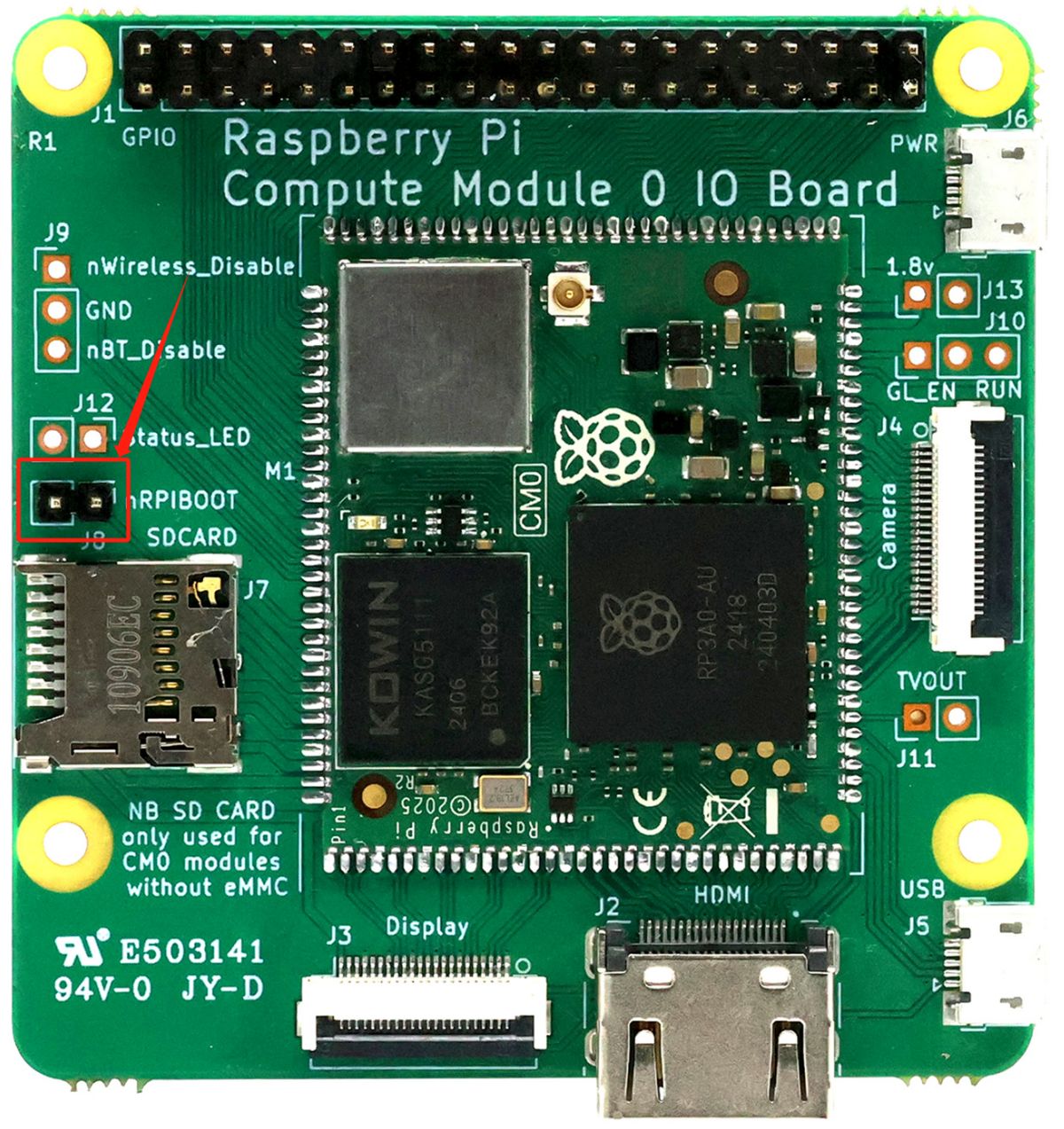

这一步很简单, 找到板子上的标有nRPIBOOT的排针, 用随CM0 Dev Kit赠送的跳线帽短接它.


短接后找一根micro usb线, 一头插入板子上标有USB的micro usb口, 另一头插入电脑.

注意, 只需要链接USB一端的micro usb口, 另一端的PWR口无需接线(不用接电脑也不用接电源)

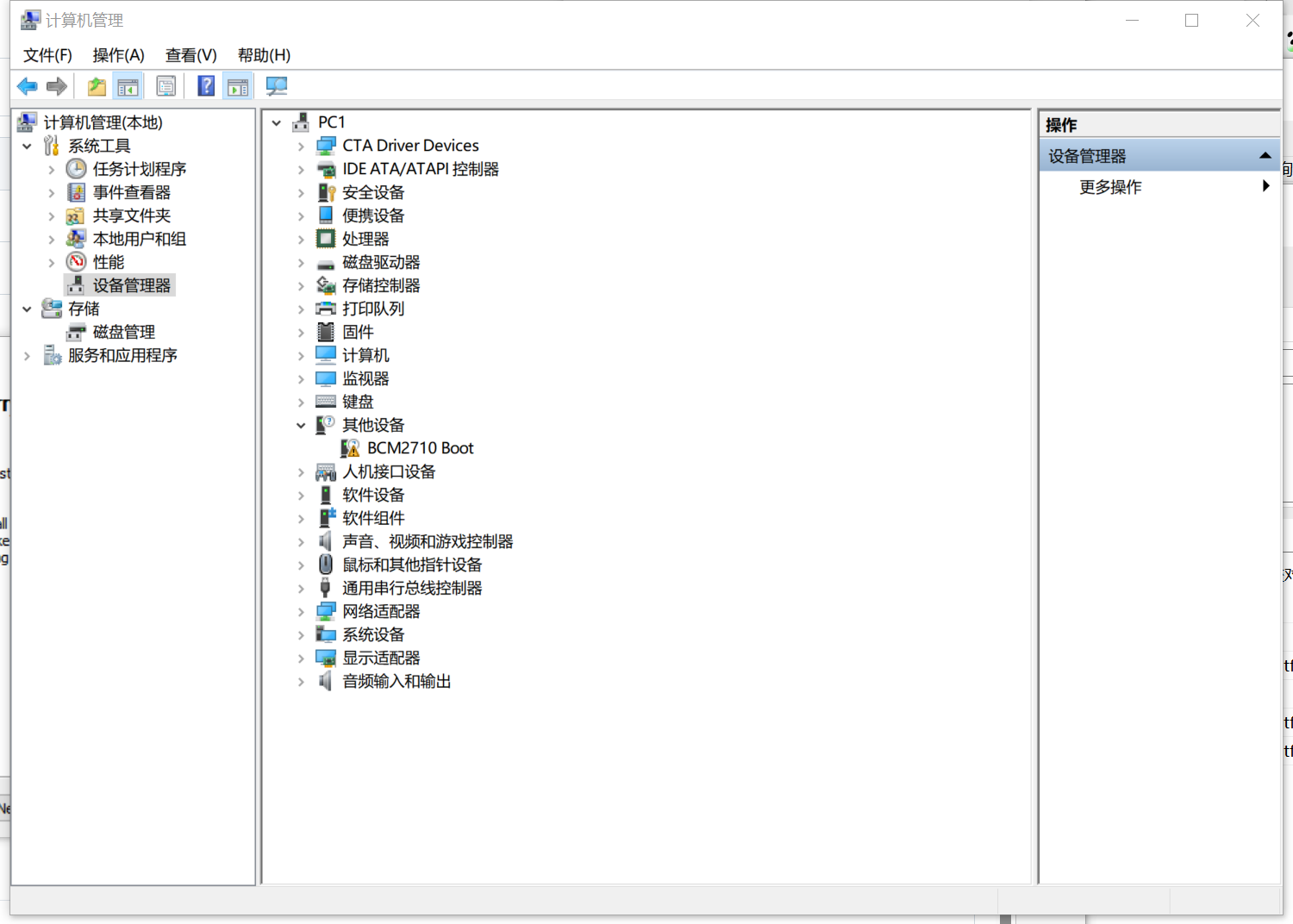

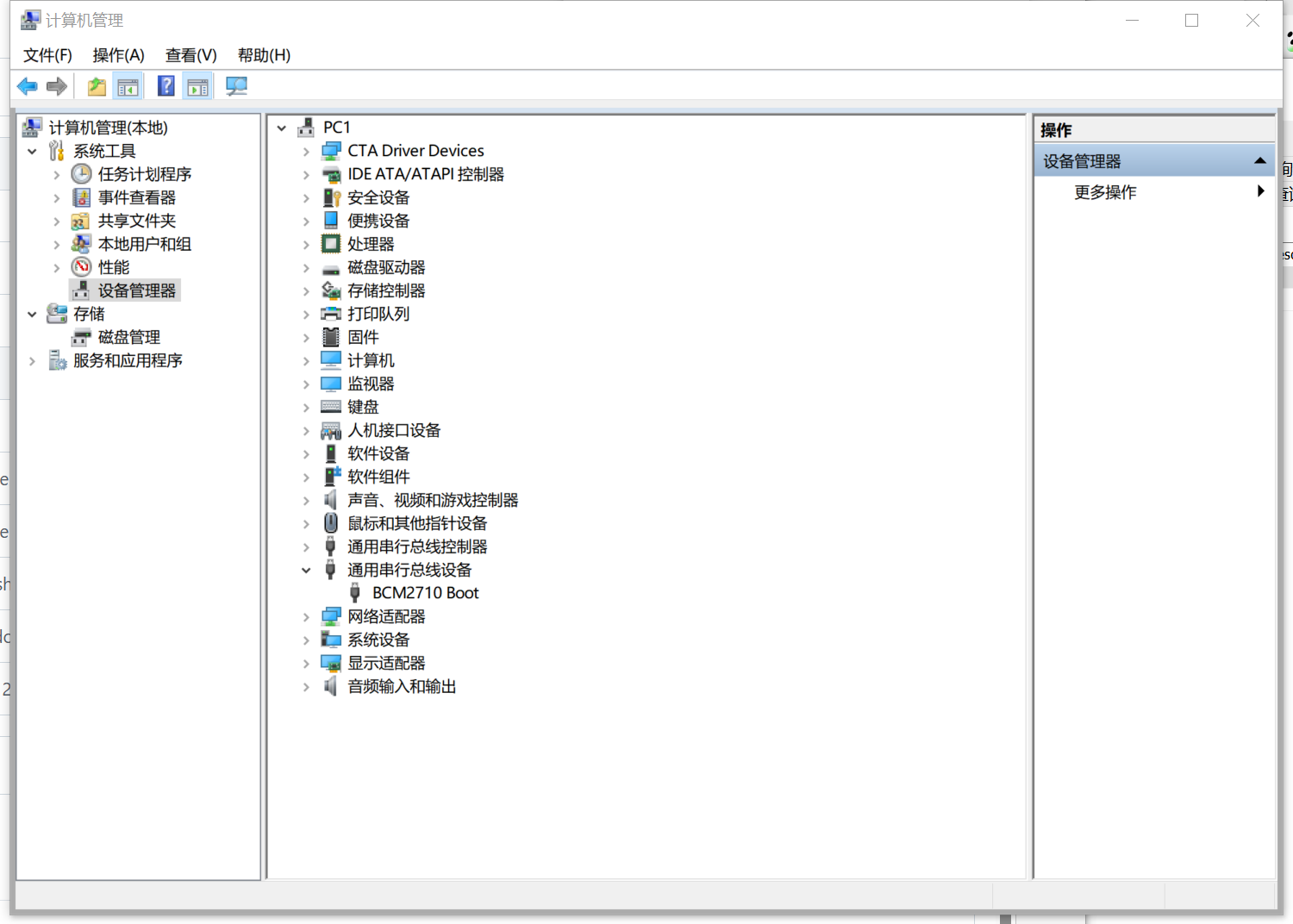

不出意外的话, 此时打开设备管理器可以看到一个带感叹号的BCM2710 Boot设备:


安装驱动

打开前面准备的rpiboot软件, 双击运行安装它.

安装过程较长, 请耐心等待. 中途出现几次CMD黑窗属于正常现象.

安装完成后回到设备管理器, 可以看到BCM2710 Boot的感叹号消失了, 即为安装成功:


初始化eMMC

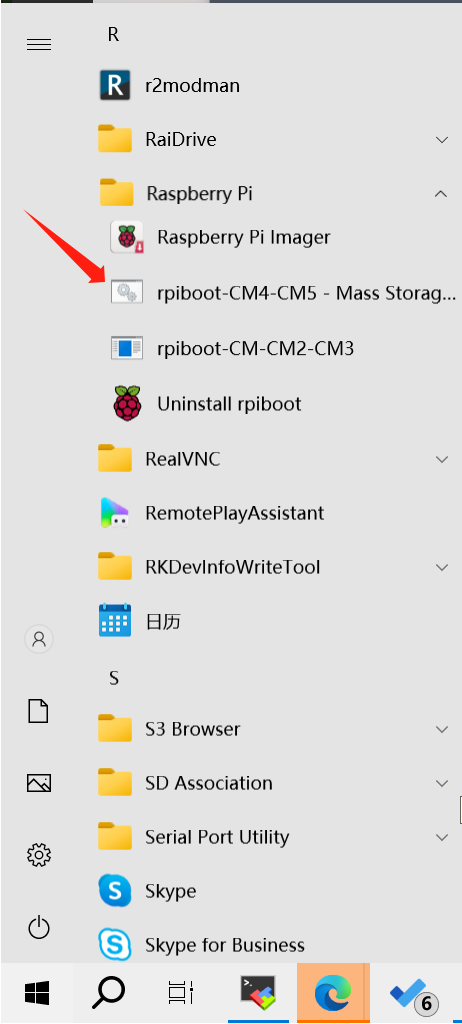

打开刚安装的rpiboot

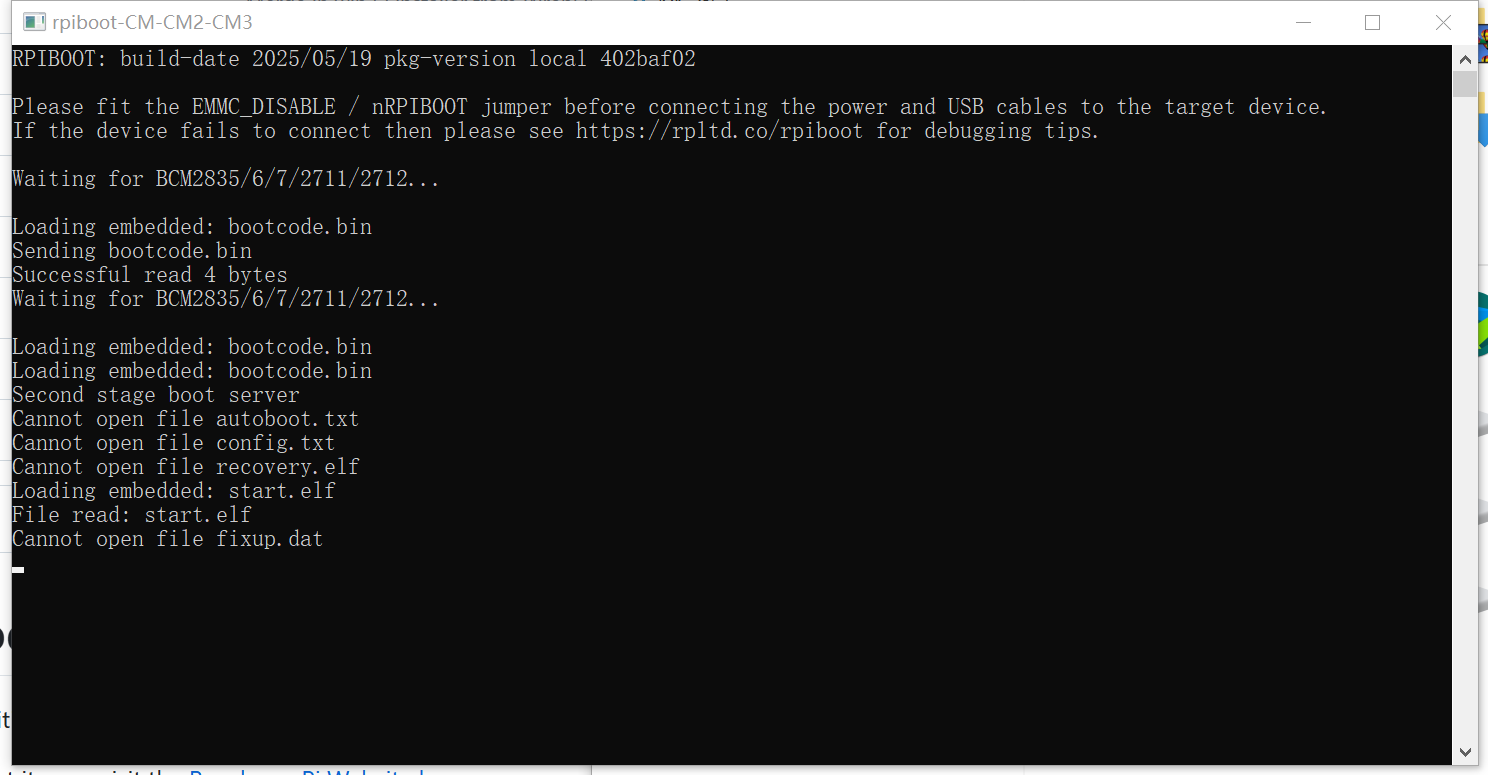

运行后会有一个CMD黑窗弹出, 等待执行完成


如图所示, 当出现Raspberry Pi Mass Storage Gadget started的字样即为成功, 按回车键退出即可.

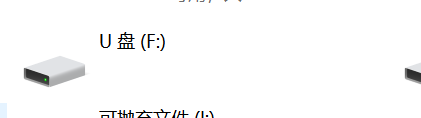

这时打开资源管理器可以看到列表中多了一个新的盘符(如果曾经刷写过系统的话可能不止一个)

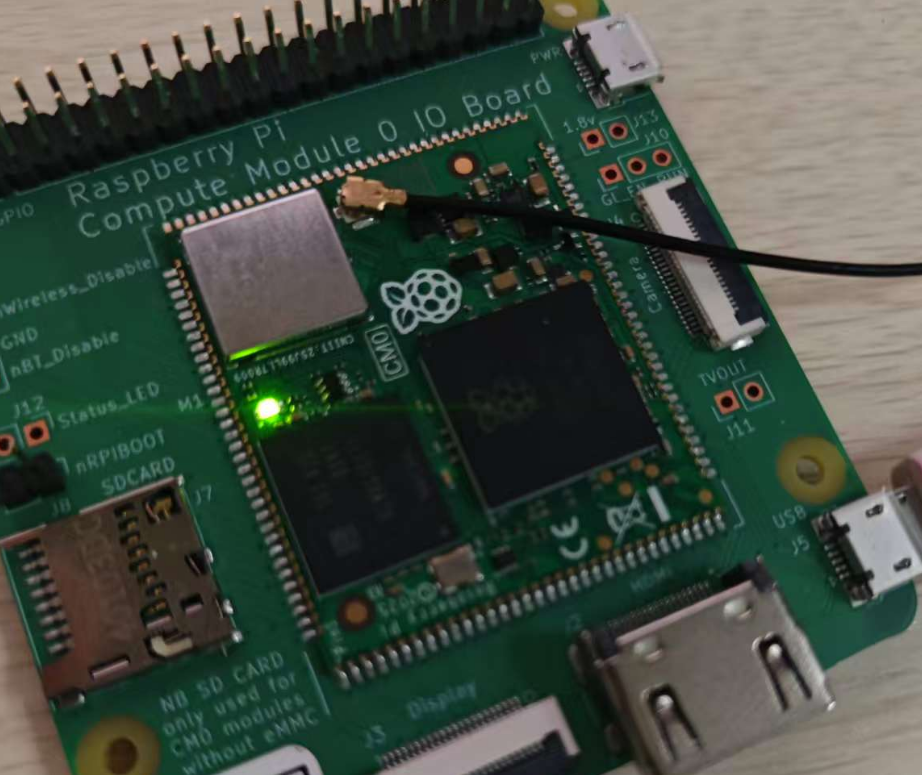

同时板子上的等也会亮起来

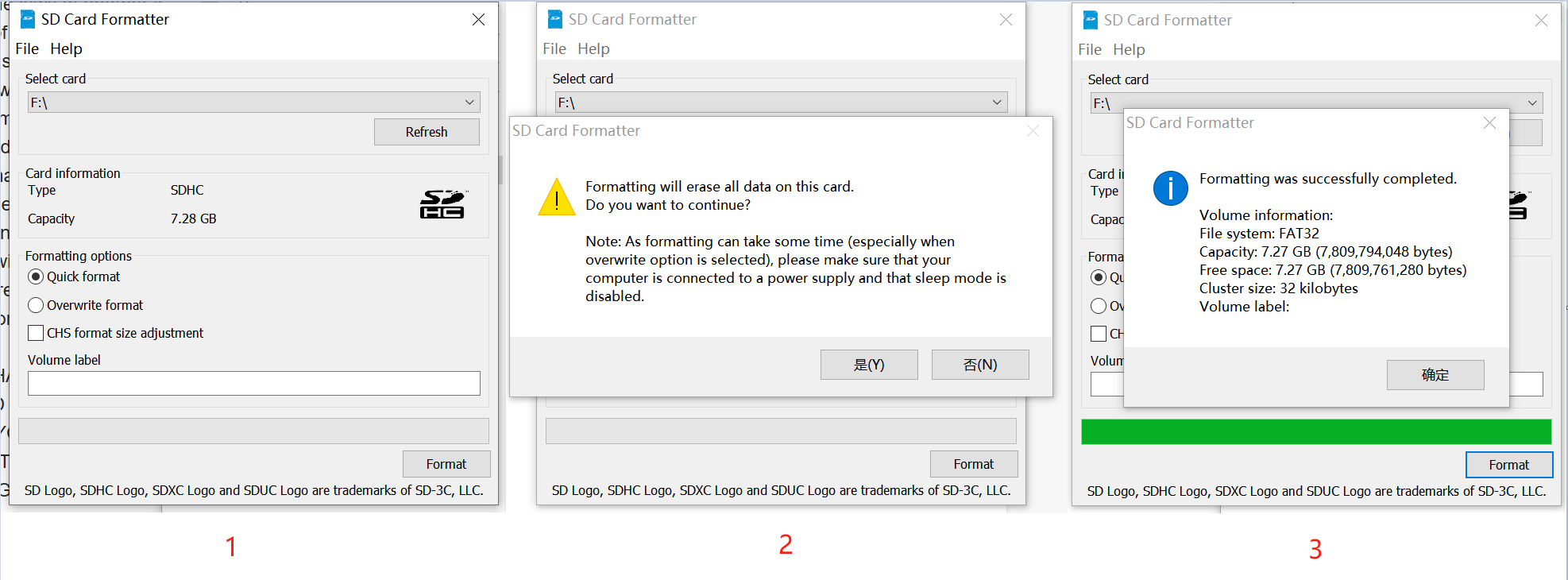

接着使用上面准备好的SD Card Formatter进行快速格式化

格式化会清空数据, 所以注意不要选错盘符.


烧录系统

安装前面准备的Raspberry Pi Imager并打开:

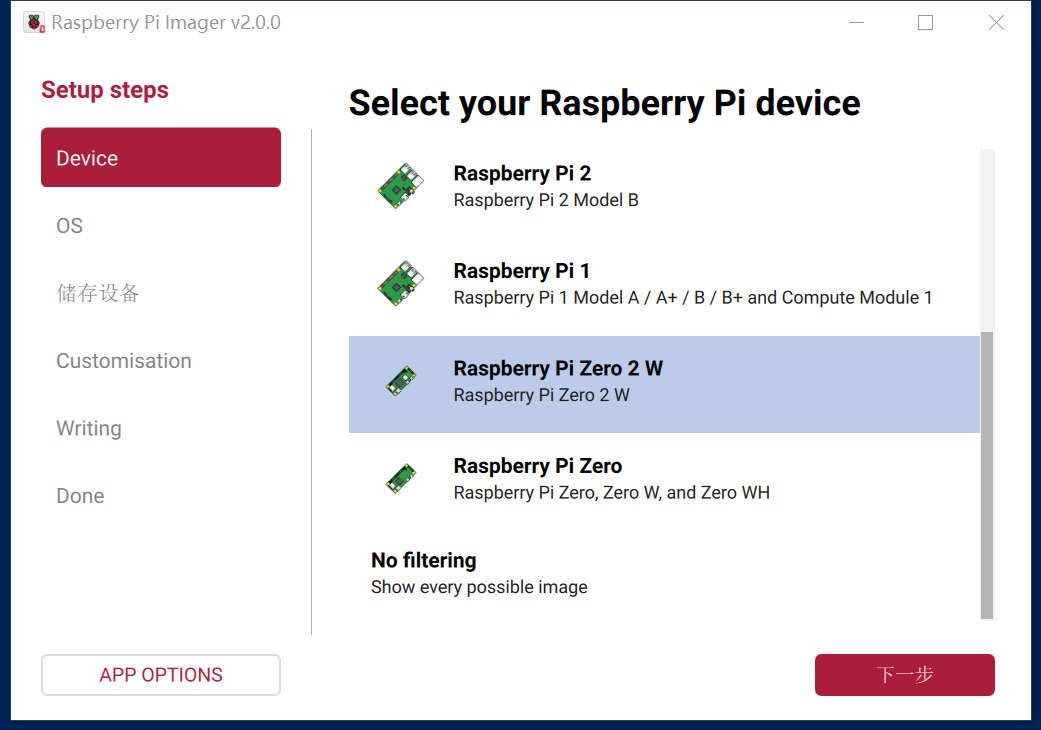

选择设备

CM0是2W的工业模组版, 这里选择2W


选择操作系统

OS我们进Raspberrry Pi OS()other里选择Lite版本, 这个版本不带桌面环境, 比较节省资源.

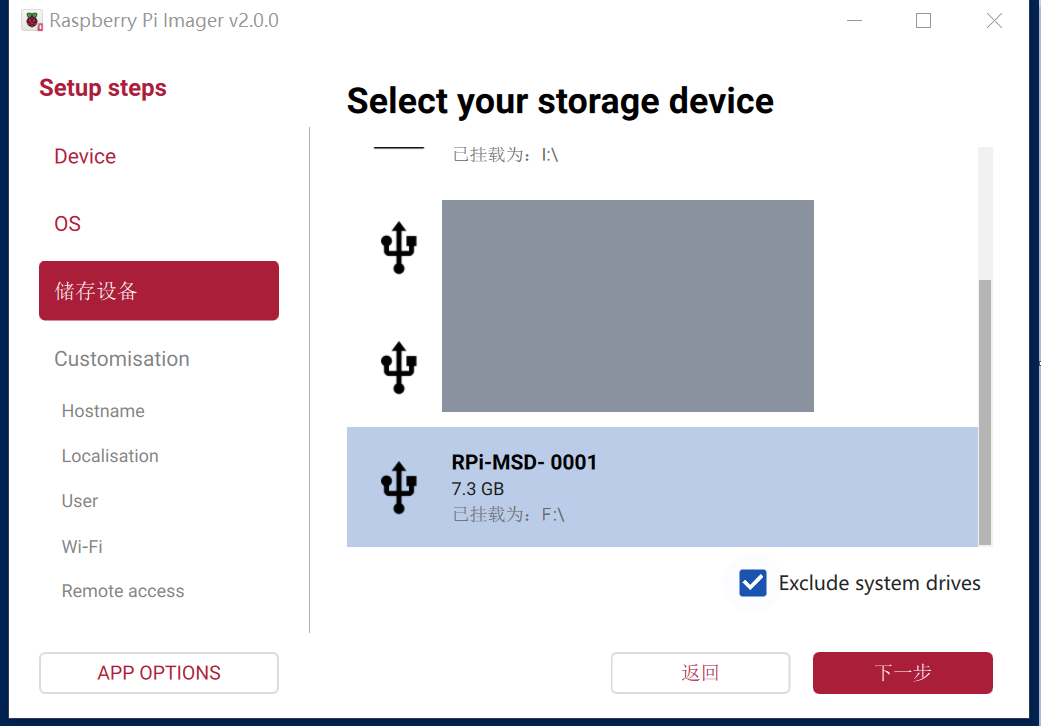

选择存储设备

注意不要选错了盘符


进行个性化配置

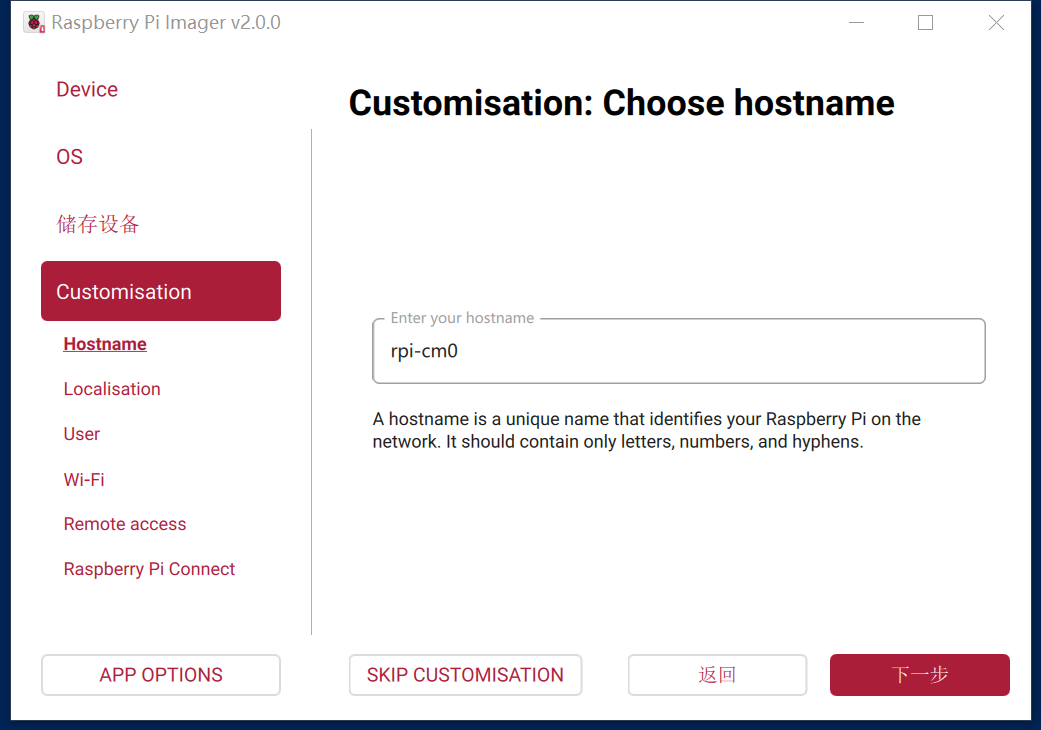

配置主机名、时区、账户、WIFI等信息, 按需配置, 这里只放一张配置主机名的图.

ps. 虽然配置账户处可以配置root用户密码, 但是SSH默认禁止root用户登录, 这点需要注意.


写入镜像

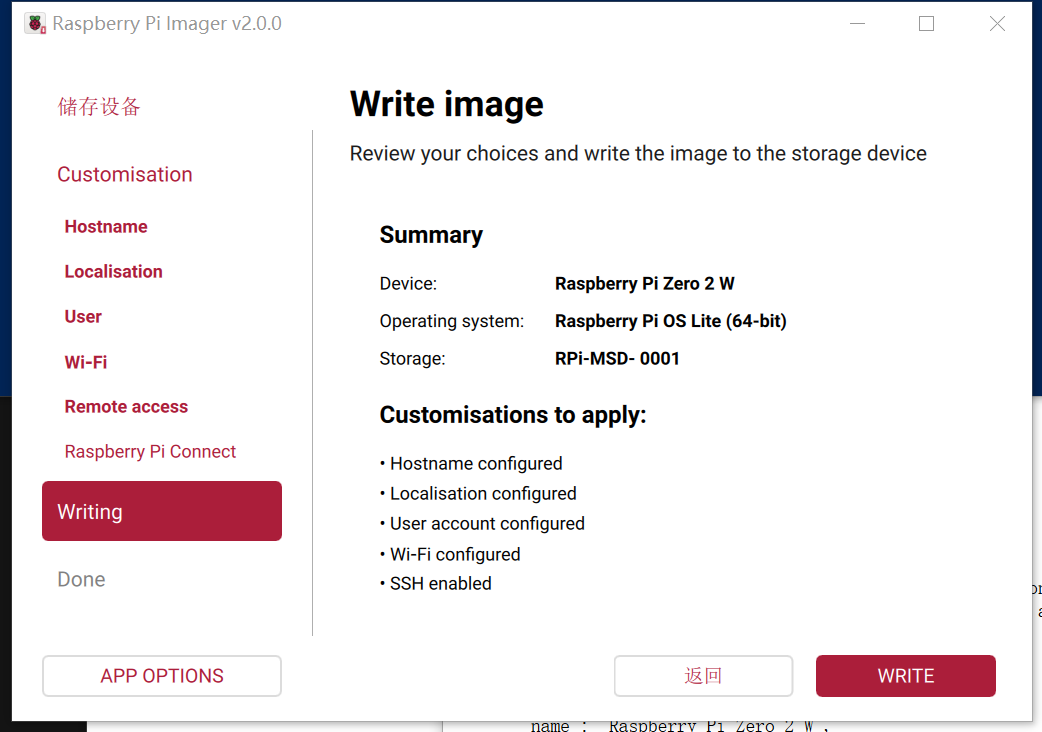

点击WRITE开始写入镜像

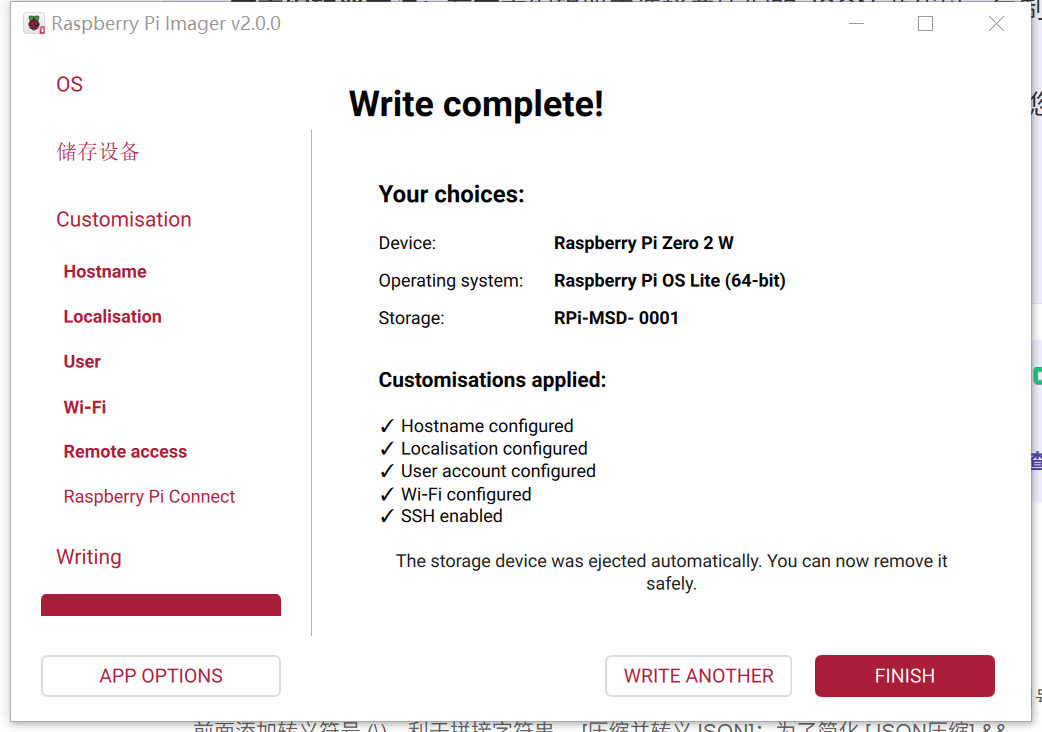

写入完成


启动

移除nRPIBOOT排针上的跳线帽, 把micro usb换到PWR接口, 另一端插到5V2A的电源中.

等待片刻, 待板子上的黄绿色指示灯常亮后, 即可通过HDMI外接显示器/SSH链接上树莓派CM0进行操作.
