ROS2 Humble生态系统体验-基于米尔RK3576开发板

当RK3576的强劲“大脑”（四核A72+四核A53）与强大的GPU、VPU、NPU加速模块相遇，一场高性价比的机器人开发革命正在悄然发生。我们成功将完整的Ubuntu 22.04与ROS2 Humble生态系统，完美移植到了这颗国产芯片上。一个稳定、全功能的机器人软件开发平台已经就绪，现在就来一起探索它的强大魅力！

一、系统启动与基础性能展示

1. 硬件平台简介

• 开发板：MYD-LR3576
• 存储：eMMC 64GB
• 内存：8GB LPDDR4
• 登录信息：root/123456 或 myir/123456

2. 系统基本信息

• 版本：Ubuntu 22.04.5 LTS
• 启动速度：HDMI 3秒显示Logo，25秒进入桌面

3. 资源占用实测

磁盘使用情况：

Filesystem      Size  Used  Avail  Use%  Mounted on
/dev/root        57G   13G    42G   23%   /

内存状态：

Mem:   7.7Gi total, 760Mi used, 6.4Gi free

CPU负载情况：

8核CPU在空闲状态下利用率接近0%，系统响应迅速。

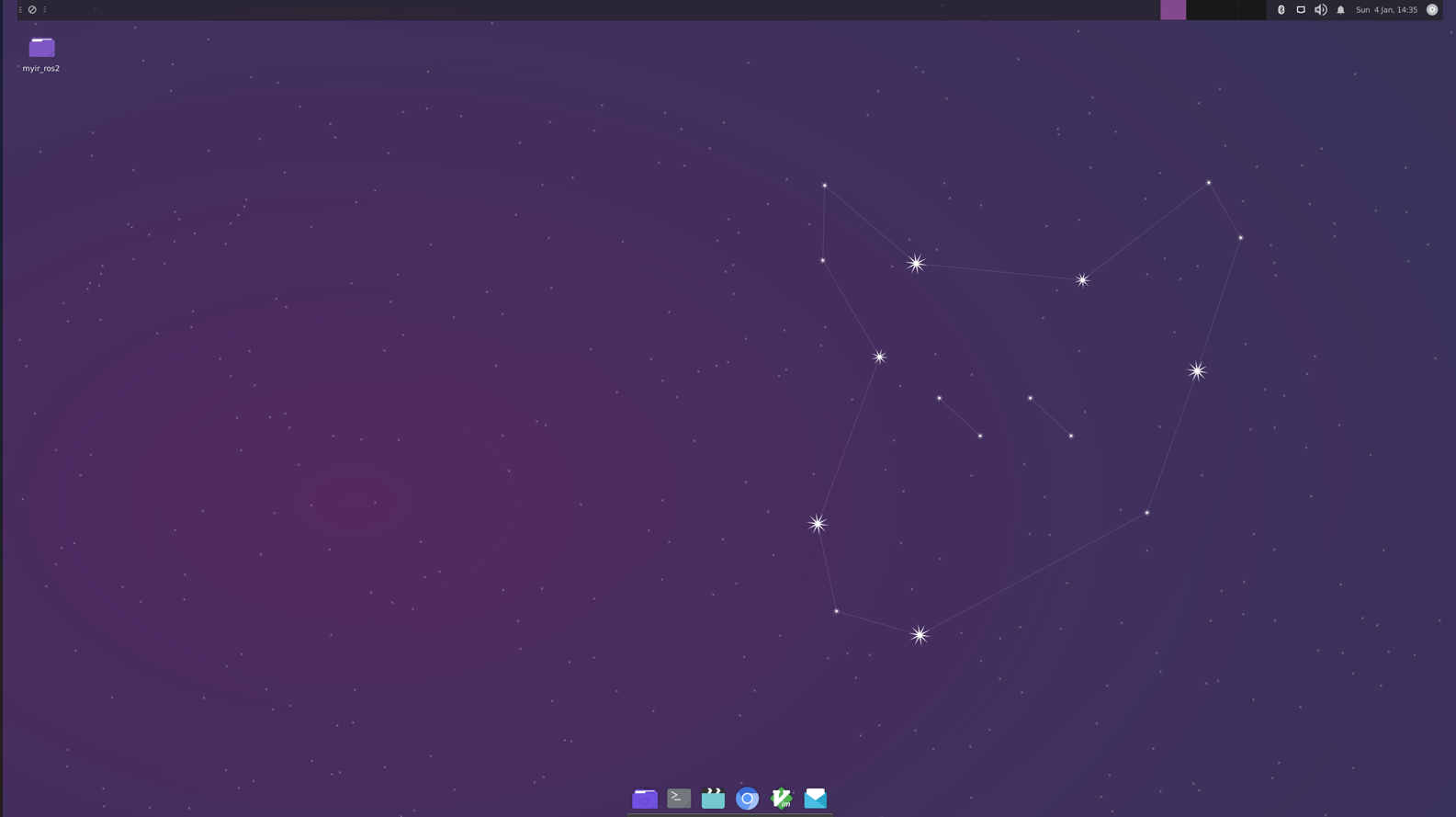

4. 桌面环境展示

默认搭载轻量级Xfce4桌面，简洁流畅。

5.系统功能介绍

二、ROS2核心功能测试

1. 环境验证

ROS_VERSION=2
ROS_DISTRO=humble
ROS_PYTHON_VERSION=3

确认运行ROS2 Humble长期支持版，生态完整。

2. 通信测试

话题发布/订阅：C++与Python节点通信正常，跨终端交互流畅。

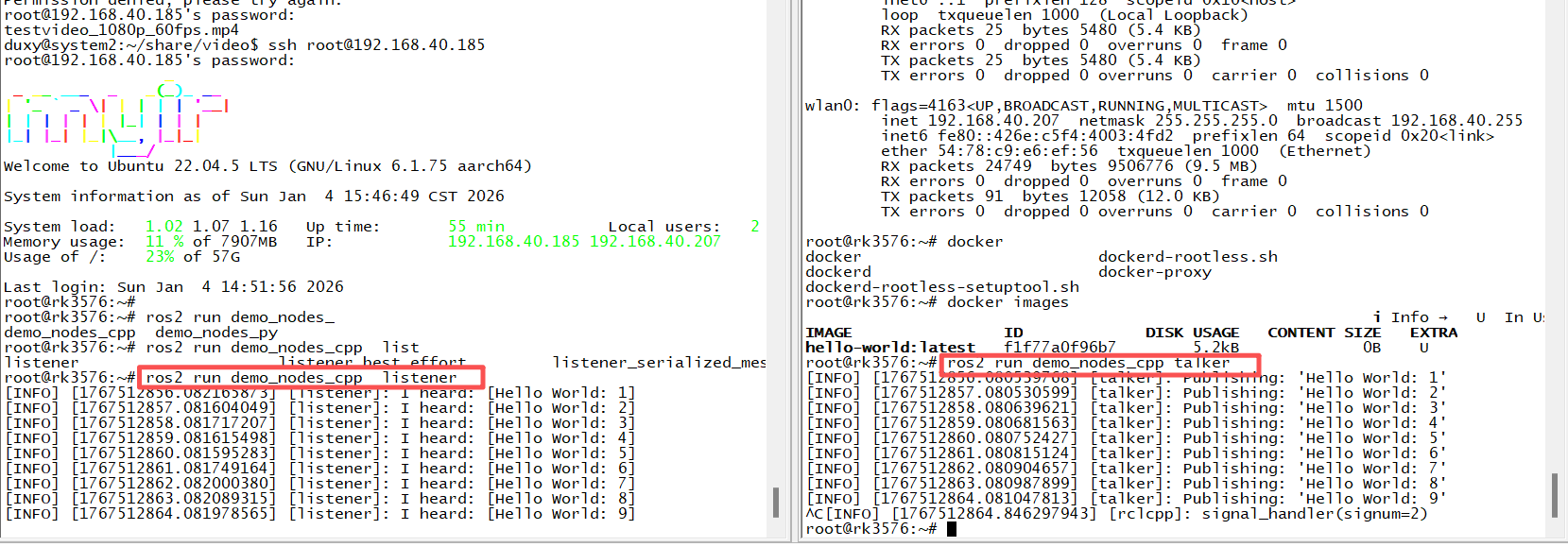

• 使用C++演示

左边窗口ssh登录，订阅模式； 右边窗口debug连接，话题发布

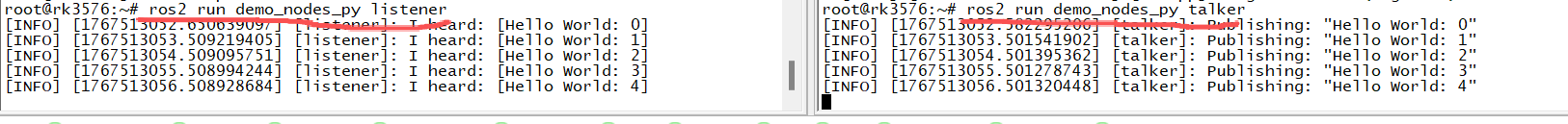

• 使用Python演示

3. 性能表现

root@rk3576:~# ros2 topic hz /chatter
average rate: 1.001
        min: 0.999s max: 0.999s std dev: 0.00018s window: 3
average rate: 1.001
        min: 0.999s max: 1.000s std dev: 0.00021s window: 5
average rate: 1.001
        min: 0.999s max: 1.000s std dev: 0.00021s window: 7
average rate: 1.001
        min: 0.999s max: 1.000s std dev: 0.00027s window: 9
average rate: 1.001
        min: 0.999s max: 1.000s std dev: 0.00029s window: 11
average rate: 1.001
        min: 0.999s max: 1.000s std dev: 0.00029s window: 13

4. 可视化工具

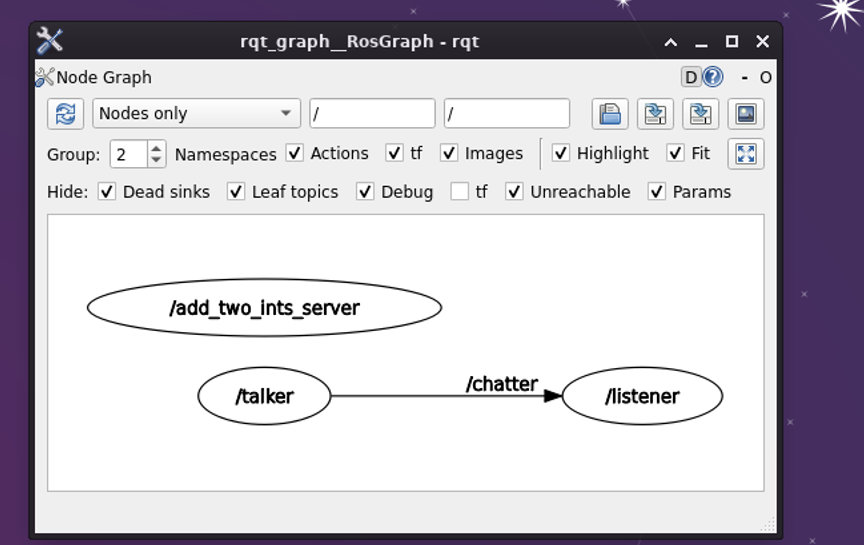

rqt_graph：清晰展示节点拓扑，系统架构一目了然。

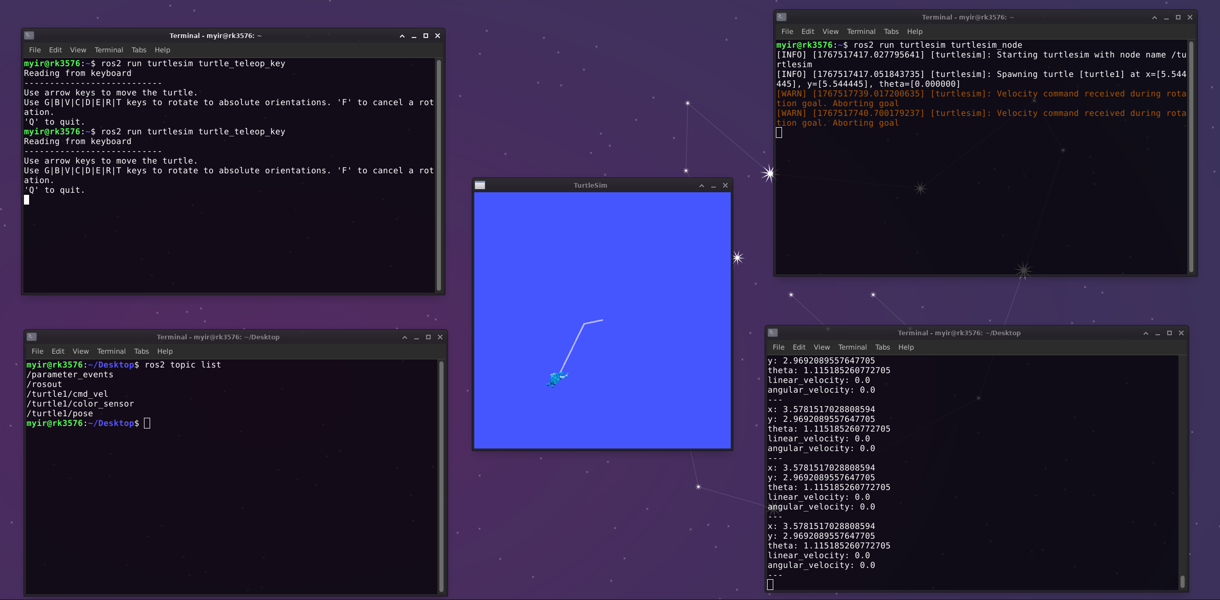

5.小乌龟-Turtlesim经典演示

终端1 启动”小乌龟”

ros2 run turtlesim turtlesim_node

终端2 开启键盘控制

ros2 run turtlesim turtle_teleop_key

终端3 开启查看活跃话题

ros2 topic list

终端4 查看乌龟实时位置

ros2 topic echo /turtle1/pose

三、RVIZ2三维可视化实战

1.启动与界面

启动命令

Ros2 run rviz2 rviz2

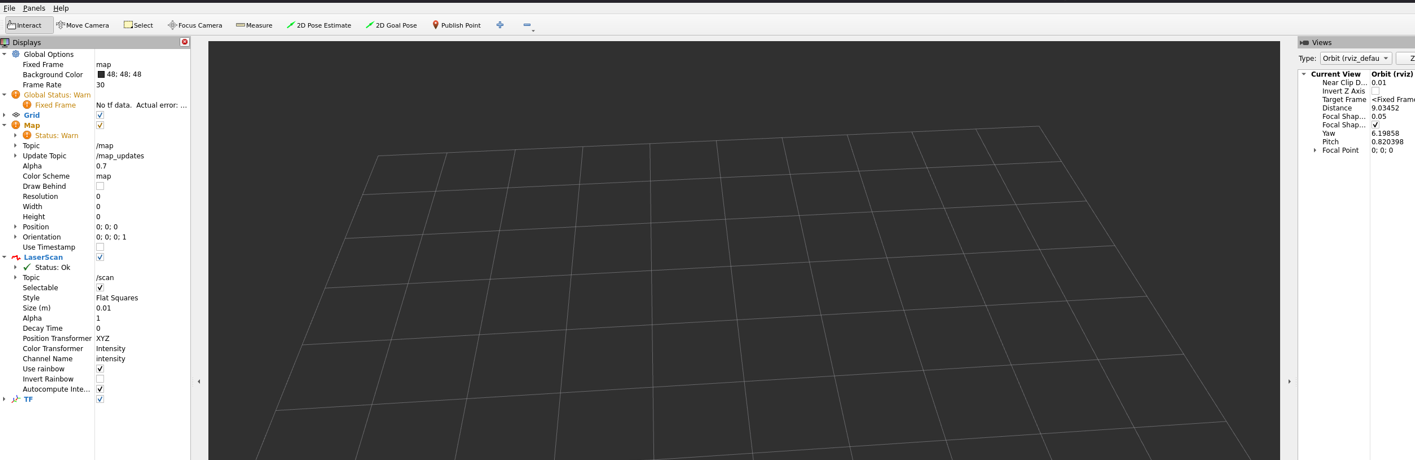

界面

成功启动RVIZ2，界面加载完整，支持3D可视化交互。

2. 机器人模型加载

apt install ros-humble-urdf-tutorial
ros2 launch urdf_tutorial display.launch.py model:=urdf/01-myfirst.urdf

​

3. 性能实测

• 2K分辨率全屏：CPU占用约60%
• GPU负载：36%@700MHz
• 渲染体验：操作流畅，视角切换无卡顿

四、总结与展望

RK3576平台完全具备运行完整ROS2生态的能力，性能满足：

• 机器人算法开发与调试
• 三维可视化与仿真
• 多传感器数据融合处理
• 教育实验与原型验证

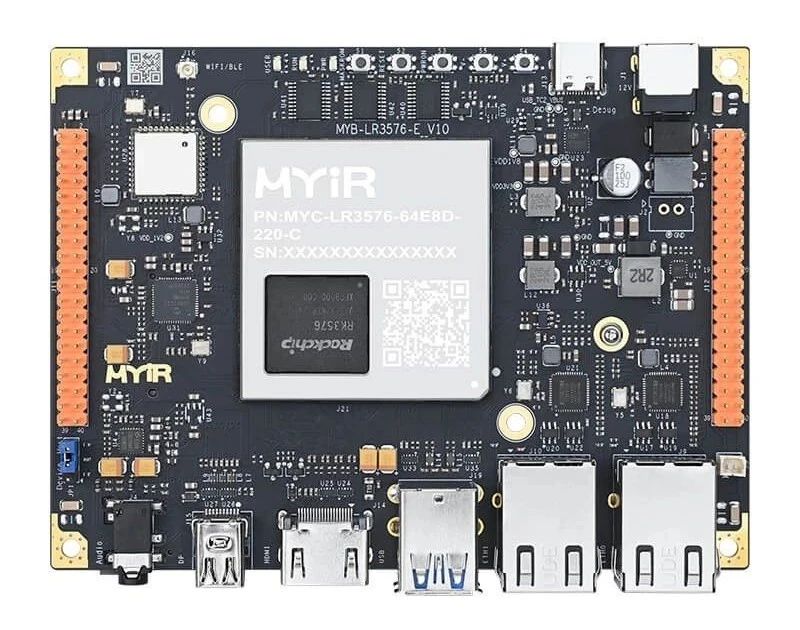

米尔基于RK3576开发板

核心优势

1. 国产化价值：全链路自主可控，助力机器人领域国产替代
2. 成本优势：千元级开发板实现完整ROS2开发环境
3. 功耗表现：典型场景功耗优于同性能x86平台
4. 生态完整：Ubuntu+ROS2+丰富外设驱动

未来计划

• 进一步优化GPU驱动，提升3D渲染性能
• 集成SLAM、导航等实际机器人应用栈
• 推动在AGV、服务机器人等场景的落地应用

给开发者的建议

推荐场景：

• 高校机器人课程教学平台
• 机器人算法研究与原型验证
• 轻量级机器人产品开发

注意事项：

• 建议使用SSD或高速TF卡提升IO性能
• 复杂3D场景可适当降低渲染质量
• 多节点应用注意内存分配优化
