VTJ.PRO「AI + 低代码」应用开发平台的多平台运行时系统

目的与范围

本文档解释了VTJ.PRO如何使单一DSL定义能够部署到三个不同的平台：Web、H5（移动端网页）和UniApp（跨平台原生应用）。多平台运行时系统基于@vtj/renderer包构建，该包提供了核心的Provider抽象和渲染引擎。每个平台都有自己的初始化逻辑和入口点，但共享相同的DSL源和渲染核心。

有关整体架构以及此系统如何融入更广泛系统的信息，请参阅架构文档。有关应用程序和模板管理的详细信息，请参阅低代码应用系统。


系统架构概述

多平台运行时系统由三层组成：

• 平台入口点 - 位于frontend/src/platform/{web,h5,uniapp}/main.ts的平台特定初始化
• 渲染器核心 - 共享的@vtj/renderer包，包含createProvider和Provider类
• 模板项目 - 位于templates/{web,h5,uniapp}/的独立模板项目

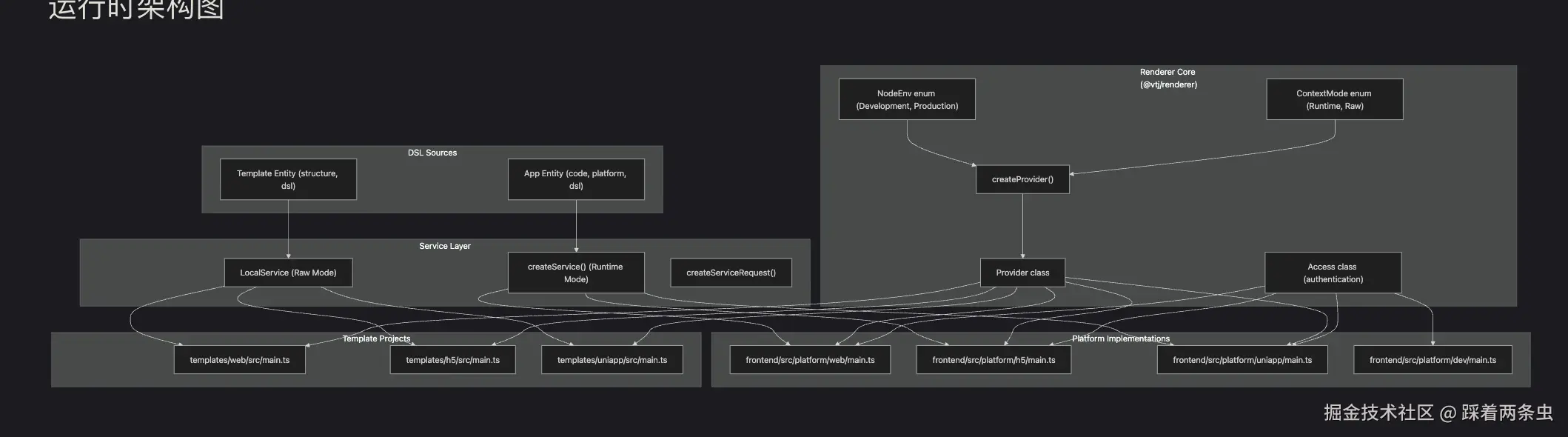

运行时架构图


上下文模式与Node环境

运行时系统在两种不同的上下文模式和两种Node环境中运行，这决定了应用程序如何初始化和执行。

上下文模式

Node环境

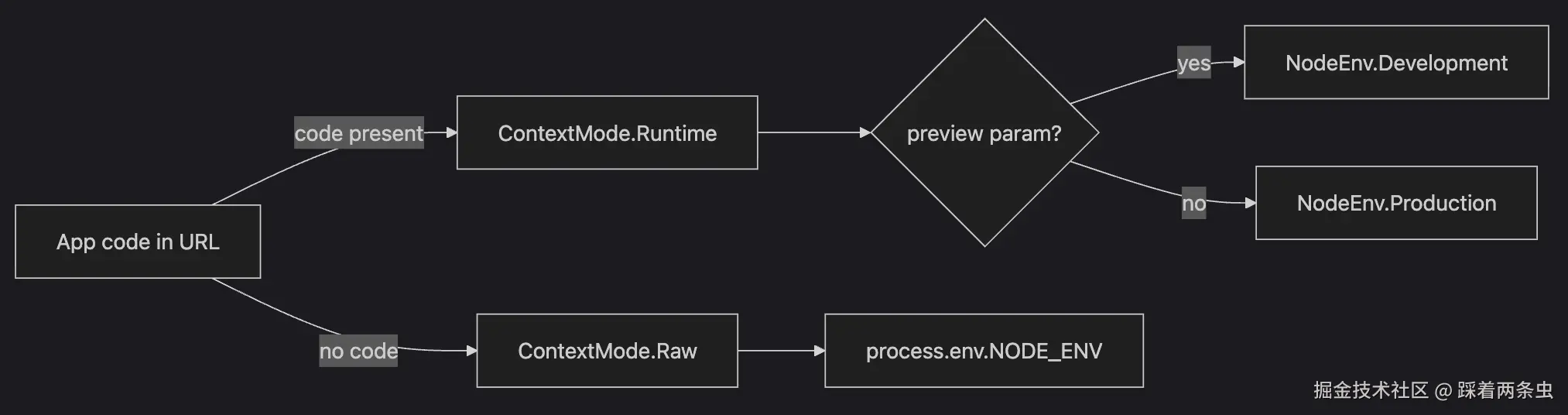

上下文模式选择逻辑


Web平台实现

Web平台是主要的部署目标，使用标准的Vue Router和HTML5历史模式。

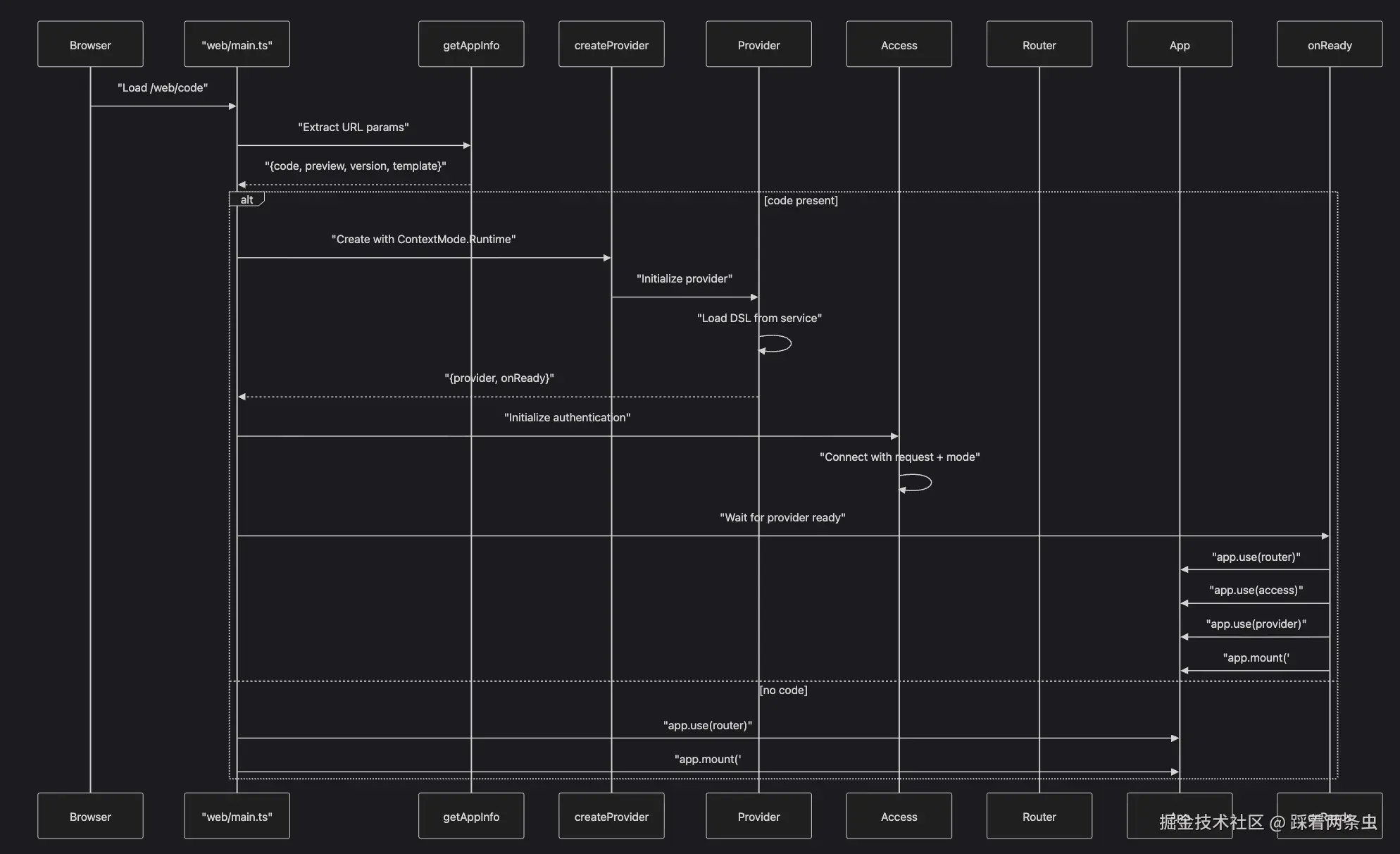

初始化流程

Web平台入口点图


createProvider配置

Web平台使用以下关键参数配置createProvider：

ts 体验AI代码助手 代码解读复制代码createProvider({
  nodeEnv: preview ? NodeEnv.Development : NodeEnv.Production,
  mode: ContextMode.Runtime,
  service: createService(template, preview, version),
  project: {
    id: code,
    platform: AppPlatform.Web
  },
  materialPath: MATERIAL_PATH,
  dependencies: {
    Vue: () => import('vue'),
    VueRouter: () => import('vue-router'),
    Pinia: () => import('pinia')
  },
  router,
  enableStaticRoute: true,
  routeAppendTo: ROUTER_APPEND_TO,
  adapter: {
    notify,
    loading,
    alert,
    useTitle
  }
});

关键配置选项：

• service: 通过createService(template, preview, version)创建，从后端获取DSL
• project.id: 来自URL的应用程序代码（例如/web/myapp）
• project.platform: 设置为AppPlatform.Web以进行平台特定渲染
• dependencies: Vue生态系统的动态导入（Vue、VueRouter、Pinia）
• router: 现有的Vue Router实例，动态路由将附加到其中
• enableStaticRoute: 允许混合静态和动态路由
• routeAppendTo: 指定DSL生成路由的父路由
• adapter: 平台特定的notify、loading、alert、useTitle实现

H5平台实现

H5平台针对移动端网页进行了优化，具有触摸设备的视口配置和移动端特定的样式。

H5与Web的差异

初始化逻辑

H5初始化与Web几乎相同，仅平台标识符不同：

ts 体验AI代码助手 代码解读复制代码project: {
  id: code,
  platform: AppPlatform.H5  // 与Web的唯一区别
}

Web和H5使用相同的：

• createProvider配置结构
• Access认证系统
• createService用于获取DSL
• 带有enableStaticRoute的Vue Router
• 适配器函数（notify、loading、alert、useTitle）

UniApp平台实现

UniApp与Web/H5有显著不同，因为它使用UniApp的组件系统和基于页面的路由生成原生类应用。

UniApp特定架构

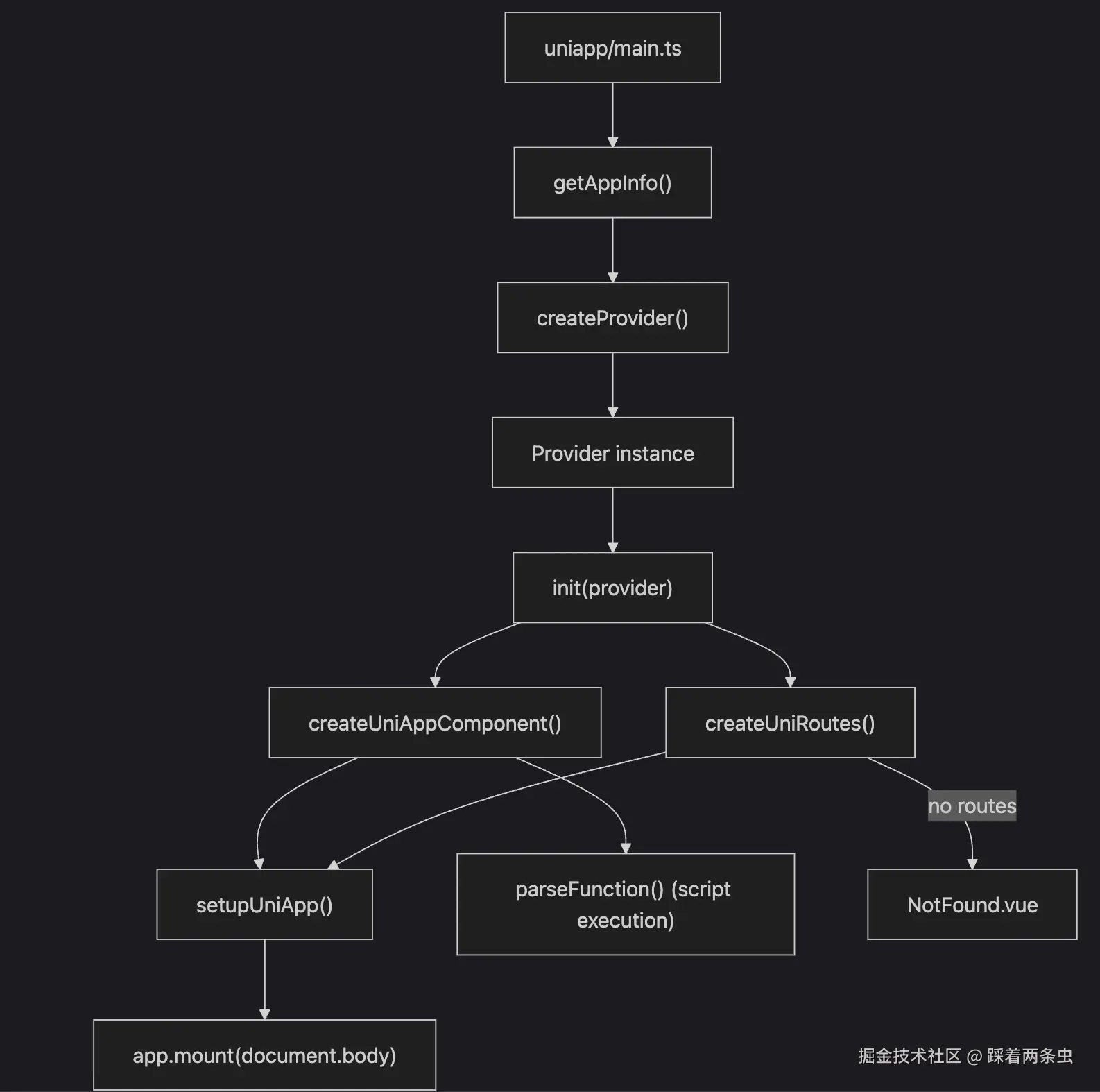

UniApp初始化流程


与Web/H5的关键差异

1. 无Router参数

UniApp不向createProvider传递router参数：

ts 体验AI代码助手 代码解读复制代码createProvider({
  nodeEnv: preview ? NodeEnv.Development : NodeEnv.Production,
  mode: ContextMode.Runtime,
  service,
  project: {
    id: code,
    platform: AppPlatform.UniApp
  }
  // 无router参数
  // 无enableStaticRoute
  // 无routeAppendTo
});

1. 自定义App组件创建

UniApp需要使用createUniAppComponent创建自定义App组件：

ts 体验AI代码助手 代码解读复制代码const App = createUniAppComponent(project.uniConfig || {}, (script) =>
  parseFunction(script, window, false, true)
);

此函数：

• 接收项目的uniConfig（包含pagesJson、manifestJson、css）
• 使用parseFunction在沙盒化的window上下文中执行自定义脚本
• 返回一个作为UniApp根组件的Vue组件

1. 基于页面的路由

UniApp使用基于页面的路由，而不是Vue Router，通过createUniRoutes：

ts 体验AI代码助手 代码解读复制代码const routes = await createUniRoutes(provider, true, basePath);

这基于以下内容生成路由：

• DSL定义的页面
• pagesJson配置
• 所有页面的基础路径（默认为/pages）

1. UniApp设置函数

UniApp需要setupUniApp来初始化UniApp生态系统：

ts 体验AI代码助手 代码解读复制代码const app = setupUniApp({
  Vue,
  App,
  UniH5,
  routes,
  css,
  pagesJson,
  manifestJson
});

此函数：

• 将Vue与UniApp的H5运行时（UniH5）集成
• 应用来自uniConfig.css的全局CSS
• 根据pagesJson配置页面
• 根据manifestJson设置应用清单

1. Body挂载

UniApp直接挂载到document.body而不是#app：

ini 体验AI代码助手 代码解读复制代码app.mount(document.body);

回退处理

当未提供应用程序代码或路由为空时，UniApp显示NotFound.vue组件：

ts 体验AI代码助手 代码解读复制代码if (routes.length === 0) {
  routes.push({
    id: 'NotFound',
    path: '/',
    component: NotFound as any
  });
}

模板项目

模板项目是独立的启动项目，开发人员可以用于本地开发，无需完整的VTJ.PRO平台后端。

模板与运行时平台对比

Web模板初始化

Web模板配置

ts 体验AI代码助手 代码解读复制代码const service = new LocalService(createServiceRequest(notify));
const { provider, onReady } = createProvider({
  nodeEnv: process.env.NODE_ENV as NodeEnv,
  mode: ContextMode.Raw,
  modules: createModules(),
  adapter: createAdapter({ loading, notify, Startup, useTitle }),
  service,
  router,
  dependencies: {
    Vue: () => import('vue'),
    VueRouter: () => import('vue-router'),
    Pinia: () => import('pinia'),
    VueI18n: () => import('vue-i18n')
  },
  project: {
    id: vtj?.id || name // 来自package.json
  },
  enableStaticRoute: true
});

关键模板特性：

• modules: createModules()为本地开发提供预配置的模块
• LocalService: 从本地源而不是API加载DSL
• createServiceRequest: 创建带有notify回调的请求处理器
• VueI18n: 包含国际化支持
• IconsPlugin: UI组件的图标系统插件
• autoUpdate(): 仅在生产环境中检查更新的功能

H5模板初始化

H5模板遵循与Web模板相同的模式，但有以下调整：

• 使用@vtj/h5包而不是@vtj/web
• 无IconsPlugin（移动端不需要）
• 适配器中无useTitle（移动端不更改文档标题）
• 与H5运行时平台相同的视口配置

UniApp模板初始化

UniApp模板由于SSR（服务器端渲染）架构而使用完全不同的结构：

ts 体验AI代码助手 代码解读复制代码export function createApp() {
  const app = createSSRApp(App);
  onReady(() => {
    app.use(provider);
  });

  return {
    app
  };
}

UniApp模板差异：

• 使用createSSRApp而不是createApp以支持SSR
• 导出createApp函数而不是立即挂载
• 无router参数（使用pages.json）
• 无Access认证
• 仅VueI18n依赖项（无router或Pinia）

服务层架构

服务层负责获取DSL定义并将其提供给渲染器。

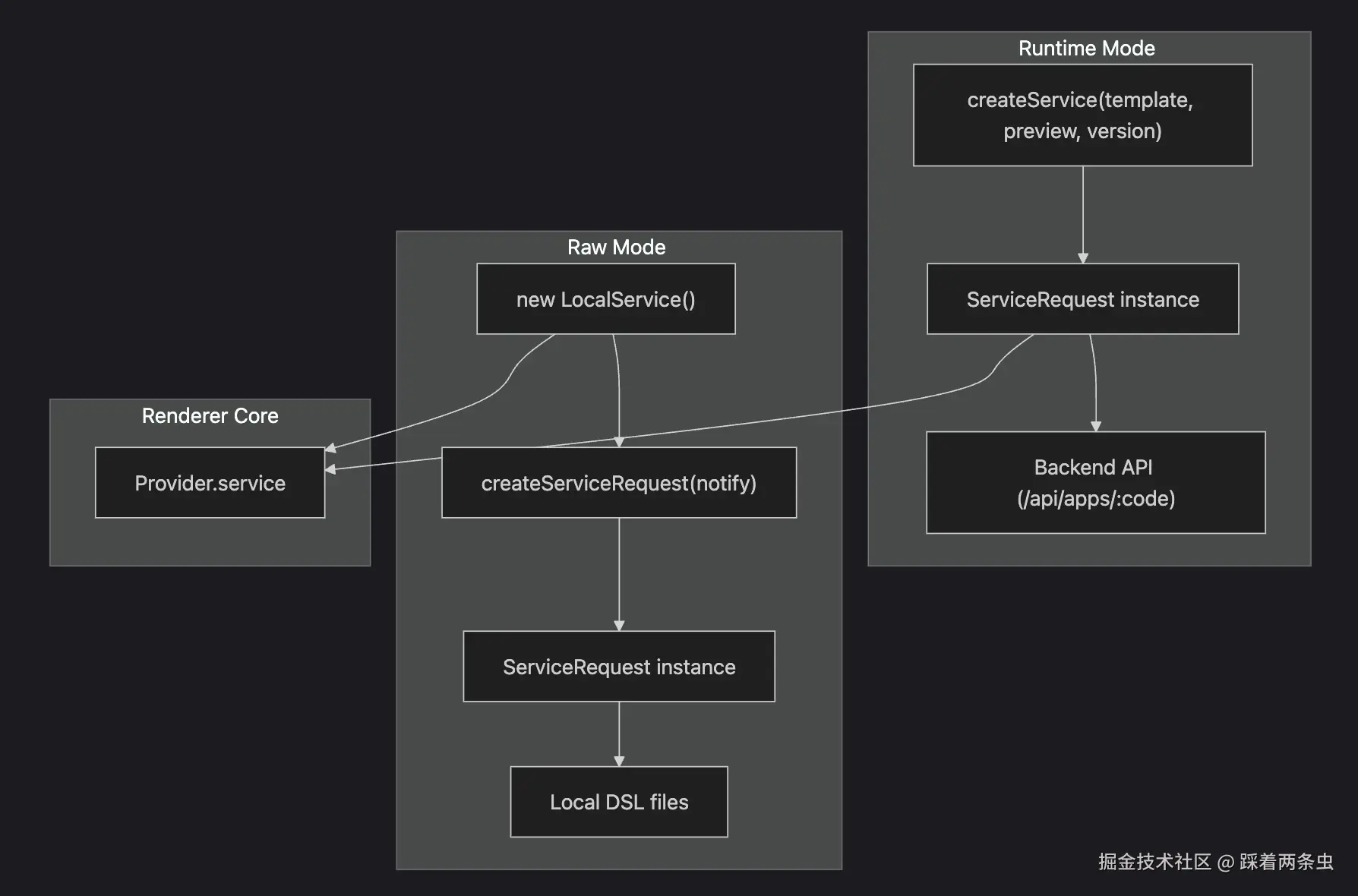

服务类型

服务层对比


createService函数

createService函数在运行时平台中用于从后端获取DSL：

ts 体验AI代码助手 代码解读复制代码const service = createService(template, preview, version);

参数：

• template: 布尔值，指示是否加载模板（true）或应用（false）
• preview: 布尔值，指示预览模式与生产模式
• version: 可选版本标识符，用于特定版本加载

行为：

• 根据参数构建API端点：/api/apps/{code}或/api/templates/{id}
• 附加预览和版本的查询参数
• 返回Provider用于获取DSL的服务对象
• 自动包含来自Access系统的认证头

LocalService类

LocalService类在模板项目中用于本地开发：

ts 体验AI代码助手 代码解读复制代码const service = new LocalService(createServiceRequest(notify));

特性：

• 从本地项目文件或嵌入式定义加载DSL
• 不需要后端API连接
• 使用createServiceRequest创建带有notify回调的请求处理器
• 适用于离线开发和测试

访问控制集成

Access类为运行时平台提供认证和授权。

Access初始化

Access配置模式

ts 体验AI代码助手 代码解读复制代码const access = new Access({
  alert,
  storageKey: STORAGE_KEY,
  privateKey: ACCESS_PRIVATE_KEY
});

access.connect({ request, mode: ContextMode.Runtime });

Access参数

Access连接

connect方法初始化访问控制：

• request: 由setPlatformRequest创建的请求处理器
• mode: ContextMode（Runtime或Raw）
• router: 可选的Vue Router用于导航守卫

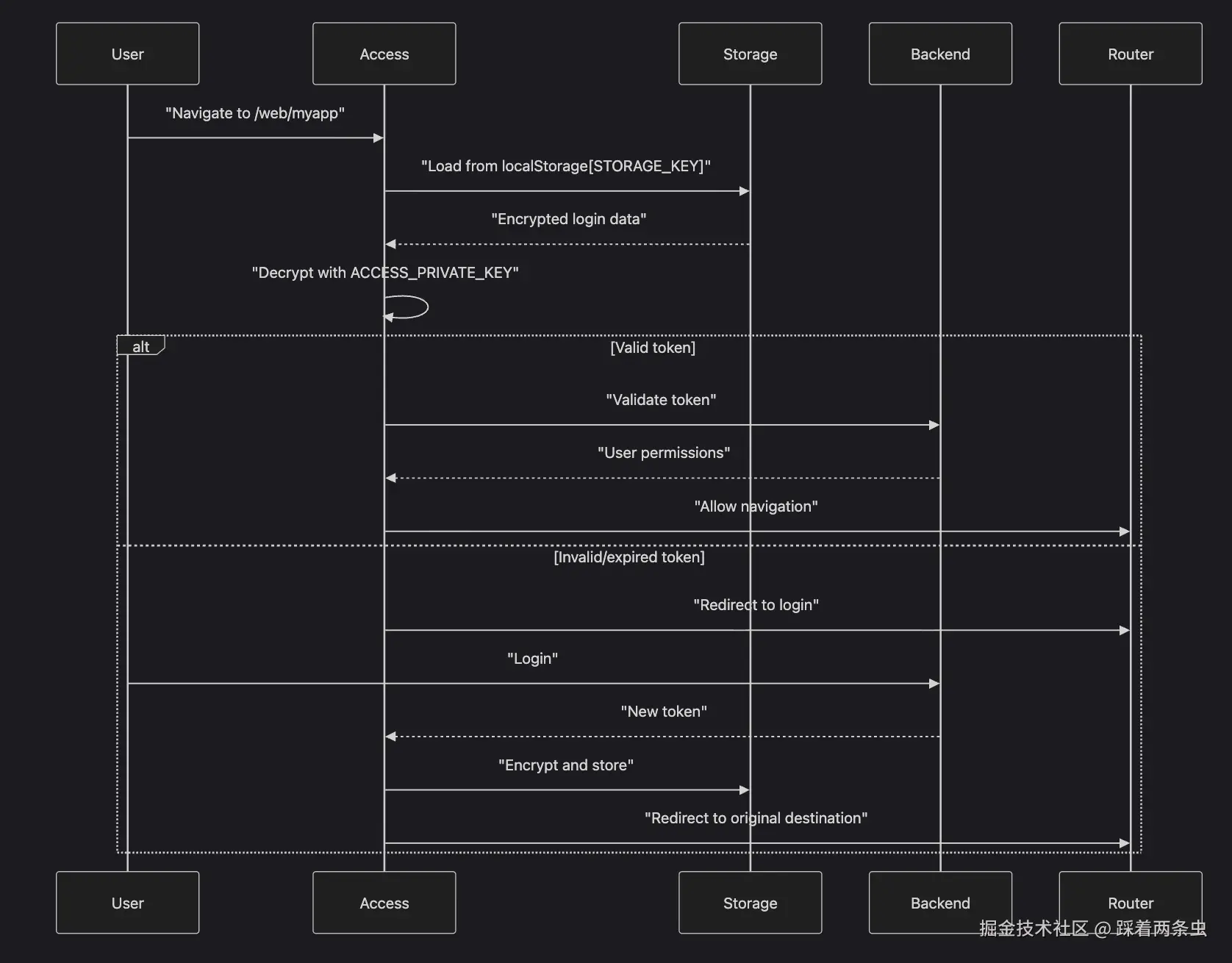

认证流程


平台特定的Access使用

运行时平台（Web、H5、UniApp）：

ts 体验AI代码助手 代码解读复制代码app.use(access); // 作为Vue插件安装

开发平台：

ts 体验AI代码助手 代码解读复制代码access.connect({ request, router }); // 不需要mode参数

模板项目：

• 不使用Access类
• 如果需要，认证由外部处理
• 适用于面向公众的应用

适配器系统

适配器提供常见UI操作的平台特定实现。

适配器接口

ts 体验AI代码助手 代码解读复制代码adapter: {
  notify: Function,
  loading: Function,
  alert: Function,
  useTitle?: Function  // 仅Web/H5平台
}

适配器函数

平台特定适配器

Web平台：

• 使用@vueuse/core的useTitle
• 支持完整的桌面UI模式
• 可以显示带有操作的丰富通知

H5平台：

• 移动端优化的Toast样式
• 触摸友好的警告对话框
• 与Web相同的适配器接口

UniApp平台：

• 使用UniApp的原生UI组件
• notify映射到uni.showToast
• loading映射到uni.showLoading/uni.hideLoading
• alert映射到uni.showModal
• 无useTitle（在原生上下文中不适用）

适配器创建

运行时平台：

ts 体验AI代码助手 代码解读复制代码import { notify, loading, alert, useTitle } from './adapter';

adapter: {
  (notify, loading, alert, useTitle);
}

模板项目：

ts 体验AI代码助手 代码解读复制代码import { createAdapter } from '@vtj/web';
const adapter = createAdapter({ loading, notify, Startup, useTitle });

依赖管理

渲染器动态导入Vue生态系统依赖项，以避免初始包过大。

依赖配置

运行时平台（Web、H5）：

ts 体验AI代码助手 代码解读复制代码dependencies: {
  Vue: () => import('vue'),
  VueRouter: () => import('vue-router'),
  Pinia: () => import('pinia')
}

模板项目（Web、H5）：

ts 体验AI代码助手 代码解读复制代码dependencies: {
  Vue: () => import('vue'),
  VueRouter: () => import('vue-router'),
  Pinia: () => import('pinia'),
  VueI18n: () => import('vue-i18n')
}

UniApp运行时：

无依赖配置（UniApp提供自己的生态系统）

UniApp模板：

ts 体验AI代码助手 代码解读复制代码dependencies: {
  VueI18n: async () => VueI18n; // 直接导入
}

依赖加载

渲染器在需要时异步加载依赖项：

• 初始加载：仅加载Vue核心
• 需要路由时：当DSL定义路由时动态导入VueRouter
• 状态管理：当DSL使用存储时加载Pinia
• 国际化：当DSL使用翻译时加载VueI18n

此策略减少了初始包大小并提高了加载性能。

部署上下文

运行时系统支持三种部署上下文，由URL结构决定。

URL模式

上下文提取

getAppInfo() 函数从URL中提取上下文：

ts 体验AI代码助手 代码解读复制代码const { code, preview, version, template } = getAppInfo();

返回值：

• code: 应用程序代码标识符（来自URL段）
• preview: 布尔值，指示预览模式（如果URL中包含/preview则为true）
• version: 版本标识符（来自URL中的/version/{v}）
• template: 布尔值，指示模板模式（如果URL中包含/template/则为true）

上下文特定行为

生产环境上下文：

• NodeEnv.Production
• 优化打包
• 启用缓存
• 自动更新检查
• 加载生产环境DSL版本

预览环境上下文：

• NodeEnv.Development
• 启用热重载
• 加载最新草稿DSL
• 调试模式激活
• 无缓存

版本环境上下文：

• NodeEnv.Production
• 加载特定DSL版本
• 历史版本查看
• 只读（不可编辑）
• 支持版本比较

路由集成

Web和H5平台与Vue Router集成，以支持静态和动态路由。

路由配置

ts 体验AI代码助手 代码解读复制代码{
  router,
  enableStaticRoute: true,
  routeAppendTo: ROUTER_APPEND_TO
}

参数：

• router: 现有的Vue Router实例
• enableStaticRoute: 允许混合平台路由和DSL路由
• routeAppendTo: DSL路由附加到的父路由名称

路由结构

静态路由（平台定义）：

ts 体验AI代码助手 代码解读复制代码/web/{code}.          → 应用容器
/web/{code}/preview.  → 预览模式
/h5/{code}            → 应用容器
/h5/{code}/preview    → 预览模式

动态路由（DSL定义）：

ts 体验AI代码助手 代码解读复制代码/web/{code}/#/page/{id} → DSL页面路由
/web/{code}/#/...       → 自定义DSL路由

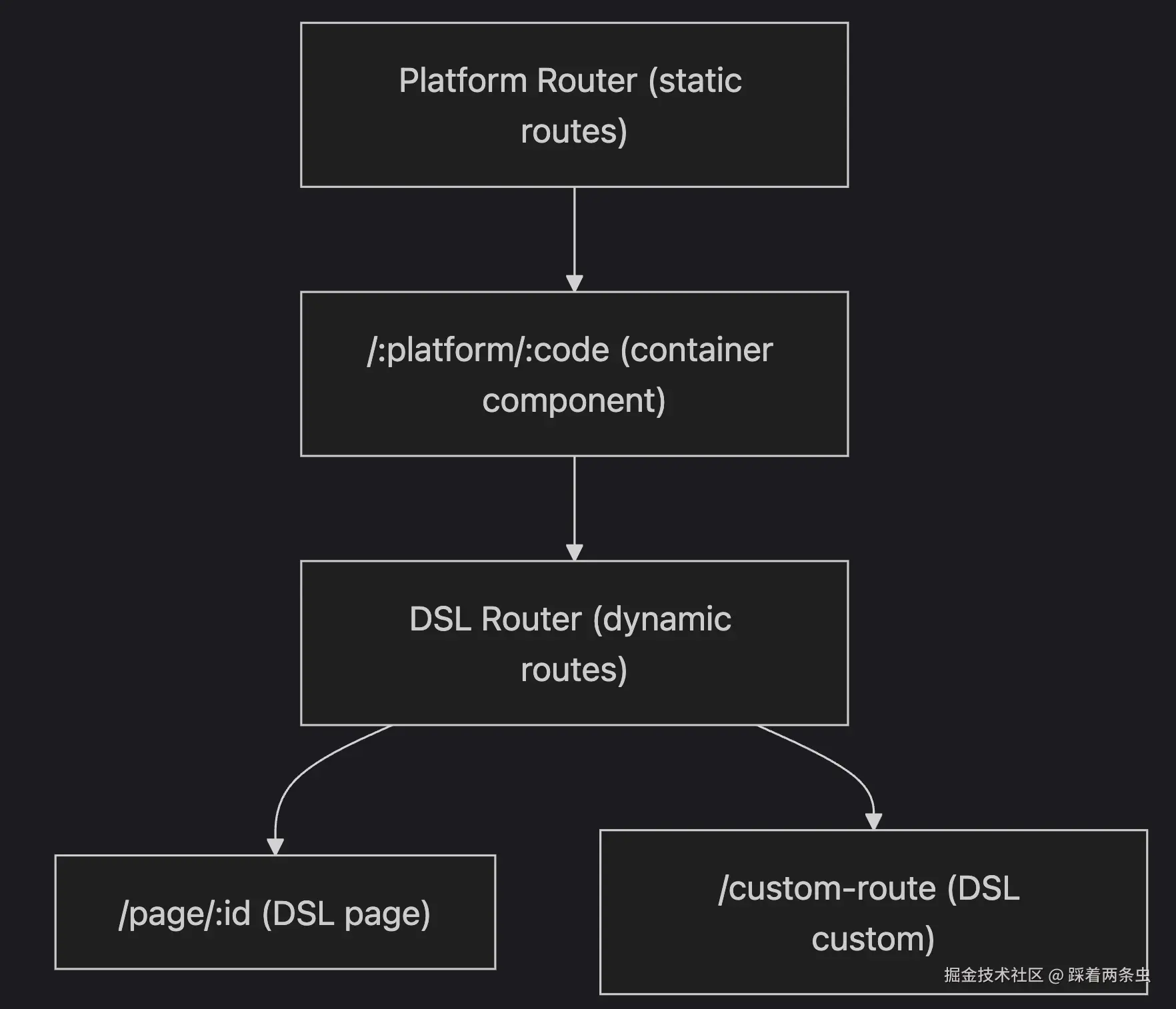

路由附加

渲染器将DSL生成的路由作为平台路由的子路由附加：


哈希模式 vs 历史模式：

• 运行时平台：在应用路由中使用哈希模式（/#/page/1）
• 模板项目：使用历史模式以获得干净的URL

HTML入口点

每个平台都有一个HTML入口点，用于加载适当的主脚本。

入口点对比

移动端视口配置

H5平台使用以下视口配置以获得最佳移动端体验：

ts 体验AI代码助手 代码解读复制代码<meta
  name="viewport"
  content="width=device-width, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0, viewport-fit=cover" />

关键设置：

• width=device-width: 匹配设备屏幕宽度
• initial-scale=1.0: 无初始缩放
• maximum-scale=1.0: 防止缩放（以获得类似应用的体验）
• minimum-scale=1.0: 防止缩小
• viewport-fit=cover: 处理刘海屏和安全区域

UniApp动态视口

UniApp使用JavaScript检测安全区域支持：

ts 体验AI代码助手 代码解读复制代码var coverSupport =
  'CSS' in window &&
  typeof CSS.supports === 'function' &&
  (CSS.supports('top: env(a)') || CSS.supports('top: constant(a)'));

document.write(
  '<meta name="viewport" content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0' +
    (coverSupport ? ', viewport-fit=cover' : '') +
    '" />'
);

这确保仅在设备支持时才添加viewport-fit=cover。

总结

多平台运行时系统使VTJ.PRO能够通过以下方式从单一DSL源部署应用到Web、H5和UniApp：

1. 统一核心：@vtj/renderer包，包含createProvider和Provider类
2. 平台抽象：适配器和依赖项隔离平台特定代码
3. 上下文模式：用于部署的运行时模式，用于本地开发的原始模式
4. 服务层：从后端或本地源动态加载DSL
5. 访问控制：为安全运行时环境集成的认证
6. 路由集成：平台路由和DSL路由的无缝混合
7. 模板项目：用于离线开发的独立项目
8. 每个平台都维护自己的入口点和初始化逻辑，同时共享核心渲染引擎，确保在所有部署目标上行为一致。
