【网络安全实验】IPSec的配置与实现

IPSec的配置与实现

一、实验目的

掌握IPSec密钥协商过程。

二、 实验内容

1. 在Windows中配置IPSec；
2. 用Wireshark抓取建立IPSec的密钥协商过程，以及建立之后的加密通信数据包，并进行分析；
3. 使用Cisco Packet Tracer配置 IPsec VPN
4. 记录实验步骤，完成实验总结与分析。
5. 参考文章链接： https://blog.csdn.net/weixin_42418315/article/details/131730646 https://blog.csdn.net/zero_number/article/details/127440085 https://blog.csdn.net/weixin_44517249/article/details/136366679 https://blog.csdn.net/HinsCoder/article/details/133935709

三、实验环境

软件环境：

Windows Server2003、Wireshark抓包软件、Cisco Packet Tracer

硬件环境：

• 两台Windows Server2003虚拟机（PC1的IP：192.168.127.101，PC2的IP：192.168.127.139）
• 一台安装Cisco Packet Tracer的Win11/Win10物理机

环境配置或拓扑图：

• 虚拟机网络配置为NAT模式，确保两台虚拟机在同一网段并且可以相互通信。

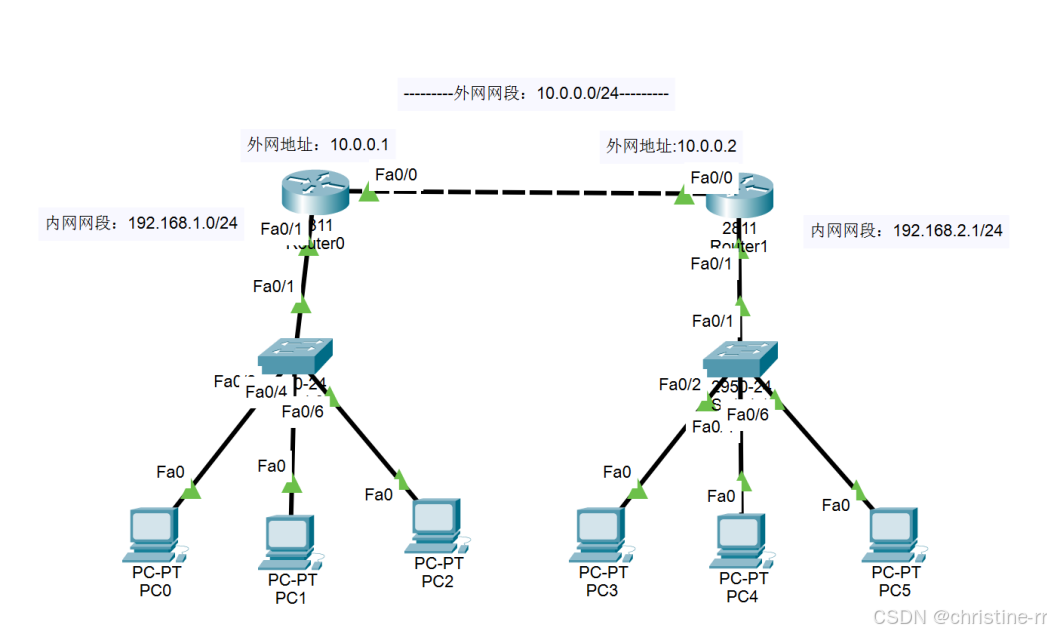

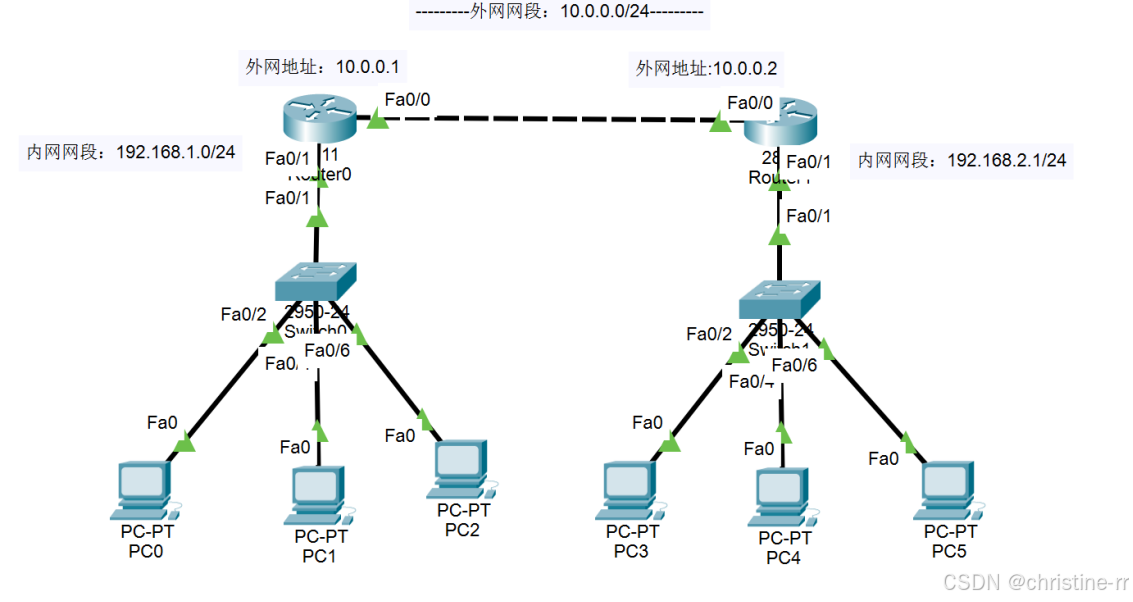

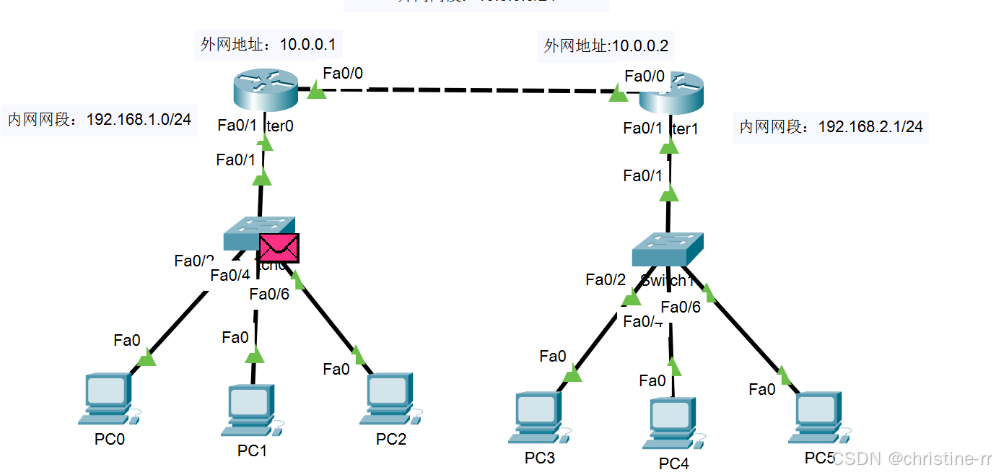

• Cisco Packet Tracer仿真拓扑图如下：

四、 实验步骤

第一部分：在Windows Server2003上配置IP安全策略

步骤一：创建IP安全策略

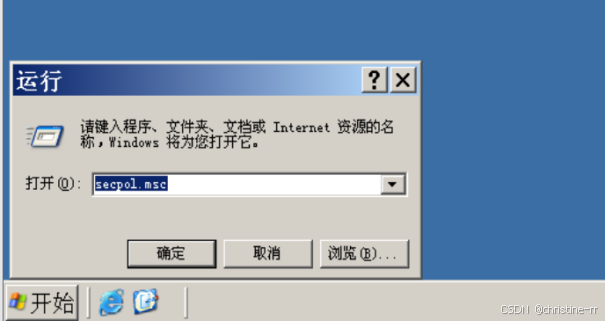

1. 在Windows Server2003虚拟机中按下windows+R组合键，输入secpol.msc进入“本地安全设置”

在这里插入图片描述

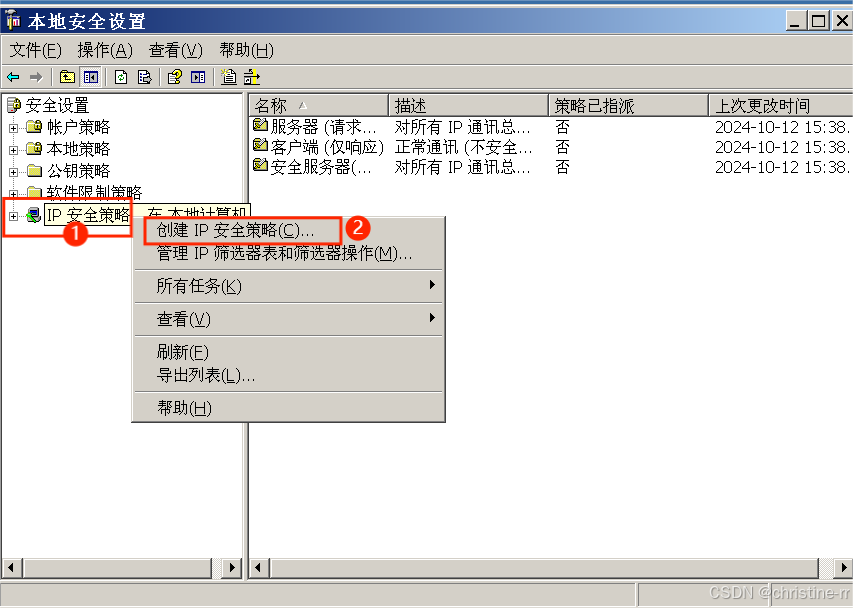

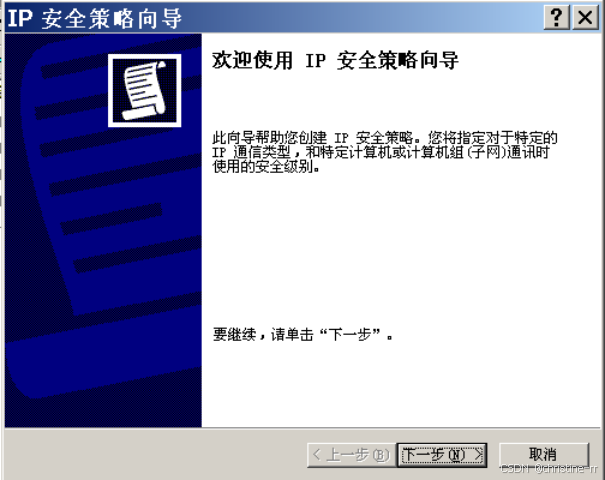

1. 选择“安全设置”下的“IP安全策略，在本地计算机”，右键，选择“创建IP安全策略”

在这里插入图片描述

在这里插入图片描述

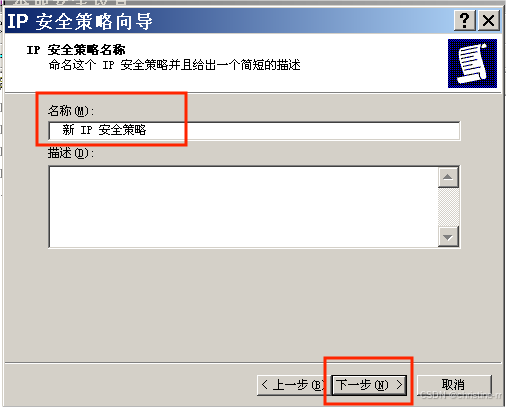

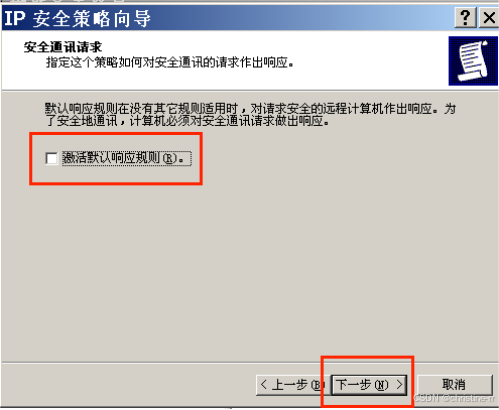

1. 点击“下一步”，设置IP安全策略名称“新IP安全策略”；“下一步”，取消“激活默认响应规则”，再进行点击“下一步”。

在这里插入图片描述

在这里插入图片描述

步骤二：编辑IP安全策略属性

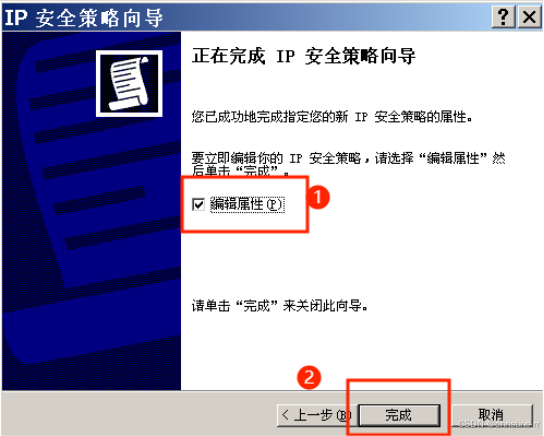

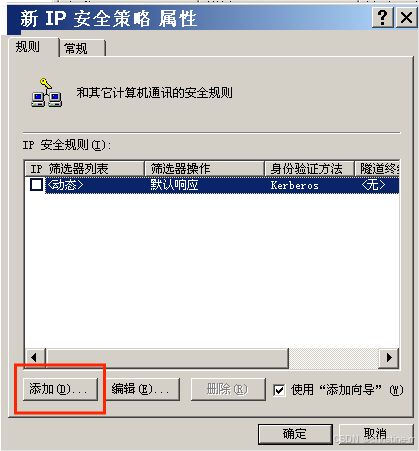

1. 勾选“编辑属性”，再点击“完成”，进入“新IP安全策略的属性”页面；点击“添加”来增加一条规则：

在这里插入图片描述

在这里插入图片描述

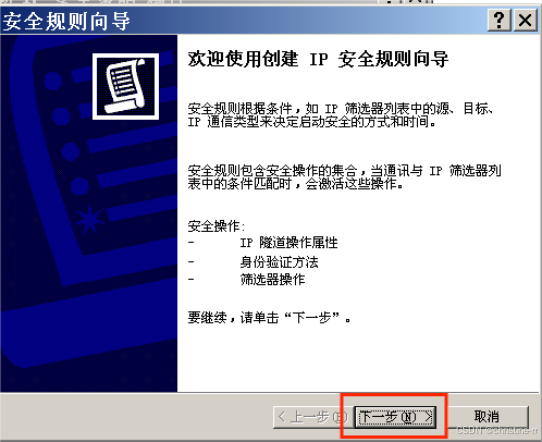

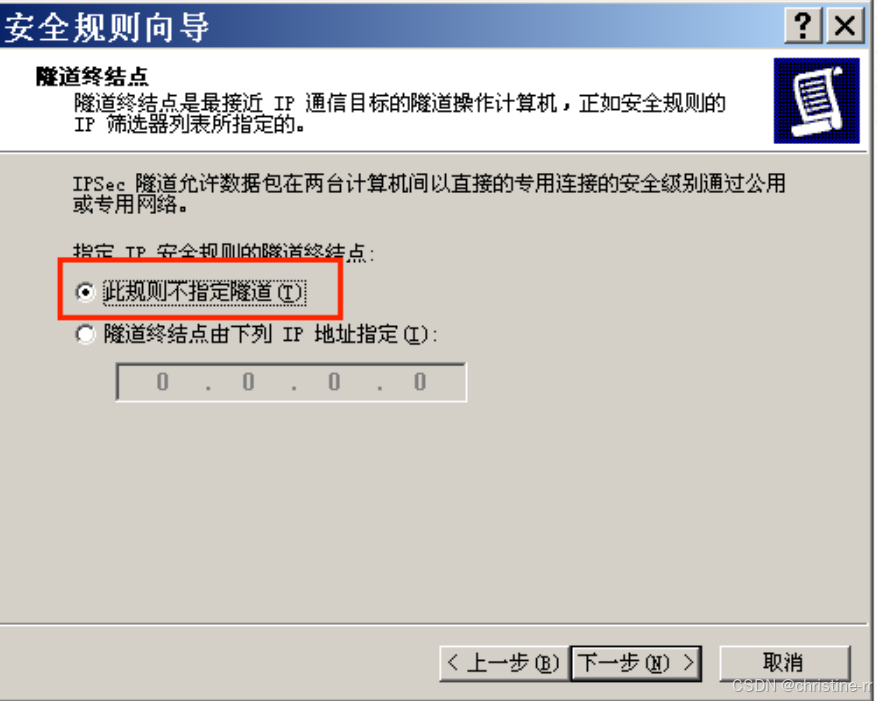

1. 进入“安全规则向导”，点击“下一步”；选择“此规则不指定隧道”，“下一步”

在这里插入图片描述

在这里插入图片描述

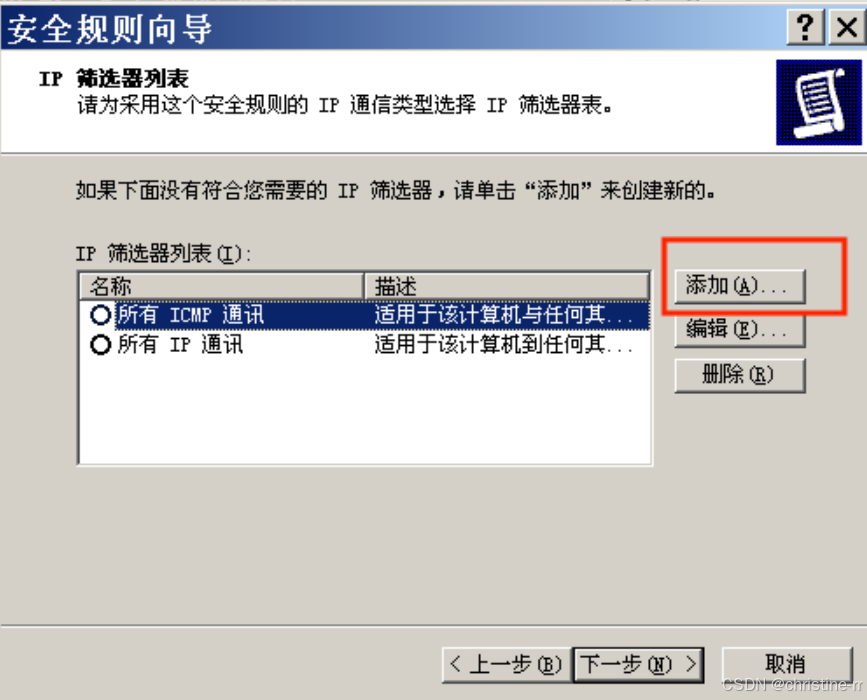

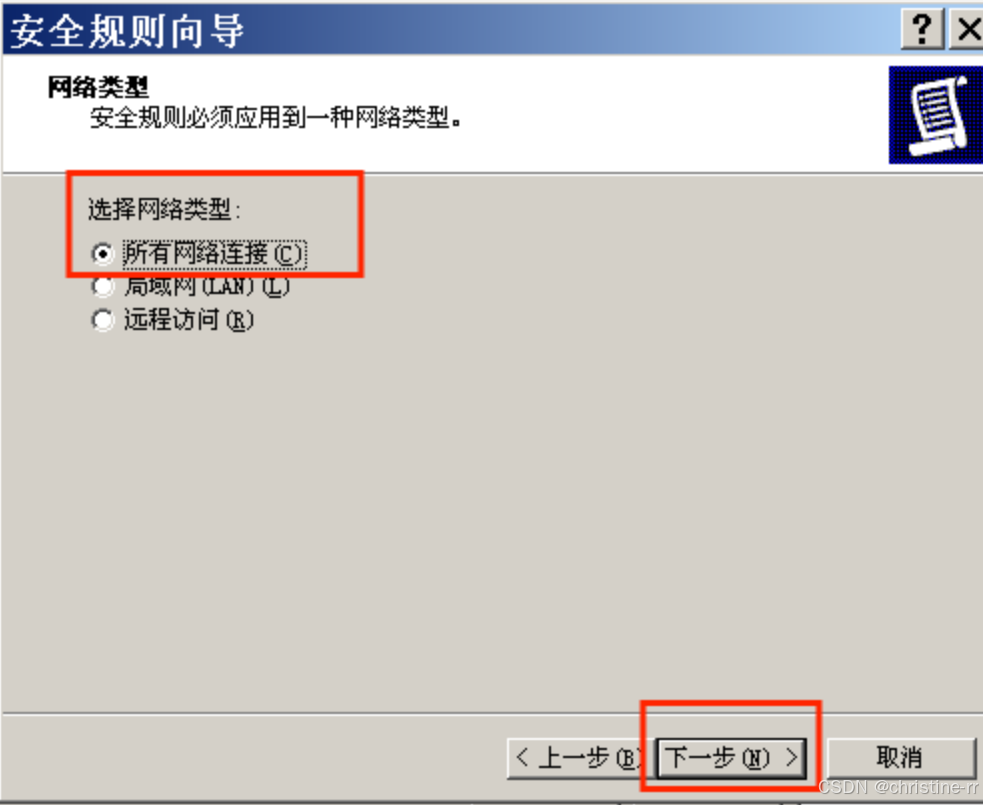

1. 选择网络类型为“所有网络连接”，再“下一步”；选择“添加”

在这里插入图片描述

在这里插入图片描述

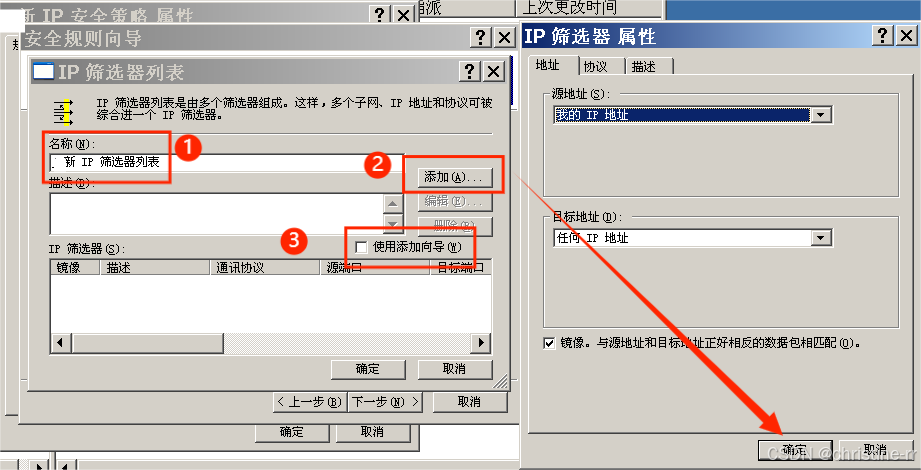

1. 在打开的“IP筛选列表”页面，填入名称“新IP筛选器列表”；选择“添加”，“IP筛选器属性”页面默认，“下一步”；去掉“使用添加向导”。最后点击“确定”，再弹出的窗口选“是”。

在这里插入图片描述

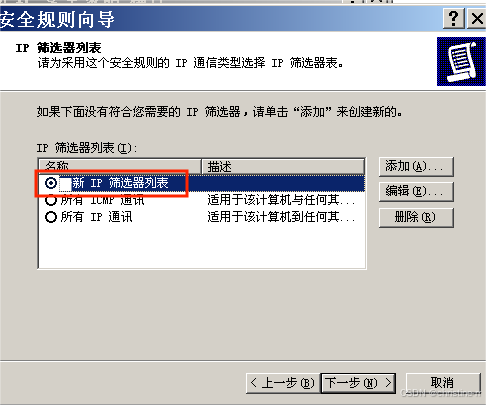

1. 此时可以看到“IP筛选器”框出现筛序；再“确定”；回到安全规则向导界面，勾选刚才新建的筛选器“新IP筛选器列表”。

在这里插入图片描述

在这里插入图片描述

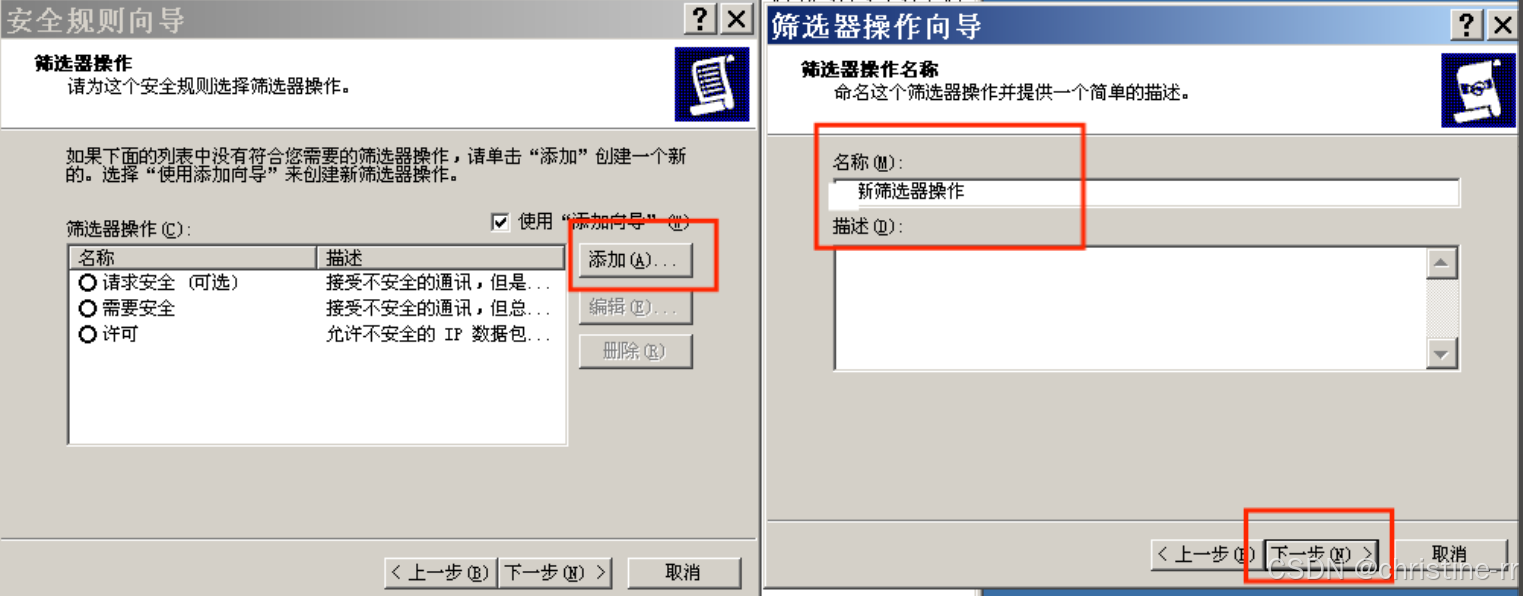

1. 点击“下一步”；在“筛选器操作”页面，点击“添加”；在“筛选器操作名称”页面输入筛选器名称为“新筛选器操作”，默认下一步：

在这里插入图片描述

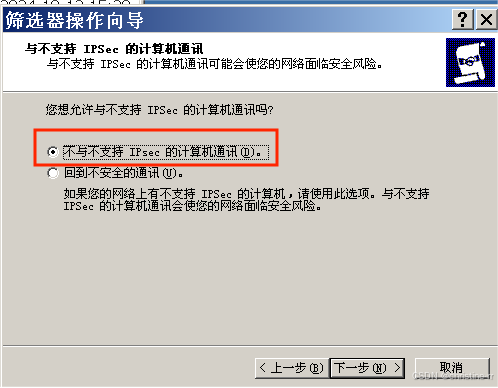

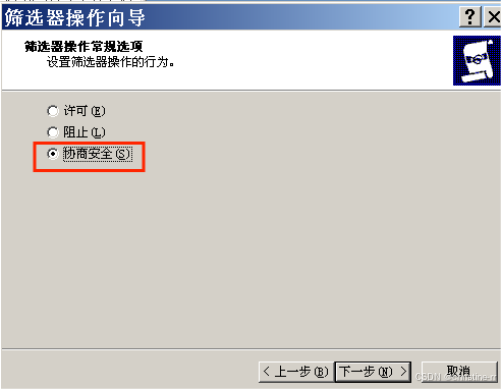

1. 选取“协商安全”；下一步，选择不允许不安全的通信“不与不支持IPsec的计算机通信”。

在这里插入图片描述

在这里插入图片描述

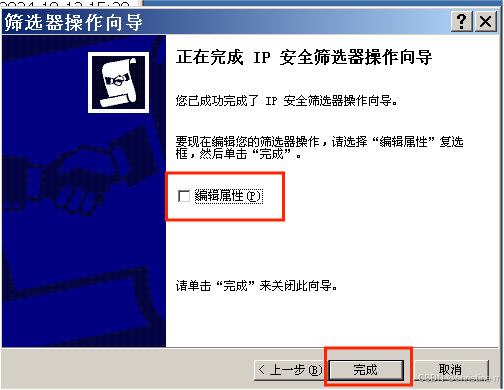

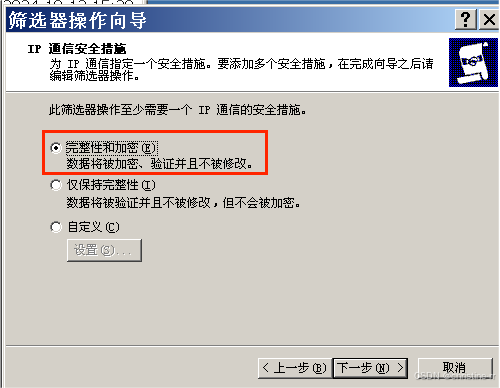

1. “下一步”，选择完整性和加密；“下一步”，取消“编辑属性”，完成设置。

在这里插入图片描述

在这里插入图片描述

步骤三：设置安全规则

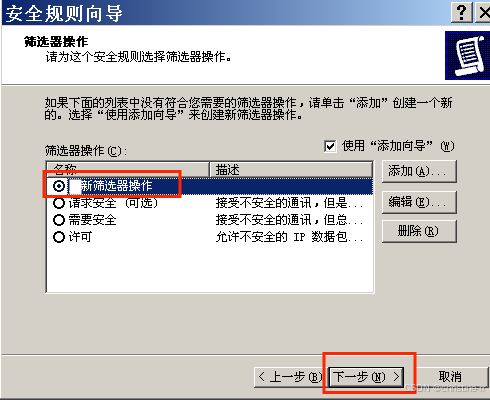

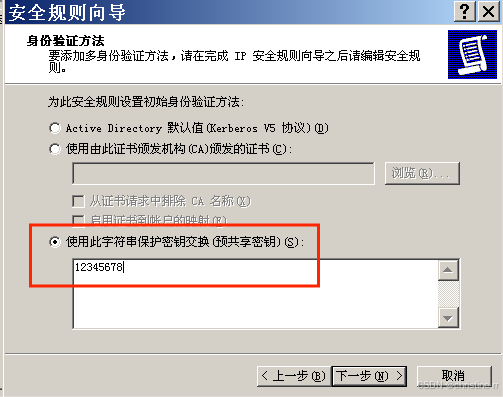

1. 进入“安全规则向导”，在“筛选器操作”页面选择刚刚创建的“新筛选器操作”，然后“下一步”；“身份验证方法”选择“使用字符串保护密钥交换（预共享密钥）”，密码设置为12345678

在这里插入图片描述

在这里插入图片描述

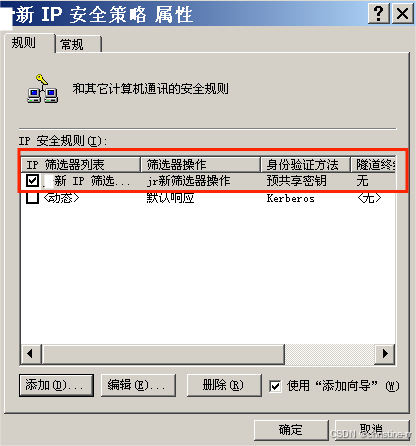

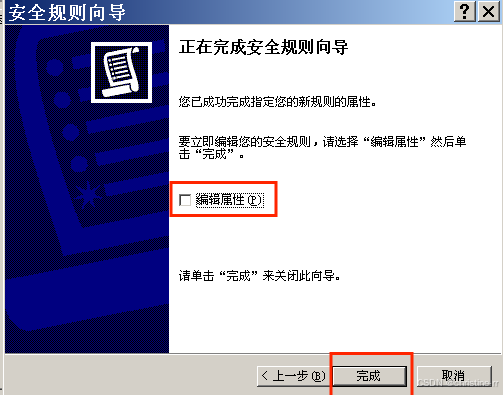

1. 取消“编辑属性”，完成。此时可以看到“新IP安全策略属性”页面IP安全规则为刚刚设置的规则。

在这里插入图片描述

在这里插入图片描述

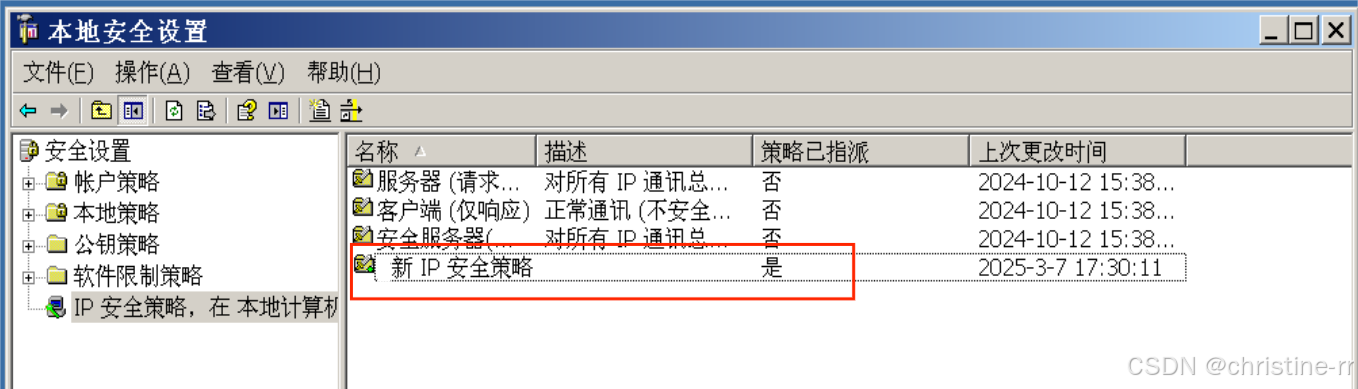

1. 右键“新IP安全策略”，选择“指派”

在这里插入图片描述

1. 在PC2中进行和上述一样的操作。

第二部分：实现并分析IKE SA和IPSec SA 建立过程

步骤一：查看IP地址

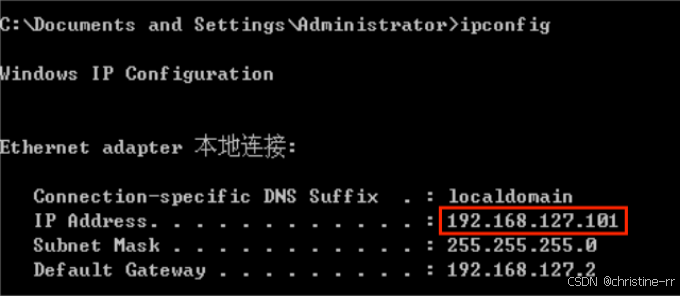

1. 查看PC1的IP地址：192.168.127.101

在这里插入图片描述

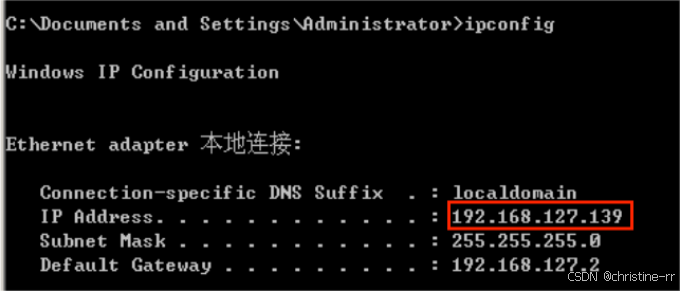

1. 查看PC2的IP地址：192.168.127.139

在这里插入图片描述

步骤二：捕获数据包，分析IKE SA和IPSec SA 建立过程

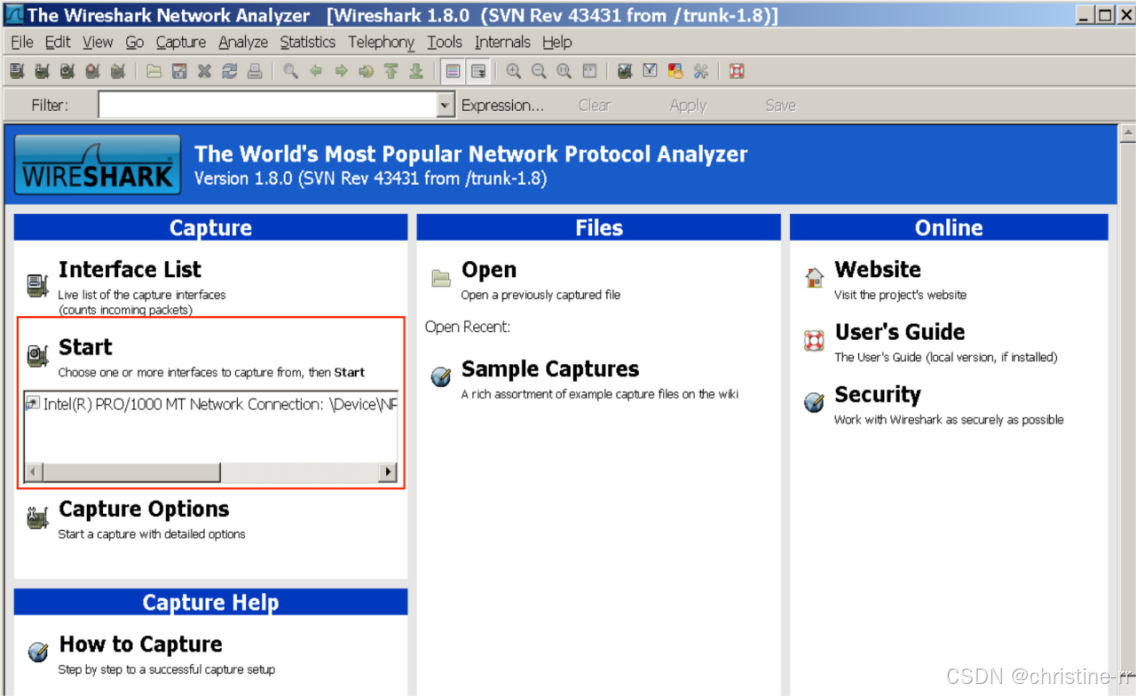

1. 在PC1上安装好32位的wireshark并开始捕获数据： 32位wireshark下载地址

在这里插入图片描述

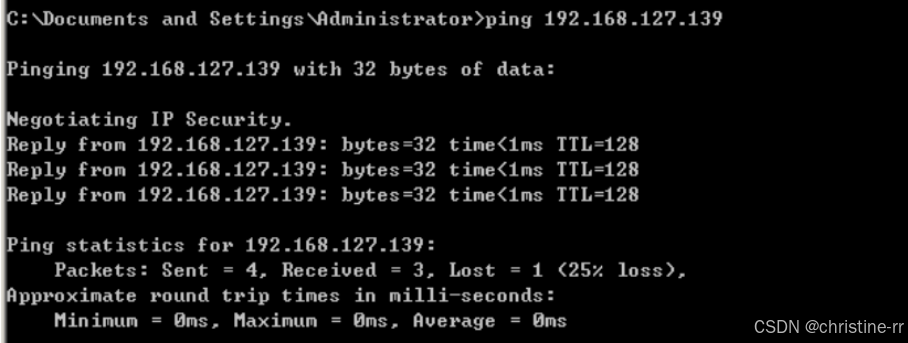

1. 在PC1的命令行ping虚拟机PC2，可以看到可以ping通：

在这里插入图片描述

1. 回到wireshark可以看到抓取到了通信数据包，分析IKE SA和IPSec SA 建立过程。

在这里插入图片描述

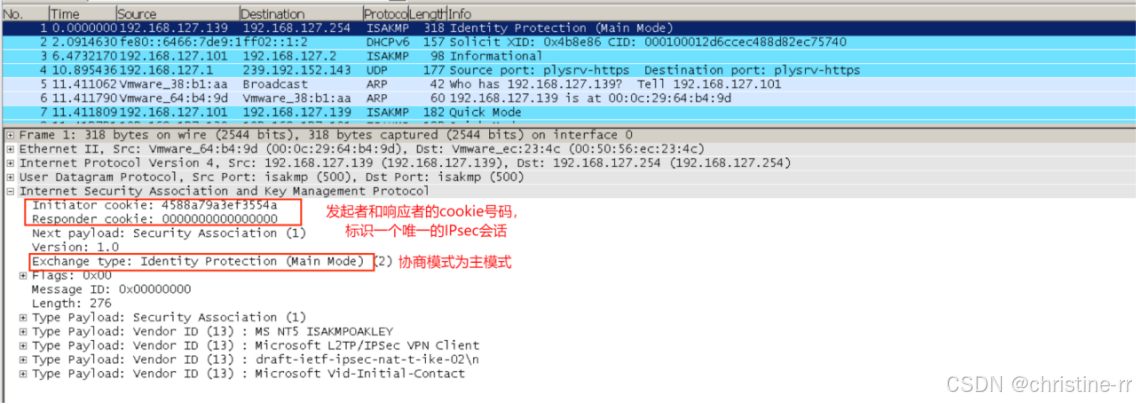

①查看第一条从192.168.127.139到地址192.168.127.254的ISAKMP报文数据，可以看到

• Initiator cookie：发起者的cookie，告诉接收方本机将要使用哪个 IPsec密钥来加密
• Responder cookie：应答者，第一个信息被发送时cookie为0
• Next Payload：下一个载荷
• Version：IKE版本为1
• Exchange type：交换类型，表示消息和载荷遵循所用的交换顺序。这里IKE协商模式为Main Mode主模式。

在这里插入图片描述

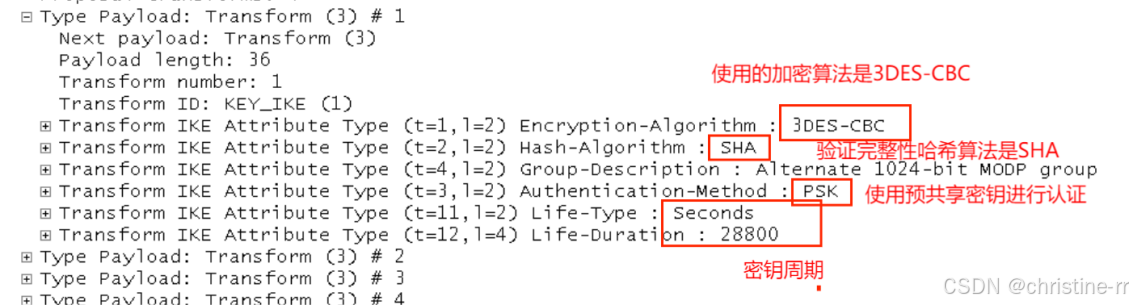

• Encrption-Alorithm使用的加密算法是3DES-CBC
• Hash-Algorithm验证完整性哈希算法是SHA
• Group-Description:
• Authentication-Method:PSK认证方式是使用预共享密钥Pre-shared key(PSK)
• Life-Type:Seconds和Life-Duration:28800密钥周期是28800秒

在这里插入图片描述

②继续往下查看ISAKMP数据包：可以看到发送者和响应者的cookie都不为0，交换类型已经变为快速模式，并显示了加密数据的相关信息，如封装方式、加密算法和生存时间等。

在这里插入图片描述

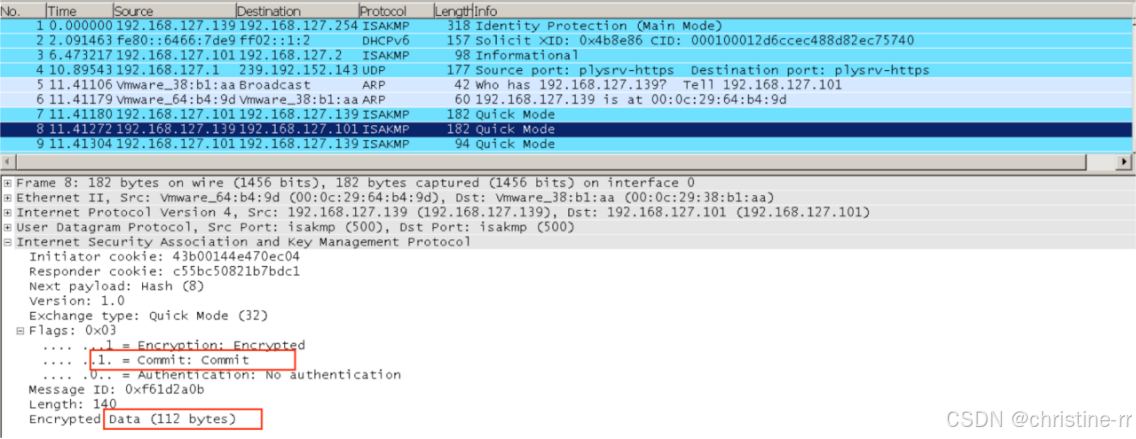

Commit显示接收方已经收到，至此发送者和接受者已确认，后面开始正式通信。

在这里插入图片描述

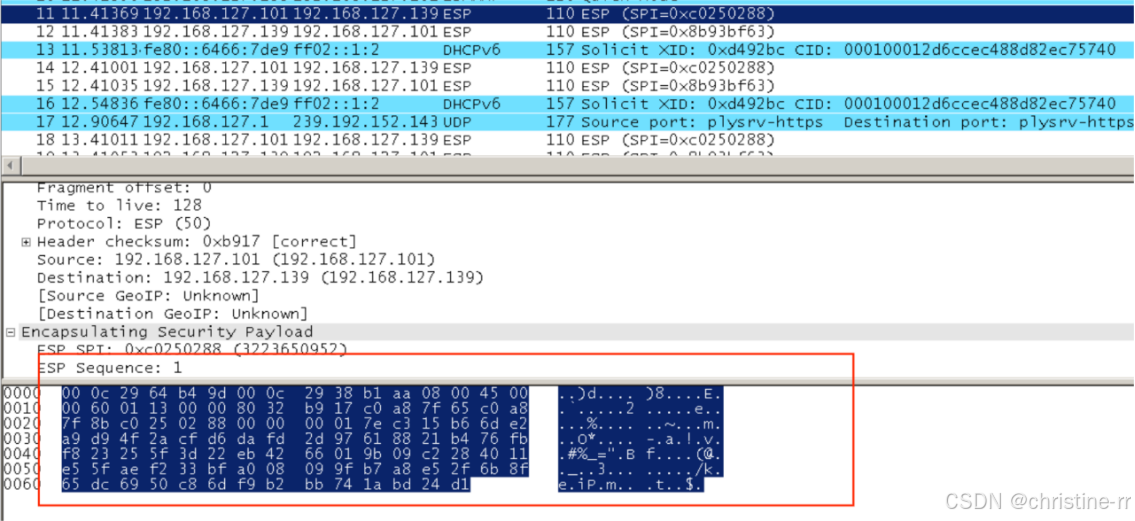

通过以上数据包可以猜测共享密钥已经被加密了

在这里插入图片描述

第三部分：使用Cisco Packet Tracer进行VPN的配置

IP地址规划：

步骤一：配置路由器

1. 安装Cisco Packet Tracer，初始化配置路由器：在模拟器窗口工具栏下选择file->new。在左下角设备栏选取路由器图标，将2811路由器拖入工作区。然后选择Connections图标，选择虚线，依次点击router0和router1，选择各种的f0/0接口进行连接。

在这里插入图片描述

1. 单机工作区中的路由器图标，选择CLI项，等待路由器启动后，在交互对话框中输入no并回车。
2. 进入路由器特权模式，配置路由器网卡IP，下面是Router0和Router1的配置信息：

初始配置router0的配置命令如下：

Router>enable //进入特权模式
Router#config terminal //进入全局配置状态
Router(config)#interface f0/0
Router(config-if)#ip add 10.0.0.1 255.255.255.0 //配置f0/0接口的IP和子网掩码，该网卡连接公网
Router(config-if)#no shutdown //启动接口
Router(config-if)#end
Router#conf t
Router(config)#int f0/1
Router(config-if)#ip add 192.168.1.1 255.255.255.0 //配置f0/1的IP和子网掩码
Router(config-if)#no shutdown //启动接口
Router(config-if)#end

同理，完成Router1的配置。

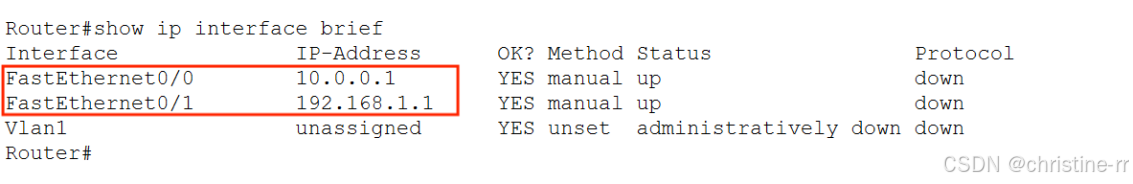

1. 配置完成，使用show ip interface brief查看Router0的接口配置情况：

在这里插入图片描述

Router1的配置如下：

在这里插入图片描述

步骤二：添加网络设置并配置网络环境

1. 选取两台Switches中的2950-24交换机，添加到拓扑图中。再选择End Devies中的PC-PT图标拖到工作区，添加6台PC机。最后在Connections中选择黑直线Straight-Through将路由器与交换机相连，将交换机与PC机相连。

在这里插入图片描述

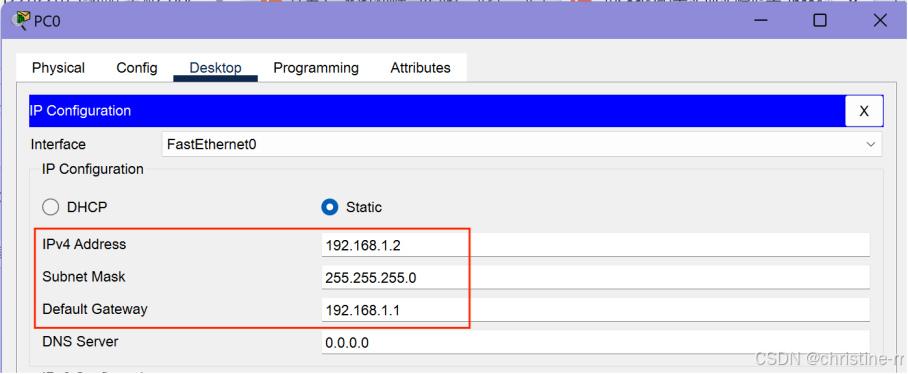

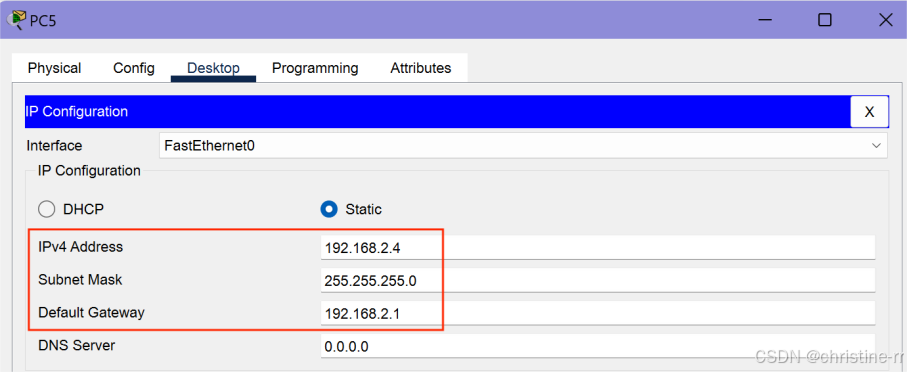

1. 配置PC机的IP、子网掩码和默认网关如下：

双击PC图标，选择Desktop，选择IP Configuration,配置PC的IP地址和子网掩码。示例如下：

在这里插入图片描述

在这里插入图片描述

步骤三：配置路由

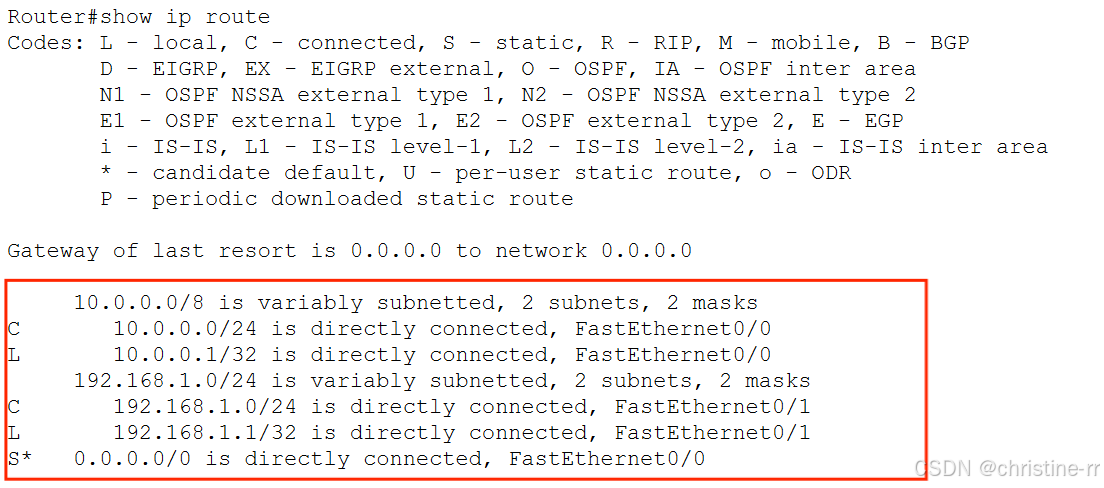

1. 在路由中配置路由器： 为了使路由器两端网络互通，在Router0和Router1中配置路由信息： 配置路由器Router0的配置代码如下：

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 0.0.0.0 0.0.0.0 f0/0
Router(config)#ip route 192.168.1.0 255.255.255.0 f0/1
Router(config)#end

在这里插入图片描述

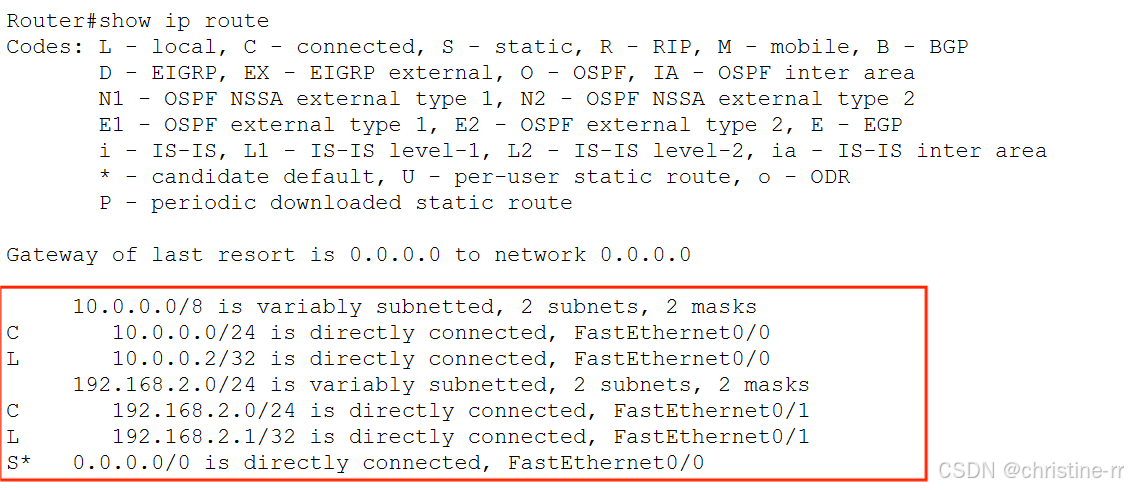

配置路由器Router1的配置代码如下：

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 0.0.0.0 0.0.0.0 f0/0
Router(config)#ip route 192.168.2.0 0255.255.255.0 f0/1
Router(config)#end

在这里插入图片描述

1. 测试网络连通性：

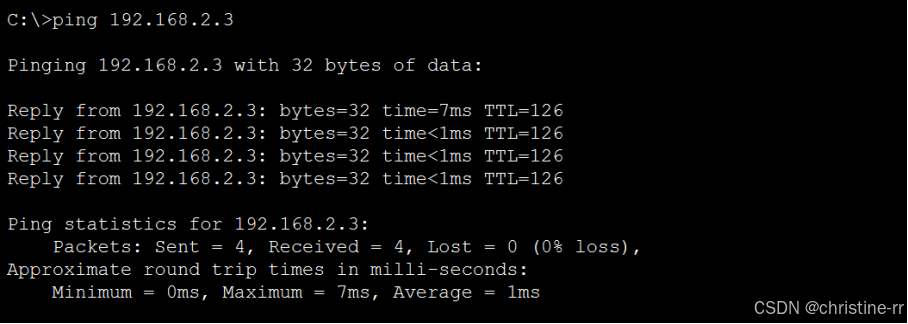

双击PC0（IP：192.168.1.2）图标，弹出对话框，选择Desktop，选择Command Prompt，进行ping 192.168.2.3测试是否连通，可以看到能够连通。

在这里插入图片描述

步骤四：配置IPSec VPN

1. 配置Router0：

定义IKE策略，就是router 0和router1之间的密钥交换策略。 IKE是密钥的交换策略,我们在使用对称加密和非对称加密算法的时候,需要密钥来对数据加密,上面的IKE策略只是建立一条管理连接，负责加密生成的各种密钥。之后，定义数据的加密方式和认证方式，配置IPSec。然后，将map映射到公网端口f0/0，一个端口只能映射一个map。 配置代码如下：

//配置 IKE（ISAKMP）策略
Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#crypto isakmp policy 10			//建立IKE策略，优先级为10
Router(config-isakmp)#authentication pre-share		//设置认证方法为预共享密钥
Router(config-isakmp)#hash md5					//用于完整性检查的哈希算法为MD5
Router(config-isakmp)#encryption des				//加密算法为DES
Router(config-isakmp)#group 2					//设置Diffie-Hellman（DH）组为2，组2对应于1024位密钥长度的DH组
Router(config-isakmp)#lifetime 86400				//生存时间设置为86400
Router(config-isakmp)#exit

Router(config)# crypto isakmp key LLrbr address 10.0.0.2
//设置要使用的预共享秘钥LLrber 和指定VPN对端路由器的IP地址10.0.0.2。
Router(config)#access-list 110 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
//用扩展acl 110来定义通过 VPN 传输的流量，允许从192.168.1.0/24网络到192.168.2.0/24网络的IP流量。
Router(config)#crypto ipsec transform-set mine esp-des esp-md5-hmac
//定义IPSec变换集transform set命名为mine，加密算法为esp-des， HMAC 算法为esp-MD5-HMAC
Router(config)#crypto map mymap 202 ipsec-isakmp	//创建一个名为mymap的crypto map,序列号为202，使用ISAKMP进行IKE协商
% NOTE: This new crypto map will remain disabled until a peer
and a valid access list have been configured.
Router(config-crypto-map)#match address 110		//使用之前创建的访问控制列表110来匹配需要通过VPN传输的流量。
Router(config-crypto-map)#set peer 10.0.0.2			//指定VPN对端路由器的IP地址为10.0.0.2
Router(config-crypto-map)#set pfs group2			//启用完美前向保密（PFS），并指定使用Diffie-Hellman组2。
Router(config-crypto-map)#set transform-set mine	//指定使用之前定义的变换集mine
Router(config-crypto-map)#set security-association lifetime seconds 86400
//设置安全关联（SA）的生命周期为86400秒（即一天）
Router(config-crypto-map)#exit
Router(config)#int f0/0
Router(config-if)#crypto map mymap	//使用名为"mymap"的加密映射
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON
//表明ISAKMP已经被启用。
Router(config-if)#end

1. 验证配置成功：

①　使用show crypto isakmp policy查看IKE策略: 可以看到IKE策略的优先级为10，加密算法为DES，用于完整性检查的哈希算法为MD5，认证方法为预共享密钥，DH为2（1024bit），存活时间为86400s

在这里插入图片描述

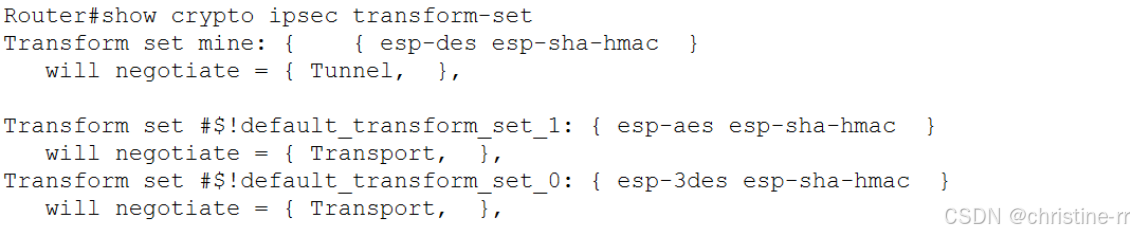

②　使用show crypto ipsec transform-set查看IPSec变换集： 可以看到IPSec变换集transform set为mine，加密算法为esp-des， HMAC 算法为esp-MD5-HMAC

在这里插入图片描述

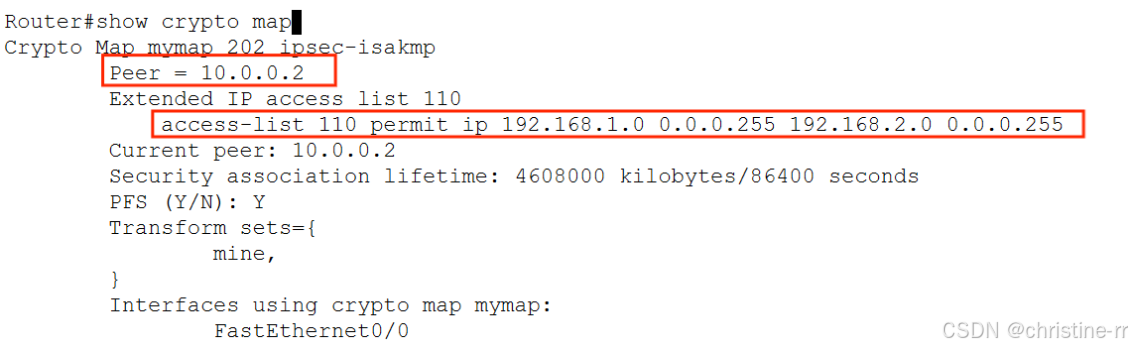

③　使用show crypto map 查看crypto maps： 可以看到名为mymap的crypto map,序列号为202，使用ISAKMP进行IKE协商；访问控列表110允许从192.168.1.0/24网络到192.168.2.0/24网络的IP流量。

在这里插入图片描述

1. 配置Router1 配置代码如下：

//配置 IKE（ISAKMP）策略
Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#crypto isakmp policy 10			//建立IKE策略，优先级为10
Router(config-isakmp)#authentication pre-share		//设置认证方法为预共享密钥
Router(config-isakmp)#hash md5					//用于完整性检查的哈希算法为MD5
Router(config-isakmp)#encryption des				//加密算法为DES
Router(config-isakmp)#group 2					//设置Diffie-Hellman（DH）组为2，组2对应于1024位密钥长度的DH组
Router(config-isakmp)#lifetime 86400				//生存时间设置为86400
Router(config-isakmp)#exit

Router(config)# crypto isakmp key LLrbr address 10.0.0.1
//设置要使用的预共享秘钥LLrbr 和指定VPN对端路由器的IP地址10.0.0.1。
Router(config)#access-list 110 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
//用扩展acl 110来定义通过 VPN 传输的流量，允许从192.168.2.0/24网络到192.168.1.0/24网络的IP流量。
Router(config)#crypto ipsec transform-set mine esp-des esp-md5-hmac
//定义IPSec变换集transform set命名为mine，加密算法为esp-des， HMAC 算法为esp-MD5-HMAC
Router(config)#crypto map mymap 101 ipsec-isakmp	//创建一个名为mymap的crypto map,序列号为101，使用ISAKMP进行IKE协商
% NOTE: This new crypto map will remain disabled until a peer
and a valid access list have been configured.
Router(config-crypto-map)#match address 110		//使用之前创建的访问控制列表110来匹配需要通过VPN传输的流量。
Router(config-crypto-map)#set peer 10.0.0.1			//指定VPN对端路由器的IP地址为10.0.0.1
Router(config-crypto-map)#set pfs group2			//启用完美前向保密（PFS），并指定使用Diffie-Hellman组2。
Router(config-crypto-map)#set transform-set mine	//指定使用之前定义的变换集mine
Router(config-crypto-map)#set security-association lifetime seconds 86400
//设置安全关联（SA）的生命周期为86400秒（即一天）
Router(config-crypto-map)#exit
Router(config)#int f0/0
Router(config-if)#crypto map mymap	//使用名为"mymap"的加密映射
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON
//表明ISAKMP已经被启用。
Router(config-if)#end

步骤五：测试IPSec VPN

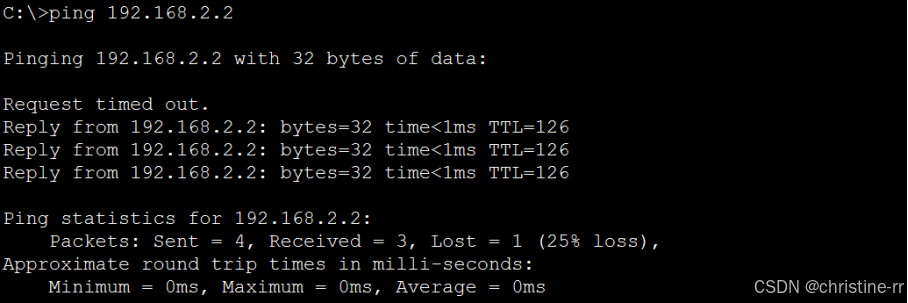

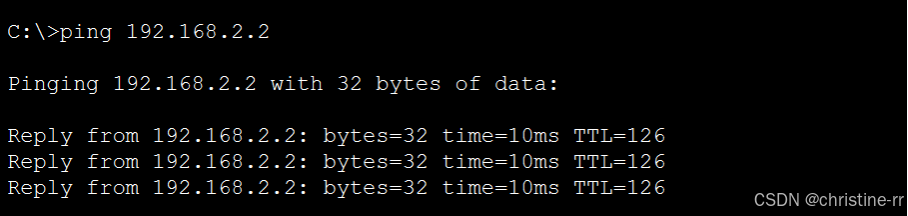

1. 使用ping测试连通性： 双击PC0（IP：192.168.1.2）图标，在弹出的对话框中，选择Desktop，选择Command Prompt，ping 192.168.2.2（PC3），如下图：

在这里插入图片描述

1. 验证数据经过IPSec VPN加密传输 进入simulation mode，切换到相应界面：

在这里插入图片描述

使用PC0（IP：192.168.1.2）的命令行，再次ping 192.168.2.2（PC3），然后在simulation Panel的Play Control区域中选择Play开始，观察工作区动画： 可以在拓扑图看到4个ICMP数据包从PC0——Switch0——Router0——Router1——Switch——PC3，PC3——Swit1——Router1——Router0——Switch0——PC0

在这里插入图片描述

同时每完成一个数据包的发送和返回，命令行返回一条数据。

在这里插入图片描述

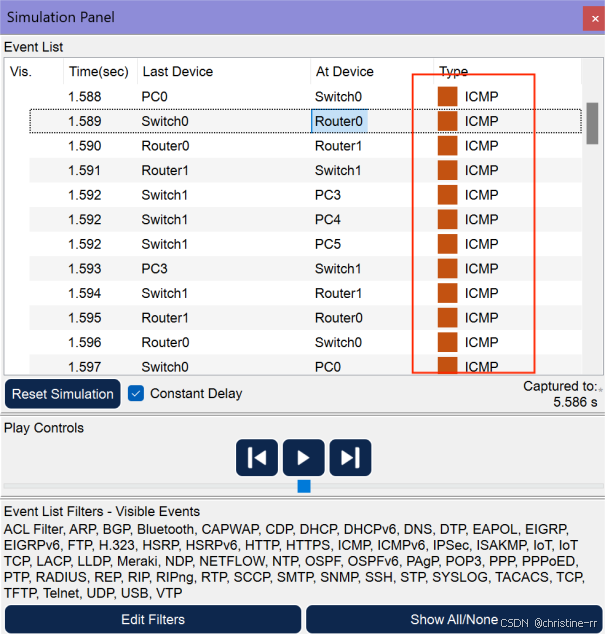

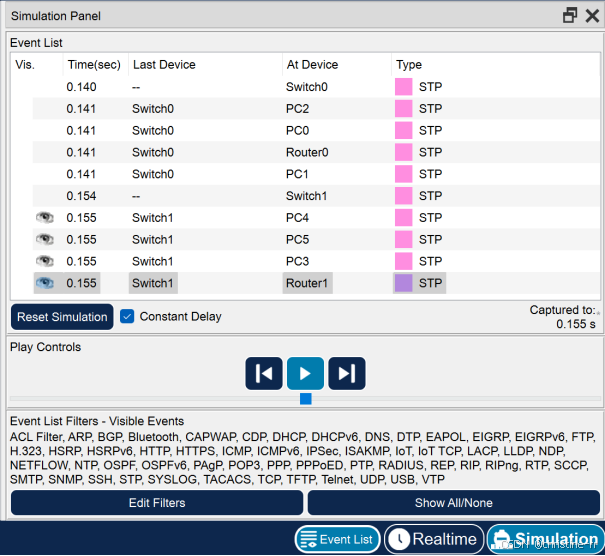

Simulation Pamel可以看到发送和返回数据的全部过程，ICMP协议类型即为刚刚ping命令发送和返回的ICMP数据包：

在这里插入图片描述

点击目的为路由器router 0处数据包，弹出面板可以分析出数据包的信息：

在这里插入图片描述

从图中可以看到，进入路由器Router0的数据包（左侧）的信息源IP为192.168.1.2（PC0），目的IP为192.168.2.2（PC3），但是路由器出去的数据包的源IP转为了10.0.0.1（Router0），目的IP为10.0.0.2（Router1）。 另外可以在Out Layer第三层网络层下面的第6条信息中，可以看到ESP的encrypts the received packet包。由此可以看出，从PC0发往PC3的数据包经过路由器的IPSec VPN模块加密处理，隐藏了内网的IP地址信息，从而保护了内网的数据。

1. 断开VPN 断开VPN，配置router0和router1的指令。需要注意的是，只断开一端路由器的端口map映射，两边无法连通；两端都断开后，两边网络可以再次保持连接，只是数据不再加密传输。 配置代码如下：

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#no crypto map mymap
%CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is OFF

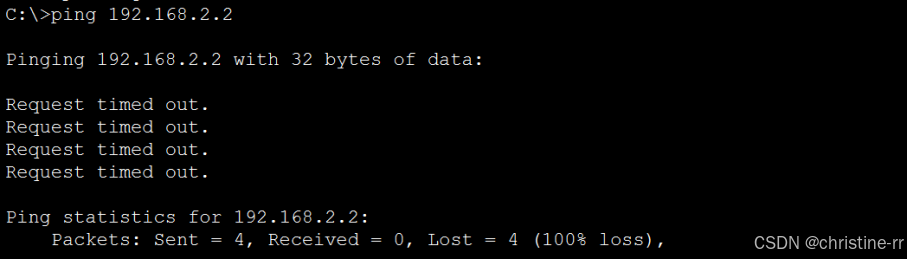

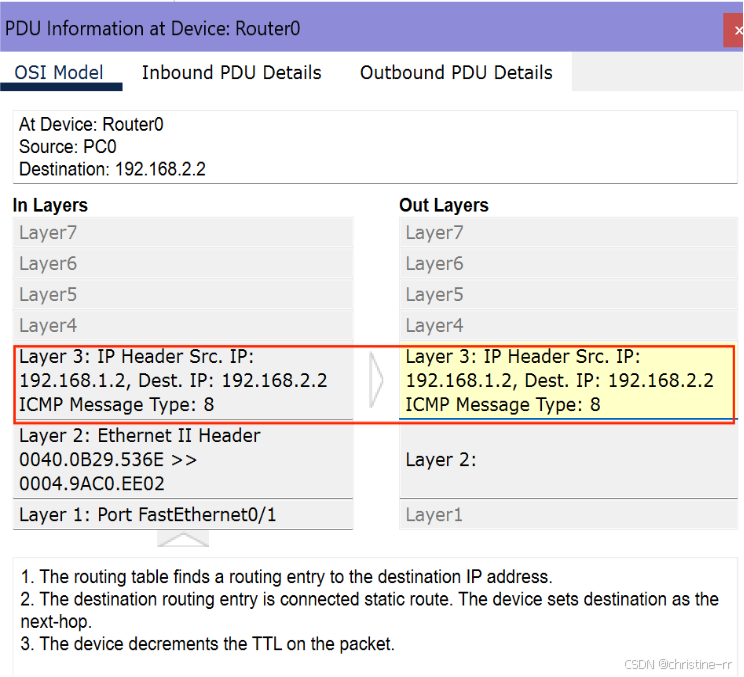

断开一个端口，再次ping 192.168.2.2在EVENT LIST查看Router0的PDU，可以看到数据没有加密，IP地址没有隐藏。经过Router0的数据包源IP为192.168.1.1，目的IP为192.168.2.2

断开一端无法ping通。两个端口都关闭isakmp时，可以正常通信，但是数据没有进行加密传输。
