【ArcGIS微课1000例】0061：ArcGIS打开xyz格式点云数据的方法

本文讲述ArcMap和ArcScene中如何打开xyz格式的点云数据并做可视化的方法

一、xyz格式点云简介

本实验使用的数据是配套数据包中的0061.rar，斯坦福大学的点云数据，格式为X,Y,Z，如下所示：其中，X和Y是平面坐标，Z是高度坐标。

在这里插入图片描述

接下来演示在ArcMap和ArcScene中如何打开xyz格式的点云数据并做可视化。

二、ArcMap打开xyz点云

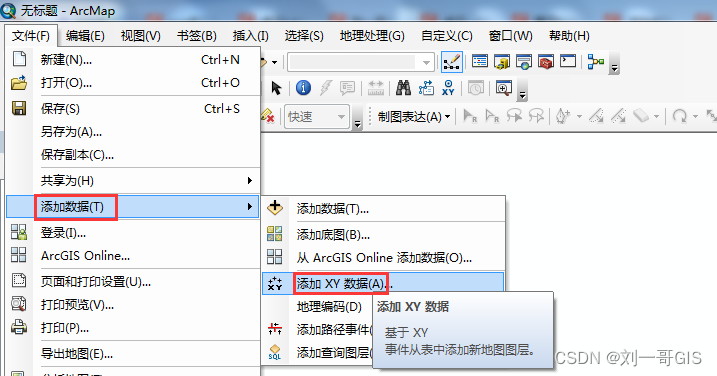

点击【文件】→【添加数据】→【添加XY数据】，如下：

在这里插入图片描述

选择horse.txt，字段分别选择Field1，Field2和Field3，点击确定。

在这里插入图片描述

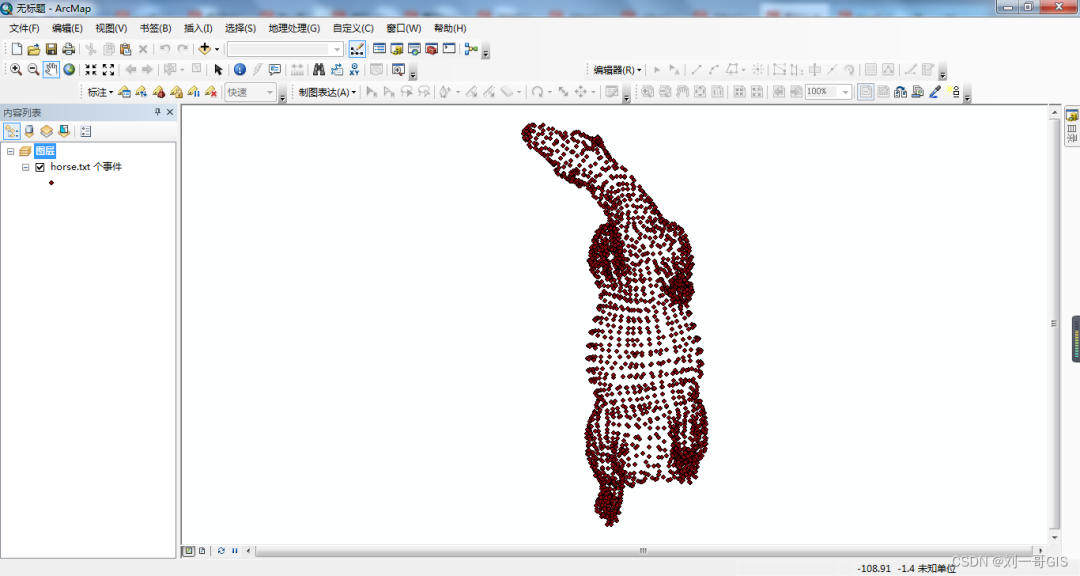

展点成功：

在这里插入图片描述

由于ArcMap只能浏览二维数据，只能平移，需要查看三维，还需到ArcScene中。因此，可以将其导出为带高度信息的shp标准矢量数据。

在这里插入图片描述

以上操作只是对数据进行了显示，为了便于后期操作，我们将其导出为shp格式矢量数据，在图层上右键→数据→导出数据。

在这里插入图片描述

三、ArcScene打开xyz点云

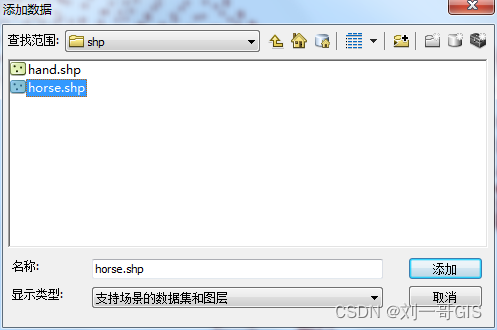

由于上述步骤已经生成了shp数据，因此在ArcScene中没必要添加xy数据 ，直接加载shp就可以了，选择horse.shp，点击添加。当然了，你也可以直接在ArcScene中进行数据加载与后期可视化操作。

在这里插入图片描述

ArcScene中打开的xyz点云数据：

在这里插入图片描述

接下来，你可是设置自定义可视化样式了，如点的大小，颜色，高度模式等等，例如：

在这里插入图片描述

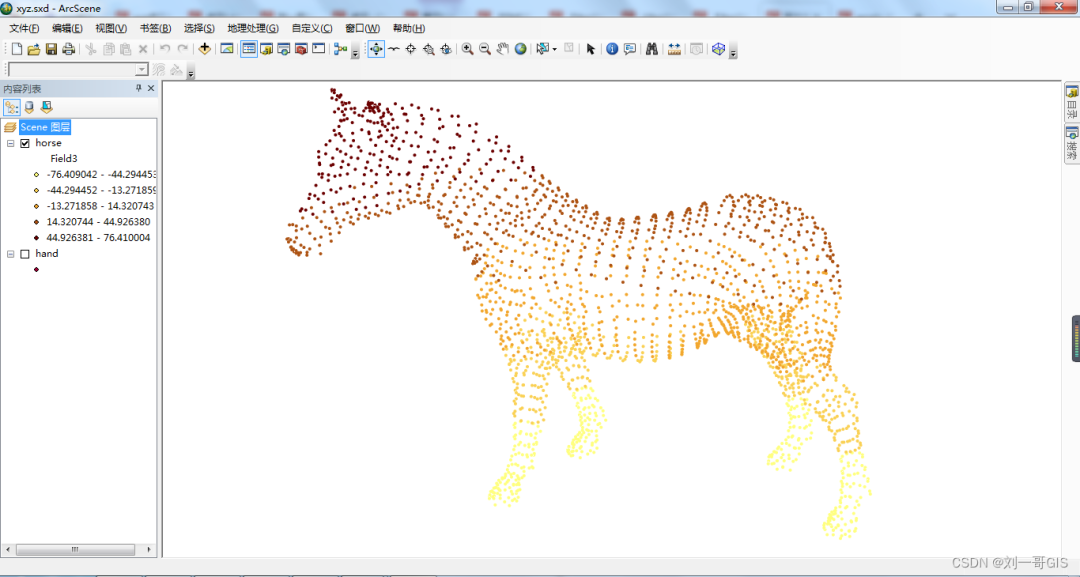

可视化样式效果：

在这里插入图片描述

四、注意事项

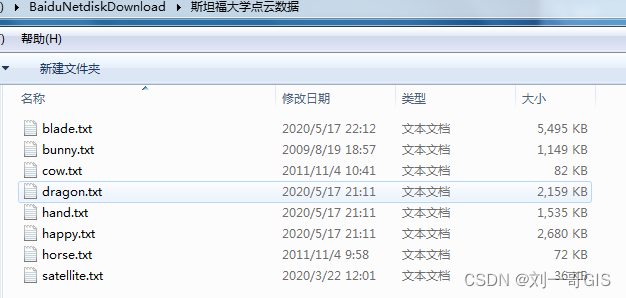

1. 本案例提供的数据是斯坦福大学点云数据，您可以练习其它数据。

在这里插入图片描述

2. z值为高度（高程）字段。 3. 在添加xy数据是，可以根据实际情况，最好选择对应的坐标系统。
