【ArcGIS微课1000例】0058：波段合成(CompositeBands)工具的使用

波段合成工具是遥感数据处理中常用功能，支持将多个单波段数据合并为多波段数据集。ArcGIS中的波段合成工具位于数据管理工具→栅格处理模块，可灵活组合波段并输出多种格式（如TIFF、JPEG、Esri Grid等）。本文通过案例演示了将4-3-2波段合成为标准假彩色影像的过程，对比展示了输出不同格式（Esri Grid、TIFF、JPEG）的结果差异。该工具能继承首个波段的像元大小和空间参考，适用于特定波段组合需求的数据处理场景。

一、波段合成工具介绍

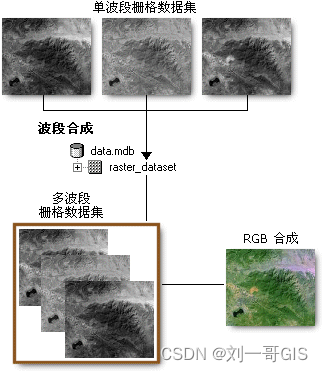

摘要： 使用多个波段创建一个单独的栅格数据集，也可以只使用波段的子集创建栅格数据集。

在这里插入图片描述

用法说明：

• 此工具还可以创建包含原有栅格数据集波段子集的栅格数据集。当需要依据特定的波段组合和顺序创建新的栅格数据集时，此工具十分有用。
• 多值输入控制框中波段的排列顺序决定了它们在输出栅格数据集中的顺序。
• 本工具仅能输出方形像元大小。
• 可将输出结果保存为 BIL、BIP、BMP、BSQ、DAT、Esri Grid、GIF、IMG、JPEG、JPEG 2000、PNG、TIFF 格式或任意地理数据库栅格数据集。
• 输出栅格数据集将继承列表中第一个栅格波段的像元大小。
• 默认情况下，输出栅格数据集从列表中第一个带有空间参考的栅格波段继承范围和空间参考。您也可以在环境设置中更改输出范围和输出坐标系的设置。

工具位置：

ArcGIS中，波段合成工具位于：【数据管理工具】→【栅格】→【栅格处理】→【波段合成】，如下图示：

在这里插入图片描述

二、波段合成工具案例

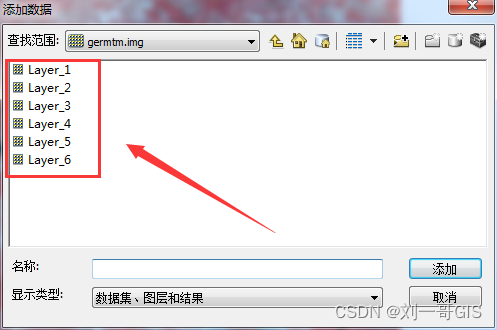

加载实验数据：

在这里插入图片描述

单波段加载结果：

在这里插入图片描述

为了便于对比，本实验仅仅合成4-3-2三个波段，以标准假彩色显示合成结果。

1. 输出Esri Grid格式

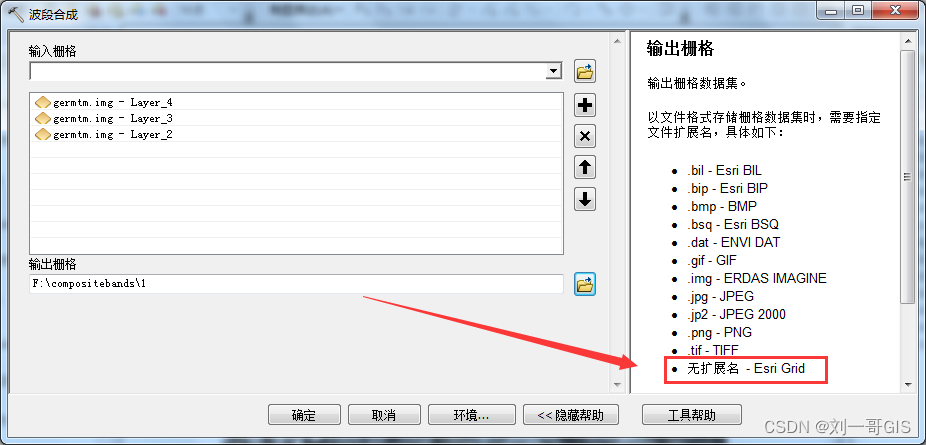

运行波段合成工具，输入栅格选择4-3-2三个单波段，输出名称输入1，不输入后缀名，默认为ESri GRID格式，点击确定进行计算。

在这里插入图片描述

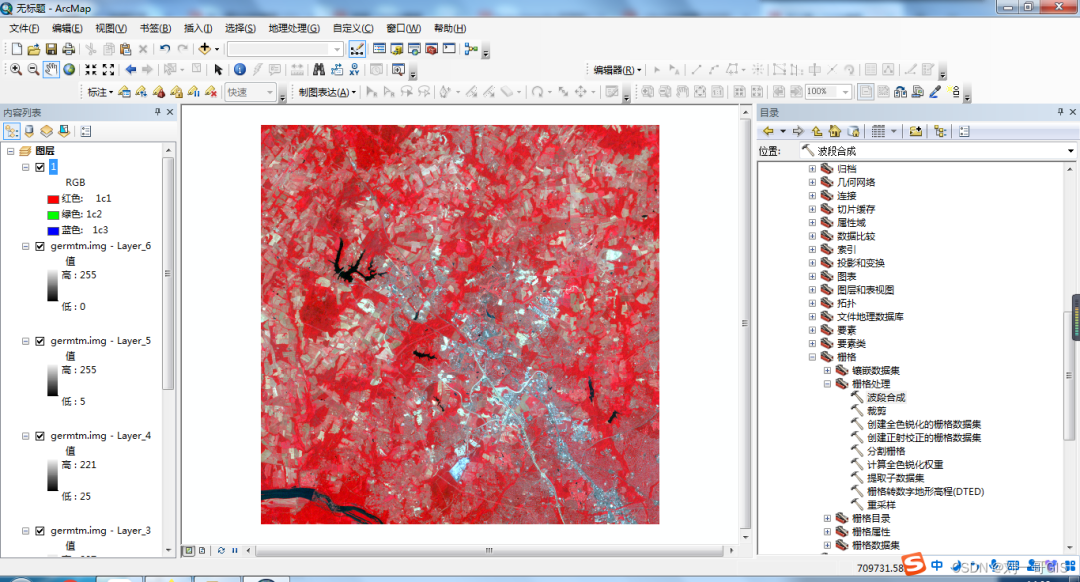

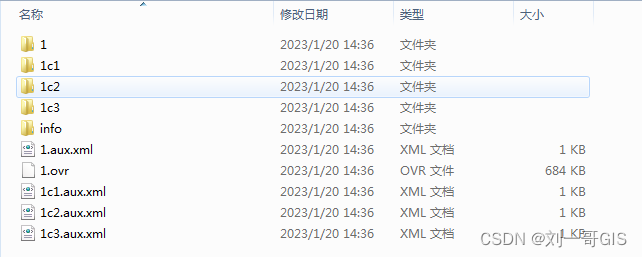

合成结果：

在这里插入图片描述

在这里插入图片描述

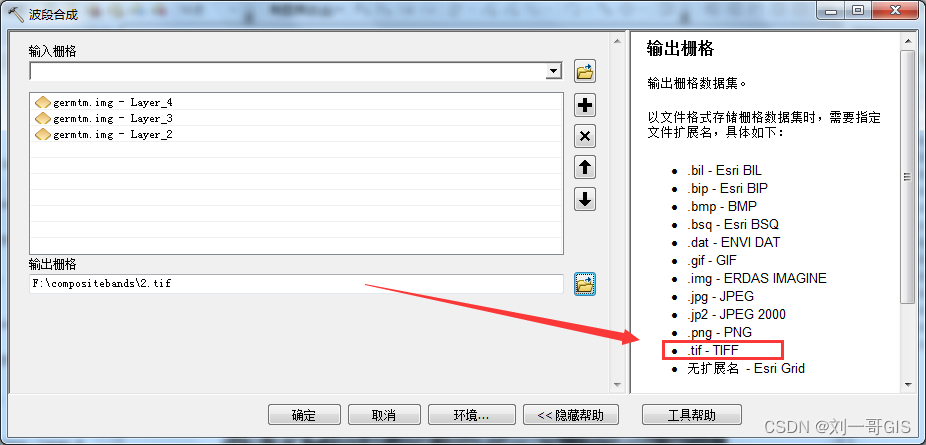

2. 输出tif格式

在这里插入图片描述

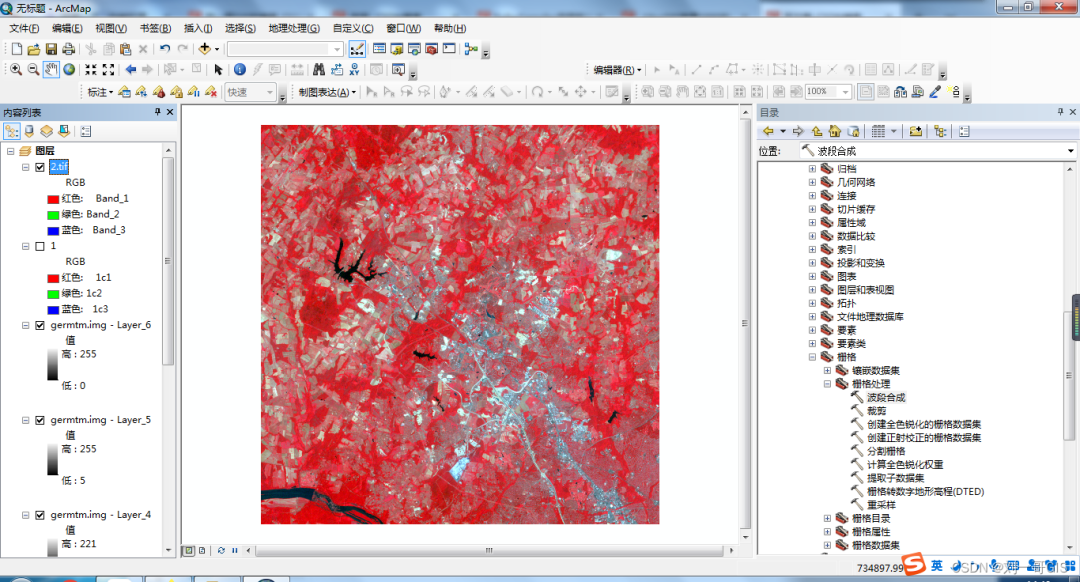

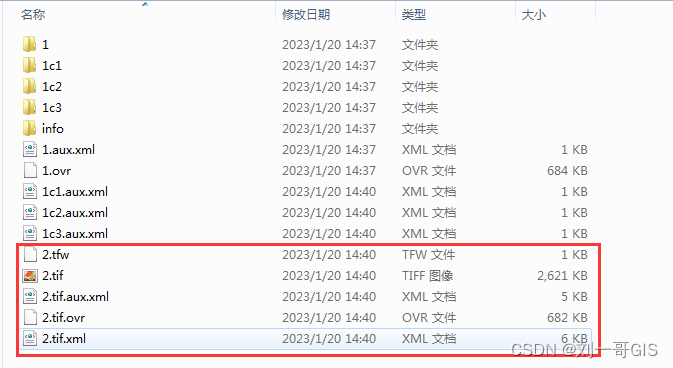

合成结果：

在这里插入图片描述

在这里插入图片描述

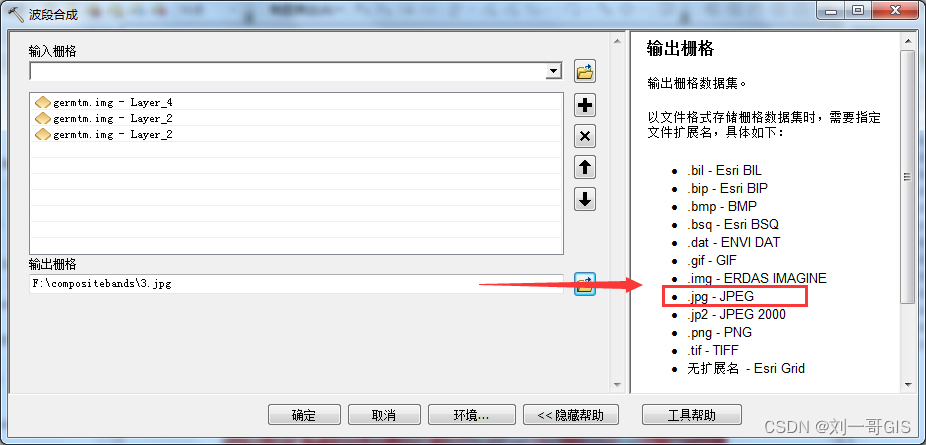

3. 输出jgp格式

在这里插入图片描述

合成结果：

在这里插入图片描述

在这里插入图片描述

4. 输出其它格式

其他格式演示省略，请读者自行完成。
