量化优化别瞎搞！Roofline 助你分析量化收益

模型量化对计算受限和内存受限的场景是否都有收益？如何使用工具在量化前和量化后进行性能瓶颈分析，指导模型后续的优化策略？围绕以上问题，本文主要介绍： 1）Roofline 模型定义和绘制方法 2）如何使用Roofline分析模型量化前后性能瓶颈 3）针对模型在不同的受限场景给出优化策略。

1，Roofline 模型定义和绘制

定义：Roofline 模型是一种用于分析硬件计算性能瓶颈的工具，通过可视化计算性能与算术强度（计算量 / 数据搬运量）的关系，判断系统受限于计算能力还是内存带宽。

绘制步骤

确定硬件参数

• • 峰值计算性能（Peak Computational Performance, ）：硬件在单位时间内可完成的最大操作数（OPS），通常由硬件架构决定，如 GPU 的 CUDA 核心数、频率等。
• • 峰值内存带宽（Peak Memory Bandwidth, ）：硬件在单位时间内可传输的数据量（Bytes/s），由内存接口带宽、总线宽度等决定。

构建坐标系

• • 横轴（算术强度，AI）：单位数据搬运量对应的计算量，即计算操作数（）数据搬运量（），反映计算任务对内存的依赖程度。
• • 纵轴（实际性能，P）：任务在硬件上的实际计算性能（OPS）。

绘制关键线条

• • 计算性能上限（水平线）：绘制 的水平线，表示硬件的最大计算能力。当任务的算术强度足够高（即计算密集型任务），性能将趋近于这条线。
• • 内存带宽上限（斜线）：绘制 的斜线，斜率为 。当任务的算术强度较低（即内存密集型任务），性能受限于内存带宽，沿此斜线变化。

分析性能瓶颈

• • 若任务的实际性能位于斜线下方，则受限于内存带宽（内存约束）
• • 若位于水平线下方且远离斜线，则受限于计算能力（计算约束）。

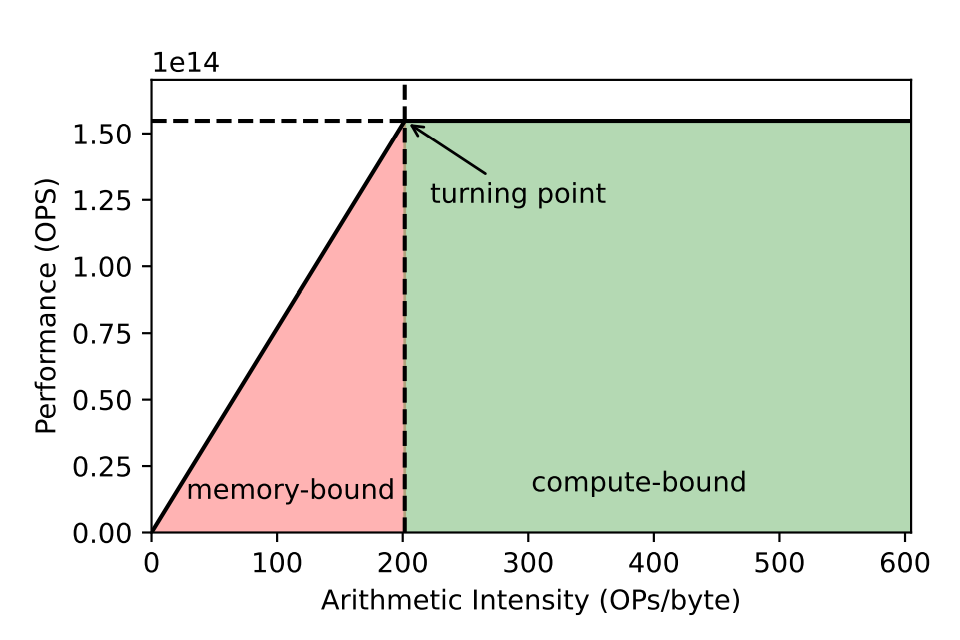

A6000 GPU 的 Roofline 模型

假设 Nvidia A6000 的硬件参数如下：峰值计算性能：约为 155 TOPS，峰值内存带宽：约为 0.75 TBytes/s。

确定坐标轴范围

• • 横轴（算术强度 AI）：从 0 到足够大（如 200 OPS/Byte）。
• • 纵轴（性能 P）：从 0 到 155 TOPS。

绘制线条

• • 计算性能上限：水平直线 P=155 TOPS（图中水平线）。
• • 内存带宽上限：斜线 P=0.75 TBytes/s（图中斜线，斜率为 0.75）。

标注交点（Break-even Point） 两线交点处的算术强度为 OPS/byte 。

• • 当 AI>207 时，任务为计算密集型（计算受限），性能趋近于
• • 当 AI<207 时，任务为内存密集型（内存受限），性能受限于 。

2，量化的核心机制

模型量化后，提高推理性能的核心原因为：减少内存访问开销并改变计算任务的资源瓶颈类型，这一过程可通过Roofline 模型的框架清晰解释。

• • 内存受限（Memory-Bound）

当算术强度较低时，计算设备的性能受限于内存带宽，此时数据搬运速度成为瓶颈。

优化的策略为：量化模型，内核融合，增大batch等

• • 计算受限（Compute-Bound）：

当算术强度较高时，性能受限于计算单元的浮点运算能力，如 GPU/CPU 的峰值 FLOPS。

优化策略为：使用低精度的计算能力，比如从FP16到INT8，理论算力翻倍。

• • 算术强度（Arithmetic Intensity, AI）

定义为计算量（FLOPs）与数据搬运量（Bytes）的比值。例如： 矩阵A维度信息为[m,n]，矩阵B维度信息为[n,p]，两个矩阵相乘的到矩阵C维度为[m,p]。

此时的运算量为：， 内存访问为：，计算前度为两者比值。

量化的核心作用：通过降低张量精度，同等计算量下的数据搬运量显著减少。比如 FP32 的 4 字节降低到INT8 的 1 字节，内存搬运量降低4倍，同等计算量下，算术强度提升4倍。

例如：某层计算量为，FP16输入权重数据量为（AI=125）；量化为 INT8 后，数据量降至 （AI=250），算术强度提升 2 倍。

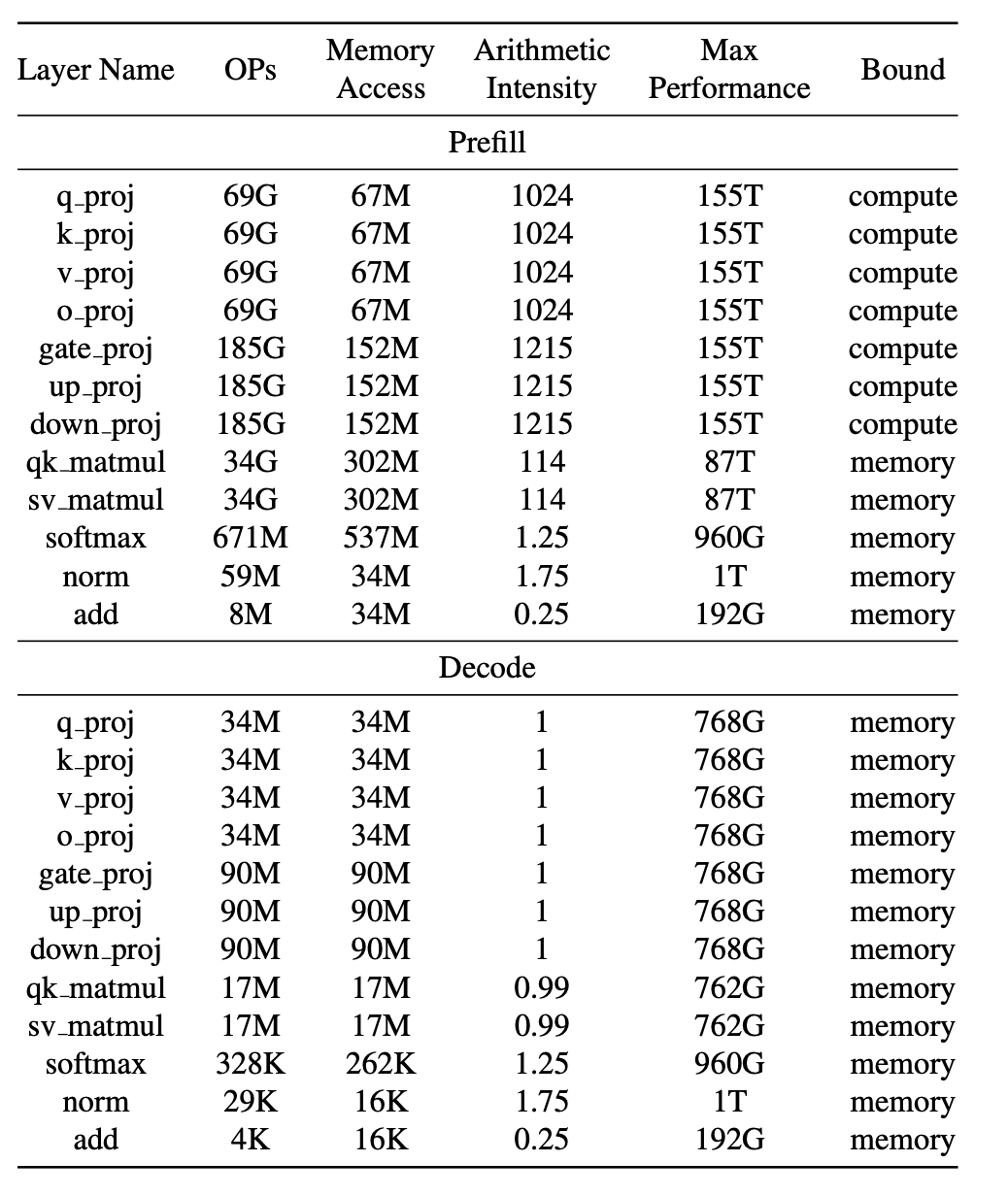

举例：以Llama-2-7b模型，在预填充阶段属于计算受限型，在解码阶段属于内存受限型。

3，量化后性能提升的三种场景

场景 1：量化后仍为内存受限，但算术强度提升

条件：量化前模型的算术强度AI处于内存受限区间，且量化后算术强度AI未超过内存带宽与计算能力的临界值。

优化机制

• • 数据搬运量减少 → 单位计算的平均内存访问次数降低 → 缓解内存带宽压力。
• • 理论性能推理时间约为：数据传输时间+计算时间，由于第一项占主导，数据量的减少将直接缩短推理时间。

LLM 典型场景，解码阶段（Decode Stage）

• • 解码时通常为单 Token 生成，计算量小（FLOPs 低），但需频繁访问 KV 缓存（数据搬运量大），属于强内存受限。
• • 量化后，KV 缓存的存储与搬运量减少（如 FP16→INT8 压缩 2 倍），算术强度提升，内存瓶颈缓解，解码速度显著加快。

场景 2：量化后从内存受限转为计算受限

条件：量化前算术强度AI低于临界值（内存受限），量化后 算术强度AI超过临界值（转为计算受限）。

优化机制：

• • 原本受限于内存带宽的任务，通过提 算数强度AI摆脱内存瓶颈，充分利用计算单元性能。
• • 虽然计算单元的负载增加，但内存访问耗时的减少幅度更大，整体推理时间仍下降。

LLM 典型场景，小批次解码或特定算子

• • 当批次较小（如 batch=1）时，部分层如注意力层，可能因数据量少，需要的算力较小主要的限制在数据搬运速度；量化后，同等算力下，需要搬运的数据量减少，进而数据算术强度AI提升，转为计算受限，计算单元利用率提高。

场景 3：量化前后均为计算受限，性能无提升

条件：量化前算术强度AI已高于临界值（计算受限），量化后算术强度AI进一步提升但计算能力已达瓶颈。

优化机制

• • 计算单元始终满载，内存带宽未成为瓶颈，量化带来的数据量减少无法转化为性能提升。
• • 甚至可能因量化 / 反量化操作（如 INT8 计算需先转为 FP16/32）引入额外计算开销，导致轻微性能下降。

LLM 典型场景

• • 预填充阶段（Prefill Stage）：生成完整 Token 序列时，计算量较大（FLOPs 高），通常为计算受限，量化对性能无显著影响。
• • 大批次解码：批次增大时，计算量线性增加，算术强度足够高，内存带宽不再是瓶颈。

4，量化模型关键结论

模型量化通过压缩数据体积→提升算术强度→缓解内存带宽压力，使任务从 “内存密集型” 向 “计算密集型” 转化。

• • 内存受限场景是量化的主要受益点，量化对推理性能的提升高度依赖模型是否处于内存瓶颈。在 LLM 中，解码阶段的 KV 缓存访问是典型内存受限场景，量化可大幅降低数据搬运成本，提升吞吐量。
• • 计算受限场景需谨慎量化，若模型本身计算能力不足（如预填充阶段），量化可能无法带来收益，甚至因精度损失导致额外重计算（如重试解码）。
• • 硬件特性决定优化上限，支持 INT8/INT4 加速的硬件（如 GPU 的 Tensor Core、NPU）可进一步放大量化收益（计算单元直接优化低精度运算）。纯 CPU 环境中，量化的收益更多来自内存带宽优化，而非计算加速。

在 LLM 部署中，优先对内存受限的模块（如 KV 缓存、Embedding 层）进行量化，可在保持精度的前提下最大化推理性能提升。

参考： Yuan et al. LLM Inference Unveiled: Survey and Roofline Model Insights. arXiv:2402.16363
