「AI + 低代码」应用开发平台的后端模块系统

目的与范围

本文档描述了基于NestJS的VTJ.PRO后端模块架构。它涵盖了模块组织结构、依赖注入模式、TypeORM集成以及业务逻辑在核心模块和业务模块中的组织方式。本文档侧重于后端的结构组织；具体业务功能请参见低代码应用系统、LLM管理系统和用户管理与安全。


NestJS模块架构概述

后端使用NestJS作为应用框架，将代码组织成封装相关功能的模块。每个模块都是一个用@Module()装饰器装饰的类，包含以下元数据：

• imports: 该模块依赖的其他模块
• controllers: HTTP请求处理器
• providers: 服务、仓库和其他可注入类
• exports: 提供给其他模块使用的服务/提供者
• 根模块AppModule位于backend/src/app.module.ts

协调所有功能模块并配置全局基础设施，如数据库连接、调度和守卫。

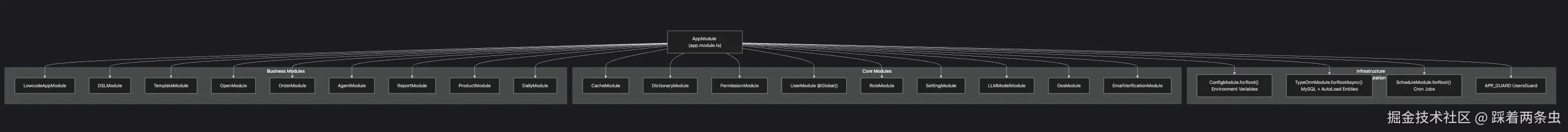

模块组织结构

后端组织为两个主要类别：

核心模块

位于backend/src/core/，提供基础平台服务：

业务模块

位于backend/src/business/，实现特定领域功能：

根模块配置


位于backend/src/app.module.ts的AppModule配置：

• ConfigModule: 从.env文件加载环境变量，具有层次结构（.env.local → .env.${NODE_ENV} → .env）
• TypeOrmModule: 使用ConfigService异步配置MySQL连接，启用autoLoadEntities和utf8mb4字符集
• ScheduleModule: 启用cron作业调度
• 全局守卫: 注册UsersGuard以在所有路由上强制执行授权

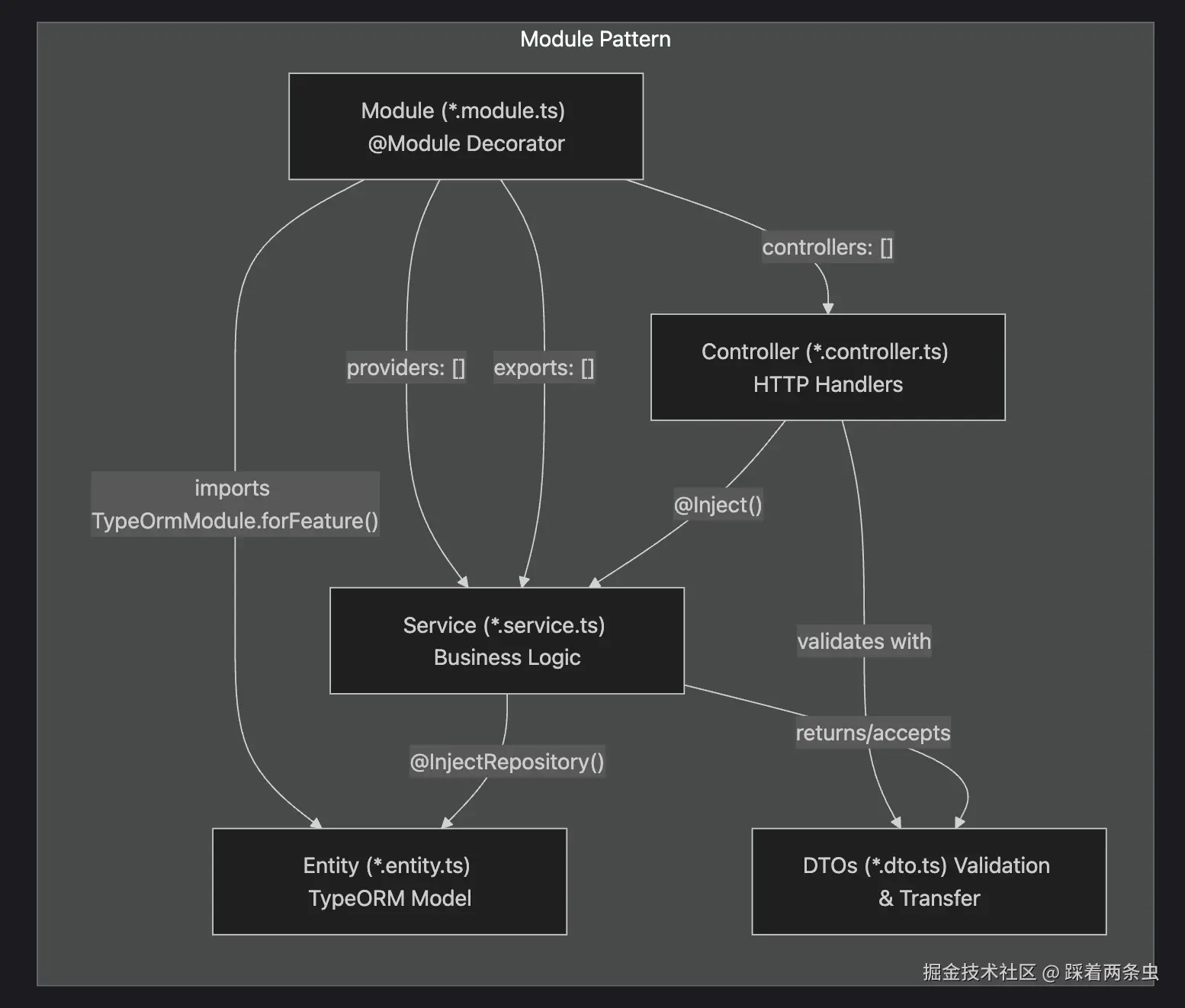

标准模块结构模式

每个功能模块遵循一致的结构，包含四个主要组件：

模块结构图


示例：产品模块

ProductModule展示了此模式：

ts 体验AI代码助手 代码解读复制代码@Module({
  imports: [TypeOrmModule.forFeature([Product]), OrderModule],
  providers: [ProductService],
  controllers: [ProductController],
  exports: [ProductService]
})
export class ProductModule {}

组件：

• 实体: Product - TypeORM实体定义数据库模式
• 服务: ProductService - 业务逻辑和仓库操作
• 控制器: ProductController - REST API端点
• DTOs: 用于验证的数据传输对象（在product.dto.ts中）
• 模块: ProductModule - 封装并导出功能

模块的桶式导出重新导出所有公共接口。

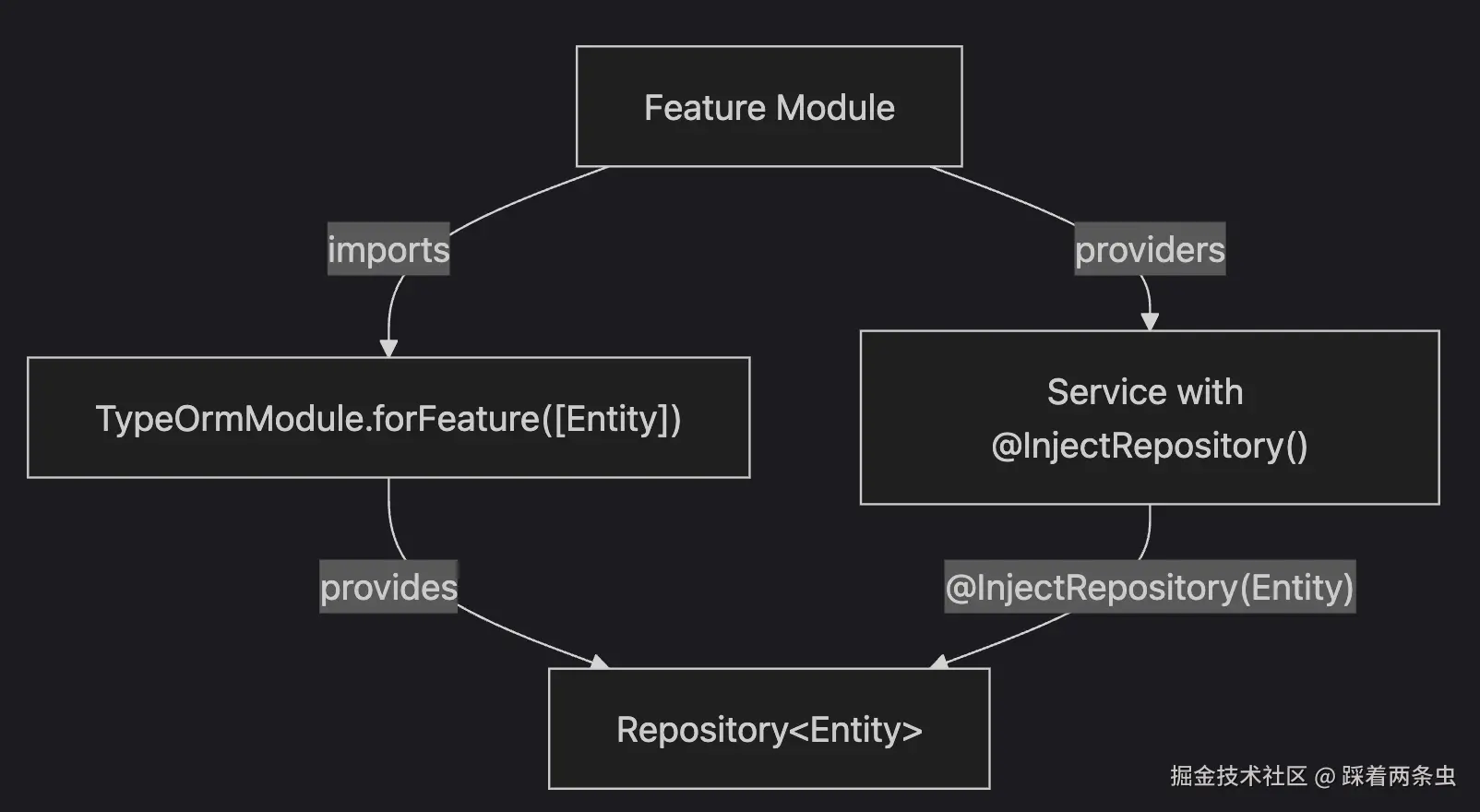

TypeORM集成模式

所有需要数据库访问的模块都使用TypeOrmModule.forFeature()模式：


示例：订单模块

OrderModule展示了TypeORM集成：

• 导入TypeOrmModule.forFeature([OrderEntity])以注册实体
• 将Repository<OrderEntity>注入到OrderService
• 同时导入UserModule用于跨模块依赖

示例：包含多个实体的应用模块

LowcodeAppModule展示了一个管理多个相关实体的模块：

ts 体验AI代码助手 代码解读复制代码@Module({
  imports: [
    TypeOrmModule.forFeature([AppEntity, AppVersionEntity]),
    DSLModule
  ],
  controllers: [AppController],
  providers: [AppService],
  exports: [AppService]
})

这注册了AppEntity和AppVersionEntity，允许AppService为两个实体注入仓库。

模块依赖模式

直接模块依赖

模块通过imports数组声明依赖：

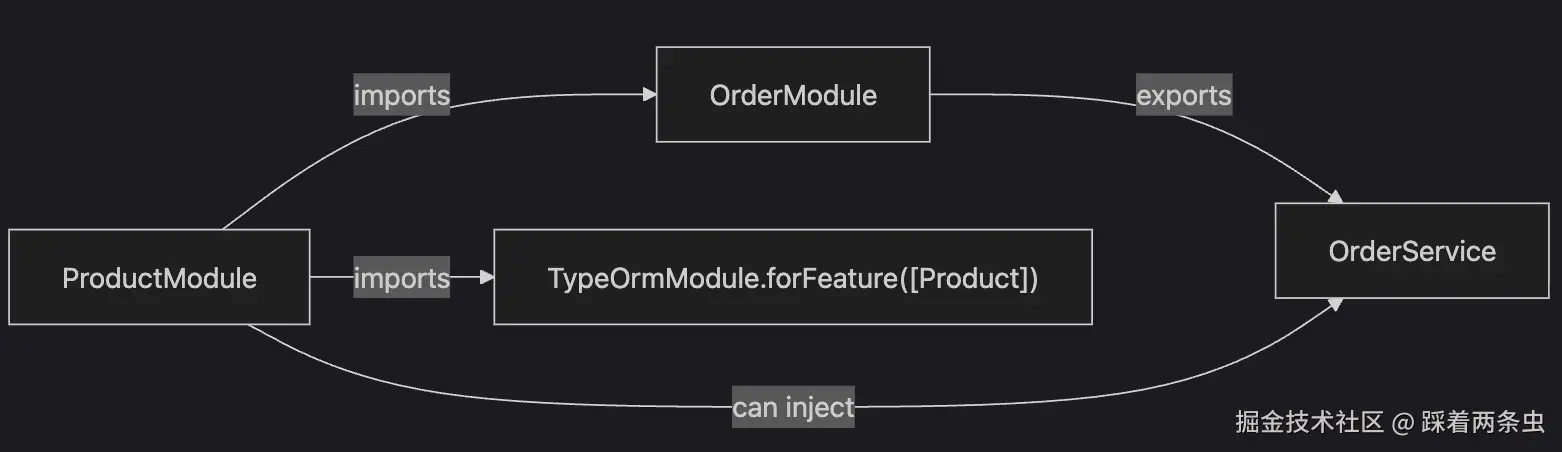

跨模块服务注入

当一个模块导出一个服务时，其他模块可以注入它：

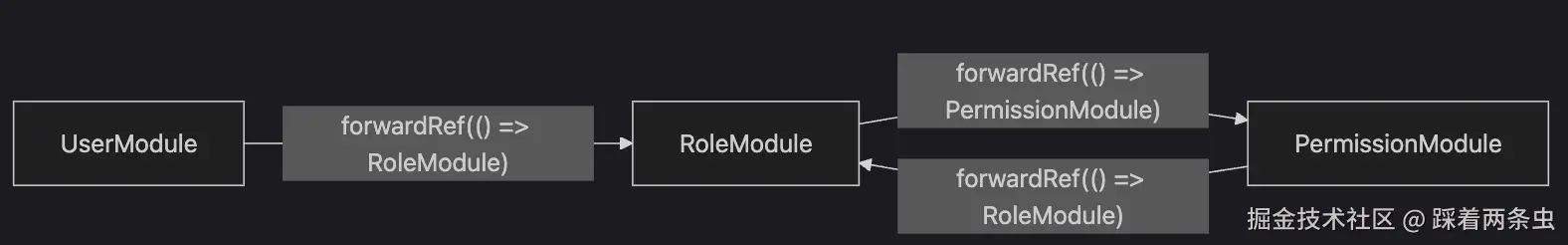

循环依赖解决

当两个模块需要彼此的服务时，NestJS提供forwardRef()：


来自backend/src/core/user/user.module.ts的示例：

ts 体验AI代码助手 代码解读复制代码imports: [
  TypeOrmModule.forFeature([UserEntity, UserOAuthEntity]),
  SettingModule,
  forwardRef(() => RoleModule), // 循环依赖解决
  EmailVerificationModule
];

来自backend/src/core/role/role.module.ts：

ts 体验AI代码助手 代码解读复制代码imports: [
  TypeOrmModule.forFeature([RoleEntity, PermissionEntity]),
  forwardRef(() => PermissionModule) // 循环依赖解决
];

全局模块

@Global()装饰器使模块的导出在整个应用程序中可用，无需显式导入：

UserModule作为全局模块

ts 体验AI代码助手 代码解读复制代码@Global()
@Module({
  imports: [
    TypeOrmModule.forFeature([UserEntity, UserOAuthEntity]),
    SettingModule,
    forwardRef(() => RoleModule),
    EmailVerificationModule
  ],
  controllers: [UserController, OAuthController],
  providers: [UserService, OAuthService, OAuthConfigService, SettingService],
  exports: [UserService, OAuthService]
})
export class UserModule {}

UserModule被标记为@Global()，使UserService和OAuthService对所有模块可用，无需导入UserModule。

理由：用户认证在整个应用程序中都需要（守卫、装饰器、业务逻辑），因此将其设为全局可减少样板导入。

复杂模块依赖

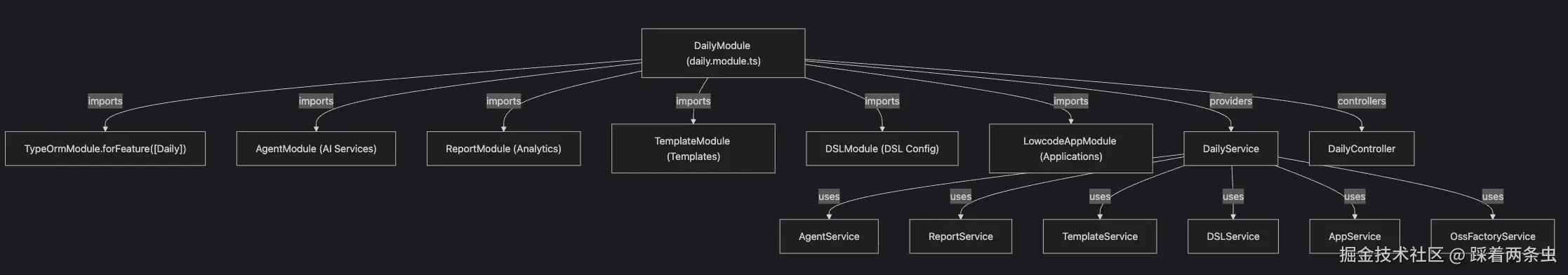

Daily模块：聚合模式

DailyModule展示了一个复杂的聚合模式，导入多个业务模块：


导入显示跨领域依赖：

• AgentModule用于AI驱动的报告生成
• ReportModule用于分析数据
• TemplateModule和DSLModule用于低代码结构
• LowcodeAppModule用于应用管理
• OssFactoryService（来自全局上下文）用于文件存储

模块桶式导出

每个模块目录包含一个index.ts桶式文件，重新导出公共接口：

示例：应用模块桶式导出

ts 体验AI代码助手 代码解读复制代码export * from './app.entity';
export * from './app-version.entity';
export * from './app.dto';
export * from './app.service';
export * from './app.controller';
export * from './app.module';

此模式允许消费者从模块目录导入：

ts 体验AI代码助手 代码解读复制代码import { AppEntity, AppService, AppModule } from './business/apps';

而不是单个文件路径：

ts 体验AI代码助手 代码解读复制代码import { AppEntity } from './business/apps/app.entity';
import { AppService } from './business/apps/app.service';
import { AppModule } from './business/apps/app.module';

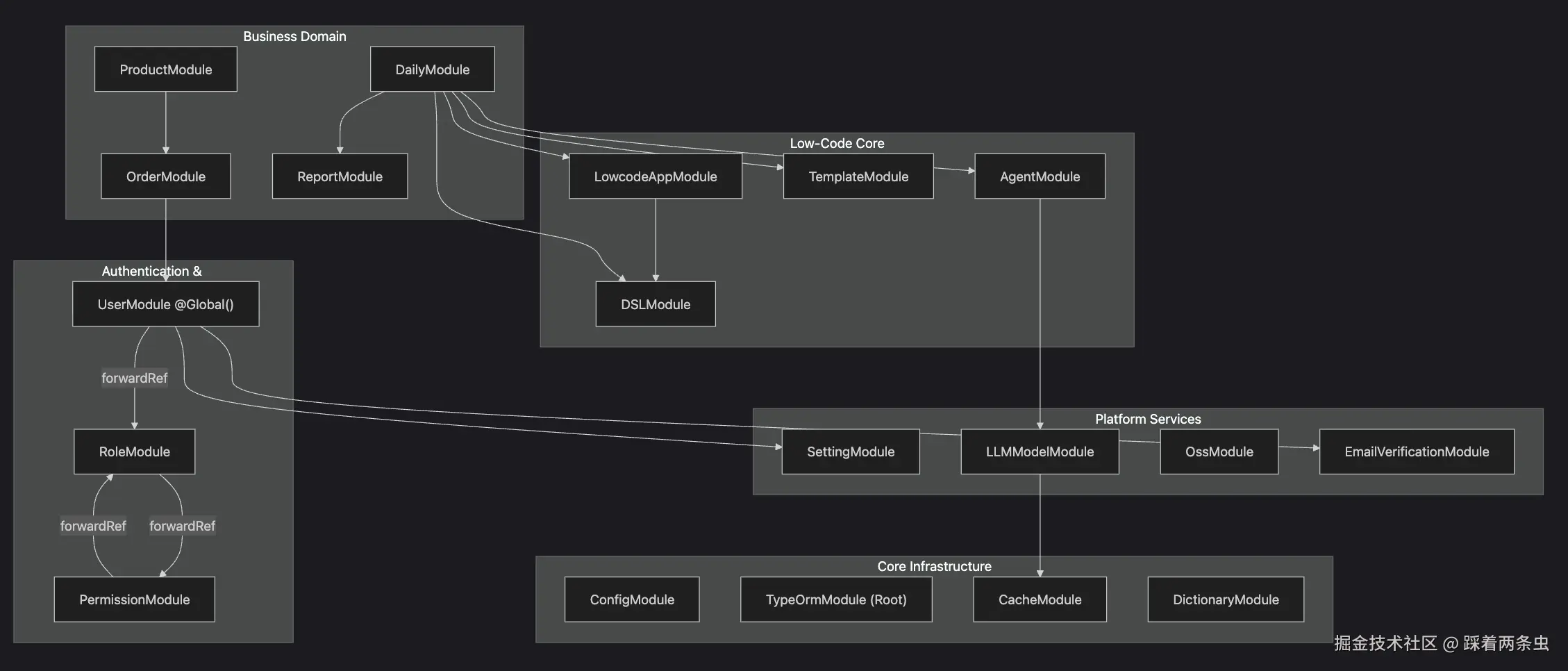

模块依赖图


此图显示模块之间的主要依赖关系。注意：

• UserModule是全局的，因此未显示所有消费者的依赖
• 循环依赖通过forwardRef()解决
• DailyModule具有最多的依赖，聚合跨领域的数据
• 基础设施模块（Config、TypeORM、Cache）被许多模块使用但未显式导入（由根配置提供）

总结

VTJ.PRO后端遵循NestJS最佳实践，具有：

1. 清晰分离：核心基础设施模块与业务领域模块
2. 一致结构：实体 → 服务 → 控制器 → 模块模式
3. TypeORM集成：用于实体注册的forFeature()模式
4. 依赖注入：通过构造函数注入服务，通过@InjectRepository()注入仓库
5. 循环依赖：在需要时通过forwardRef()解决
6. 全局模块：UserModule标记为@Global()以实现全局访问
7. 桶式导出：index.ts文件简化导入
8. 聚合模式：高级模块（如DailyModule）组合多个领域服务

这种架构实现了可维护性、可测试性以及平台广泛功能集的清晰关注点分离。

开源代码仓库：https://gitee.com/newgateway/vtj
