冬至到了！送自己一个七位半的直流表暖暖手

我几天前写了吉时利 2000，评论区大家都秀出来自己的仪器，大体看下来都是一些耳熟能详的东西，之后慢慢盘点。然后我其实本来是想入手 K2000 的，太经典了，但确实是太老了，老到已经停产。而且我自己有一个普源的小表：

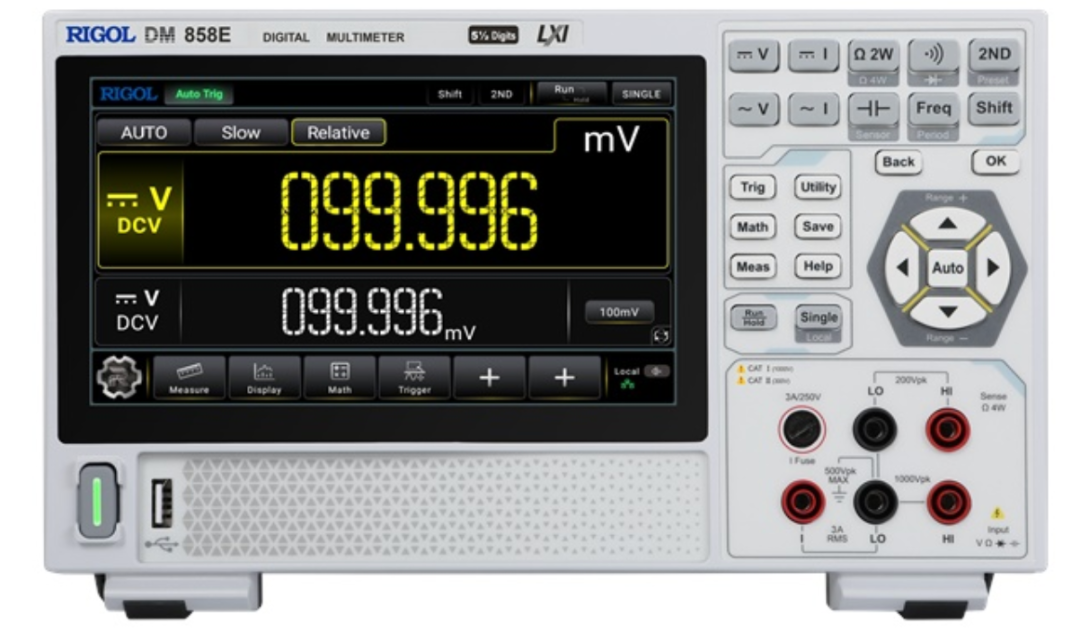

还是挺方便的，就算一些器件测不准，我还有徐老师电桥

还是挺方便的，就算一些器件测不准，我还有徐老师电桥

那再有一个 K2000 就有点冗余了，当然 K2000 的其它测量功能是甩这个普源表一大截的。

我先简单对比一下：

交流电压 ACV：带宽 & 准确度（这是最大分水岭）

AC 频带/带宽

DM858E： AC 滤波带宽 20 Hz–8 kHz

Keithley 2000： ACV（SLOW 等条件下）标称带宽可到 3 Hz–300 kHz

如果想测 音频以上、几十 kHz 到几百 kHz 的交流幅值，DM858E 会明显“到头”，Keithley 2000 才是覆盖那段频域的那类台表。

ACV 一年准确度（典型对比）

DM858E（45 Hz–1 kHz）： ±(0.2% of reading + 0.1% of range)；到 5–8 kHz 会变到 ±(3.0% + 0.1%)

Keithley 2000（10 Hz–20 kHz）： 约 ±(0.06% + 0.03%)；到 50–100 kHz 约 ±(0.60% + 0.08%)；到 100–300 kHz 约 ±(4% + 0.5%)（并注明条件/速率/输入幅度要求）

在最常用的 工频/音频段，Keithley 2000 的 ACV 准确度通常能明显压过 DM858E；而且频带上限也高很多。

AC 输入特性：对“高阻源”谁更友好

DM858E： AC 输入阻抗约 11.2 MΩ ∥ <100 pF

Keithley 2000： AC 输入阻抗约 1 MΩ ∥ <100 pF

在日常做精密/低噪声链路，源阻抗可能偏高：DM858E 更不容易“加载”被测点；Keithley 2000 在 AC 档对源阻抗更敏感。

电阻（2W/4W）

DM858E： 100 Ω–50 MΩ，并明确 2W/4W 方法、开路电压限制、引线电阻影响等

Keithley 2000： 数据表给出 DC 电阻覆盖到 100 µΩ–100 MΩ，并给出“90 天基本准确度”级别指标

做“毫欧级连接器/继电器触点/分流电阻”的时候，Keithley 2000 这种 6½ 位表更占优势；但如果主要是一般电阻/四线测，DM858E 也足够用。

小声吐槽

怎么说呢。。。虽然电子产品买新不买旧，但是实际的参数看下来，还真的是买二手的表更合适一点。。。不过日常做东西也够了，普源的表是很小的，可以塞包里也可以加充电宝。

还有就是触屏的，日常方便，但是又但是回来了。。。它这个 UI 有点丑，看着有点不专业：

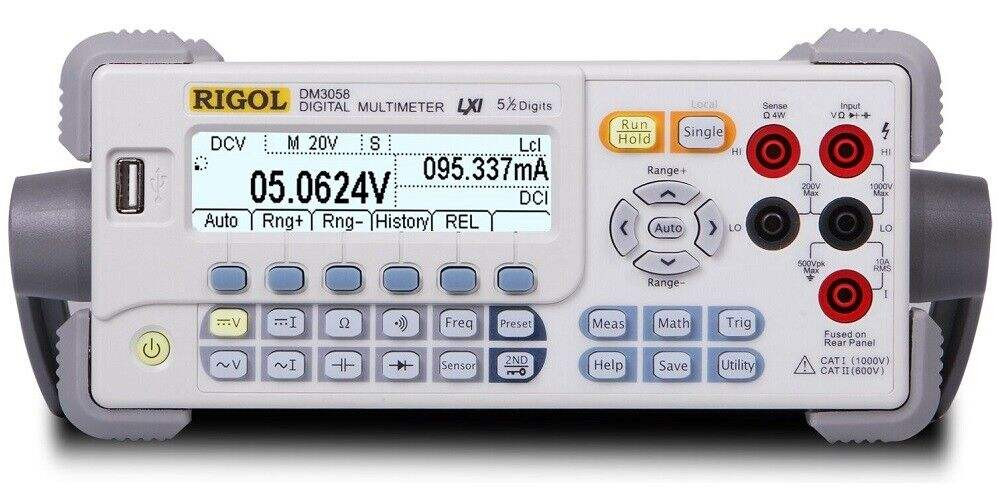

那也可以看看这个之前的版本，二手的大概一千多点

那也可以看看这个之前的版本，二手的大概一千多点

这个看着就很正派了～

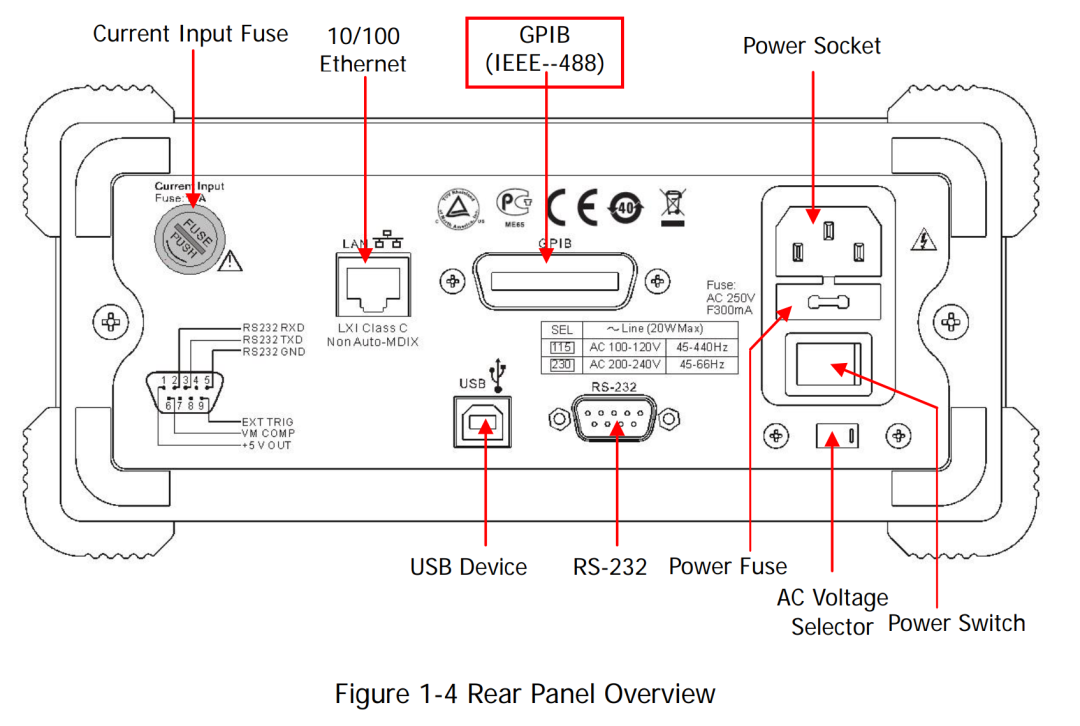

五位半，后面的接口很齐全

五位半，后面的接口很齐全

主角登场！

我最后买了一台：精密直流电压计。什么？一台七位半的电压表。其实在之前文章里面也写过了，那就是：

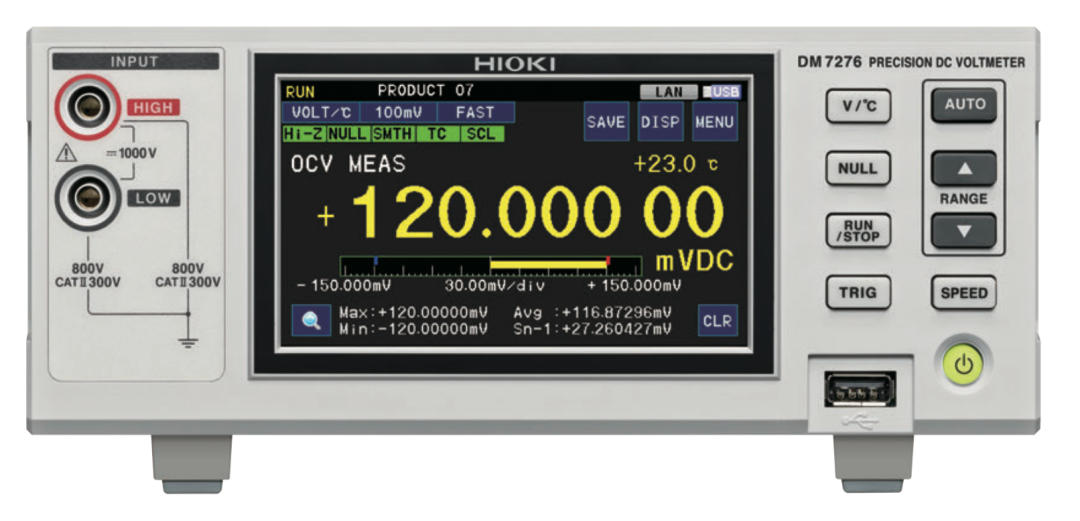

日置的 DM7275

日置的 DM7275

6 的版本是更加误差小的：

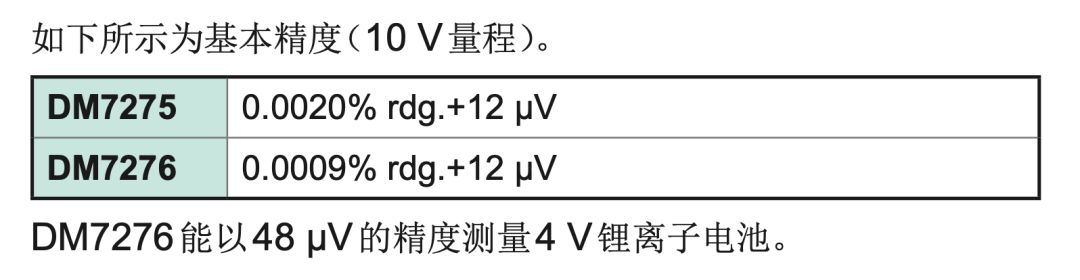

在说明书里面是这样写的

在说明书里面是这样写的

这张图是在讲 10 V 量程下的“基本精度（Accuracy）”怎么用，写法是典型的：

读数固定项

其中 rdg = reading（读数项），后面的 +12 µV 是不随读数变化的“固定误差项”。

表格两行是什么意思

DM7275：0.0020% rdg. + 12 µV表示在 10 V 档测量时，最大误差上限为

DM7276：0.0009% rdg. + 12 µV

（前提是满足规格书的保证条件：预热、温度范围、校准周期等。）

“DM7276 能以 48 µV 的精度测量 4 V 电池”怎么来的？

因为测 4 V 会用 10 V 档，代入 DM7276 的公式：

读数项：

固定项：

合起来：

所以它说的“48 µV 精度”就是 ±48 µV 的误差上限（不是分辨率）。

顺便对比：DM7275 测 4 V 会是多少？

同样代入 DM7275：

所以 DM7275：±92 µV，DM7276：±48 µV（都是在 10 V 档、满足条件时）。

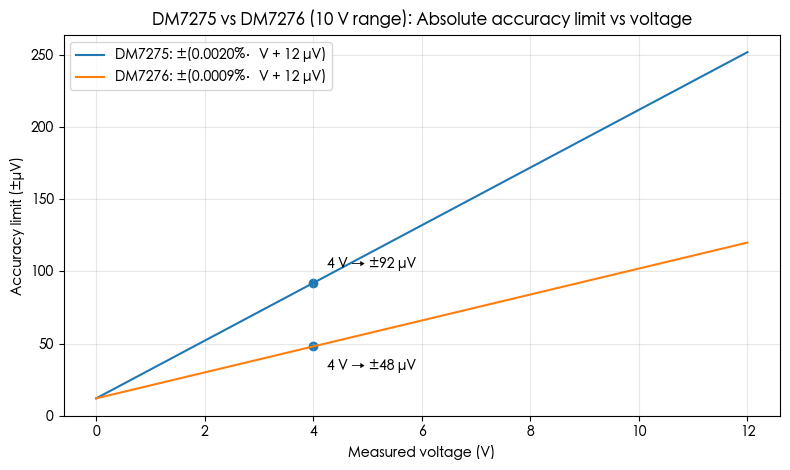

可视化一下

已按 10 V 量程精度公式把 DM7275 / DM7276 的误差上限可视化成两张图：

绝对误差上限（±µV） vs 电压

4 V 点：DM7275 ≈ ±92 µV，DM7276 ≈ ±48 µV

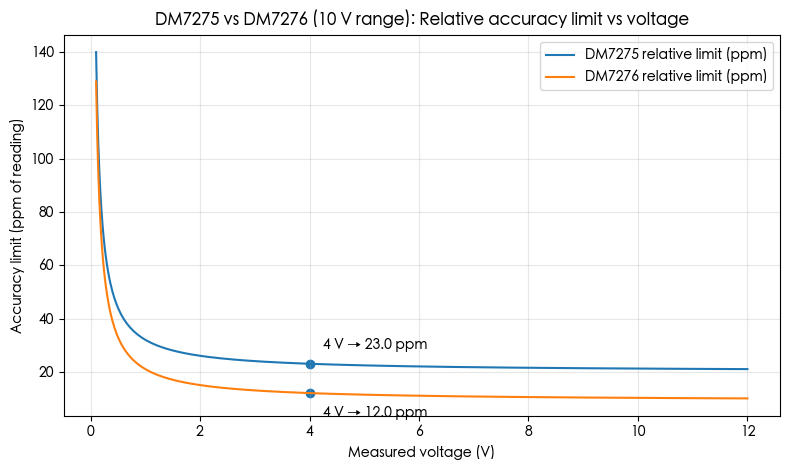

相对误差上限（ppm of reading） vs 电压

4 V 点：DM7275 ≈ 23.0 ppm，DM7276 ≈ 12.0 ppm

能不能自己校准呢？

不能，是的，得回原厂，但是呢。。。只能在保修的日期内能，超过就不能了，不过日本的东西一般是坏不了的。（有标定设置，但是没有明确使用方式），但是有自校准的功能。（好像写邮件就可以校准，要 70 多刀）

自校正 Self-Calibration

DM7275 内部会做自校正来抵消测量电路的漂移，而且设计为自动执行：

RUN 状态：在两次测量之间自动自校正

STOP 或外部触发等待：等待触发期间会持续自校正；一旦触发到来，会中断自校正去测量，测完再继续自校正

在做 µV/ppm 级测量前：预热足够时间（至少 1 小时），让自校正“跑起来”并让整机热稳。如果是做长时间记录：尽量让仪器处在稳定状态（不要频繁切量程/拔插线/大温差气流），自校正能把短期漂移压下去。

一般两分钟就可以稳定读书

一般两分钟就可以稳定读书

自校正不是“溯源校准”，它解决的是短期稳定性/零点与增益漂移，不是把仪器绝对误差永久拉回到基准。

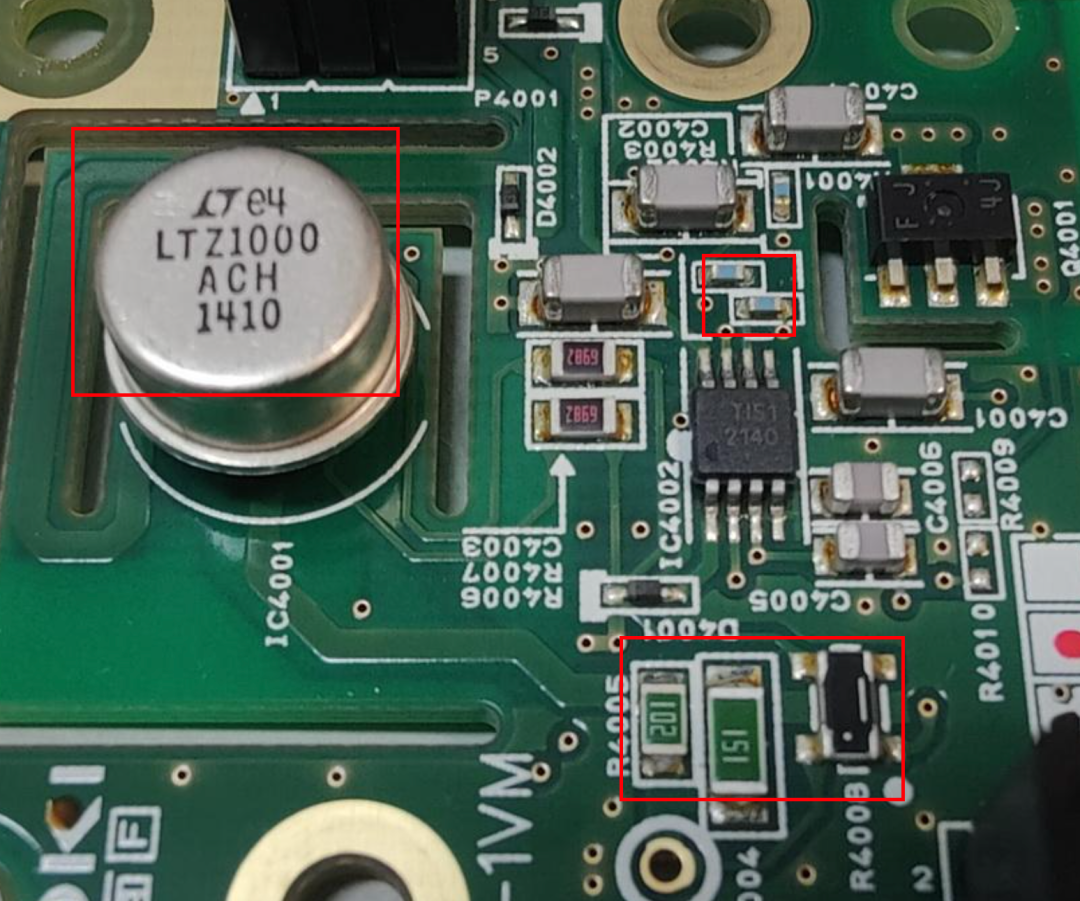

里面用的基准是这个

里面用的基准是这个

我看有人说，现在新出的表基准是 ADR1300 了

我看有人说，现在新出的表基准是 ADR1001 了

在这个的设计里面，基准是单独出来的：

这些电阻都是定制的

这些电阻都是定制的

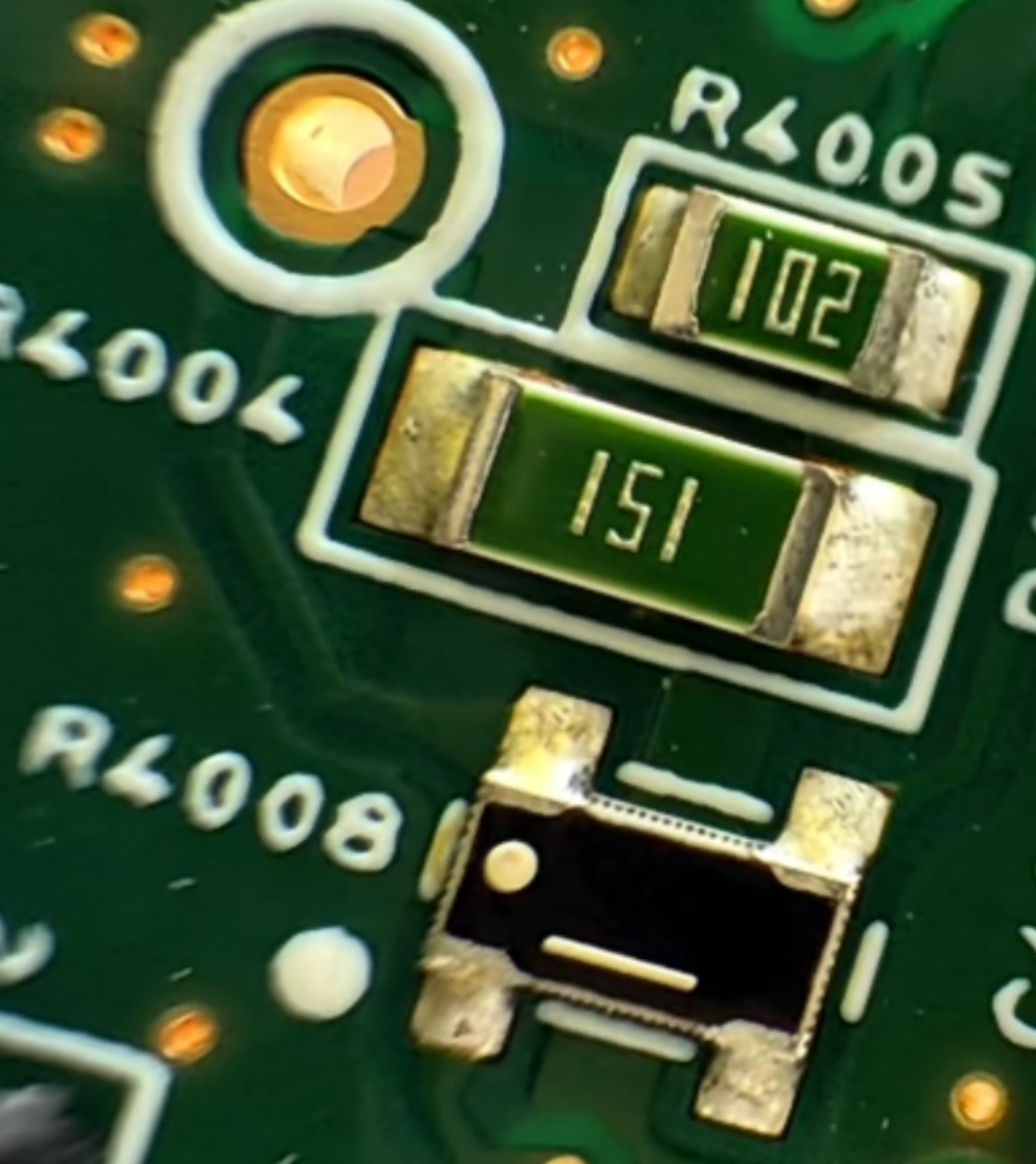

价格也是很昂贵

价格也是很昂贵

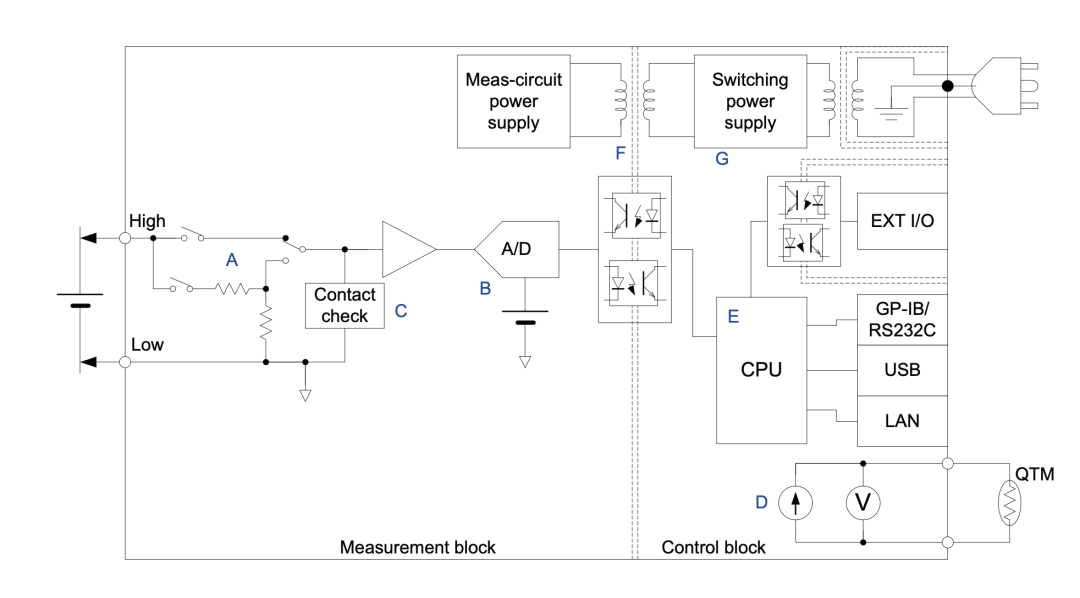

居然说明书里面还有个框图：

还真别说，这个框图还是挺准

还真别说，这个框图还是挺准

但是没有基准源部分。

ADC部分

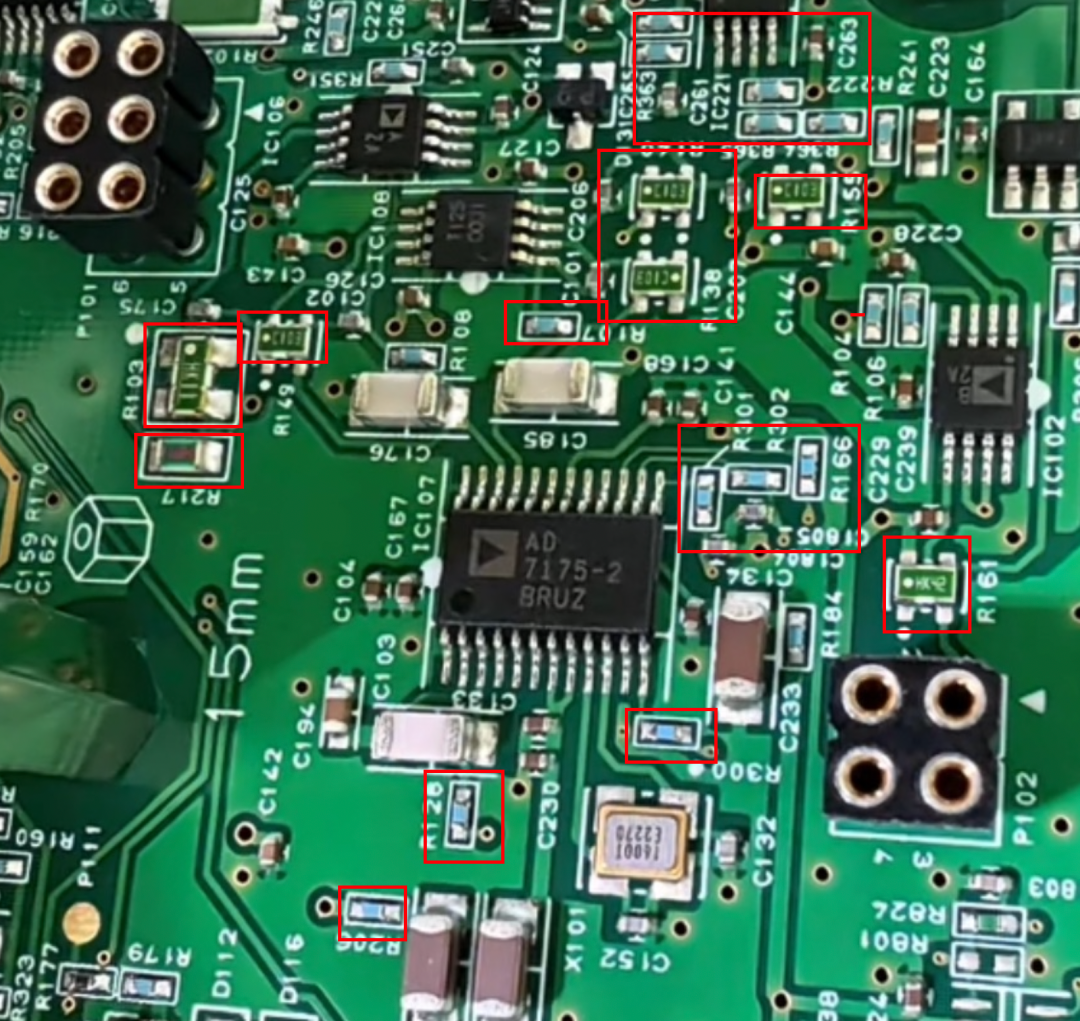

高速的 ADC，可以到 250k

高速的 ADC，可以到 250k

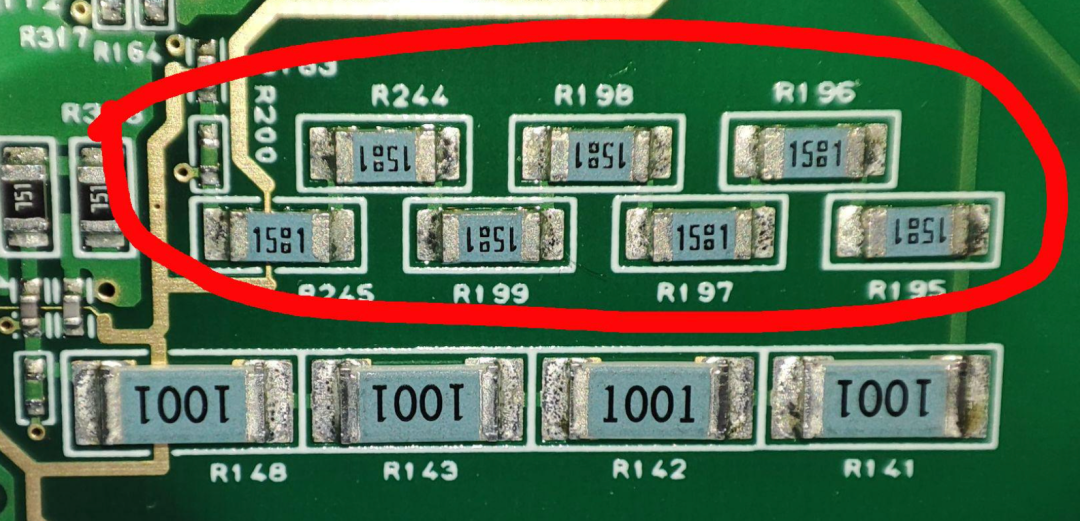

这些电阻都是定做的：KOA Speer

这些电阻都是定做的：KOA Speer
