ADI 苏州研讨会上（仪表+医疗+信号链设计）

研讨会的 PPT 我不知道会不会更新在智库里面，但是这东西趁着我脑子还有印象就都分享了。所有资料都是我手机拍的，然后缺失了一部分高频部分，以及还有几个翻的太快我没有拍到。

这次是 ADI 和代理商 MACNICA 一起搞得，这里先谢彭总

这次是 ADI 和代理商 MACNICA 一起搞得，这里先谢彭总

然后主题就是下面给出的，明天无锡还有一场，资料等都完善应该会更新。

记得扫码

初感觉

这次不像 TI 高精度实验室这样的，讲更多的基础知识，更像一个推荐的商品展，但是时不时的给一个知识点；但是大篇幅的讲器件推荐，也更像一个微型的发布会，说着未来和过去的事情。

印象最深的 ADI 的策略，AE 们频繁说的一句话就是，因为客户觉得怎么怎么样，所以我们怎么怎么样，那给我感觉就是以客户为中心。还有就是客户也很典型：一类是要求极致的，这部分是清楚的知道自己要什么，那 ADI 也能帮得上忙；还有一部分是，我管你这那的，我就要做产品，我就要快！我不要学，我也不开发，那就是 ADI 会给集成方案。

还有一点就是随心所欲，很多料可能用的人少，但是 ADI 还是会去做，我看高频线有一些料，就是一个小组件，但是以各种的方式去集成。还是一点感觉比较有趣，就是一些高端的物料（主要是高频），ADI 真的很想卖！但是政府不让，那咋办? 因为高频的料就是两个用途，仪器和通讯，所以就把里面通讯的寄存器给关掉，然后继续卖卖卖！（问就是想赚钱，我做一堆咋办，卖给谁啊？）

不全面，但是只挑有趣的

because，太多了。

今年赚的比去年多，因为车载线在出货

今年赚的比去年多，因为车载线在出货

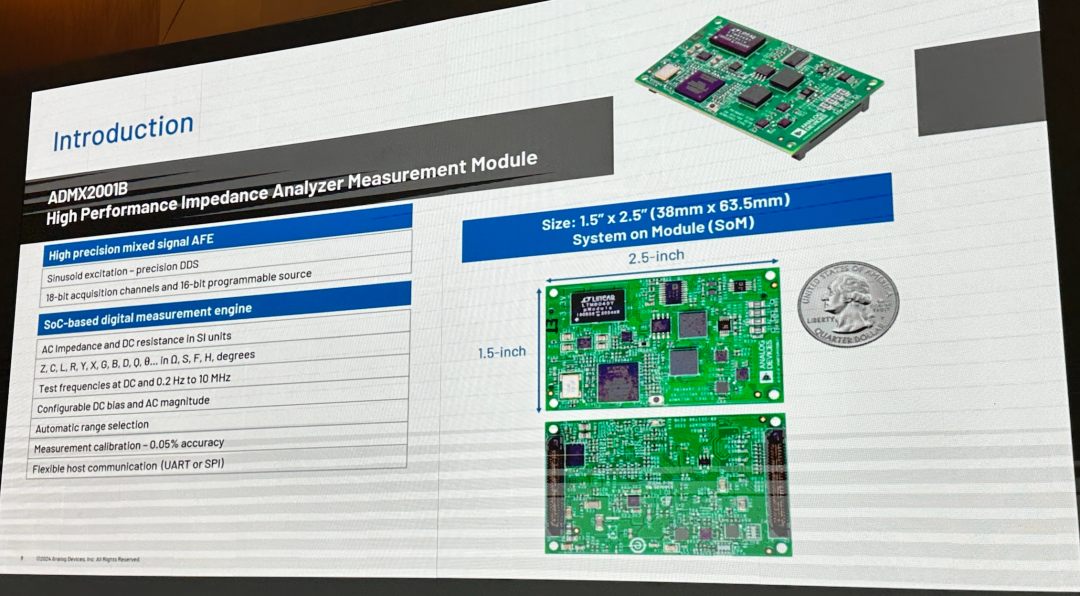

这个也不便宜，主要是给产线和快速开发设计

这个也不便宜，主要是给产线和快速开发设计

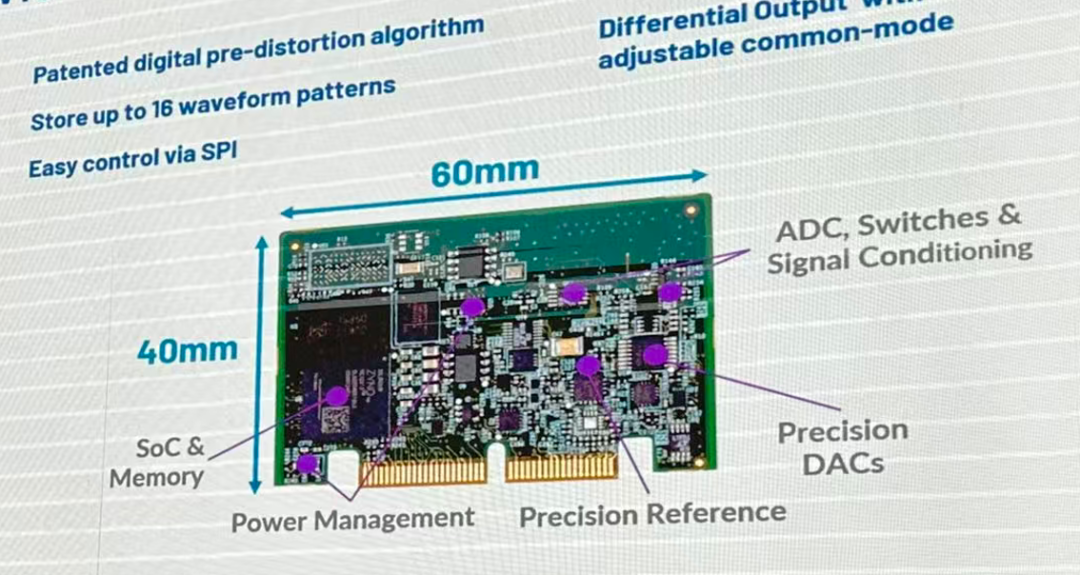

非常的小巧

非常的小巧

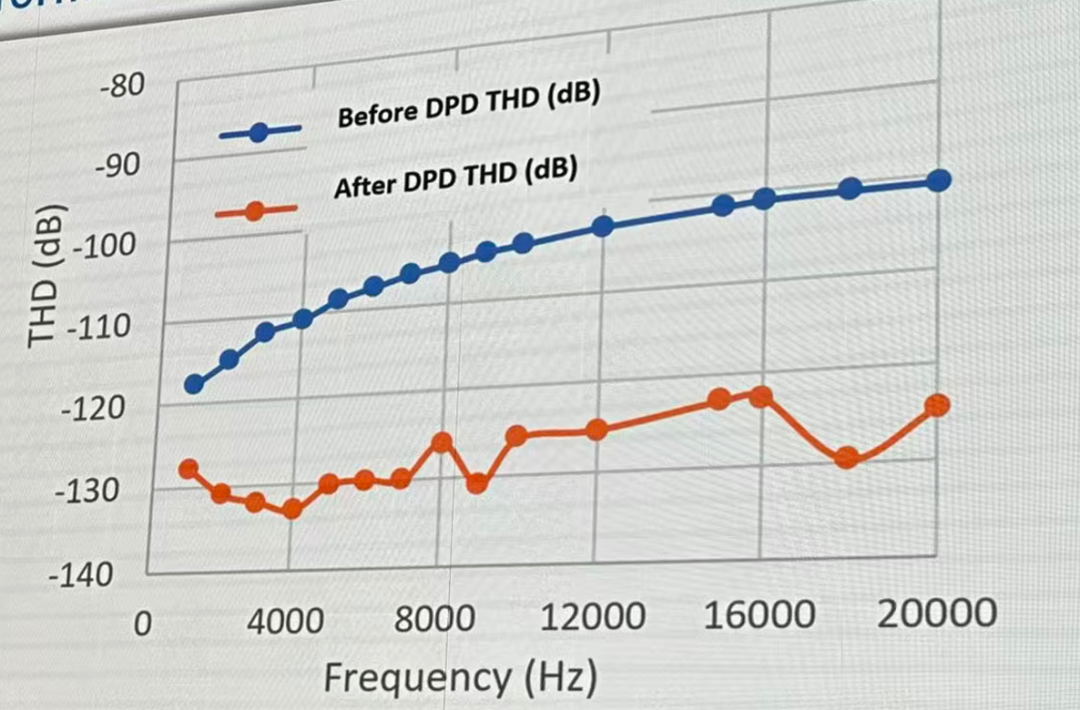

里面除了硬件设计还有更多的算法设计

里面除了硬件设计还有更多的算法设计

这个是一个高压的源表

这个是一个高压的源表

好处就是 ADI 也公开了这个设计，下面的就是信号链框图

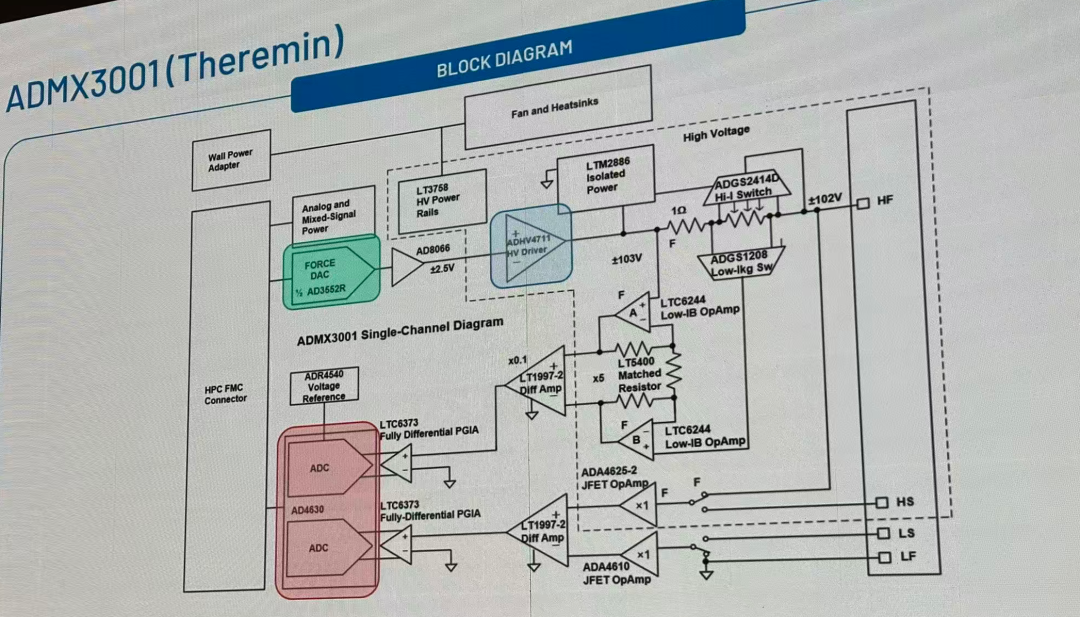

这里出现了我们的 AD4630 做闭环，以及还有高压运放

这里出现了我们的 AD4630 做闭环，以及还有高压运放

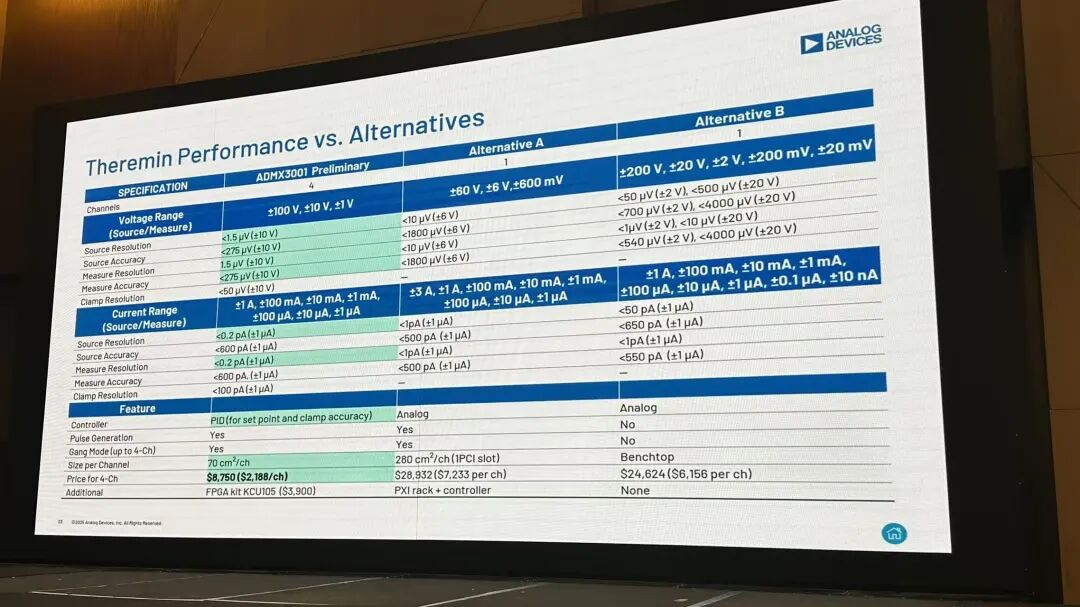

这是和现在商用的表做比较

这是和现在商用的表做比较

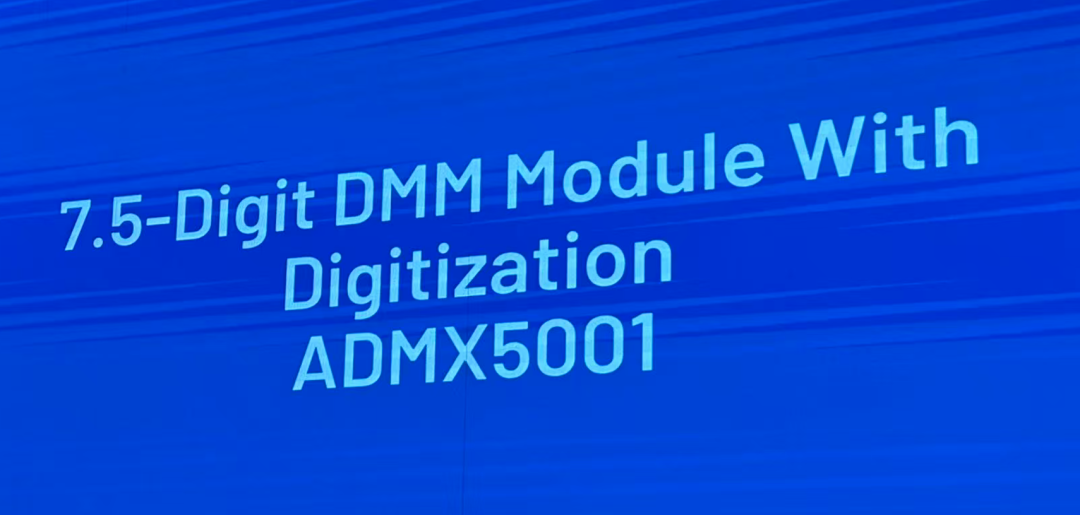

还有老熟人 7 位半的表

还有老熟人 7 位半的表

不过你这 6 位半的小表做的都没有过长飘，所以这次就不放了？

ADMX3652 六位半万用表内部

ADMX3652-便携六位半电压表

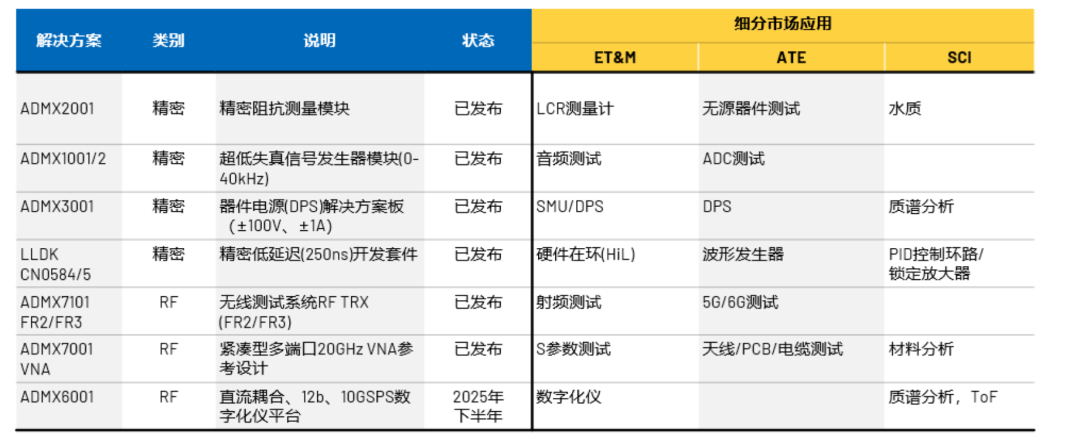

这是所有的模块仪器

这是所有的模块仪器

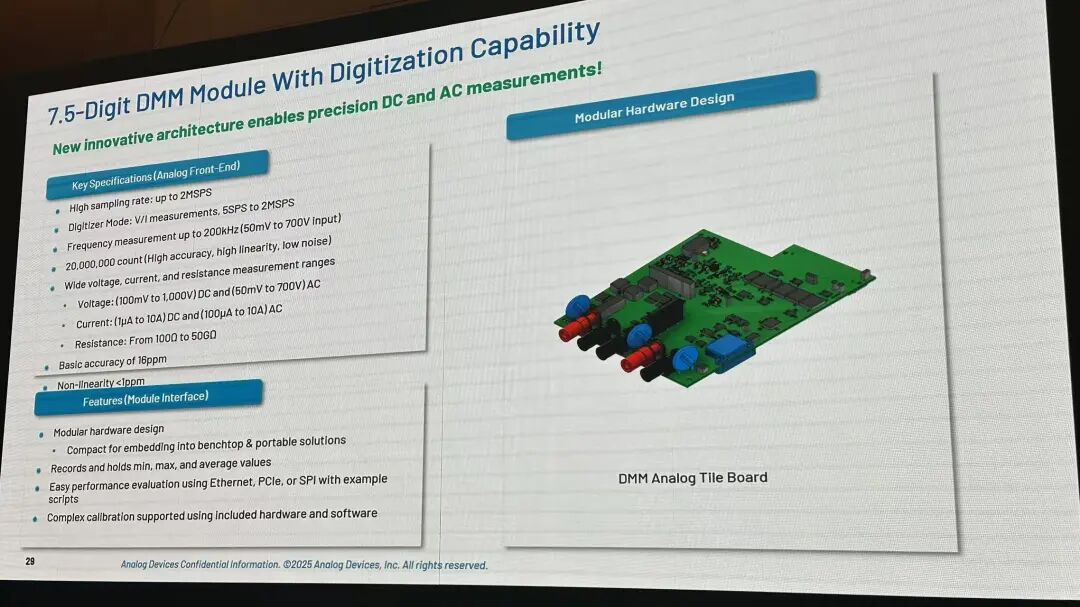

这个是需要直接和供应商要的

这个是需要直接和供应商要的

医疗

这一块也是 ADI 的赚钱大地方，但是对于这个行业来说，其实不容易给出标准的设计样子，就是成品的设计方案不多，只能给一些具体的场景然后给出更加优良的器件，在下文你会看到这一点；医疗，生命科学，从来都需要最极致的技术。

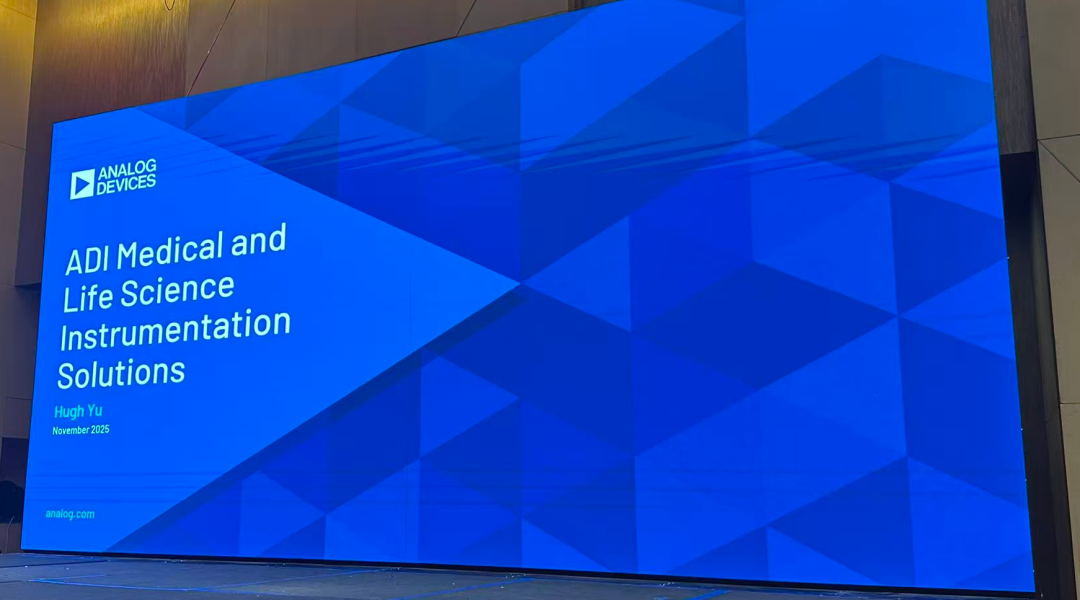

OK

OK

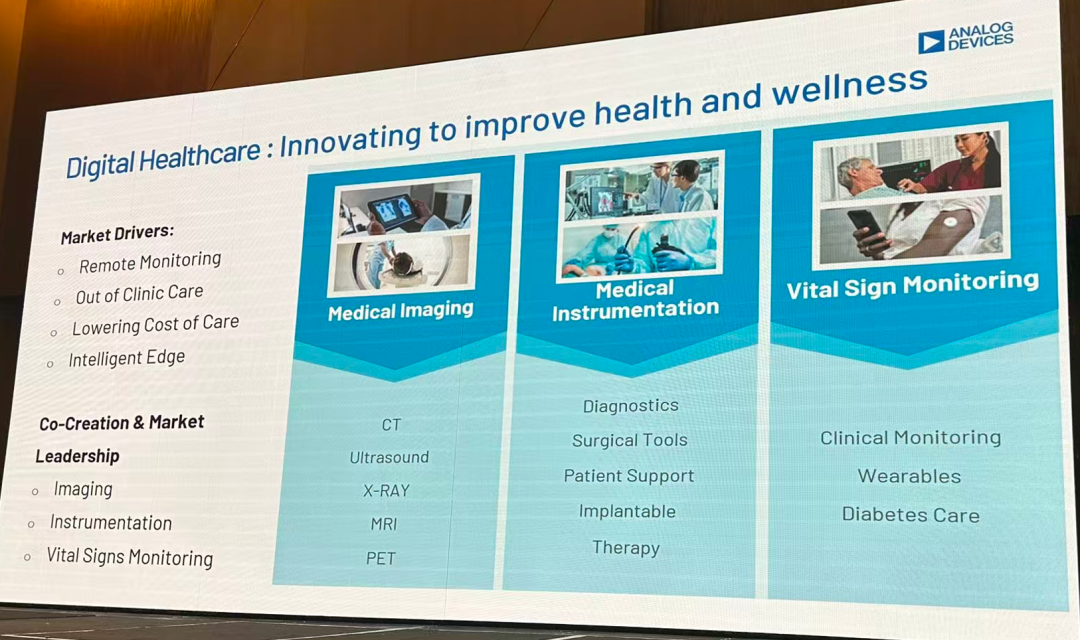

目前是分为三个大类

目前是分为三个大类

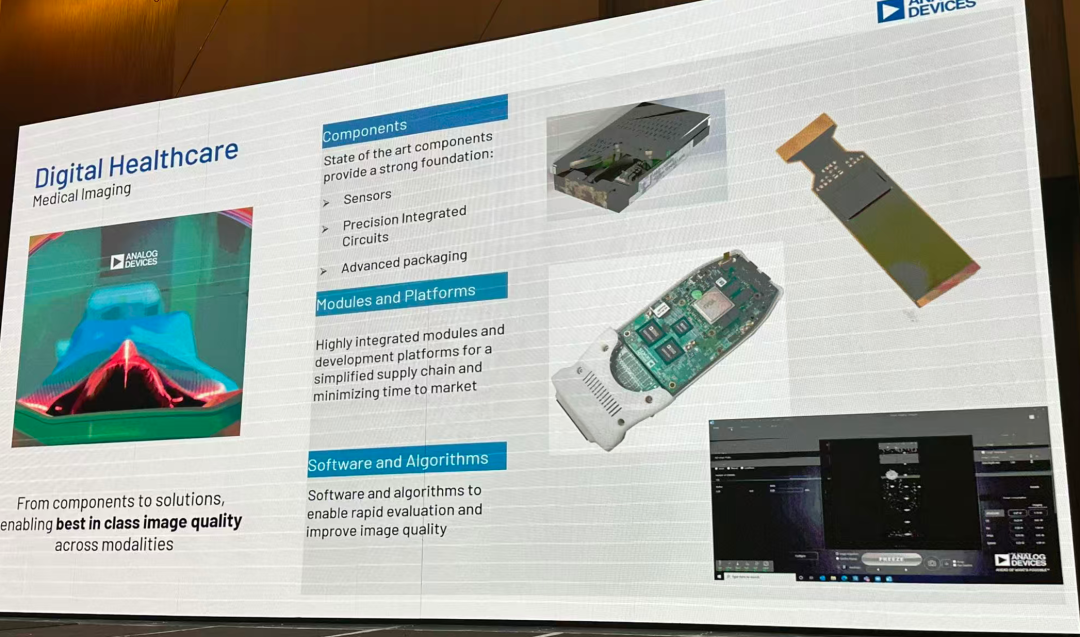

image-20251126180520759

ADI 目前做的事情有点靠前，就是基本上给出了完整的方案，甚至成像部分也做了，这样是方便了大家的开发。

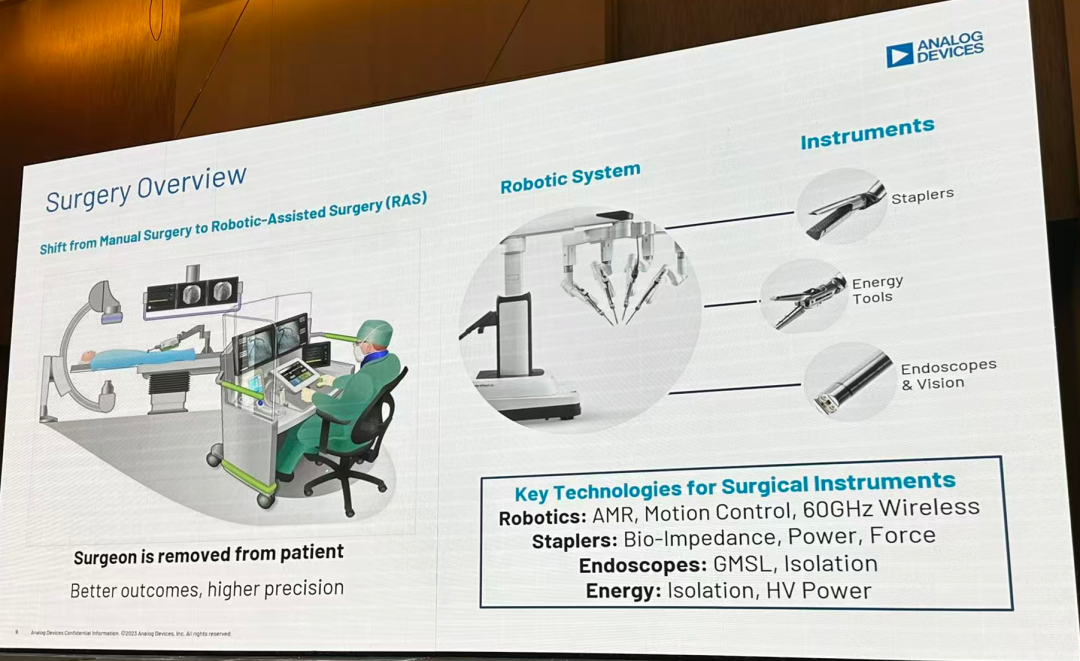

现在还有一个大类就是手术机器人

现在还有一个大类就是手术机器人

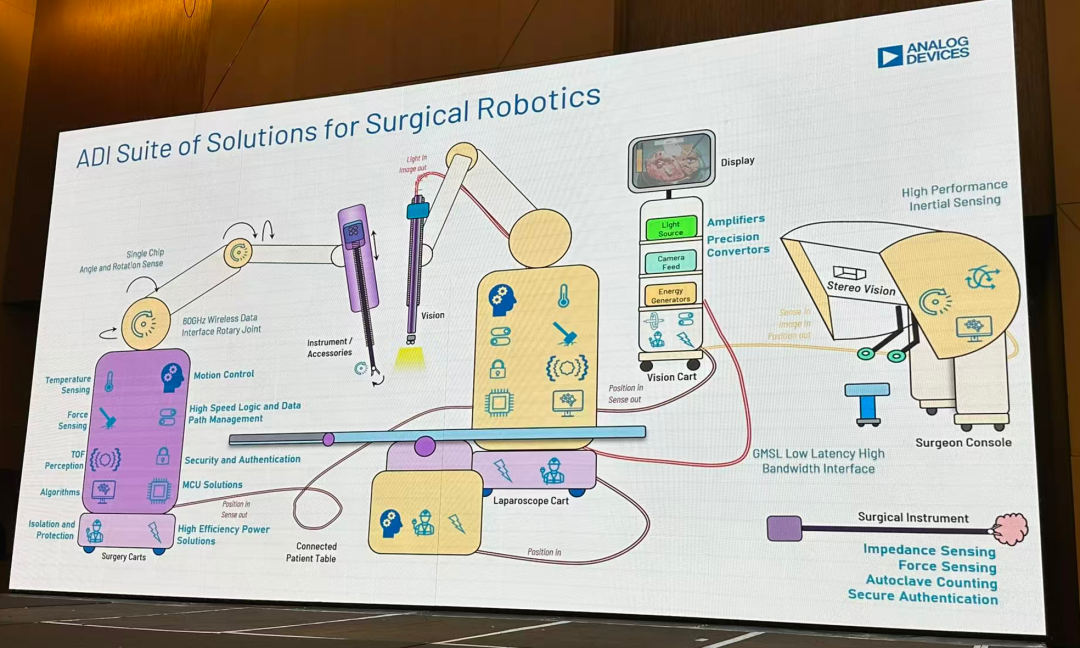

这个框图是非常复杂的，其实有俩大部分：图像和操作

这个框图是非常复杂的，其实有俩大部分：图像和操作

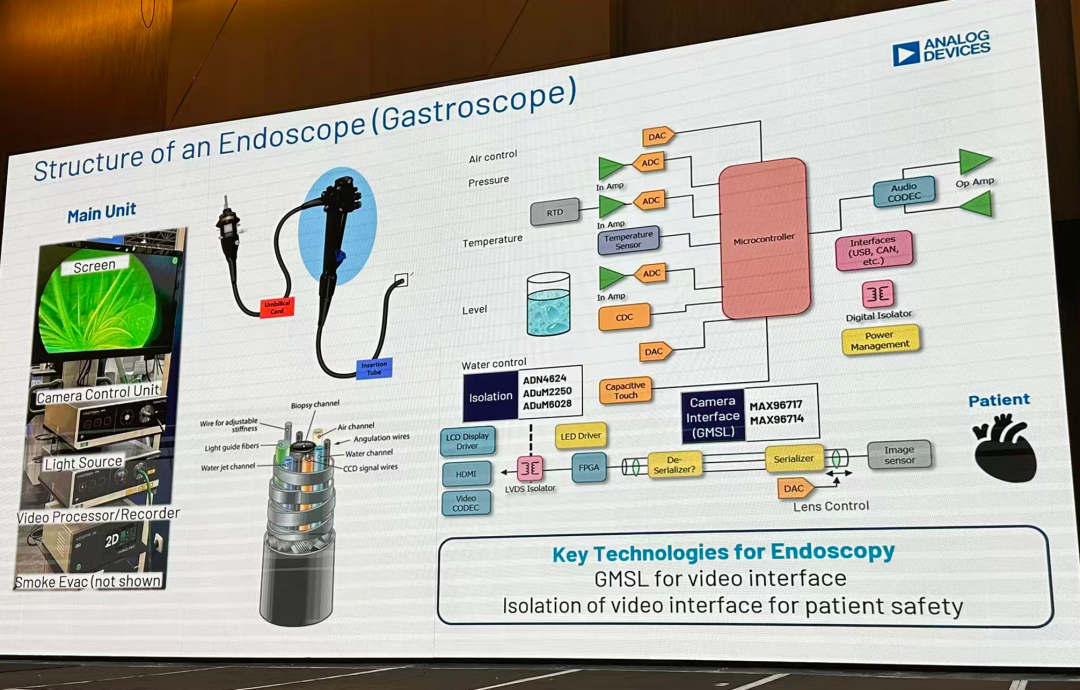

针对里面的图像部分，是对传输部分提出来了高要求

针对里面的图像部分，是对传输部分提出来了高要求

现在基本上是两个摄像头了，一个彩色的一个荧光的，都是 4K，还需要里面有气囊啥的，所有传输线及需要非常的细，车里面用的 GMSL 居然在这里出货了。。。

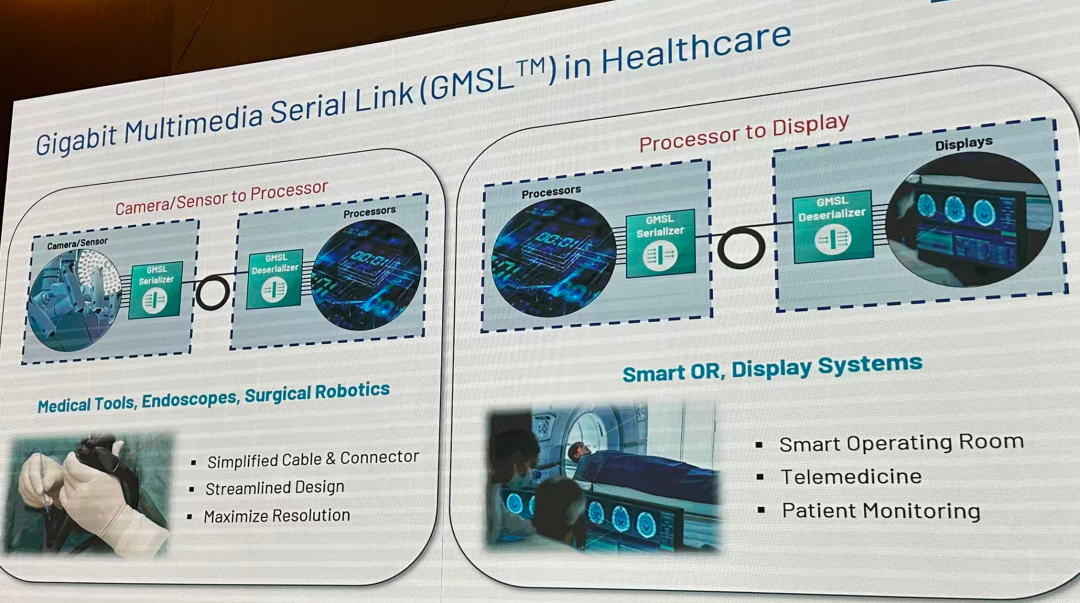

就是这样

就是这样

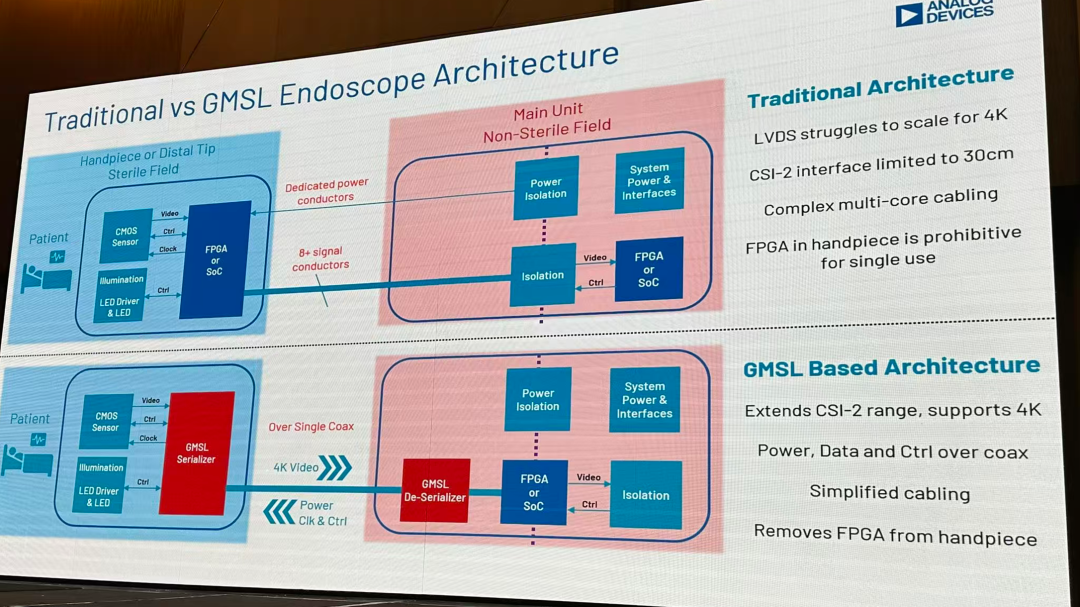

这个就是我上面说的场景

这个就是我上面说的场景

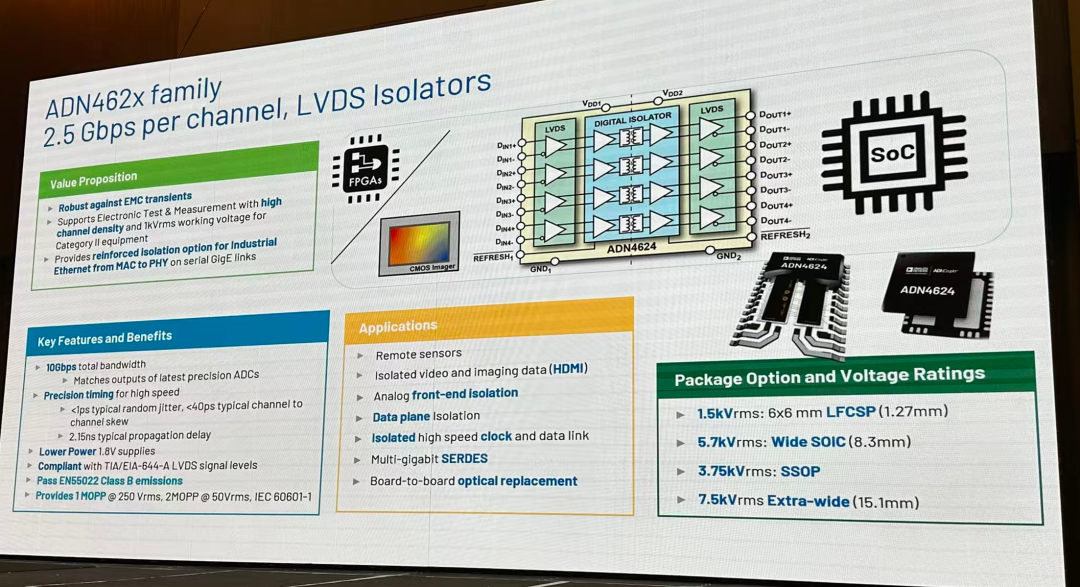

医疗是最要求安全的地方，所有有数字的隔离器，达到了 2.5Gbps

医疗是最要求安全的地方，所有有数字的隔离器，达到了 2.5Gbps

还有一些外置的物理量的测量，其实也是有对应的产品，非常的极致

还有一些外置的物理量的测量，其实也是有对应的产品，非常的极致

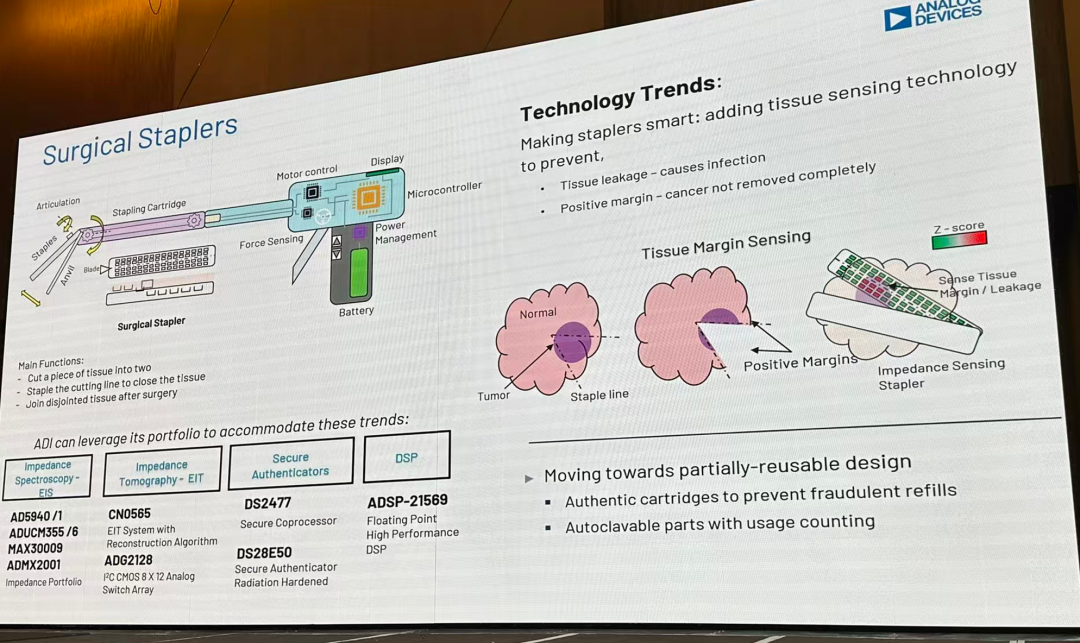

这个是夹持部分

这个是夹持部分

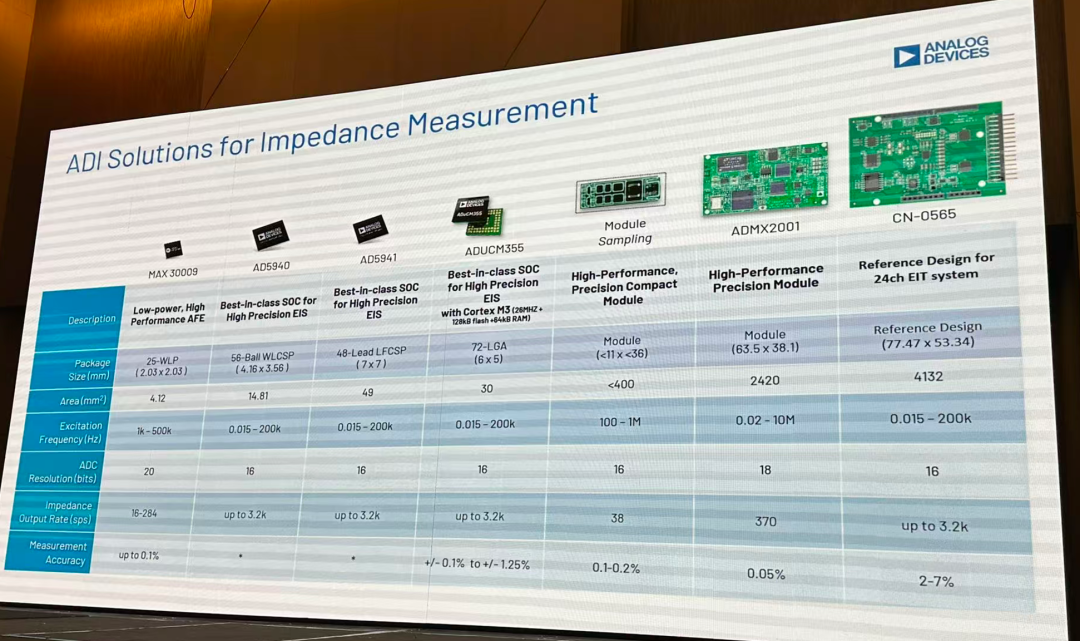

在医疗上面也需要一些阻抗产品，这里就是一些完整的解决方案

在医疗上面也需要一些阻抗产品，这里就是一些完整的解决方案

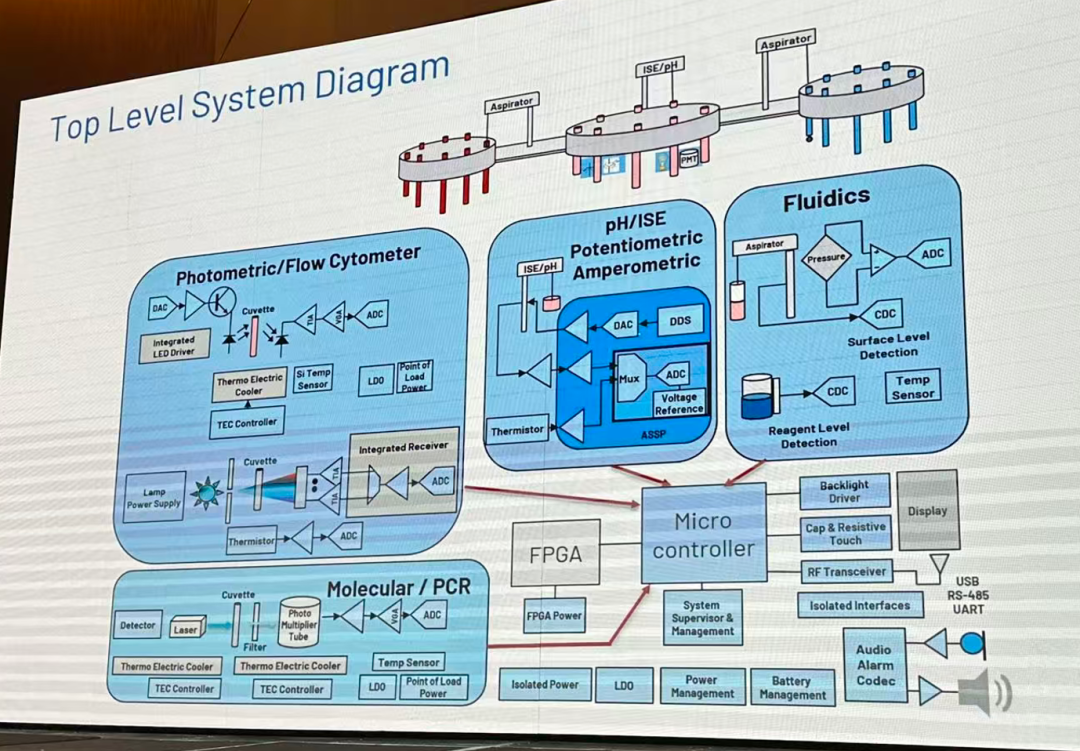

这个是大型的（我忘了叫什么了），反正就是医院化验室要用的

这个是大型的（我忘了叫什么了），反正就是医院化验室要用的

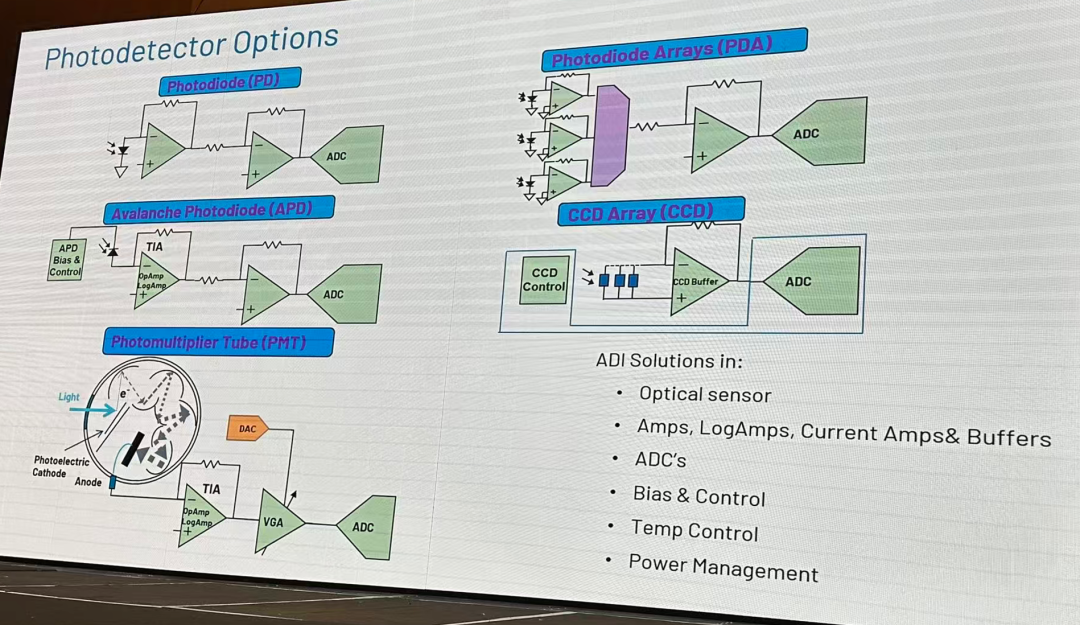

这个也是；光谱分析的大类

这个也是；光谱分析的大类

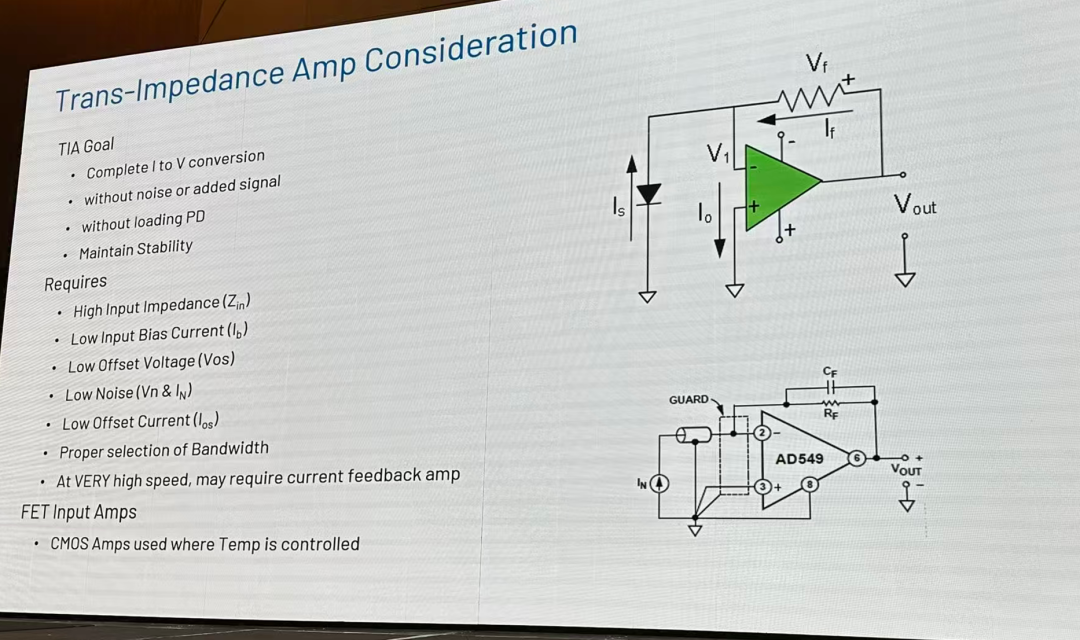

这里就给出了上面场景需要的 OP 要求

这里就给出了上面场景需要的 OP 要求

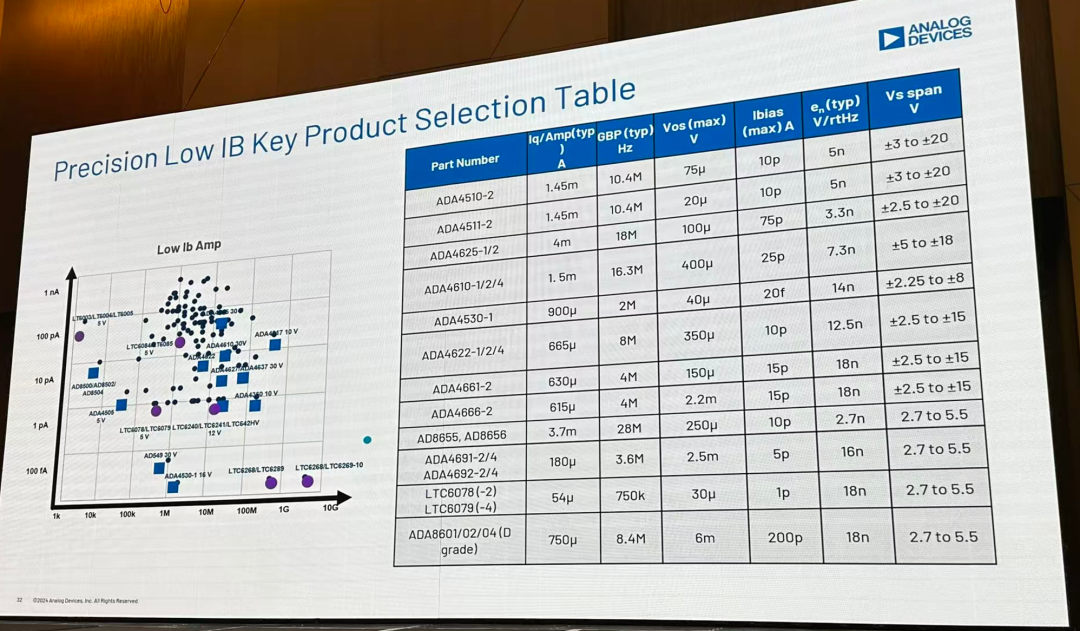

接着就给出了合适的 OP，非常的自然，6666

接着就给出了合适的 OP，非常的自然，6666

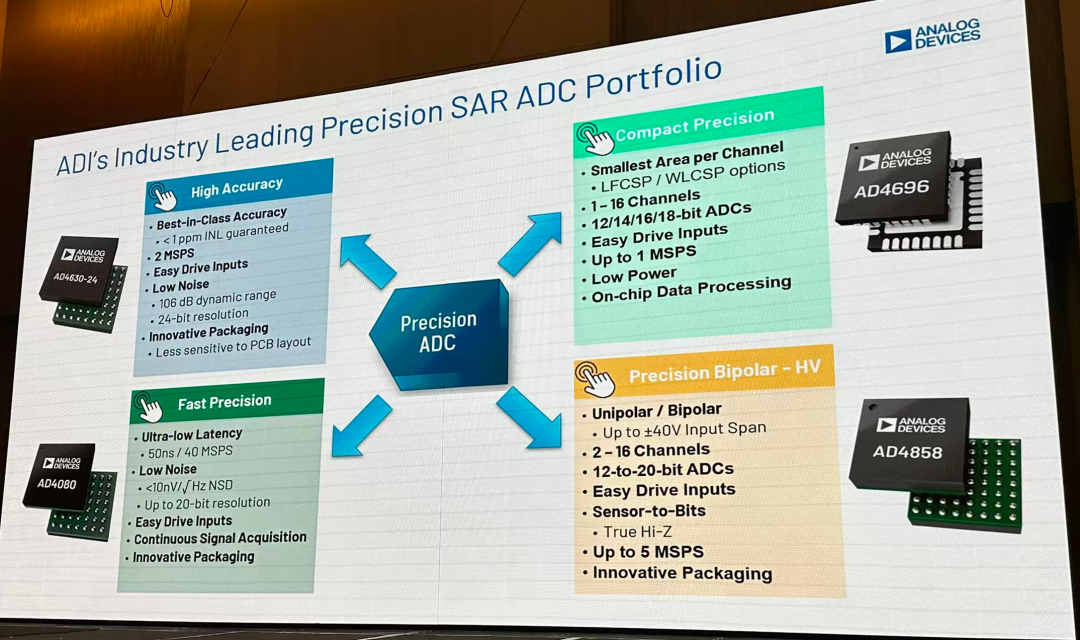

也说了现在 ADI 开发的 ADC，兼顾的四个方面

也说了现在 ADI 开发的 ADC，兼顾的四个方面

然后就是平铺的给出了现在的型号

然后就是平铺的给出了现在的型号

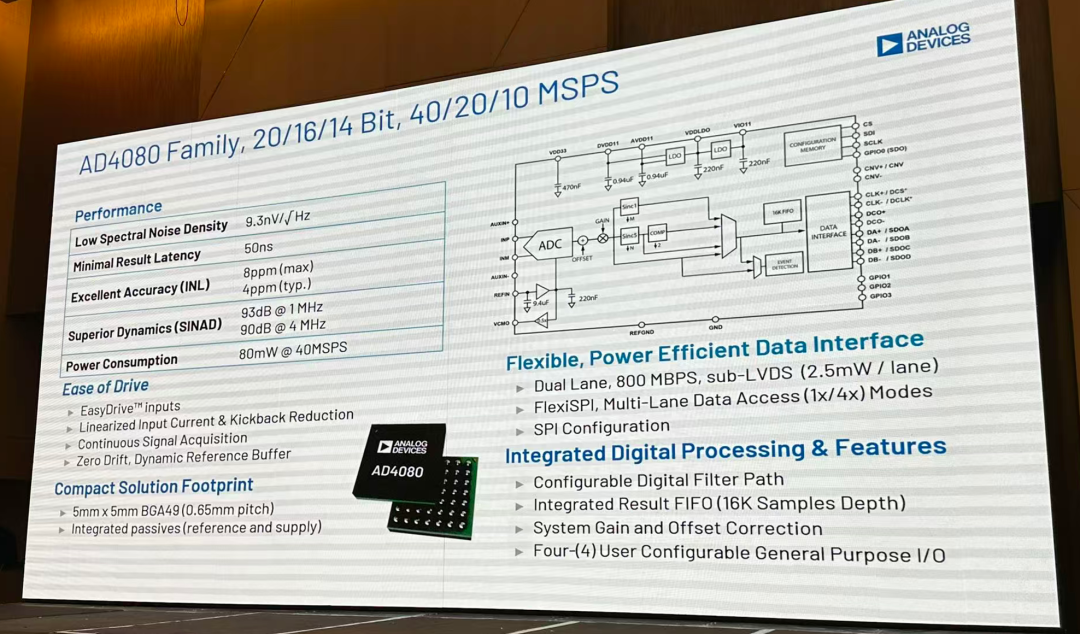

重点给出了这个型号，参数非常的强

重点给出了这个型号，参数非常的强

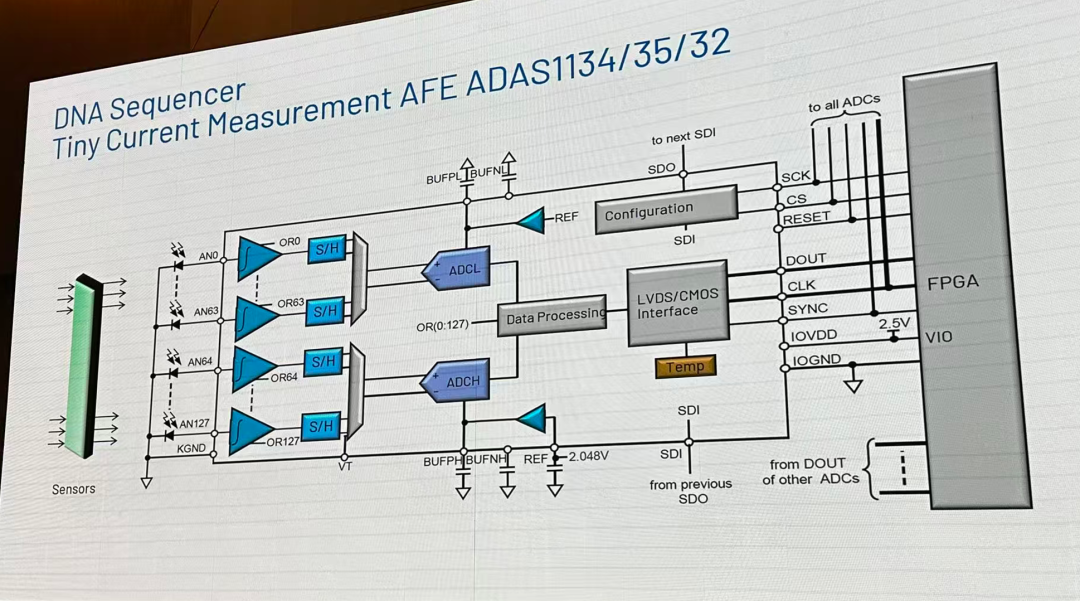

还有 DNA 测序的 3 代方案，也是需要这样集成的方案

还有 DNA 测序的 3 代方案，也是需要这样集成的方案

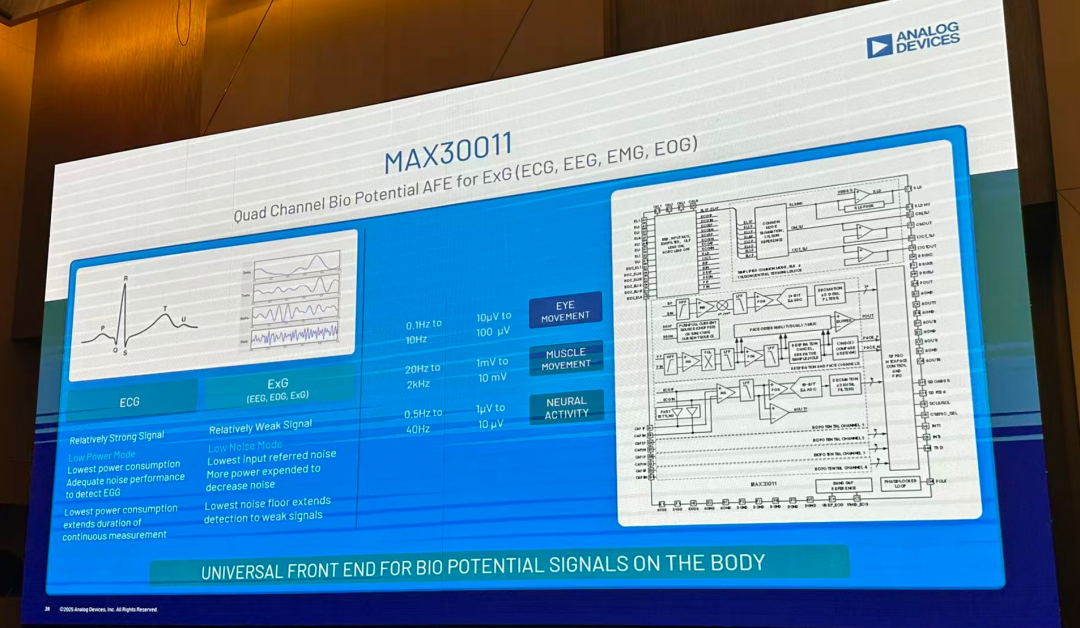

现在要求多模态传感器，所有这个也是新出的，非常的强大，采样率好像是可以开到 2K

现在要求多模态传感器，所有这个也是新出的，非常的强大，采样率好像是可以开到 2K

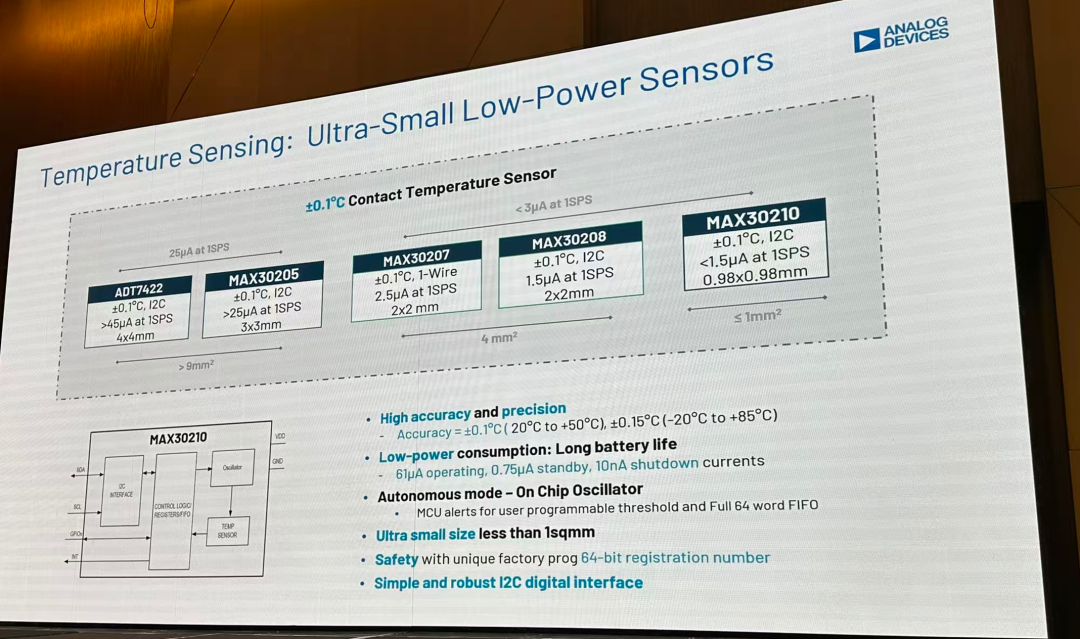

还有一些极致的传感器型号，看最后一个

还有一些极致的传感器型号，看最后一个

这个测量桥用的

这个测量桥用的

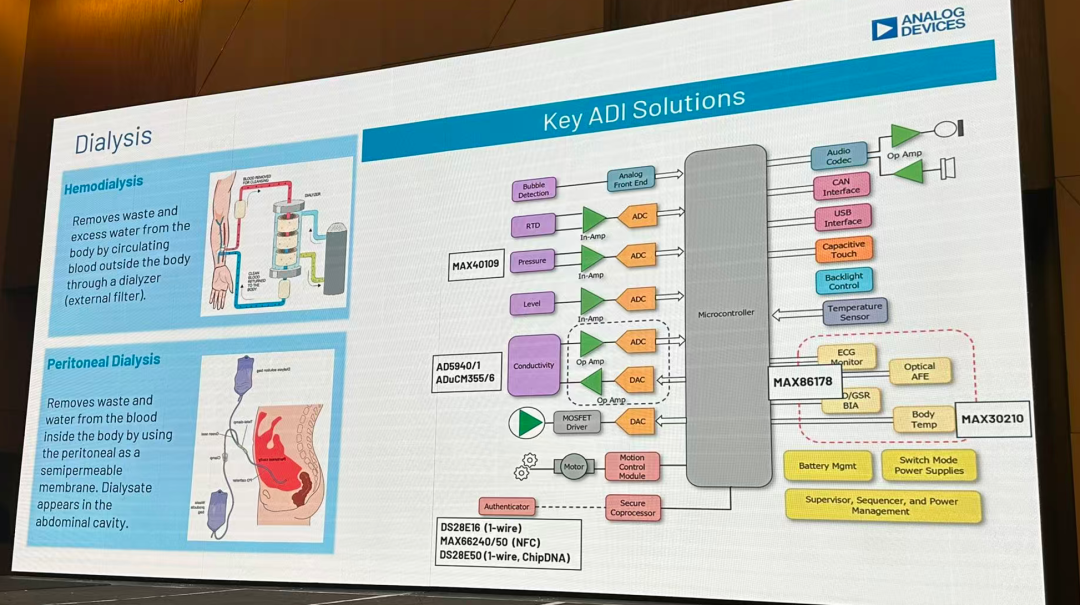

这个是体外的透析

这个是体外的透析

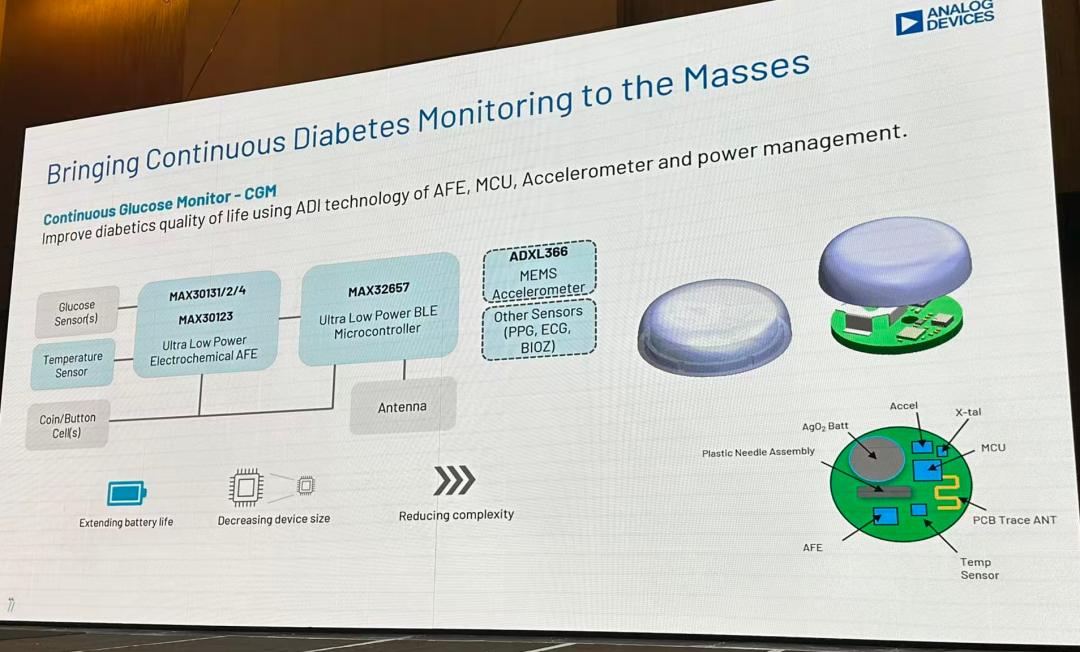

还有就是 CGM 的市场，要 3 个点

还有就是 CGM 的市场，要 3 个点

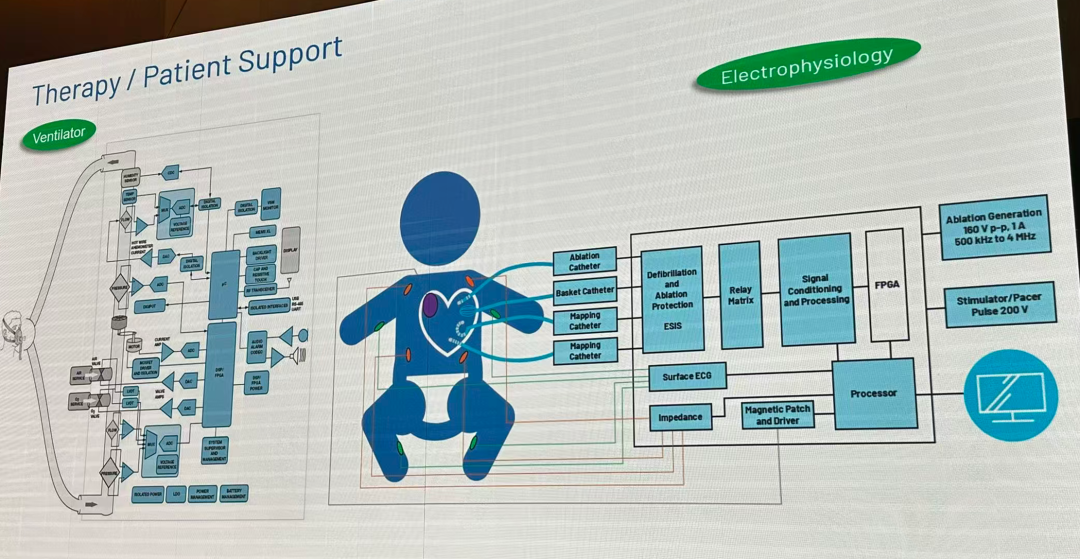

这个是体外生命维持系统

这个是体外生命维持系统

喜闻乐见的信号链设计

这部分其实我已经很熟悉了，不过这些知识常看常新，主要是分享噪音和数字滤波器的部分；看我文章的朋友应该是已经学差不多了，我写的非常详细。

理想低通滤波器的冲激响应（就是一个 sinc）

Σ-Δ ADC 中数字滤波器纵览

从Σ-Δ ADC 数据手册中倒推滤波器建模（以 LHA7668 为例）

从 LHA7668 看 SINC1+SIN3 快速建立滤波器

有反馈的新世界：IIR 滤波器

数字滤波器的半壁江山：与 FIR 告别

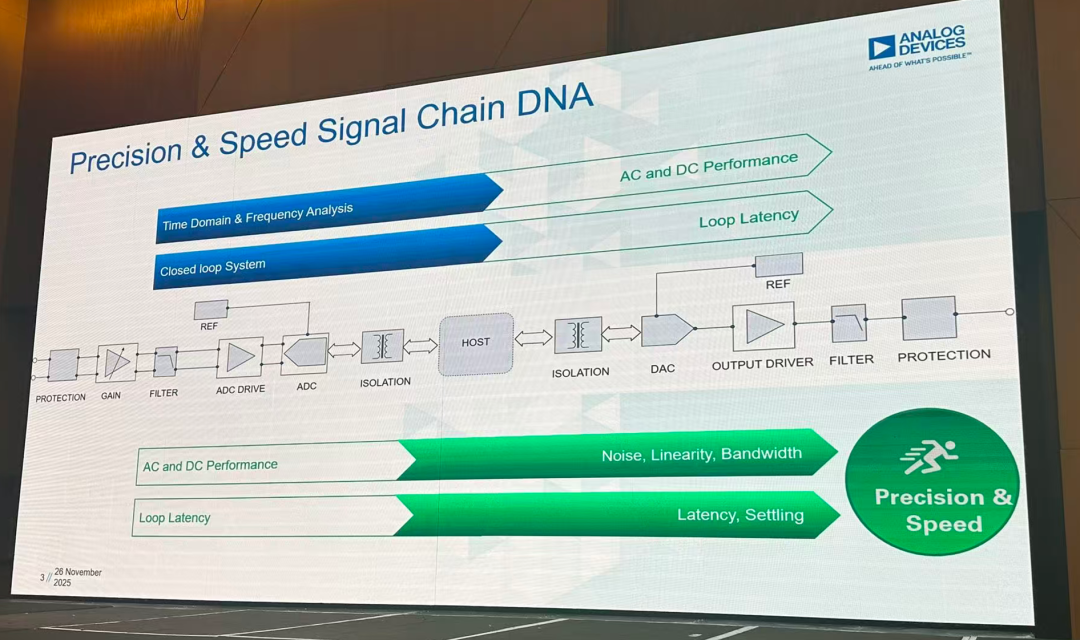

ADI 提供这个链条上所有的产品，除了 MCU（我们知道 ADI 的 MCU 做的非常烂）

ADI 提供这个链条上所有的产品，除了 MCU（我们知道 ADI 的 MCU 做的非常烂）

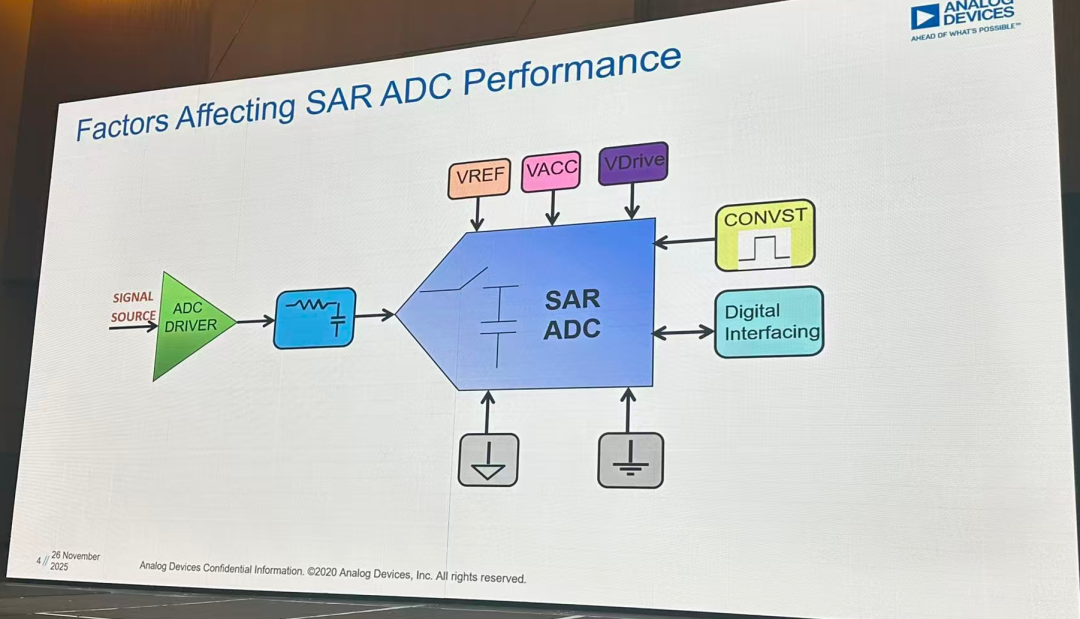

这里是主要讲 SAR ADC 的一些设计

这里是主要讲 SAR ADC 的一些设计

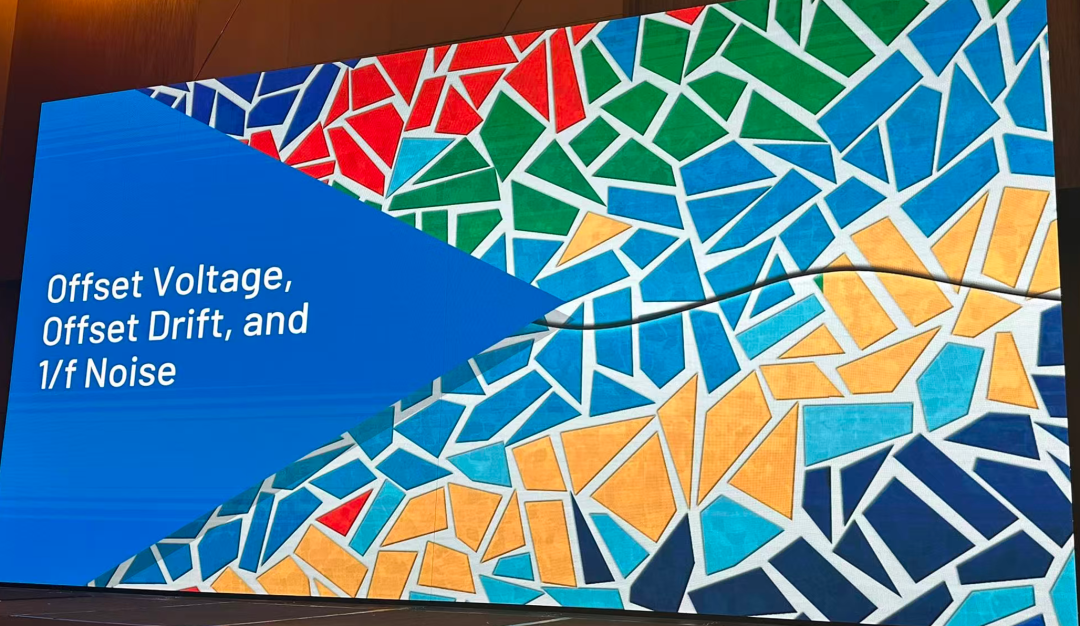

然后这个老哥的 PPT 做的很好看

然后这个老哥的 PPT 做的很好看

这里吐槽了国内 P2P 产品：说参数给不全，一上机就尿了

这里吐槽了国内 P2P 产品：说参数给不全，一上机就尿了

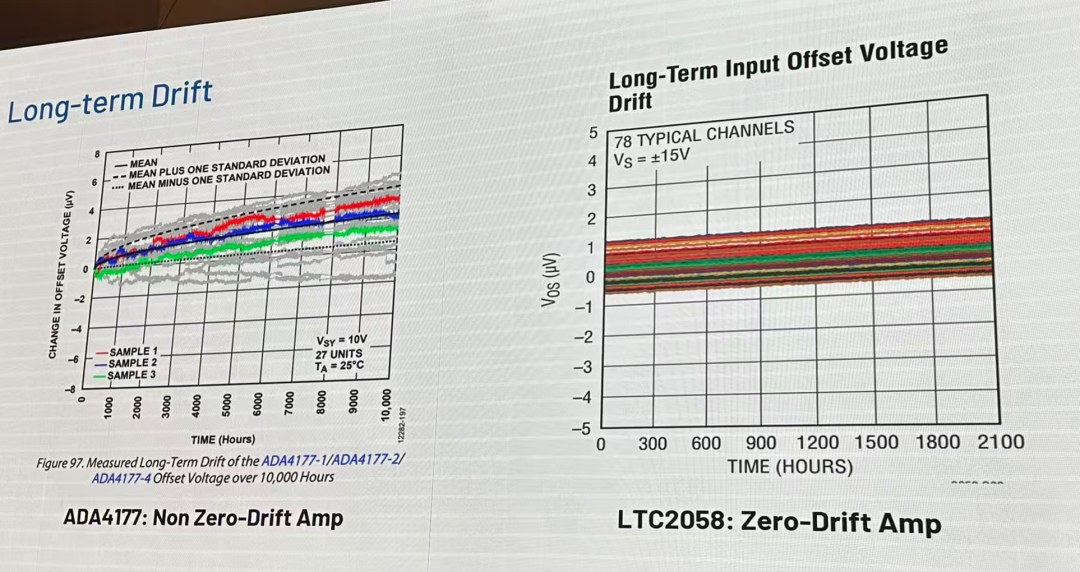

这里是说了斩波 OP 的长期稳定性

这里是说了斩波 OP 的长期稳定性

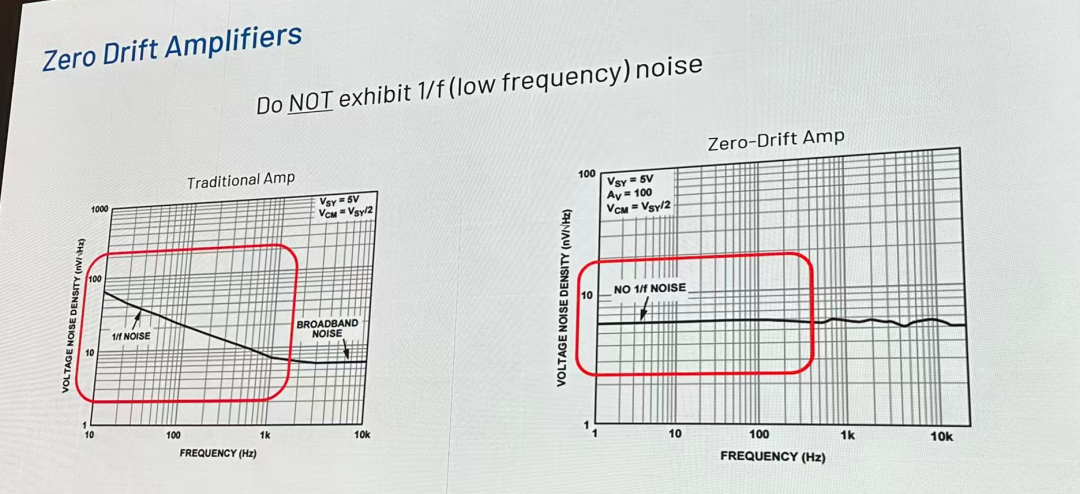

突出优点

突出优点

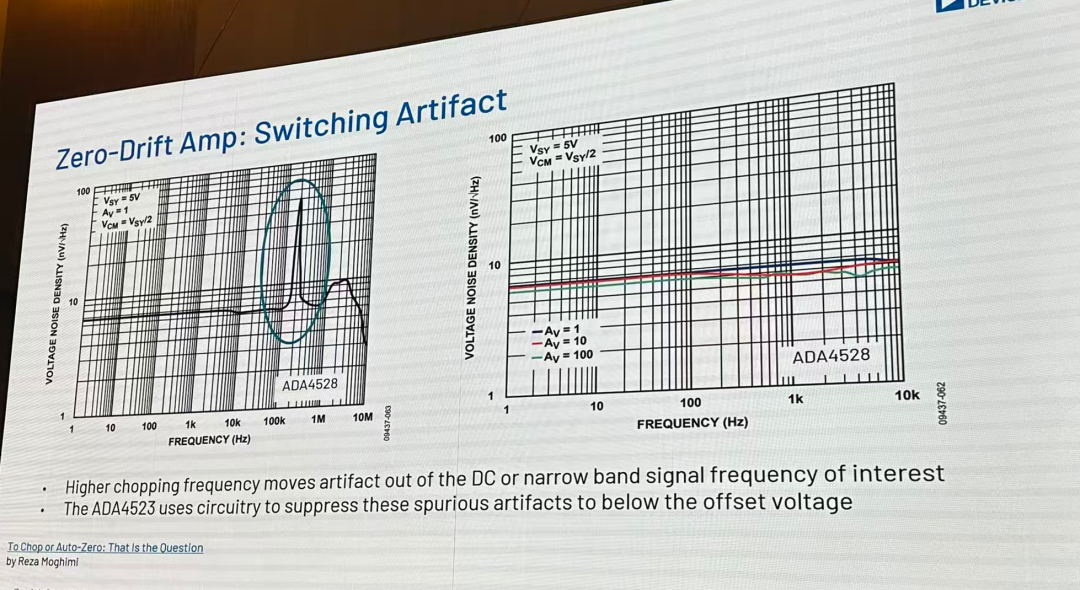

但是需要主要高频的斩波频率会对高频的应用产生影响

但是需要主要高频的斩波频率会对高频的应用产生影响

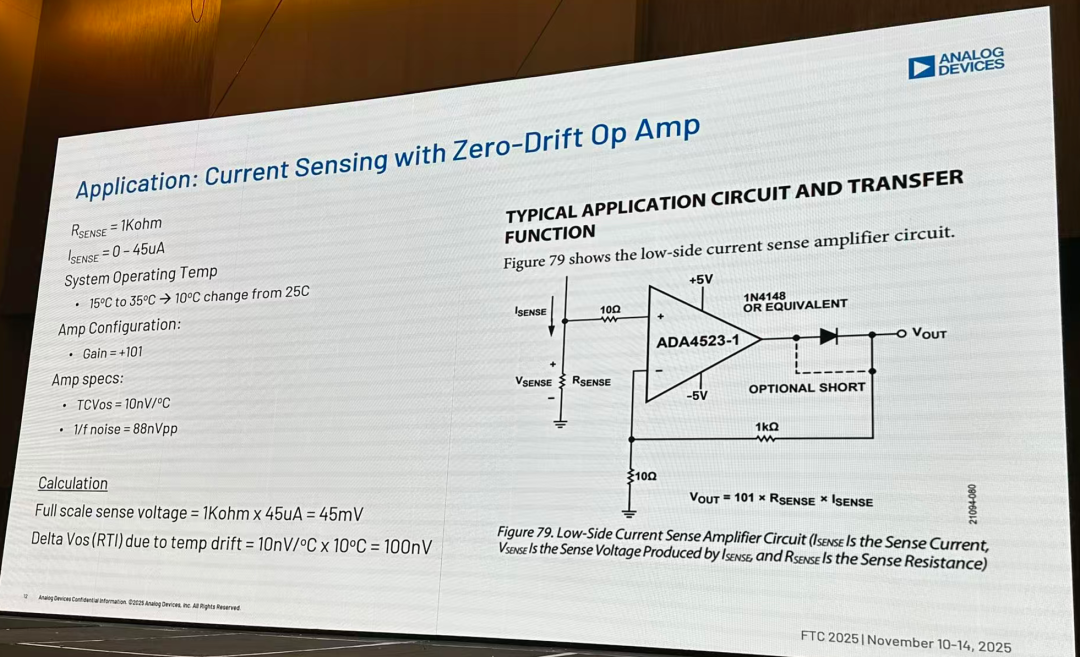

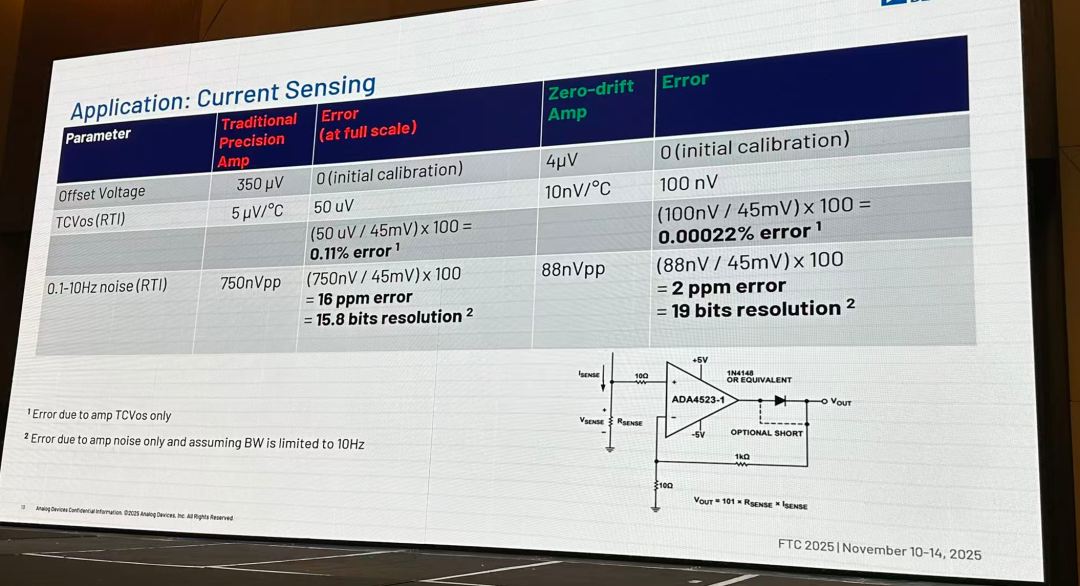

这就是一些计算了，简单

这就是一些计算了，简单

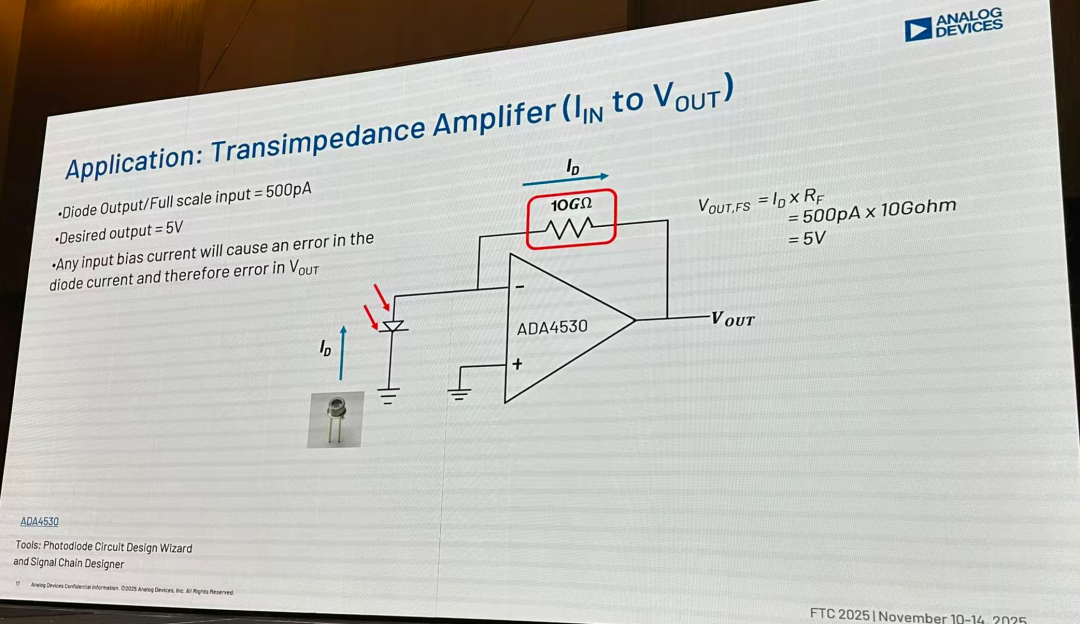

TIA

TIA

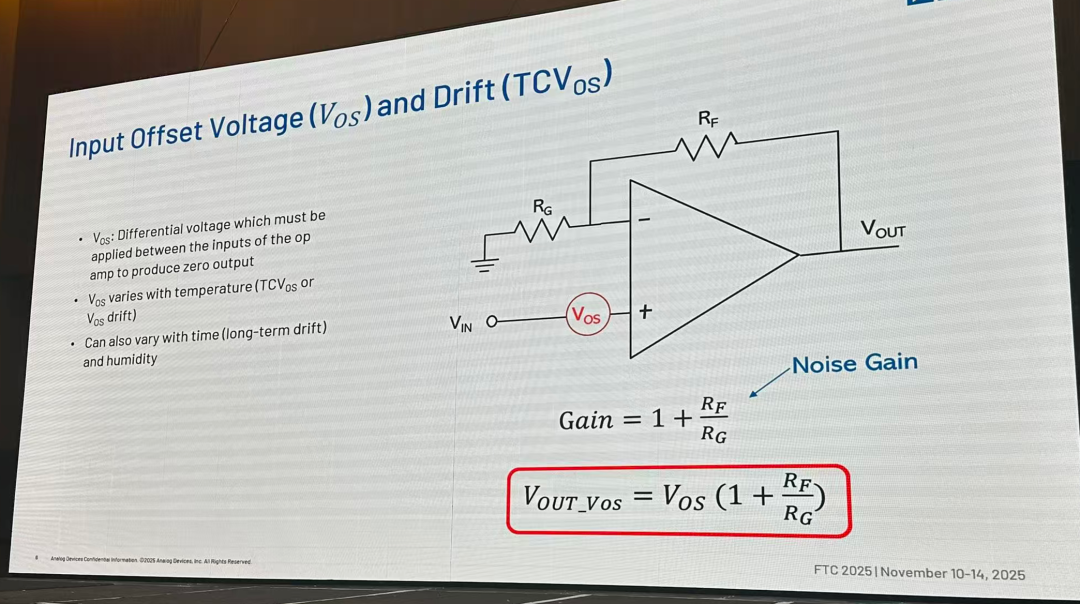

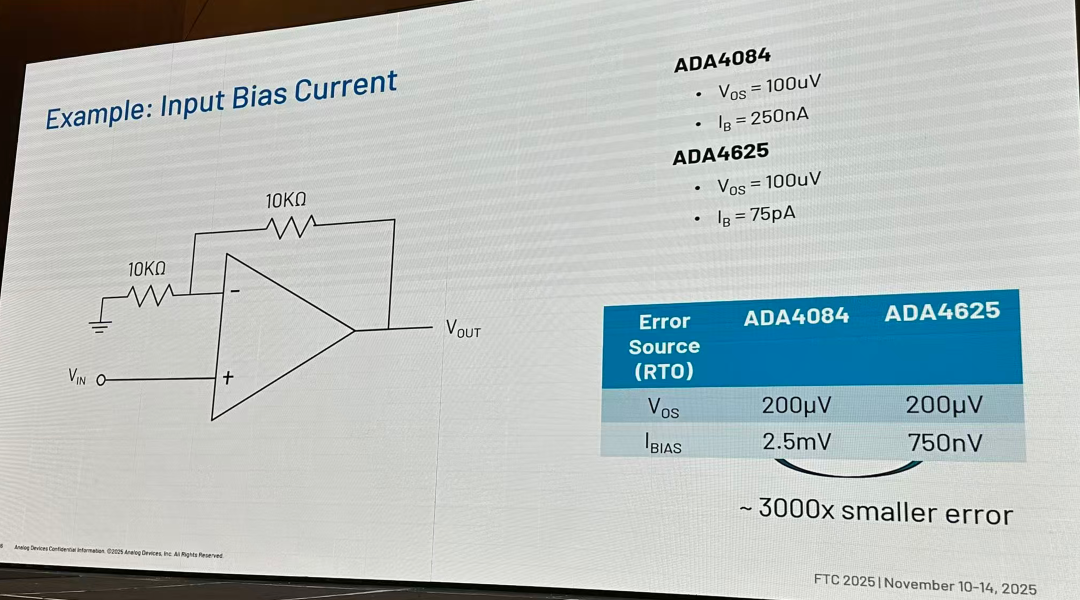

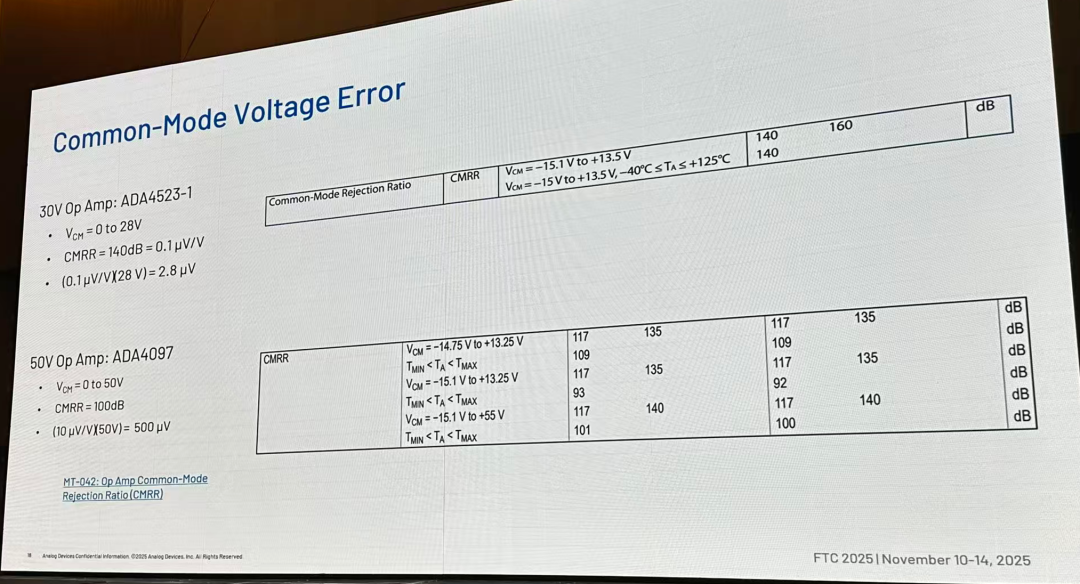

平时容易不注意的共模参数

平时容易不注意的共模参数

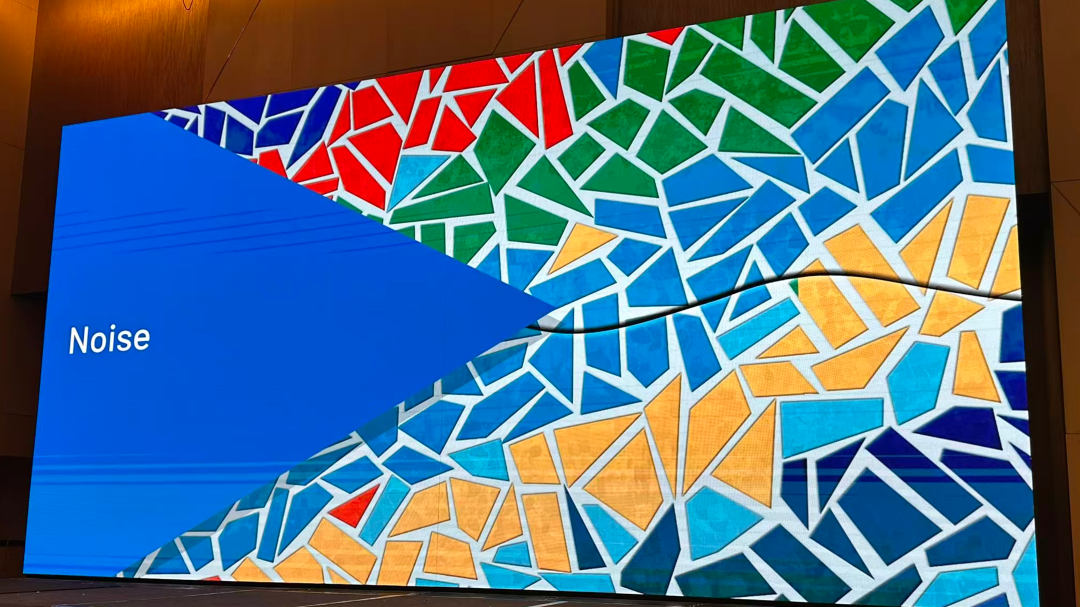

开始说噪音

开始说噪音

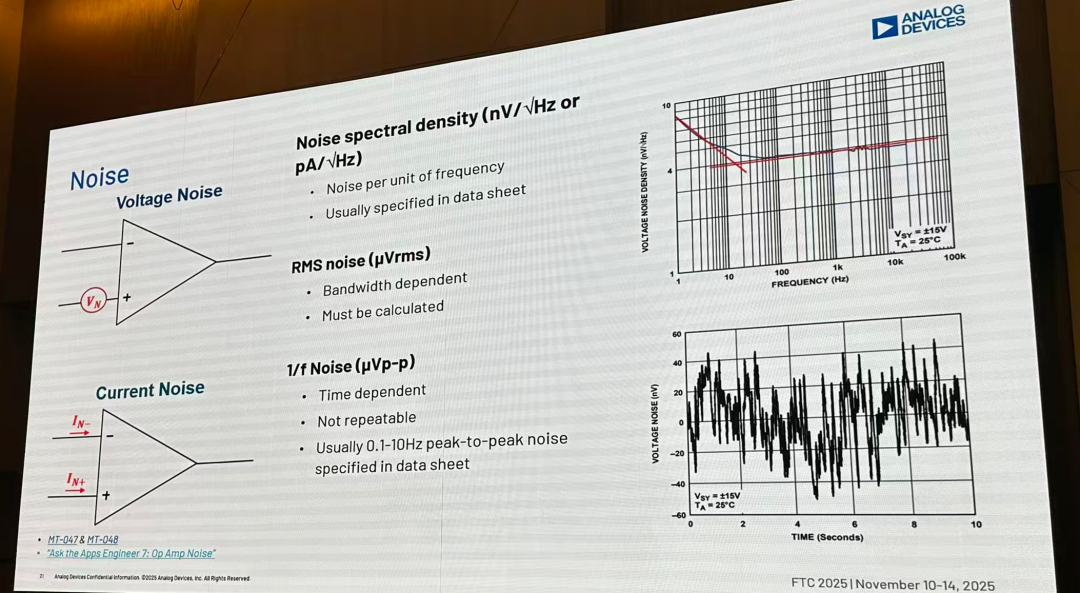

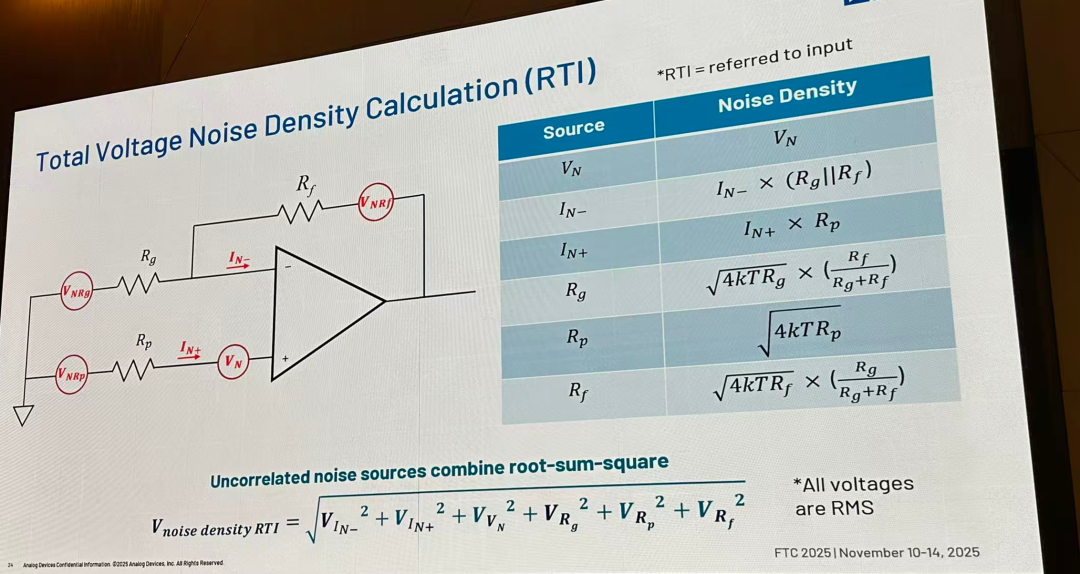

这里主要说电流和电压

这里主要说电流和电压

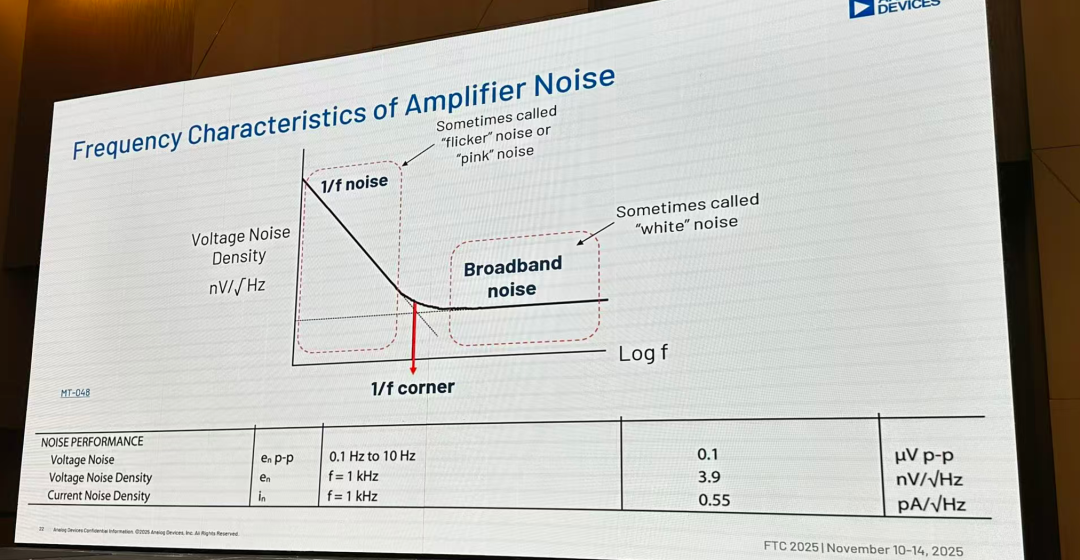

ADI 产品都会给出来，而且是标的偏保守

ADI 产品都会给出来，而且是标的偏保守

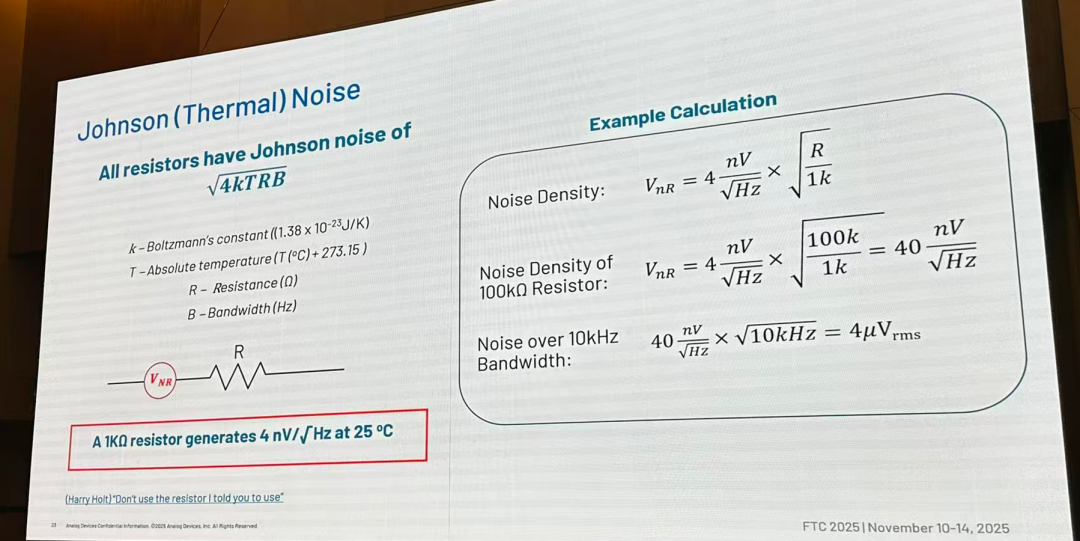

电阻噪音

电阻噪音

这个说的挺好，属于平时容易错过的部分

这个说的挺好，属于平时容易错过的部分

统一的 RMS 噪音计算

统一的 RMS 噪音计算

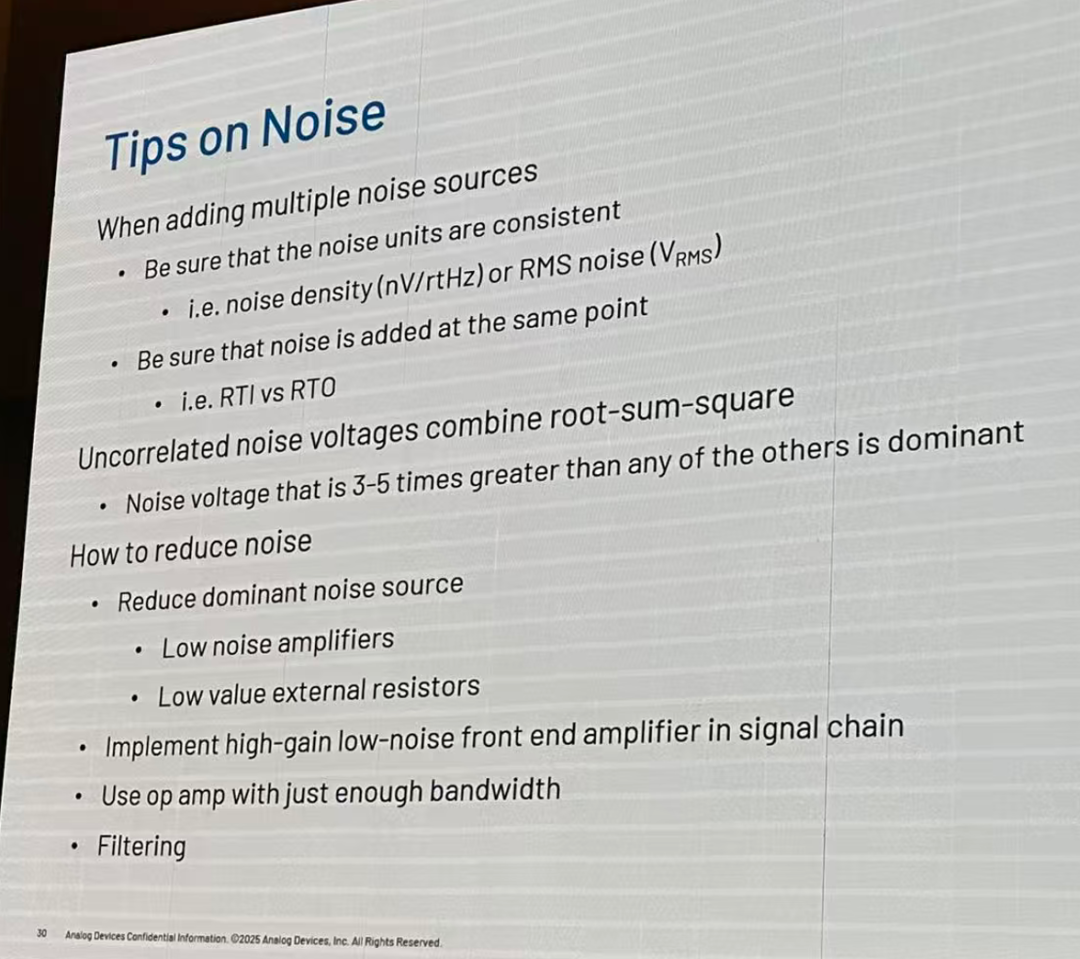

这些之后给大家讲

这些之后给大家讲

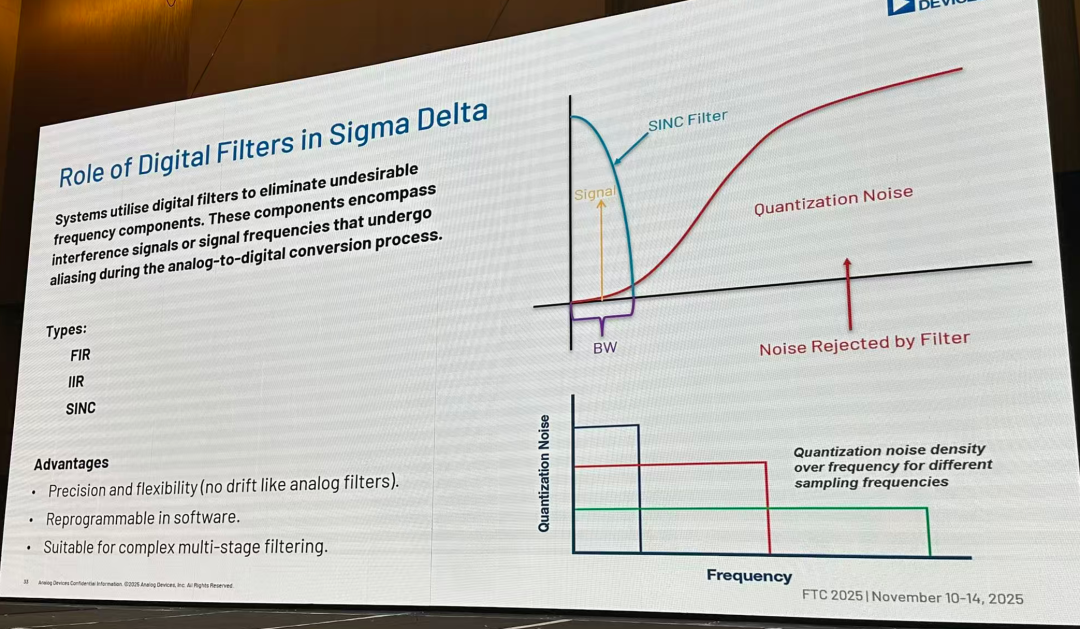

数字滤波器也有局限性，但是还是很强大的，这里我就没有写 SINC 滤波器太详细的内容

数字滤波器也有局限性，但是还是很强大的，这里我就没有写 SINC 滤波器太详细的内容

数字滤波器用在 PCB 修改不了，以及一些分析和 ADC 里面

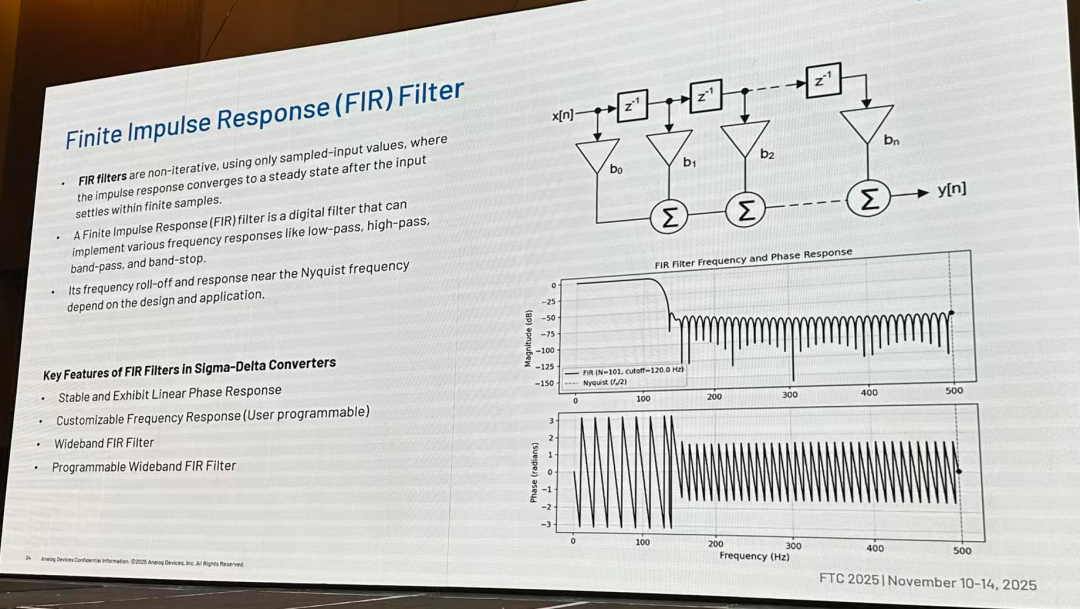

这些都写过

这些都写过

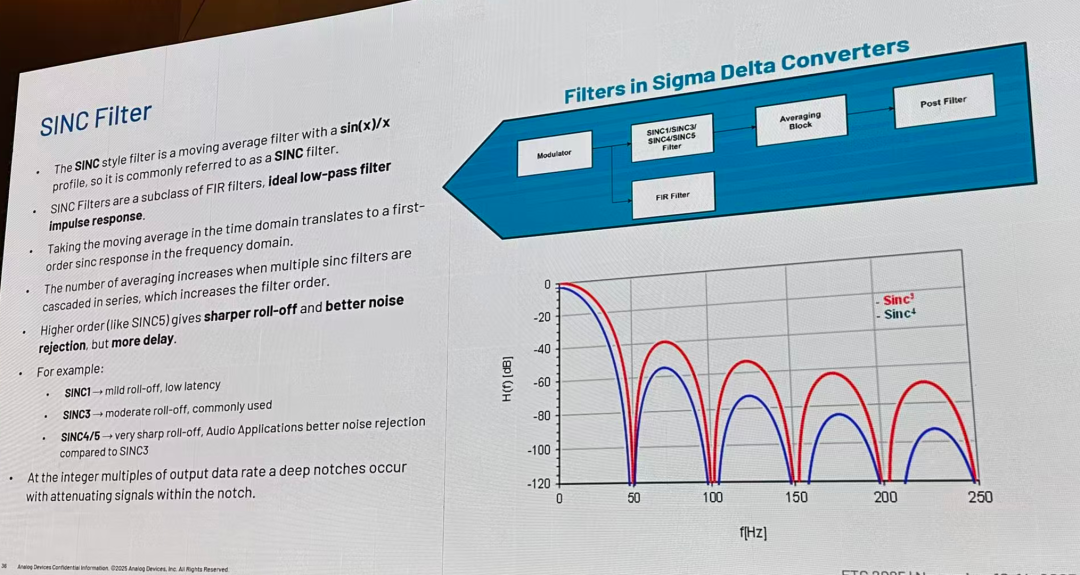

有很多的类型

有很多的类型

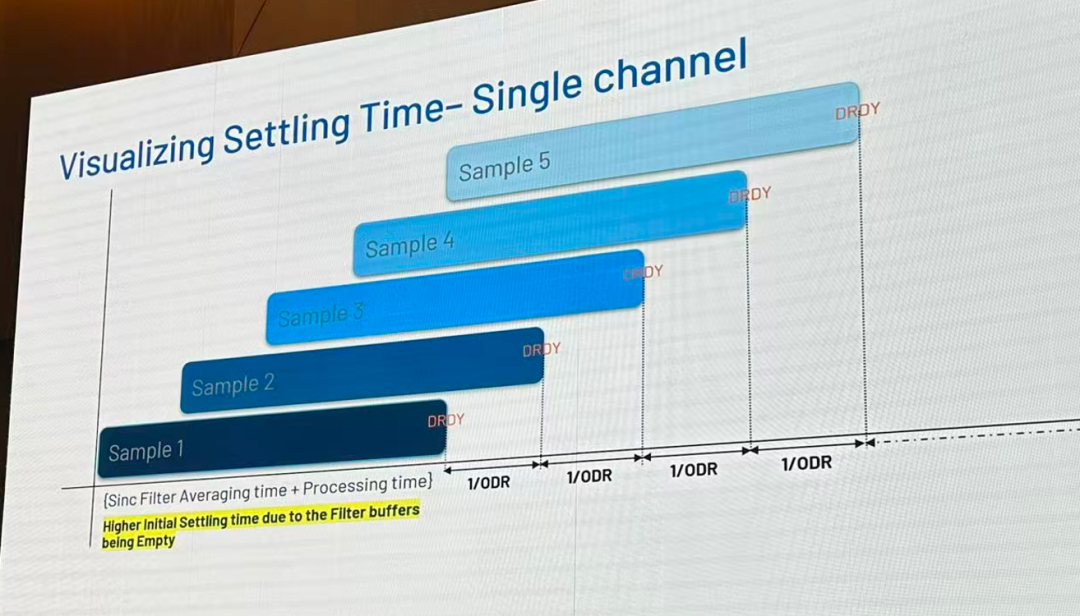

还有一点是要注意的，数字滤波器都是有群延迟的

还有一点是要注意的，数字滤波器都是有群延迟的

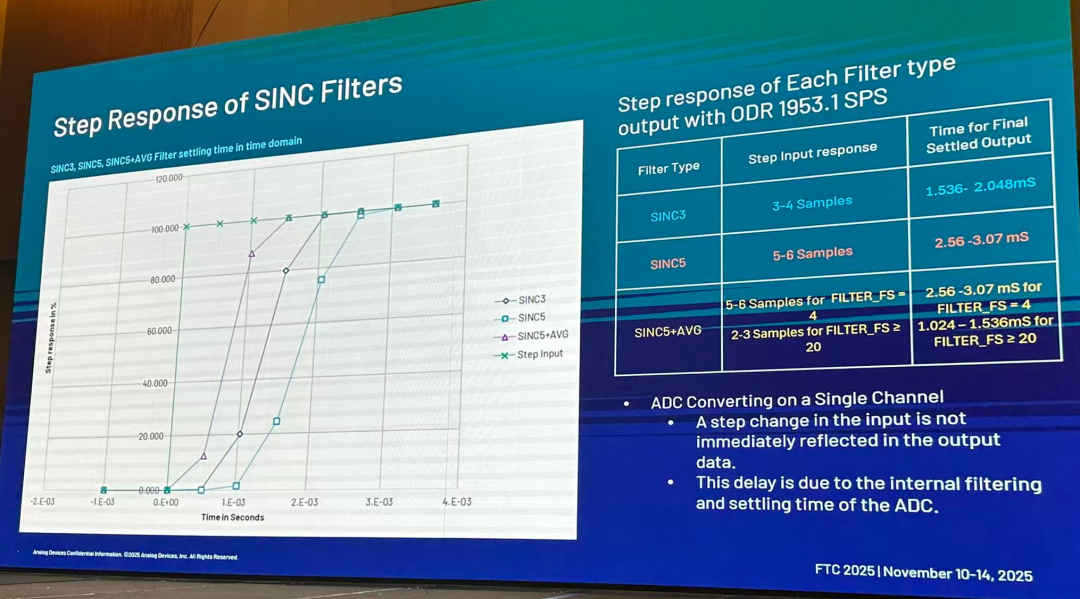

这个是我经常仿真的阶跃响应，看不懂的可以看我以前的文章。

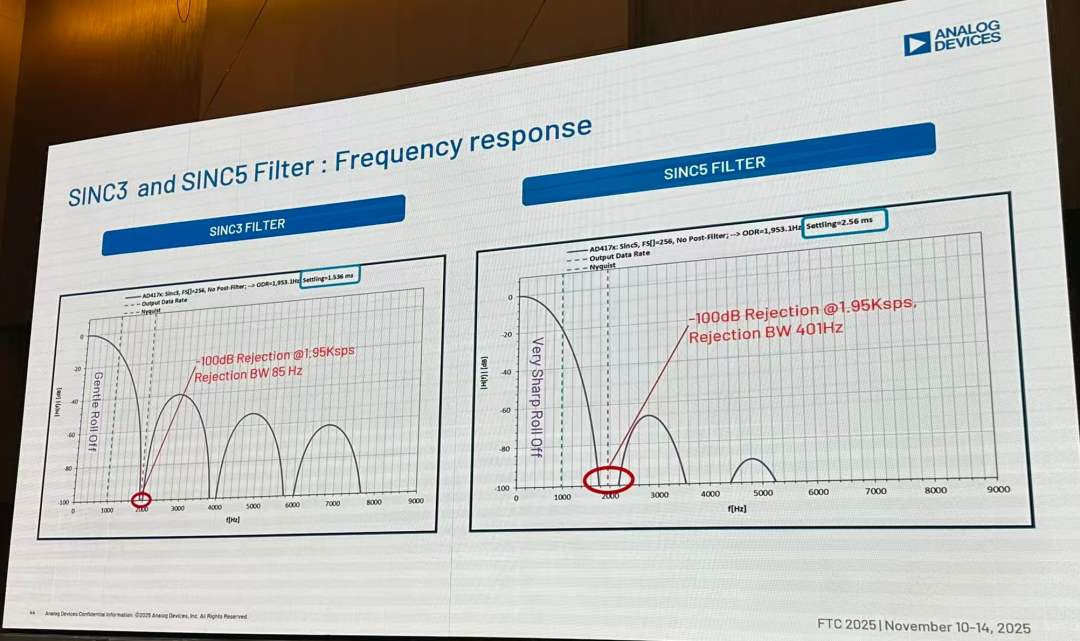

那这个就是我之前写的滤波器的频率响应，也是非常容易看的。

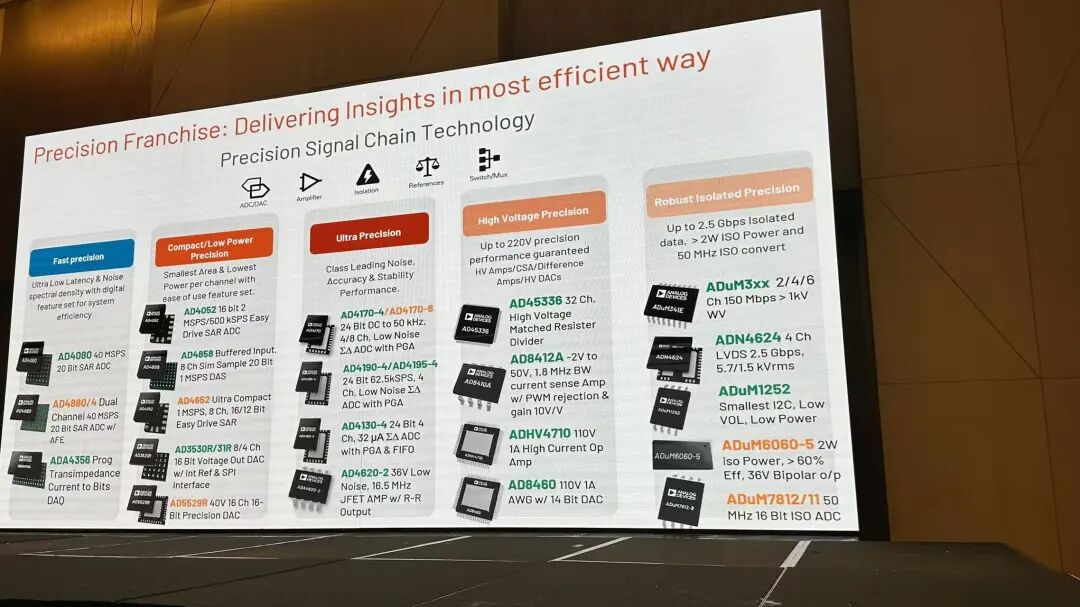

这就是最近的一些新的器件

这就是最近的一些新的器件

这里也可以看到，ADI 的做法是逐渐的把一些子单元做在一起，互相连接的部分可以做到更好。

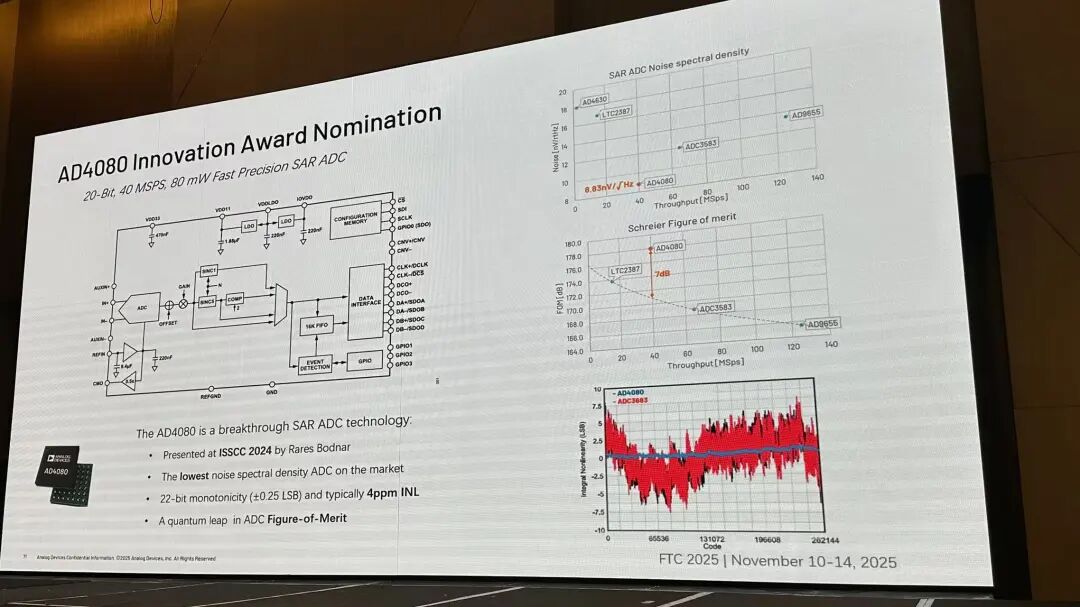

在一些需要高精度，高速的情况下的首选

在一些需要高精度，高速的情况下的首选

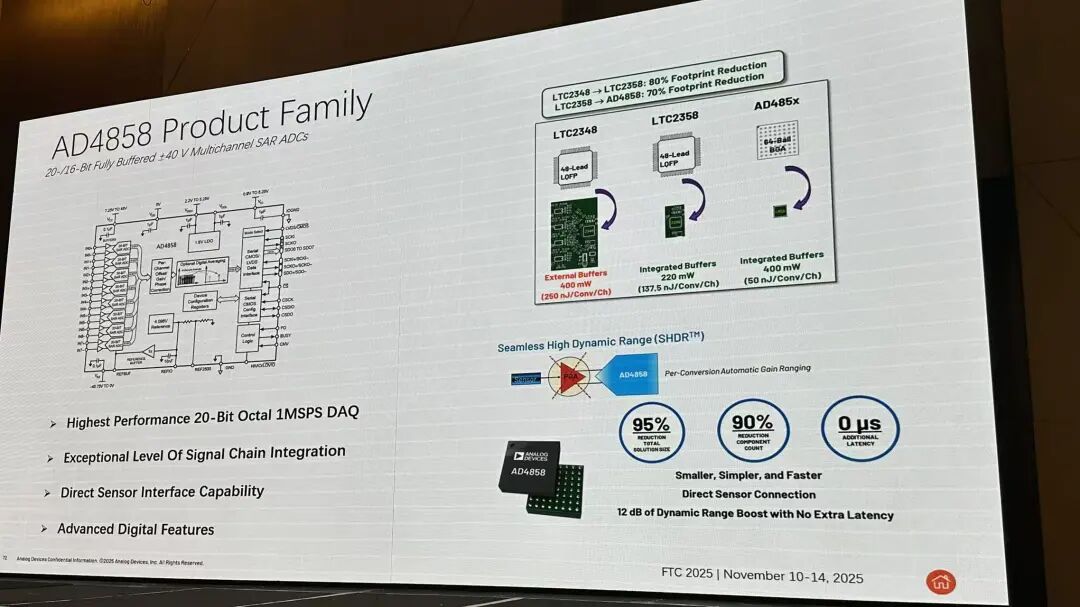

这个家族我也写了，就是 ADAQ 系列，但是又比哪个还高级

这个家族我也写了，就是 ADAQ 系列，但是又比哪个还高级

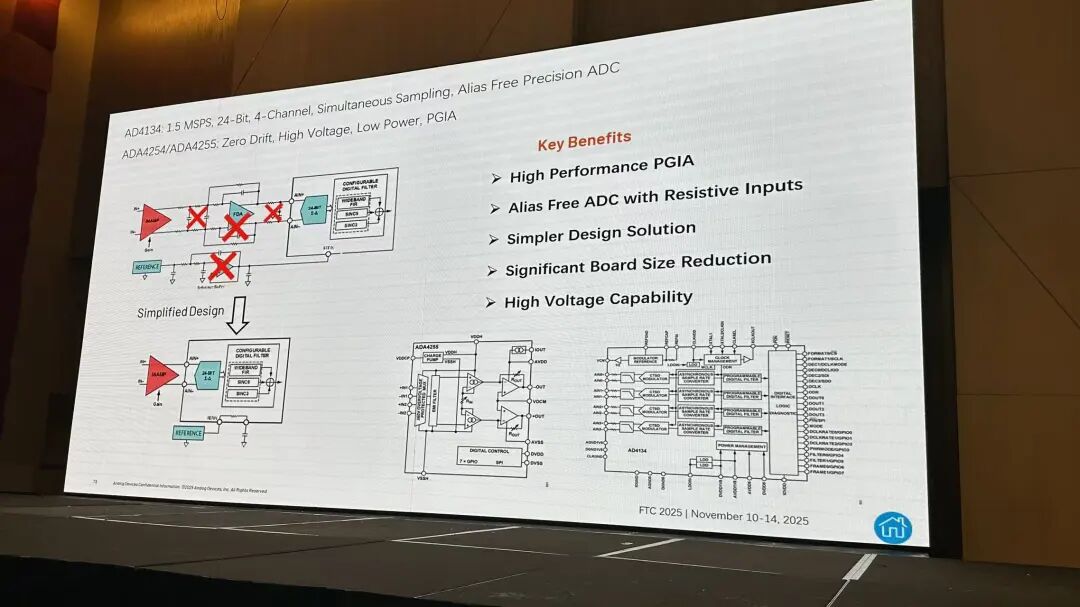

核心做法就是把不可控的外置器件都做进一步的封装

核心做法就是把不可控的外置器件都做进一步的封装

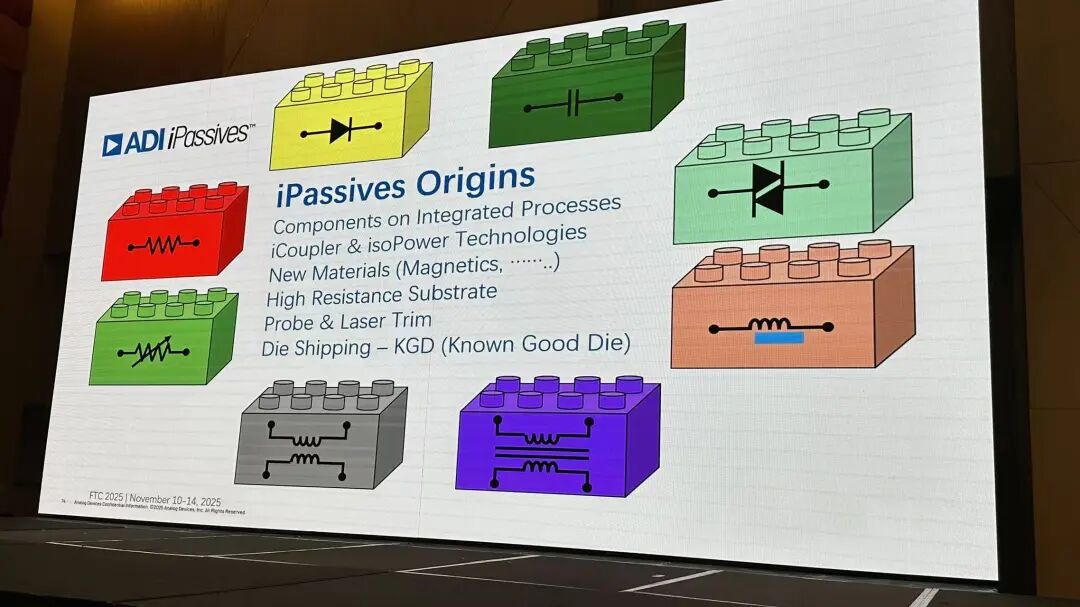

其中功不可没的是 i「assivse 计划

其中功不可没的是 i「assivse 计划

因为这些无源器件也可以通过半导体的方法来制造，就能避免我们平时使用无源器件的不一致性：

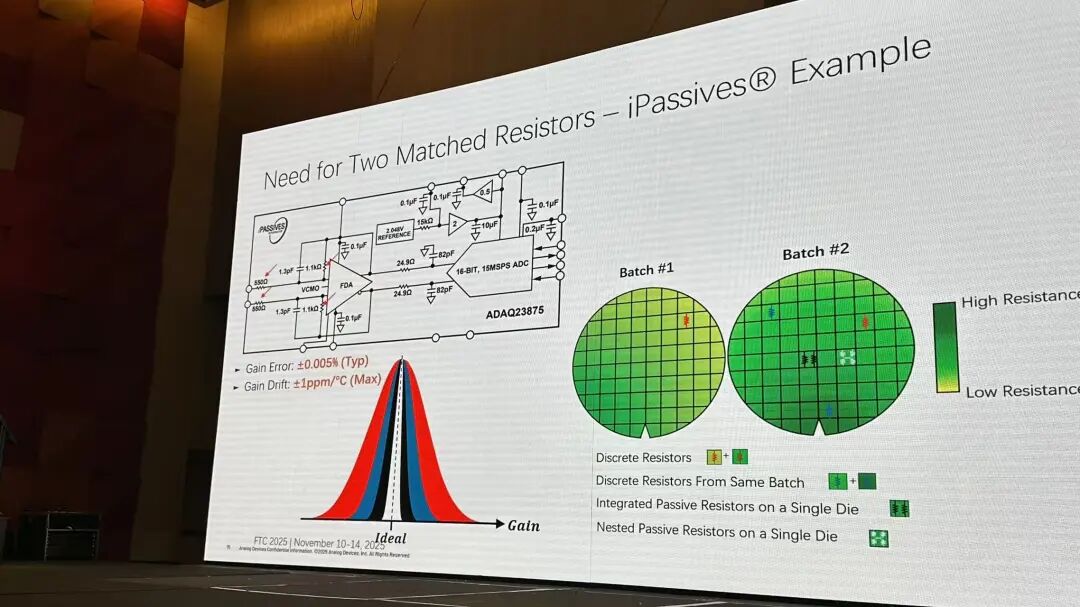

可以做的一致性非常高，而且还可以微调

可以做的一致性非常高，而且还可以微调

这就是 ADAQ 系列的精华所在：

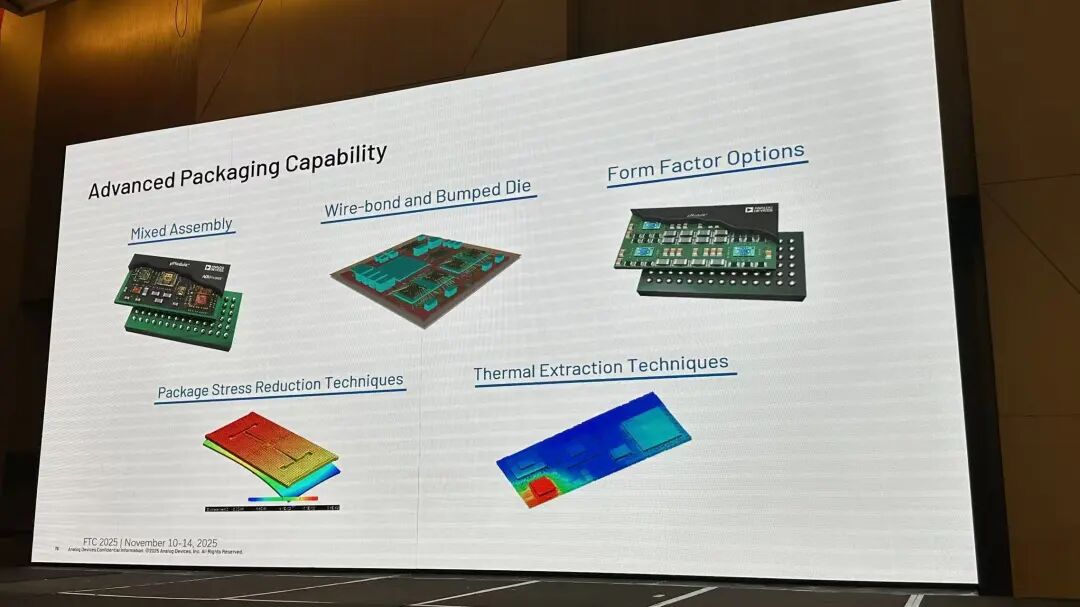

加上立体封装就完成了集成的模块

加上立体封装就完成了集成的模块

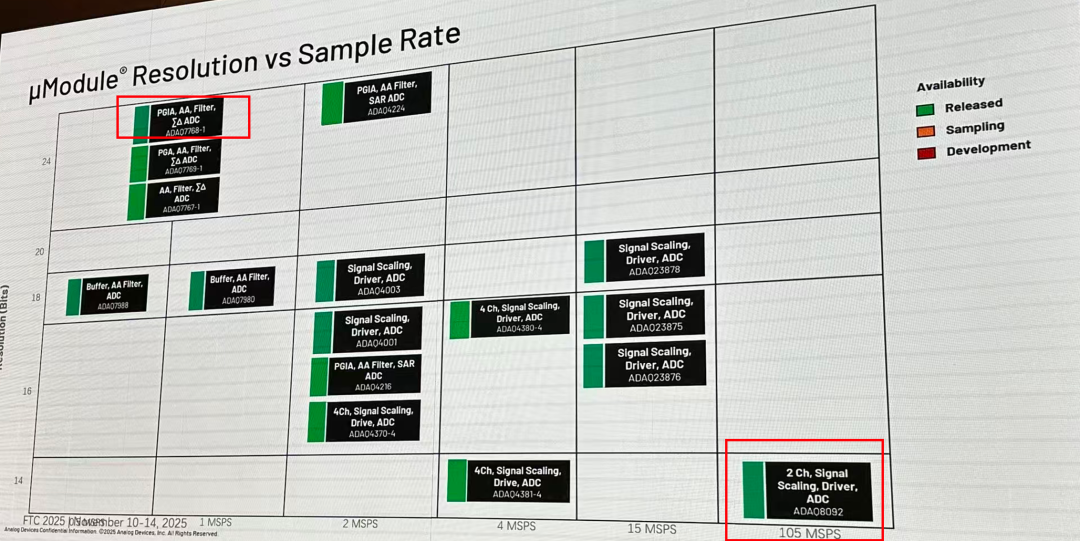

目前的产品也有不少

目前的产品也有不少

可以快速使用，不需要考虑更多的其它工程问题。

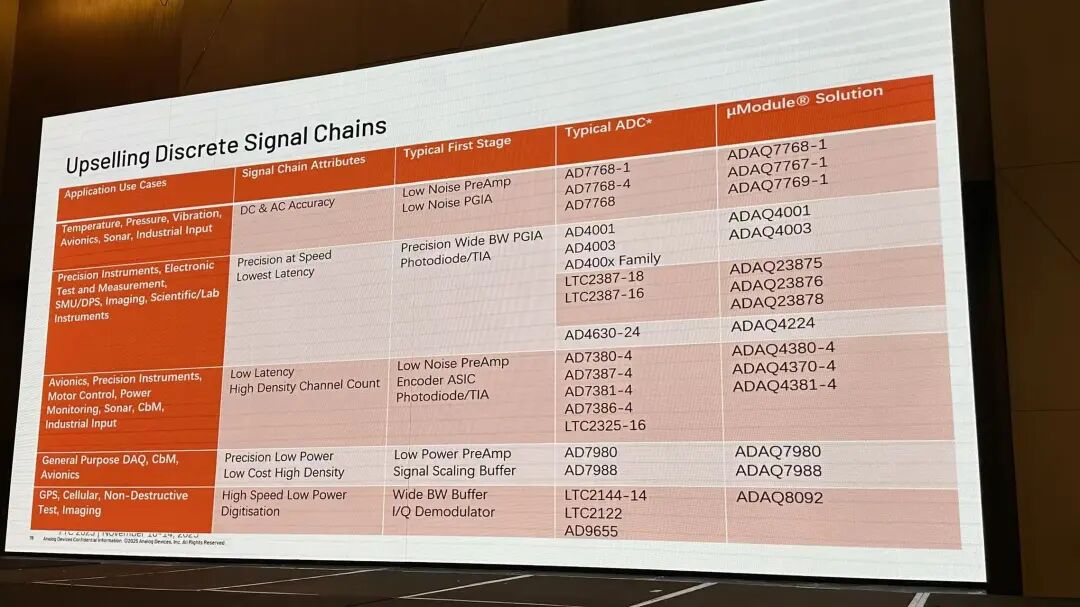

这个是给出了一个按照不同领域的器件选型

这个是给出了一个按照不同领域的器件选型

使用 AD4858 设计实际采集系统（YUNSJW 计算）.下

使用 AD4858 设计实际采集系统（YUNSJW 计算）.上

恐怖如斯的 ADI：ADC 家族 AD485x（一些有趣的细节）

恐怖如斯的 ADI：ADC 家族 AD485x（20bit 1Msps SAR 8 通道同步采样）

AD4630-24 内部架构与技术分析.ISSCC 论文版

后记

ADI 的产品线太丰富了，我没有办法通过一篇文章来完全说明；只是感觉到了自己的知识浅薄，不过高兴的一点就是：AE 讲的知识都是我日常用的，而且我的更加详细（感觉在精密线上面吃饭也问题不大，hhh）

一篇太长，大家受不了，可以看下篇！
