恐怖如斯的 ADI：ADC 家族 AD485x（20bit 1Msps SAR 8 通道同步采样）

遇到好的东西真的会激动，我昨天看了一个 ADI 的family ADC，印象太深刻了：

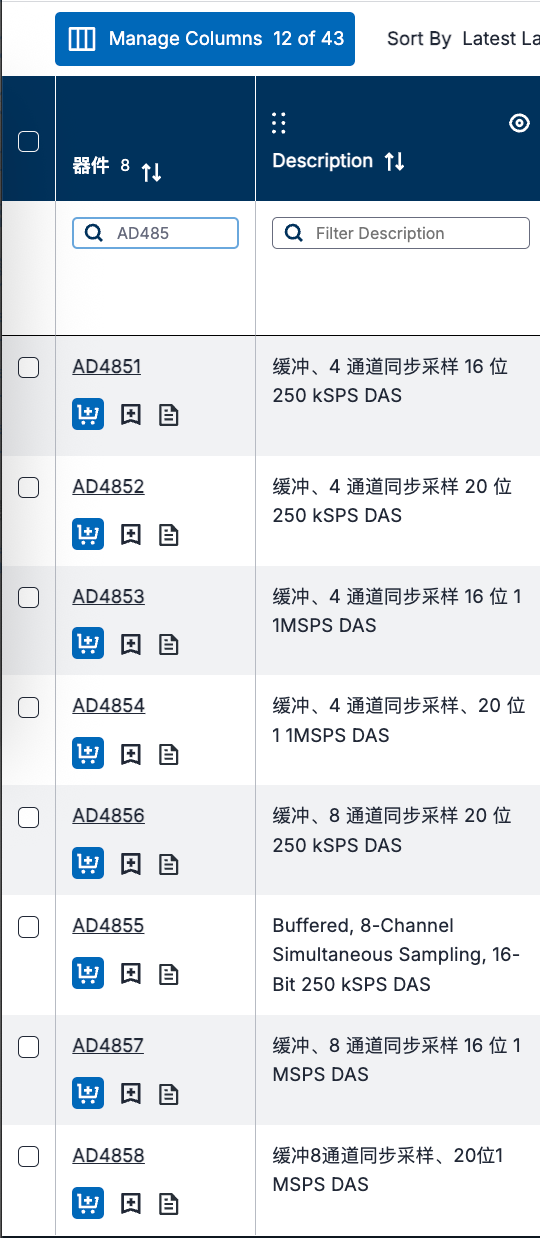

就是这个 AD485X

就是这个 AD485X

我的天，20bit SAR 8Ch，真同步（当然这是最好的），还有降额的产品。

hhh，客户说 8 的太强了，可以有很多弱一点型号

hhh，客户说 8 的太强了，可以有很多弱一点型号

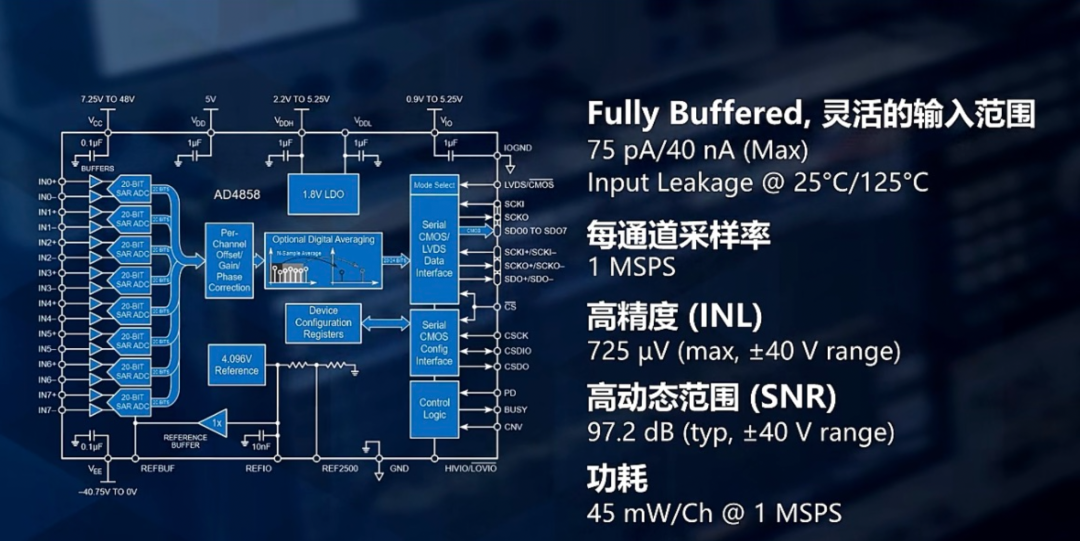

非常的强大

非常的强大

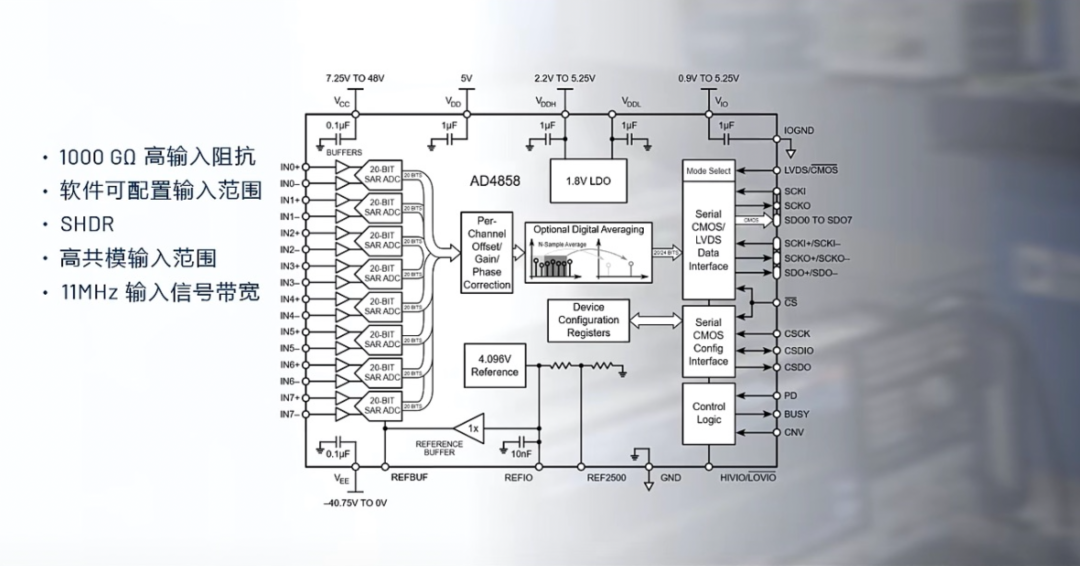

而且阻抗极高，可以直接连接各种传感器

而且阻抗极高，可以直接连接各种传感器

甚至电源都内置了，反正就是另外一种的集成方案。

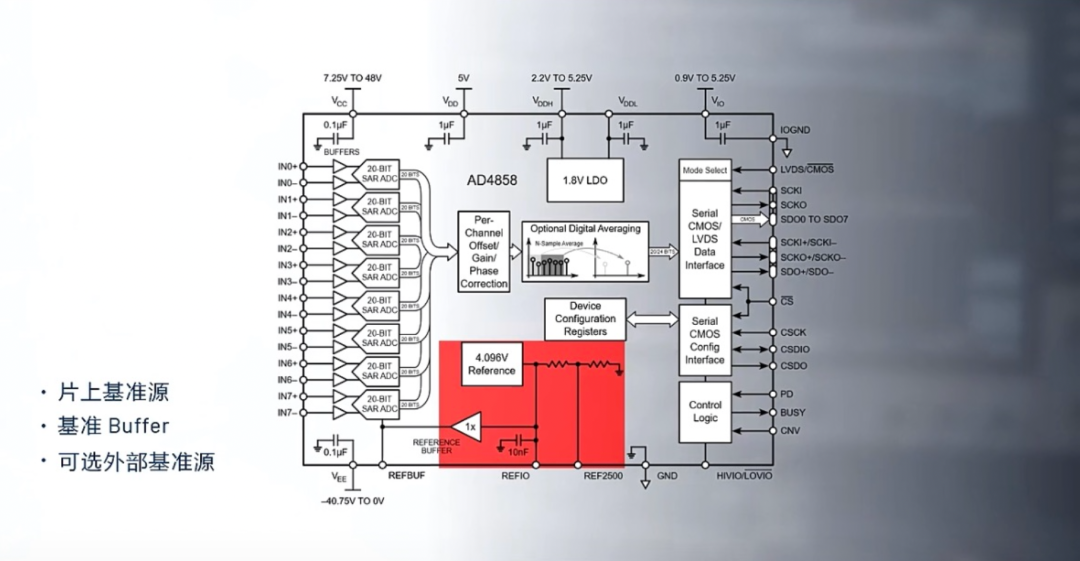

当然基准这些也不会少

当然基准这些也不会少

要的就是简单

要的就是简单

这个没有链路延迟是专门给 ATE 设计的，因为测试芯片的时候要快，不要有延迟。

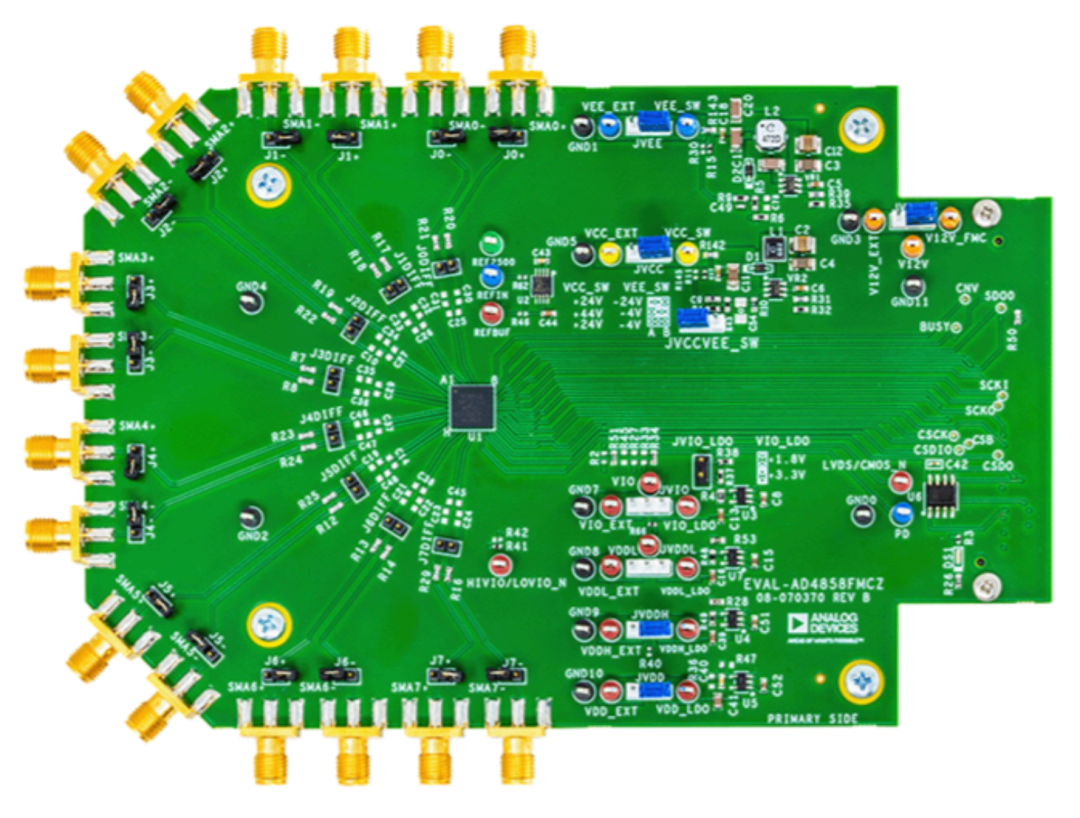

看看这舒服的拉线

看看这舒服的拉线

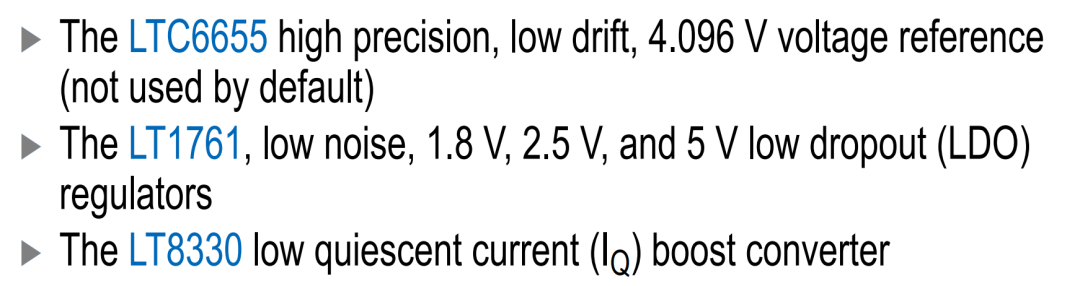

上面只是新加了 REF 和电源

上面只是新加了 REF 和电源

专利动态算法

“Seamless High Dynamic Range (SHDR)” 技术让每个采样周期自动选择最佳增益档：

对大信号：自动使用低增益防止饱和；

对小信号：自动使用高增益降低量化噪声；

确保线性度不受影响（保持 ppm-级 INL）；结合 24-bit 数字平均可获得更高 SNR 与 DR（OSR=1024 时 DR 可增加 27 dB）。

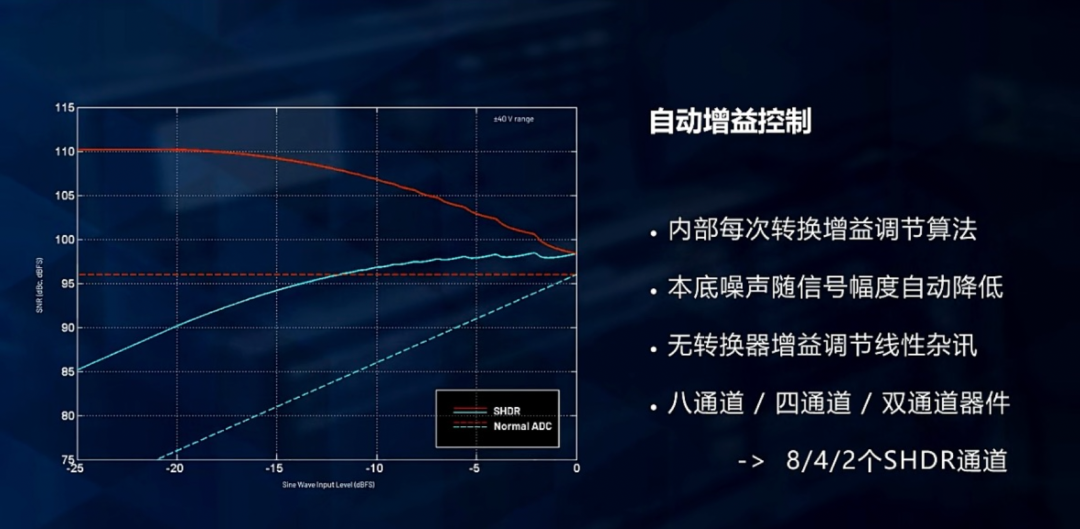

这个SHDR 自动增益算法 ADI 还申请了新的商标

这个SHDR 自动增益算法 ADI 还申请了新的商标

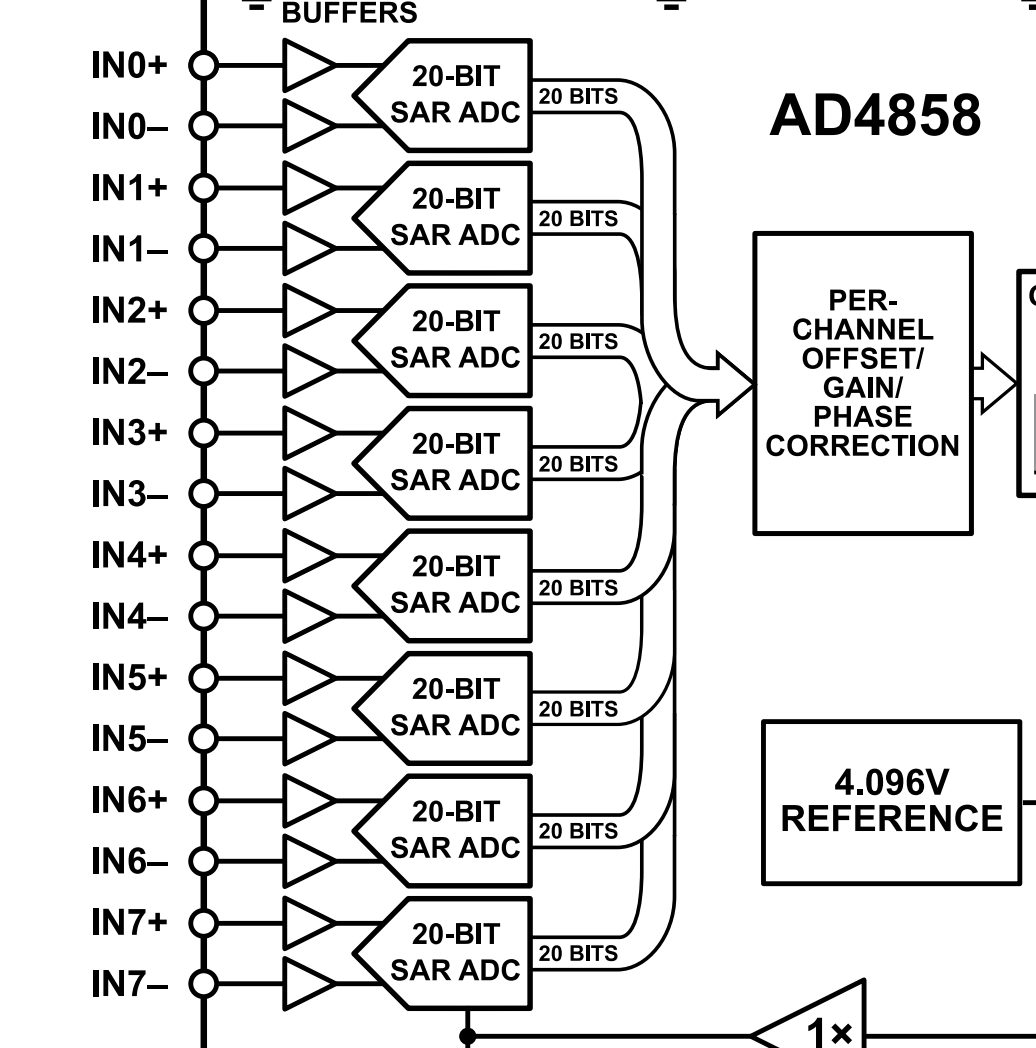

8 个通道的范围和增益这些太多了

8 个通道的范围和增益这些太多了

在以前，多通道是要自己一个个的配置的，比如我之前的 AD7771

你看，范围非常的广泛，如果不是自动的，你需要有切换，判断，生效这些，现在 ADI 直接可以自动切换了。

它本质上是“逐样本、逐通道的自适应模拟增益”，让小信号得到更低的输入等效噪声，大信号又不失真饱和，从而在不牺牲线性度的前提下把单次采样的动态范围做上去。数据手册在 Theory of Operation → Seamless High Dynamic Range 段落对其机理有直接描述。

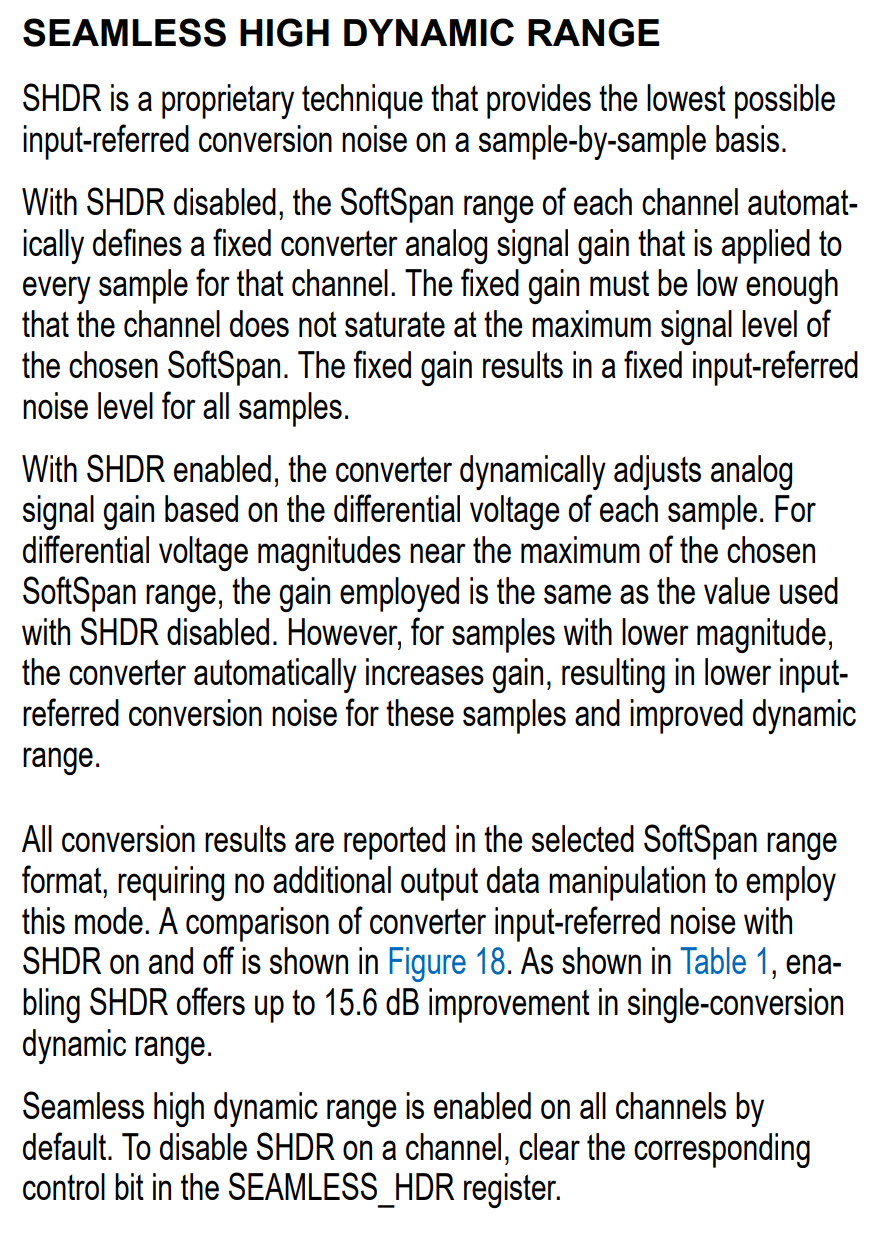

只有一点点

只有一点点

SHDR 关闭时（固定增益）：每个通道的 SoftSpan 量程决定一个固定的内部模拟增益，所有样本都用这一个增益；为了不饱和，只能把增益定得足够低，于是小信号的输入等效噪声偏大。

SHDR 开启时（自适应增益）：芯片会按每个样本的实际差分电平大小动态调整内部模拟增益：接近满量程的样本：用与“SHDR 关闭”相同的低增益，确保不饱和；低幅度样本：自动抬高增益，从而把输入折合噪声（input-referred noise）压低，直接体现在单次采样的 SNR / DR 提升。

手册强调：线性度不受影响（保持 ppm 级 INL），这点在规格表中也是以 SHDR 开启条件给出的 INL 保证。

可以把它理解为“在不改变所选 SoftSpan 量程的前提下，按样本幅度自选最佳前端增益，并保证转换结果对用户仍然是同一标定的20位码值表示”。

噪声与动态范围

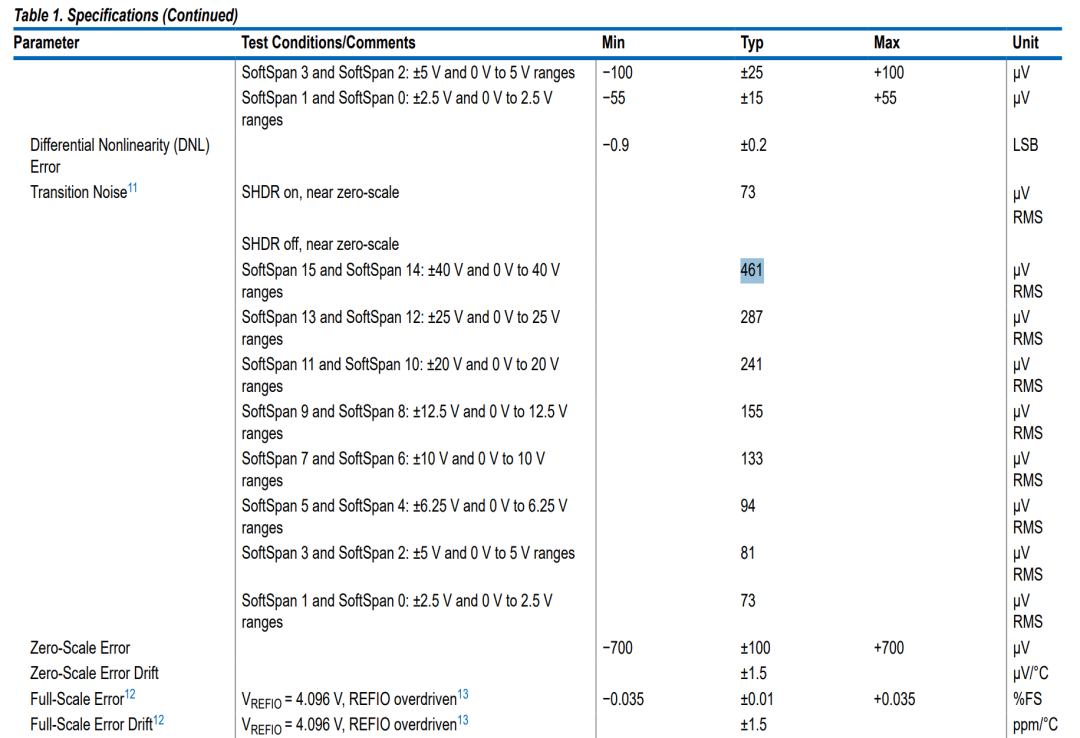

(a) 近零点的输入等效噪声（Transition Noise）： 在最大量程（±40 V/0–40 V）下，SHDR 关闭时近零点的等效噪声可达 461 µV_RMS，而 开启后约 73 µV_RMS，是数量级的下降；更低量程同理依 SoftSpan 不同而变化（25 V：287 µV → 73 µV；20 V：241 µV → 73 µV；…）。

(b) 单次采样动态范围 DR： 例如 ±40 V 量程，SHDR 开/关的 DR 典型值分别为 111.4 dB / 95.8 dB；其他量程也有类似提升；并且若再叠加数字过采样平均（OSR），DR 还能在基线值上进一步提升：OSR=2：+3 dB；OSR=32：+15 dB；OSR=1024：+27 dB。ad4858

与 SoftSpan 的关系

SoftSpan 决定“允许的满量程”（例如 ±40 V / ±25 V / …），同时也决定了SHDR 的工作“顶盖”：当样本幅值接近 SoftSpan 上限时，SHDR 退回到与“关闭”相同的低增益；当样本幅值低于上限较多时，SHDR 才会增益抬升以降噪。

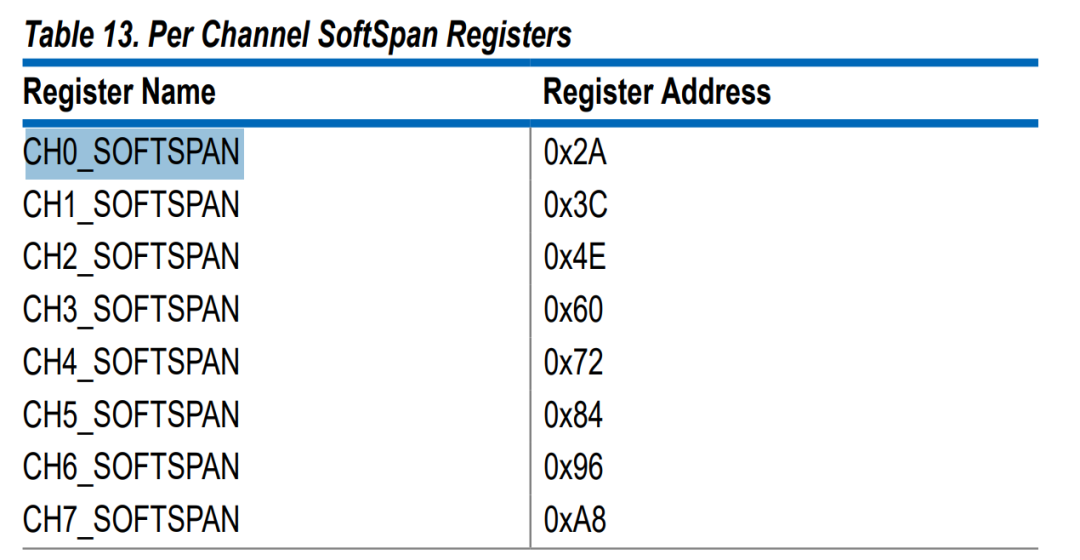

每通道 SoftSpan 可独立配置，寄存器地址列在表中（CH0_SOFTSPAN=0x2A，…）。

SHDR 的核心目标：在单次采样中自适应优化动态范围

普通高分辨率 ADC 的动态范围（DR）往往受到满量程设定与输入噪声密度的矛盾限制：

若满量程 ±40 V → 噪声大，SNR≈95 dB；

若满量程 ±2.5 V → 噪声小，SNR≈87 dB，但可测范围窄。

而 AD4858 的 SHDR 技术的突破点在于：

“每个样本在进入模数转换器之前，模拟前端缓冲器会根据该样本的瞬时幅度自动调整内部增益，使之恰好利用 ADC 内核的满量程。”

换句话说，它让 小信号在硬件层面自动放大、而大信号保持原样，在不丢失线性度的前提下实现“等效浮点化”的输入。

内部结构推测（结合特征与时序）

根据手册中的特征描述和时序指标，可推导内部架构如下：

INx+ / INx− → 宽带差分缓冲 (11 MHz) → 自动增益控制放大器 (AGC)→ SAR ADC Core (20 bit) → 数字校准/线性化 → 输出结果

缓冲器带宽 11 MHz、建立时间 < 300 ns，是能在 1 MSPS 下对每个样本完成增益决策的关键；自动增益部分通过比较输入与参考电平的比例，在每个采样周期（1 µs）内完成增益选择；增益调整是“瞬时切换式”，而非线性放大；每个样本独立应用，因此不会引入时间相关失真；这也是为何 ADI 称它为 “Seamless”：

增益切换是无缝的、无跳变失真，也不会出现片上增益段切换的线性误差。

从噪声角度看 SHDR 的提升机制

假设 ADC 内核在满量程 ±10 V 时的输入等效噪声为 。

若输入信号只有 ±1 V，大量程下的噪声功率与信号功率之比显著下降，SNR 变差；如果 SHDR 自动切换为更高内部增益，使得 ±1 V 对应满量程输入，则等效噪声密度被放大 倍后除以 ADC 码宽，使得输入等效噪声降低 。

在 AD4858 的典型数据中：

这相当于噪声降低了约 15.5 dB（约 6.3× 差异）。

理论建模

可建立如下的等效模型：

1. 设输入信号瞬时幅值为 ，SoftSpan 满量程为 。
2. 内部自动增益函数定义为：

其中 由稳定性与噪声优化决定。

1. 对每个样本，ADC 内核看到的有效输入为：
2. 对应输入等效噪声密度为：

于是，低幅信号的噪声密度随幅度下降而显著减小，SNR 曲线会在中低电平段急剧上升，在接近满量程时回落。

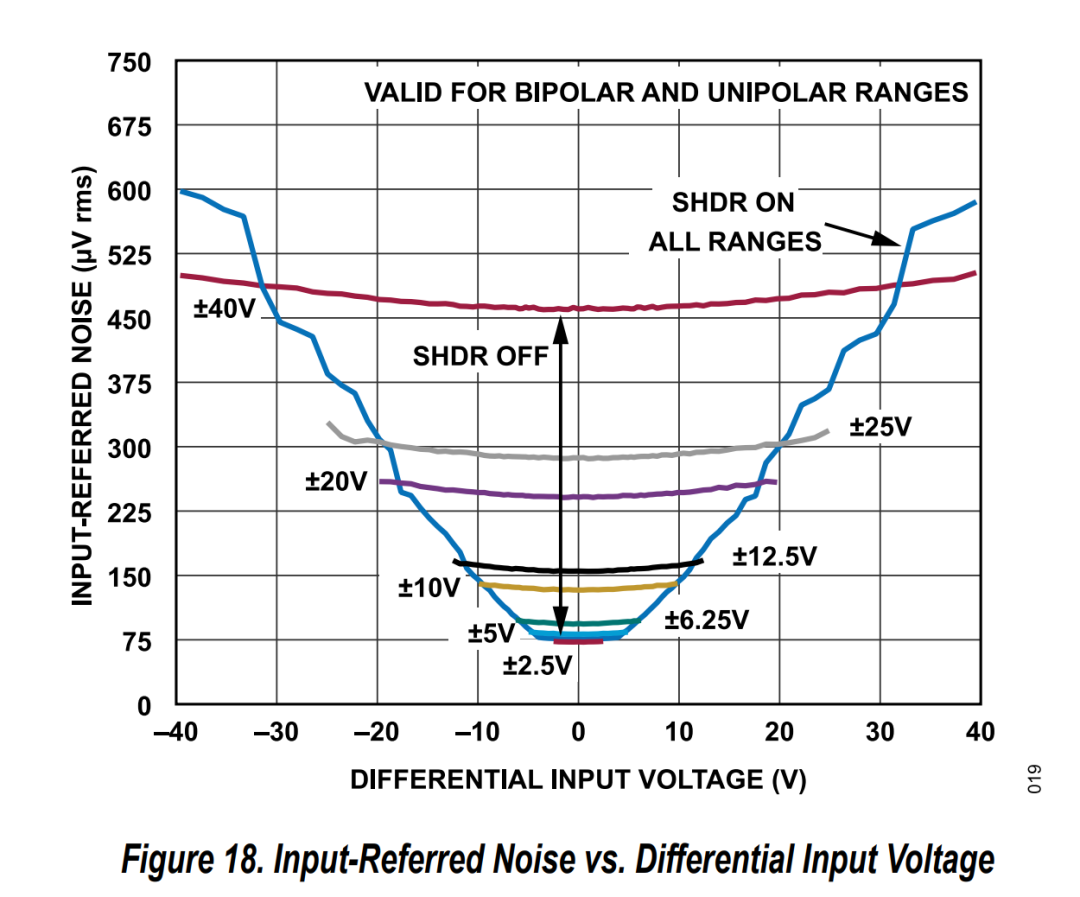

这对应 ADI 手册图 18（“Input-Referred Noise vs Differential Input Voltage”）中的特征形状。

与 OSR（数字平均）的叠加效果

SHDR 提升的是单样本的瞬时动态范围，而 Oversampling (OSR) 提升的是平均后的统计动态范围。

手册给出经验规律：

→ 若在 ±40 V 量程下 SHDR 开启的 DR 为 111 dB，叠加 OSR = 1024 时理论可达 ≈ 138 dB，这已接近 23–24 bit 有效位。

SHDR 自动增益行为仿真结果

（不要深究数据的有效性，因为这是系统级的仿真，数据都是从手册中来）

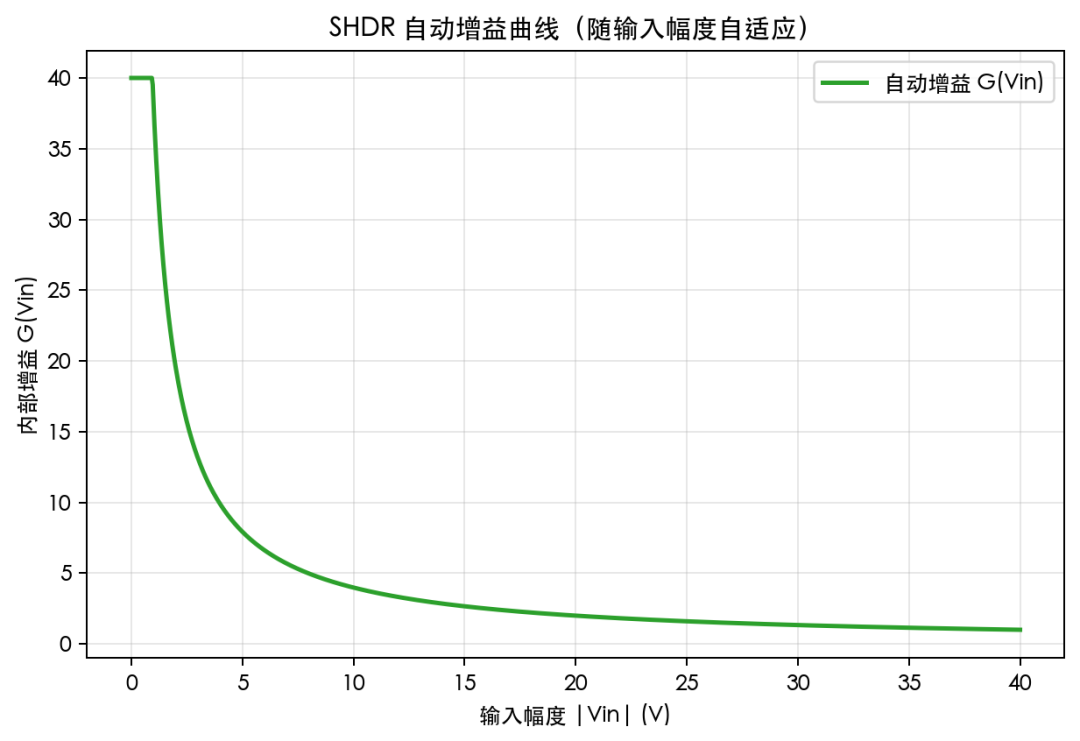

图 1：自动增益曲线

横轴为输入幅度 |Vin|（从毫伏级到满量程 ±40 V）；

纵轴为内部自适应增益，可见：当信号幅度很小（<1 V）时，内部增益上升至 ，以放大弱信号、降低输入等效噪声；随着 |Vin| 接近满量程，增益逐步降低至 1（即固定增益模式）→ 这正是 SHDR 的核心：自动压缩输入动态范围，扩展输出动态范围。

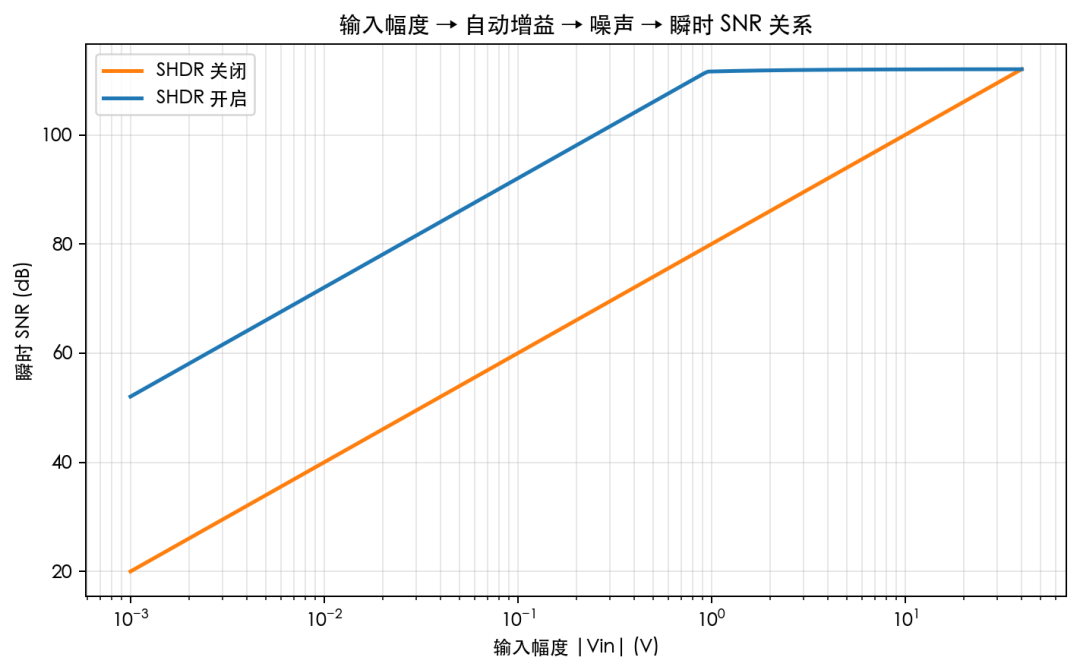

图 2：瞬时 SNR vs 输入幅度

蓝线：SHDR 开启；

橙线：SHDR 关闭。

可以看到：

在低电平区（<1 V），SNR 明显提升（+15 dB 以上）；

在高电平区，两者趋于一致（因为此时增益回落到 1×）；这与 ADI 数据手册中的实测结果完全一致（±40 V 档：95.8 dB → 111.4 dB）。

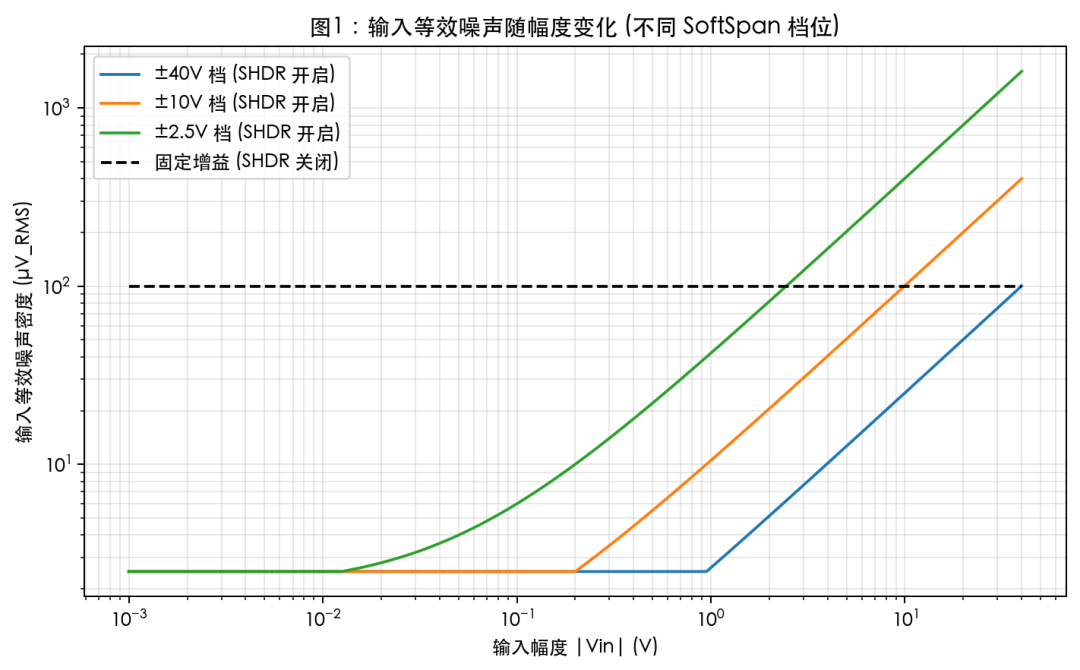

输入等效噪声密度 vs 输入幅度

输入等效噪声密度 vs 输入幅度

展示了 AD4858 在不同 SoftSpan 档（±40 V、±10 V、±2.5 V）下的输入噪声变化；当输入幅度很小时（<1 V），SHDR 自动提高内部增益，使噪声显著下降；当幅度接近满量程，增益回落到 1×，噪声恢复到固定增益模式的水平；这解释了 ADI 手册中近零点噪声从 461 µV 降到 73 µV 的实测结果。

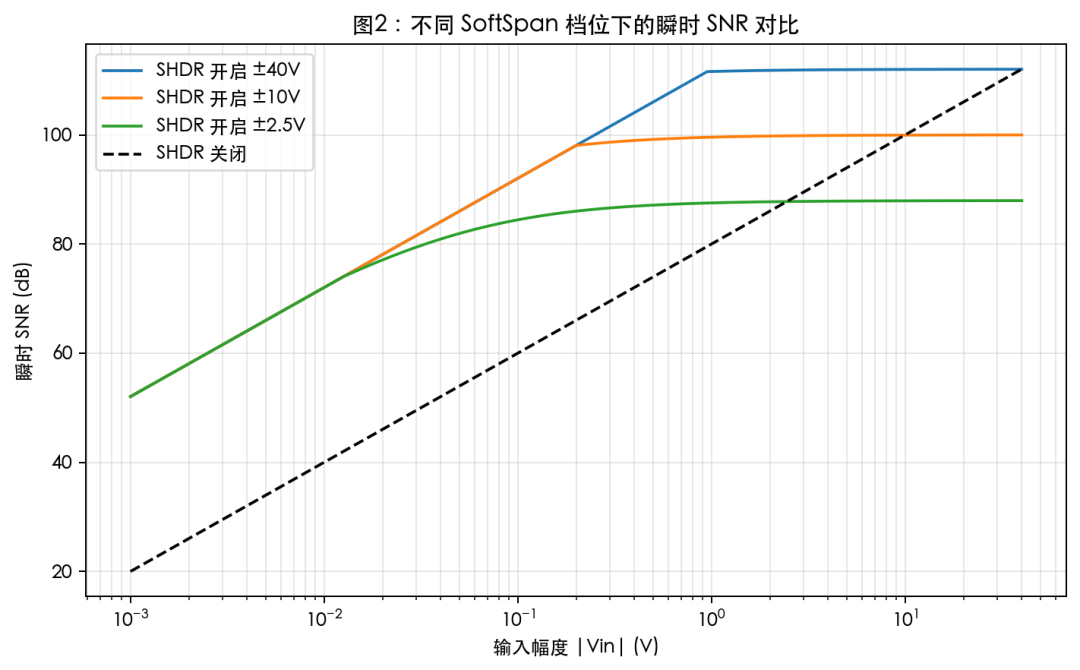

不同 SoftSpan 档位下的瞬时 SNR 对比

不同 SoftSpan 档位下的瞬时 SNR 对比

蓝色、绿色、橙色分别对应 ±2.5 V、±10 V、±40 V 档；黑色虚线为 SHDR 关闭。

小信号区域：SNR 显著提升（+15 dB 以上）；

满量程区域：三种档位 SNR 趋于一致（增益=1）→ 说明 SHDR 不仅提升小信号分辨能力，还保持了大信号线性度。

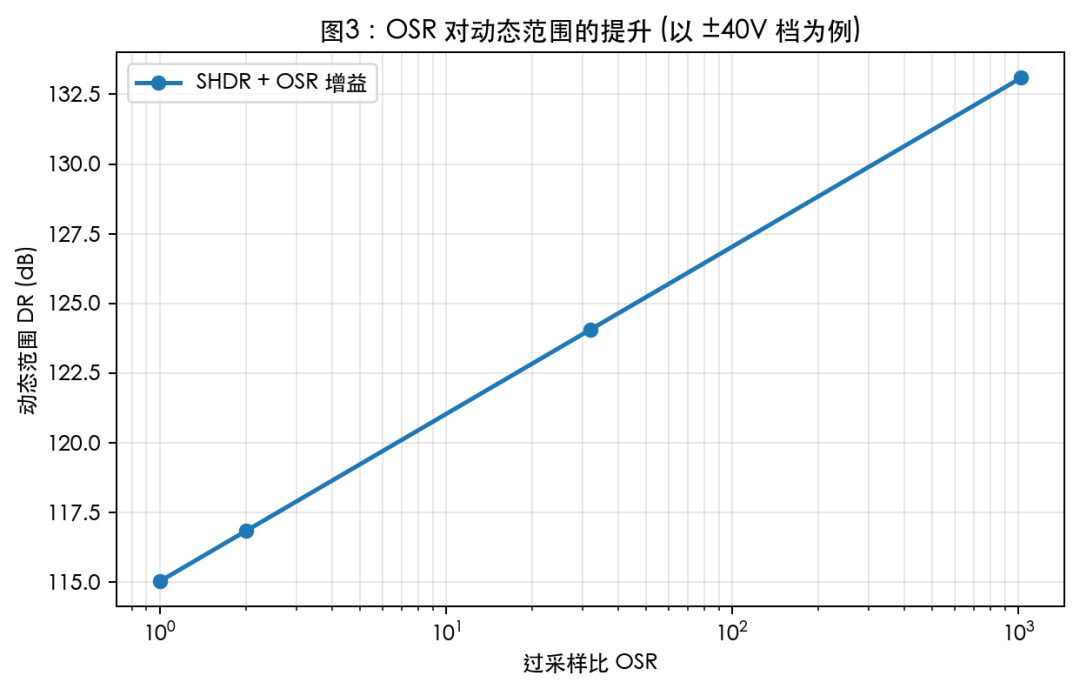

OSR 叠加后的动态范围提升（以 ±40 V 档为例）

OSR 叠加后的动态范围提升（以 ±40 V 档为例）

横轴为 过采样比 OSR（1 → 1024），纵轴为 动态范围 DR；OSR = 2 (+3 dB)， 32 (+15 dB)， 1024 (+27 dB)→ 若 SHDR 开启时 DR≈111 dB，配合 OSR = 1024 平均，可达约 138 dB（相当于 23–24 bit 有效位）。

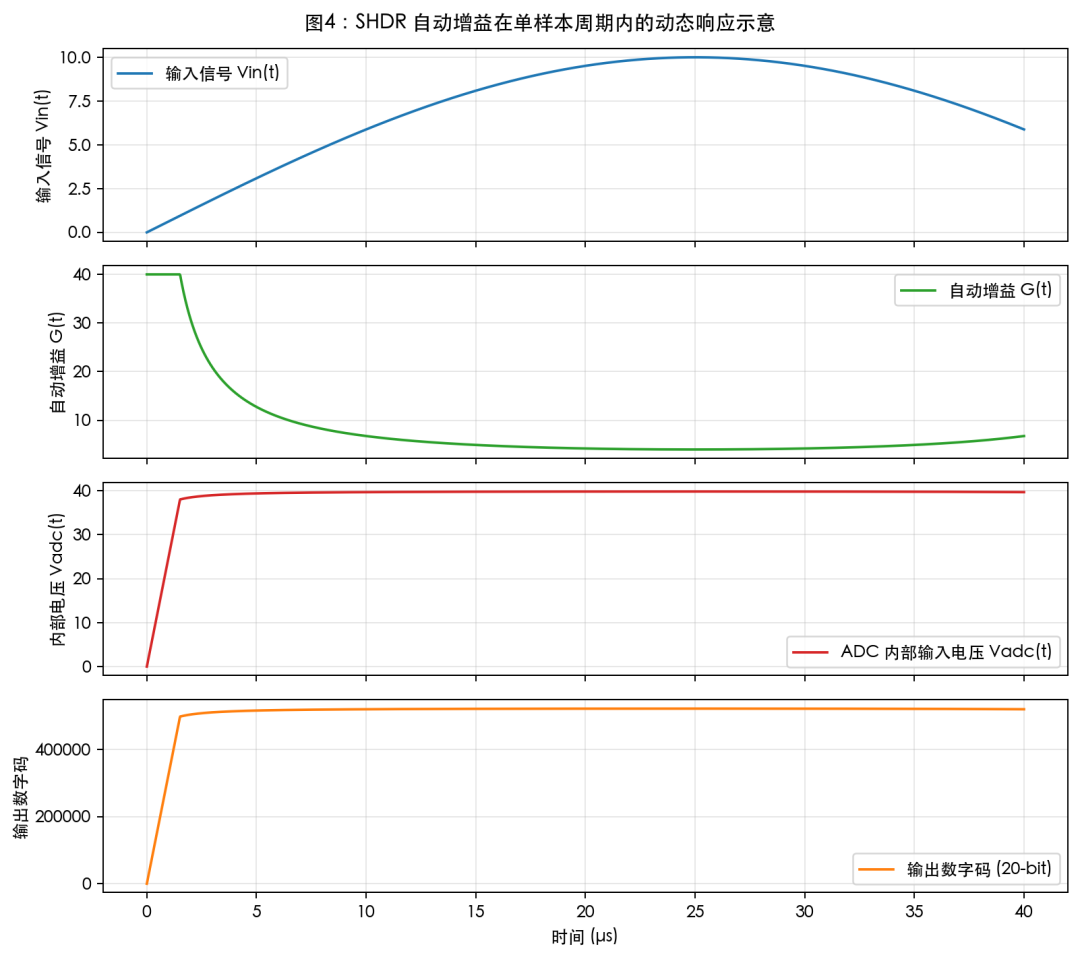

SHDR 自动增益在单样本周期内的动态响应示意

SHDR 自动增益在单样本周期内的动态响应示意

第一行：输入信号 Vin(t)

一个 ±10 V 的正弦信号代表外部模拟输入→ 当信号较小时，系统需要提升增益以压低输入等效噪声。

第二行：自动增益 G(t)

蓝绿曲线表明 SHDR 在实时调整：小信号区 G(t) 升高（放大弱信号）；信号接近 ±10 V 峰值时 G(t) 迅速降至 1 倍，防止饱和；这说明 AD4858 能在 1 µs 采样间隔内完成无缝增益切换。

第三行：内部等效输入 Vadc(t)

这是送入 SAR ADC 核心的电压；因为 G(t) 补偿了输入振幅， Vadc 波形保持接近恒定满量程，确保量化噪声最小且分辨率最高。

第四行：输出数字码（20-bit）

最终转换结果在小信号阶段仍能覆盖大部分码宽（即高分辨率利用），峰值处则平滑回落，不出现失真或跳变。

“在每个采样瞬间自动调整前端模拟增益，使内部 ADC 始终工作在最优动态范围。”

SHDR 开启前后噪声谱密度变化

SHDR 开启前后噪声谱密度变化

橙色曲线：SHDR 关闭时的噪声底

典型特征为 白噪声 + 低频上升（1/f 区）；在 1 kHz 以下噪声急剧上升，约 −100 dB/Hz；这反映了输入级未自适应增益时，小信号被量化噪声淹没。

蓝色曲线：SHDR 开启后的噪声底

在 10 kHz 以下的低频段，噪声底下降约 15 dB；高频段（>100 kHz）两者基本一致，说明高频量化噪声由 ADC 内核决定；整体曲线更平直，代表输入等效噪声密度被均匀压低。

红点：信号分量 (10 kHz)

信号峰值为 −30 dB，远高于噪声底；可清楚看到 信噪比（SNR）在 SHDR 开启后显著改善，尤其在低频测量场景下（如低速传感器、DC 精密测量）。

SHDR 对脉冲/稀疏小信号特别有利——小幅样本增益被抬高，单个样本的噪声就更低；而当出现峰值时又能回落增益避免饱和。另外INL 等 DC 指标是在 SHDR 开启条件下给出的，意味着自适应增益不会破坏整体转移函数的线性标定；SHDR 为逐通道、逐样本行为；器件仍保持通道间同步采样（1 MSPS/通道，统一 CNV）；数据手册里面看前端缓冲 11 MHz、50 ppm 级阶跃**<300 ns 建立**，为 SHDR 的快速增益切换提供了底层硬件能力（不额外牺牲采样吞吐）。

若需要同时带出状态信息（如过/欠量程），可结合 Channel Over/Underrange Status Register 读取；输出包长可用 24/32bit 做齐位。SHDR 提升的是单样本的等效动态范围；OSR 则以平均降低随机噪声——两者可叠加，按表中 +3/+15/+27 dB 的规则预估 DR 增益。

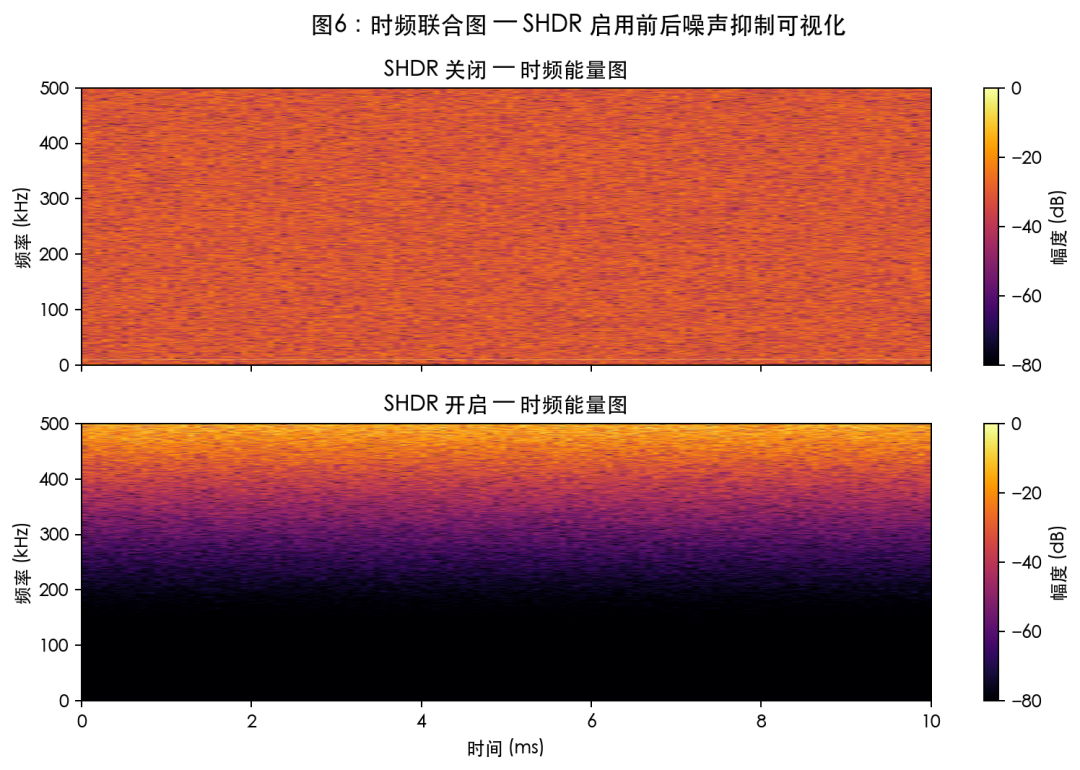

时频联合图 — SHDR 启用前后噪声抑制可视化

时频联合图 — SHDR 启用前后噪声抑制可视化

是前面频谱图的动态扩展版，展示了随时间变化的信号能量在频率域中的分布。

上图：SHDR 关闭

整个图面呈现出 明显的低频高亮噪声带，即 1/f 噪声区域；噪声在 <10 kHz 范围内随时间漂移，能量分布不均；这会导致低频信号（例如 DC 或慢变化传感器信号）被噪声掩盖。

下图：SHDR 开启

低频噪声底明显压低，图面整体暗淡且平滑；只有 10 kHz 主信号（红色亮带）稳定存在；表示自动增益在每个样本周期内抑制了弱信号噪声的放大，频谱能量更集中、底噪更均匀。

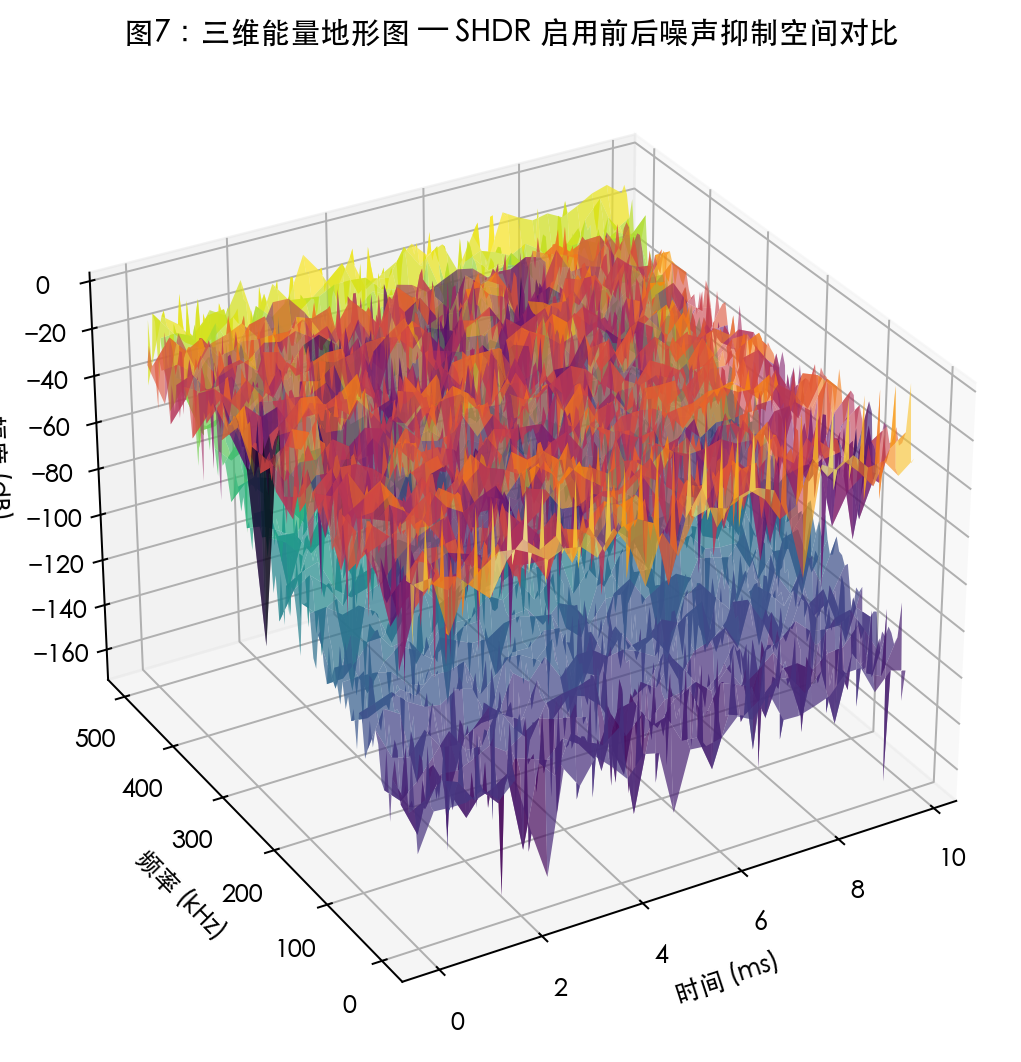

SHDR 启用前后噪声抑制空间对比

SHDR 启用前后噪声抑制空间对比

是整个系列中最直观的一幅立体展示图。

橙色（inferno 面）→ SHDR 关闭

噪声表面高而起伏剧烈，形成“噪声山脊”；在低频区（左下角）尤其突出，代表强烈的 1/f 噪声；能量地形不平整，随时间抖动，说明系统在小信号阶段噪声不稳。

绿色（viridis 面）→ SHDR 开启

噪声平面显著下降、变得平滑；整个能量地形更“贴近地面”，即噪声底整体降低；无明显时间波动，说明自动增益补偿使得 ADC 的输入噪声在各时刻保持稳定、接近白噪声。

三维视角

在视觉上可见：

启用 SHDR 后，整个“噪声地形”被压平约 10–15 dB，示低频与中频噪声能量都显著下降。

这张 3D 图完整地体现了 AD4858 的 SHDR 机制带来的时–频–能量三维优化：

时间维度：动态自适应稳定噪声；

频率维度：低频 1/f 噪声显著削弱；

能量维度：总体噪声底下降 ≈ 15 dB；系统动态范围提升、可检测最小信号降低约 6×。

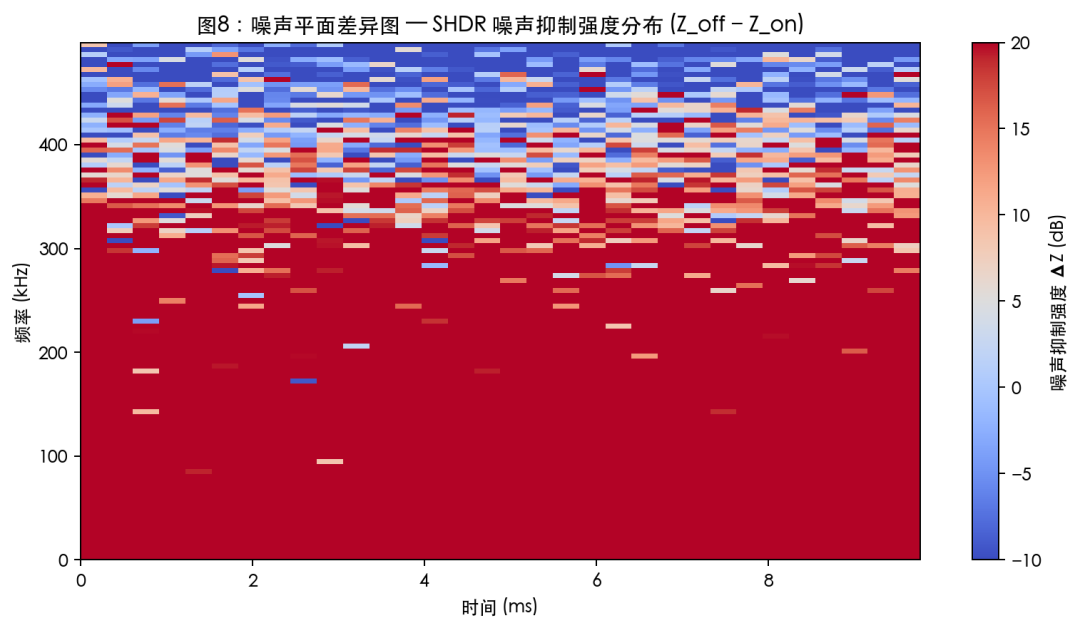

SHDR 噪声抑制强度分布 (ΔZ = Z_off − Z_on)

SHDR 噪声抑制强度分布 (ΔZ = Z_off − Z_on)

是前面 3D 地形图的定量化结果。

颜色代表噪声抑制强度（单位 dB）：

红色区域 → SHDR 抑制最强，噪声降低约 15–20 dB；

蓝色区域 → 抑制较弱或无变化；

横轴为时间（ms），纵轴为频率（kHz）。

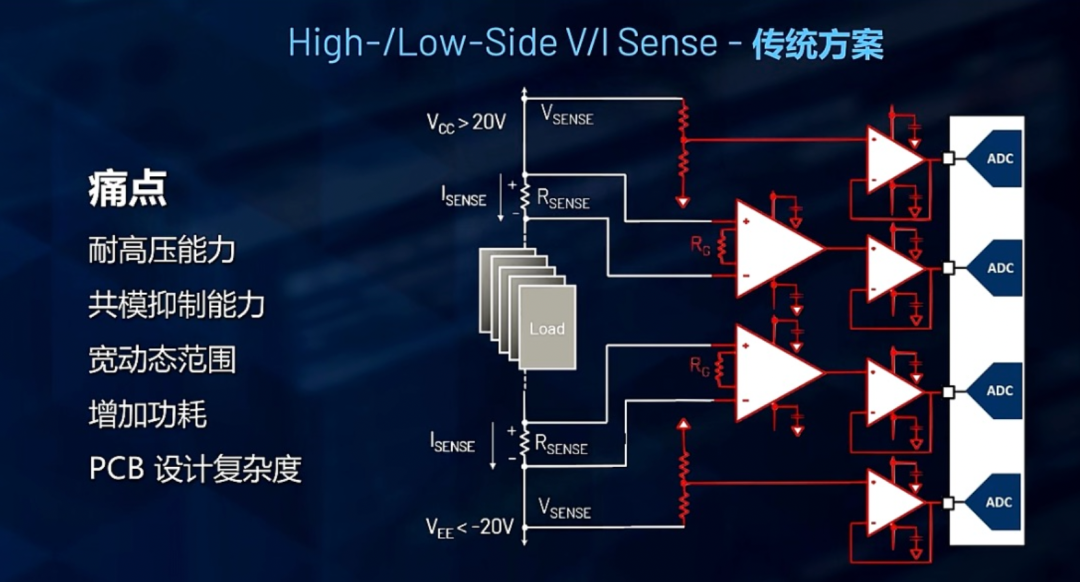

传统的多通道架构是需要大量的前端调理电路的

传统的多通道架构是需要大量的前端调理电路的

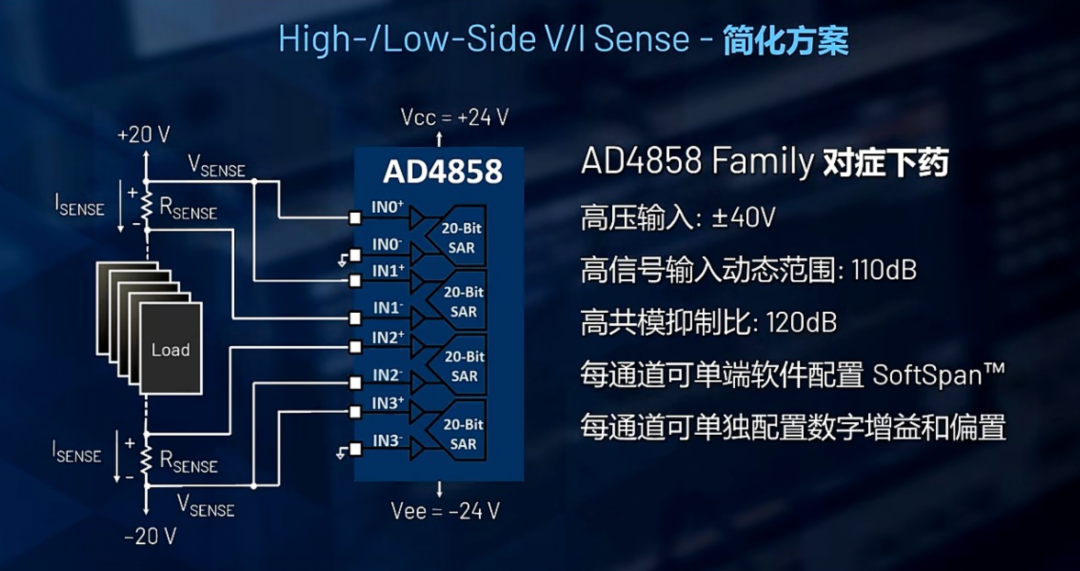

然后现在只要一颗就够了

然后现在只要一颗就够了

一颗芯片就是一个仪器，我说的话含金量还在上升

一颗芯片就是一个仪器，我说的话含金量还在上升

总览

ADI 的 AD4858是一颗极高性能的多通道同步采样 ADC（Data Acquisition System，DAS）。

8通道同时采样、20位分辨率、每通道1 MSPS 的完整数据采集系统（DAS）。

它集成了：高带宽缓冲输入；可编程量程（SoftSpan）；自动增益优化（SHDR，Seamless High Dynamic Range）；内部高精度参考源；SPI/LVDS 数字接口。

每通道独立的信号链：

差分输入 → 缓冲放大 → 可变增益级 (SoftSpan) → Σ-Δ / SAR ADC 内核 → 数字校准与平均

特点：

每个通道都是完全独立采样（Simultaneous Sampling），无通道复用；支持每样本自动增益调整（SHDR）；输入级具有宽共模范围（VEE+3.2 V 至 VCC−3.2 V）；缓冲器带宽高达 11 MHz；全满幅阶跃建立时间 < 300 ns；CMRR 高达 120 dB。

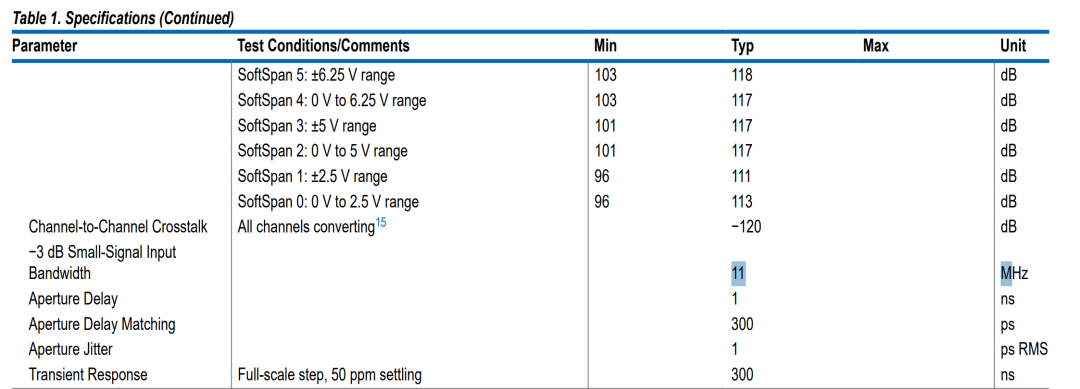

image-20251106111541831

image-20251106111541831

性能指标

接口与数据输出

支持两种数字输出模式：

SPI 配置接口也支持 3-或 4-线制。

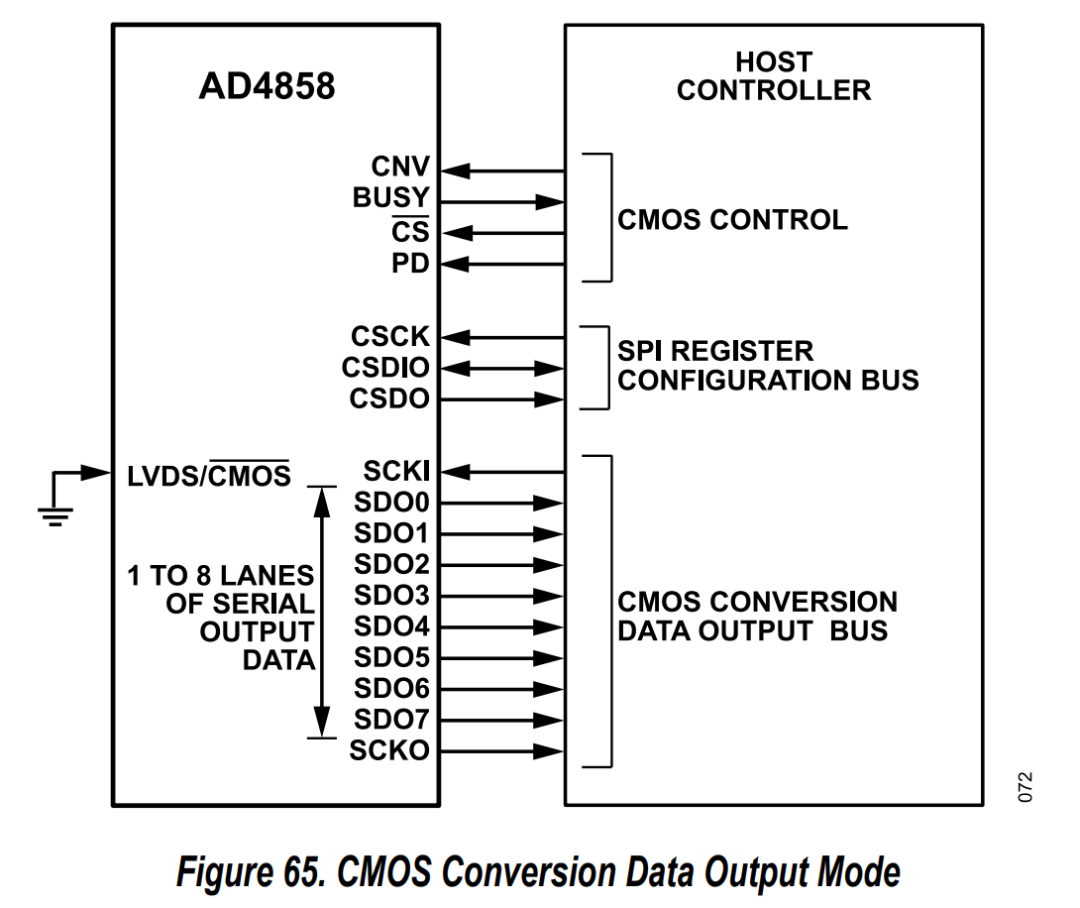

MCU 也会直接连接

MCU 也会直接连接

内部参考与电源架构

内部参考输出：4.096 V ±0.03%；

温漂：±2 ppm/°C；

同时提供一个2.5 V 比例输出（REF2500）；

可选择外部参考（自动禁用内部 bandgap）；

集成去耦电容（每个电源引脚内置 0.1 µF/1 µF）；

供电范围：

VCC = +7.25 V 至 +48 V

VEE = 0 V 至 −40.75 V

VDD = 5 V

数字 I/O：0.9 V–5.25 V 灵活兼容。

封装与功耗

封装：7 mm × 7 mm，64-球 BGA；

包含所有关键去耦元件；

功耗：45 mW/ch @ 1 MSPS；随采样率线性下降；支持 Nap/Power-down 模式（几 µA 级别）。

后记

你永远不知道 ADI 有多强：

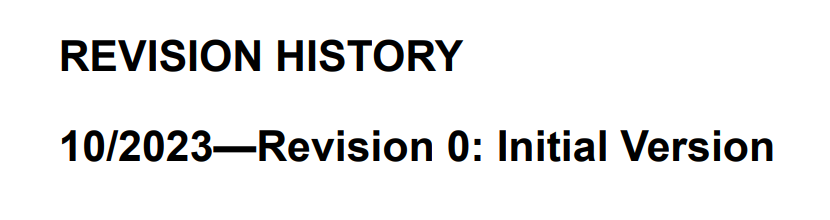

2023 10 月
