无源 RLC 滤波器为什么不准?

作者头像
云深无际
发布2026-01-07 13:19:57
发布2026-01-07 13:19:57
390
举报
文章被收录于专栏:云深之无迹云深之无迹

在实际工程中 无源 RLC 滤波器(尤其是低频应用)往往不如有源滤波器好用。

简单聊聊有源滤波器

双运放带通滤波器 (Dual Amplifier Band-Pass Filter, DABP)

从数字滤波器看人生:底子差,再好的条件也拯救不了

从ADS127L18 看宽带滤波器

为什么 Σ-Δ ADC(SD-ADC)里 sinc3 滤波器常用于 50/60 Hz 抑制 ?

RLC 滤波器的本质

一个典型的 二阶 RLC 滤波器(比如串联谐振带通或并联谐振带阻),它的中心频率品质因数 Q由 R、L、C 决定:

或与拓扑有关

但是这里的 不仅仅是电路元件的电阻,还包括源阻抗 负载阻抗 的影响。

源阻抗的影响

在无源滤波器中,信号源本身有一个输出阻抗 ;如果 不小,它会与滤波器的输入电阻形成分压,改变滤波器的等效阻尼,导致:截止频率漂移,Q 值下降(带宽变宽,选择性变差),增益降低。

举例:一个简单的 RC 低通滤波器:

如果信号源有 ,实际等效电路就是 串联电容 → 截止频率变成:

比理想设计值低了。

负载阻抗的影响

负载阻抗 会并联在滤波器的输出端,相当于改变了电路的等效电阻;对带通/带阻电路来说,等效电阻决定阻尼 → 负载越小,阻尼越大,Q 值下降,滤波器“变钝”。

对 RC 低通电路,输出并联负载电阻会与串联电阻分压,使输出幅值降低,截止频率也改变。

有源滤波器的改进

有源滤波器引入运放之后,情况就不同了:

高输入阻抗:几乎不取流,不会受前级源阻抗影响。

低输出阻抗:能驱动负载,不会被后级电路拉低 Q 值。

因此,滤波器的特性主要由设计的 R、C 确定,而不会因系统阻抗变化而漂移。(这也是真正有源滤波器的设计奥秘,真真正正的忠于我们设计方程)

小结对比

特性

无源 RLC 滤波器

有源滤波器

源阻抗敏感性

高,源阻抗会改变截止频率/Q

低,高输入阻抗隔离前级

负载阻抗敏感性

高,负载会改变增益和Q

低,低输出阻抗稳定驱动

电感器

需要(低频时体积大、寄生效应严重)

不需要,只用电阻电容和运放

适用频率

高频(射频、几十 MHz 以上)

低中频(音频、信号调理、ADC 前)

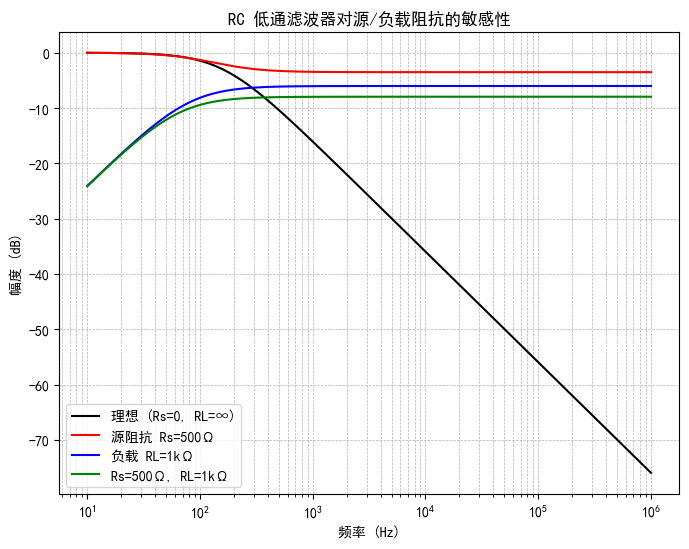

同一个 RC 低通滤波器在不同源/负载阻抗条件下的幅频响应变化
同一个 RC 低通滤波器在不同源/负载阻抗条件下的幅频响应变化

同一个 RC 低通滤波器在不同源/负载阻抗条件下的幅频响应变化

黑色(理想):源阻抗为 0,负载无限大,截止频率在设计值附近。

红色(源阻抗 Rs=500Ω):截止频率明显降低,因为源阻抗与 R 串联,相当于把电阻变大了。

蓝色(负载 RL=1kΩ):高频衰减曲线变钝,因为负载分流了输出电流,相当于增加了负载阻尼。

绿色(Rs=500Ω 且 RL=1kΩ):两种效应叠加,截止点和幅度特性同时恶化,滤波器性能严重偏离设计。

无源 RC/RLC 滤波器的频率特性很容易被源阻抗和负载阻抗“拖偏”;如果要保证性能稳定,必须使用 有源滤波器(高输入阻抗 + 低输出阻抗) 来隔离前后级。

二阶 RLC 带通滤波器在不同源/负载阻抗下的响应曲线,以及对应的 Q 值(选择性)
二阶 RLC 带通滤波器在不同源/负载阻抗下的响应曲线,以及对应的 Q 值(选择性)

二阶 RLC 带通滤波器在不同源/负载阻抗下的响应曲线,以及对应的 Q 值(选择性)

黑色(理想,Q≈31.6):源阻抗为 0,负载无限大,滤波器带宽最窄,选择性最高。

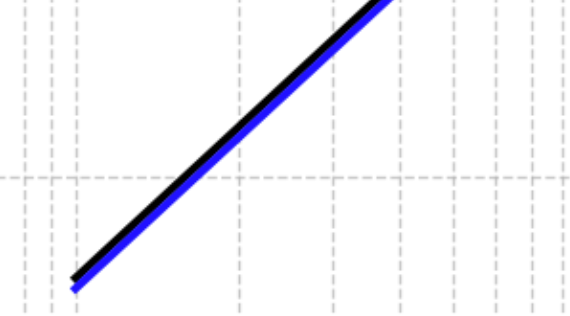

在这里,要放大看
在这里,要放大看

在这里,要放大看

红色(源阻抗 Rs=50Ω,Q≈5.7):源阻抗增大,相当于增加了电路的有效电阻 → 阻尼加大,Q 值显著下降,通带变宽。

蓝色(负载 RL=200Ω,Q≈9.5):负载并联,相当于降低了电路等效电阻,也导致 Q 值下降,带宽变宽。

绿色(Rs=50Ω + RL=200Ω,Q≈4.8):源阻抗和负载效应叠加,选择性最差,滤波器几乎丧失尖锐带通特性。

二阶 RLC 滤波器的 Q 值(带宽和选择性)严重依赖于源阻抗和负载阻抗;如果不能保证理想的源/负载隔离,RLC 滤波器的性能会大幅劣化;这正是有源滤波器(高输入阻抗 + 低输出阻抗)的优势:能把滤波性能固定在设计值,而不受前后级影响。

无源滤波器在低中频的局限

在音频(20 Hz–20 kHz)、传感器信号调理(几 Hz–几十 kHz)、ADC 抗混叠滤波(几十 Hz–几百 kHz)这些频段,如果只用 RLC 滤波器,会遇到几个麻烦:

电感器不好选型

截止频率 ,频率低时,电感 L 需要很大(mH 甚至 H 级),体积大、成本高、寄生效应严重(电感内阻、磁场干扰);就是说小信号传感器电路里很难放一个笨重的大电感。

源/负载敏感性高

无源滤波器直接受前级源阻抗、后级负载阻抗影响,导致截止频率、Q 值漂移;在 ADC 前,如果负载变化,滤波器响应会劣化,甚至影响采样精度。

增益不足

无源滤波器只能衰减,不能放大;而传感器信号往往是微伏/毫伏级,ADC 前必须要滤波+放大一体化。

有源滤波器的优势

引入运放后,上述问题得到解决:

不用电感

有源滤波器只需要电阻+电容+运放,就能实现任意二阶滤波器;在低频下,电阻、电容的数值都可控(kΩ~MΩ,nF~μF),成本低、体积小、精度高。在实践的时候需要先选好电容再选电阻,因为电阻的型号多。

高输入阻抗 & 低输出阻抗

运放输入几乎不取流 → 不受源阻抗影响。

运放输出驱动能力强 → 负载变化不影响滤波器特性,主要是和前后级电路解耦。

同时放大与滤波

可以在滤波器传递函数里加入增益因子,做到“边滤波边放大”。

在低中频应用里:

无源滤波器:体积大(电感)、受阻抗影响严重、无法放大,只适合射频/高频(LC 谐振优点明显)。

有源滤波器:无电感、小体积、特性稳定、能放大信号,正好满足音频、传感器和 ADC 前端这些应用的需求。
