详细解读常见-3dB 带宽（YUNSWJ 仿真版）

再看一个带宽呢？以前老有人问～

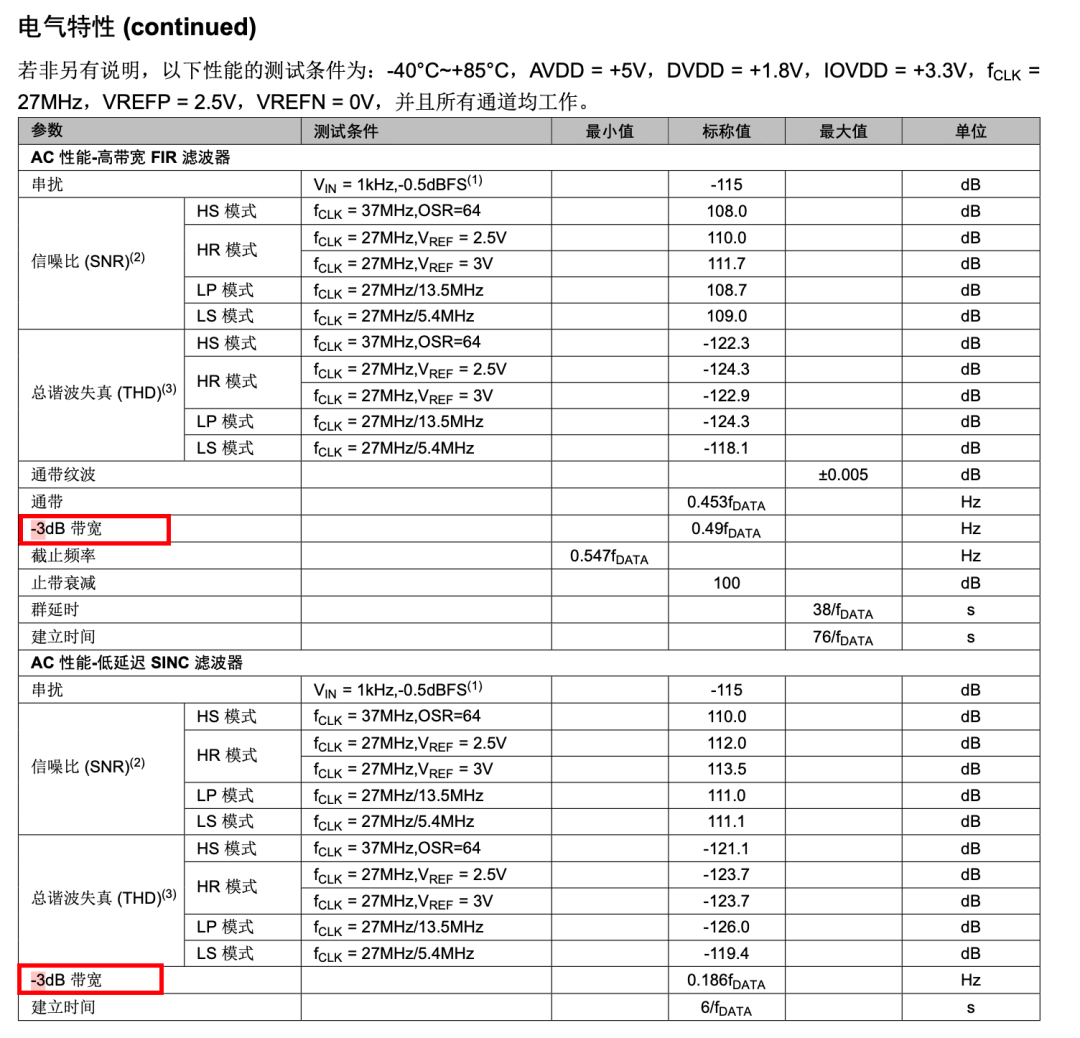

聚芯微的一个手册，看里面我画住的地方

聚芯微的一个手册，看里面我画住的地方

–3 dB 带宽 (–3 dB Bandwidth) = 滤波器或系统的频率响应下降到最大值 −3 dB 的那个频率点。

换算关系：

也就是幅度降到峰值的70.7%，功率降到50%；所以，–3 dB 带宽也常被称为 半功率带宽。

当数据手册说某 ADC 或运放的 –3 dB 带宽 = 200 MHz，意思是：如果输入一个正弦波，随着频率上升，输出幅度逐渐下降；到了 200 MHz，输出振幅刚好是低频时的 0.707 倍（功率一半）；超过 –3 dB 带宽，信号衰减加速，失真和幅度误差变大。

在信号链设计中的作用

确认输入信号是否能被“原样采集”

若信号带宽 > ADC 的 –3 dB 带宽 → 高频分量会被严重衰减。

例如：一个 ADC的 –3 dB 带宽是 200 MHz，那么它采 10 MHz、20 MHz 的信号几乎无衰减，但采 150 MHz 就会明显打折。

驱动放大器或缓冲器的带宽必须大于 ADC 的 –3 dB 带宽，否则会成为瓶颈，一般前端放大器的 –3 dB 带宽 ≥ ADC 的 5~10 倍采样频率。

实际上–3 dB 带宽不等于“信号还能保持高质量”的极限，只是振幅衰减的参考点，在接近带宽极限时，THD、SFDR 会提前恶化。

把 ADC/放大器看成一个“通道”：在低频区；通道很宽，信号毫无阻碍；一旦超过–3 dB 点，通道突然变窄，只能通过 70% 的“信号强度；如果超过带宽，通道几乎关上，信号被严重削弱。

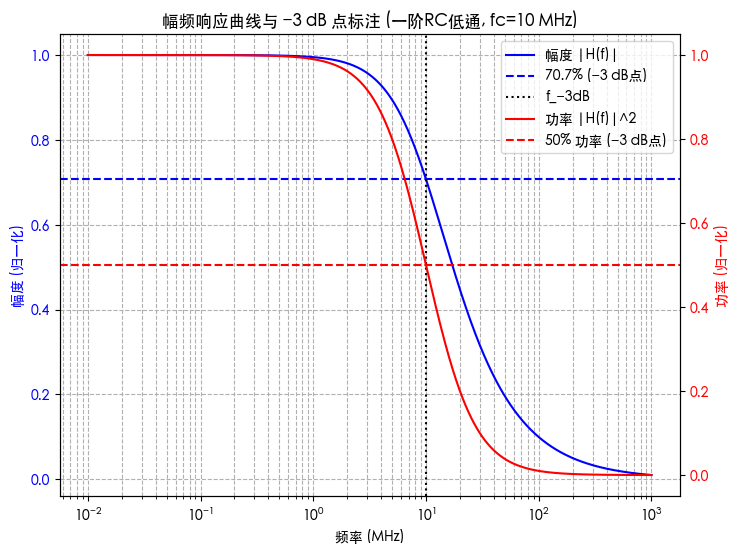

一阶 RC 低通滤波器的幅频响应

一阶 RC 低通滤波器的幅频响应

蓝色曲线：幅度响应 。

蓝色虚线：在 −3 dB 点，幅度降到0.707 (70.7%)。

红色曲线：功率响应 。

红色虚线：对应功率降到0.5 (50%)，也就是“半功率点”。

黑色虚线：标记出截止频率 ，这里设定为 10 MHz。

−3 dB 带宽表示在截止频率处，信号幅度减小到原来的 70.7%，对应功率减小到一半；这是滤波器定义带宽的常用标准。

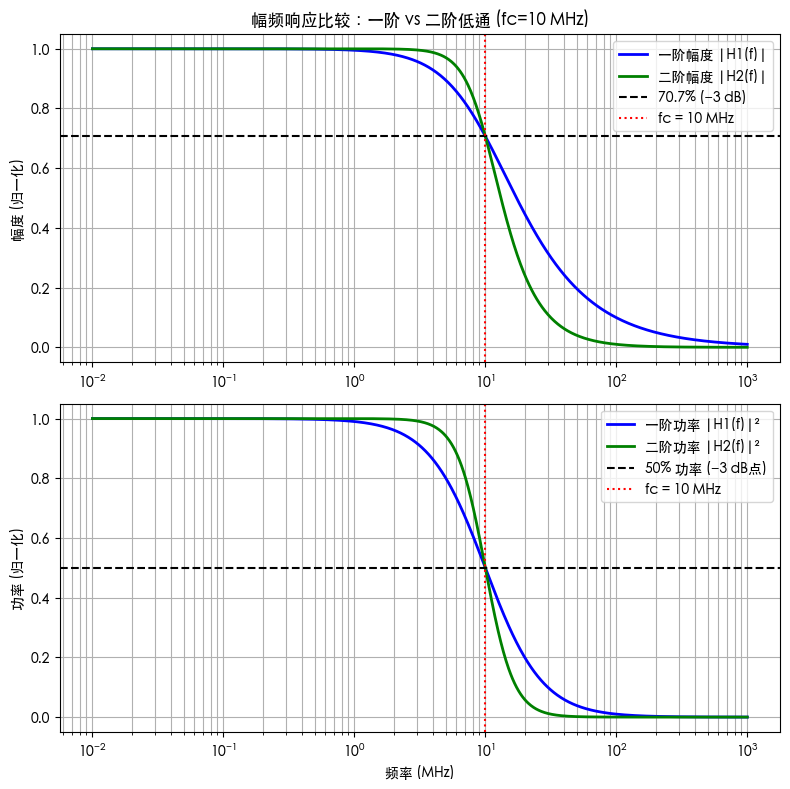

对比一阶低通和二阶低通的幅频/功率响应

对比一阶低通和二阶低通的幅频/功率响应

上图（幅度)

蓝线：一阶低通，−20 dB/decade 的滚降。

绿线：二阶低通，−40 dB/decade 的滚降。

两者在截止点 fc=10 MHz 时幅度都衰减到 0.707 (−3 dB)。

下图（功率）

蓝线：一阶低通，功率下降较缓慢。

绿线：二阶低通，功率下降更快。

在 fc=10 MHz，功率都刚好降到 0.5 (−3 dB)。

−3 dB 带宽（截止点）定义相同，但阶数越高，带外滚降越陡峭，更快压制高频噪声与干扰；这就是为什么抗混叠滤波器通常采用二阶甚至更高阶结构。

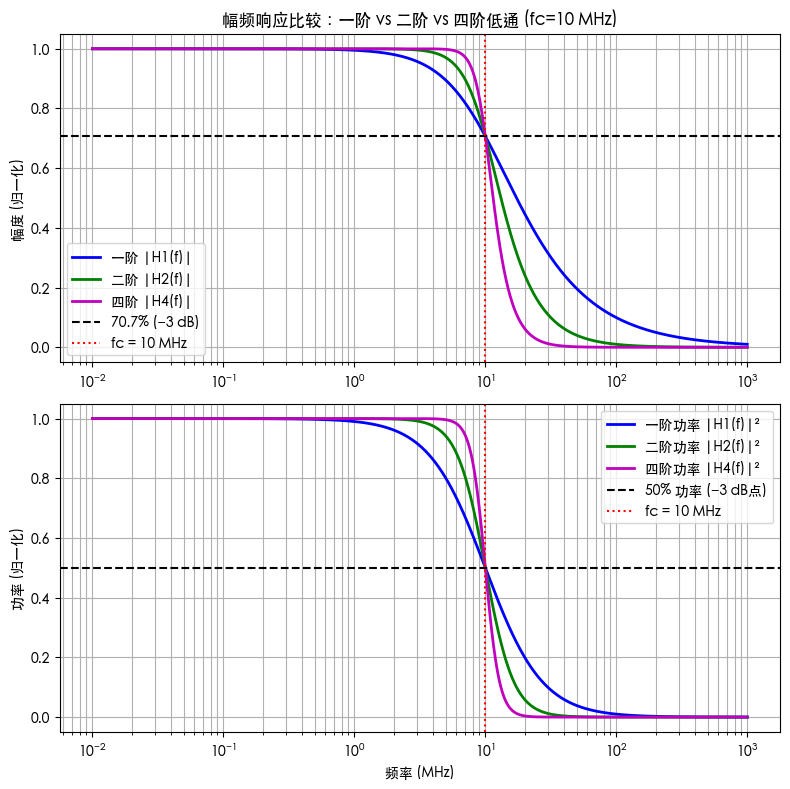

四阶低通滤波器

四阶低通滤波器

可以看到“砖墙”趋势更明显，展示了 一阶、二阶、四阶低通滤波器的对比：

幅度响应（上图）

蓝线：一阶低通，滚降 −20 dB/decade。

绿线：二阶低通，滚降 −40 dB/decade。

紫线：四阶低通，滚降 −80 dB/decade，接近“砖墙”效果。

三者在截止频率 fc=10 MHz 时，幅度都下降到 0.707 (−3 dB)。

功率响应（下图）

功率在 fc 处都降到0.5 (−3 dB, 半功率点)；四阶的高频抑制最强，带外几乎被迅速压制。

−3 dB 带宽点相同，但阶数越高，滚降越陡峭；高阶滤波器能更好地抑制带外噪声和干扰，是抗混叠设计常用方案。
