在前面的例子里,信号链是:传感器 → 增益级 → 缓冲级 → ADC。
缓冲级的作用:提供驱动能力,降低 kickback;带宽很宽,但自身噪声谱密度较低。
这里作者考虑另一种极端设计:去掉缓冲级,让放大器直接驱动 ADC。

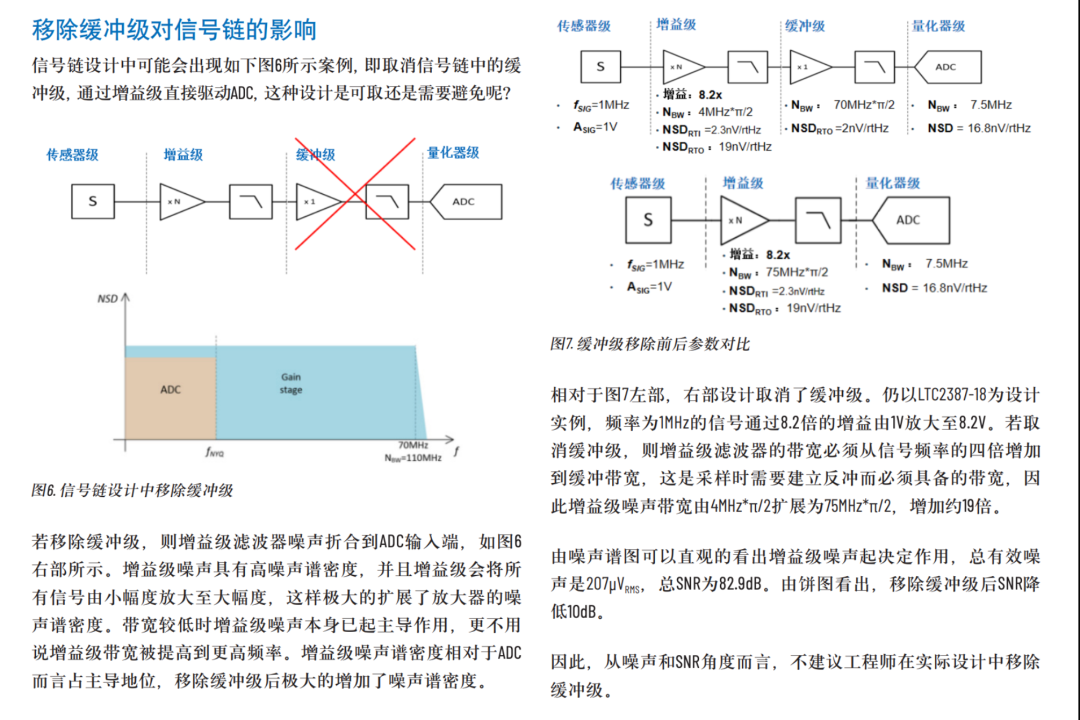

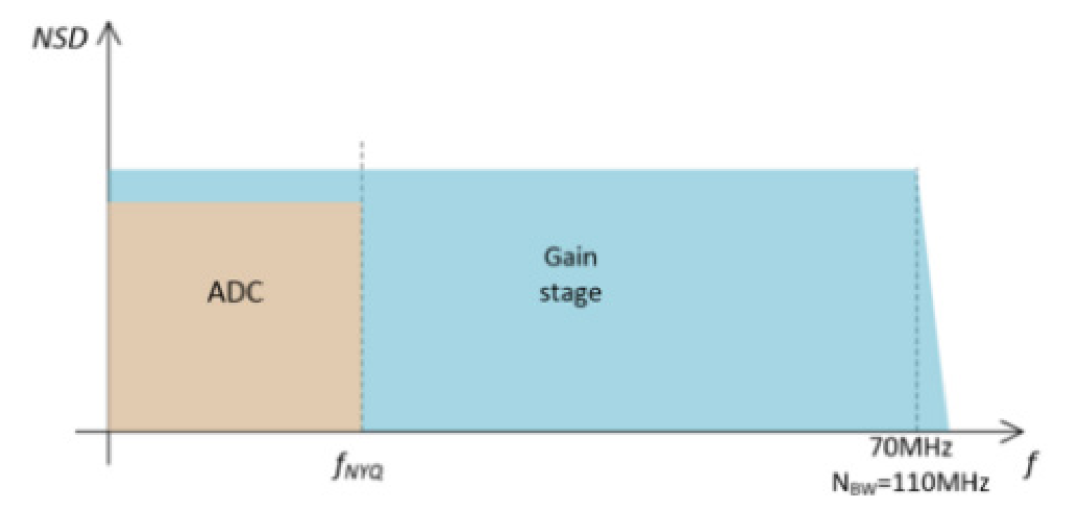

移除缓冲后的频谱图
增益级输出噪声直接进入 ADC;因为没有缓冲限制,增益级的噪声带宽被“拉宽”到 ADC 采样频率的 Nyquist 区间(75 MHz × π/2);这样,相当于原来 4 MHz 带宽 × π/2 ≈ 6.3 MHz 的增益噪声被强制扩展到 75 MHz × π/2 ≈ 118 MHz。
增益级自身的噪声谱密度保持 19 nV/√Hz,但带宽变大了 19 倍 → 总噪声功率大幅增加。

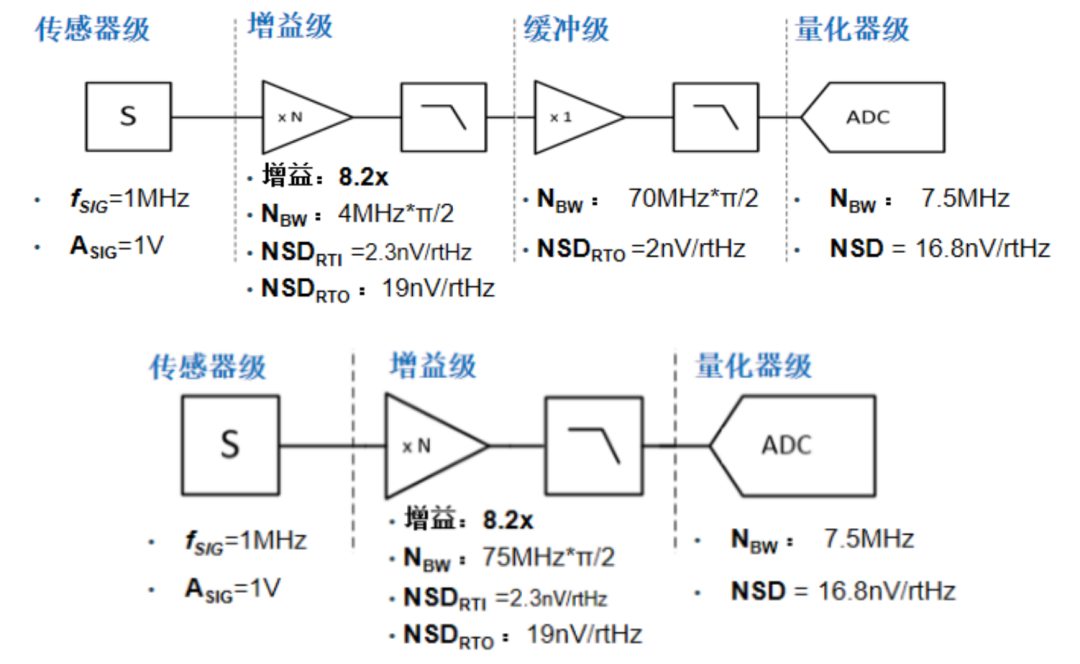

图 7:参数对比
上边:有缓冲级时
增益级噪声:19 nV/√Hz @ 6.3 MHz
缓冲级噪声:2 nV/√Hz @ 110 MHz
ADC 自身噪声:16.8 nV/√Hz @ 7.5 MHz
整链总噪声 ~ 68 μV,SNR ~ 92.9 dB。
下边:去掉缓冲级时
增益级噪声:19 nV/√Hz,但带宽被迫扩展到 75 MHz × π/2 = 118 MHz
总噪声直接变为 207 μV*,SNR 降到 82.9 dB,比原来劣化 10 dB。
缓冲级不可随意省略,虽然它引入了一些噪声,但它限制了前端放大器噪声的带宽扩展;如果直接让增益级驱动 ADC,前端噪声被大幅展宽 → RMS 噪声暴增,SNR 下降严重;缓冲级虽然有自己的噪声,但它像一道“闸门”,防止前端放大器噪声展宽到 Nyquist 带宽。移除它会导致前端噪声被无限放大,整链噪声增加 ~3 倍,SNR 损失 ~10 dB。
本来,增益级的带宽只需覆盖信号频率的约 4 倍(例如 1 MHz 信号时,增益级带宽约为 4 MHz×π/2)。但是,当去掉缓冲级后,增益级就必须直接驱动 ADC 的采样保持电路。而且采样保持需要在 采样时间 TACQ 内完成电荷建立和恢复,这对驱动器提出了更高的瞬态响应要求。于是,增益级的等效带宽就被迫扩展到接近 ADC 所需的建立带宽,文中例子就是从 4 MHz×π/2 扩展到 75 MHz×π/2,大约放大了 19 倍。
原有设计(带缓冲)
增益级只需要处理信号本身,带宽较低;缓冲级负责驱动 ADC,因此噪声带宽受控,总体噪声较小。
去掉缓冲级后
增益级必须同时满足信号放大和 ADC 快速采样的需求;等效带宽被迫加宽,结果是增益级噪声(原本只在几 MHz 内)被扩展到了上百 MHz;噪声积分面积急剧增加,总 RMS 噪声从几十 μV 提升到 207 μV,SNR 下降了约 10 dB。
“带宽被迫扩展” = 因为去掉缓冲级,增益级不得不承担高速采样驱动任务 → 增加了电路的等效带宽 → 将更多高频噪声引入 ADC。

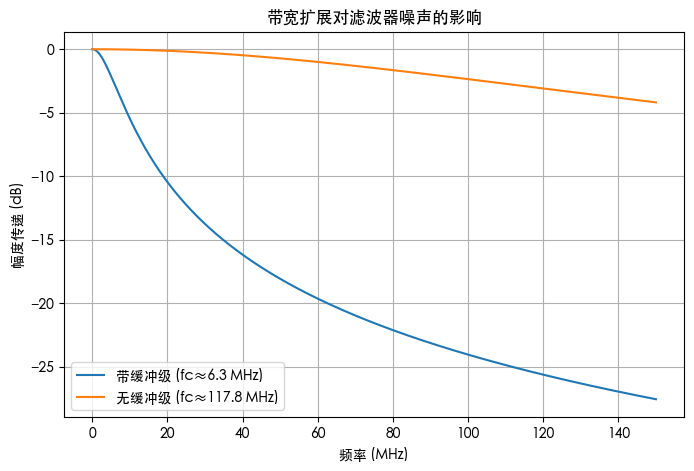

数值结果
带缓冲级:
fc ≈ 6.3 MHz,ENBW ≈ 9.9 MHz
Vrms ≈ 6.3 µV
无缓冲级(带宽被迫扩展):
fc ≈ 117.8 MHz,ENBW ≈ 185.1 MHz
Vrms ≈ 27.2 µV
噪声增加了 约 4.3 倍,对应 SNR 损失 ~12.7 dB。
橙色曲线(带缓冲):6.3 MHz 截止,快速衰减,能有效抑制高频噪声。
蓝色曲线(无缓冲):带宽扩展到 118 MHz,高频仍有大量噪声通过。
结果就是,因为去掉缓冲,增益级带宽不得不加宽,等效噪声带宽(ENBW)显著增加,导致 RMS 噪声急剧上升。

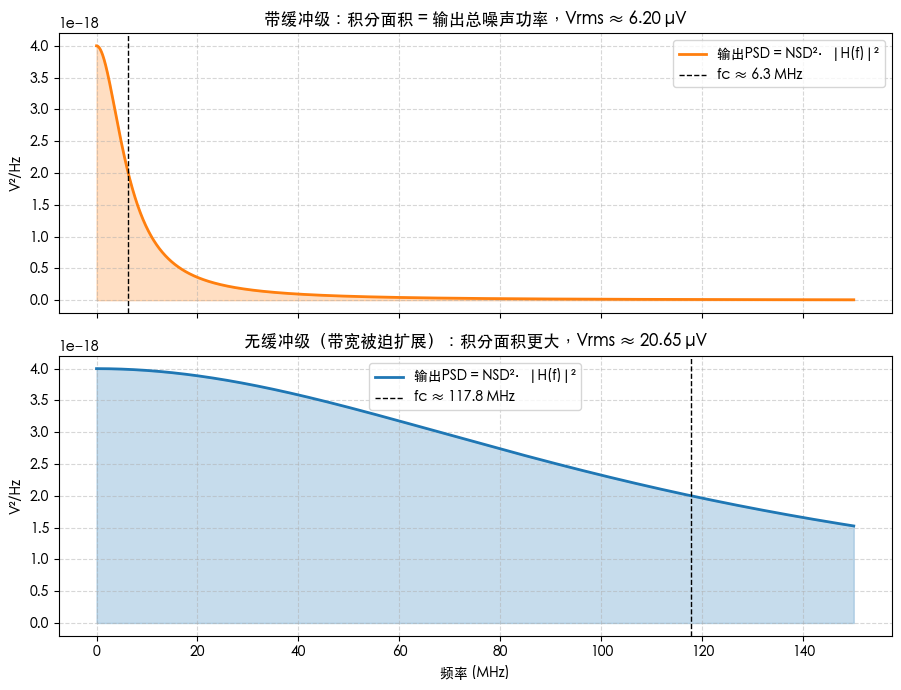

更加美观一些
把两种情形的输出噪声功率谱 画出来并着色——这块面积就是“积分 ”所代表的总噪声功率;其平方根就是 RMS 噪声。
NSD = 2 nV/√Hz
一阶 RC 近似
带缓冲级: MHz
无缓冲级(带宽被迫扩展): MHz
橙色图(带缓冲):曲线在几 MHz 后快速衰减,着色面积小 → 积分出的总噪声功率小。
蓝色图(无缓冲):截止频率大幅抬高,高频仍有大量能量通过,着色面积明显更大 → 积分噪声显著上升。
这正好印证:带宽越宽 → 积分面积越大 → RMS 噪声越高;因此去掉缓冲会显著恶化噪声与 SNR。
