液冷赋能下AI芯片/模块老化测试的技术突破与适配测试治具实践

人工智能技术的迅猛发展，AI芯片/模块朝着超高集成度、超高算力方向迭代，其可靠性验证成为产业链核心环节。老化测试作为筛选早期失效器件、保障长期稳定运行的关键手段，在AI芯片功率密度持续攀升的背景下，传统散热方案已难以满足测试需求。液冷技术的深度融入，不仅破解了高温测试环境下的散热难题，更推动了老化测试向高精度、自动化方向升级。本文将聚焦AI芯片/模块老化测试，解析液冷技术的核心优势，深入探讨BGA4000+pin脚特性与400KHz测试频率的技术逻辑，并结合鸿怡电子水冷测试治具的适配设计，展现高效老化测试的实现路径。

AI芯片/模块老化测试的技术突破与适配测试治具实践

一、液冷技术：AI芯片高负荷老化测试的核心支撑

AI芯片在老化测试过程中，需在高温、高负荷工况下持续运行，以加速暴露潜在缺陷。传统风冷散热方式受限于热交换效率，难以应对高功率AI芯片的散热需求，常出现局部过热、温度分布不均等问题，导致测试结果失真，甚至损坏芯片。液冷技术凭借其优异的热传导性能，成为解决这一痛点的最优方案，为老化测试带来三大核心优势。

（一）精准控温，保障测试环境稳定性

液冷技术通过冷却液的循环流动实现高效热交换，能快速带走芯片运行产生的巨额热量。相较于风冷，液冷的温控精度提升显著，可将老化测试环境温度稳定控制在130℃的目标区间，温度波动幅度控制在±0.1℃以内。这种稳定的高温环境，能精准模拟芯片长期运行的应力条件，确保老化失效机制的充分激发，让测试结果更具参考价值。例如，台积电直接硅基液冷方案通过微流道设计，可在150℃高温测试环境下实现稳定散热，其密封系统通过了千小时高温验证，为AI芯片极端条件下的老化测试提供了可靠保障。

（二）提升测试效率，缩短验证周期

高功率密度AI芯片在老化测试中，散热效率直接决定测试周期。液冷技术的高效散热能力，允许芯片在更高功率负荷下进行测试，从而加速老化进程。数据显示，采用液冷方案的老化测试周期可从传统风冷的48小时缩短至24小时，测试效率提升50%以上。同时，液冷系统可支持多芯片并行测试，通过精准的流量分配实现多器件均匀散热，进一步提升测试吞吐量，契合AI芯片量产验证的规模化需求。

（三）保护芯片性能，降低测试损耗

传统风冷散热的局部过热问题，易导致芯片封装变形、引脚氧化等不可逆损伤，增加测试损耗。液冷技术通过全域均匀散热，可有效降低芯片温差，减少热应力对芯片封装和互连结构的影响。如微软与瑞士公司合作研发的仿生液冷技术，通过发丝级微管将冷却液直接输送至芯片内部，散热效率提升300%，芯片温度直接下降65%，大幅延长了芯片在测试过程中的使用寿命。这种温和的散热方式，在保障测试有效性的同时，显著降低了测试成本。

AI芯片/模块老化测试的技术突破与适配测试治具实践

二、AI芯片/模块核心测试参数解析：BGA4000+pin脚与400KHz测试频率

AI芯片的超高算力需求驱动其封装技术向高密度方向发展，BGA（球栅阵列）封装因具备高互连密度、优异信号完整性等优势，成为高端AI芯片的主流封装形式。而400KHz测试频率的选择，則是平衡测试精度与效率的关键设计，二者共同构成了老化测试的核心技术基础。

（一）BGA4000+pin脚的特性与测试挑战

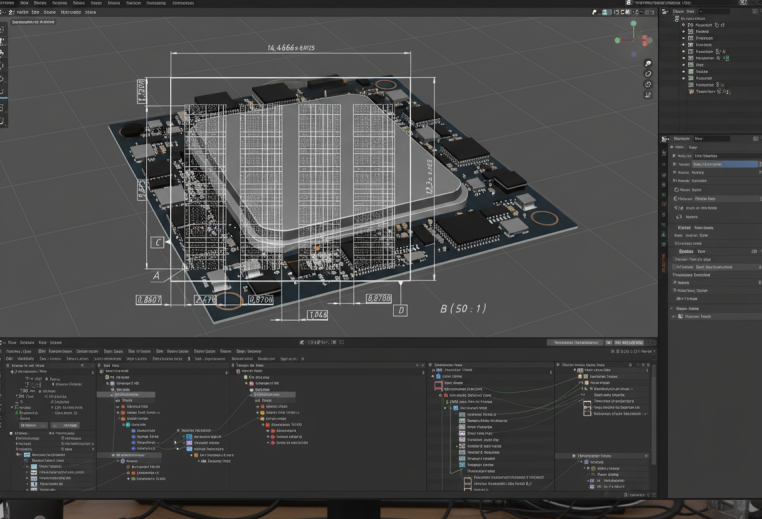

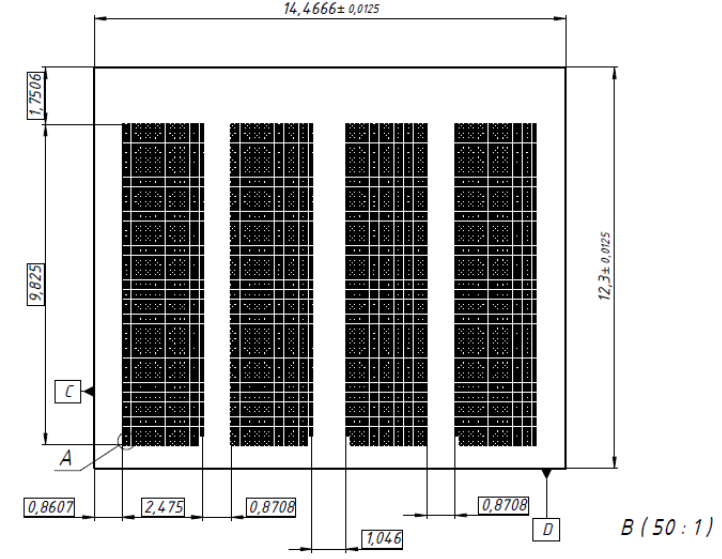

BGA4000+pin脚封装通过在芯片底部布置超大规模焊球阵列实现互连，相较于传统周边引脚封装，其核心特性体现在三个方面：一是超高集成度，在45mm²的紧凑封装面积内可实现4000个以上引脚布局，引脚间距缩小至0.4-0.5mm，能满足AI芯片海量信号传输需求；二是优异的电气性能，短距离的焊球互连减少了信号延迟和衰减，提升了信号完整性，适配高频率数据传输场景；三是良好的机械可靠性，网格状分布的焊球可均匀分散热应力和机械应力，提升芯片抗振动、抗冲击能力。

与此同时，BGA4000+pin脚的高密度特性也带来了严峻的测试挑战：一方面，引脚数量多、间距小，极易出现引脚接触不良、错配等问题，对测试治具的定位精度提出极高要求；另一方面，高密度互连导致引脚间电磁干扰风险增加，需在测试过程中做好屏蔽防护，避免干扰测试信号；此外，大量引脚的同时工作会加剧芯片发热，进一步放大了散热需求，对液冷系统的适配性提出更高要求。

（二）400KHz测试频率的设计逻辑与优势

老化测试中，测试频率的选择需结合芯片工作特性和失效机制检测需求综合确定。400KHz的中高频测试频率，是针对AI芯片BGA4000+pin脚特性的精准适配，其设计逻辑主要基于两点：一是精准检测细微缺陷，中高频段测试对芯片互连结构的细微缺陷（如引脚氧化、焊球空洞等）具有高敏感性。根据频率响应分析原理，400KHz频率区间可有效捕捉引脚间绝缘老化、互连电阻变化等异常信号，避免早期失效器件遗漏；二是平衡测试效率与稳定性，相较于高频测试（MHz级），400KHz测试频率对测试治具的信号屏蔽和抗干扰能力要求更为可控，可降低测试系统复杂度和成本；同时，相较于低频测试（kHz以下），其测试效率提升显著，能在短时间内完成全引脚的老化验证。

AI芯片/模块老化测试的技术突破与适配测试治具实践

三、鸿怡电子水冷测试治具：精准适配AI芯片老化测试的技术实践

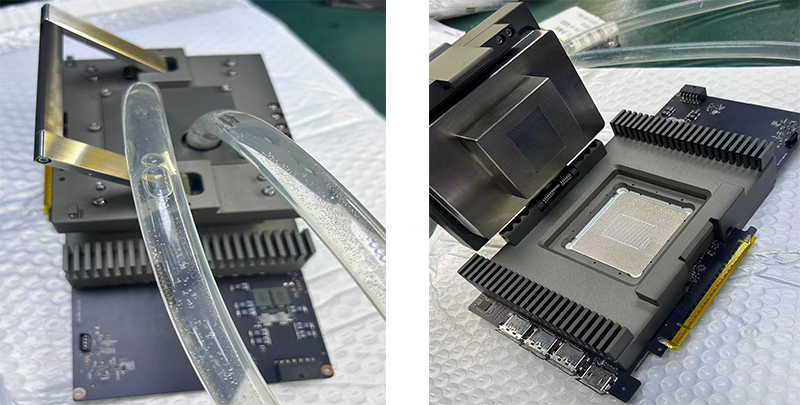

针对AI芯片/模块老化测试的核心需求，鸿怡电子研发的AI芯片/模块水冷测试治具，通过针对性的结构设计和功能集成，实现了对BGA4000+pin脚、400KHz测试频率及130℃老化环境的完美适配，同时具备自动化测试能力，为高效、精准的老化测试提供了关键支撑。其核心设计特点如下：

（一）pin脚识别点防呆设计：规避高密度引脚错配风险

针对BGA4000+pin脚高密度、小间距的测试痛点，治具采用精准的pin脚识别点防呆设计。通过在治具测试接口处设置多组定位销和识别标记，与芯片封装上的基准点精准匹配，实现芯片的快速定位和防呆防错。这种设计可有效避免因人工操作失误导致的引脚错配、接触不良等问题，定位精度可达微米级，确保4000+pin脚均能实现可靠接触。同时，治具的引脚接触探针采用弹性设计，可适应微小的封装偏差，进一步提升接触稳定性。

（二）ESD设计：保障测试过程芯片安全

AI芯片的精密电路对静电极为敏感，ESD（静电放电）防护是测试治具的核心安全设计。鸿怡电子水冷测试治具通过三重ESD防护设计构建安全屏障：一是在治具接口处集成ESD防护器件，可快速泄放静电电荷；二是采用全金属屏蔽外壳，减少外部电磁干扰和静电感应；三是优化接地设计，确保静电电荷通过安全路径导出，避免对芯片引脚和内部电路造成损伤。该设计可满足AI芯片对静电防护的严苛要求，有效降低测试过程中的芯片损坏率。

（三）130℃老化环境适配与水冷散热集成

治具内置高效水冷散热模块，与整体测试系统协同工作，精准适配130℃老化测试环境。其核心设计包括：一是采用直贴式冷头设计，将微流道冷头直接贴合芯片封装表面，减少热传导阻力，热阻低至0.03℃·cm/W，可快速带走芯片在130℃高温下产生的巨额热量；二是配备高精度温度传感器和流量控制模块，实时监测芯片温度和冷却液流量，通过闭环控制确保芯片温度稳定在130℃目标值；三是采用抗老化密封材料，在130℃高温环境下具备良好的密封性和耐腐蚀性，避免冷却液泄漏风险，通过了千小时高温浸泡验证。

（四）400KHz测试频率适配与自动化测试实现

治具内部采用高频优化的信号传输路径设计，通过阻抗匹配、屏蔽隔离等技术，确保400KHz测试信号的稳定传输，减少信号衰减和串扰，保障测试精度。同时，治具预留标准化自动化接口，可无缝对接自动化测试系统，实现芯片上料、定位、测试、下料的全流程自动化。自动化测试不仅提升了测试效率，还避免了人工操作带来的误差，可实现24小时连续测试，契合量产芯片的规模化验证需求。此外，治具还支持测试数据的实时采集和上传，便于工程师对测试过程进行监控和数据分析，提升测试管理效率。

AI芯片/模块老化测试的技术突破与适配测试治具实践

在AI芯片功率密度持续攀升、封装集成度不断提高的背景下，液冷技术与高精度测试治具的结合，已成为破解老化测试难题的核心路径。液冷技术的高效散热能力，为130℃高温老化环境提供了稳定保障，显著提升了测试效率和芯片安全性；而BGA4000+pin脚的高密度互连特性与400KHz测试频率的精准适配，则确保了老化测试的全面性和准确性。鸿怡电子AI芯片/模块水冷测试治具通过pin脚防呆、ESD防护、高效水冷等针对性设计，实现了对核心测试需求的完美契合，为AI芯片的可靠性验证提供了有力支撑。
