Abaqus循环对称功能怎么用？这些应用领域必看

一、Abaqus循环对称功能的核心原理

循环对称功能是 Abaqus针对周向重复结构（如齿轮、叶轮、法兰）的高效分析工具，核心是利用结构 “绕某一轴线旋转特定角度后重合” 的特性，仅建 1 个 “扇区子模型” 计算，再通过循环对称约束将结果映射到全结构，大幅减少网格量与计算时间（如 12 齿齿轮仅需 1 齿扇区，计算量缩至 1/12）。

使用需满足两个前提：1）结构几何、材料属性、载荷均沿周向循环对称（如齿形重复、载荷为周向均匀扭矩 / 压力）；2）存在明确 “循环对称轴线”（如齿轮中心孔轴线），扇区间夹角均匀（360°/n，n 为周向重复次数）。

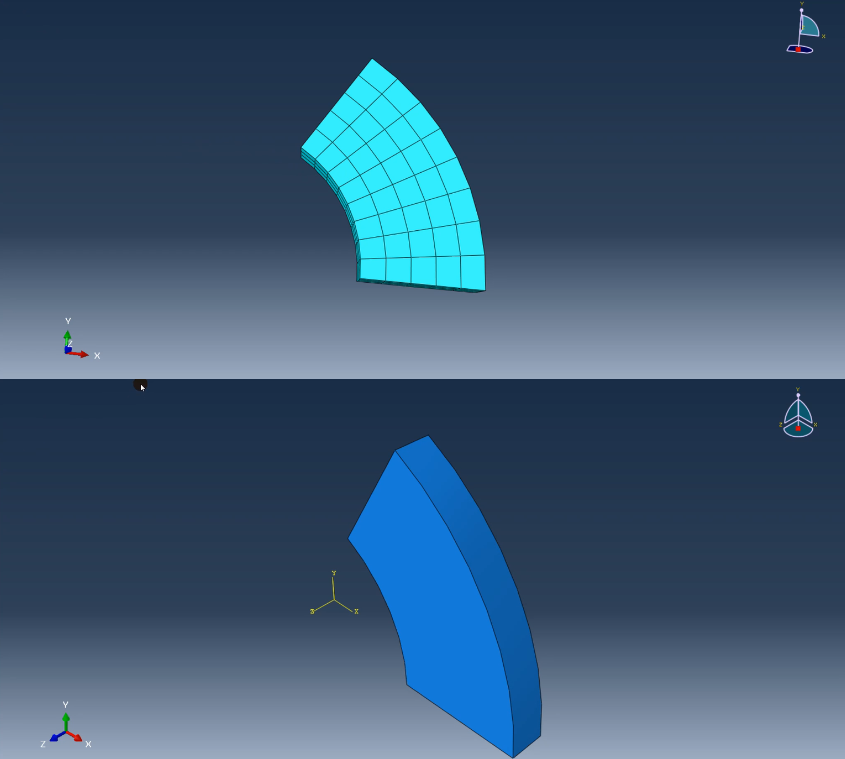

adsfaestdrth

二、Abaqus循环对称功能的操作步骤

以 “12 齿直齿轮受扭矩分析” 为例，核心流程为 “建立扇区模型→定义循环对称约束→设置载荷边界→提交计算与后处理”四步。

（一）前处理：建立扇区子模型

1. 创建几何模型：

在 Part 模块新建 “Deformable” 实体零件，仅绘制 1 个齿的扇区（对称角 30°=360°/12），确保扇区两侧面（对称面）垂直于循环对称轴线（设为 Z 轴），且几何边界完整（含中心孔、齿根圆角）。

1. 划分网格：​

进入 Mesh 模块，选实体单元（如 C3D8R，兼顾精度与效率），设网格种子（齿根应力集中区加密），划分后检查质量（避免畸变单元），确保扇区两侧面对应节点数量一致（便于约束映射）。

（二）定义循环对称约束​

1. 创建参考点与坐标系：

在 Assembly 模块，将扇区装配到全局原点，建 1 个参考点（RP）于 Z 轴（齿轮中心），用于施扭矩；新建 “柱坐标系”（Z 轴为极轴），方便定义载荷与约束方向。

1. 设置循环对称约束：

• 进入 Step 模块，新建 “Static, General” 分析步，在 “Loads/BCs” 工具栏选 “Create Constraint→Cyclic Symmetry”；
• 选扇区两侧面，分别设为 “Master Side”（主面）与 “Slave Side”（从面），Abaqus自动匹配对应节点；
• 确认 “Symmetry Axis” 为 Z 轴，“Number of Symmetry Sectors”（总扇区数）设 12，勾选 “Include Rotational Symmetry”（适配扭矩等旋转载荷）。

（三）施加载荷与边界条件

1. 约束循环对称轴线：

对齿轮中心孔内表面加 “Displacement/Rotation” 约束，限制径向（R 向）与轴向（Z 向）位移（U1=U3=0），保留周向（θ 向）转动自由度（便于传扭矩）。

1. 施加循环对称载荷：

对参考点（RP）加 “Coupling” 约束，将中心孔内表面节点与 RP 耦合（传扭矩）；在 RP 上施 “Moment” 载荷，方向沿 Z 轴（柱坐标系下 M3 = 设定值），确保载荷周向对称（若为径向压力，需在扇区外圆面施均匀压力）。

（四）提交计算与后处理

1. 提交分析：

在 Job 模块新建作业，关联模型后提交，求解器通过循环对称约束，自动将扇区结果映射到全齿轮结构。

1. 后处理查看全结构结果：

进入 Visualization 模块，加载结果后，在 “Result→Options→Symmetry” 中勾选 “Cyclic Symmetry Expansion”，设 “Number of Sectors to Expand” 为 12，即可显示完整齿轮的应力、位移云图（如齿根最大应力），结果与全模型一致，但效率更高。

Abaqus循环对称功能是 “对称结构高效分析” 的核心工具，操作核心为 “抓扇区、定约束、映结果”，通过缩减模型规模显著提升计算效率，尤其适用于齿轮、叶轮、法兰等周向重复结构的强度与振动分析。使用时需严格遵循对称前提，确保扇区网格匹配、载荷与约束方向合理，才能保证结果精准。对于非对称结构或载荷，需结合子模型、网格自适应等技术，不可强行使用循环对称。
