CODESYS HMI里面动态文本的使用步骤

我们的粉丝群朋友咨询如何显示中文：

实际上上述图片的控件是CODESYS基本单元里的：

我们可以用来做多种组合的选择，常用到不同数值对应的状态的显示，也可以做配方的选择！

那我们这里以设备的状态切换显示为例，和大家分享下这类控件结合List显示中文（其他文字或语言都可以）的具体步骤。

Step1  打开CODESYS IDE 创建新项目，

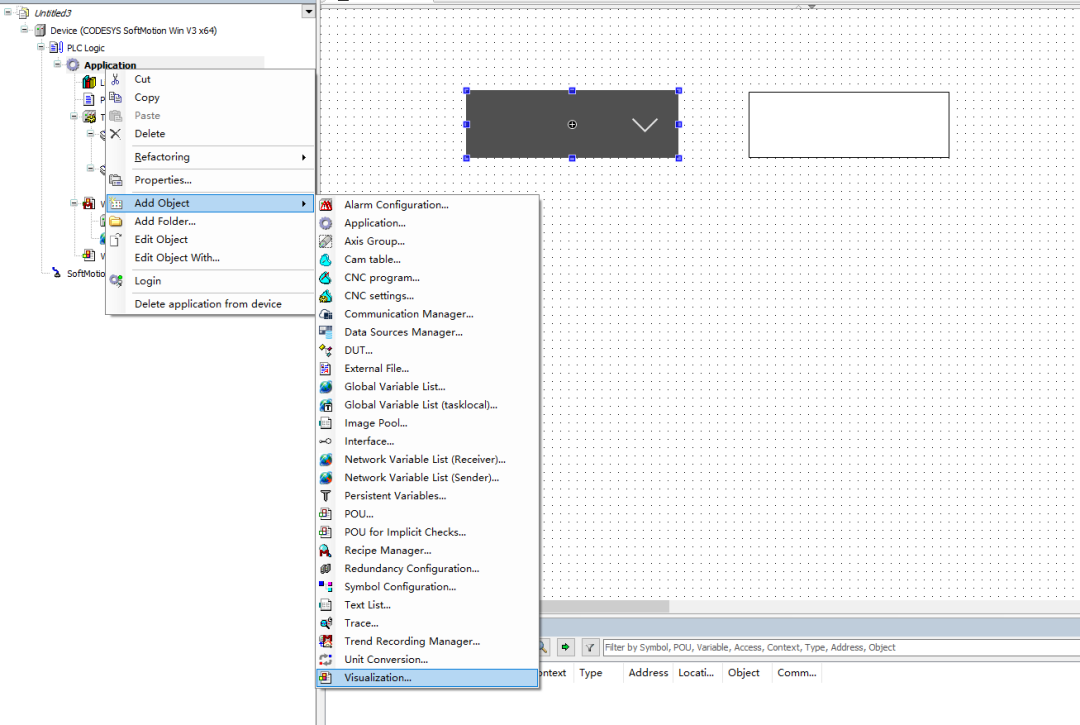

添加TargetVisualization

具体的软件版本都不重要，默认的Visualization页面就可以！

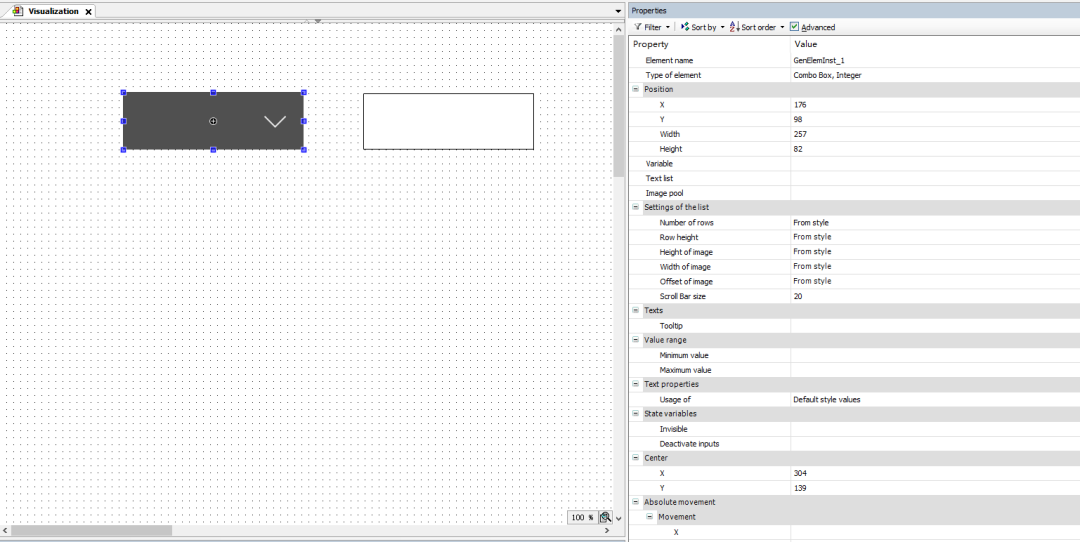

Step2  添加Combo组合下拉选项框和矩形框

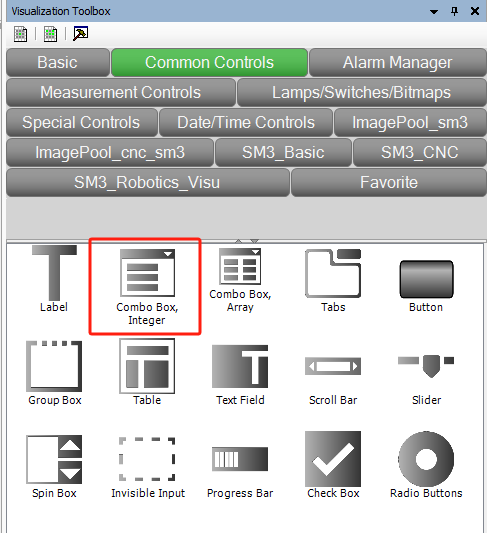

1.直接找到对应的控件，拖过来就行！

2.创建显示的Text list文本清单：

本例，创建一个机器状态的列表，如下图所示：

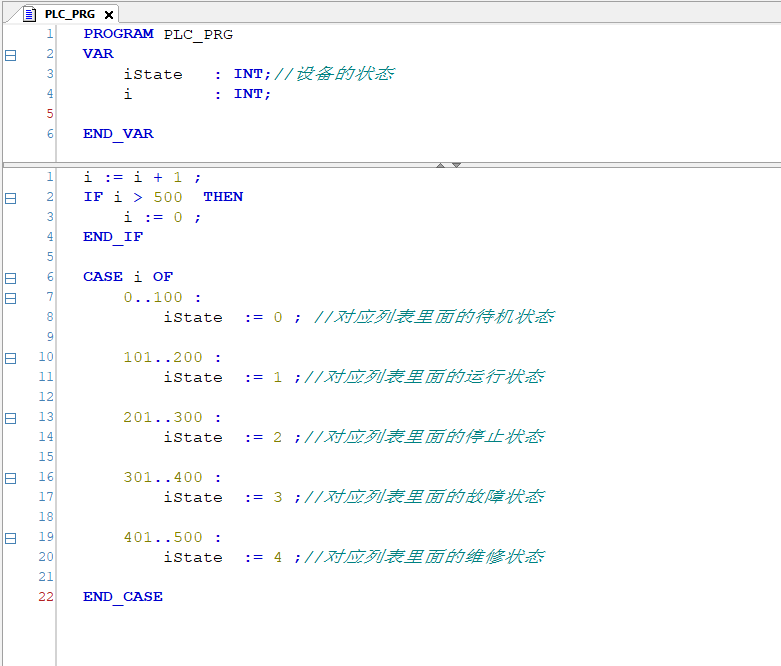

3.简单创建演示程序：

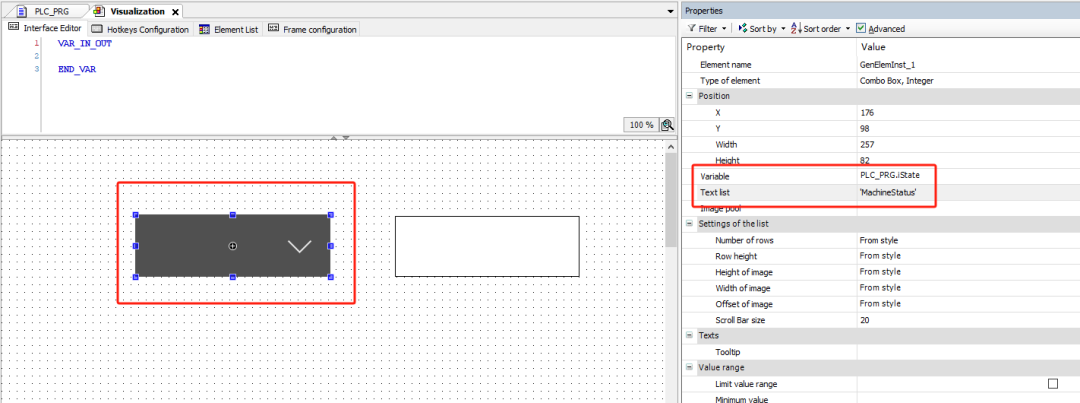

4.绑定变量：

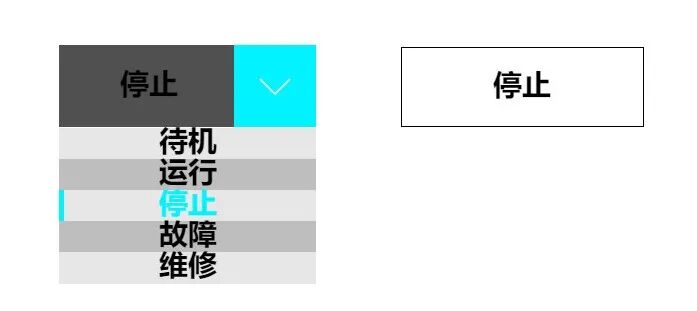

按照上图链接好变量及列表即可模拟仿真，最终的效果如下图所示：

程序设计的是这几个模式自动按照i的值进行切换，有兴趣的朋友可以文末链接下载这个示例的源程序。

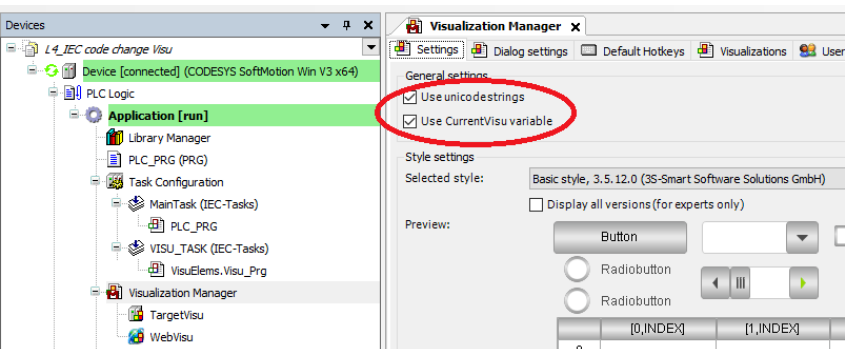

如果显示的不是中文，是乱码的话，参考：

【例程L5】IEC代码切换HMI界面

如果只是显示不同状态，建议用矩形框；如果是需要下拉做选项框，建议用Combo Box组合框。
