在高性能计算（HPC）领域，计算能力（算力）与数据吞吐能力（I/O）始终是相辅相成的。随着并行计算规模的扩大，传统的NAS存储往往会成为系统的瓶颈。Lustre作为一种开源的、分布式并行文件系统，凭借其卓越的可扩展性和极高的I/O吞吐量，成为了全球Top 500超算中心的首选。

一、 为什么HPC离不开Lustre？

在典型的HPC任务中（如气象预报、基因测序、流体力学模拟），成百上千个计算节点需要同时读写同一份数据集。Lustre的核心优势在于：

1. 高带宽与高并发：通过将数据条带化（Striping）分布在多个存储服务器上，实现并发访问。
2. 元数据与数据分离：独立处理文件索引与实际数据，极大提升了文件查找与读写效率。
3. 横向扩展能力：支持在线增加存储节点，容量可达PB级甚至EB级。

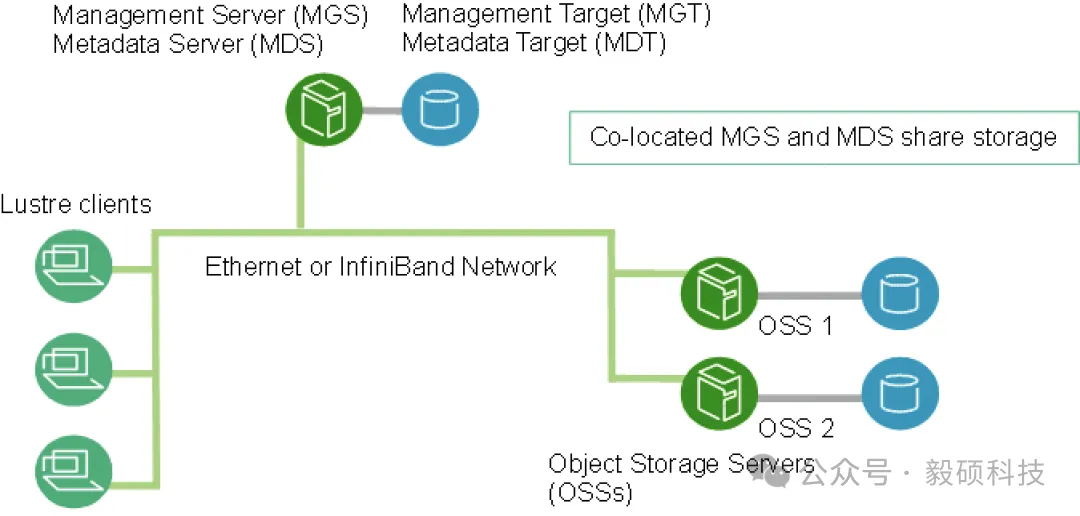

二、 Lustre核心架构拆解

在部署之前，必须理解其三大核心组件：

• MDS (Metadata Server)：元数据服务器。负责管理文件系统的目录结构、权限、文件布局。其后端的存储实体称为MDT。
• OSS (Object Storage Server)：对象存储服务器。负责存储实际的文件内容。其后端的存储实体称为OST。
• Lustre Client：计算节点通过客户端挂载Lustre分区，像使用本地硬盘一样使用分布式存储。

三、 部署实战：从零搭建Lustre环境

1.  环境准备

• 操作系统：建议使用RHEL/CentOS 7.x或Rocky Linux 8.x。
• 内核要求：Lustre服务器端需要安装经过补丁修改的特制内核。
• 网络：建议使用InfiniBand (IB) 或10/25/100G以太网。

2.  安装Lustre软件包

在MDS和OSS节点上配置Whamcloud Lustre官方Repo并安装（组合节点，MGS、MDS和OSS部署在同一台虚拟机）：

• MDS节点配置Whamcloud Lustre Server和e2fsprogs源：nano /etc/yum.repos.d/lustre.repo

[lustre-server]
name=Lustre Server
baseurl=https://downloads.whamcloud.com/public/lustre/lustre-2.15.3/el8.8/server/
gpgcheck=0
enabled=1

[e2fsprogs-wc]
name=e2fsprogs-wc
baseurl=https://downloads.whamcloud.com/public/e2fsprogs/latest/el8/
gpgcheck=0
enabled=1

• MDS节点安装Lustre Server：

# 先安装patch后的内核：
dnf install -y kernel-4.18.0-477.10.1.el8_lustre kernel-headers-4.18.0-477.10.1.el8_lustre kernel-core-4.18.0-477.10.1.el8_lustre

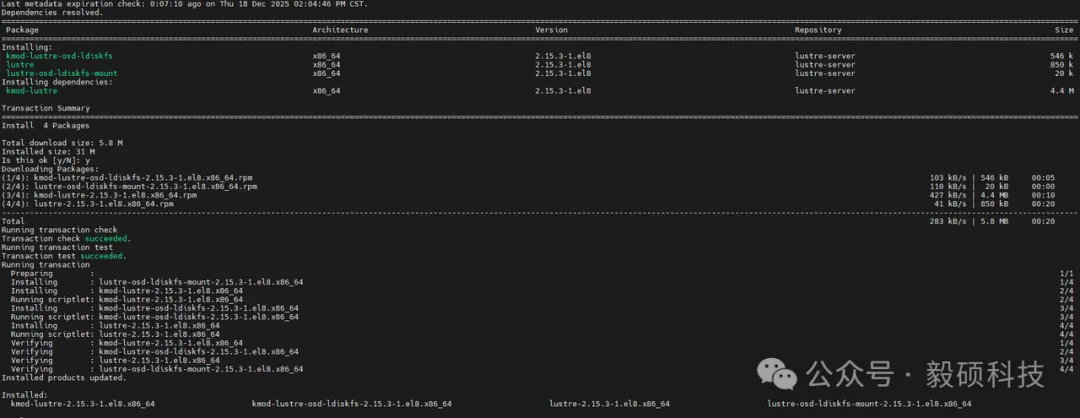

# 安装Lustre Server
dnf install -y lustre lustre-osd-ldiskfs-mount kmod-lustre-osd-ldiskfs

安装成功后查看当前默认使用的内核： grubby --info=ALL | grep -E "kernel|index"

按索引设置默认内核为lustre：grubby --set-default-index=1 。

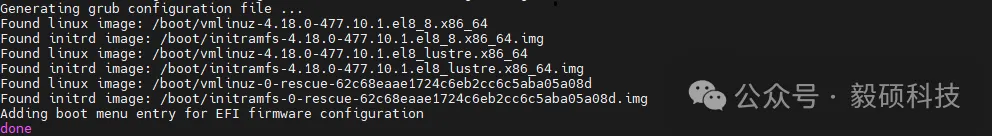

确定当前引导模式，重新生成配置文件：

[ -d /sys/firmware/efi ] && echo "EFI Mode" || echo "Legacy Mode"

# 输出EFI Mode 则执行：
grub2-mkconfig -o /boot/efi/EFI/redhat/grub.cfg

# 输出Legacy Mode 则执行
grub2-mkconfig -o /boot/grub2/grub.cfg

重启系统，若提示内核非法的签名，关闭secure boot再重启系统。执行uname -r 查看是否设置成功：

4.18.0-477.10.1.el8_lustre.x86_64

• 计算节点上配置Whamcloud Lustre Client源：nano /etc/yum.repos.d/lustre.repo

[lustre-client]
name=Lustre Client
baseurl=https://downloads.whamcloud.com/public/lustre/lustre-2.15.3/el8.8/client/
gpgcheck=0
enabled=1

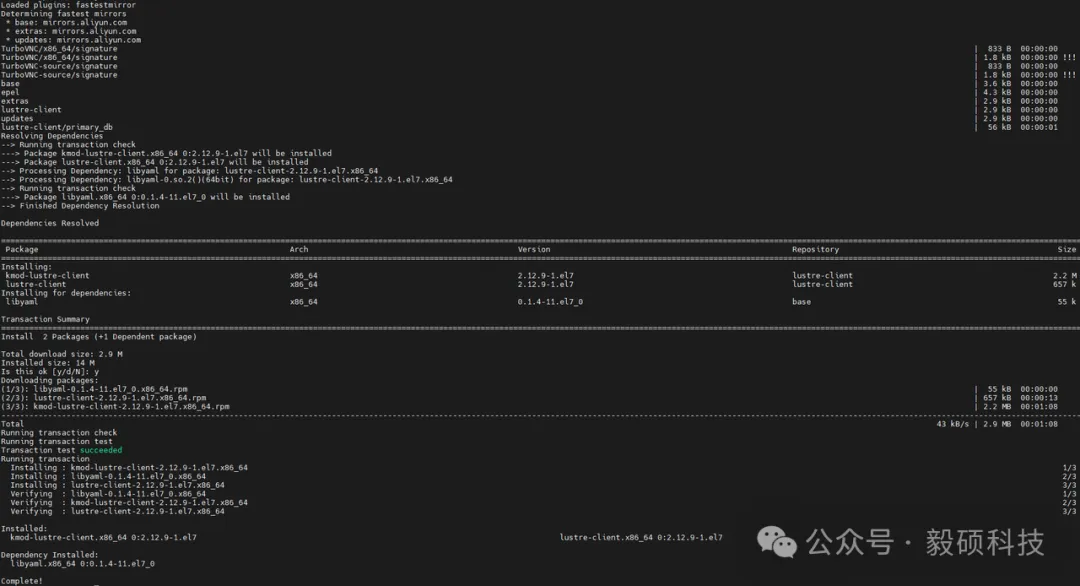

• 计算节点安装Lustre Client

yum install -y lustre-client kmod-lustre-client

3.  格式化并初始化存储

这是部署的关键步骤，使用 mkfs.lustre 命令。

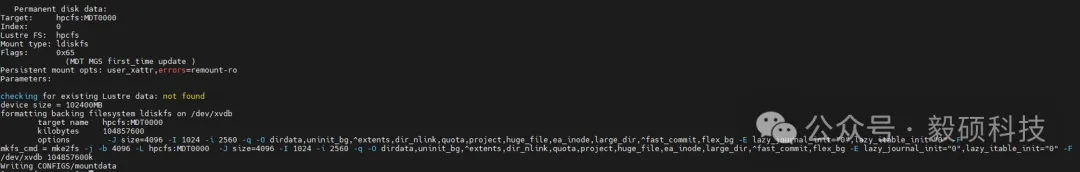

• 在MDS上初始化MDT：

# --mgs 表示同时作为管理服务器，--mdt 表示元数据目标
modprobe ldiskfs
mkfs.lustre --fsname=hpcfs --mgs --mdt --index=0 /dev/xvdb
mkdir /mnt/mdt && mount -t lustre /dev/xvdb /mnt/mdt

可以看到：

# df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               4.8G     0  4.8G   0% /dev
tmpfs                  4.8G     0  4.8G   0% /dev/shm
tmpfs                  4.8G   17M  4.8G   1% /run
tmpfs                  4.8G     0  4.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   70G   20G   51G  28% /
/dev/xvda2            1014M  352M  663M  35% /boot
/dev/mapper/rhel-home   41G   15G   27G  36% /home
/dev/xvda1             599M  5.8M  594M   1% /boot/efi
tmpfs                  971M     0  971M   0% /run/user/1001
manage01:/slurm-data    17G  7.2G  9.9G  43% /slurm-data
tmpfs                  971M     0  971M   0% /run/user/0
/dev/xvdb               56G  5.6M   51G   1% /mnt/mdt
# /dev/xvdb原100GB

Lustre的ldiskfs后端文件系统在格式化时，为了保障元数据的高性能和高可靠性，采取了特殊的预留和分配策略。

• 元数据预留 (Inode Space)：Lustre的MDT并不存储实际文件内容，而是存储文件的“索引”（元数据）。为了防止在磁盘空间还没满时元数据索引（Inode）就耗尽，mkfs.lustre 在格式化时会预分配大量的Inode。在 df 命令看来，这些预分配的结构占用了大量“已用”或“不可用”的空间。
• Journal(日志) 空间：为了保证元数据的一致性，Lustre会分配一个较大的Journal区（通常为400MB到数GB），用于记录事务日志。
• 系统保留空间 (Reserved Blocks)：默认情况下，Ext4/ldiskfs会保留5%的空间供root用户使用，防止空间完全塞满导致系统崩溃。
• Lustre内部管理开销：Lustre会在MDT上创建一组特殊的系统文件（如 CATALOGS, CONFIGS, O/0/LAST_ID 等），用于管理整个集群的配置和对象索引。

可以看到Inode数量非常庞大：

# df -i /mnt/mdt
Filesystem       Inodes IUsed    IFree IUse% Mounted on
/dev/xvdb      41943040   266 41942774    1% /mnt/mdt

• 在OSS（即MDS） 上初始化OST：

# --mgsnode 指向 MDS 的地址，--ost 表示对象存储目标
mkfs.lustre --fsname=hpcfs --mgsnode=192.168.1.11@tcp --ost --index=0 /dev/xvdc
mkdir /mnt/ost0 && mount -t lustre /dev/xvdc /mnt/ost0

可以看到：

# df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               4.8G     0  4.8G   0% /dev
tmpfs                  4.8G     0  4.8G   0% /dev/shm
tmpfs                  4.8G   18M  4.8G   1% /run
tmpfs                  4.8G     0  4.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   70G   20G   51G  28% /
/dev/xvda2            1014M  352M  663M  35% /boot
/dev/mapper/rhel-home   41G   15G   27G  36% /home
/dev/xvda1             599M  5.8M  594M   1% /boot/efi
tmpfs                  971M     0  971M   0% /run/user/1001
manage01:/slurm-data    17G  7.2G  9.9G  43% /slurm-data
tmpfs                  971M     0  971M   0% /run/user/0
/dev/xvdb               56G  5.6M   51G   1% /mnt/mdt
/dev/xvdc               98G  1.1M   93G   1% /mnt/ost0
# /dev/xvdc 100GB

4.  客户端挂载

在计算节点上执行：

mount -t lustre 192.168.1.11@tcp:/hpcfs /pfs/storage

四、 Lustre详细优化参数表

1.  LNet网络层优化 (InfiniBand场景)

LNet是Lustre的传输基石。在高带宽网络下，默认参数往往无法跑满物理带宽。

操作方式： 修改 /etc/modprobe.d/lnet.conf，例如： options lnet networks=o2ib(ib0) peer_credits=32 credits=256

2.  操作系统与内核参数 (OS Level)

服务器端的内核调度对存储延迟影响极大。

3.  Lustre核心性能参数 (MDS/OSS)

这些参数通常通过 lctl 命令在运行时动态调整，或在挂载时持久化。

• 元数据服务器 (MDS) 优化
  • MDT预读(Metadata Read-ahead): lctl set_param mdt.*.dir_restripe=1 (仅限Lustre 2.12+) 允许在大型目录扫描时进行更高效的元数据获取。
  • 最大线程数: lctl set_param mdt.*.threads_max=512 对于高并发元数据请求（如大量ls或stat操作），调高线程数可降低排队。
• 对象存储服务器 (OSS) 优化
  • OSS并发线程: lctl set_param ost.*.threads_max=256 根据CPU核心数调整，通常建议为核心数的2-4倍。
  • 最大条带大小: lctl set_param obdfilter.*.brw_size=16 将单次RPC的I/O大小从默认的1MB提升至16MB，显著提升大块连续写吞吐量。

4.  客户端 (Client) 条带化策略优化

条带化（Striping）是Lustre最具威力的工具，需要根据应用模型动态调整。

为某个高性能计算任务目录设置高条带化 lfs setstripe -c 16 -S 2M /pfs/storage/simulation_data/

五、 运维建议与监控

1.  条带化策略 (File Striping)

这是Lustre的灵魂。运维人员可以根据业务需求调整文件在多少个OST上分布。

• 小文件场景：设置 stripe_count=1，减少寻址开销。
• 大文件/高并发场景：增加 stripe_count，将读写压力分散到多个OSS。

# 查看当前目录条带属性
lfs getstripe /pfs/storage/data
# 设置新文件的条带数为 4
lfs setstripe -c 4 /pfs/storage/big_file.dat

2.  健康监控

运维人员需重点关注：

1. LNET状态：通过 lnetctl 检查网络连通性。
2. 定期检查平衡性：使用 lfs df -h。如果某些OST的空间使用率远高于其他，会触发I/O倾斜，导致整体性能下降。
3. 日志监控：监控 /var/log/messages 或 dmesg 中的"LustreError"，特别是关于 "slow RPC"的报警，这通常预示着底层硬盘可能存在坏道或网络链路不稳定。
4. Benchmark测试：在交付前，务必使用IOR或mdtest进行基准测试，验证参数调整前后的吞吐率（GB/s）和IOPS差异。

六、 总结与最佳实践

在HPC项目实施中，Lustre分布式并行文件系统的稳定性直接决定了整个集群的作业运行率。

• 高可用性 (HA)：在生产环境中，务必为MDS配置双机热备（如使用Pacemaker+Corosync）。
• 硬件选型：MDT建议使用NVMe SSD以加速元数据处理；OST则可根据成本选择SAS HDD。

Lustre不仅仅是一个存储系统，它是连接计算资源与科学数据的纽带。深入掌握其部署与调优，是每一位HPC架构师与运维工程师的必经之路。
